FIAT TIPO 5DOORS STATION WAGON 2020 Manual de Uso e Manutenção (in Portuguese)

TABELA RECAPITULATIVA DOS COMANDOS NO VOLANTE
Tecla (para versões e
mercados onde previsto)Interacção
Aceitação da chamada telefónica a receber
Aceitação da segunda chamada recebida e colocação da chamada activa em espera
Recusa da chamada telefónica recebida
Conclusão da chamada telefónica em curso
269

COMANDOS POSICIONADOS ATRÁS DO VOLANTE
Teclas Interação
Tecla 1 (lado esquerdo no volante)
Tecla superior
Pressão breve da tecla: pesquisa da estação de rádio seguinte ou seleção da
faixa seguinte USB.
Pressão prolongada da tecla: procura das frequências superiores até à
libertação/avanço rápido da faixa USB.
Tecla centralCada vez que se prime a tecla avança-se entre as fontes AM, FM, USB e AUX (se
presente). Apenas as fontes disponíveis serão selecionadas.
Tecla inferior
Pressão breve da tecla: pesquisa da estação de rádio anterior ou seleção da faixa
seguinte USB.
Pressão prolongada da tecla: procura das frequências inferiores até à
libertação/avanço rápido da faixa USB.
Tecla 2 (lado direito no volante)
Tecla superiorAumento do volume
Pressão breve da tecla: aumento individual do volume
Pressão prolongada da tecla: aumento rápido do volume
Tecla central Ativação/desativação da função Mute
Tecla inferiorRedução do volume
Pressão breve da tecla: diminuição individual do volume
Pressão prolongada da tecla: diminuição rápida do volume
270
MULTIMÉDIA

ATIVAR/DESATIVAR O
SISTEMA
O sistema liga-se/desliga-se premindo
a tecla/seletor
.
Rodar a tecla/seletor para a direita para
aumentar o volume ou para a esquerda
para o diminuir. O comando de
regulação eletrónica do volume roda
continuamente (360°) em ambas as
direções, sem posições de paragem.
MODO RÁDIO (TUNER)
O sistema está equipado com os
seguintes sincronizadores: AM e FM.
Seleção do modo Rádio
Para ativar o modo Rádio, premir a
tecla RADIO no painel frontal.
Seleção da banda de frequência
Os diversos modos de sintonização
podem ser selecionados premindo a
tecla RADIO no painel frontal.
Mensagens apresentadas no visor
Uma vez selecionada a estação de
rádio desejada no visor, serão
visualizadas as seguintes informações
(modo INFO ativado):
Na parte superior: é evidenciada a
estação pré-selecionada, a hora e as
outras definições de rádio ativas.
Na parte central: é evidenciado o nome
da estação em escuta, a frequência eas informações radio text (se
presentes).
Lista de estações FM
Premir a tecla/seletor BROWSE/ENTER
para visualizar a lista completa das
estações FM recetíveis.
Memorização das estações de
rádio AM/FM
As pré-seleções estão disponíveis em
todos os modos do sistema e são
ativadas tocando num dos botões de
pré-seleção1-2-3-4-5-6situados no
painel frontal. Se se estiver sintonizado
numa estação de rádio que se
pretende memorizar, premir e manter
premido o botão correspondente ao
preset desejado até se ouvir uma
sinalização sonora de confirmação.
Seleção da estação de Rádio
AM/FM
Para efetuar a procura da estação de
rádio desejada, premir os botões
ou, ou rode o manípulo
"BROWSE/ENTER".
Pesquisa da estação de Rádio
anterior/seguinte
Premir brevemente os botões
ou
: ao soltar o botão, visualiza-se a
estação de rádio anterior ou seguinte.Pesquisa rápida da estação de
Rádio anterior/seguinte
Manter premidos os botões
ou
para efetuar uma pesquisa rápida:
ao soltar o botão, é reproduzida a
primeira estação de rádio sintonizável.
271
MODO MEDIA
Modos de interação relativos ao
funcionamento AUX (se presente), USB.
Seleção da fonte de Áudio
Para selecionar a fonte áudio desejada
entre as disponíveis: AUX (se presente)
ou USB, premir o botãoMEDIA.
Para a seleção e reprodução das faixas
musicais no cartão SD do telemóvel
(caso o telefone o permita), premir o
botão BROWSE ENTER, selecionar
Pastas, seguido de Card.
ATENÇÃO Alguns dispositivos
multimédia de reprodução musical
poderão não ser compatíveis com o
sistemaUconnect™.
Mudança de faixa (seguinte /
anterior)
Premir brevemente o botão
no
display para reproduzir a faixa seguinte
ou premir brevemente o botão
no
display para regressar ao início da faixa
seleccionada ou para regressar ao
início da faixa anterior se a reprodução
da faixa tiver iniciado há menos de
3 segundos.

272
MULTIMÉDIA
Avanço rápido/retrocesso rápido
das faixas
Premir e manter premido o botão
para fazer avançar a alta
velocidade a faixa selecionada ou
manter premido o botão
para fazer
retroceder rapidamente a faixa.
Seleção da faixa (visualiz.)
Esta função permite visualizar e
selecionar as faixas presentes no
dispositivo ativo. As possibilidades de
seleção dependem do dispositivo
ligado. Por exemplo, num dispositivo
USB é possível, através da tecla/seletor
BROWSE ENTER, visualizar também a
lista dos artistas, dos géneros musicais
e dos álbuns presentes no próprio
dispositivo, conforme as informações
registadas nas próprias canções.
Para cada lista alfabética, o botão no
painel frontalA-B-Cpermite saltar para
a letra desejada ao longo da lista.
NOTA Este botão pode estar
desativado nalguns dispositivos
Apple®
.
Premir o botão BROWSE ENTER para
ativar esta função na fonte em
reprodução. Rodar a tecla/seletor
BROWSE ENTER para selecionar a
categoria desejada e, de seguida,
premir a mesma tecla/seletor para
confirmar a seleção.
Premir o botão
se se pretender
anular a função.
NOTA O botão BROWSE ENTER não
permite qualquer operação num
dispositivo AUX (se presente).
Visualização das informações da
faixa
Para selecionar as informações
visualizadas durante a reprodução
(Artista, Álbum, Género, Nome, Pasta,
Nome do ficheiro), premir o botão
INFO. Premir o botão
para sair do
ecrã.
Reprodução aleatória das faixas
Para reproduzir por ordem aleatória as
faixas presentes no USB, premir o
botão
. Premi-lo uma segunda vez
para desativar a função.Repetição da faixa
Para ouvir novamente a faixa, premir o
botão
. Premi-lo uma segunda vez
para desativar a função.
NOTA! Algumas pens USB podem não
ser suportadas pelo sistema
Uconnect™: neste caso não ocorre a
comutação automática do modo
“Rádio” ao modo “Media”. Sempre que
o dispositivo utilizado não seja
reproduzido, verificar a compatibilidade
selecionando o modo Media: no visor
do sistemaUconnect™é apresentada
uma mensagem específica.

SUPORTE USB
Para ativar o modo USB, introduzir um
dispositivo adequado no interior da
porta USB presente no veículo.
Ao introduzir um dispositivo USB com o
sistema ligado, este começa a
reproduzir as faixas presentes no
dispositivo.
ATENÇÃO Ligando um dispositivo USB
à porta USB, prestar atenção para que
este não impeça o acionamento da
alavanca do travão de mão.
NOTA Algumas pens USB podem não
ser suportadas pelo sistema
Uconnect™: neste caso não ocorre a
comutação automática do modo
“Rádio” ao modo “Media”. Sempre que
o dispositivo utilizado não seja
reproduzido, verificar a compatibilidade
selecionando o modo Media: no visor
do sistemaUconnect™é apresentada
uma mensagem específica.ATENÇÃO Após a utilização da tomada
de recarga USB, recomenda-se
desligar o dispositivo (smartphone)
extraindo sempre antes o cabo da
tomada do veículo e nunca do
dispositivo fig. 225. Cabos pendurados
ou extraídos incorretamente podem
comprometer o funcionamento da
recarga e/ou o estado da tomada USB
NOTA A porta USB gere a transmissão
de dados de pen drive/smartphone etc.
e o carregamento lento de um
dispositivo externo (nem sempre
garantido uma vez que depende do
tipo/marca do dispositivo externo).SUPORTE AUX
(se presente)
Para ativar o modo AUX, introduza um
dispositivo adequado no interior da
porta AUX presente no veículo.
Inserindo um dispositivo com saída
AUX, o sistema começa a reproduzir a
fonte AUX ligada caso a mesma já
esteja em reprodução.
Regular o volume através da
tecla/seletor
no painel frontal ou
através do comando de regulação do
volume do dispositivo ligado.
No que diz respeito à função “Seleção
da fonte áudio”, consultar o capítulo
“Modo Média”.
AVISOS
As funções do dispositivo ligado à
tomada AUX são geridas diretamente
pelo próprio dispositivo: não é,
portanto, possível mudar de
faixa/pasta/lista de reprodução ou
controlar o início/fim/pausa da
reprodução através dos comandos
presentes no painel frontal ou através
dos comandos no volante.
Não deixe o cabo do leitor portátil
ligado à tomada AUX após o
desligamento para evitar possíveis
silvos nos altifalantes.
225P2000169
273

este não impeça o accionamento da
alavanca do travão de mão.
MODO TELEFONE
(se presente)
Ativação do modo telefone
Para ativar o modo Telefone, premir a
tecla PHONE no painel frontal.
Através dos comandos disponíveis, é
possível:
marcar o número de telefone
desejado;
visualizar e ligar para os contactos
presentes na lista de contactos do
telemóvel;
apresentar e ligar para os contactos
a partir dos registos das chamadas
recentes;
emparelhar até 8 telefones para
facilitar e acelerar o acesso e a ligação;
transferir as chamadas do sistema
para o telemóvel e vice-versa e
desativar o áudio do microfone do
sistema para conversas privadas.
O áudio do telemóvel é transmitido
através do sistema áudio do veículo: o
sistema desativa automaticamente o
áudio do autorrádio quando se utiliza a
função Telefone.Registar um telemóvel
Para registar o telemóvel, proceda da
seguinte forma:
ativar a funçãoBluetooth®
no
telemóvel;
premir a teclaPHONEno painel
frontal;
se ainda não estiver presente
nenhum telefone registado no sistema,
o visor apresenta um ecrã específico;
selecionar “Conectar o telefone” para
iniciar o procedimento de registo; de
seguida, pesquisar o dispositivo
Uconnect™no telemóvel (por outro
lado, selecionando “Não” visualiza-se o
ecrã principal do Telefone);
quando o telemóvel o solicitar,
introduzir através do teclado do
telemóvel o código PIN exibido no
display do sistema ou confirmar no
telemóvel o PIN exibido;
a partir do ecrã "Definições" é
sempre possível registar um telemóvel
seleccionando o item "Menu do
telefone/Adicion. telefone" e, de
seguida, proceder como descrito no
ponto acima;
durante a fase de registo, no display
aparece um ecrã que indica o estado
de avanço da operação.
NOTA Após a atualização do software
do telefone é aconselhável, para um
funcionamento adequado, remover o
telefone da lista de dispositivos
associados ao rádio, apagar a anterior
associação do sistema também da lista
de dispositivosBluetooth®
no telefone
e efetuar um novo registo.
Efetuar uma chamada
As operações descritas de seguida só
são acessíveis se suportadas pelo
telemóvel que está a ser utilizado.
É possível efetuar uma chamada das
seguintes formas:
selecionando a opção “Contactos”
(Agenda...);
selecionando a opção “Lista de
chamadas recentes”;
selecionando a opção “Teclado”.
274
MULTIMÉDIA
ATENÇÃO Ligando um dispositivo à
tomada AUX, prestar atenção para que

Composição do número de telefone
através de “teclado” no visor
Com o teclado gráfico apresentado no
visor, é possível introduzir o número de
telefone.
Proceder do seguinte modo:
premir o botãoPHONEno painel
frontal;
selecionar a opção "Teclado" no
display e utilizar o manípulo direito
"BROWSE/ENTER" para introduzir o
número;
selecionar o íconepara efetuar a
chamada.Marcação do número de telefone
através do telemóvel
É possível marcar um número de
telefone utilizando o telemóvel e
continuar a utilizar o sistema
(recomenda-se que nunca se distraia
da condução).
Ao marcar um número de telefone
através do teclado do telemóvel, o
áudio do telefonema é reproduzido
através do sistema áudio do veículo.
275

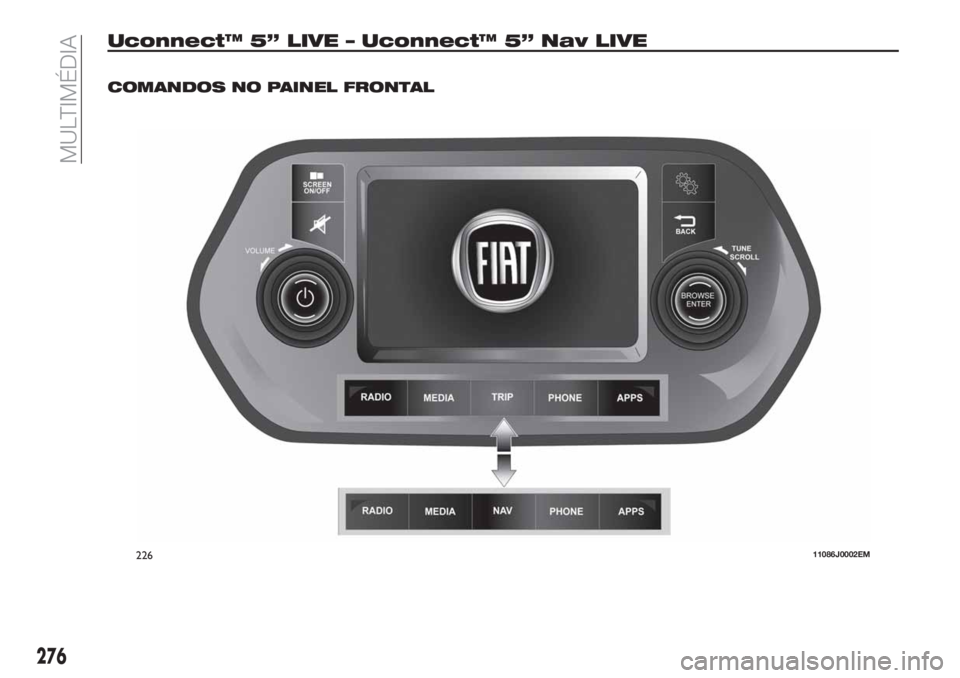

Uconnect™ 5” LIVE – Uconnect™ 5” Nav LIVE
COMANDOS NO PAINEL FRONTAL
22611086J0002EM
276
MULTIMÉDIA

TABELA RECAPITULATIVA DOS COMANDOS NO PAINEL FRONTAL
Botão Funções Modo
Ativação Pressão breve da tecla
Desativação Pressão breve da tecla
Regulação do volume Rotação para a esquerda/direita do seletor
Ativação/desativação do volume (Mute/Pausa) Pressão breve da tecla
Acendimento/apagamento visor Pressão breve da tecla
Saída da seleção/regresso ao ecrã anterior Pressão breve da tecla
Definições Pressão breve da tecla
BROWSE ENTERDeslocação na lista ou sintonização de uma estação de
Rádio;
mudança de faixa nas fontes MediaRotação para a esquerda/direita do seletor
Confirmar opção visualizada no display;
na modalidade Rádio, visualização da lista das
estações;
na modalidade Media, deslocação nos conteúdos das
fontesPressão breve da tecla
APPSAcesso às funções adicionais (por exemplo,
Visualização da hora, Bússola, Temperatura externa,
Media Rádio e serviçosUconnect
™LIVE)Pressão breve da tecla
PHONEVisualização dos dados do telefone Pressão breve da tecla
TRIP (*)Acesso ao menu de Trip Pressão breve da tecla
NAV (**)Acesso à Navegação (mapa) Pressão breve da tecla
MEDIASeleção do suporte: USB, AUX (se presente),
Bluetooth®Pressão breve da tecla
RADIOAcesso ao modo Rádio Pressão breve da tecla
(*) ApenasUConnect™5” LIVE
(**) ApenasUConnect™5” Nav LIVE
277

COMANDOS NO VOLANTE
No volante estão presentes os comandos das funções principais do sistema, que permitem um controlo mais fácil das
mesmas.
A activação da função escolhida é comandada, em alguns casos, pela duração da pressão exercida (pressão breve ou
prolongada), como indicado na tabela da página seguinte.
22711026J0006EM
278
MULTIMÉDIA
