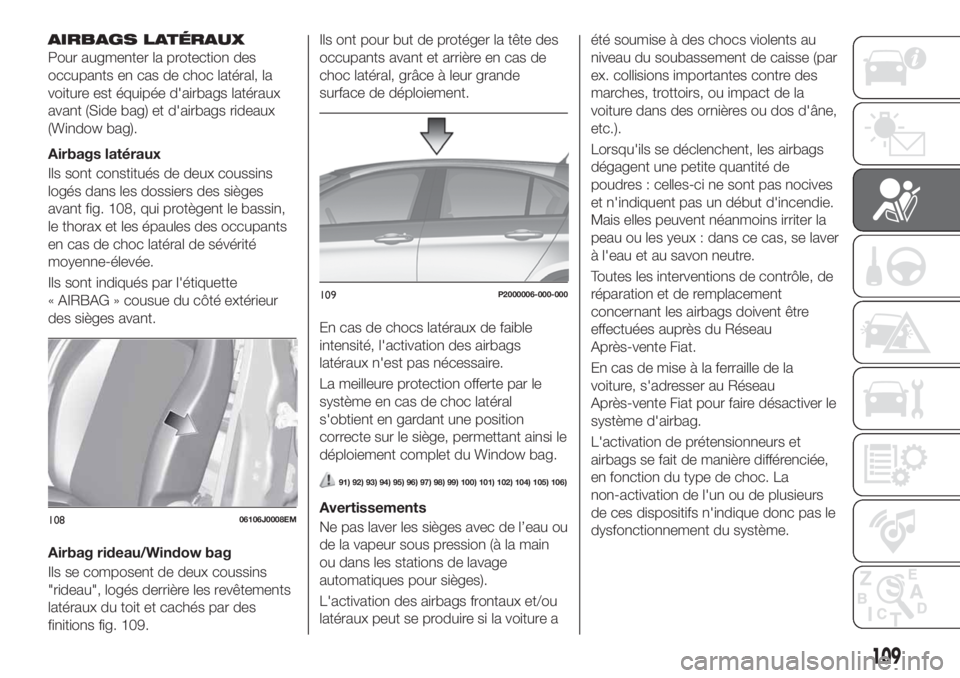

AIRBAGS LATÉRAUX
Pour augmenter la protection des
occupants en cas de choc latéral, la
voiture est équipée d'airbags latéraux
avant (Side bag) et d'airbags rideaux
(Window bag).
Airbags latéraux
Ils sont constitués de deux coussins
logés dans les dossiers des sièges
avant fig. 108, qui protègent le bassin,
le thorax et les épaules des occupants
en cas de choc latéral de sévérité
moyenne-élevée.
Ils sont indiqués par l'étiquette
« AIRBAG » cousue du côté extérieur
des sièges avant.
Airbag rideau/Window bag
Ils se composent de deux coussins
"rideau", logés derrière les revêtements
latéraux du toit et cachés par des
finitions fig. 109.Ils ont pour but de protéger la tête des
occupants avant et arrière en cas de
choc latéral, grâce à leur grande
surface de déploiement.
En cas de chocs latéraux de faible
intensité, l'activation des airbags
latéraux n'est pas nécessaire.
La meilleure protection offerte par le
système en cas de choc latéral
s'obtient en gardant une position
correcte sur le siège, permettant ainsi le
déploiement complet du Window bag.
91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 104) 105) 106)
Avertissements
Ne pas laver les sièges avec de l’eau ou
de la vapeur sous pression (à la main
ou dans les stations de lavage
automatiques pour sièges).
L'activation des airbags frontaux et/ou
latéraux peut se produire si la voiture aété soumise à des chocs violents au
niveau du soubassement de caisse (par
ex. collisions importantes contre des
marches, trottoirs, ou impact de la
voiture dans des ornières ou dos d'âne,
etc.).
Lorsqu'ils se déclenchent, les airbags
dégagent une petite quantité de
poudres : celles-ci ne sont pas nocives
et n'indiquent pas un début d'incendie.
Mais elles peuvent néanmoins irriter la
peau ou les yeux : dans ce cas, se laver
à l'eau et au savon neutre.
Toutes les interventions de contrôle, de
réparation et de remplacement
concernant les airbags doivent être
effectuées auprès du Réseau
Après-vente Fiat.
En cas de mise à la ferraille de la
voiture, s'adresser au Réseau
Après-vente Fiat pour faire désactiver le
système d'airbag.
L'activation de prétensionneurs et
airbags se fait de manière différenciée,
en fonction du type de choc. La
non-activation de l'un ou de plusieurs
de ces dispositifs n'indique donc pas le
dysfonctionnement du système.10806106J0008EM
109P2000006-000-000
109

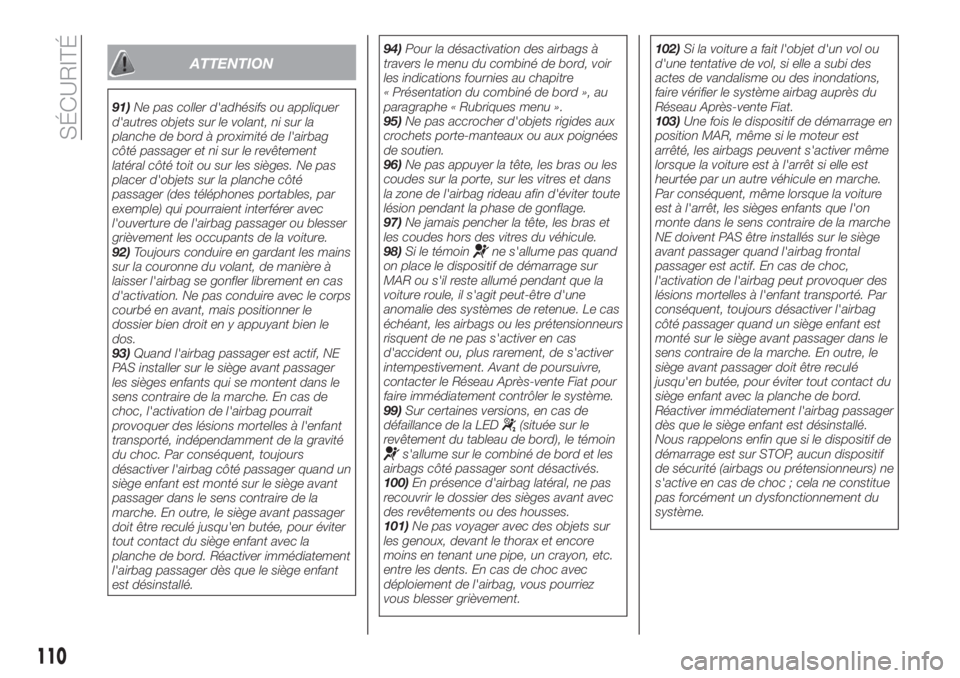

ATTENTION
91)Ne pas coller d'adhésifs ou appliquer
d'autres objets sur le volant, ni sur la
planche de bord à proximité de l'airbag
côté passager et ni sur le revêtement
latéral côté toit ou sur les sièges. Ne pas
placer d'objets sur la planche côté
passager (des téléphones portables, par
exemple) qui pourraient interférer avec
l'ouverture de l'airbag passager ou blesser
grièvement les occupants de la voiture.
92)Toujours conduire en gardant les mains
sur la couronne du volant, de manière à
laisser l'airbag se gonfler librement en cas
d'activation. Ne pas conduire avec le corps
courbé en avant, mais positionner le
dossier bien droit en y appuyant bien le
dos.
93)Quand l'airbag passager est actif, NE
PAS installer sur le siège avant passager
les sièges enfants qui se montent dans le
sens contraire de la marche. En cas de
choc, l'activation de l'airbag pourrait
provoquer des lésions mortelles à l'enfant
transporté, indépendamment de la gravité
du choc. Par conséquent, toujours
désactiver l'airbag côté passager quand un
siège enfant est monté sur le siège avant
passager dans le sens contraire de la
marche. En outre, le siège avant passager
doit être reculé jusqu'en butée, pour éviter
tout contact du siège enfant avec la
planche de bord. Réactiver immédiatement
l'airbag passager dès que le siège enfant
est désinstallé.94)Pour la désactivation des airbags à
travers le menu du combiné de bord, voir
les indications fournies au chapitre
« Présentation du combiné de bord », au
paragraphe « Rubriques menu ».
95)Ne pas accrocher d'objets rigides aux
crochets porte-manteaux ou aux poignées
de soutien.
96)Ne pas appuyer la tête, les bras ou les
coudes sur la porte, sur les vitres et dans
la zone de l'airbag rideau afin d'éviter toute
lésion pendant la phase de gonflage.
97)Ne jamais pencher la tête, les bras et
les coudes hors des vitres du véhicule.
98)Si le témoin
ne s'allume pas quand
on place le dispositif de démarrage sur
MAR ou s'il reste allumé pendant que la
voiture roule, il s'agit peut-être d'une
anomalie des systèmes de retenue. Le cas
échéant, les airbags ou les prétensionneurs
risquent de ne pas s'activer en cas
d'accident ou, plus rarement, de s'activer
intempestivement. Avant de poursuivre,
contacter le Réseau Après-vente Fiat pour
faire immédiatement contrôler le système.
99)Sur certaines versions, en cas de
défaillance de la LED
(située sur le
revêtement du tableau de bord), le témoin
s'allume sur le combiné de bord et les
airbags côté passager sont désactivés.
100)En présence d'airbag latéral, ne pas
recouvrir le dossier des sièges avant avec
des revêtements ou des housses.
101)Ne pas voyager avec des objets sur
les genoux, devant le thorax et encore
moins en tenant une pipe, un crayon, etc.
entre les dents. En cas de choc avec
déploiement de l'airbag, vous pourriez
vous blesser grièvement.102)Si la voiture a fait l'objet d'un vol ou
d'une tentative de vol, si elle a subi des
actes de vandalisme ou des inondations,
faire vérifier le système airbag auprès du
Réseau Après-vente Fiat.
103)Une fois le dispositif de démarrage en
position MAR, même si le moteur est
arrêté, les airbags peuvent s'activer même
lorsque la voiture est à l'arrêt si elle est
heurtée par un autre véhicule en marche.
Par conséquent, même lorsque la voiture
est à l'arrêt, les sièges enfants que l'on
monte dans le sens contraire de la marche
NE doivent PAS être installés sur le siège
avant passager quand l'airbag frontal
passager est actif. En cas de choc,
l'activation de l'airbag peut provoquer des
lésions mortelles à l'enfant transporté. Par
conséquent, toujours désactiver l'airbag
côté passager quand un siège enfant est
monté sur le siège avant passager dans le
sens contraire de la marche. En outre, le
siège avant passager doit être reculé
jusqu'en butée, pour éviter tout contact du
siège enfant avec la planche de bord.
Réactiver immédiatement l'airbag passager
dès que le siège enfant est désinstallé.
Nous rappelons enfin que si le dispositif de
démarrage est sur STOP, aucun dispositif
de sécurité (airbags ou prétensionneurs) ne
s'active en cas de choc ; cela ne constitue
pas forcément un dysfonctionnement du
système.
110
SÉCURITÉ

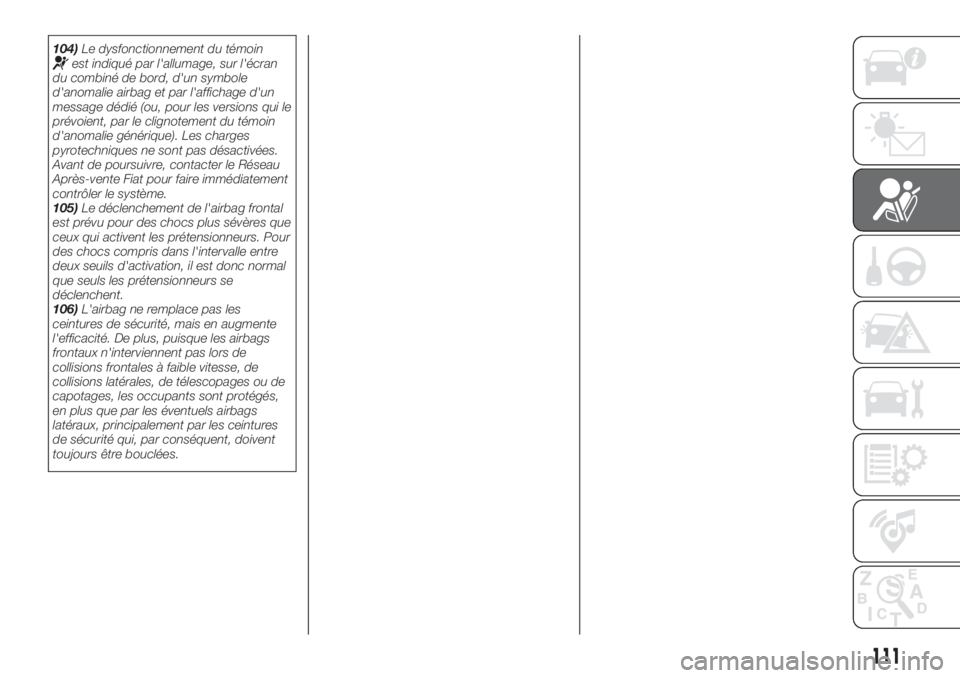

104)Le dysfonctionnement du témoinest indiqué par l'allumage, sur l'écran
du combiné de bord, d'un symbole
d'anomalie airbag et par l'affichage d'un
message dédié (ou, pour les versions qui le
prévoient, par le clignotement du témoin
d'anomalie générique). Les charges
pyrotechniques ne sont pas désactivées.
Avant de poursuivre, contacter le Réseau
Après-vente Fiat pour faire immédiatement
contrôler le système.
105)Le déclenchement de l'airbag frontal
est prévu pour des chocs plus sévères que
ceux qui activent les prétensionneurs. Pour
des chocs compris dans l'intervalle entre
deux seuils d'activation, il est donc normal
que seuls les prétensionneurs se
déclenchent.
106)L'airbag ne remplace pas les
ceintures de sécurité, mais en augmente
l'efficacité. De plus, puisque les airbags
frontaux n'interviennent pas lors de
collisions frontales à faible vitesse, de
collisions latérales, de télescopages ou de
capotages, les occupants sont protégés,
en plus que par les éventuels airbags
latéraux, principalement par les ceintures
de sécurité qui, par conséquent, doivent
toujours être bouclées.
111

DÉMARRAGE ET CONDUITE
Entrons au « cœur » de la voiture :
voyons comment exploiter au mieux
tout son potentiel.
Voici comment la conduire en toute
sécurité quelle que soit la situation pour
faire de votre voiture la compagne de
voyage qui respecte votre confort et
votre portefeuille.DÉMARRAGE DU MOTEUR.....113
À L'ARRÊT................114
FREIN DE STATIONNEMENT.....114
BOÎTE DE VITESSES MANUELLE . .115
BOÎTE DE VITESSES
AUTOMATIQUE.............116
BOÎTE DE VITESSES
AUTOMATIQUE À DOUBLE
EMBRAYAGE...............119
SYSTÈME START&STOP.......122
SPEED LIMITER.............124
CRUISE CONTROL
ÉLECTRONIQUE............125
ADAPTIVE CRUISE CONTROL
(ACC)....................127
CAPTEURS DE STATIONNEMENT .136
CAMÉRA DE RECUL..........138
TRACTION DE REMORQUES. . . .141
CONSEILS DE CONDUITE......142
RAVITAILLEMENT DE LA VOITURE .144
ADDITIF POUR ÉMISSIONS DE
DIESEL AdBlue (UREA)........149
112
DÉMARRAGE ET CONDUITE

DÉMARRAGE DU
MOTEUR
Avant de démarrer la voiture, régler les
sièges, les rétroviseurs d'aile et
d'habitacle et boucler correctement la
ceinture de sécurité.
Pour démarrer le moteur, ne jamais
appuyer sur la pédale d'accélérateur.
Le cas échéant, l'écran affiche les
messages indiquant la procédure pour
effectuer le démarrage.
PROCÉDURE DE
DÉMARRAGE DU
MOTEUR
107) 108) 109) 110)
39) 40) 41) 42)
Versions avec boîte de vitesses
manuelle
Procéder de la manière suivante :
serrer le frein de stationnement et
placer le levier de vitesses au point
mort ;
enfoncer la pédale d'embrayage à
fond, sans appuyer sur l'accélérateur ;
pour les versions Diesel seulement :
placer le dispositif de démarrage en
position MAR, le témoin
s'allume
sur le combiné de bord, puis attendre
l'extinction du témoin ;
placer le dispositif de démarrage sur
AVV et le relâcher dès que le moteur
tourne ;
si le moteur ne démarre pas dans
10 secondes, ramener le dispositif de
démarrage sur STOP et attendre
10-15 secondes avant de répéter la
manœuvre de démarrage ;
après avoir répété la manœuvre, si le
problème persiste, s'adresser au
Réseau Après-vente Fiat.
Versions avec boîte de vitesses
automatique
(selon le modèle)
Procéder de la manière suivante :
serrer le frein de stationnement
électrique et placer le levier de vitesses
sur P (Stationnement) ou N (Point mort);
placer le dispositif de démarrage sur
AVV;
si le moteur ne démarre pas,
ramener le dispositif de démarrage sur
STOP et attendre 10 à 15 secondes
avant de répéter la manœuvre de
démarrage ;
après avoir répété la manœuvre, si le
problème persiste, s'adresser au
Réseau Après-vente Fiat.
ATTENTION
107)Ne pas tenter de démarrer le moteur
en versant du carburant ou tout autre
liquide inflammable dans la prise d'air du
boîtier papillon : cette opération pourrait
endommager le moteur et blesser les
éventuelles personnes se trouvant à
proximité.
108)Il est dangereux de laisser tourner le
moteur dans des locaux fermés. Le moteur
consomme de l'oxygène et dégage du gaz
carbonique, de l'oxyde de carbone et
d'autres gaz toxiques.
109)Tant que le moteur n'est pas lancé, le
servofrein n'est pas activé, et il est par
conséquent nécessaire d'exercer un effort
nettement plus important sur la pédale de
frein.
110)Éviter le démarrage par poussée, par
traction ou en pente. Ces manœuvres
pourraient endommager le pot catalytique.
ATTENTION
39)Nous vous conseillons, dans la
première période d’utilisation, c'est-à-dire
pendant les 1 600 premiers kilomètres, de
ne pas demander à la voiture de
prestations maximales (par exemple, fortes
accélérations, parcours longs à des
régimes élevés, freinages brusques, etc.).
40)Quand le moteur est coupé, ne pas
laisser le dispositif de démarrage sur MAR
pour éviter qu'une absorption inutile de
courant ne décharge la batterie.
113

41)Le « coup d'accélérateur » avant de
couper le moteur est inutile ; il contribue
seulement à accroître la consommation en
carburant et, surtout pour les moteurs
équipés d'un turbocompresseur, il est
même nuisible.
42)Le clignotement du témoin
après
le démarrage ou pendant un entraînement
prolongé signale une anomalie du système
de préchauffage des bougies. Si le moteur
démarre, on peut utiliser la voiture
normalement, mais il faut s'adresser au
Réseau Après-vente Fiat dès que possible.
À L'ARRÊT
En cas d'arrêt et sortie de la voiture,
procéder comme suit :
engager la vitesse (la 1èreen côte ou
la marche arrière en pente) et braquer
les roues ;
éteindre le moteur et serrer le frein à
main ;
toujours extraire la clé du contacteur
démarreur.
Si la voiture est garée sur une pente
raide, il est préférable de bloquer les
roues avec une cale ou une pierre.
Sur les versions avec boîte de vitesses
automatique, avant de relâcher la
pédale de frein, attendre que l'écran
affiche la lettre P.
ATTENTION NeJAMAISquitter la
voiture avec la boîte de vitesses au
point mort (ou, sur les versions avec
boîte de vitesses automatique, sans
avoir mis le levier de vitesses sur P).
111)
ATTENTION
111)Ne jamais laisser des enfants sans
surveillance dans la voiture ; par ailleurs, en
quittant la voiture, toujours enlever la clé de
contact du démarreur et l'emporter avec
soi.
FREIN DE
STATIONNEMENT
112) 113)
Pour actionner le frein de
stationnement, tirer le levier 1
fig. 110 vers le haut, jusqu'à assurer le
blocage de la voiture.
Le témoin
s'allume sur le combiné
de bord.
Pour désenclencher le frein de
stationnement, soulever légèrement le
levier 1, appuyer sur le bouton 2 et
baisser le levier 1 en vérifiant que le
témoin
sur le combiné de bord
s'éteint.
110P07046J001
114
DÉMARRAGE ET CONDUITE

ATTENTION
112)Ne jamais laisser des enfants sans
surveillance dans la voiture ; par ailleurs, en
quittant la voiture, toujours enlever la clé de
contact du démarreur et l'emporter avec
soi.
113)Pour les voitures dotées d'un
accoudoir avant, soulever ce dernier de
manière à ce qu'il ne constitue pas un
obstacle à l'actionnement du levier de frein
à main.
BOÎTE DE VITESSES
MANUELLE
114)
43)
Pour engager les vitesses, appuyer sur
la pédale d'embrayage à fond et placer
le levier de vitesses sur la position
désirée (le schéma pour l'engagement
des vitesses est indiqué sur le
pommeau du levier).
Pour engager la 6
èmevitesse (le cas
échéant), actionner le levier en exerçant
une pression vers la droite pour éviter
de passer par erreur la 4
èmevitesse.
Procéder de la même façon pour
rétrograder de la 6
èmeàla5ème
vitesse.Versions 1.3 Multijet 95 ch :Pour
engager la marche arrière R à partir de
la position de point mort, appuyer sur la
pédale d'embrayage et, simultanément,
déplacer le levier vers la droite puis vers
l'arrière.
Versions 1.4 95 ch: Pour engager la
marche arrière R à partir de la position
de point mort, soulever la collerette 1
fig. 111 placée sous le pommeau et,
simultanément, déplacer le levier vers la
droite puis vers l'avant.
Versions 1.4 T–jet 120 ch /
1.6 Multijet 120 ch / 1.6 Multijet
115 ch: Pour engager la marche
arrière R à partir de la position de point
mort, soulever la collerette 1
fig. 111 placée sous le pommeau et,
simultanément, déplacer le levier vers la
gauche puis vers l'avant.
ATTENTION La marche arrière ne peut
être enclenchée que si la voiture est
complètement à l'arrêt.
11107056J0001EM
115

ATTENTION
114)Pour changer correctement les
vitesses, il faut toujours appuyer à fond sur
l'embrayage. Par conséquent, le plancher
sous les pédales ne doit présenter aucun
obstacle : s’assurer que les surtapis
éventuellement présents sont toujours bien
étendus et qu'ils n’interfèrent pas avec les
pédales.
ATTENTION
43)Ne pas conduire la main posée sur le
levier de vitesses car cet effort, même
léger, risque à la longue d'user les éléments
à l'intérieur de la boîte.
BOÎTE DE VITESSES
AUTOMATIQUE
(si présent)
115) 116) 116) 117)
44) 45)
LEVIER DE VITESSES
Le levier fig. 112 peut avoir les positions
suivantes :
P= Stationnement
R= Marche arrière
N= Point mort
D= Drive (marche avant
automatique)
AutoStick: + passage à une vitesse
supérieure en mode de conduite
séquentielle; – passage à une vitesse
inférieure en mode de conduite
séquentielle.Le schéma pour l'engagement des
vitesses est indiqué sur la moulure
située à côté du levier de vitesses.
La vitesse enclenchée est affichée à
l'écran.
Pour sélectionner une vitesse, déplacer
le levier en avant ou en arrière.
Pour sélectionner le mode
« séquentiel », déplacer le levier de D
(Drive) vers la gauche : les positions +
(rapport de vitesse supérieure) ou –
(rapport de vitesse inférieure) sont
disponibles ; ces positions étant
instables, le levier revient toujours en
position centrale.
Pour quitter la position P
(Stationnement), il faut appuyer sur la
pédale du frein et le bouton 1
fig. 112 sur le pommeau.
Aussi pour passer de la position N
(point mort) à la position D (drive) ou R
(marche arrière), il est nécessaire
d'appuyer sur la pédale du frein.
ATTENTION NE PAS accélérer lors du
passage de la position P (ou N) à une
autre position.
ATTENTION Après la sélection d'une
vitesse, attendre quelques secondes
avant d'accélérer. Cette précaution est
particulièrement importante lorsque le
moteur est froid.
11207076J0002EM
116
DÉMARRAGE ET CONDUITE

MODE DE CONDUITE
AUTOMATIQUE
Pour sélectionner le mode de conduite
automatique, e levier de vitesses doit
être placé en mode D (Drive): le rapport
optimal est choisi par la centrale de
contrôle électronique de la boîte de
vitesses, en fonction de la vitesse de la
voiture, de la charge du moteur
(position de la pédale d'accélérateur) et
de l'inclinaison de la chaussée.
Il est possible de sélectionner la
position D du fonctionnement
séquentiel dans n'importe quelle
condition de marche.
AUTOSTICK - Mode
séquentiel
Le mode Autostick (changement
séquentiel), selon lequel le conducteur
peut décider quand passer les vitesses,
est conseillé dans certaines conditions
particulières de conduite, à savoir
lorsque le véhicule est particulièrement
chargé et roule en côte, en présence de
vent contraire violent ou si une
remorque lourde est attelée.
Dans ces conditions, l'utilisation d'un
rapport inférieur améliore les
performances de la voiture et prolonge
la durée de la boîte de vitesses, limitant
les passages de vitesse et évitant des
phénomènes de surchauffe.Il est possible de passer de la position
D (Drive) au mode séquentiel quelle que
soit la vitesse de la voiture.
Activation
Quand le levier de vitesses est en
position D (Drive), pour activer le mode
de conduite séquentiel, déplacer le
levier vers la gauche (indication – et +
sur la garniture). La vitesse enclenchée
sera affichée à l'écran.
Pour changer de vitesse, déplacer le
levier de vitesses en avant vers le
symbole – ou en arrière vers le symbole
+.
Désactivation
Pour désactiver le mode de conduite
séquentiel, replacer le levier de vitesses
en position D (Drive), mode
automatique.
Avertissements
Sur des surfaces glissantes, ne pas
rétrograder : les roues motrices
pourraient perdre d'adhérence avec
risque de patinage de la voiture,
pouvant provoquer des accidents ou
des lésions aux personnes.
La voiture maintiendra le rapport
sélectionné par le conducteur tant que
les conditions de sécurité le permettent.
Cela signifie, par exemple, que le
système essaiera d'éviter l'arrêt du
moteur, en rétrogradant de manière
autonome, si le régime du moteur est
trop bas.
FONCTION D'URGENCE
DE LA BOÎTE DE
VITESSES
(selon le modèle)
Le fonctionnement de la boîte de
vitesses est contrôlé en permanence
pour détecter toute anomalie
éventuelle. Si une condition pouvant
endommager la boîte de vitesses est
détectée, la fonction de « recovery »
s'active.
Dans cette condition, la boîte de
vitesses reste en 3
ème,
indépendamment de la vitesse
sélectionnée.
Les positions P (Stationnement), R
(Marche arrière) et N (Point mort)
continuent de fonctionner. L'icône
pourrait s'allumer à l'écran.
En cas de fonctionnement « recovery »,
s'adresser immédiatement au Réseau
Après-vente Fiat le plus proche.
Anomalie temporaire
En cas d'anomalie temporaire, il est
possible de rétablir le fonctionnement
correct de la boîte de vitesses pour
toutes les vitesses avant en procédant
de la manière suivante :
arrêter la voiture ;
placer le levier de vitesses sur P
(Stationnement) ;
placer le dispositif de démarrage sur
STOP ;
117

attendre 10 secondes environ puis
redémarrer le moteur ;
sélectionner la vitesse souhaitée : la
boîte de vitesses devrait de nouveau
fonctionner correctement.
ATTENTION En cas d'anomalie
temporaire, il est toutefois conseillé de
s'adresser dès que possible au Réseau
Après-vente Fiat.
SYSTÈME DE
NEUTRALISATION DES
VITESSES SANS PÉDALE
DE FREIN APPUYÉE
Ce système empêche de déplacer le
levier de vitesses de la position P
(Stationnement) et de la position N
(Point mort) tant qu'on n'a pas d'abord
appuyé sur la pédale de frein.
Pour placer la boîte de vitesses sur une
position autre que P (Stationnement) ou
de N (Point mort) à R (Marche arrière), il
faut mettre le dispositif de démarrage
sur MAR (moteur démarré ou coupé)
tout en appuyant sur la pédale de frein.
Il faut également appuyer sur le bouton
1 fig. 112 sur le pommeau du levier de
vitesses. Pour passer le levier de la
position N (Point mort) à la position D
(Drive changement de vitesse
automatique) il est nécessaire
d'appuyer sur la pédale du frein.
Pour faciliter les manœuvres de
stationnement, il est possible dedéplacer le levier de D (drive) à R
(marche arrière) (et vice versa) sans
appuyer sur le frein si le levier ne se
trouve pas sur N. En cas de pannes ou
de batterie déchargée, le levier reste
bloqué sur P. Pour débloquer
manuellement le levier, voir les
indications fournies au paragraphe
« boîte de vitesses automatique » dans
le chapitre « Situations d'urgence ».
ATTENTION
115)Ne jamais utiliser la position P
(Stationnement) en remplacement du frein
de stationnement. Quand on gare la
voiture, toujours activer le frein de
stationnement pour éviter des mouvements
incontrôlés de la voiture.
116)Si la position P (Stationnement) n'est
pas enclenchée, la voiture pourrait se
déplacer et blesser des personnes. Avant
de quitter la voiture, s'assurer que le levier
de vitesses est sur P et que le frein de
stationnement est actionné.
117)Ne pas placer le levier de vitesses sur
N (Point mort) ou arrêter le moteur pour
parcourir une route en descente. Ce type
de conduite est dangereux et réduit la
possibilité d'intervenir en cas de variations
soudaines du flux de la circulation ou de la
chaussée. On risque de perdre le contrôle
de la voiture et de provoquer des
accidents.
ATTENTION
44)Avant de déplacer le levier de vitesses
de la position P (Stationnement), placer le
dispositif de démarrage sur MAR et
appuyer sur la pédale de frein. Sinon, le
levier de vitesses pourrait être endommagé.
45)Enclencher la marche arrière
uniquement lorsque le véhicule est à l'arrêt,
le régime moteur au ralenti et la pédale
d'accélérateur entièrement relâchée.
118
DÉMARRAGE ET CONDUITE
