FIAT TIPO 5DOORS STATION WAGON 2020 Notice d'entretien (in French)

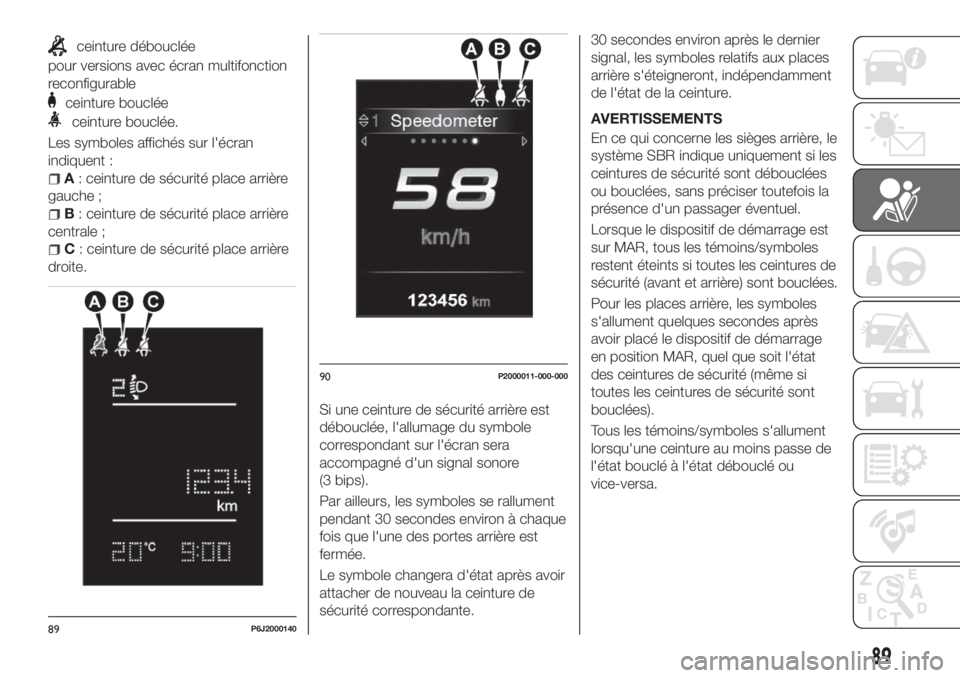

ceinture débouclée
pour versions avec écran multifonction
reconfigurable
ceinture bouclée
ceinture bouclée.
Les symboles affichés sur l'écran
indiquent :
A: ceinture de sécurité place arrière
gauche ;
B: ceinture de sécurité place arrière
centrale ;
C: ceinture de sécurité place arrière
droite.
Si une ceinture de sécurité arrière est
débouclée, l'allumage du symbole
correspondant sur l'écran sera
accompagné d'un signal sonore
(3 bips).
Par ailleurs, les symboles se rallument
pendant 30 secondes environ à chaque
fois que l'une des portes arrière est
fermée.
Le symbole changera d'état après avoir
attacher de nouveau la ceinture de
sécurité correspondante.30 secondes environ après le dernier
signal, les symboles relatifs aux places
arrière s'éteigneront, indépendamment
de l'état de la ceinture.
AVERTISSEMENTS
En ce qui concerne les sièges arrière, le
système SBR indique uniquement si les
ceintures de sécurité sont débouclées
ou bouclées, sans préciser toutefois la
présence d'un passager éventuel.
Lorsque le dispositif de démarrage est
sur MAR, tous les témoins/symboles
restent éteints si toutes les ceintures de
sécurité (avant et arrière) sont bouclées.
Pour les places arrière, les symboles
s'allument quelques secondes après
avoir placé le dispositif de démarrage
en position MAR, quel que soit l'état
des ceintures de sécurité (même si
toutes les ceintures de sécurité sont
bouclées).
Tous les témoins/symboles s'allument
lorsqu'une ceinture au moins passe de
l'état bouclé à l'état débouclé ou
vice-versa.
89P6J2000140
90P2000011-000-000
89

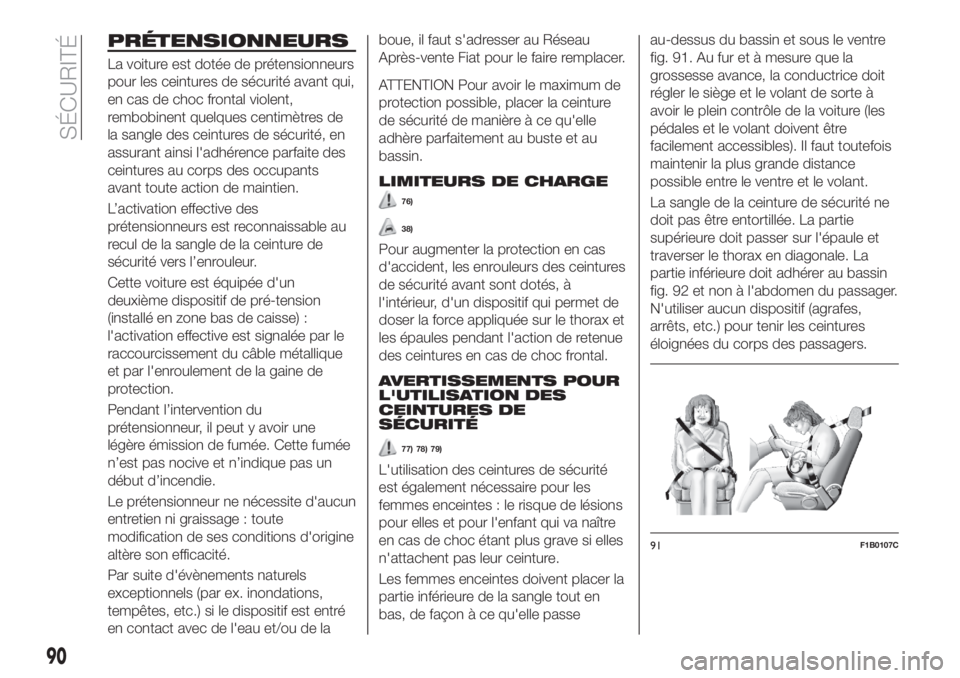

PRÉTENSIONNEURS
La voiture est dotée de prétensionneurs
pour les ceintures de sécurité avant qui,
en cas de choc frontal violent,
rembobinent quelques centimètres de
la sangle des ceintures de sécurité, en
assurant ainsi l'adhérence parfaite des
ceintures au corps des occupants
avant toute action de maintien.
L’activation effective des
prétensionneurs est reconnaissable au
recul de la sangle de la ceinture de
sécurité vers l’enrouleur.
Cette voiture est équipée d'un
deuxième dispositif de pré-tension
(installé en zone bas de caisse) :
l'activation effective est signalée par le
raccourcissement du câble métallique
et par l'enroulement de la gaine de
protection.
Pendant l’intervention du
prétensionneur, il peut y avoir une
légère émission de fumée. Cette fumée
n’est pas nocive et n’indique pas un
début d’incendie.
Le prétensionneur ne nécessite d'aucun
entretien ni graissage : toute
modification de ses conditions d'origine
altère son efficacité.
Par suite d'évènements naturels
exceptionnels (par ex. inondations,
tempêtes, etc.) si le dispositif est entré
en contact avec de l'eau et/ou de laboue, il faut s'adresser au Réseau
Après-vente Fiat pour le faire remplacer.
ATTENTION Pour avoir le maximum de
protection possible, placer la ceinture
de sécurité de manière à ce qu'elle
adhère parfaitement au buste et au
bassin.
LIMITEURS DE CHARGE
76)
38)
Pour augmenter la protection en cas
d'accident, les enrouleurs des ceintures
de sécurité avant sont dotés, à
l'intérieur, d'un dispositif qui permet de
doser la force appliquée sur le thorax et
les épaules pendant l'action de retenue
des ceintures en cas de choc frontal.
AVERTISSEMENTS POUR
L'UTILISATION DES
CEINTURES DE
SÉCURITÉ
77) 78) 79)
L'utilisation des ceintures de sécurité
est également nécessaire pour les
femmes enceintes : le risque de lésions
pour elles et pour l'enfant qui va naître
en cas de choc étant plus grave si elles
n'attachent pas leur ceinture.
Les femmes enceintes doivent placer la
partie inférieure de la sangle tout en
bas, de façon à ce qu'elle passeau-dessus du bassin et sous le ventre
fig. 91. Au fur et à mesure que la
grossesse avance, la conductrice doit
régler le siège et le volant de sorte à
avoir le plein contrôle de la voiture (les
pédales et le volant doivent être
facilement accessibles). Il faut toutefois
maintenir la plus grande distance
possible entre le ventre et le volant.
La sangle de la ceinture de sécurité ne
doit pas être entortillée. La partie
supérieure doit passer sur l'épaule et
traverser le thorax en diagonale. La
partie inférieure doit adhérer au bassin
fig. 92 et non à l'abdomen du passager.
N'utiliser aucun dispositif (agrafes,
arrêts, etc.) pour tenir les ceintures
éloignées du corps des passagers.
91F1B0107C
90
SÉCURITÉ

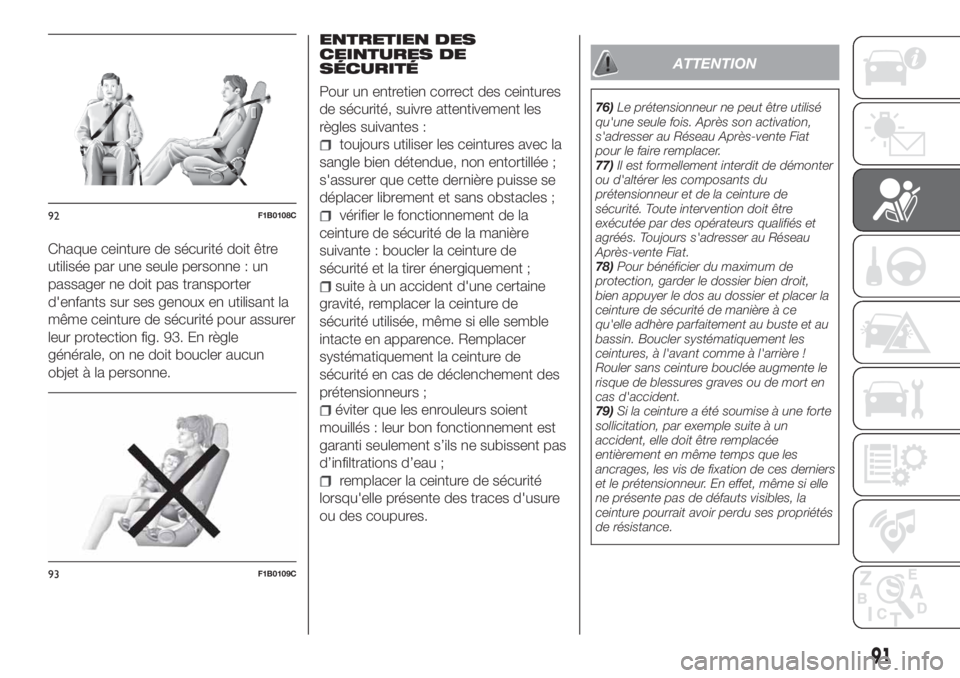

Chaque ceinture de sécurité doit être
utilisée par une seule personne : un
passager ne doit pas transporter
d'enfants sur ses genoux en utilisant la
même ceinture de sécurité pour assurer
leur protection fig. 93. En règle
générale, on ne doit boucler aucun
objet à la personne.
ENTRETIEN DES
CEINTURES DE
SÉCURITÉ
Pour un entretien correct des ceintures
de sécurité, suivre attentivement les
règles suivantes :
toujours utiliser les ceintures avec la
sangle bien détendue, non entortillée ;
s'assurer que cette dernière puisse se
déplacer librement et sans obstacles ;
vérifier le fonctionnement de la
ceinture de sécurité de la manière
suivante : boucler la ceinture de
sécurité et la tirer énergiquement ;
suite à un accident d'une certaine
gravité, remplacer la ceinture de
sécurité utilisée, même si elle semble
intacte en apparence. Remplacer
systématiquement la ceinture de
sécurité en cas de déclenchement des
prétensionneurs ;
éviter que les enrouleurs soient
mouillés : leur bon fonctionnement est
garanti seulement s’ils ne subissent pas
d’infiltrations d’eau ;
remplacer la ceinture de sécurité
lorsqu'elle présente des traces d'usure
ou des coupures.
ATTENTION
76)Le prétensionneur ne peut être utilisé
qu'une seule fois. Après son activation,
s'adresser au Réseau Après-vente Fiat
pour le faire remplacer.
77)Il est formellement interdit de démonter
ou d'altérer les composants du
prétensionneur et de la ceinture de
sécurité. Toute intervention doit être
exécutée par des opérateurs qualifiés et
agréés. Toujours s'adresser au Réseau
Après-vente Fiat.
78)Pour bénéficier du maximum de
protection, garder le dossier bien droit,
bien appuyer le dos au dossier et placer la
ceinture de sécurité de manière à ce
qu'elle adhère parfaitement au buste et au
bassin. Boucler systématiquement les
ceintures, à l'avant comme à l'arrière !
Rouler sans ceinture bouclée augmente le
risque de blessures graves ou de mort en
cas d'accident.
79)Si la ceinture a été soumise à une forte
sollicitation, par exemple suite à un
accident, elle doit être remplacée
entièrement en même temps que les
ancrages, les vis de fixation de ces derniers
et le prétensionneur. En effet, même si elle
ne présente pas de défauts visibles, la
ceinture pourrait avoir perdu ses propriétés
de résistance.
92F1B0108C
93F1B0109C
91

ATTENTION
38)Toute opération comportant des chocs,
des vibrations ou des échauffements
localisés (supérieurs à 100°C pendant une
durée de 6 heures maximum) dans la zone
du prétensionneur peut l'endommager ou
provoquer son déclenchement. Si une
intervention sur ces composants est
nécessaire, s'adresser au Réseau
Après-vente Fiat.
SYSTÈMES DE
PROTECTION POUR
ENFANTS
TRANSPORTER LES
ENFANTS EN TOUTE
SÉCURITÉ
80) 81) 82) 83)
Pour une meilleure protection en cas de
choc, tous les passagers doivent
voyager assis et attachés avec les
systèmes de retenue prévus, y compris
les nouveau-nés et les enfants !
Cette prescription est obligatoire dans
tous les pays membres de l’Union
Européenne conformément à la
directive 2003/20/CE.
Les enfants d'une stature inférieure à
1,50 mètre, jusqu'à l'âge de 12 ans,
doivent être protégés par des dispositifs
de retenue appropriés et devraient être
assis sur les places arrière.
Les statistiques sur les accidents
indiquent que les sièges arrière
assurent une meilleure protection des
enfants.
Chez les enfants, par rapport aux
adultes, la tête est proportionnellement
plus grosse et plus lourde que le reste
du corps, alors que les muscles et la
structure osseuse ne sont pas
complètement développés. Par
conséquent, pour les protégerconvenablement en cas de choc,
d'autres dispositifs sont nécessaires
que les ceintures de sécurité pour
adultes afin de réduire au minimum le
risque de blessures en cas d'accident,
de freinage ou de manœuvre soudaine.
Les enfants doivent être assis de façon
sécurisée et confortable. En fonction
des sièges enfants utilisés, il est
conseillé de maintenir les enfants le plus
longtemps possible dans les sièges
enfants tournés dos à la route(au moins
jusqu'à l'âge de 3-4 ans), car c'est la
position qui offre le plus de protection
en cas de choc.
Le meilleur choix du dispositif de
retenue pour enfant doit se baser sur le
poids et la taille de l'enfant. Il existe
différents types de systèmes de retenue
pour enfants, qui peuvent être fixés à la
voiture à l'aide des ceintures de
sécurité ou en utilisant les fixations
ISOFIX/i-Size.
Nous conseillons de toujours choisir le
système de retenue le plus approprié à
l'enfant ; pour ce faire, toujours
consulter la Notice d'entretien fournie
avec le siège enfant pour être certain
qu'il s'agit du modèle adapté à l'enfant
auquel il est destiné.
92
SÉCURITÉ

En Europe, les caractéristiques des
systèmes de retenue des enfants sont
réglementées par la norme ECE-R44,
qui les répartit en cinq groupes de
poids :
Groupe Plages de poids
Groupe 0jusqu'à un poids de
10 kg
Groupe 0+jusqu'à un poids de
13 kg
Groupe 1poids entre 9 et
18 kg
Groupe 2poids entre 15 et
25 kg
Groupe 3poids entre 22 et
36 kg
La norme ECE-R44 a récemment été
complétée par le règlement ECE R-129,
qui définit les caractéristiques des
nouveaux sièges enfants i-Size (voir la
description au paragraphe « Conformité
des sièges passager pour l'utilisation
des sièges enfants i-Size » pour de plus
amples informations).
Tous les dispositifs de retenue pour les
enfants doivent mentionner les données
d'homologation ainsi que la marque de
contrôle sur une plaquette fixée
solidement au siège enfant qui ne doit
jamais être enlevée.La Lineaccessori MOPAR
®offre des
sièges enfants adaptés à chaque
catégorie de poids. Ce choix est
vivement conseillé, car ces sièges ont
été spécialement conçus et testés pour
les véhicules Fiat.
INSTALLATION D'UN
SIÈGE ENFANT AVEC LES
CEINTURES DE
SÉCURITÉ
Les sièges enfants universels qui
s'installent en utilisant uniquement les
ceintures de sécurité sont homologués
conformément à la norme ECE R44 et
sont divisés en différents groupes de
poids.
84) 85) 86) 87)
ATTENTION Les illustrations sont
données seulement à titre indicatif pour
le montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
Groupe 0 et 0+
Les enfants pesant jusqu'à 13 kg
doivent être transportés tournés vers
l'arrière sur un siège enfant du type
indiqué sur fig. 94 qui, soutenant la
tête, ne provoque pas de contraintes
sur le cou en cas de brusques
décélérations.Le siège enfant est attaché à l'aide des
ceintures de sécurité de la voiture,
comme indiqué, et il doit retenir à son
tour l'enfant avec les ceintures
incorporées.
Groupe 1
À partir de 9 jusqu'à 18 kg, les enfants
peuvent être transportés avec le siège
tourné vers l'avant fig. 95.
9406096J0001EM
9506096J0002EM
93

Groupe 2
Les enfants d'un poids de 15 à 25 kg
peuvent être directement maintenus par
les ceintures de sécurité du véhicule
fig. 96.
Les sièges enfants ont alors
essentiellement pour fonction de
positionner correctement l'enfant par
rapport à la ceinture de sécurité, de
façon à ce que la partie diagonale de la
ceinture de sécurité adhère au thorax et
non au cou et la partie horizontale au
bassin et non à l'abdomen de l'enfant.Groupe 3
Pour les enfants pesant entre 22 et
36 kg, il existe des dispositifs de
retenue spéciaux qui permettent
d'attacher correctement la ceinture de
sécurité.
La fig. 97 fournit un exemple de
position correcte de l'enfant sur le siège
arrière.
Au-delà de 1,50 m de taille, les enfants
peuvent mettre les ceintures comme les
adultes.
9606096J0003EM
9706096J0004EM
94
SÉCURITÉ

CONFORMITÉ DES SIÈGES PASSAGER POUR L'UTILISATION DES SIÈGES
ENFANTS UNIVERSELS
La voiture est conforme à la Directive européenne 2000/3/CE qui réglemente le montage des sièges enfants aux différentes
places de la voiture, selon le tableau suivant :
Positionnement du siège enfant universel
Groupe Plages de poidsPassager avant
(*)Passager arrière
centralPassagers arrière
latéraux
Airbag activé Airbag désactivé
Groupe 0jusqu'à un poids de
13 kgXUXU
Groupe 0+jusqu'à un poids de
13 kgXUXU
Groupe 1 9-18 kg X U X U
Groupe 2 15-25 kg U U X U
Groupe 3 22-36 kg U U X U
(*)IMPORTANT : NE JAMAIS installer sur le siège avant des sièges-auto pour enfant dos à la route quand l'airbag est activé. Si l'on souhaite installer un siège dos à
la route sur le siège avant, désactiver l'airbag correspondant (voir les indications du paragraphe « Système de protection supplémentaire (SRS) - Airbag »)
X = Place assise non adaptée pour des enfants entrant dans cette catégorie de poids.
U = Indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement européen CEE-R44 pour les
« Groupes » indiqués.
95

INSTALLATION D'UN
SIÈGE ENFANT ISOFIX
88) 89) 90)
Les places arrière externes de la voiture
sont équipées de fixations ISOFIX pour
le montage d'un siège enfant de
manière rapide, simple et sûre. Le
système ISOFIX permet de monter des
systèmes de retenue pour enfants
ISOFIX, sans utiliser les ceintures de
sécurité de la voiture mais en attachant
directement le siège enfant à trois
fixations présentes sur la voiture.
Il est possible d'effectuer un montage
mixte de sièges enfants traditionnels et
ISOFIX sur des places différentes de la
voiture.
Pour installer un siège enfant ISOFIX,
l'accrocher aux deux fixations
métalliques 1 fig. 98 situées sur l'arrière
du coussin du siège arrière, au point de
contact avec le dossier, puis fixer
l'accroche supérieure du siège enfant à
la fixation 2 fig. 99située derrière le
dossier du siège.
À titre indicatif, fig. 101 présente un
exemple de siège enfant ISOFIX
Universel qui couvre le groupe de poids
1.Les autres groupes de poids sont
couverts par des sièges enfants ISOFIX
spécifiques qui peuvent être utilisés
uniquement s'ils ont été spécifiquement
testés pour cette voiture (voir liste de
voitures jointe au siège enfant).
ATTENTION La figure fig. 101 est
fournie uniquement à titre indicatif pour
le montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
9806096J0008EM
99P2000179
100F1B0117C
96
SÉCURITÉ

REMARQUE Lorsque l'on utilise un
siège enfant ISOFIX Universel, on ne
peut utiliser que des sièges enfants
homologués avec la mention ECE R44
« ISOFIX Universal » (R44/03 ou mises à
jour successives) (voir fig. 100 ).
10106096J0007EM
97

CONFORMITÉ DES SIÈGES PASSAGERS POUR L'UTILISATION DES SIÈGES
ENFANTS ISOFIX
POSITIONS ISOFIX SUR LA VOITURE
Groupes de poids Groupe de tailles Dispositif Passager avantPassagers
arrière latérauxPassager arrière
central
Groupe 0 (jusqu'à
10 kg)E ISO/R1XILX
Groupe 0+ (jusqu'à
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Groupe 1 (de 9 jusqu'à
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Position ISOFIX non adaptée aux systèmes de protection pour enfants ISOFIX pour cette catégorie de poids et/ou de tailles.
IL Adapté aux systèmes de retenue d'enfants ISOFIX des catégories « Spécifique du véhicule », « Limitée » ou « Semi-universelle », homologués pour cette voiture
spécifique.
IL (*) Le siège enfant ISOFIX peut être monté en réglant le siège avant.
IUF Indiqué pour les systèmes de retenue enfants ISOFIX de la catégorie universelle orientés face à la route et homologués pour l'emploi dans le groupede poids.
98
SÉCURITÉ
