FIAT TIPO 5DOORS STATION WAGON 2020 Notice d'entretien (in French)

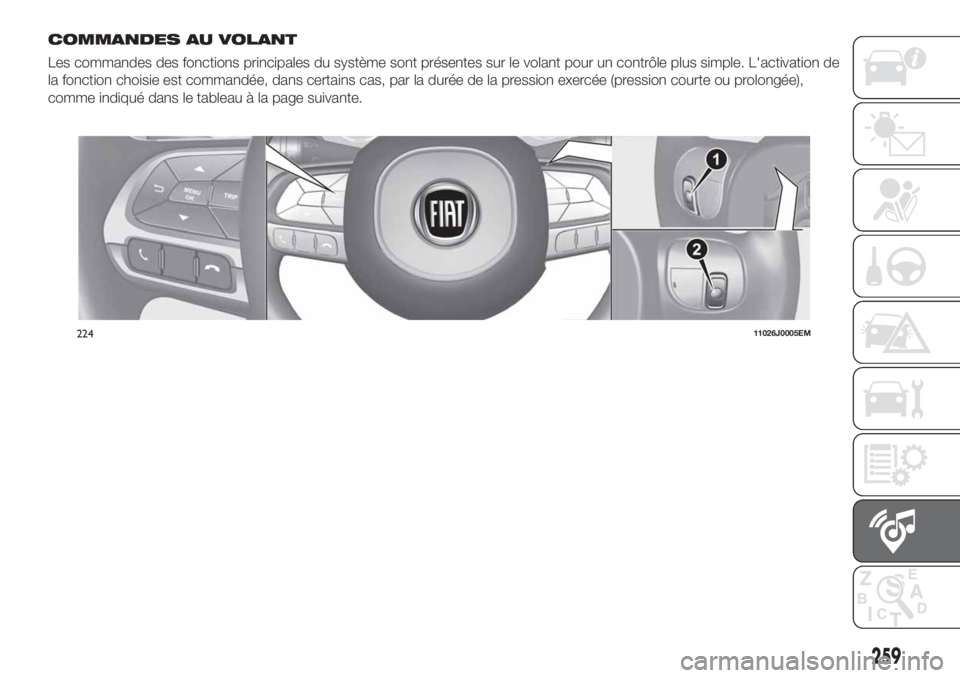

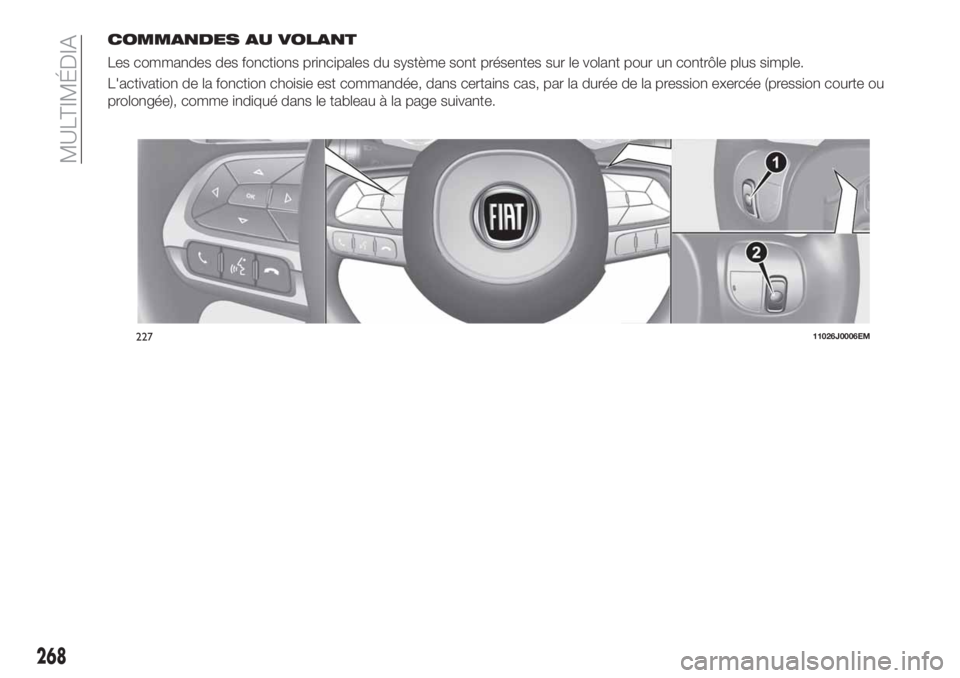

COMMANDES AU VOLANT
Les commandes des fonctions principales du système sont présentes sur le volant pour un contrôle plus simple. L'activation de
la fonction choisie est commandée, dans certains cas, par la durée de la pression exercée (pression courte ou prolongée),
comme indiqué dans le tableau à la page suivante.
22411026J0005EM
259

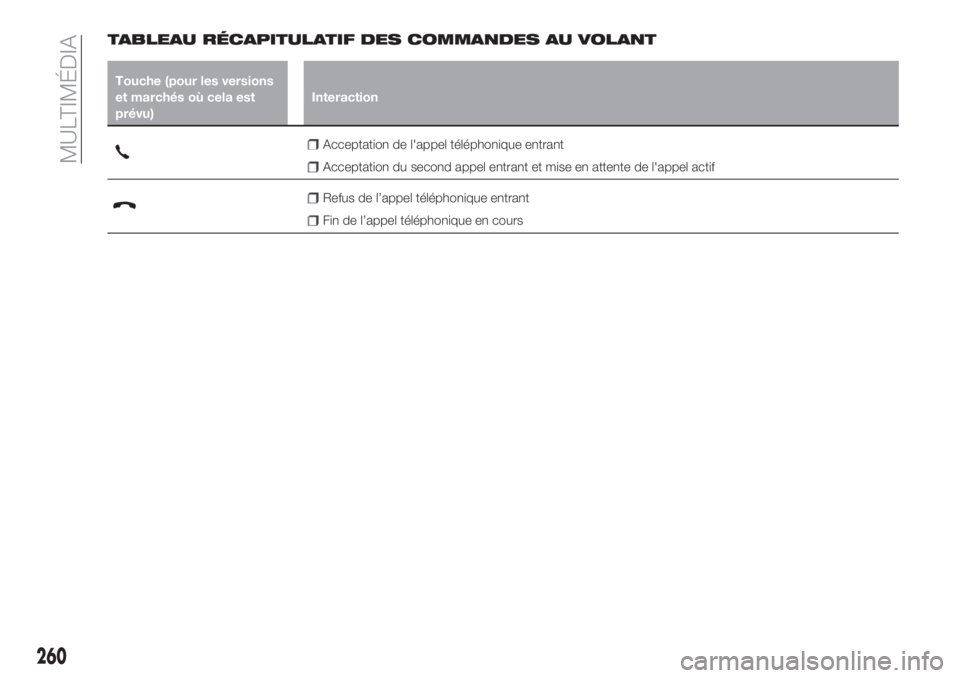

TABLEAU RÉCAPITULATIF DES COMMANDES AU VOLANT
Touche (pour les versions
et marchés où cela est
prévu)Interaction
Acceptation de l'appel téléphonique entrant
Acceptation du second appel entrant et mise en attente de l'appel actif
Refus de l’appel téléphonique entrant
Fin de l’appel téléphonique en cours
260
MULTIMÉDIA

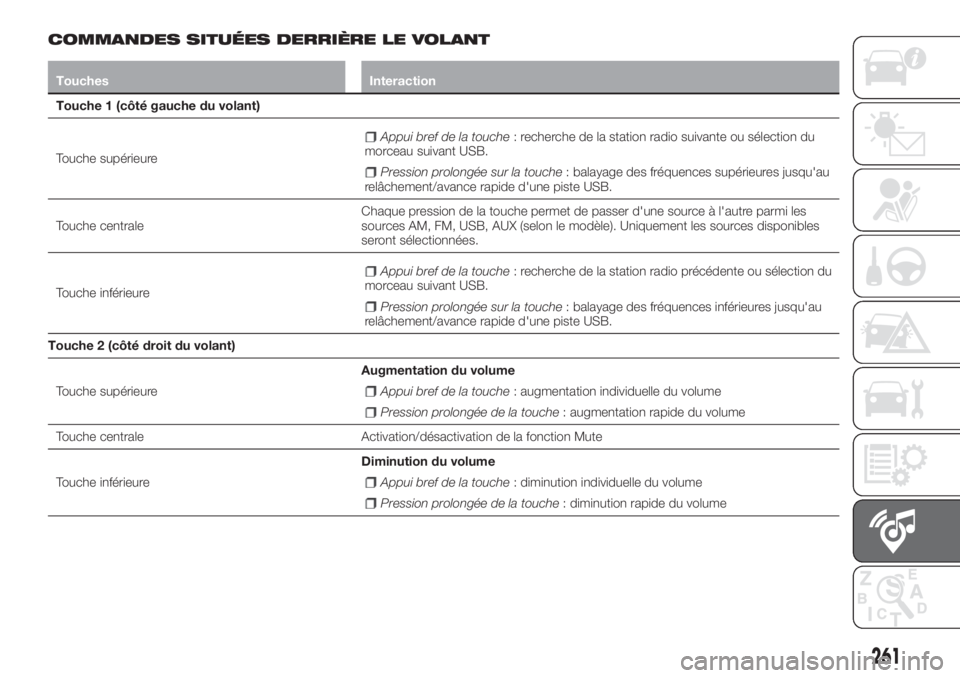

COMMANDES SITUÉES DERRIÈRE LE VOLANT
Touches Interaction
Touche 1 (côté gauche du volant)
Touche supérieure
Appui bref de la touche: recherche de la station radio suivante ou sélection du
morceau suivant USB.
Pression prolongée sur la touche: balayage des fréquences supérieures jusqu'au
relâchement/avance rapide d'une piste USB.
Touche centraleChaque pression de la touche permet de passer d'une source à l'autre parmi les
sources AM, FM, USB, AUX (selon le modèle). Uniquement les sources disponibles
seront sélectionnées.
Touche inférieure
Appui bref de la touche: recherche de la station radio précédente ou sélection du
morceau suivant USB.
Pression prolongée sur la touche: balayage des fréquences inférieures jusqu'au
relâchement/avance rapide d'une piste USB.
Touche 2 (côté droit du volant)
Touche supérieureAugmentation du volume
Appui bref de la touche: augmentation individuelle du volume
Pression prolongée de la touche: augmentation rapide du volume
Touche centrale Activation/désactivation de la fonction Mute
Touche inférieureDiminution du volume
Appui bref de la touche: diminution individuelle du volume
Pression prolongée de la touche: diminution rapide du volume
261

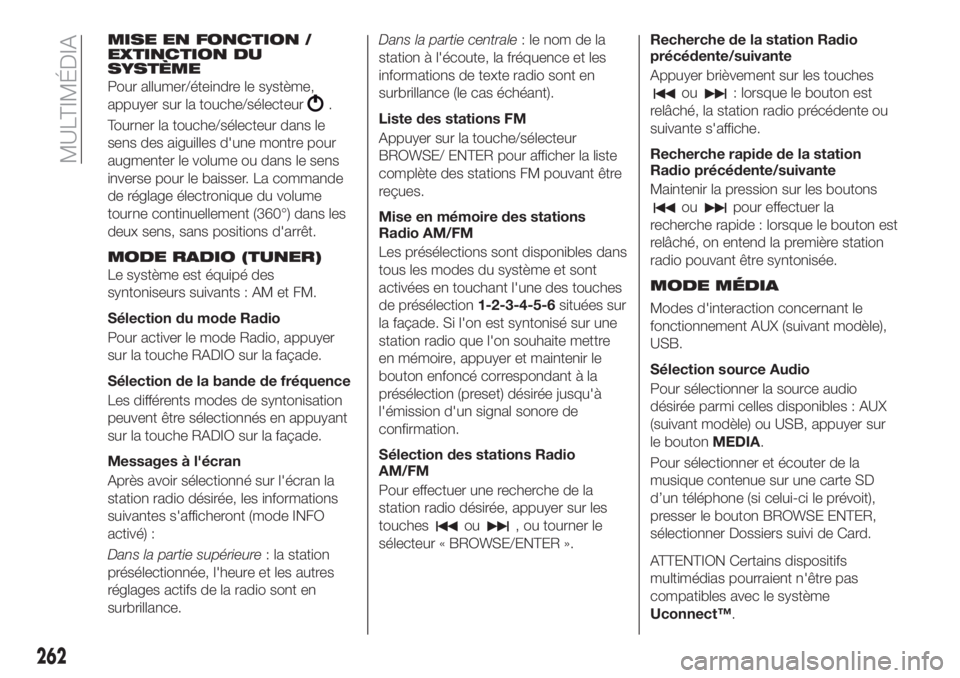

MISE EN FONCTION /
EXTINCTION DU
SYSTÈME
Pour allumer/éteindre le système,
appuyer sur la touche/sélecteur
.
Tourner la touche/sélecteur dans le
sens des aiguilles d'une montre pour
augmenter le volume ou dans le sens
inverse pour le baisser. La commande
de réglage électronique du volume
tourne continuellement (360°) dans les
deux sens, sans positions d'arrêt.
MODE RADIO (TUNER)
Le système est équipé des
syntoniseurs suivants : AM et FM.
Sélection du mode Radio
Pour activer le mode Radio, appuyer
sur la touche RADIO sur la façade.
Sélection de la bande de fréquence
Les différents modes de syntonisation
peuvent être sélectionnés en appuyant
sur la touche RADIO sur la façade.
Messages à l'écran
Après avoir sélectionné sur l'écran la
station radio désirée, les informations
suivantes s'afficheront (mode INFO
activé) :
Dans la partie supérieure: la station
présélectionnée, l'heure et les autres
réglages actifs de la radio sont en
surbrillance.Dans la partie centrale: le nom de la
station à l'écoute, la fréquence et les
informations de texte radio sont en
surbrillance (le cas échéant).
Liste des stations FM
Appuyer sur la touche/sélecteur
BROWSE/ ENTER pour afficher la liste
complète des stations FM pouvant être
reçues.
Mise en mémoire des stations
Radio AM/FM
Les présélections sont disponibles dans
tous les modes du système et sont
activées en touchant l'une des touches
de présélection1-2-3-4-5-6situées sur
la façade. Si l'on est syntonisé sur une
station radio que l'on souhaite mettre
en mémoire, appuyer et maintenir le
bouton enfoncé correspondant à la
présélection (preset) désirée jusqu'à
l'émission d'un signal sonore de
confirmation.
Sélection des stations Radio
AM/FM
Pour effectuer une recherche de la
station radio désirée, appuyer sur les
touches
ou, ou tourner le
sélecteur « BROWSE/ENTER ».Recherche de la station Radio
précédente/suivante
Appuyer brièvement sur les touches
ou: lorsque le bouton est
relâché, la station radio précédente ou
suivante s'affiche.
Recherche rapide de la station
Radio précédente/suivante
Maintenir la pression sur les boutons
oupour effectuer la
recherche rapide : lorsque le bouton est
relâché, on entend la première station
radio pouvant être syntonisée.
262
MULTIMÉDIA
MODE MÉDIA
Modes d'interaction concernant le
fonctionnement AUX (suivant modèle),
USB.
Sélection source Audio
Pour sélectionner la source audio
désirée parmi celles disponibles : AUX
(suivant modèle) ou USB, appuyer sur
le boutonMEDIA.
Pour sélectionner et écouter de la
musique contenue sur une carte SD
d’un téléphone (si celui-ci le prévoit),
presser le bouton BROWSE ENTER,
sélectionner Dossiers suivi de Card.
ATTENTION Certains dispositifs
multimédias pourraient n'être pas
compatibles avec le système
Uconnect™.

SUPPORT USB
Pour activer le mode USB, insérer un
dispositif adapté dans le port USB de la
voiture.
Si le système est allumé quand un
dispositif USB est inséré, celui-ci
commence à lire les morceaux
contenus sur le dispositif.
ATTENTION Quand on branche un
dispositif au port USB, veiller à ce qu'il
n'entrave pas le fonctionnement du
levier du frein à main.
REMARQUE Certaines clés USB
pourraient ne pas être supportées par
le systèmeUconnect™: dans ce cas,
la commutation automatique du mode
« Radio » au mode « Média » n’aura pas
lieu. Si la lecture du dispositif utilisé n’a
pas lieu, vérifier sa compatibilité en
sélectionnant le mode Média : l’écran
du systèmeUconnect™affichera un
message dédié.
263

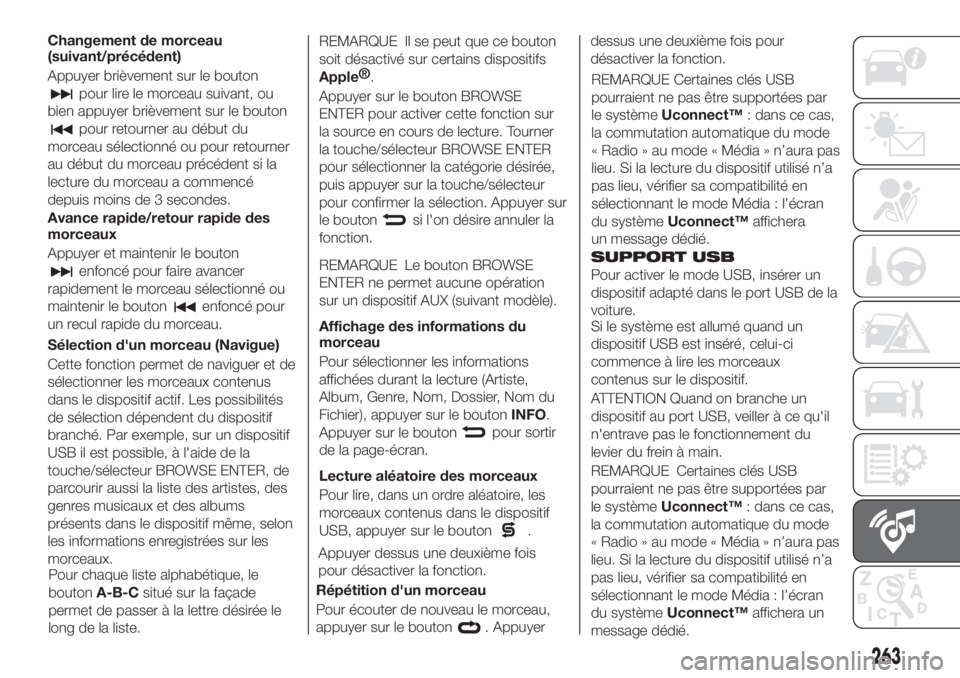

Changement de morceau
(suivant/précédent)
Appuyer brièvement sur le bouton
pour lire le morceau suivant, ou
bien appuyer brièvement sur le bouton
pour retourner au début du
morceau sélectionné ou pour retourner
au début du morceau précédent si la
lecture du morceau a commencé
depuis moins de 3 secondes.
Avance rapide/retour rapide des
morceaux
Appuyer et maintenir le bouton
enfoncé pour faire avancer
rapidement le morceau sélectionné ou
maintenir le bouton
enfoncé pour
un recul rapide du morceau.
Sélection d'un morceau (Navigue)
Cette fonction permet de naviguer et de
sélectionner les morceaux contenus
dans le dispositif actif. Les possibilités
de sélection dépendent du dispositif
branché. Par exemple, sur un dispositif
USB il est possible, à l'aide de la
touche/sélecteur BROWSE ENTER, de
parcourir aussi la liste des artistes, des
genres musicaux et des albums
présents dans le dispositif même, selon
les informations enregistrées sur les
morceaux.
Pour chaque liste alphabétique, le
boutonA-B-Csitué sur la façade
permet de passer à la lettre désirée le
long de la liste.
REMARQUE Il se peut que ce bouton
soit désactivé sur certains dispositifs
Apple®
.
Appuyer sur le bouton BROWSE
ENTER pour activer cette fonction sur
la source en cours de lecture. Tourner
la touche/sélecteur BROWSE ENTER
pour sélectionner la catégorie désirée,
puis appuyer sur la touche/sélecteur
pour confirmer la sélection. Appuyer sur
le bouton
si l'on désire annuler la
fonction.
REMARQUE Le bouton BROWSE
ENTER ne permet aucune opération
sur un dispositif AUX (suivant modèle).
Affichage des informations du
morceau
Pour sélectionner les informations
affichées durant la lecture (Artiste,
Album, Genre, Nom, Dossier, Nom du
Fichier), appuyer sur le boutonINFO.
Appuyer sur le bouton
pour sortir
de la page-écran.
Lecture aléatoire des morceaux
Pour lire, dans un ordre aléatoire, les
morceaux contenus dans le dispositif
USB, appuyer sur le bouton
.
Appuyer dessus une deuxième fois
pour désactiver la fonction.
Répétition d'un morceau
Pour écouter de nouveau le morceau,
appuyer sur le bouton
. Appuyerdessus une deuxième fois pour
désactiver la fonction.
REMARQUE Certaines clés USB
pourraient ne pas être supportées par
le systèmeUconnect™: dans ce cas,
la commutation automatique du mode
« Radio » au mode « Média » n’aura pas
lieu. Si la lecture du dispositif utilisé n’a
pas lieu, vérifier sa compatibilité en
sélectionnant le mode Média : l’écran
du systèmeUconnect™affichera
un message dédié.

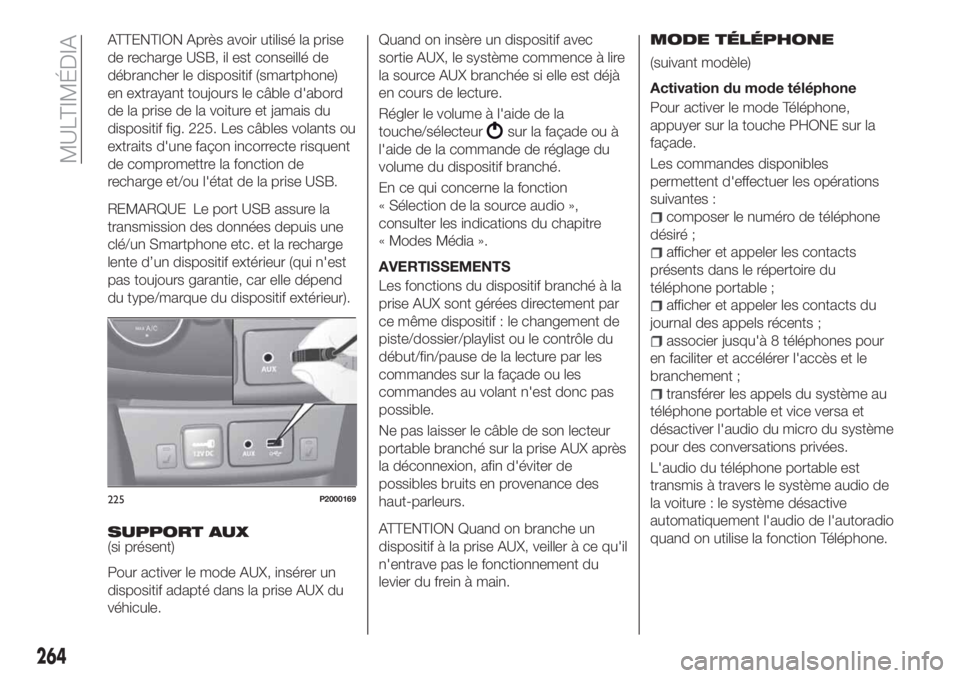

ATTENTION Après avoir utilisé la prise
de recharge USB, il est conseillé de
débrancher le dispositif (smartphone)
en extrayant toujours le câble d'abord
de la prise de la voiture et jamais du
dispositif fig. 225. Les câbles volants ou
extraits d'une façon incorrecte risquent
de compromettre la fonction de
recharge et/ou l'état de la prise USB.
REMARQUE Le port USB assure la
transmission des données depuis une
clé/un Smartphone etc. et la recharge
lente d’un dispositif extérieur (qui n'est
pas toujours garantie, car elle dépend
du type/marque du dispositif extérieur).
SUPPORT AUX
(si présent)
Pour activer le mode AUX, insérer un
dispositif adapté dans la prise AUX du
véhicule.Quand on insère un dispositif avec
sortie AUX, le système commence à lire
la source AUX branchée si elle est déjà
en cours de lecture.
Régler le volume à l'aide de la
touche/sélecteur
sur la façade ou à
l'aide de la commande de réglage du
volume du dispositif branché.
En ce qui concerne la fonction
« Sélection de la source audio »,
consulter les indications du chapitre
« Modes Média ».
AVERTISSEMENTS
Les fonctions du dispositif branché à la
prise AUX sont gérées directement par
ce même dispositif : le changement de
piste/dossier/playlist ou le contrôle du
début/fin/pause de la lecture par les
commandes sur la façade ou les
commandes au volant n'est donc pas
possible.
Ne pas laisser le câble de son lecteur
portable branché sur la prise AUX après
la déconnexion, afin d'éviter de
possibles bruits en provenance des
haut-parleurs.
ATTENTION Quand on branche un
dispositif à la prise AUX, veiller à ce qu'il
n'entrave pas le fonctionnement du
levier du frein à main.MODE TÉLÉPHONE
(suivant modèle)
Activation du mode téléphone
Pour activer le mode Téléphone,
appuyer sur la touche PHONE sur la
façade.
Les commandes disponibles
permettent d'effectuer les opérations
suivantes :
composer le numéro de téléphone
désiré ;
afficher et appeler les contacts
présents dans le répertoire du
téléphone portable ;
afficher et appeler les contacts du
journal des appels récents ;
associer jusqu'à 8 téléphones pour
en faciliter et accélérer l'accès et le
branchement ;
transférer les appels du système au
téléphone portable et vice versa et
désactiver l'audio du micro du système
pour des conversations privées.
L'audio du téléphone portable est
transmis à travers le système audio de
la voiture : le système désactive
automatiquement l'audio de l'autoradio
quand on utilise la fonction Téléphone.
225P2000169
264
MULTIMÉDIA

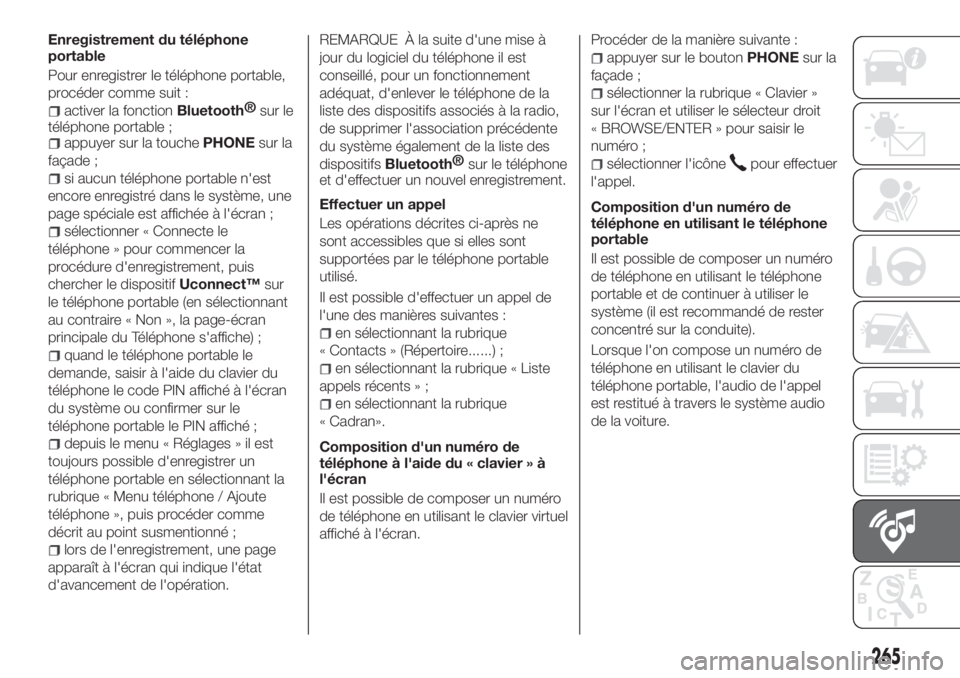

Enregistrement du téléphone
portable
Pour enregistrer le téléphone portable,
procéder comme suit :
activer la fonctionBluetooth®
sur le
téléphone portable ;
appuyer sur la touchePHONEsur la
façade ;
si aucun téléphone portable n'est
encore enregistré dans le système, une
page spéciale est affichée à l'écran ;
sélectionner « Connecte le
téléphone » pour commencer la
procédure d'enregistrement, puis
chercher le dispositifUconnect™sur
le téléphone portable (en sélectionnant
au contraire « Non », la page-écran
principale du Téléphone s'affiche) ;
quand le téléphone portable le
demande, saisir à l'aide du clavier du
téléphone le code PIN affiché à l'écran
du système ou confirmer sur le
téléphone portable le PIN affiché ;
depuis le menu « Réglages » il est
toujours possible d'enregistrer un
téléphone portable en sélectionnant la
rubrique « Menu téléphone / Ajoute
téléphone », puis procéder comme
décrit au point susmentionné ;
lors de l'enregistrement, une page
apparaît à l'écran qui indique l'état
d'avancement de l'opération.
REMARQUE À la suite d'une mise à
jour du logiciel du téléphone il est
conseillé, pour un fonctionnement
adéquat, d'enlever le téléphone de la
liste des dispositifs associés à la radio,
de supprimer l'association précédente
du système également de la liste des
dispositifsBluetooth®
sur le téléphone
et d'effectuer un nouvel enregistrement.
Effectuer un appel
Les opérations décrites ci-après ne
sont accessibles que si elles sont
supportées par le téléphone portable
utilisé.
Il est possible d'effectuer un appel de
l'une des manières suivantes :
en sélectionnant la rubrique
« Contacts » (Répertoire......) ;
en sélectionnant la rubrique « Liste
appels récents » ;
en sélectionnant la rubrique
« Cadran».
Composition d'un numéro de
téléphone à l'aide du « clavier » à
l'écran
Il est possible de composer un numéro
de téléphone en utilisant le clavier virtuel
affiché à l'écran.Procéder de la manière suivante :
appuyer sur le boutonPHONEsur la
façade ;
sélectionner la rubrique « Clavier »
sur l'écran et utiliser le sélecteur droit
« BROWSE/ENTER » pour saisir le
numéro ;
sélectionner l'icônepour effectuer
l'appel.
Composition d'un numéro de
téléphone en utilisant le téléphone
portable
Il est possible de composer un numéro
de téléphone en utilisant le téléphone
portable et de continuer à utiliser le
système (il est recommandé de rester
concentré sur la conduite).
Lorsque l'on compose un numéro de
téléphone en utilisant le clavier du
téléphone portable, l'audio de l'appel
est restitué à travers le système audio
de la voiture.
265

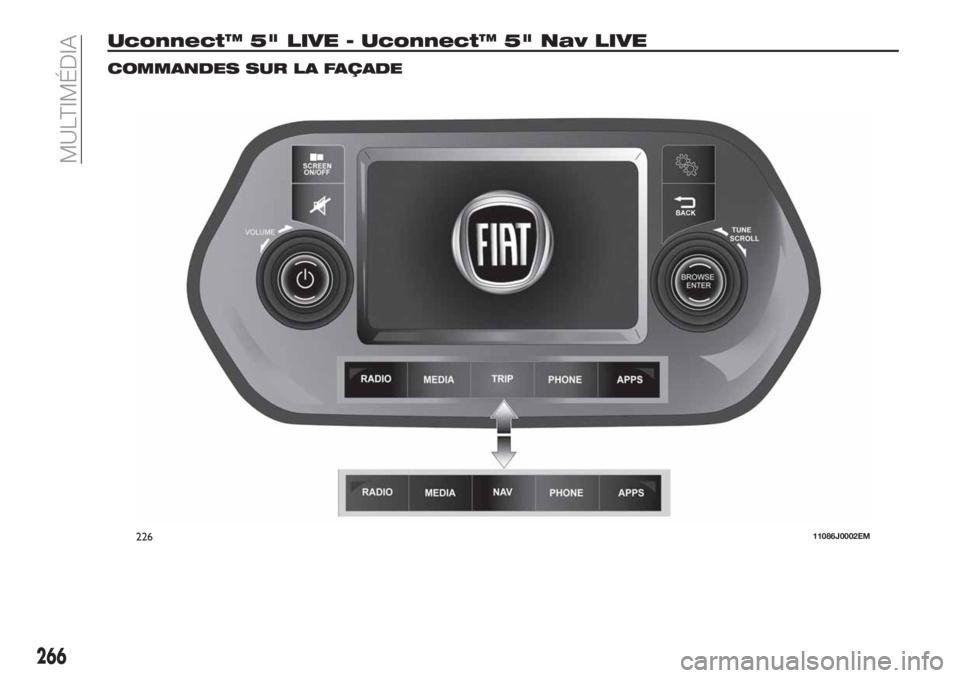

Uconnect™ 5" LIVE - Uconnect™ 5" Nav LIVE
COMMANDES SUR LA FAÇADE
22611086J0002EM
266
MULTIMÉDIA

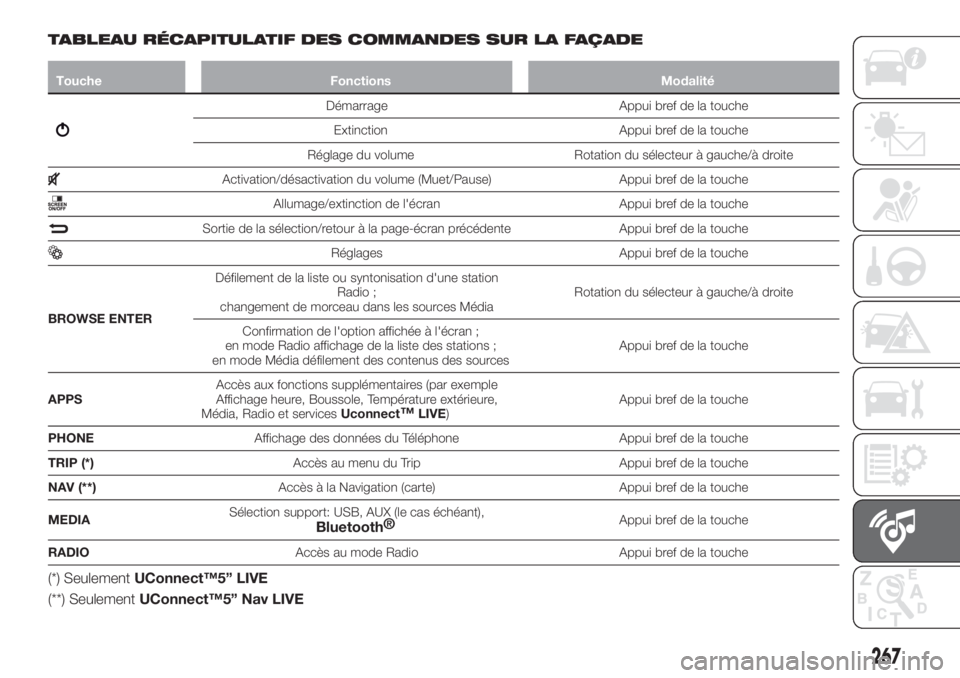

TABLEAU RÉCAPITULATIF DES COMMANDES SUR LA FAÇADE
Touche Fonctions Modalité
Démarrage Appui bref de la touche
Extinction Appui bref de la touche
Réglage du volume Rotation du sélecteur à gauche/à droite
Activation/désactivation du volume (Muet/Pause) Appui bref de la touche
Allumage/extinction de l'écran Appui bref de la touche
Sortie de la sélection/retour à la page-écran précédente Appui bref de la touche
Réglages Appui bref de la touche
BROWSE ENTERDéfilement de la liste ou syntonisation d'une station
Radio ;
changement de morceau dans les sources MédiaRotation du sélecteur à gauche/à droite
Confirmation de l'option affichée à l'écran ;
en mode Radio affichage de la liste des stations ;
en mode Média défilement des contenus des sourcesAppui bref de la touche
APPSAccès aux fonctions supplémentaires (par exemple
Affichage heure, Boussole, Température extérieure,
Média, Radio et servicesUconnect
™LIVE)Appui bref de la touche
PHONEAffichage des données du Téléphone Appui bref de la touche
TRIP (*)Accès au menu du Trip Appui bref de la touche
NAV (**)Accès à la Navigation (carte) Appui bref de la touche
MEDIASélection support: USB, AUX (le cas échéant),
Bluetooth®Appui bref de la touche
RADIOAccès au mode Radio Appui bref de la touche
(*) SeulementUConnect™5” LIVE
(**) SeulementUConnect™5” Nav LIVE
267

COMMANDES AU VOLANT
Les commandes des fonctions principales du système sont présentes sur le volant pour un contrôle plus simple.
L'activation de la fonction choisie est commandée, dans certains cas, par la durée de la pression exercée (pression courte ou
prolongée), comme indiqué dans le tableau à la page suivante.
22711026J0006EM
268
MULTIMÉDIA
