FIAT TIPO 5DOORS STATION WAGON 2020 Notice d'entretien (in French)

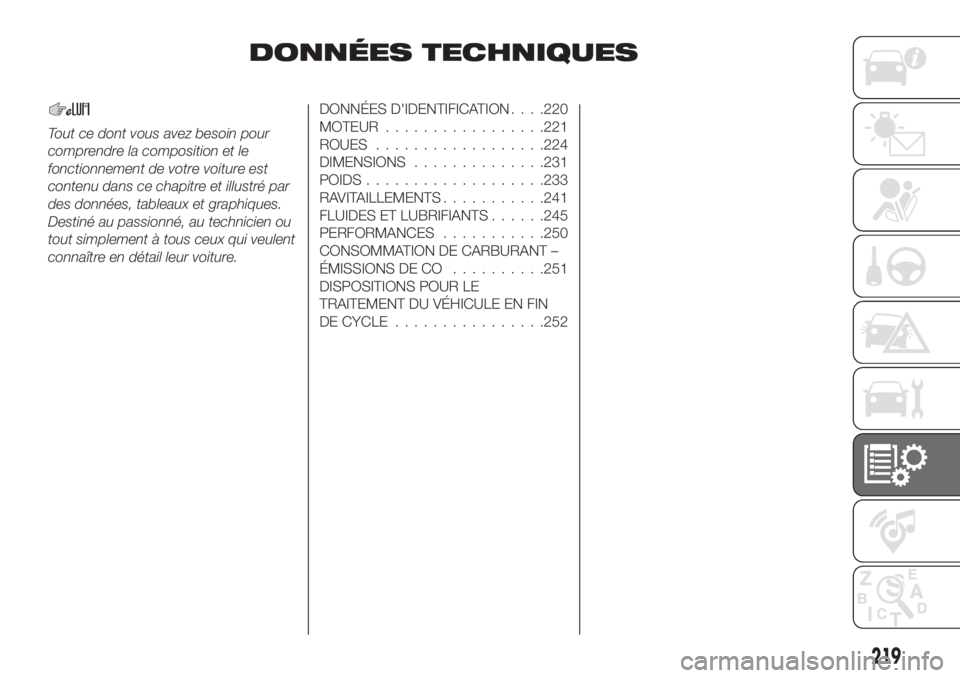

DONNÉES TECHNIQUES
Tout ce dont vous avez besoin pour
comprendre la composition et le
fonctionnement de votre voiture est
contenu dans ce chapitre et illustré par
des données, tableaux et graphiques.
Destiné au passionné, au technicien ou
tout simplement à tous ceux qui veulent
connaître en détail leur voiture.
DONNÉES D'IDENTIFICATION. . . .220
MOTEUR.................221
ROUES..................224
DIMENSIONS..............231
POIDS...................233
RAVITAILLEMENTS...........241
FLUIDES ET LUBRIFIANTS......245
PERFORMANCES...........250
CONSOMMATION DE CARBURANT –
ÉMISSIONS DE CO..........251
DISPOSITIONS POUR LE
TRAITEMENT DU VÉHICULE EN FIN
DE CYCLE................252
219

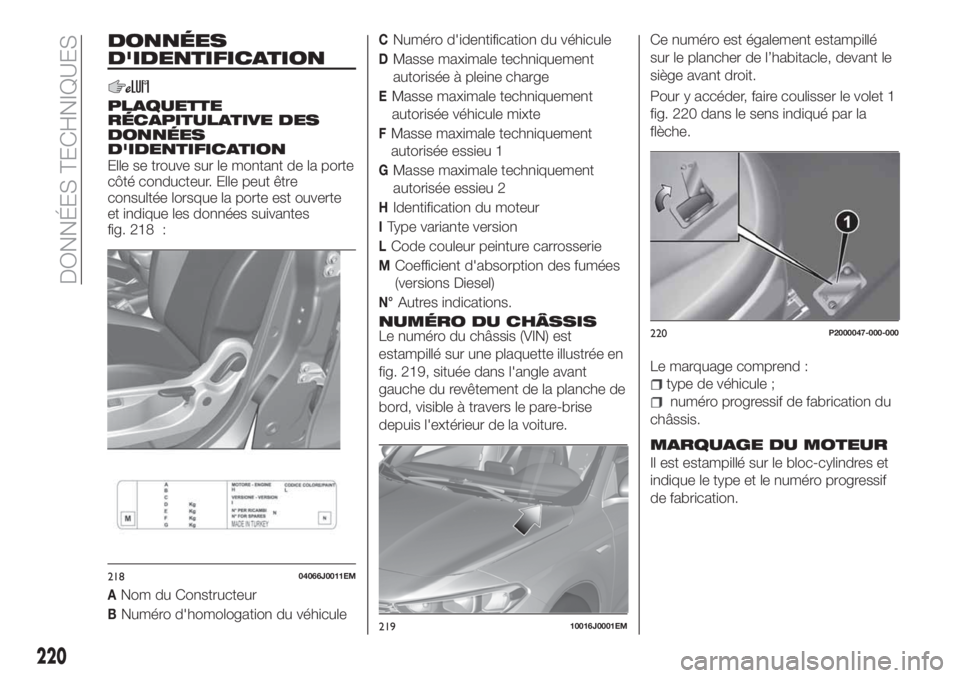

DONNÉES
D'IDENTIFICATION
PLAQUETTE
RÉCAPITULATIVE DES
DONNÉES
D'IDENTIFICATION
Elle se trouve sur le montant de la porte
côté conducteur. Elle peut être
consultée lorsque la porte est ouverte
et indique les données suivantes
fig. 218 :
ANom du Constructeur
BNuméro d'homologation du véhicule
CNuméro d'identification du véhicule
DMasse maximale techniquement
autorisée à pleine charge
EMasse maximale techniquement
autorisée véhicule mixte
FMasse maximale techniquement
autorisée essieu 1
GMasse maximale techniquement
autorisée essieu 2
HIdentification du moteur
IType variante version
LCode couleur peinture carrosserie
MCoefficient d'absorption des fumées
(versions Diesel)
N°Autres indications.
NUMÉRO DU CHÂSSIS
Le numéro du châssis (VIN) est
estampillé sur une plaquette illustrée en
fig. 219, située dans l'angle avant
gauche du revêtement de la planche de
bord, visible à travers le pare-brise
depuis l'extérieur de la voiture.Ce numéro est également estampillé
sur le plancher de l’habitacle, devant le
siège avant droit.
Pour y accéder, faire coulisser le volet 1
fig. 220 dans le sens indiqué par la
flèche.
Le marquage comprend :
type de véhicule ;
numéro progressif de fabrication du
châssis.
MARQUAGE DU MOTEUR
Il est estampillé sur le bloc-cylindres et
indique le type et le numéro progressif
de fabrication.
21804066J0011EM
21910016J0001EM
220P2000047-000-000
220
DONNÉES TECHNIQUES

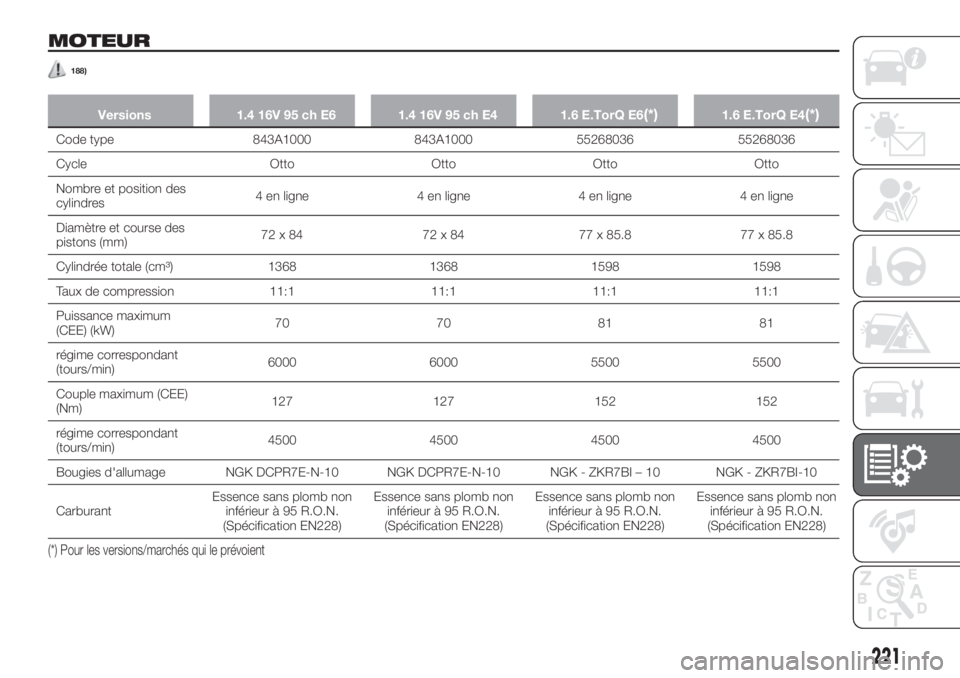

MOTEUR
188)
Versions 1.4 16V 95 ch E6 1.4 16V 95 ch E4 1.6 E.TorQ E6(*)1.6 E.TorQ E4(*)
Code type 843A1000 843A1000 55268036 55268036
Cycle Otto Otto Otto Otto
Nombre et position des
cylindres4 en ligne 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des
pistons (mm)72 x 84 72 x 84 77 x 85.8 77 x 85.8
Cylindrée totale (cm³) 1368 1368 1598 1598
Taux de compression 11:1 11:1 11:1 11:1
Puissance maximum
(CEE) (kW)70 70 81 81
régime correspondant
(tours/min)6000 6000 5500 5500
Couple maximum (CEE)
(Nm)127 127 152 152
régime correspondant
(tours/min)4500 4500 4500 4500
Bougies d'allumage NGK DCPR7E-N-10 NGK DCPR7E-N-10 NGK - ZKR7BI – 10 NGK - ZKR7BI-10
CarburantEssence sans plomb non
inférieur à 95 R.O.N.
(Spécification EN228)Essence sans plomb non
inférieur à 95 R.O.N.
(Spécification EN228)Essence sans plomb non
inférieur à 95 R.O.N.
(Spécification EN228)Essence sans plomb non
inférieur à 95 R.O.N.
(Spécification EN228)
(*) Pour les versions/marchés qui le prévoient
221

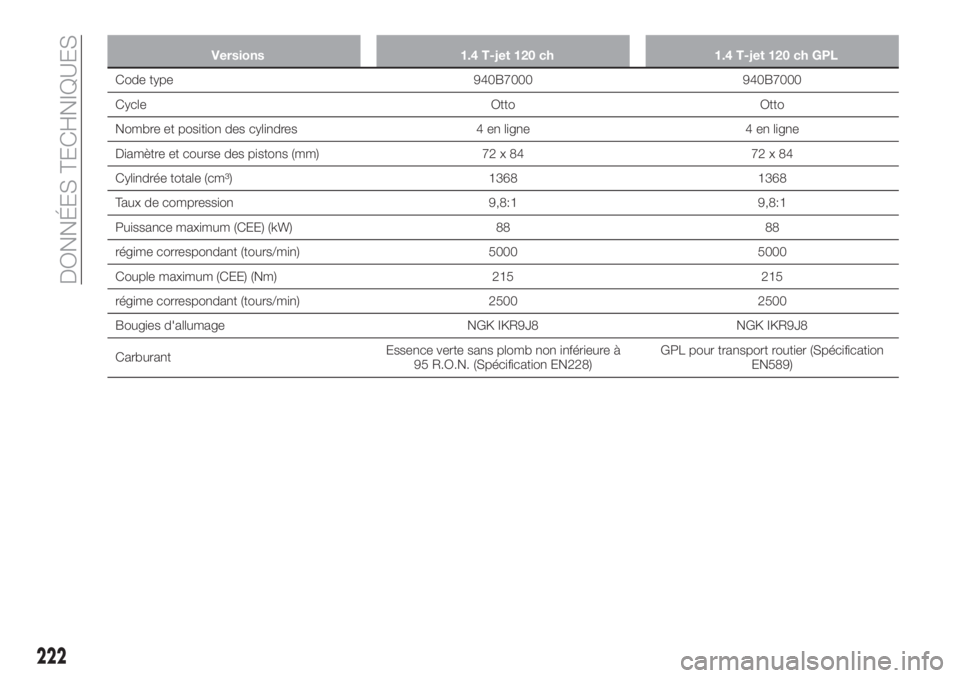

Versions 1.4 T-jet 120 ch 1.4 T-jet 120 ch GPL
Code type 940B7000 940B7000
Cycle Otto Otto
Nombre et position des cylindres 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 72 x 84 72 x 84
Cylindrée totale (cm³) 1368 1368
Taux de compression 9,8:1 9,8:1
Puissance maximum (CEE) (kW) 88 88
régime correspondant (tours/min) 5000 5000
Couple maximum (CEE) (Nm) 215 215
régime correspondant (tours/min) 2500 2500
Bougies d'allumage NGK IKR9J8 NGK IKR9J8
CarburantEssence verte sans plomb non inférieure à
95 R.O.N. (Spécification EN228)GPL pour transport routier (Spécification
EN589)
222
DONNÉES TECHNIQUES

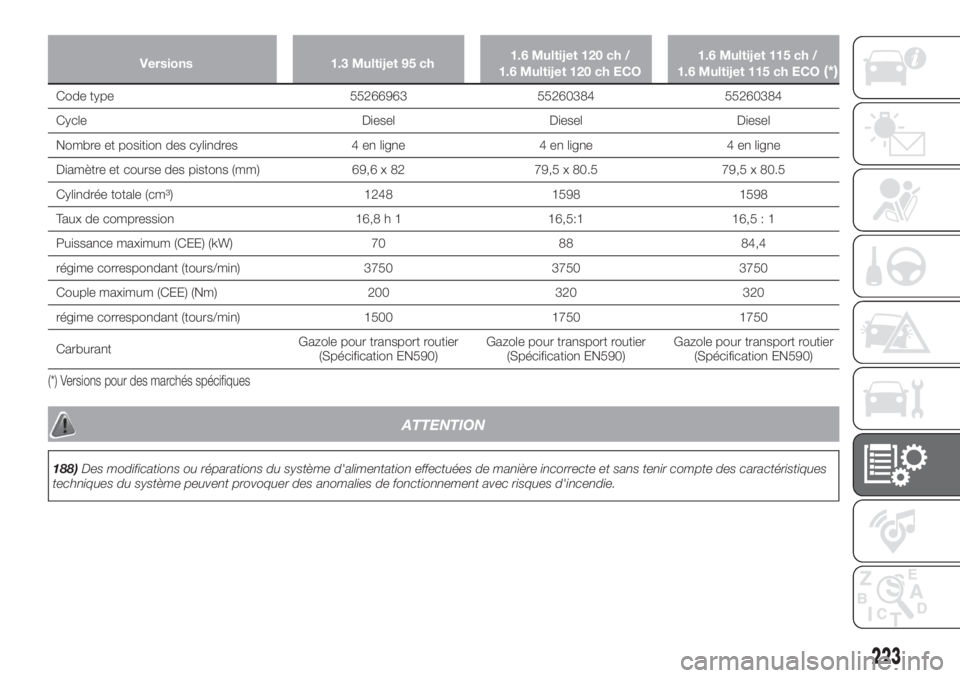

Versions 1.3 Multijet 95 ch1.6 Multijet 120 ch /
1.6 Multijet 120 ch ECO1.6 Multijet 115 ch /
1.6 Multijet 115 ch ECO(*)
Code type 55266963 55260384 55260384
Cycle Diesel Diesel Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 69,6 x 82 79,5 x 80.5 79,5 x 80.5
Cylindrée totale (cm³) 1248 1598 1598
Taux de compression 16,8 h 1 16,5:1 16,5 : 1
Puissance maximum (CEE) (kW) 70 88 84,4
régime correspondant (tours/min) 3750 3750 3750
Couple maximum (CEE) (Nm) 200 320 320
régime correspondant (tours/min) 1500 1750 1750
CarburantGazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)Gazole pour transport routier
(Spécification EN590)
(*) Versions pour des marchés spécifiques
ATTENTION
188)Des modifications ou réparations du système d'alimentation effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du système peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
223

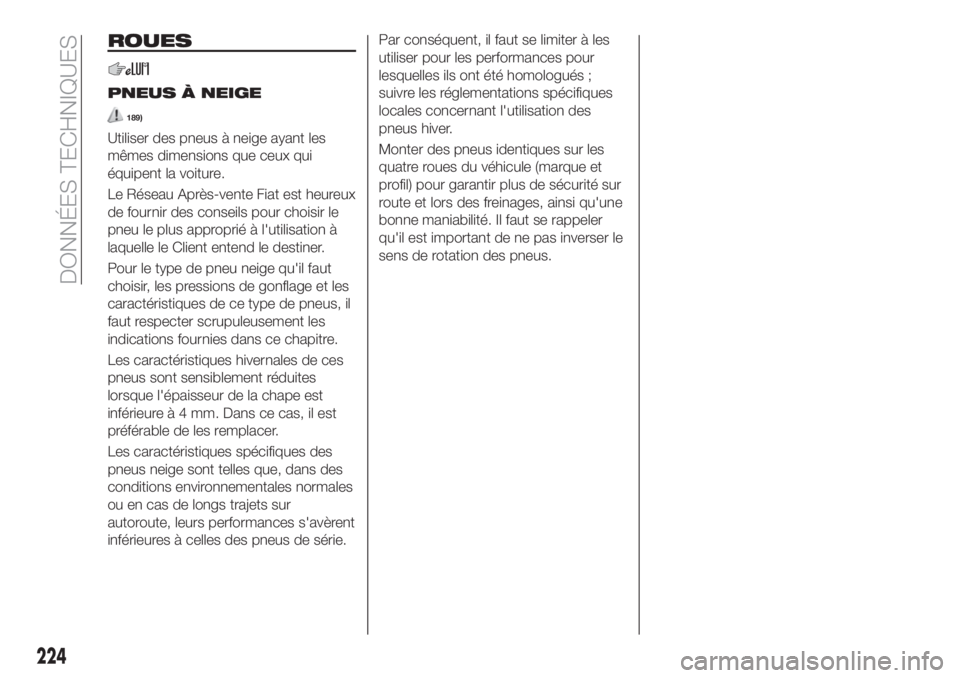

ROUES
PNEUS À NEIGE
189)
Utiliser des pneus à neige ayant les
mêmes dimensions que ceux qui
équipent la voiture.
Le Réseau Après-vente Fiat est heureux
de fournir des conseils pour choisir le
pneu le plus approprié à l'utilisation à
laquelle le Client entend le destiner.
Pour le type de pneu neige qu'il faut
choisir, les pressions de gonflage et les
caractéristiques de ce type de pneus, il
faut respecter scrupuleusement les
indications fournies dans ce chapitre.
Les caractéristiques hivernales de ces
pneus sont sensiblement réduites
lorsque l'épaisseur de la chape est
inférieure à 4 mm. Dans ce cas, il est
préférable de les remplacer.
Les caractéristiques spécifiques des
pneus neige sont telles que, dans des
conditions environnementales normales
ou en cas de longs trajets sur
autoroute, leurs performances s'avèrent
inférieures à celles des pneus de série.Par conséquent, il faut se limiter à les
utiliser pour les performances pour
lesquelles ils ont été homologués ;
suivre les réglementations spécifiques
locales concernant l'utilisation des
pneus hiver.
Monter des pneus identiques sur les
quatre roues du véhicule (marque et
profil) pour garantir plus de sécurité sur
route et lors des freinages, ainsi qu'une
bonne maniabilité. Il faut se rappeler
qu'il est important de ne pas inverser le
sens de rotation des pneus.
224
DONNÉES TECHNIQUES

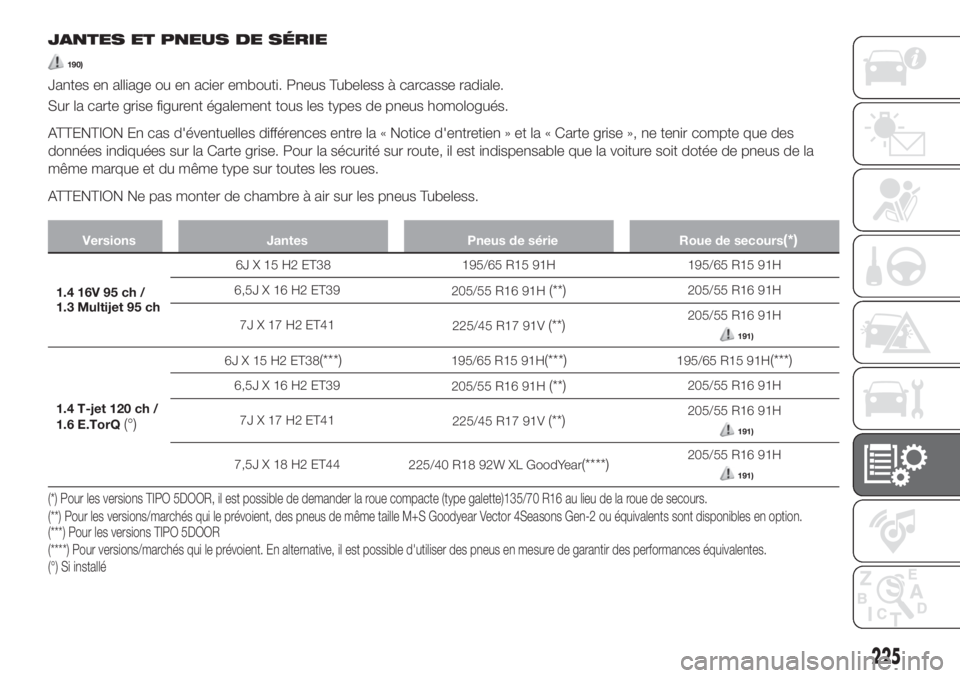

JANTES ET PNEUS DE SÉRIE
190)
Jantes en alliage ou en acier embouti. Pneus Tubeless à carcasse radiale.
Sur la carte grise figurent également tous les types de pneus homologués.
ATTENTION En cas d'éventuelles différences entre la « Notice d'entretien » et la « Carte grise », ne tenir compte que des
données indiquées sur la Carte grise. Pour la sécurité sur route, il est indispensable que la voiture soit dotée de pneus de la
même marque et du même type sur toutes les roues.
ATTENTION Ne pas monter de chambre à air sur les pneus Tubeless.
Versions Jantes Pneus de série Roue de secours(*)
1.4 16V 95 ch /
1.3 Multijet 95 ch6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
1.4 T-jet 120 ch /
1.6 E.TorQ(°)
6J X 15 H2 ET38(***)195/65 R15 91H(***)195/65 R15 91H(***)
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
191)
(*) Pour les versions TIPO 5DOOR, il est possible de demander la roue compacte (type galette)135/70 R16 au lieu de la roue de secours.
(**) Pour les versions/marchés qui le prévoient, des pneus de même taille M+S Goodyear Vector 4Seasons Gen-2 ou équivalents sont disponibles en option.
(°) Si installé (***) Pour les versions TIPO 5DOOR
(****) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
225

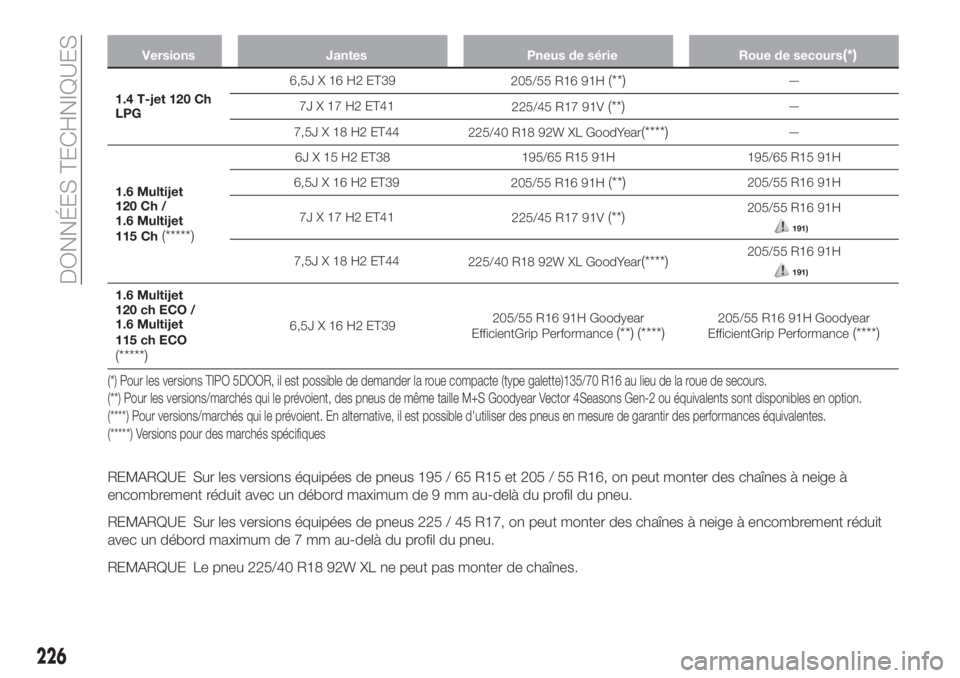

Versions Jantes Pneus de série Roue de secours(*)
1.4 T-jet 120 Ch
LPG6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
1.6 Multijet
120 Ch /
1.6 Multijet
115 Ch
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
191)
1.6 Multijet
120 ch ECO /
1.6 Multijet
115 ch ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*) Pour les versions TIPO 5DOOR, il est possible de demander la roue compacte (type galette)135/70 R16 au lieu de la roue de secours.
(**) Pour les versions/marchés qui le prévoient, des pneus de même taille M+S Goodyear Vector 4Seasons Gen-2 ou équivalents sont disponibles en option.
(****) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
(*****) Versions pour des marchés spécifiques
REMARQUE Sur les versions équipées de pneus 195 / 65 R15 et 205 / 55 R16, on peut monter des chaînes à neige à
encombrement réduit avec un débord maximum de 9 mm au-delà du profil du pneu.
REMARQUE Sur les versions équipées de pneus 225 / 45 R17, on peut monter des chaînes à neige à encombrement réduit
avec un débord maximum de 7 mm au-delà du profil du pneu.
REMARQUE Le pneu 225/40 R18 92W XL ne peut pas monter de chaînes.
226
DONNÉES TECHNIQUES

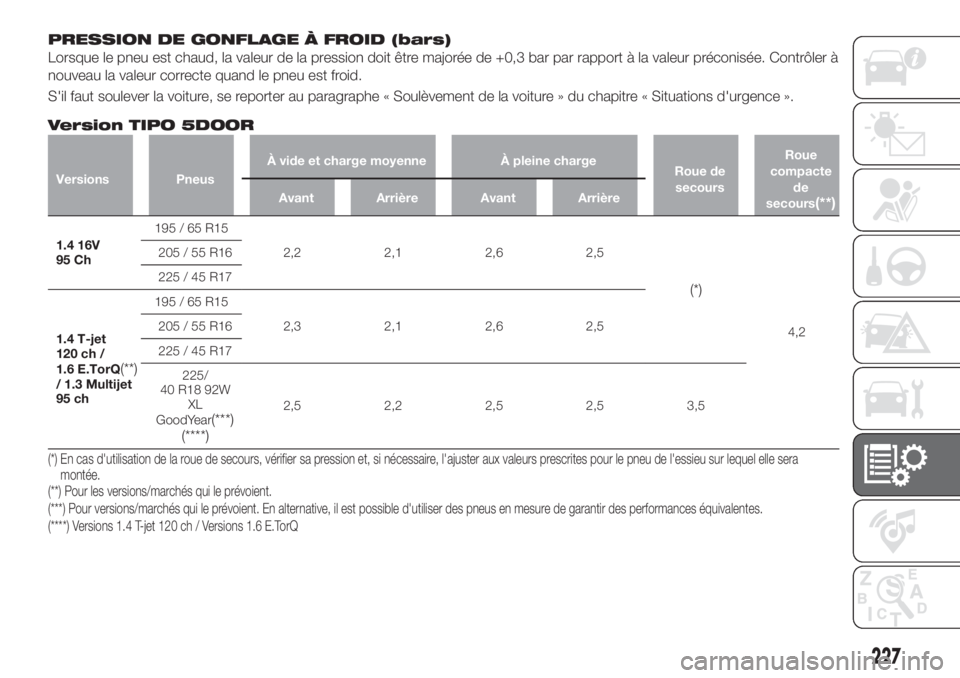

PRESSION DE GONFLAGE À FROID (bars)
Lorsque le pneu est chaud, la valeur de la pression doit être majorée de +0,3 bar par rapport à la valeur préconisée. Contrôler à
nouveau la valeur correcte quand le pneu est froid.
S'il faut soulever la voiture, se reporter au paragraphe « Soulèvement de la voiture » du chapitre « Situations d'urgence ».
Version TIPO 5DOOR
Versions PneusÀ vide et charge moyenne À pleine charge
Roue de
secoursRoue
compacte
de
secours
(**)Avant Arrière Avant Arrière
1.4 16V
95 Ch195 / 65 R15
2,2 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
1.4 T-jet
120 ch /
1.6 E.TorQ
(**)/ 1.3 Multijet
95 ch195 / 65 R15
2,3 2,1 2,6 2,5 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL
GoodYear
(***)
(****)2,5 2,2 2,5 2,5 3,5
(**) Pour les versions/marchés qui le prévoient. (*) En cas d'utilisation de la roue de secours, vérifier sa pression et, si nécessaire, l'ajuster aux valeurs prescrites pour le pneu de l'essieu sur lequel elle sera
montée.
(***) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
(****) Versions 1.4 T-jet 120 ch / Versions 1.6 E.TorQ
227

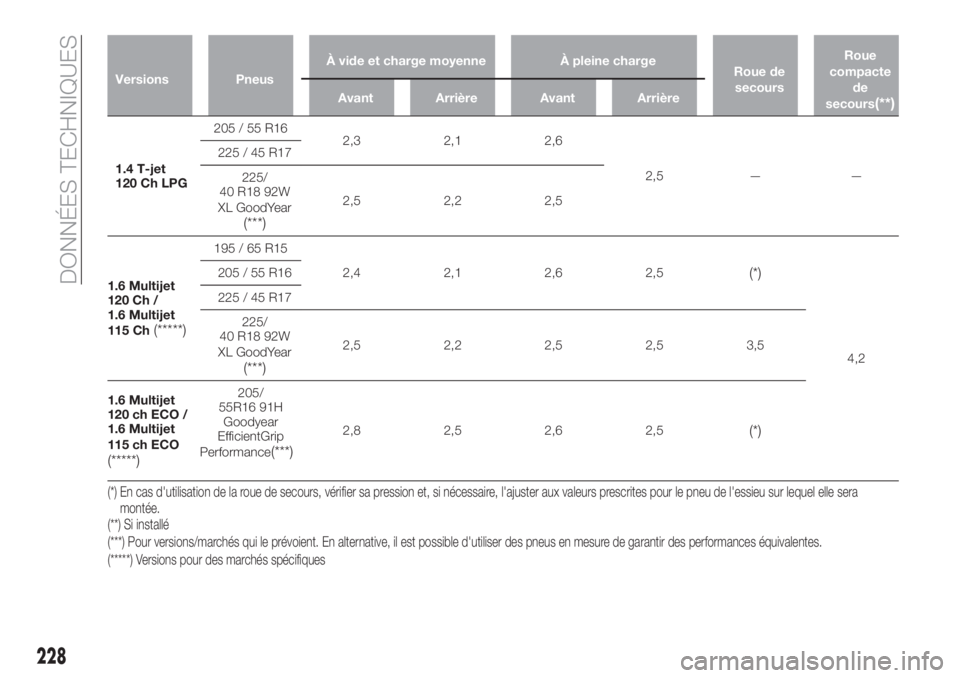

Versions PneusÀ vide et charge moyenne À pleine charge
Roue de
secoursRoue
compacte
de
secours
(**)Avant Arrière Avant Arrière
1.4 T-jet
120 Ch LPG205 / 55 R16
2,3 2,1 2,6
2,5 — — 225 / 45 R17
225/
40 R18 92W
XL GoodYear
(***)
2,5 2,2 2,5
1.6 Multijet
120 Ch /
1.6 Multijet
115 Ch
(*****)
195 / 65 R15
2,4 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL GoodYear(***)
2,5 2,2 2,5 2,5 3,5
1.6 Multijet
120 ch ECO /
1.6 Multijet
115 ch ECO
(*****)
205/
55R16 91H
Goodyear
EfficientGrip
Performance
(***)
2,8 2,5 2,6 2,5(*)
(**) Si installé
(***) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
(*****) Versions pour des marchés spécifiques (*) En cas d'utilisation de la roue de secours, vérifier sa pression et, si nécessaire, l'ajuster aux valeurs prescrites pour le pneu de l'essieu sur lequel elle sera
montée.
228
