FIAT TIPO 5DOORS STATION WAGON 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

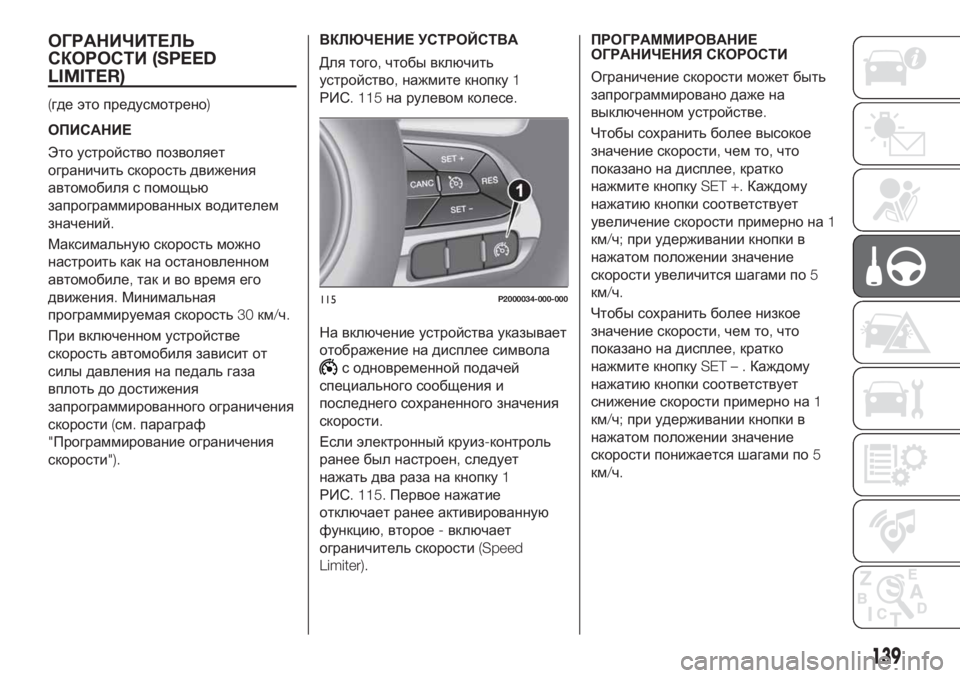

ОГРАНИЧИТЕЛЬ
СКОРОСТИ(SPEED
LIMITER)
(где это предусмотрено)
ОПИСАНИЕ
Это устройство позволяет
ограничить скорость движения
автомобиля с помощью
запрограммированных водителем
значений.
Максимальнуюскорость можно
настроить как на остановленном
автомобиле,так и во время его
движения.Минимальная
программируемая скорость30км/ч.
При включенном устройстве
скорость автомобиля зависит от
силы давления на педаль газа
вплоть до достижения
запрограммированного ограничения
скорости(см.параграф
"Программирование ограничения
скорости").
ВКЛЮЧЕНИЕ УСТРОЙСТВА
Для того,чтобы включить
устройство,нажмите кнопку1
РИС. 115на рулевом колесе.
На включение устройства указывает
отображение на дисплее символа
с одновременной подачей
специального сообщения и
последнего сохраненного значения
скорости.
Если электронный круиз-контроль
ранее был настроен,следует
нажать два раза на кнопку1
РИС. 115.Первое нажатие
отключает ранее активированную
функцию,второе-включает
ограничитель скорости(Speed
Limiter).
ПРОГРАММИРОВАНИЕ
ОГРАНИЧЕНИЯ СКОРОСТИ
Ограничение скорости может быть
запрограммировано даже на
выключенном устройстве.
Чтобы сохранить более высокое
значение скорости,чем то,что
показано на дисплее,кратко
нажмите кнопкуSET +.Каждому
нажатиюкнопки соответствует
увеличение скорости примерно на1
км/ч;при удерживании кнопки в
нажатом положении значение
скорости увеличится шагами по5
км/ч.
Чтобы сохранить более низкое
значение скорости,чем то,что
показано на дисплее,кратко
нажмите кнопкуSET – .Каждому
нажатиюкнопки соответствует
снижение скорости примерно на1
км/ч;при удерживании кнопки в
нажатом положении значение
скорости понижается шагами по5
км/ч.
115P2000034-000-000
139

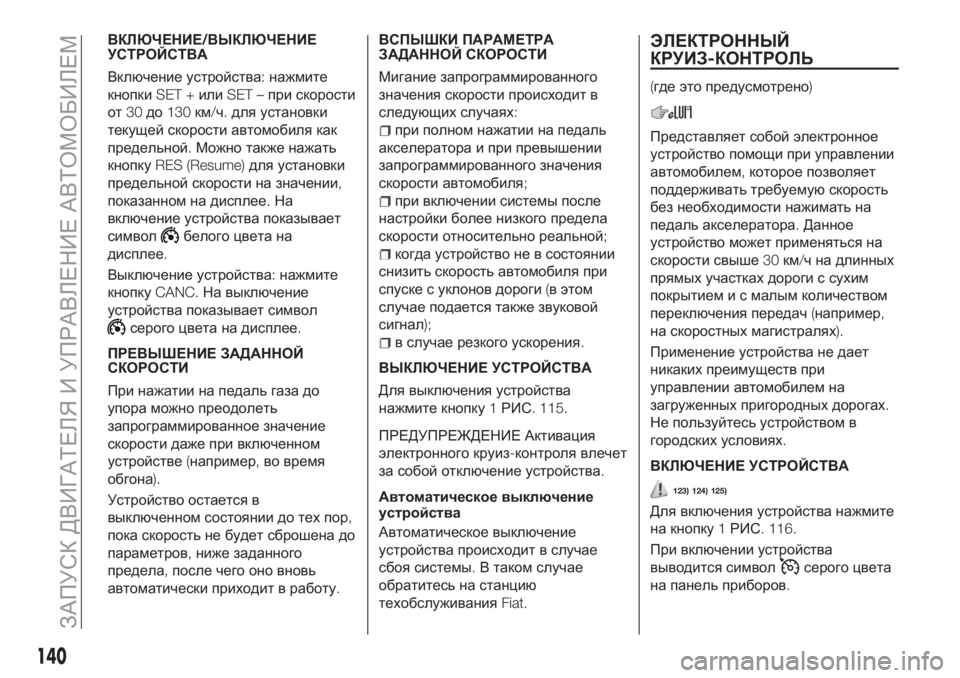

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
УСТРОЙСТВА
Включение устройства:нажмите
кнопкиSET +илиSET –при скорости
от30до130км/ч.для установки
текущей скорости автомобиля как
предельной.Можно также нажать
кнопкуRES (Resume)для установки
предельной скорости на значении,
показанном на дисплее.На
включение устройства показывает
символ
белого цвета на
дисплее.
Выключение устройства:нажмите
кнопкуCANC.На выключение
устройства показывает символ
серого цвета на дисплее.
ПРЕВЫШЕНИЕ ЗАДАННОЙ
СКОРОСТИ
При нажатии на педаль газа до
упора можно преодолеть
запрограммированное значение
скорости даже при включенном
устройстве(например,во время
обгона).
Устройство остается в
выключенном состоянии до тех пор,
пока скорость не будет сброшена до
параметров,ниже заданного
предела,после чего оно вновь
автоматически приходит в работу.
ВСПЫШКИ ПАРАМЕТРА
ЗАДАННОЙ СКОРОСТИ
Мигание запрограммированного
значения скорости происходит в
следующих случаях:
при полном нажатии на педаль
акселератора и при превышении
запрограммированного значения
скорости автомобиля;
при включении системы после
настройки более низкого предела
скорости относительно реальной;
когда устройство не в состоянии
снизить скорость автомобиля при
спуске с уклонов дороги(в этом
случае подается также звуковой
сигнал);
в случае резкого ускорения.
ВЫКЛЮЧЕНИЕ УСТРОЙСТВА
Для выключения устройства
нажмите кнопку1РИС. 115.
ПРЕДУПРЕЖДЕНИЕ Активация
электронного круиз-контроля влечет
за собой отключение устройства.
Автоматическое выключение
устройства
Автоматическое выключение
устройства происходит в случае
сбоя системы.В таком случае
обратитесь на станцию
техобслуживанияFiat.
ЭЛЕКТРОННЫЙ
КРУИЗ-КОНТРОЛЬ
(где это предусмотрено)
Представляет собой электронное
устройство помощи при управлении
автомобилем,которое позволяет
поддерживать требуемуюскорость
без необходимости нажимать на
педаль акселератора.Данное
устройство может применяться на
скорости свыше30км/ч на длинных
прямых участках дороги с сухим
покрытием и с малым количеством
переключения передач(например,
на скоростных магистралях).
Применение устройства не дает
никаких преимуществ при
управлении автомобилем на
загруженных пригородных дорогах.
Не пользуйтесь устройством в
городских условиях.
ВКЛЮЧЕНИЕ УСТРОЙСТВА
123) 124) 125)
Для включения устройства нажмите
на кнопку1РИС. 116.
При включении устройства
выводится символ
серого цвета
на панель приборов.
140
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

Устройство нельзя включать на1ой
или задней передаче,
рекомендуется включать его на3ей
или более высокой передаче.
НАСТРОЙКА НУЖНОЙ СКОРОСТИ
Последовательность выполнения
операций:
включите устройство нажатием
кнопки1РИС. 116;
по достижении автомобилем
нужной скорости нажмите кнопку
SET+(илиSET –)и отпустите ее,
чтобы включить устройство:после
освобождения педали газа
автомобиль будет двигаться на
заданной скорости.
При настроенной системе символ
будет белого цвета.
В случае необходимости(например,
во время обгона)можно увеличить
скорость нажатием педали газа.После того как педаль будет
отпущена,автомобиль вернется на
сохраненнуюранее скорость.
При включенном устройстве
автомобиль может увеличивать
заданнуюскорость на спусках по
сравнениюс заданной.
ИЗМЕНЕНИЕ СКОРОСТИ
Увеличение скорости
После активации электронного
устройстваCruise Controlможно
увеличить скорость нажатием
кнопкиSET +.
Удержание кнопки в нажатом
состоянии обеспечивает постоянное
увеличение скорости,которое
прекращается в момент
освобождения кнопки,таким
образом в памяти сохраняется
новое значение скорости.
Выполнять даннуюоперациюпри
желании поднять скорость
автомобиля на более высокое
значение.
Каждому нажатиюкнопкиSET +
соответствует тонкая настройка
заданной скорости.Уменьшение скорости
При включенном устройстве для
уменьшения скорости нажмите
кнопкуSET –.
Удержание кнопки в нажатом
состоянии обеспечивает постоянное
уменьшение скорости,которое
прекращается в момент
освобождения кнопки,таким
образом в памяти сохраняется
новое значение скорости.
Каждому нажатиюкнопкиSET -
соответствует тонкая настройка
заданной скорости.
ВЫЗОВ ИЗ ПАМЯТИ ЗАДАННОЙ
СКОРОСТИ
В исполнениях с АКПП(где
предусмотрено),действующих в
режимеD(автоматический ход),
чтобы вызвать заданное ранее
значение скорости,нажмите и
отпустите кнопкуRES (Resume).
В исполнениях с МКПП или с АКПП
(где предусмотрено)в режиме
Autostick (последовательное
переключение),чтобы вызвать
заданнуюранее скорость,
необходимо сначала приблизиться к
такой скорости и затем нажать и
отпустить кнопкуRES (Resume).
11607126J0002EM
141

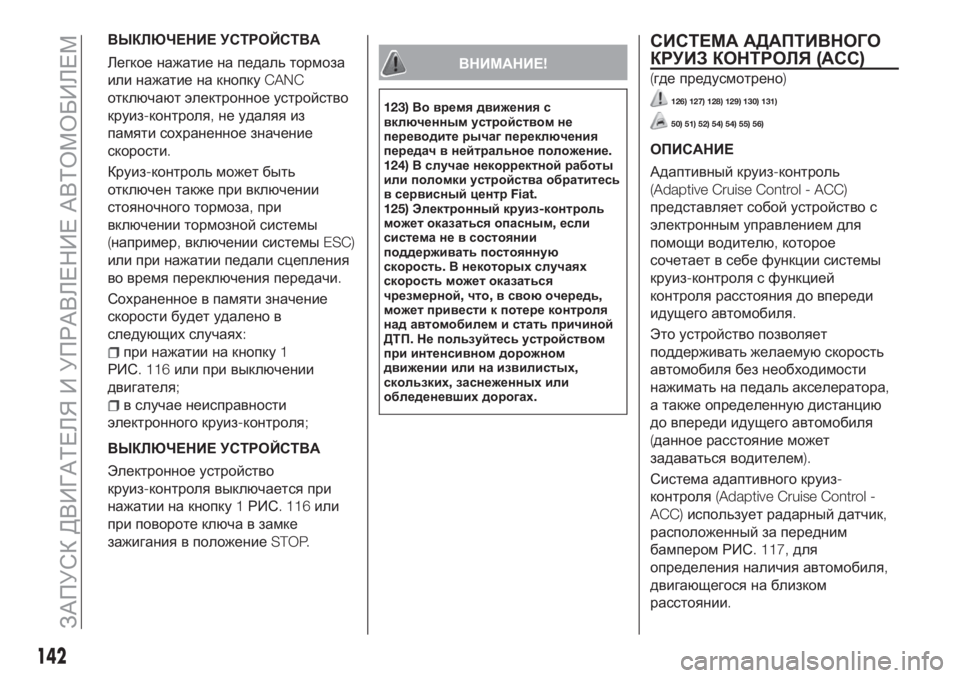

ВЫКЛЮЧЕНИЕ УСТРОЙСТВА
Легкое нажатие на педаль тормоза
или нажатие на кнопкуCANC
отключают электронное устройство
круиз-контроля,не удаляя из
памяти сохраненное значение
скорости.
Круиз-контроль может быть
отключен также при включении
стояночного тормоза,при
включении тормозной системы
(например,включении системыESC)
или при нажатии педали сцепления
во время переключения передачи.
Сохраненное в памяти значение
скорости будет удалено в
следующих случаях:
при нажатии на кнопку1
РИС. 116или при выключении
двигателя;
в случае неисправности
электронного круиз-контроля;
ВЫКЛЮЧЕНИЕ УСТРОЙСТВА
Электронное устройство
круиз-контроля выключается при
нажатии на кнопку1РИС. 116или
при повороте ключа в замке
зажигания в положениеSTOP.
ВНИМАНИЕ!
123)Во время движения с
включенным устройством не
переводите рычаг переключения
передач в нейтральное положение.
124)В случае некорректной работы
или поломки устройства обратитесь
в сервисный центрFiat.
125)Электронный круиз-контроль
может оказаться опасным,если
система не в состоянии
поддерживать постоянную
скорость.В некоторыхслучаях
скорость может оказаться
чрезмерной,что,в свою очередь,
может привести к потере контроля
над автомобилем и стать причиной
ДТП.Не пользуйтесь устройством
при интенсивном дорожном
движении или на извилистых,
скользких,заснеженныхили
обледеневшихдорогах.
СИСТЕМА АДАПТИВНОГО
КРУИЗ КОНТРОЛЯ(АСС)
(где предусмотрено)
126) 127) 128) 129) 130) 131)
50) 51) 52) 54) 54) 55) 56)
ОПИСАНИЕ
Адаптивный круиз-контроль
(Adaptive Cruise Control - ACC)
представляет собой устройство с
электронным управлением для
помощи водителю,которое
сочетает в себе функции системы
круиз-контроля с функцией
контроля расстояния до впереди
идущего автомобиля.
Это устройство позволяет
поддерживать желаемуюскорость
автомобиля без необходимости
нажимать на педаль акселератора,
а также определеннуюдистанцию
до впереди идущего автомобиля
(данное расстояние может
задаваться водителем).

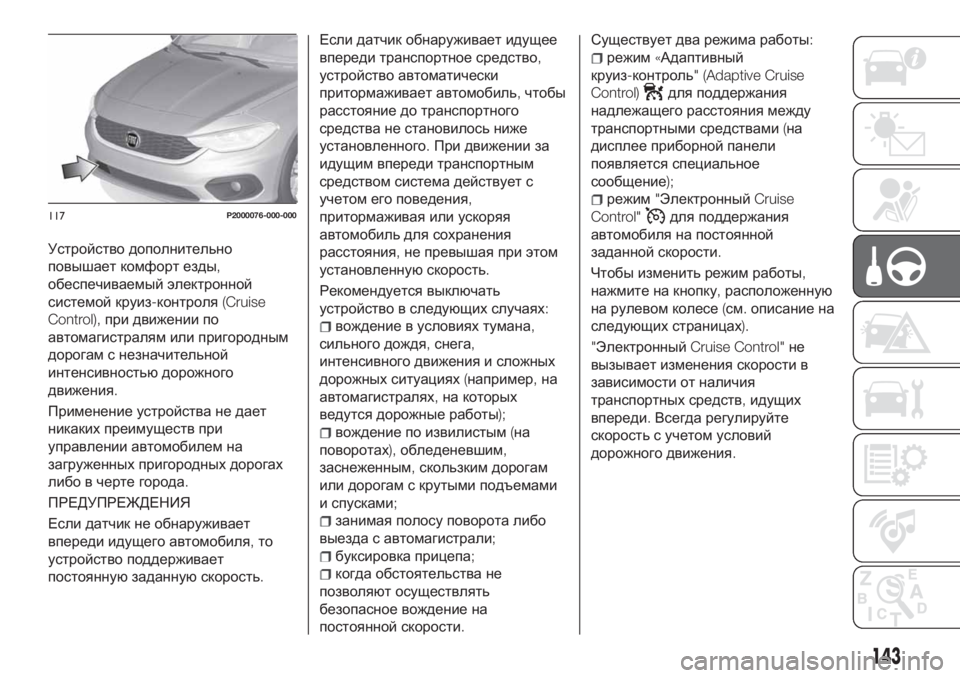

Система адаптивного круиз-
контроля(Adaptive Cruise Control -
ACC)использует радарный датчик,
расположенный за передним
бампером РИС. 117,для
определения наличия автомобиля,
двигающегося на близком
расстоянии.
142
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

Устройство дополнительно
повышает комфорт езды,
обеспечиваемый электронной
системой круиз-контроля(Cruise
Control),при движении по
автомагистралям или пригородным
дорогам с незначительной
интенсивностьюдорожного
движения.
Применение устройства не дает
никаких преимуществ при
управлении автомобилем на
загруженных пригородных дорогах
либо в черте города.
ПРЕДУПРЕЖДЕНИЯ
Если датчик не обнаруживает
впереди идущего автомобиля,то
устройство поддерживает
постояннуюзаданнуюскорость.Если датчик обнаруживает идущее
впереди транспортное средство,
устройство автоматически
притормаживает автомобиль,чтобы
расстояние до транспортного
средства не становилось ниже
установленного.При движении за
идущим впереди транспортным
средством система действует с
учетом его поведения,
притормаживая или ускоряя
автомобиль для сохранения
расстояния,не превышая при этом
установленнуюскорость.
Рекомендуется выключать
устройство в следующих случаях:
вождение в условиях тумана,
сильного дождя,снега,
интенсивного движения и сложных
дорожных ситуациях(например,на
автомагистралях,на которых
ведутся дорожные работы);
вождение по извилистым(на
поворотах),обледеневшим,
заснеженным,скользким дорогам
или дорогам с крутыми подъемами
и спусками;
занимая полосу поворота либо
выезда с автомагистрали;
буксировка прицепа;
когда обстоятельства не
позволяют осуществлять
безопасное вождение на
постоянной скорости.Существует два режима работы:
режим«Адаптивный
круиз-контроль" (Adaptive Cruise
Control)
для поддержания
надлежащего расстояния между
транспортными средствами(на
дисплее приборной панели
появляется специальное
сообщение);
режим"ЭлектронныйCruise
Control"
для поддержания
автомобиля на постоянной
заданной скорости.
Чтобы изменить режим работы,
нажмите на кнопку,расположенную
на рулевом колесе(см.описание на
следующих страницах).
"ЭлектронныйCruise Control"не
вызывает изменения скорости в
зависимости от наличия
транспортных средств,идущих
впереди.Всегда регулируйте
скорость с учетом условий
дорожного движения.117P2000076-000-000
143

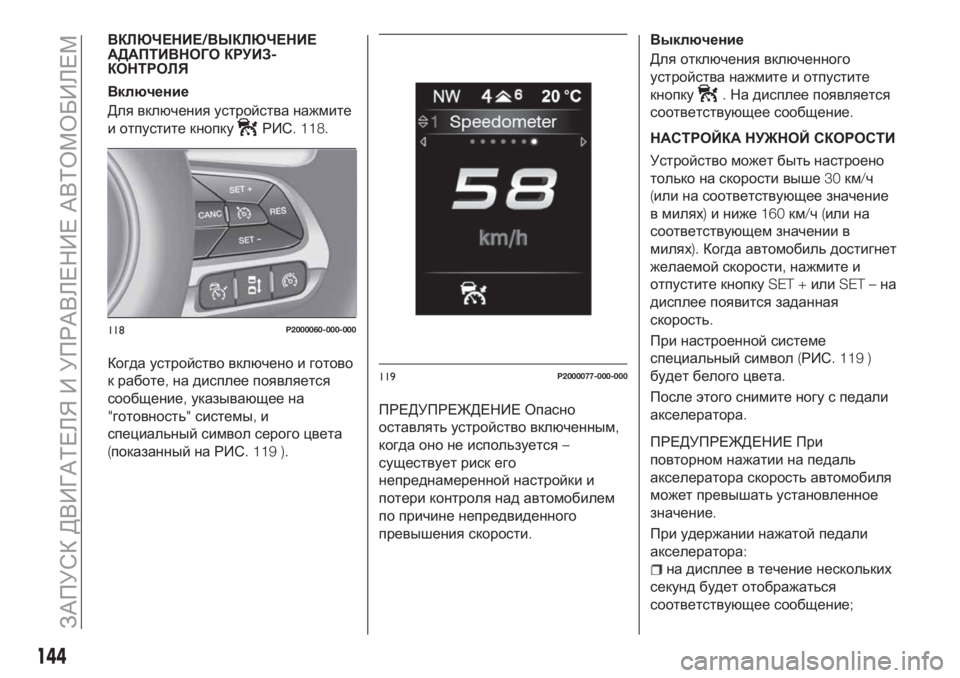

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
АДАПТИВНОГО КРУИЗ-
КОНТРОЛЯ
Включение
Для включения устройства нажмите
и отпустите кнопку
РИС. 118.
Когда устройство включено и готово
к работе,на дисплее появляется
сообщение,указывающее на
"готовность"системы,и
специальный символ серого цвета
(показанный на РИС. 119 ).
ПРЕДУПРЕЖДЕНИЕ Опасно
оставлять устройство включенным,
когда оно не используется–
существует риск его
непреднамеренной настройки и
потери контроля над автомобилем
по причине непредвиденного
превышения скорости.
Выключение
Для отключения включенного
устройства нажмите и отпустите
кнопку
.На дисплее появляется
соответствующее сообщение.
НАСТРОЙКА НУЖНОЙ СКОРОСТИ
Устройство может быть настроено
только на скорости выше30км/ч
(или на соответствующее значение
в милях)и ниже160км/ч(или на
соответствующем значении в
милях).Когда автомобиль достигнет
желаемой скорости,нажмите и
отпустите кнопкуSET +илиSET –на
дисплее появится заданная
скорость.
При настроенной системе
специальный символ(РИС. 119 )
будет белого цвета.
После этого снимите ногу с педали
акселератора.
ПРЕДУПРЕЖДЕНИЕ При
повторном нажатии на педаль
акселератора скорость автомобиля
может превышать установленное
значение.
При удержании нажатой педали
акселератора:
на дисплее в течение нескольких
секунд будет отображаться
соответствующее сообщение;
118P2000060-000-000
119P2000077-000-000
144
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

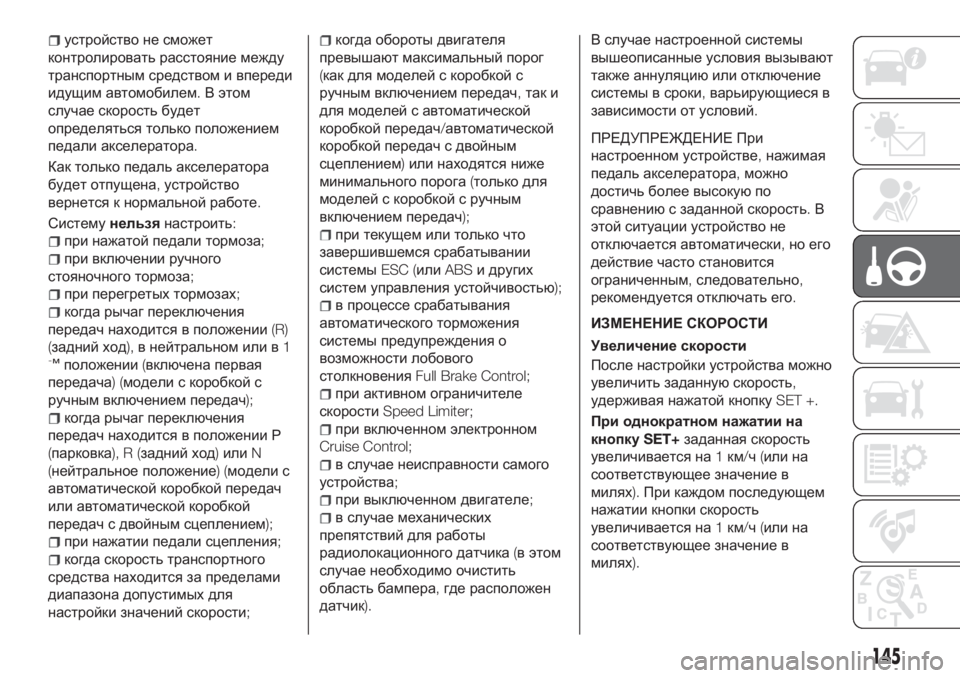

устройство не сможет
контролировать расстояние между
транспортным средством и впереди
идущим автомобилем.В этом
случае скорость будет
определяться только положением
педали акселератора.
Как только педаль акселератора
будет отпущена,устройство
вернется к нормальной работе.
Системунельзянастроить:
при нажатой педали тормоза;
при включении ручного
стояночного тормоза;
при перегретых тормозах;
когда рычаг переключения
передач находится в положении(R)
(задний ход),в нейтральном или в1
-мположении(включена первая
передача)(модели с коробкой с
ручным включением передач);
когда рычаг переключения
передач находится в положении Р
(парковка),R(задний ход)илиN
(нейтральное положение)(модели с
автоматической коробкой передач
или автоматической коробкой
передач с двойным сцеплением);
при нажатии педали сцепления;
когда скорость транспортного
средства находится за пределами
диапазона допустимых для
настройки значений скорости;
когда обороты двигателя
превышают максимальный порог
(как для моделей с коробкой с
ручным включением передач,так и
для моделей с автоматической
коробкой передач/автоматической
коробкой передач с двойным
сцеплением)или находятся ниже
минимального порога(только для
моделей с коробкой с ручным
включением передач);
при текущем или только что
завершившемся срабатывании
системыESC (илиABSи других
систем управления устойчивостью);
в процессе срабатывания
автоматического торможения
системы предупреждения о
возможности лобового
столкновенияFull Brake Control;
при активном ограничителе
скоростиSpeed Limiter;
при включенном электронном
Cruise Control;
в случае неисправности самого
устройства;
при выключенном двигателе;
в случае механических
препятствий для работы
радиолокационного датчика(в этом
случае необходимо очистить
область бампера,где расположен
датчик).В случае настроенной системы
вышеописанные условия вызывают
также аннуляциюили отключение
системы в сроки,варьирующиеся в
зависимости от условий.
ПРЕДУПРЕЖДЕНИЕ При
настроенном устройстве,нажимая
педаль акселератора,можно
достичь более высокуюпо
сравнениюс заданной скорость.В
этой ситуации устройство не
отключается автоматически,но его
действие часто становится
ограниченным,следовательно,
рекомендуется отключать его.
ИЗМЕНЕНИЕ СКОРОСТИ
Увеличение скорости
После настройки устройства можно
увеличить заданнуюскорость,
удерживая нажатой кнопкуSET +.
При однократном нажатии на
кнопкуSET+заданная скорость
увеличивается на1км/ч(или на
соответствующее значение в
милях).При каждом последующем
нажатии кнопки скорость
увеличивается на1км/ч(или на
соответствующее значение в
милях).
145

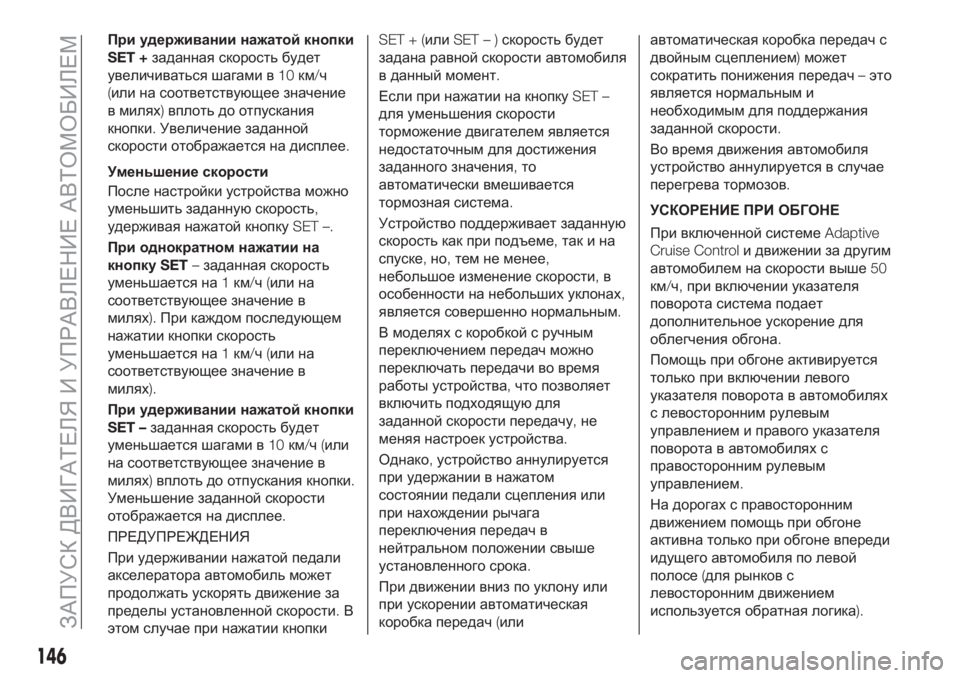

При удерживании нажатой кнопки
SET +заданная скорость будет
увеличиваться шагами в10км/ч
(или на соответствующее значение
в милях)вплоть до отпускания
кнопки.Увеличение заданной
скорости отображается на дисплее.
Уменьшение скорости
После настройки устройства можно
уменьшить заданнуюскорость,
удерживая нажатой кнопкуSET –.
При однократном нажатии на
кнопкуSET–заданная скорость
уменьшается на1км/ч(или на
соответствующее значение в
милях).При каждом последующем
нажатии кнопки скорость
уменьшается на1км/ч(или на
соответствующее значение в
милях).
При удерживании нажатой кнопки
SET –заданная скорость будет
уменьшается шагами в10км/ч(или
на соответствующее значение в
милях)вплоть до отпускания кнопки.
Уменьшение заданной скорости
отображается на дисплее.
ПРЕДУПРЕЖДЕНИЯ
При удерживании нажатой педали
акселератора автомобиль может
продолжать ускорять движение за
пределы установленной скорости.В
этом случае при нажатии кнопкиSET + (илиSET – )скорость будет
задана равной скорости автомобиля
в данный момент.
Если при нажатии на кнопкуSET –
для уменьшения скорости
торможение двигателем является
недостаточным для достижения
заданного значения,то
автоматически вмешивается
тормозная система.
Устройство поддерживает заданную
скорость как при подъеме,так и на
спуске,но,тем не менее,
небольшое изменение скорости,в
особенности на небольших уклонах,
является совершенно нормальным.
В моделях с коробкой с ручным
переключением передач можно
переключать передачи во время
работы устройства,что позволяет
включить подходящую для
заданной скорости передачу,не
меняя настроек устройства.
Однако,устройство аннулируется
при удержании в нажатом
состоянии педали сцепления или
при нахождении рычага
переключения передач в
нейтральном положении свыше
установленного срока.
При движении вниз по уклону или
при ускорении автоматическая
коробка передач(илиавтоматическая коробка передач с
двойным сцеплением)может
сократить понижения передач–это
является нормальным и
необходимым для поддержания
заданной скорости.
Во время движения автомобиля
устройство аннулируется в случае
перегрева тормозов.
УСКОРЕНИЕ ПРИ ОБГОНЕ
При включенной системеAdaptive
Cruise Controlи движении за другим
автомобилем на скорости выше50
км/ч,при включении указателя
поворота система подает
дополнительное ускорение для
облегчения обгона.
Помощь при обгоне активируется
только при включении левого
указателя поворота в автомобилях
с левосторонним рулевым
управлением и правого указателя
поворота в автомобилях с
правосторонним рулевым
управлением.
На дорогах с правосторонним
движением помощь при обгоне
активна только при обгоне впереди
идущего автомобиля по левой
полосе(для рынков с
левосторонним движением
используется обратная логика).
146
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

При переходе автомобиля с дорог с
левосторонним движением на
дороги с правосторонним
движением устройство
автоматически определяет
направление движения потока.В
этом случае помощь при обгоне
активна только при обгоне справа.
Это дополнительное ускорение
активируется при использовании
водителем правого сигнала
поворота.
В этом случае устройство больше
не будет выполнять функцию
помощи при обгоне с левой
стороны,пока не определит,что
автомобиль вернулся на дорогу с
правосторонним движением.
ПРЕДУПРЕЖДЕНИЕ В исполнениях
с автоматической коробкой передач
с двойным сцеплением функция
ECOвоздействует также на
реактивность ускорения системы
Adaptive Cruise Control.При
потребности в более энергичном
стиле вождения можно отключить
функциюECOили нажать на педаль
акселератора.Во втором случае
при отпускании педали
акселератора восстанавливается
нормальная работа системы
Adaptive Cruise Control.ВЫЗОВ ИЗ ПАМЯТИ ЗАДАННОЙ
СКОРОСТИ
После того,как система была
аннулирована,но не отключена,
если ранее была задана некоторая
скорость,просто нажмите на кнопку
RES (Resume)и снимите ногу с
педали акселератора,чтобы
вызвать эту скорость из памяти.
Система будет настроена на
последнюю сохраненную в памяти
скорость.
Прежде чем вызывать из памяти
предварительно установленную
скорость,необходимо приблизиться
к ней,нажать кнопкуRES (Resume)и
отпустить ее.
ПРЕДУПРЕЖДЕНИЕ Функция
вызова из памяти должна
использоваться,только если
дорожные и транспортные условия
это позволяют.Вызов из памяти
скорости,слишком высокой или
слишком низкой для текущих
дорожных и транспортных условий,
может вызвать ускорение или
замедление автомобиля.
Несоблюдение этих
предупреждений может привести к
несчастным случаям или

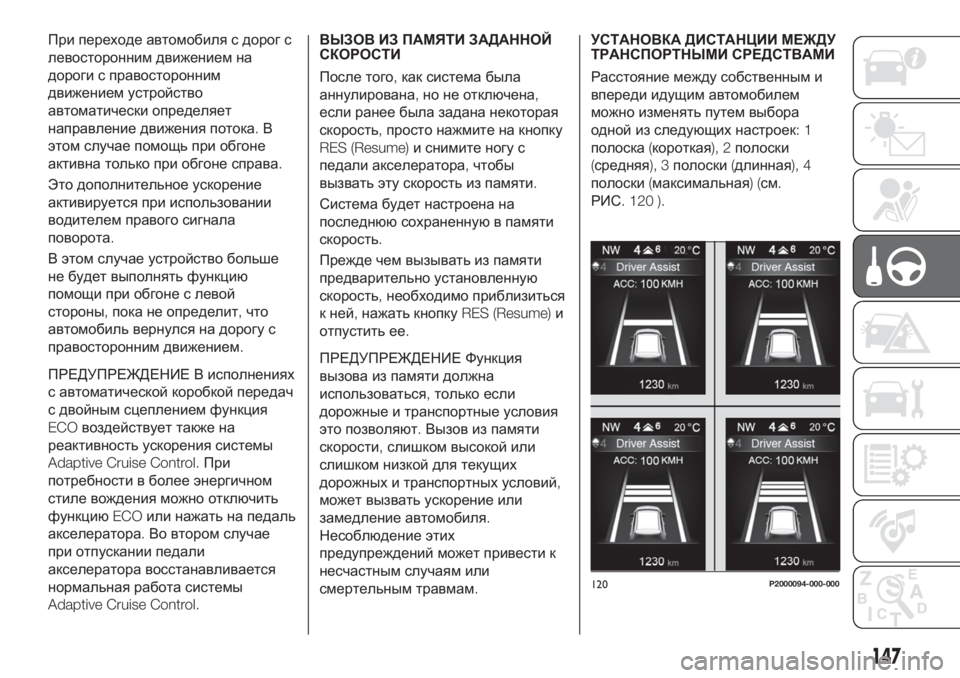

смертельным травмам.УСТАНОВКА ДИСТАНЦИИ МЕЖДУ
ТРАНСПОРТНЫМИ СРЕДСТВАМИ
Расстояние между собственным и
впереди идущим автомобилем
можно изменять путем выбора
одной из следующих настроек:1
полоска(короткая), 2полоски
(средняя), 3полоски(длинная), 4
полоски(максимальная)(см.
РИС. 120 ).
120P2000094-000-000
147

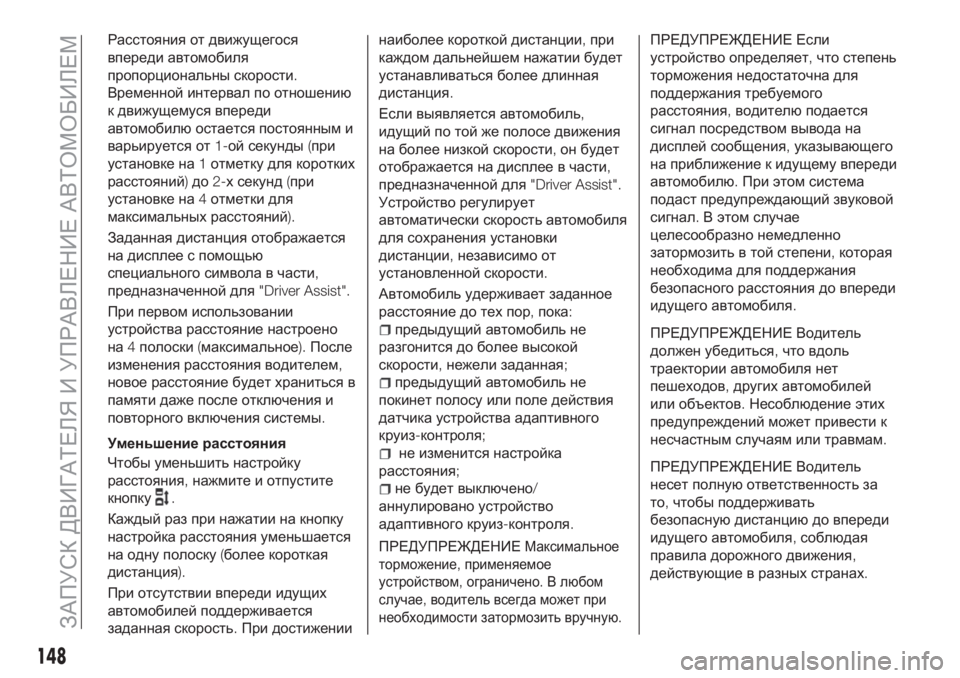

Расстояния от движущегося
впереди автомобиля
пропорциональны скорости.
Временной интервал по отношению
к движущемуся впереди
автомобилюостается постоянным и
варьируется от1-ой секунды(при
установке на1отметку для коротких
расстояний)до2-х секунд(при
установке на4отметки для
максимальных расстояний).
Заданная дистанция отображается
на дисплее с помощью
специального символа в части,
предназначенной для"Driver Assist".
При первом использовании
устройства расстояние настроено
на4полоски(максимальное).После
изменения расстояния водителем,
новое расстояние будет храниться в
памяти даже после отключения и
повторного включения системы.
Уменьшение расстояния
Чтобы уменьшить настройку
расстояния,нажмите и отпустите
кнопку
.
Каждый раз при нажатии на кнопку
настройка расстояния уменьшается
на одну полоску(более короткая
дистанция).
При отсутствии впереди идущих
автомобилей поддерживается
заданная скорость.При достижениинаиболее короткой дистанции,при
каждом дальнейшем нажатии будет
устанавливаться более длинная
дистанция.
Если выявляется автомобиль,
идущий по той же полосе движения
на более низкой скорости,он будет
отображается на дисплее в части,
предназначенной для"Driver Assist".
Устройство регулирует
автоматически скорость автомобиля
для сохранения установки
дистанции,независимо от
установленной скорости.
Автомобиль удерживает заданное
расстояние до тех пор,пока:
предыдущий автомобиль не
разгонится до более высокой
скорости,нежели заданная;
предыдущий автомобиль не
покинет полосу или поле действия
датчика устройства адаптивного
круиз-контроля;
не изменится настройка
расстояния;
не будет выключено/
аннулировано устройство
адаптивного круиз-контроля.
ПРЕДУПРЕЖДЕНИЕМаксимальное
торможение,применяемое
устройством,ограничено.В любом
случае,водитель всегда может при
необходимости затормозить вручную.
ПРЕДУПРЕЖДЕНИЕ Если
устройство определяет,что степень
торможения недостаточна для
поддержания требуемого
расстояния,водителюподается
сигнал посредством вывода на
дисплей сообщения,указывающего
на приближение к идущему впереди
автомобилю.При этом система
подаст предупреждающий звуковой
сигнал.В этом случае
целесообразно немедленно
затормозить в той степени,которая
необходима для поддержания
безопасного расстояния до впереди
идущего автомобиля.
ПРЕДУПРЕЖДЕНИЕ Водитель
должен убедиться,что вдоль
траектории автомобиля нет
пешеходов,других автомобилей
или объектов.Несоблюдение этих
предупреждений может привести к
несчастным случаям или травмам.
ПРЕДУПРЕЖДЕНИЕ Водитель
несет полнуюответственность за
то,чтобы поддерживать
безопаснуюдистанциюдо впереди
идущего автомобиля,соблюдая
правила дорожного движения,
действующие в разных странах.
148
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
