для замены ламп фонаря заднего
хода2следует просто извлечь
стекляннуюлампу из
соответствующего патрона;
после выполнения замены вновь
установите ламповый патрон на
прозрачнуюкрышку и закрутите
винты4РИС. 147;
установите блок на двери
багажного отделения и,при помощи
прилагаемого в комплекте
Г-образного ключа1и
соответствующей шестигранной
втулки2,затяните до упора
крепежные гайки3;
затем поставьте на место
смотровое окошко1РИС. 146,
убедившись в его правильной
блокировке.

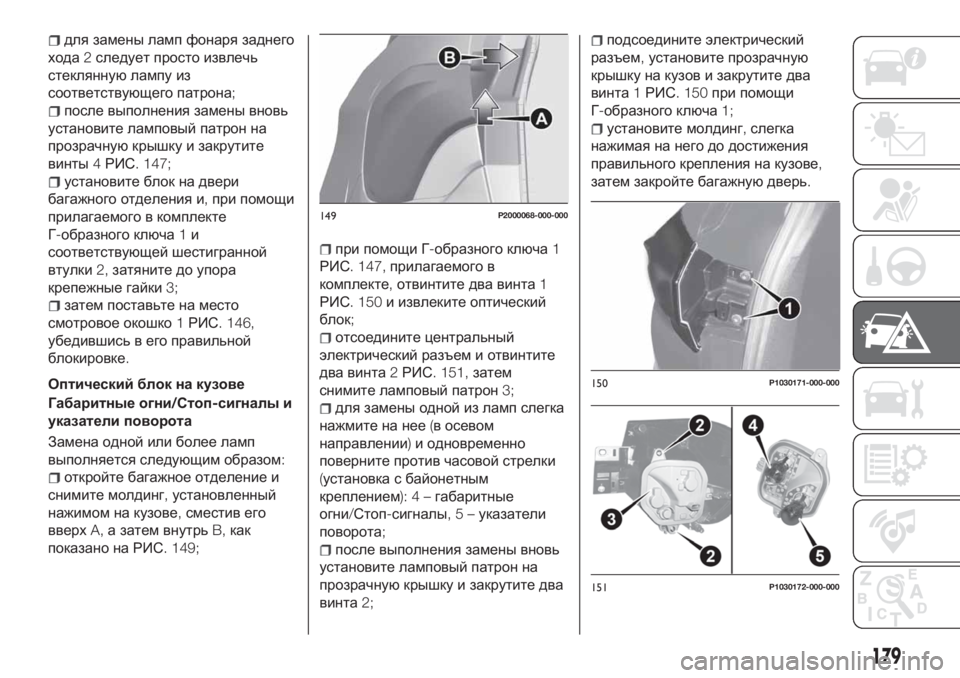

Оптический блок на кузове
Габаритные огни/Стоп-сигналы и
указатели поворота
Замена одной или более ламп
выполняется следующим образом:
откройте багажное отделение и
снимите молдинг,установленный
нажимом на кузове,сместив его
вверхA,а затем внутрьB,как
показано на РИС. 149;
при помощи Г-образного ключа1
РИС. 147,прилагаемого в
комплекте,отвинтите два винта1
РИС. 150и извлеките оптический
блок;
отсоедините центральный
электрический разъем и отвинтите
два винта2РИС. 151,затем
снимите ламповый патрон3;
для замены одной из ламп слегка
нажмите на нее(в осевом
направлении)и одновременно
поверните против часовой стрелки
(установка с байонетным
креплением):4–габаритные
огни/Стоп-сигналы,5–указатели
поворота;
после выполнения замены вновь
установите ламповый патрон на
прозрачнуюкрышку и закрутите два
винта2;
подсоедините электрический
разъем,установите прозрачную
крышку на кузов и закрутите два
винта1РИС. 150при помощи
Г-образного ключа1;
установите молдинг,слегка
нажимая на него до достижения
правильного крепления на кузове,
затем закройте багажнуюдверь.
149P2000068-000-000
150P1030171-000-000
151P1030172-000-000
179

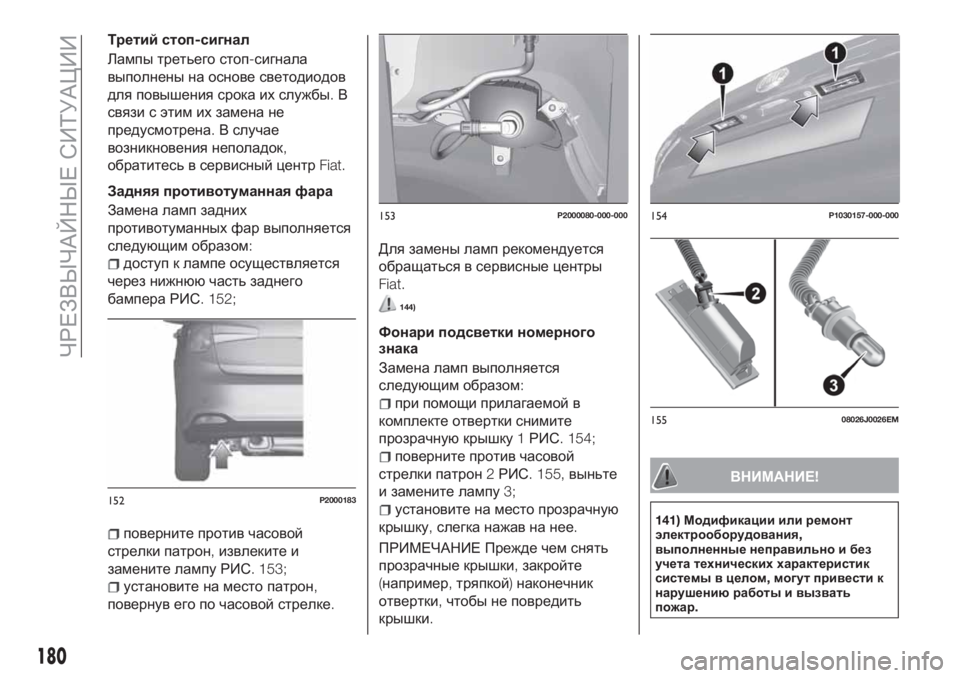

Третий стоп-сигнал
Лампы третьего стоп-сигнала
выполнены на основе светодиодов
для повышения срока их службы.В
связи с этим их замена не
предусмотрена.В случае
возникновения неполадок,
обратитесь в сервисный центрFiat.
Задняя противотуманная фара
Замена ламп задних
противотуманных фар выполняется
следующим образом:
доступ к лампе осуществляется
через нижнюю часть заднего
бампера РИС. 152;
поверните против часовой
стрелки патрон,извлеките и
замените лампу РИС. 153;
установите на место патрон,
повернув его по часовой стрелке.Для замены ламп рекомендуется
обращаться в сервисные центры
Fiat.
144)
Фонари подсветки номерного
знака
Замена ламп выполняется
следующим образом:
при помощи прилагаемой в
комплекте отвертки снимите
прозрачнуюкрышку1РИС. 154;
поверните против часовой
стрелки патрон2РИС. 155,выньте
и замените лампу3;
установите на место прозрачную
крышку,слегка нажав на нее.
ПРИМЕЧАНИЕ Прежде чем снять
прозрачные крышки,закройте
(например,тряпкой)наконечник
отвертки,чтобы не повредить
крышки.
ВНИМАНИЕ!
141)Модификации или ремонт
электрооборудования,
выполненные неправильно и без
учета технических характеристик
системы в целом,могут привести к
нарушению работы и вызвать
пожар.
152P2000183
153P2000080-000-000154P1030157-000-000
15508026J0026EM
180

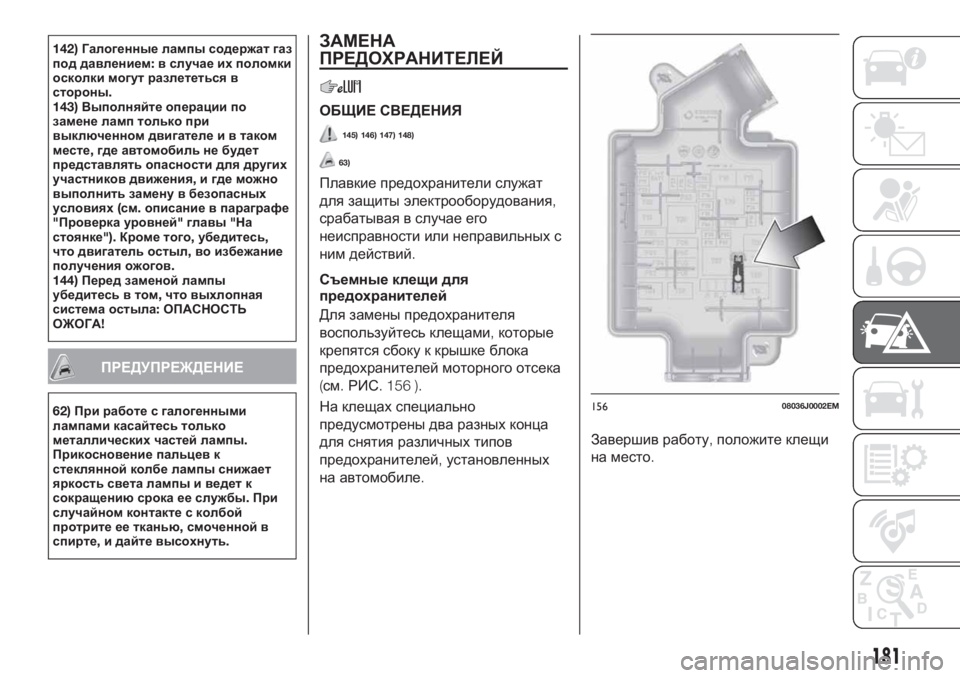

ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

142)Галогенные лампы содержат газ
под давлением:в случае ихполомки
осколки могут разлететься в
стороны.
143)Выполняйте операции по
замене ламп только при
выключенном двигателе и в таком
месте,где автомобиль не будет
представлять опасности для других
участников движения,и где можно
выполнить замену в безопасных
условиях(см.описание в параграфе
"Проверка уровней"главы"На
стоянке").Кроме того,убедитесь,
что двигатель остыл,во избежание
получения ожогов.
144)Перед заменой лампы
убедитесь в том,что выхлопная
система остыла:ОПАСНОСТЬ
ОЖОГА!
ПРЕДУПРЕЖДЕНИЕ
62)При работе с галогенными
лампами касайтесь только
металлическихчастей лампы.
Прикосновение пальцев к
стеклянной колбе лампы снижает
яркость света лампы и ведет к
сокращению срока ее службы.При
случайном контакте с колбой
протрите ее тканью,смоченной в
спирте,и дайте высохнуть.
ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ СВЕДЕНИЯ
145) 146) 147) 148)
63)
Плавкие предохранители служат
для защиты электрооборудования,
срабатывая в случае его
неисправности или неправильных с
ним действий.
Съемные клещи для
предохранителей
Для замены предохранителя
воспользуйтесь клещами,которые
крепятся сбоку к крышке блока
предохранителей моторного отсека
(см.РИС. 156 ).
На клещах специально
предусмотрены два разных конца
для снятия различных типов
предохранителей,установленных
на автомобиле.Завершив работу,положите клещи
на место.
15608036J0002EM
181

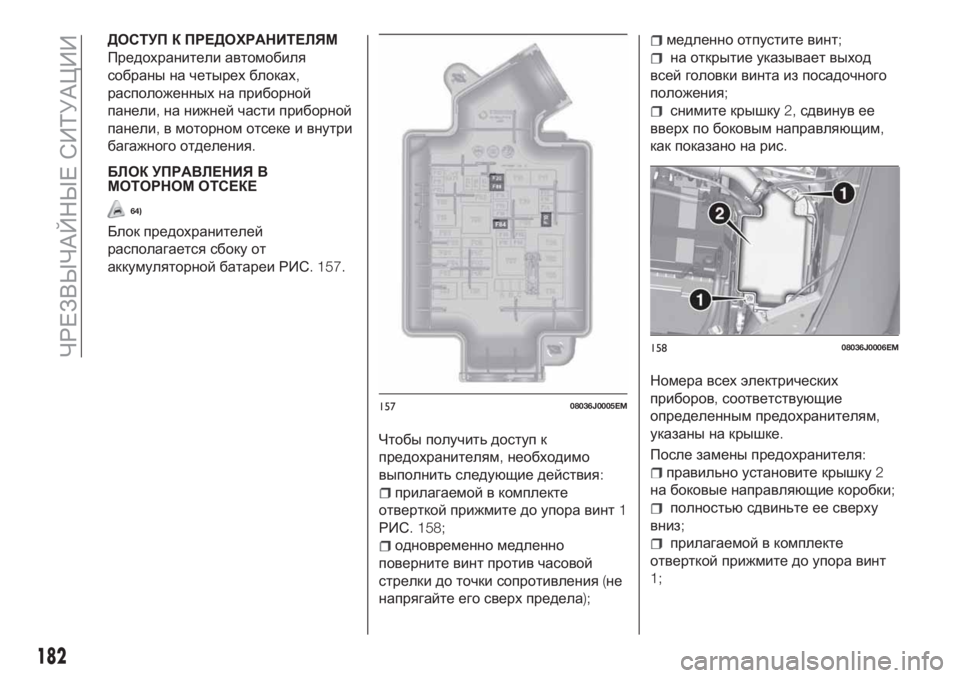

ДОСТУП К ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля
собраны на четырех блоках,
расположенных на приборной
панели,на нижней части приборной
панели,в моторном отсеке и внутри
багажного отделения.
БЛОК УПРАВЛЕНИЯ В
МОТОРНОМ ОТСЕКЕ
64)
Блок предохранителей
располагается сбоку от
аккумуляторной батареи РИС. 157.
Чтобы получить доступ к
предохранителям,необходимо
выполнить следующие действия:
прилагаемой в комплекте
отверткой прижмите до упора винт1
РИС. 158;
одновременно медленно
поверните винт против часовой
стрелки до точки сопротивления(не
напрягайте его сверх предела);
медленно отпустите винт;
на открытие указывает выход
всей головки винта из посадочного
положения;
снимите крышку2,сдвинув ее
вверх по боковым направляющим,
как показано на рис.
Номера всех электрических
приборов,соответствующие
определенным предохранителям,
указаны на крышке.
После замены предохранителя:
правильно установите крышку2
на боковые направляющие коробки;
полностьюсдвиньте ее сверху
вниз;
прилагаемой в комплекте
отверткой прижмите до упора винт
1;
15708036J0005EM
15808036J0006EM
182
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

одновременно медленно
поверните винт по часовой стрелке
до места сопротивления(не
напрягайте его сверх предела);
медленно отпустите винт;
на закрытие указывает
вхождение всей головки винта в
посадочное положение.

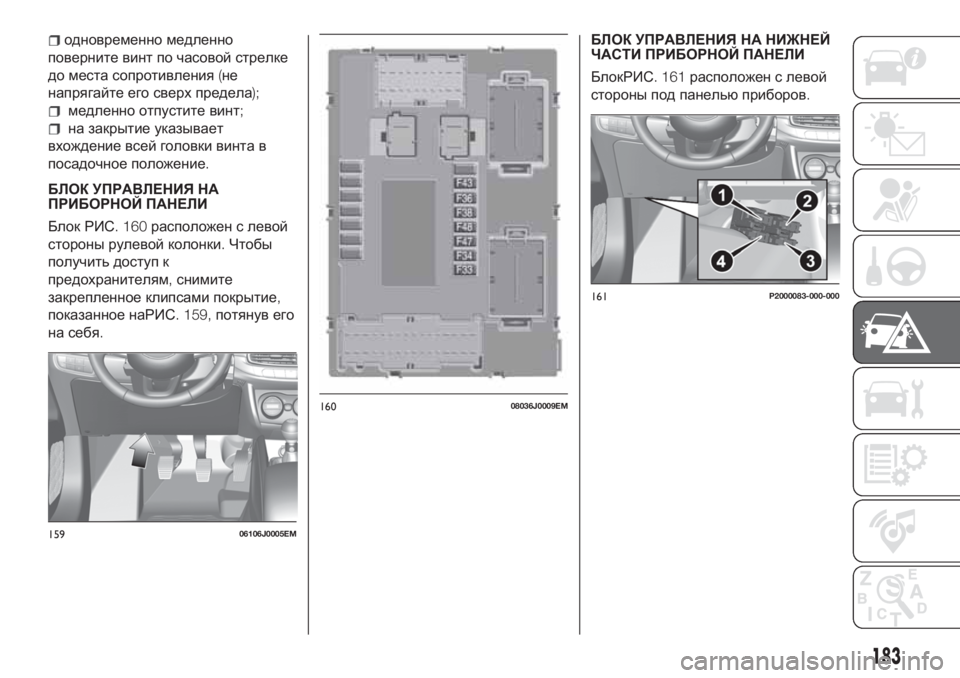

БЛОК УПРАВЛЕНИЯ НА
ПРИБОРНОЙ ПАНЕЛИ
Блок РИС. 160расположен с левой
стороны рулевой колонки.Чтобы
получить доступ к
предохранителям,снимите
закрепленное клипсами покрытие,
показанное наРИС. 159,потянув его
на себя.
БЛОК УПРАВЛЕНИЯ НА НИЖНЕЙ
ЧАСТИ ПРИБОРНОЙ ПАНЕЛИ
БлокРИС. 161расположен с левой
стороны под панельюприборов.
15906106J0005EM
16008036J0009EM
161P2000083-000-000
183

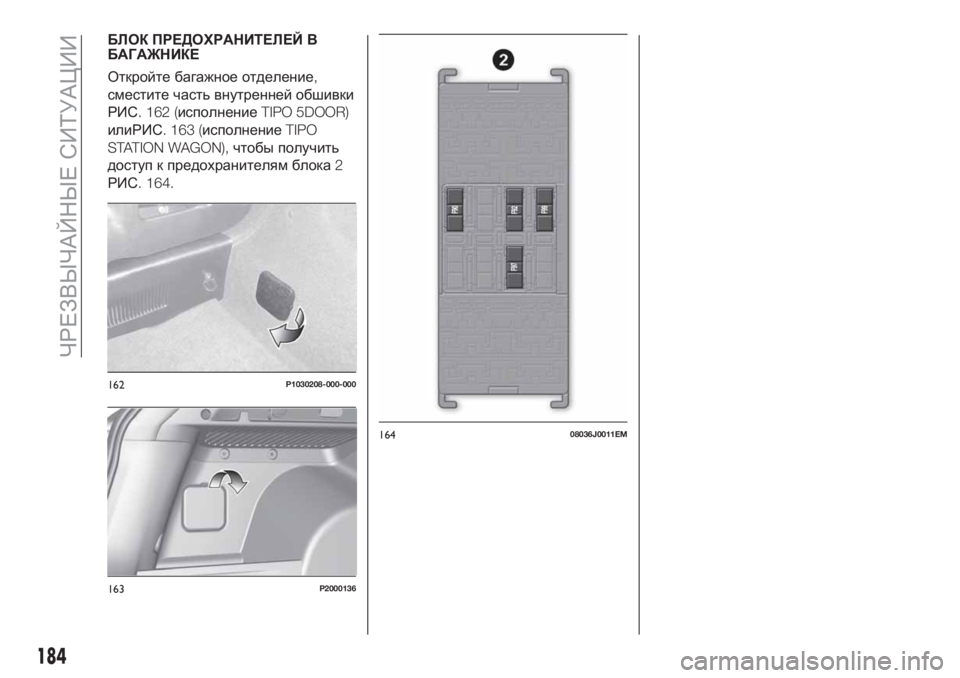

БЛОК ПРЕДОХРАНИТЕЛЕЙ В
БАГАЖНИКЕ
Откройте багажное отделение,
сместите часть внутренней обшивки
РИС. 162 (исполнениеTIPO 5DOOR)
илиРИС. 163 (исполнениеTIPO
STATION WAGON),чтобы получить
доступ к предохранителям блока2
РИС. 164.
162P1030208-000-000
163P2000136
16408036J0011EM
184
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

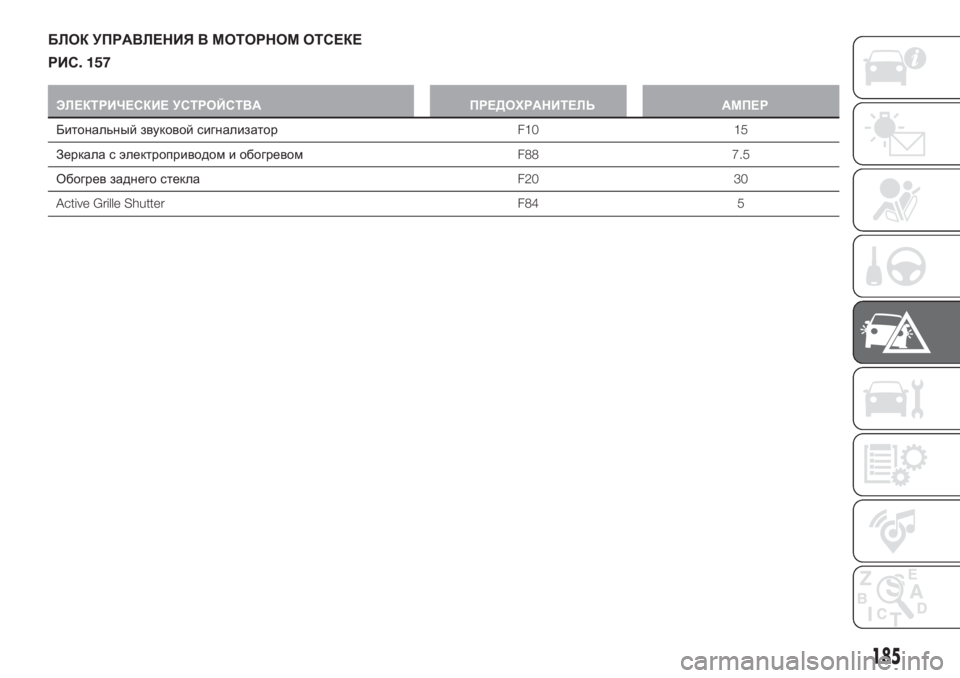

БЛОК УПРАВЛЕНИЯ В МОТОРНОМ ОТСЕКЕ
РИС. 157
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Битональный звуковой сигнализаторF10 15
Зеркала с электроприводом и обогревомF88 7.5
Обогрев заднего стеклаF20 30
Active Grille Shutter F84 5
185

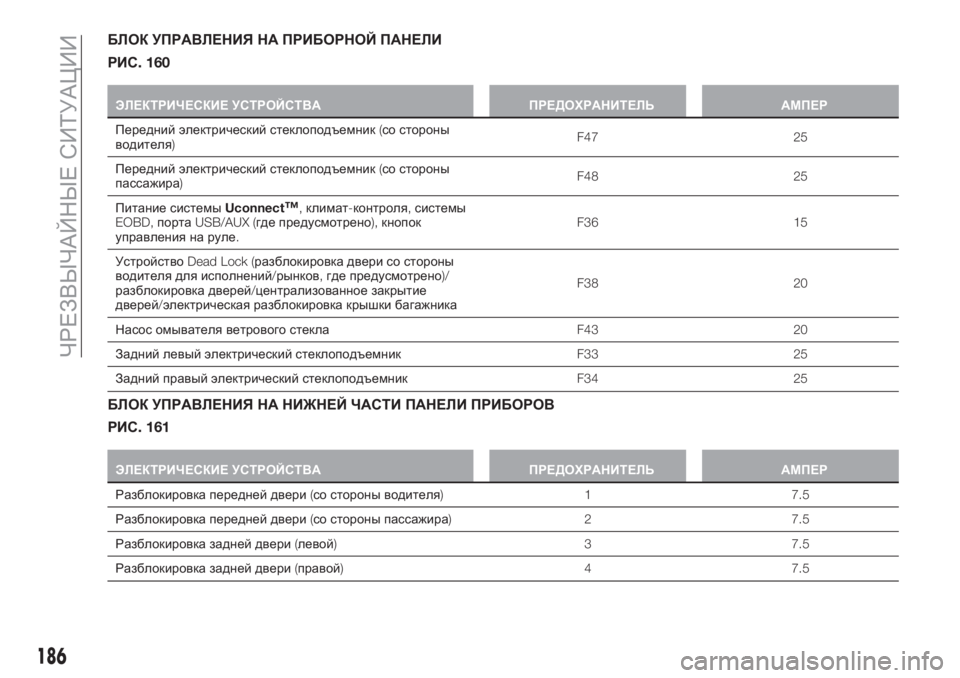

БЛОК УПРАВЛЕНИЯ НА ПРИБОРНОЙ ПАНЕЛИ
РИС. 160
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Передний электрический стеклоподъемник(со стороны
водителя)F47 25
Передний электрический стеклоподъемник(со стороны
пассажира)F48 25
Питание системыUconnect
™,климат-контроля,системы
EOBD,портаUSB/AUX (где предусмотрено),кнопок
управления на руле.F36 15
УстройствоDead Lock (разблокировка двери со стороны
водителя для исполнений/рынков,где предусмотрено)/
разблокировка дверей/централизованное закрытие
дверей/электрическая разблокировка крышки багажникаF38 20
Насос омывателя ветрового стеклаF43 20
Задний левый электрический стеклоподъемникF33 25
Задний правый электрический стеклоподъемникF34 25
БЛОК УПРАВЛЕНИЯ НА НИЖНЕЙ ЧАСТИ ПАНЕЛИ ПРИБОРОВ
РИС. 161
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Разблокировка передней двери(со стороны водителя) 1 7.5
Разблокировка передней двери(со стороны пассажира) 2 7.5
Разблокировка задней двери(левой) 3 7.5
Разблокировка задней двери(правой) 4 7.5
186
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

БЛОК ПРЕДОХРАНИТЕЛЕЙ В БАГАЖНИКЕ
РИС. 164
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Задняя электрическая розетка12 V F97 15
Обогрев переднего сиденья(сторона водителя) F99 10
Обогрев переднего сиденья(сторона пассажира) F92 10
Регулировка поясничной опоры в переднем сиденье
водителяF90 10
ВНИМАНИЕ!
145)При повторном сгорании предохранителя обращаться в сервисный центрFiat.
146)Ни в коем случае не меняйте предохранитель на другой с большей силой тока.ОПАСНОСТЬ ВОЗГОРАНИЯ
147)В случае срабатывания предохранителя,НЕ описанного на данной и предыдущей страницах,обратитесь в
сервисный центрFiat.
148)Перед заменой предохранителя убедитесь,что замок зажигания приведен в положениеSTOP,механический ключ
(при его наличии)извлечен из замка зажигания,а все электроприборы выключены.
ПРЕДУПРЕЖДЕНИЕ
63)Никогда не ставить на место сгоревшего предохранителя металлическую проволоку или другой неподходящий
материал.
64)Если возникает необходимость мытья моторного отсека,не направляйте струи воды непосредственно на блок
предохранителей и на привод стеклоочистителей.
187

ЗАМЕНА КОЛЕСА
ДОМКРАТ
Это следует знать:
вес домкрата2,15кг;
домкрат не подлежит ремонту;в
случае поломки его следует
заменить на новый
нельзя устанавливать на домкрат
никакие другие устройства,кроме
поворотной рукоятки.
Техобслуживание
Избегать образования отложений
грязи на"червячных винтах";
Следить за тем,чтобы
"червячные винты"всегда были
смазаны;
Запрещается вносить изменения
в домкрат.
Условия,при которыхего нельзя
использовать
Температура ниже-40°C;
На песчаном или илистом грунте;
На неровных участках;
На дорогах с сильным уклоном;
В тяжелых климатических
условиях:при грозах,тайфунах,
циклонах,вьюгах,ураганах и т.д.;
При прямом контакте с
двигателем или для ремонтных
работ под поднятым автомобилем;
На суднах.
ПРОЦЕДУРА ЗАМЕНЫ КОЛЕСА
149) 150) 151) 152) 153) 154)
65) 66)
Последовательность выполнения
операций:
остановите автомобиль в таком
месте,где он не будет
представлять опасности для других
участников движения и где можно
выполнить замену колеса в
безопасных условиях.дорожное
покрытие должно быть по
возможности ровным и достаточно
твердым.
заглушите двигатель,включите
аварийные огни и включите
стояночный тормоз;
включите первую или заднюю
передачу или,для исполнений с
автоматической коробкой передач
(где предусмотрено),переключите
рычаг переключения передач в
положениеP(Стоянка);
Наденьте светоотражающий
жилет до выхода из автомобиля(в
любом случае придерживайтесь
действующих норм страны
эксплуатации);
откройте багажный отсек,
поднимите коврик обшивки и
закрепите его с помощью
специального язычка на стопорном
механизме,имеющемся на заднейполке РИС. 165 (только для
исполненияTIPO 5DOOR);
Потяните за язычок,
расположенный на коврике
РИС. 166(только для исполнения
TIPO 5DOOR),и поднимите его;
165P2000069-000-000
