6- 28 MANUTENZIONE "FAI-DA-TE"
G290A01A
3. Verificare che il veicolo sia scarico
(eccezion fatta per il rifornimento completo di refrigerante, olio motoree carburante, e per la ruota di scorta, il martinetto e gli attrezzi in dotazione). Fare salire il guidatoreal posto di guida, oppure installare sul veicolo un peso equivalente.
4. Pulire i vetri dei proiettori ed accenderli (anabbaglianti).
5. Aprire il cofano.
Orientamento Verticale Orientamento Orizzontale
6. Tracciare la verticale (che deve passare per il centro di ciascun proiettore) e l'orizzontale (che deve passare per il centro di ciascun
proiettore) sullo schermo usato per la regolazione.

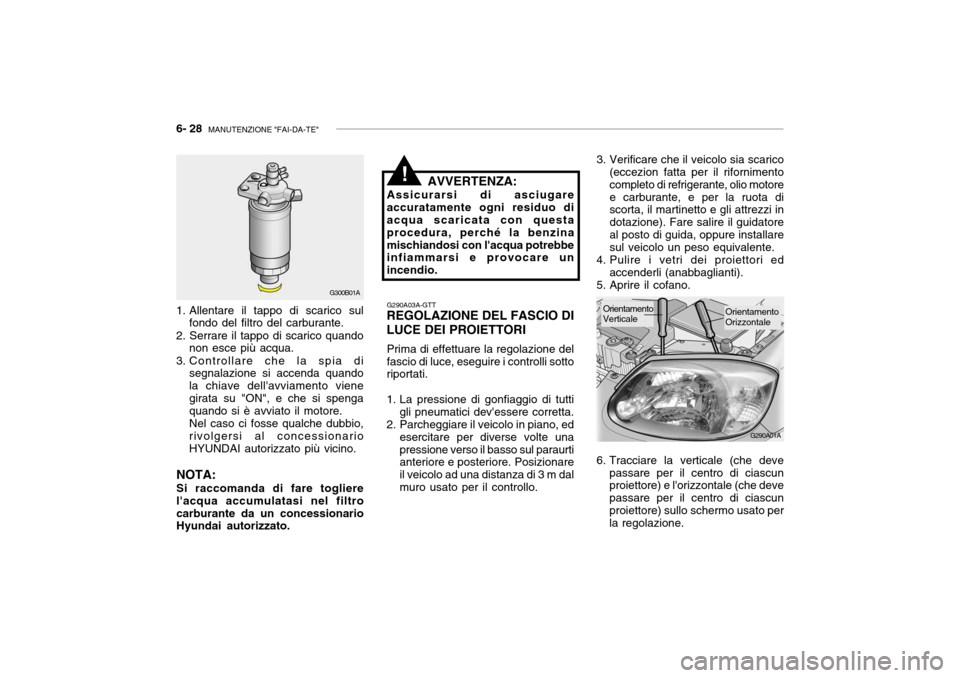

1. Allentare il tappo di scarico sul fondo del filtro del carburante.
2. Serrare il tappo di scarico quando non esce più acqua.
3. Controllare che la spia di segnalazione si accenda quando la chiave dell'avviamento vienegirata su "ON", e che si spenga quando si è avviato il motore. Nel caso ci fosse qualche dubbio, rivolgersi al concessionario HYUNDAI autorizzato più vicino.
NOTA: Si raccomanda di fare togliere l'acqua accumulatasi nel filtrocarburante da un concessionario Hyundai autorizzato. AVVERTENZA:
Assicurarsi di asciugare accuratamente ogni residuo di acqua scaricata con questa procedura, perché la benzinamischiandosi con l'acqua potrebbe infiammarsi e provocare un incendio.
!
G290A03A-GTT
REGOLAZIONE DEL FASCIO DI LUCE DEI PROIETTORI
Prima di effettuare la regolazione del fascio di luce, eseguire i controlli sotto riportati.
1. La pressione di gonfiaggio di tutti gli pneumatici dev'essere corretta.
2. Parcheggiare il veicolo in piano, ed
esercitare per diverse volte una pressione verso il basso sul paraurti anteriore e posteriore. Posizionare il veicolo ad una distanza di 3 m dalmuro usato per il controllo.
G300B01A

MANUTENZIONE "FAI-DA-TE" 6- 29
G290B01A
G290B03A-GTT
Regolazione dopo il riattacco del gruppo dei proiettori
Se sono state effettuate delle
riparazioni alla parte anteriore della carrozzeria del veicolo e il gruppo deiproiettori è stato staccato e quindi
riattaccato, si deve controllare l'orientamento del fascio di luceutilizzando lo schermo apposito, come indicato nella figura. Accendere l'interruttore dei proiettori (posizioneluci anabbaglianti).
Tracciare quindi una linea parallela
30 mm sotto la linea orizzontale.
7. Regolare quindi il fascio di luce di
ciascun anabbagliante, facendo combaciare la linea che delimita il contorno del fascio luminoso con la linea parallela (utilizzare uncacciavite per viti con taglio a croce) - ORIENTAMENTO VERTICALE
8. Regolare poi il fascio di luce di ciascun anabbagliante facendo combaciare la linea che delimita ilcontorno del fascio luminoso con la verticale (utilizzare un cacciavite per viti con taglio a croce) -ORIENTAMENTO ORIZZON- TALE. Linea di delimitazionedel contorno
Linea delpavimento
Linea orizzontale
H
14mm (0,55 in.)
30mm (1,18 in.)
Linea verticale
L W
H"P"

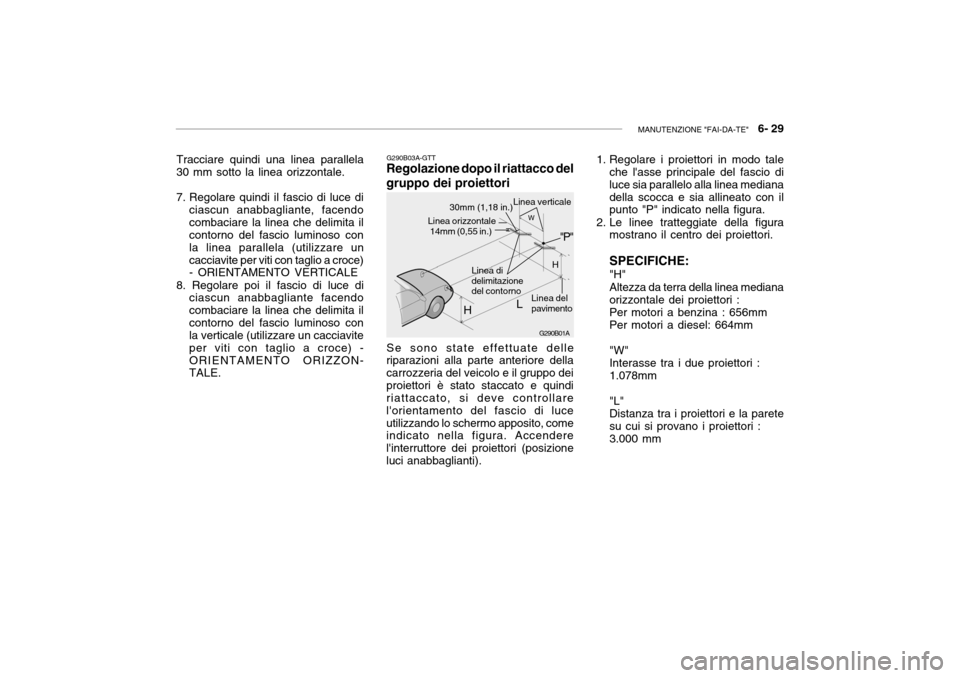

1. Regolare i proiettori in modo tale
che l'asse principale del fascio di luce sia parallelo alla linea medianadella scocca e sia allineato con il punto "P" indicato nella figura.
2. Le linee tratteggiate della figura mostrano il centro dei proiettori. SPECIFICHE: "H" Altezza da terra della linea mediana orizzontale dei proiettori :Per motori a benzina : 656mm Per motori a diesel: 664mm "W" Interasse tra i due proiettori : 1.078mm "L" Distanza tra i proiettori e la paretesu cui si provano i proiettori :3.000 mm

6- 30 MANUTENZIONE "FAI-DA-TE"
G260A02A-GTT
SOSTITUZIONE DELLE LAMPADINE
Prima di sostituire una lampadina, verificare che l'interruttore sia inposizione "OFF".Nel paragrafo che segue vienedescritta la procedura per raggiungereciascuna lampadina, per poterla sostituire. E' importante che la lampadina bruciata venga sostituitacon una lampadina avente lo stesso codice e lo stesso numero di watt. Vedere pagina 6-36 per la descrizione del numero di watt.
ATTENZIONE:
Evitare che le lampadine possanovenire a contatto con prodotti abase di petrolio, quali olio motore, benzina, ecc.
! 5. Scollegare il cavo d'alimentazione
dal portalampada nella parte posteriore del proiettore.

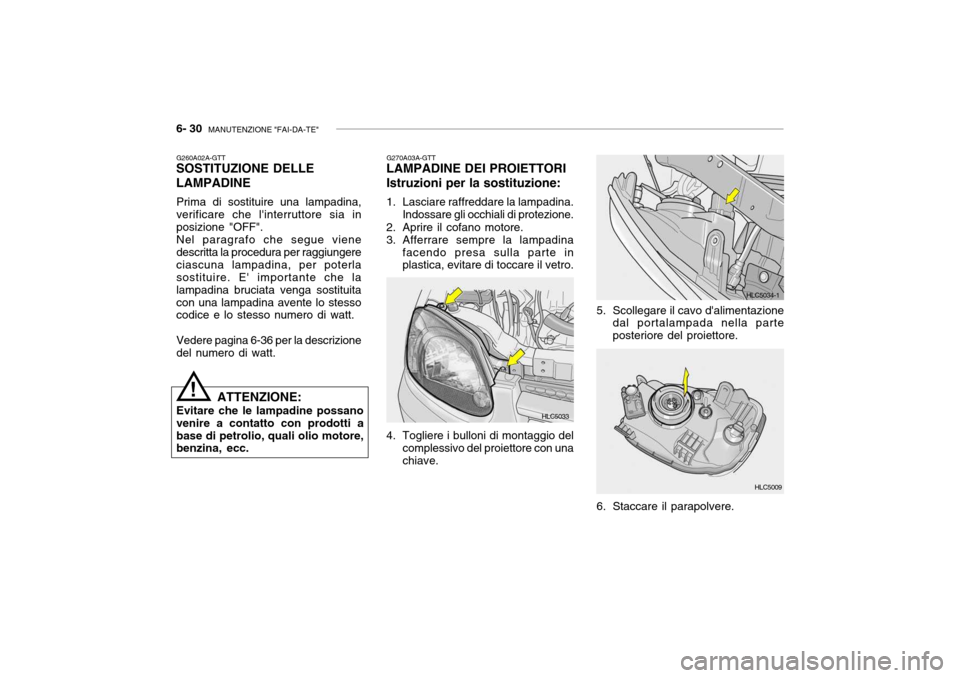

4. Togliere i bulloni di montaggio del complessivo del proiettore con unachiave.
G270A03A-GTT
LAMPADINE DEI PROIETTORI Istruzioni per la sostituzione:
1. Lasciare raffreddare la lampadina.
Indossare gli occhiali di protezione.
2. Aprire il cofano motore.
3. Afferrare sempre la lampadina facendo presa sulla parte in plastica, evitare di toccare il vetro.
6. Staccare il parapolvere.
HLC5033
HLC5009
HLC5034-1

MANUTENZIONE "FAI-DA-TE" 6- 31
!

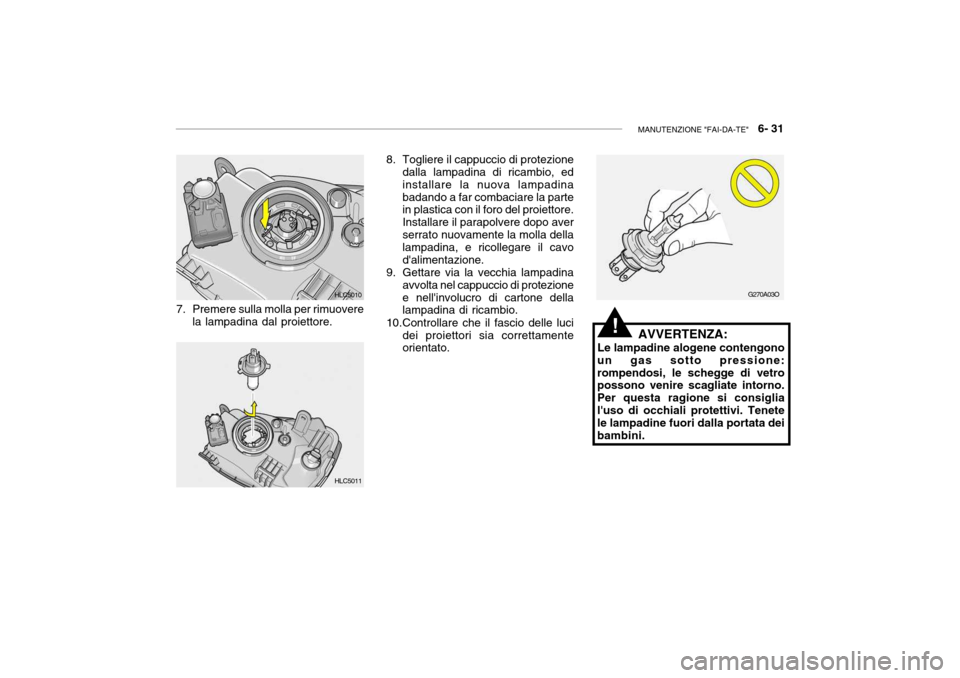

8. Togliere il cappuccio di protezione
dalla lampadina di ricambio, ed installare la nuova lampadinabadando a far combaciare la parte in plastica con il foro del proiettore. Installare il parapolvere dopo averserrato nuovamente la molla della lampadina, e ricollegare il cavo d'alimentazione.
9. Gettare via la vecchia lampadina
avvolta nel cappuccio di protezionee nell'involucro di cartone della lampadina di ricambio.
10.Controllare che il fascio delle luci dei proiettori sia correttamenteorientato.
7. Premere sulla molla per rimuovere
la lampadina dal proiettore.
AVVERTENZA:
Le lampadine alogene contengono
un gas sotto pressione: rompendosi, le schegge di vetro possono venire scagliate intorno. Per questa ragione si consiglial'uso di occhiali protettivi. Tenete le lampadine fuori dalla portata dei bambini.
HLC5011
HLC5010
G270A03O

6- 32 MANUTENZIONE "FAI-DA-TE"
G270D01A-GTT

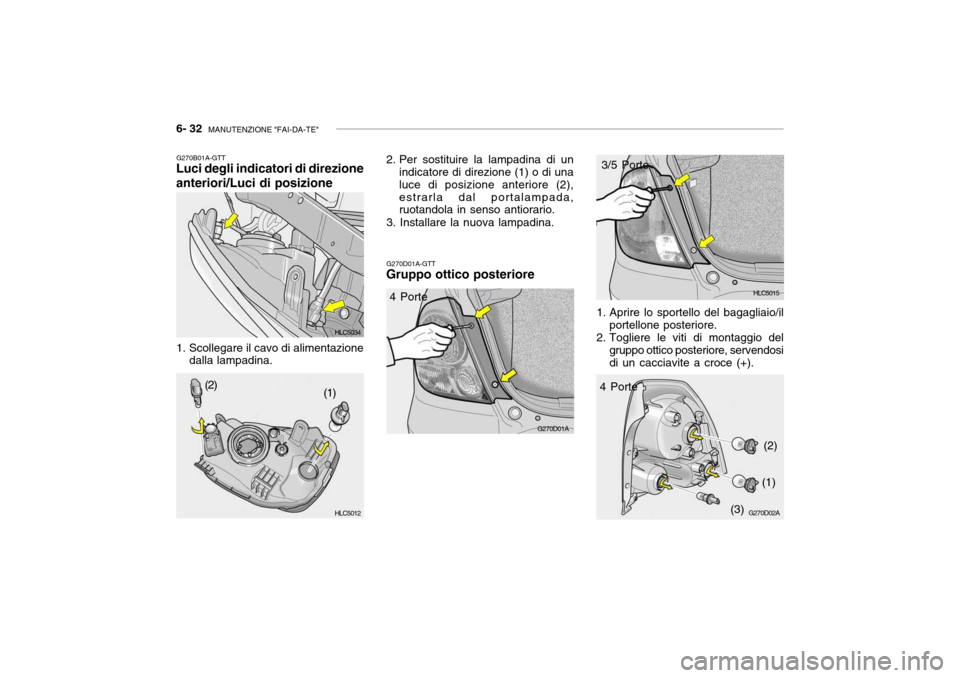

Gruppo ottico posteriore
1. Aprire lo sportello del bagagliaio/ilportellone posteriore.
2. Togliere le viti di montaggio del
gruppo ottico posteriore, servendosi di un cacciavite a croce (+).
2. Per sostituire la lampadina di un
indicatore di direzione (1) o di una luce di posizione anteriore (2),estrarla dal portalampada, ruotandola in senso antiorario.
3. Installare la nuova lampadina. 3/5 Porte
4 Porte 4 Porte(2)
(1)
(3)
G270B01A-GTT
Luci degli indicatori di direzione anteriori/Luci di posizione
1. Scollegare il cavo di alimentazione dalla lampadina.
G270D01A
HLC5034 HLC5012 HLC5015
G270D02A
(1)
(2)

MANUTENZIONE "FAI-DA-TE" 6- 33
(1)
(2)
(3)
HLC5016
HTB283
G270C01TB-GTT

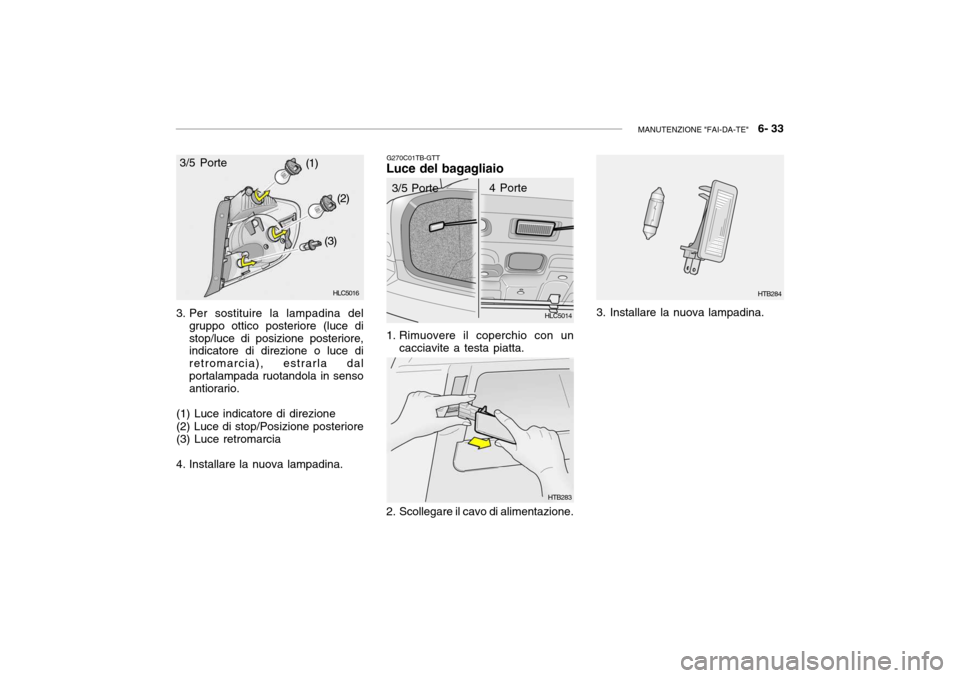

Luce del bagagliaio
1. Rimuovere il coperchio con un
cacciavite a testa piatta. 3. Installare la nuova lampadina.
3. Per sostituire la lampadina del
gruppo ottico posteriore (luce di stop/luce di posizione posteriore, indicatore di direzione o luce di retromarcia), estrarla dalportalampada ruotandola in senso antiorario.
(1) Luce indicatore di direzione (2) Luce di stop/Posizione posteriore (3) Luce retromarcia
4. Installare la nuova lampadina. 3/5 Porte
3/5 Porte4 Porte
2. Scollegare il cavo di alimentazione. HLC5014
HTB284

6- 34 MANUTENZIONE "FAI-DA-TE"
3. Installare la nuova lampadina. G270F02A-GTT

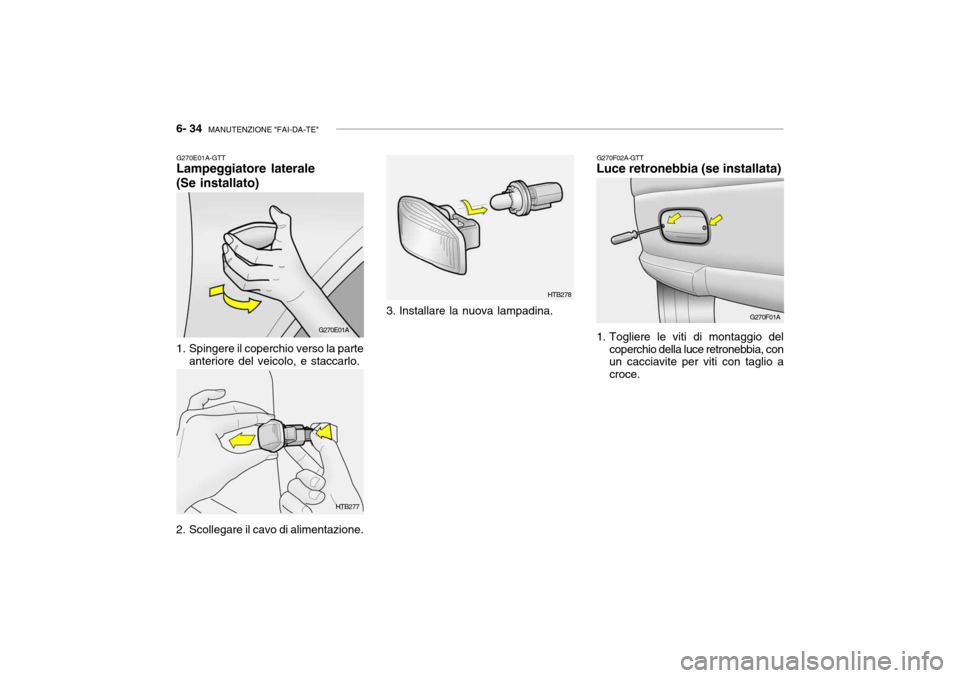

Luce retronebbia (se installata)
1. Togliere le viti di montaggio del
coperchio della luce retronebbia, con un cacciavite per viti con taglio a croce.
G270E01A-GTT Lampeggiatore laterale (Se installato)
1. Spingere il coperchio verso la parte
anteriore del veicolo, e staccarlo.
2. Scollegare il cavo di alimentazione.G270F01A
HTB278
HTB277
G270E01A

MANUTENZIONE "FAI-DA-TE" 6- 35
G270G01A-GTT

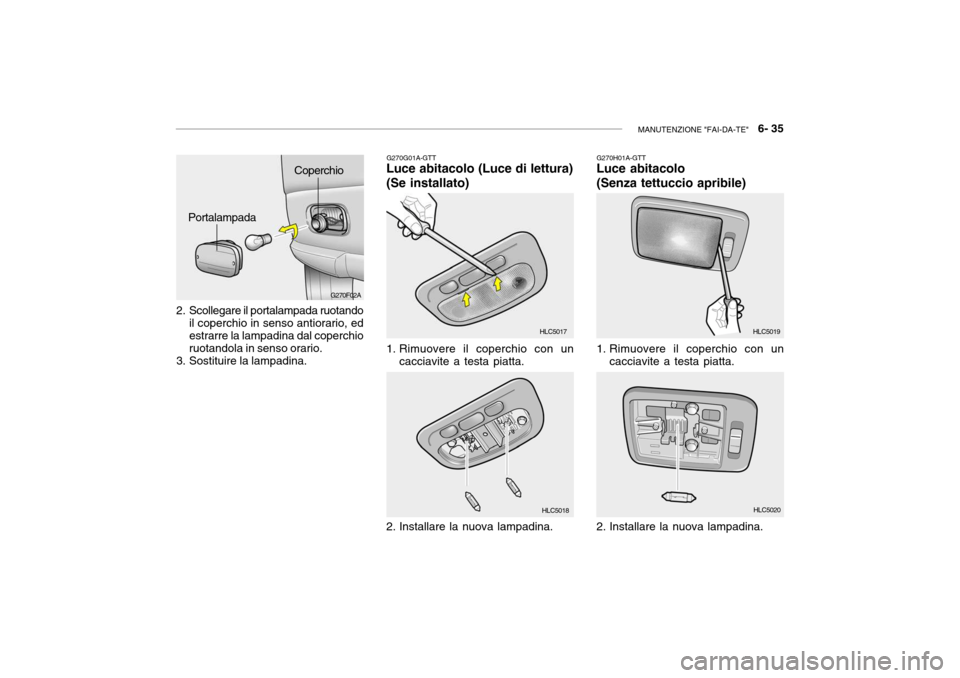

Luce abitacolo (Luce di lettura) (Se installato)
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
2. Installare la nuova lampadina. G270H01A-GTT Luce abitacolo (Senza tettuccio apribile)
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
2. Scollegare il portalampada ruotando
il coperchio in senso antiorario, ed estrarre la lampadina dal coperchioruotandola in senso orario.
3. Sostituire la lampadina.
2. Installare la nuova lampadina.
G270F02AHLC5017
HLC5018 HLC5019
HLC5020
Coperchio
Portalampada

6- 36 MANUTENZIONE "FAI-DA-TE"

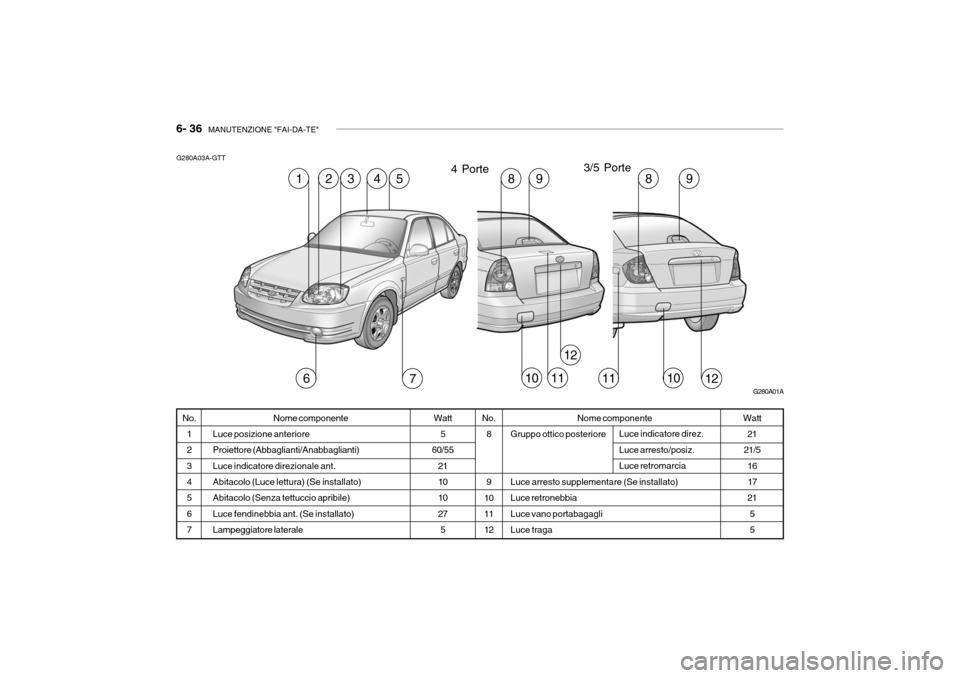

Nome componente
Gruppo ottico posteriore Luce arresto supplementare (Se installato) Luce retronebbia Luce vano portabagagliLuce traga
G280A03A-GTT
Nome componente
Luce posizione anterioreProiettore (Abbaglianti/Anabbaglianti)Luce indicatore direzionale ant. Abitacolo (Luce lettura) (Se installato) Abitacolo (Senza tettuccio apribile)Luce fendinebbia ant. (Se installato) Lampeggiatore laterale Watt
5
60/55
21 10 10 275
No.
1 2 34 5 67 Watt
21
21/5
1617
21
55No. 8 9
10 11 12
4 Porte 3/5 Porte
Luce indicatore direz. Luce arresto/posiz.Luce retromarcia
G280A01A
52
76121011
1349898
1011
12

MANUTENZIONE "FAI-DA-TE" 6- 37
G200C02A-GTT

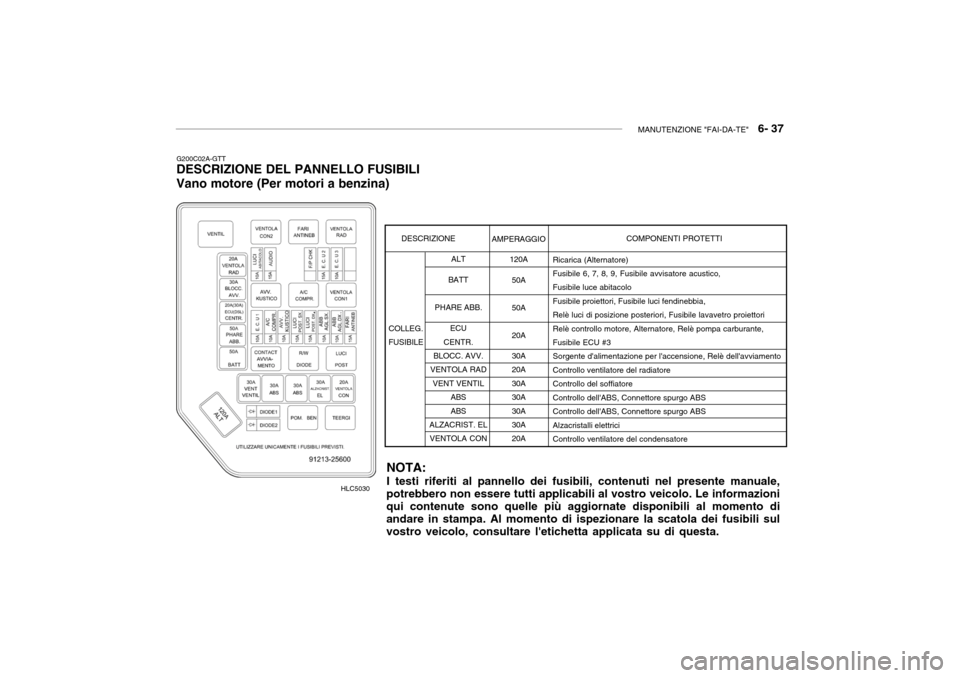

DESCRIZIONE DEL PANNELLO FUSIBILI Vano motore (Per motori a benzina)
NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale,
potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare in stampa. Al momento di ispezionare la scatola dei fusibili sul vostro veicolo, consultare l'etichetta applicata su di questa.
HLC5030 120A
50A 50A20A 30A 20A30A30A30A30A 20A Ricarica (Alternatore)Fusibile 6, 7, 8, 9, Fusibile avvisatore acustico, Fusibile luce abitacoloFusibile proiettori, Fusibile luci fendinebbia,Relè luci di posizione posteriori, Fusibile lavavetro proiettoriRelè controllo motore, Alternatore, Relè pompa carburante,Fusibile ECU #3 Sorgente d'alimentazione per l'accensione, Relè dell'avviamento Controllo ventilatore del radiatoreControllo del soffiatoreControllo dell'ABS, Connettore spurgo ABSControllo dell'ABS, Connettore spurgo ABSAlzacristalli elettrici Controllo ventilatore del condensatore
ALT
BATT
PHARE ABB. ECU
CENTR.
BLOCC. AVV.
VENTOLA RAD VENT VENTIL ABS ABS
ALZACRIST. EL VENTOLA CON
COLLEG.
FUSIBILE
DESCRIZIONECOMPONENTI PROTETTI
AMPERAGGIO
