Page 11 of 230
IHR FAHRZEUG AUF EINEN BLICK
B255A01A-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL* Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-50.
Servicewarnanzeige (SRI) für das zusätzliche Rückhaltesystem (SRS)ABS-Warnleuchte (Falls vorhanden) Blinker-Kontrolleuchten Fernlicht-Kontrolleuchte Öldruck-Warnleuchte Handbrems-/Bremsflüssigkeitsstand- Warnleuchte Ladekontrolleuchte
Warnanzeige bei offener Tür
Kraftstoff-Warnleuchte Motorwarnleuchte
OD-Kontrolleuchte(Nur bei Automatikgetriebe)
Kraftstoffilterwarnleuchte-Rot(Dieselmotor)
Vorglüh-Anzeigeleuchte-Gelb(Dieselmotor)
Wegfahrsperren-Anzeige
Page 12 of 230
Empfehlungen zum Kraftstoff.............................................................. 1-2
Einfahren eines Neufahrzeugs ............................................................ 1-3
Wegfahrsperre ...................................................................................... 1-5
Türverriegelungen/Diebstahlalarm ............................................ 1-7, 1-10
Elektrische Fensterheber ................................................................... 1-13
Sitze .................................................................................................... 1-14 Sicherheitsgurte ................................................................................. 1-19
Kinderrückhaltesystem ....................................................................... 1-25
Zusätzliches Rückhaltesystem (SRS) (Airbag) ................................. 1-35
Zweistufiges, Zusätzliches Rückhaltesystem (SRS) (Airbag) .......... 1-41Instrumententafel und Anzeigen ....................................................... 1-48
Anzeige und Warnleuchte ................................................................. 1-50
Bordcomputer ..................................................................................... 1-57
Kombi-schalter für Blinker und Licht .................................................. 1-59
Schalter für Scheibenwischer und Waschanlage .............................. 1-61
Sonnendach ....................................................................................... 1-69
Spiegel ................................................................................................ 1-73
Motorhaubenentriegelung .................................................................. 1-76
Sonnenblende .................................................................................... 1-79
Bedienelemente von Heizung und Kühlgebläse ............................... 1-81
Stereoanlage ...................................................................................... 1-91
Pflege der Discs ................................................................................. 1-93
Pflege der Kasse tten ......................................................................... 1-94
Antenne .............................................................................................. 1-96

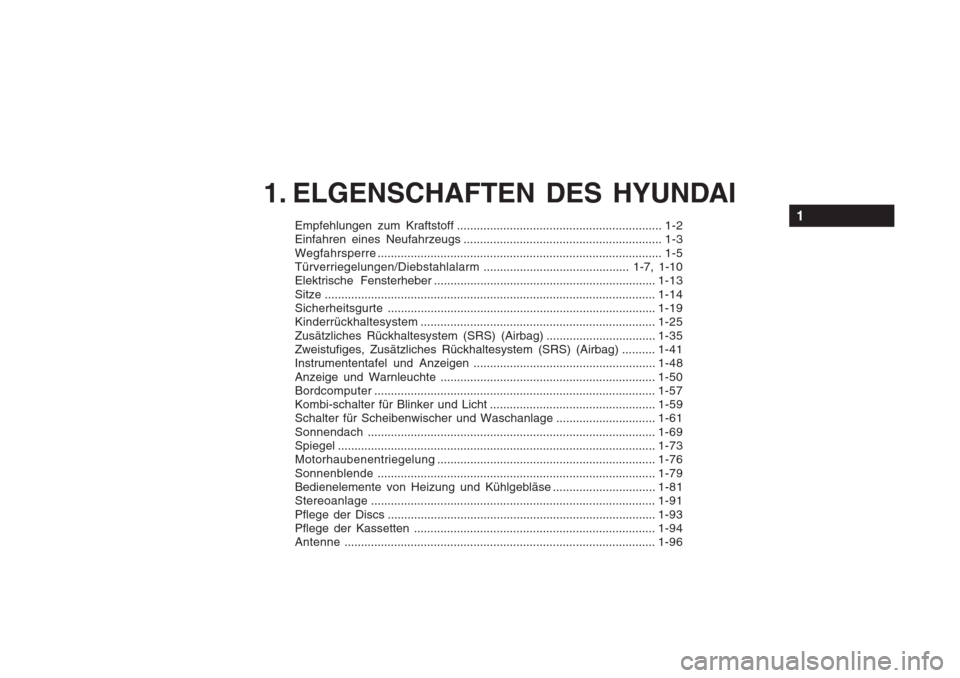

1. ELGENSCHAFTEN DES HYUNDAI
1
Page 13 of 230

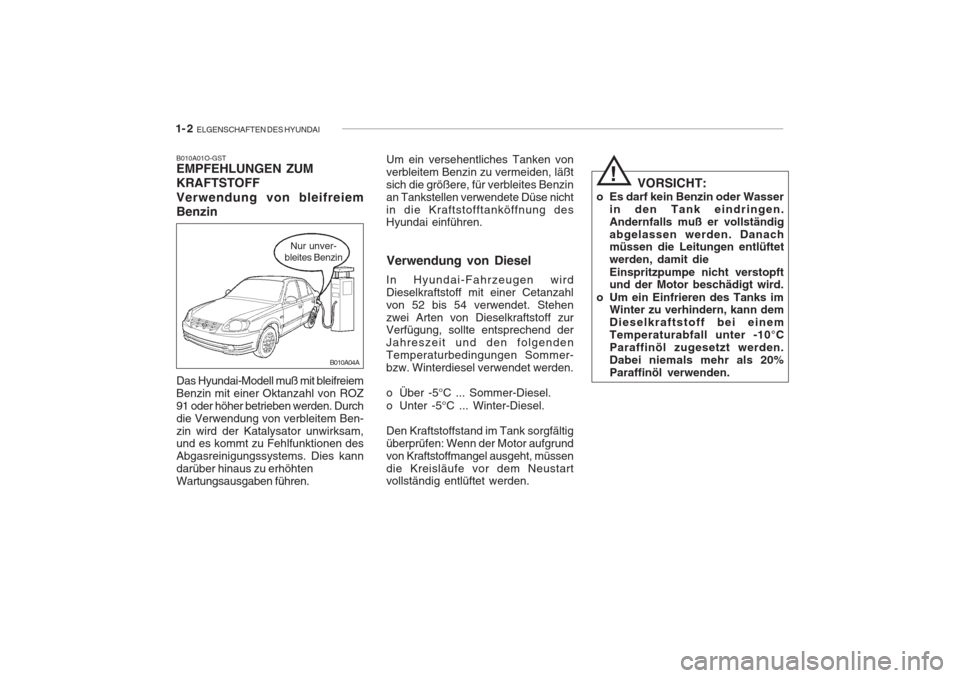

1- 2 ELGENSCHAFTEN DES HYUNDAI
B010A01O-GST EMPFEHLUNGEN ZUM KRAFTSTOFF Verwendung von bleifreiem Benzin Das Hyundai-Modell muß mit bleifreiem Benzin mit einer Oktanzahl von ROZ91 oder höher betrieben werden. Durchdie Verwendung von verbleitem Ben-zin wird der Katalysator unwirksam, und es kommt zu Fehlfunktionen des Abgasreinigungssystems. Dies kanndarüber hinaus zu erhöhtenWartungsausgaben führen. Verwendung von Diesel
In Hyundai-Fahrzeugen wirdDieselkraftstoff mit einer Cetanzahlvon 52 bis 54 verwendet. Stehenzwei Arten von Dieselkraftstoff zur Verfügung, sollte entsprechend der Jahreszeit und den folgendenTemperaturbedingungen Sommer-bzw. Winterdiesel verwendet werden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrundvon Kraftstoffmangel ausgeht, müssendie Kreisläufe vor dem Neustart vollständig entlüftet werden.
Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßtsich die größere, für verbleites Benzinan Tankstellen verwendete Düse nichtin die Kraftstofftanköffnung des Hyundai einführen.
VORSICHT:
o Es darf kein Benzin oder Wasser in den Tank eindringen. Andernfalls muß er vollständigabgelassen werden. Danach müssen die Leitungen entlüftet werden, damit die Einspritzpumpe nicht verstopft und der Motor beschädigt wird.
o Um ein Einfrieren des Tanks im Winter zu verhindern, kann dem Dieselkraftstoff bei einemTemperaturabfall unter -10°CParaffinöl zugesetzt werden.Dabei niemals mehr als 20%Paraffinöl verwenden.
!
B010A04A
Nur unver-
bleites Benzin
Page 14 of 230

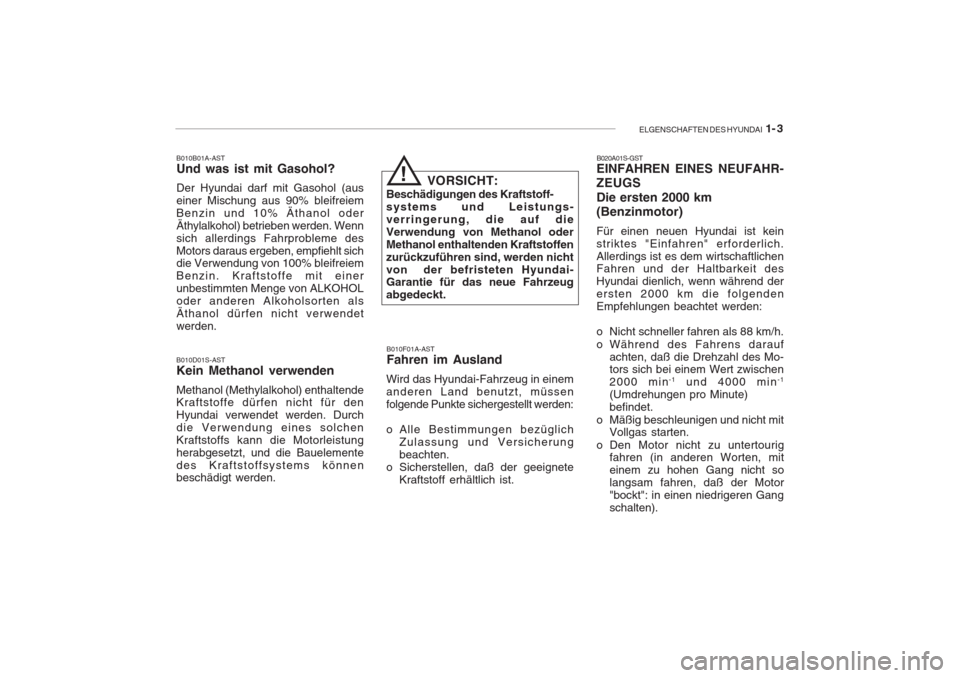

ELGENSCHAFTEN DES HYUNDAI 1- 3
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oderÄthylalkohol) betrieben werden. Wennsich allerdings Fahrprobleme desMotors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einerunbestimmten Menge von ALKOHOLoder anderen Alkoholsorten alsÄthanol dürfen nicht verwendetwerden. B010D01S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundai verwendet werden. Durchdie Verwendung eines solchenKraftstoffs kann die Motorleistungherabgesetzt, und die Bauelementedes Kraftstoffsystems können beschädigt werden. VORSICHT:
Beschädigungen des Kraftstoff- systems und Leistungs-verringerung, die auf dieVerwendung von Methanol oderMethanol enthaltenden Kraftstoffenzurückzuführen sind, werden nichtvon der befristeten Hyundai- Garantie für das neue Fahrzeug abgedeckt.
!
B010F01A-AST Fahren im Ausland
Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssenfolgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist. B020A01S-GST
EINFAHREN EINES NEUFAHR- ZEUGS Die ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich.Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während derersten 2000 km die folgendenEmpfehlungen beachtet werden:
o Nicht schneller fahren als 88 km/h.
o Während des Fahrens darauf
achten, daß die Drehzahl des Mo- tors sich bei einem Wert zwischen 2000 min -1
und 4000 min -1
(Umdrehungen pro Minute)befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, miteinem zu hohen Gang nicht solangsam fahren, daß der Motor"bockt": in einen niedrigeren Gangschalten).
Page 15 of 230

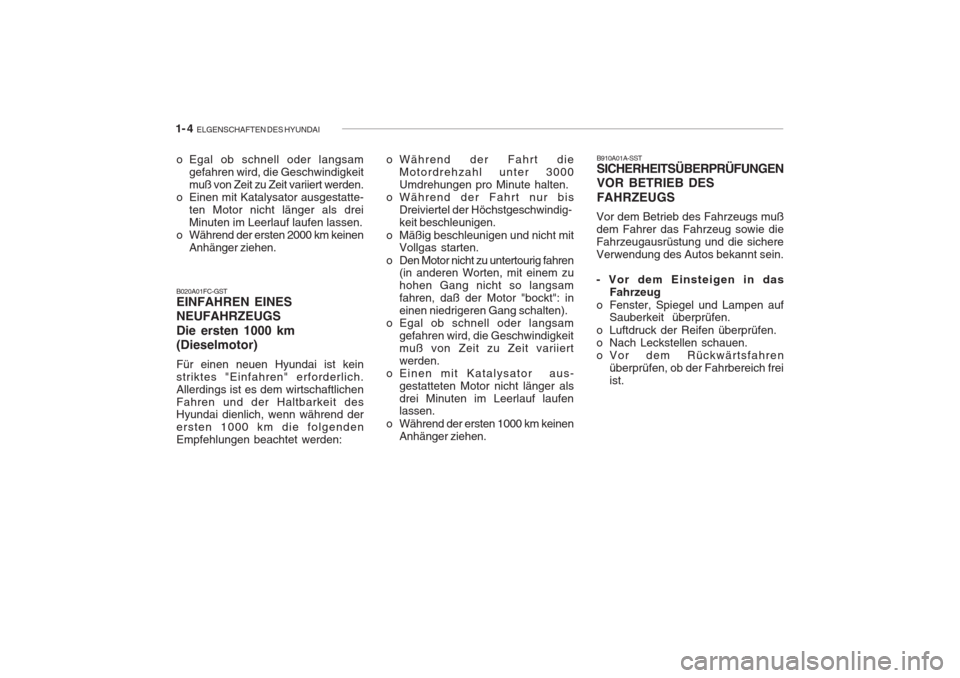

1- 4 ELGENSCHAFTEN DES HYUNDAI
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeit muß von Zeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatte- ten Motor nicht länger als dreiMinuten im Leerlauf laufen lassen.
o Während der ersten 2000 km keinen
Anhänger ziehen.
B020A01FC-GST EINFAHREN EINES NEUFAHRZEUGS Die ersten 1000 km (Dieselmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich.Allerdings ist es dem wirtschaftlichenFahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 1000 km die folgendenEmpfehlungen beachtet werden: B910A01A-SST SICHERHEITSÜBERPRÜFUNGEN VOR BETRIEB DES FAHRZEUGS
Vor dem Betrieb des Fahrzeugs muß dem Fahrer das Fahrzeug sowie dieFahrzeugausrüstung und die sichereVerwendung des Autos bekannt sein. - Vor dem Einsteigen in das Fahrzeug
o Fenster, Spiegel und Lampen auf Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich freiist.
o Während der Fahrt die
Motordrehzahl unter 3000Umdrehungen pro Minute halten.
o Während der Fahrt nur bis Dreiviertel der Höchstgeschwindig-keit beschleunigen.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, mit einem zuhohen Gang nicht so langsamfahren, daß der Motor "bockt": ineinen niedrigeren Gang schalten).
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiertwerden.
o Einen mit Katalysator aus- gestatteten Motor nicht länger alsdrei Minuten im Leerlauf laufen lassen.
o Während der ersten 1000 km keinen Anhänger ziehen.
Page 16 of 230
ELGENSCHAFTEN DES HYUNDAI 1- 5
B880A01A-GST WEGFAHRSPERRE
Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, dieverhindern soll, daß das Autogestohlen wird.
- Nach dem Einsteigen in das
Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf korrekten Betrieb überprüfen.
o Warnleuchten bei eingeschalteter
Zündung auf korrekten Betriebüberprüfen.
o Alle Meßanzeigen überprüfen. HINWEIS: Flüssigkeitsstände, wie der Stand des Motoröls, derMotorkühlflüssigkeit, der Bremsflüs- sigkeit sowie der Scheibenspül- flüssigkeit müssen täglich oderwöchentlich oder bei jedem Tankenüberprüft werden. Weitere Detailssind im Kapitel REGELMÄSSIGEWARTUNG beschrieben. B880B03A-GST Schlüssel
Alle am Fahrzeug angebrachten Schlösser werden mit demselbenSchlüssel bedient. Da es jedoch möglich ist, die Türen ohne Schlüssel zu verriegeln, muß darauf geachtetwerden, daß die Schlüssel nichtversehentlich im Fahrzeugeingeschlossen werden.
HINWEIS:
Wenn Sie Ihren Schlüssel selbstnachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen. B880C02A-GST
Schlüsselnummer Mit der Farhzeugübergabe erhalten Sie die Schlüssel mit einem Anhänger,auf dem die Schlüsselnummer vermerkt ist. Die Schlüsselnummer muß notiert und an einem sicheren Ort aufbewahrt werden, wenn möglicherweise weitereSchlüssel bestellt werden müssen.Neue Schlüssel können bei jedemHyundai-Händler durch Angabe derentsprechenden Schlüsselnummer bestellt werden. B880C01A
Page 17 of 230
1- 6 ELGENSCHAFTEN DES HYUNDAI
Wenn die Wegfahrsperren- Anzeigeleuchte nach dem Einschalten der Zündung 5 Sekunden lang blinkt,ist die Wegfahrsperre gestört. Ohnedie Notfallprozeduren können Sie denMotor nicht mit dem Zündschlüsselstarten.
B880D02A-GST Notfallprozeduren
Im Interesse der Sicherheit sollte der Anhänger vom Schlüsselring entferntwerden. Außerdem könnenSchlüsselnummern aus Sicherheits-gründen nicht durch Hyundai ausgegeben werden.
Die folgende Prozedur beschreibt, wie der Motor mit der Notfallprozedurgestartet wird (0, 1, 2, 3 dient alsBeispiel für ein Paßwort).
HINWEIS:
Das Notfall-Paßwort erhalten Siebei der Fahrzeugübergabe. Wenn Sie kein Paßwort haben, wenden Sie sich an Ihren Hyundai-Vertragshändler.
1. Zur Eingabe des Paßworts die Zündung so oft ein- und ausschalten, wie es dieentsprechende Ziffer im Paßwortvorgibt; die Wegfahrsperrenanzeigeblinkt entprechend derZündschlüsseldrehung gleichzeitig auf. So wird der Zündschlüssel beispielsweise bei Ziffer 1 einmal,bei Ziffer 2 zweimal usw. gedreht.Bei Ziffer 0 muß der Zündschlüsselallerdings zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts gemäß den Schritten 1 und 2eingeben. 4. Wenn alle vier Stellen erfolgreich
eingegeben wurden, die Zündungeinschalten und überprüfen, ob dieWegfahrsperrenanzeige aufleuchtet.Von diesem Zeitpunkt an müssen Sie den Motor innerhalb von 30 Sekunden gestartet haben. WennSie nach Ablauf von 30 Sekundenversuchen, den Motor zu starten,ist dies nicht mehr möglich.
HINWEIS:
Wenn der Motor nach Durchführender Notfall-Prozedur während der Fahrt abstirbt, können Sie den Motor innerhalb von 8 Sekundenohne Notfall-Prozedur erneutstarten.
5. Wenn die Wegfahrsperrenanzeige fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedurerneut von Beginn an ausführen.
Nach Durchführung der Notfall-Prozedur müssen Sie sobald wiemöglich den Hyundai-Vertragshändleraufsuchen.
B880D03A
Page 18 of 230
ELGENSCHAFTEN DES HYUNDAI 1- 7
B040A02Y-AST TÜRVERRIEGELUNGEN
!
VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nicht erfolgreich ausgeführt, müssen Sie etwa eine Stunde warten,bevor Sie die Notfall-Prozedurerneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nichtstarten können, müssen Sie dasFahrzeug von einem Hyundai-Vertragshändler abschleppen lassen.
!WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders,wenn sich Kinder im Autobefinden - sicherstellen, daßTüren sicher verschlossen undverriegelt sind. Auf diese Weise läßt sich ein unvorhergesehenes Öffnen der Türen verhindern.Darüber hinaus kann bei gleich-zeitiger korrekter Anwendung der Sicherheitsgurte die Türverrie- gelung verhindern, daß dieAutoinsassen im Falle eines Unfalls herausgeschleudert werden.
o Vor dem Öffnen einer Tür unbedingt auf den Verkehr achten.
o Im Falle eines Unfalls wird die Tür automatisch entriegelt. (Falls vorhanden) B040B01A-AST
Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel
ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des
Schlüssels nach links ver- und durch Drehen nach rechts entriegeln. Entriegeln
Verriegeln
HLC2003
Page 19 of 230
1- 8 ELGENSCHAFTEN DES HYUNDAI
HLC2004
B040D01FC-GST Verriegeln von innen
Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen und den Verriegelungsknopf herunterdrücken.Danach kann die Tür weder von innennoch von außen mit dem Türgriffgeöffnet werden. HINWEIS:
Wenn die Tür entriegelt ist, ist dierote Markierung auf dem Schalter sichtbar, und das Zeichen "LOCK" ist auf dem Schalter zu sehen.
B040C03A-AST Verriegeln von außen Die Türen können ohne Schlüssel verriegelt werden. Um die Türen von außen zu verriegeln, drücken Sie denim Innenraum befindlichenSchloßschalter in die "LOCK"-Posi-tion, womit die rote Markierung aufdem Schalter nicht mehr sichtbar ist. Anschließend die Tür schließen.
HINWEIS:
o Ist das Fahrzeug mit einer Zentralverriegelung ausgestattet,läßt sich die Tür nicht verriegeln, wenn der Schlüssel nach demSchließen der Türen noch imZündschloß steckt.
o Wenn die Tür auf diese Art verriegelt wird, denZündschlüssel nicht imFahrzeug vergessen.
o Zum Schutz gegen Diebstahl immer den Zündschlüsselabziehen, alle Fenster schließen, alle Türen und den Kofferraum (4- Türer)/die Heckklappe (3-/5-Türer)verriegeln, wenn Sie Ihr Fahrzeugunbeaufsichtigt lassen. Entriegeln
HLC2008
Verriegeln
Page 20 of 230
ELGENSCHAFTEN DES HYUNDAI 1- 9
Um die Kindersicherung so zu schalten,
daß sich die Tür nicht von innen öffnenläßt, muß der Kindersicherungshebelin die Position " " geschoben unddie Tür geschlossen werden. Den Hebel nicht auf die Position " " stellen, wenn eine normale Türbetätigunggewünscht wird. Soll die Tür von außen geöffnet werden,
den äußeren Türgriff nach oben ziehen.
B040G02A-GSTZentralverriegelung Die Zentalverriegelung wird betätigt,
indem der Verriegelungsschalter in derFahrertür nach vorne oder hintengeschoben wird. Sollten die Beifahrer-und Hintertüren offen sein, wenn der Schalter gedrückt wird, bleibt die Tür nach dem Schließen verriegelt.
HINWEIS:
o Nach Drücken des Schalters nach hinten werden alle Türenverriegelt. Beim Drücken desSchalters nach vorne werden alleTüren entriegelt.
o Wenn die Tür entriegelt ist, ist die rote Markierung auf dem Schaltersichtbar, und das Zeichen "LOCK" ist auf dem Schalter nicht zu sehen.
o Die Zentralverriegelung wird durch
Drehen des Schlüssels (beiDiebstahlwarnanlage: Fahrer- undBeifahrertür, ohne Diebstahlwarn-
anlage: nur Fahrer-tür) zurVorderseite bzw. Rück-seite des Fahrzeugs betätigt.
B040E03A-ASTHINTERTÜR MIT KINDERSI- CHERUNG (Falls vorhanden)
Die Hintertüren des Hyundai haben eine Kindersicherung. Bei Einschalten dieses Mechanismus kann die hintere Tür nicht von innen geöffnet werden.
Der Einsatz der Kindersicherungempfielt sich grundsätzlich, wenn sich
kleine Kinder auf dem Rücksitzbefinden.
HLC2005
B040G01A
