6EENVOUDIG ONDERHOUD
38
G270F02A-GXT Mistachterlicht (Indien gemonteerd)
1. Verwijder de bevestigingsschroeven van de lens met een kruiskopschroevendraaier.
G270F01A
HTB278
3. Vervang de lamp door een nieuwe.
HTB277
G270E01A-GXT Zijknipperlicht
G270E01A
1. Druk het knipperlicht richting de voorzijde van de auto en verwijder het.
2. Maak de stekker los.

6
EENVOUDIG ONDERHOUD
39
G270G01A-GXT Interieurverlichting (Zonder zonnedak)
1. Verwijder de afdekking met een (-) schroevendraaier.
2. Vervang de lamp door een nieuwe.
2. Verwijder de lampfitting uit de lens
door hem linksom te draaien en verwijder de gloeilamp uit de fitting door hem linksom te draaien.
3. Breng de nieuwe gloeilamp in
omgekeerde volgorde aan.

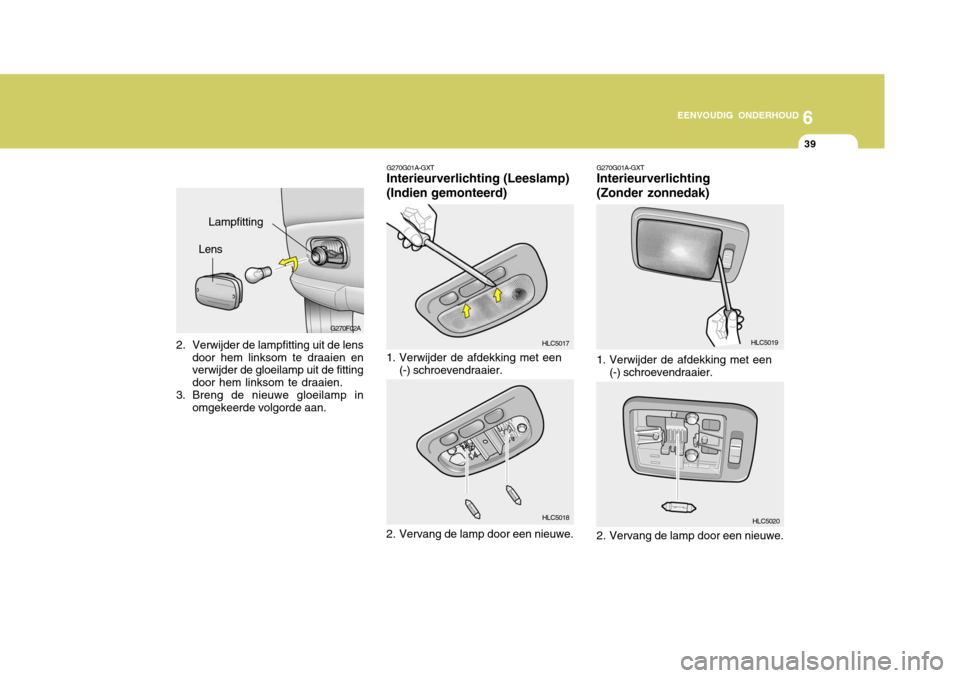

G270F02A
HLC5017
HLC5018 HLC5019
HLC5020
Lens Lampfitting G270G01A-GXT Interieurverlichting (Leeslamp) (Indien gemonteerd)
1. Verwijder de afdekking met een (-) schroevendraaier.
2. Vervang de lamp door een nieuwe.

6EENVOUDIG ONDERHOUD
40VERMOGEN
G280A01A
52
76121011
1349898
1011
12
Onderdeelnaam
Achterlichtunit Knipperlicht
Rem- /achterlicht Achteruitrijlicht
Derde remlichtMistachterlichtKofferruimteverlichting Kentekenplaatverlichting
G280A03A-GXT
4-Deurs3-/5-Deurs
Onderdeelnaam
Stadslicht, voor Koplamp (Grootlicht/Dimlicht)Knipperlicht, voor Interieurverlichting (Leeslamp) (Indien gemonteerd)
Interieurverlichting (Zonder zonnedak)
Mistlampen voor (Indien gemonteerd)
Zijknipperlicht Nr.
8 9
10 11 12
Vermogen
5
60/55 21 10 10275
Nr.
1 2 3 45 6 7Vermogen 21
21/5 16 16 215 5

6
EENVOUDIG ONDERHOUD
41BESCHRIJVING ZEKERINGHOUDER
G200C02A-GXT Motorruimte (Benzinemotor) N.B.: Mogelijk zijn niet alle vermelde zekeringen in de zekeringhouder voor uw auto van toepassing. De gegevens
zijn correct ten tijde van druk. Raadpleeg daarom de sticker op de zekeringhouder bij het controleren van de zekeringen. HLC5027
AMPERAGE
120A
50A 50A 20A 30A 20A30A 30A 30A30A20A BEVEILIGDE COMPONENTEN
Laadstroom (dynamo)
Zekering 6, 7, 8, 9, zekering claxon, zekering interieur verlichting
Zekering koplampen, mistlampen, voor, relais achterlichten, zekering
wis-/wasinstallatie
Zekering motorregeling, dynamo, benzinepomprelais, ECU #3
zekeringContactslot, startrelaisKoelventilatorAanjagerABS regeling, ABS systeemABS regeling, ABS systeemElektrisch bediende ruiten
Ventilator condensor
ALT
BATTERY
LAMP
ECUIGN
RAD FAN
BLOWER ABSABS
P/WDW
COND FAN
ZEKERING
KABEL
OMSCHRIJVING

6EENVOUDIG ONDERHOUD
42
F/PUMP CHK (E50)
AMPERAGE
10A 10A 10A 10A10A 10A10A15A 10A 15A15A 10A 25A BEVEILIGDE COMPONENTEN
Koelventilator, ventilator condensor, ECM, Lambdasonde, regeling
koolstoffilter SMATRA, relais gloeisysteem, relais verwarming,remlichtschakelaarRelais airconditioningClaxonrelais
Verlichting, achterlicht, links, kentekenplaatverlichting, DRL-regeling
Stadslicht, relais wis-/wasinstallatie
Achterlicht, rechts, kentekenplaatverlichting, stadslicht
Koplamp, links, DRL regeling, instrumentenpaneel
Koplamp, rechts
Relais mistlampen, voor
Instrumentenpaneel, verlichting make-upspiegel, verlichting bagageruimte,
ETACM, DLC, Waarschuwing por tieren, diagnosestekker
Audio-installatie, digitale klok, elektrische antenne, A/C schakelaar,
schakelaar mistachterlichten
Regeling stationair toerental, ECM, nokkenaspositiesensor, EGR-regeling,Stelmotor gasklepECM
Koplampreinigingsinstallatie
Relais benzinepomp, motor benzinepomp
ECU #1
A/CON COMP HORN
TAIL LH
TAIL RH
H/LP LH
H/LP RH
FRONT FOG
ROOM LP
AUDIO
ECU #2 ECU #3
H/L WASHER
ZEKERING OMSCHRIJVING

6
EENVOUDIG ONDERHOUD
43
HLC5026
G200D02A-GXT Motorruimte (Dieselmotor)
N.B.: Mogelijk zijn niet alle vermelde zekeringen in de zekeringhouder voor uw auto van toepassing. De gegevens zijn correct ten tijde van druk. Raadpleeg daarom de sticker op de zekeringhouder bij het controleren van dezekeringen. AMPERAGE
120A50A 50A 30A 30A20A30A30A 30A 30A20A60A30A80A 30A BEVEILIGDE COMPONENTEN
Laadstroom (dynamo)
Zekering 6, 7, 8, 9, zekering claxon, zekering interieurverlichting
Zekering koplampen, mistlampen, voor, relais achterlichten, zekering
wis-/wasinstallatie
Zekering motorregeling, dynamo, benzinepomprelais, ECU #3 zekeringContactslot, startrelaisKoelventilatorAanjagerABS regeling, ABS systeemABS regeling, ABS systeemElektrisch bediende ruiten
Ventilator condensor
Extra verwarming
Extra verwarmingRelais gloeisysteem
Brandstofverwarming
ALT
BATTERY
LAMP
ECU (DSL) IGN
RAD FAN BLOWER ABS ABS
P/WDW
COND FAN HTRHTR
GLOW F/HTR
ZEKERING
KABEL
OMSCHRIJVING

6EENVOUDIG ONDERHOUD
44
F/PUMP CHK (E50)
AMPERAGE
10A 10A 10A 10A10A 10A10A15A 10A 15A15A 10A 25A BEVEILIGDE COMPONENTEN
Koelventilator, ventilator condensor, ECM, Lambdasonde, regeling
koolstoffilter, SMATRA, relais gloeisysteem, relais verwarming,
remlichtschakelaarRelais airconditioningClaxonrelais
Verlichting, achterlicht, links, kentekenplaatverlichting, DRL-regeling
Stadslicht, relais wis-/wasinstallatie
Achterlicht, rechts, kentekenplaatverlichting, stadslicht
Koplamp, links, DRL regeling, instrumentenpaneel
Koplamp, rechts
Relais mistlampen, voor
Instrumentenpaneel, verlichting make-upspiegel, verlichting bagageruimte,
ETACM, DLC, Waarschuwing por tieren, diagnosestekker
Audio-installatie, digitale klok, elektrische antenne, A/C schakelaar,
schakelaar mistachterlichten
Regeling stationair toerental, ECM, nokkenaspositiesensor, EGR-regeling,Stelmotor gasklepECM
Koplampreinigingsinstallatie
Relais benzinepomp, motor benzinepomp
ECU #1
A/CON COMP HORN
TAIL LH
TAIL RH
H/LP LH
H/LP RH
FRONT FOG
ROOM LP
AUDIO
ECU #2 ECU #3
H/L WASHER
ZEKERING OMSCHRIJVING

6
EENVOUDIG ONDERHOUD
45
G200E01A-GXT Binnenpaneel
HLC5031 BEVEILIGDE COMPONENTEN
Alarminstallatie, schakelaar achteruitrijlampen rangeschakelaar transaxle,
Moduul schakeling automatische transmissie & sleutelvergrendeling
ETACM, voorschakelweerstand, instrumentenpaneel, waarschuwing
veiligheidsgordel
InstrumentenpaneelAirbag
ECM, A/T keuzehendel, rangeschakelaar transaxle, luchtmassameter,
Snelheidssensor, regensensor
Elektrische portiervergrendeling
Alarminstallatie, ETACM
Remlicht, A/T-keuzehendel, solenoïde sleutelvergrendeling A/T
Achterruitverwarming
Koplamp, elektrisch bediende ruiten, koplampafsteling, koplampreinigingsinstallatie,
ETACM, mistlampen, voor, aanjager, interval wisser, achter, relais verwarming
brandstoffilter
Ruitenwissers & -sproeiers, voor
StoelverwarmingABS regeling, ABS systeem
Digitale klok, audio-installatie, moduul schakeling & sleutelvergrendeling
automatische transmissie
Aansteker
Elektrisch bediende buitenspiegel
Achterruitverwarming & verwarming buitenspiegel
Ruitenwisser, achter
AMPÈRAGE
10A 10A 10A 15A 10A10A 10A10A20A 10A20A 20A10A 10A15A 10A10A20A
ZEKERING
1 2 3 4 56 789
10 11 1213 1415 161718

UITSTOOT BEHEERSSYSTEEM............................... 7-2
KATALYSATOR ........................................................... 7-3
EGR-SYSTEEM ........................................................... 7-4
7
EMISSIE REGELSYSTEEM
7

7EMISSIE REGELSYSTEEM
2UITSTOOT BEHEERSSYSTEEM
SH010A1-FX Uw Hyundai is uitgerust met een uitstoot beheerssysteem om te voorzien in alle eisen van de voor uwland van toepassing zijnde overheidseisen. Er zijn drie uitstoot beheerssystemen, nl.:
1. Carterdamp beheerssysteem
2. Brandstofdamp beheerssysteem
3. Uitlaatgas beheerssysteem Om er zeker van te zijn dat dit regelsysteem optimaal blijft function- eren moet uw wagen overeenkomstig het onderhoudsschema in dezehandleiding door een Hyundai dealer worden onderhouden. SH010B1-FX
1. CARTERVENTILATIE-
SYSTEEM
Het gesloten carterventilatiesysteemis ontworpen teneinde te voorkomen dat carterdampen in de atmosfeerterecht komen. Dit systeem zorgt er voor dat het carter via het luchtfilter wordt geventileerd. Deze verse lucht vermengt zich met de carterdampen waarna deze lucht via de positieve carterventilatieklepnaar het inlaatsysteem van de motor wordt teruggevoerd. H010C02E-GXT
2. BEHEERSINGSSYSTEEM
DAMPUITSTOOT
Het beheersingssysteem van de
dampuitstoot is ontworpen om te voorkomen dat brandstofdampenontsnappen naar de buitenlucht.
Koolstoffilter Brandstofdampen uit de brandstoftank
worden geabsorbeerd en opgeslagen in het koolstoffilter. Als de motor draait, worden de in het koolstoffliter opgeslagen brandstofdampen via debrandstofdampafzuigklep naar het inlaatsysteem van de motor gevoerd.
Elektrisch bediende klep De elektrisch bediende klep wordt
"Gestuurd" door de Elektronische Bedieningseenheid; als de motorkoel-vloeistoftemperatuur laag is, en tijdens stationair draaien van de motor is de klep gesloten, waardoor géénbrandstofdamp in de inlaatbuis van het luchtinlaatsysteem komt.
