Hyundai Accent 2012 Manual del propietario (in Spanish)

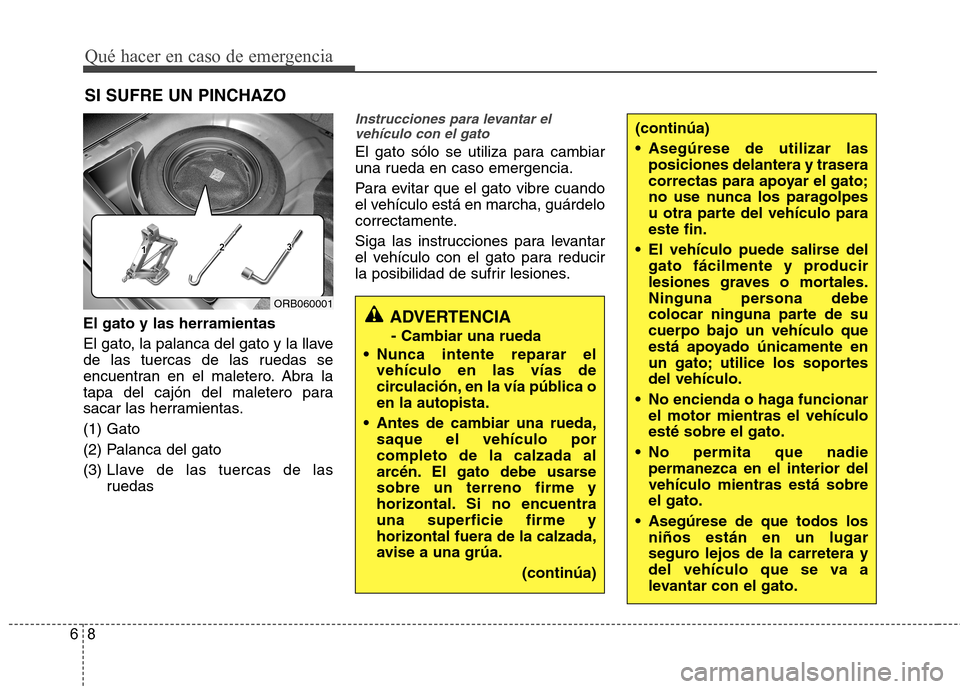

Qué hacer en caso de emergencia
8
6
SI SUFRE UN PINCHAZO
El gato y las herramientas
El gato, la palanca del gato y la llave
de las tuercas de las ruedas se
encuentran en el maletero. Abra la
tapa del cajón del maletero para
sacar las herramientas. (1) Gato
(2) Palanca del gato
(3) Llave de las tuercas de las
ruedas
Instrucciones para levantar el vehículo con el gato
El gato sólo se utiliza para cambiar
una rueda en caso emergencia.
Para evitar que el gato vibre cuando
el vehículo está en marcha, guárdelo
correctamente.
Siga las instrucciones para levantar
el vehículo con el gato para reducir
la posibilidad de sufrir lesiones.
ADVERTENCIA
- Cambiar una rueda
Nunca intente reparar el vehículo en las vías de
circulación, en la vía pública oen la autopista.
Antes de cambiar una rueda, saque el vehículo porcompleto de la calzada al
arcén. El gato debe usarsesobre un terreno firme y
horizontal. Si no encuentrauna superficie firme yhorizontal fuera de la calzada,
avise a una grúa.
(continúa)
(continúa)
Asegúrese de utilizar lasposiciones delantera y trasera
correctas para apoyar el gato;
no use nunca los paragolpes
u otra parte del vehículo paraeste fin.
El vehículo puede salirse del gato fácilmente y producir
lesiones graves o mortales.
Ninguna persona debe
colocar ninguna parte de sucuerpo bajo un vehículo que
está apoyado únicamente en
un gato; utilice los soportesdel vehículo.
No encienda o haga funcionar el motor mientras el vehículoesté sobre el gato.
No permita que nadie permanezca en el interior delvehículo mientras está sobreel gato.
Asegúrese de que todos los niños están en un lugar
seguro lejos de la carretera y
del vehículo que se va a
levantar con el gato.
ORB060001

69

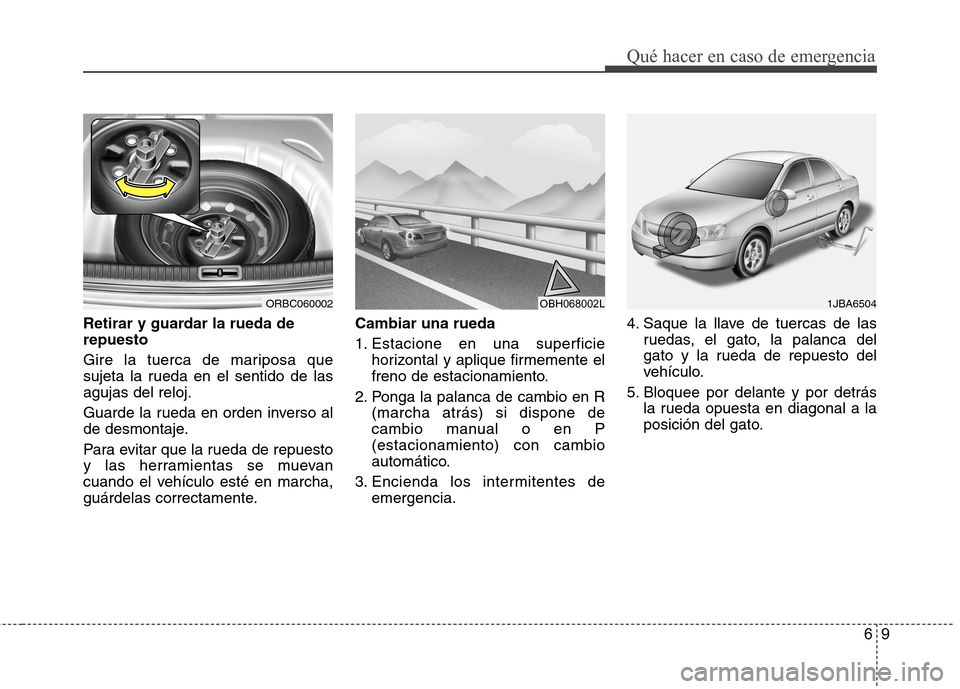

Qué hacer en caso de emergencia
Retirar y guardar la rueda de repuesto
Gire la tuerca de mariposa que
sujeta la rueda en el sentido de lasagujas del reloj.
Guarde la rueda en orden inverso al
de desmontaje.
Para evitar que la rueda de repuesto
y las herramientas se muevan
cuando el vehículo esté en marcha,
guárdelas correctamente.Cambiar una rueda
1. Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2. Ponga la palanca de cambio en R (marcha atrás) si dispone de
cambio manual o en P(estacionamiento) con cambio
automático.
3. Encienda los intermitentes de emergencia. 4. Saque la llave de tuercas de las
ruedas, el gato, la palanca del
gato y la rueda de repuesto del
vehículo.
5. Bloquee por delante y por detrás la rueda opuesta en diagonal a la
posición del gato.
OBH068002L1JBA6504ORBC060002

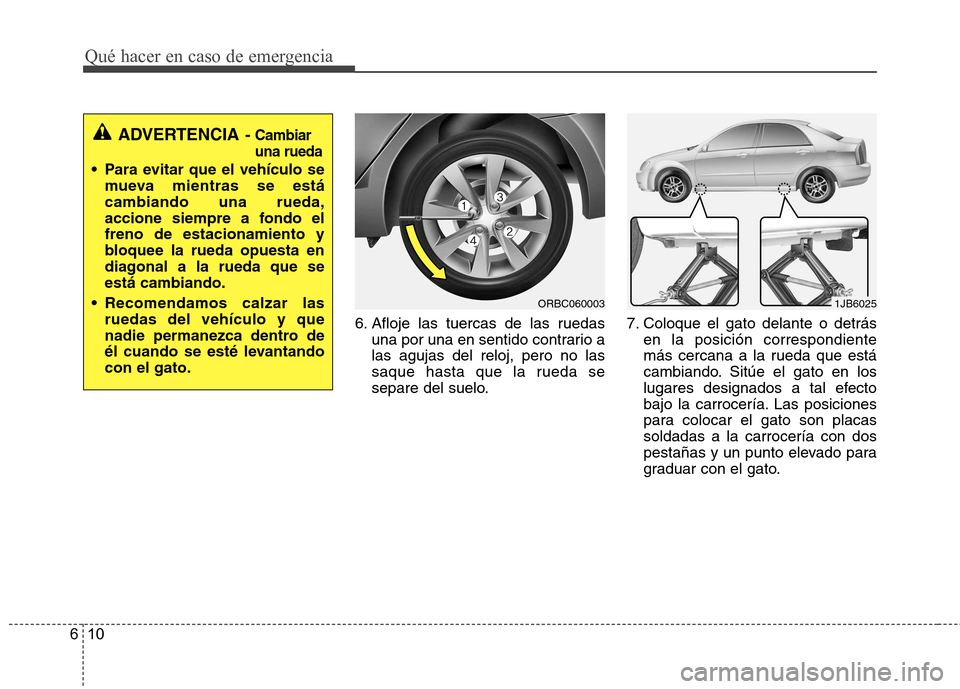

Qué hacer en caso de emergencia
10
6
6. Afloje las tuercas de las ruedas
una por una en sentido contrario a las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo. 7. Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placassoldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.
ADVERTENCIA - Cambiar una rueda
Para evitar que el vehículo se
mueva mientras se estácambiando una rueda,
accione siempre a fondo elfreno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que seestá cambiando.
Recomendamos calzar las ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantandocon el gato.
ORBC0600031JB6025

611

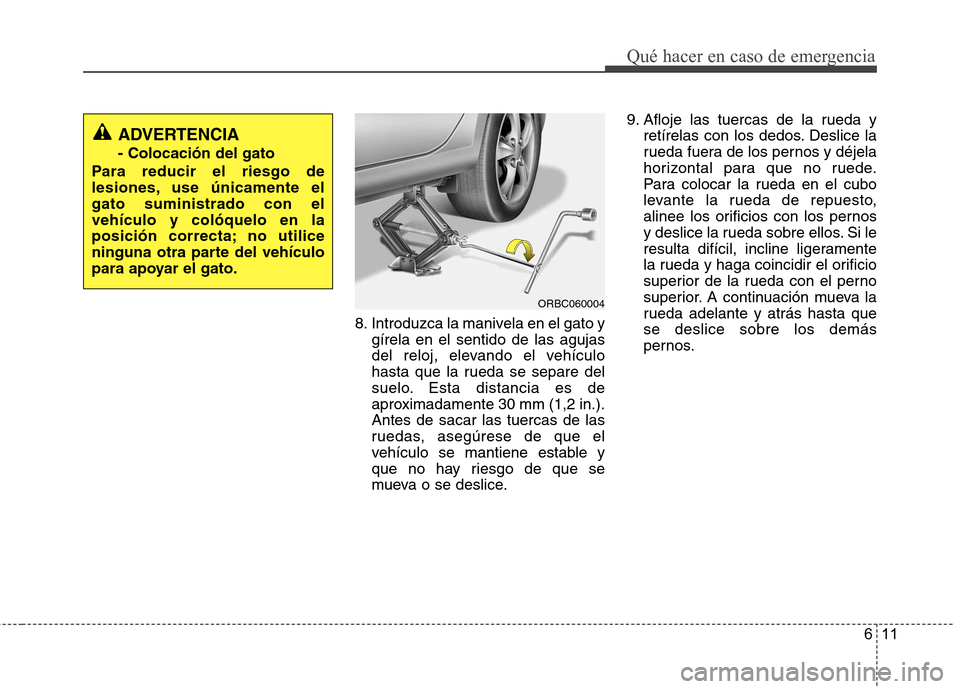

Qué hacer en caso de emergencia
8. Introduzca la manivela en el gato ygírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2 in.).Antes de sacar las tuercas de las
ruedas, asegúrese de que el
vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice. 9. Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice la
rueda fuera de los pernos y déjela
horizontal para que no ruede.
Para colocar la rueda en el cubo
levante la rueda de repuesto,
alinee los orificios con los pernos
y deslice la rueda sobre ellos. Si le
resulta difícil, incline ligeramente
la rueda y haga coincidir el orificio
superior de la rueda con el perno
superior. A continuación mueva la
rueda adelante y atrás hasta quese deslice sobre los demás
pernos.
ADVERTENCIA - Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente elgato suministrado con elvehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.
ORBC060004

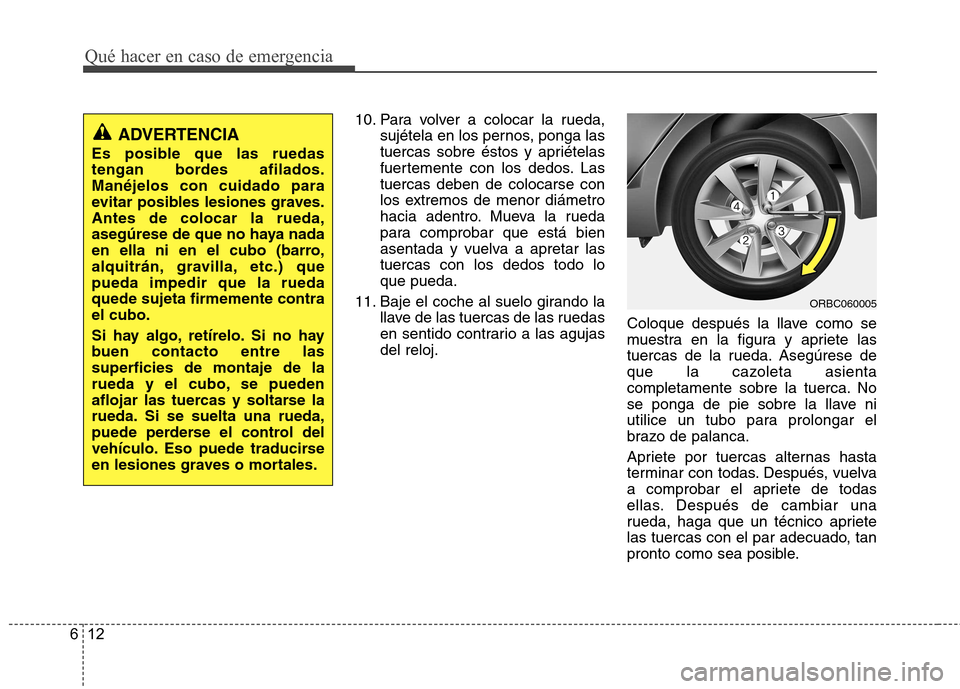

Qué hacer en caso de emergencia
12
6
10. Para volver a colocar la rueda,
sujétela en los pernos, ponga las
tuercas sobre éstos y apriételas
fuertemente con los dedos. Lastuercas deben de colocarse con
los extremos de menor diámetro
hacia adentro. Mueva la rueda
para comprobar que está bien
asentada y vuelva a apretar lastuercas con los dedos todo loque pueda.
11. Baje el coche al suelo girando la llave de las tuercas de las ruedas
en sentido contrario a las agujasdel reloj. Coloque después la llave como se
muestra en la figura y apriete las
tuercas de la rueda. Asegúrese de
que la cazoleta asienta
completamente sobre la tuerca. No
se ponga de pie sobre la llave ni
utilice un tubo para prolongar el
brazo de palanca.
Apriete por tuercas alternas hasta
terminar con todas. Después, vuelva
a comprobar el apriete de todas
ellas. Después de cambiar una
rueda, haga que un técnico apriete
las tuercas con el par adecuado, tan
pronto como sea posible.
ADVERTENCIA
Es posible que las ruedas
tengan bordes afilados.Manéjelos con cuidado para
evitar posibles lesiones graves.Antes de colocar la rueda,
asegúrese de que no haya nada
en ella ni en el cubo (barro,
alquitrán, gravilla, etc.) quepueda impedir que la ruedaquede sujeta firmemente contrael cubo.
Si hay algo, retírelo. Si no hay
buen contacto entre lassuperficies de montaje de la
rueda y el cubo, se pueden
aflojar las tuercas y soltarse la
rueda. Si se suelta una rueda,
puede perderse el control del
vehículo. Eso puede traducirse
en lesiones graves o mortales.
ORBC060005

613

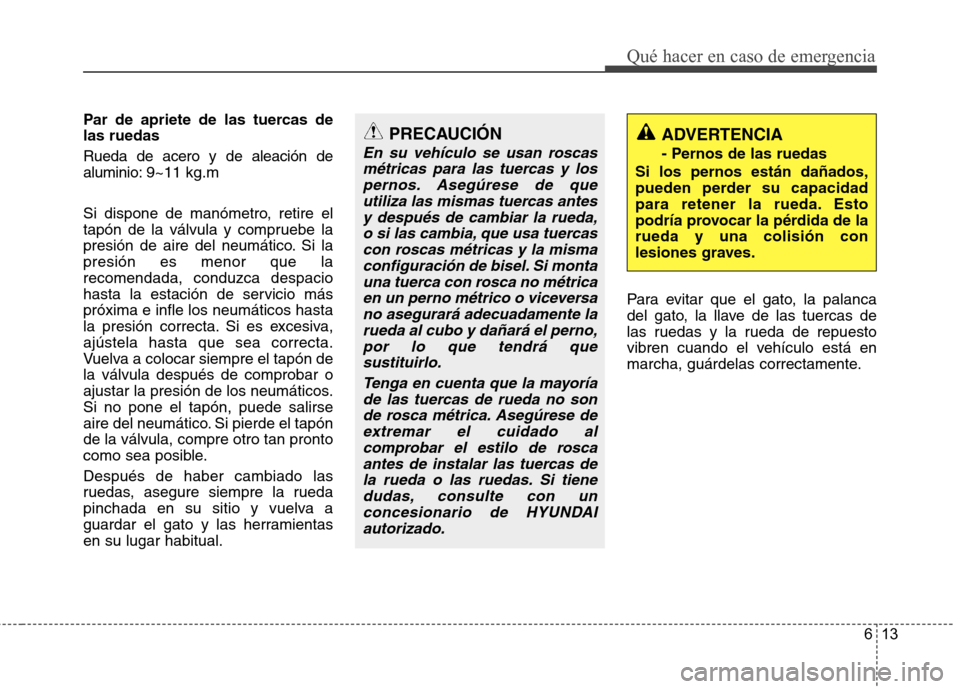

Qué hacer en caso de emergencia
Par de apriete de las tuercas de las ruedas Rueda de acero y de aleación de aluminio:9~11 kg.m
Si dispone de manómetro, retire el
tapón de la válvula y compruebe la
presión de aire del neumático. Si lapresión es menor que larecomendada, conduzca despacio
hasta la estación de servicio máspróxima e infle los neumáticos hasta
la presión correcta. Si es excesiva,ajústela hasta que sea correcta.
Vuelva a colocar siempre el tapón dela válvula después de comprobar o
ajustar la presión de los neumáticos.Si no pone el tapón, puede salirse
aire del neumático. Si pierde el tapónde la válvula, compre otro tan pronto
como sea posible. Después de haber cambiado las
ruedas, asegure siempre la rueda
pinchada en su sitio y vuelva a
guardar el gato y las herramientasen su lugar habitual. Para evitar que el gato, la palanca
del gato, la llave de las tuercas de
las ruedas y la rueda de repuesto
vibren cuando el vehículo está en
marcha, guárdelas correctamente.PRECAUCIÓN
En su vehículo se usan roscas
métricas para las tuercas y lospernos. Asegúrese de que utiliza las mismas tuercas antesy después de cambiar la rueda,o si las cambia, que usa tuercas con roscas métricas y la mismaconfiguración de bisel. Si montauna tuerca con rosca no métricaen un perno métrico o viceversa no asegurará adecuadamente larueda al cubo y dañará el perno,por lo que tendrá que sustituirlo.
Tenga en cuenta que la mayoríade las tuercas de rueda no sonde rosca métrica. Asegúrese deextremar el cuidado al comprobar el estilo de roscaantes de instalar las tuercas dela rueda o las ruedas. Si tiene dudas, consulte con unconcesionario de HYUNDAIautorizado.
ADVERTENCIA
- Pernos de las ruedas
Si los pernos están dañados,
pueden perder su capacidad
para retener la rueda. Esto
podría provocar la pérdida de larueda y una colisión con
lesiones graves.

Qué hacer en caso de emergencia
14
6

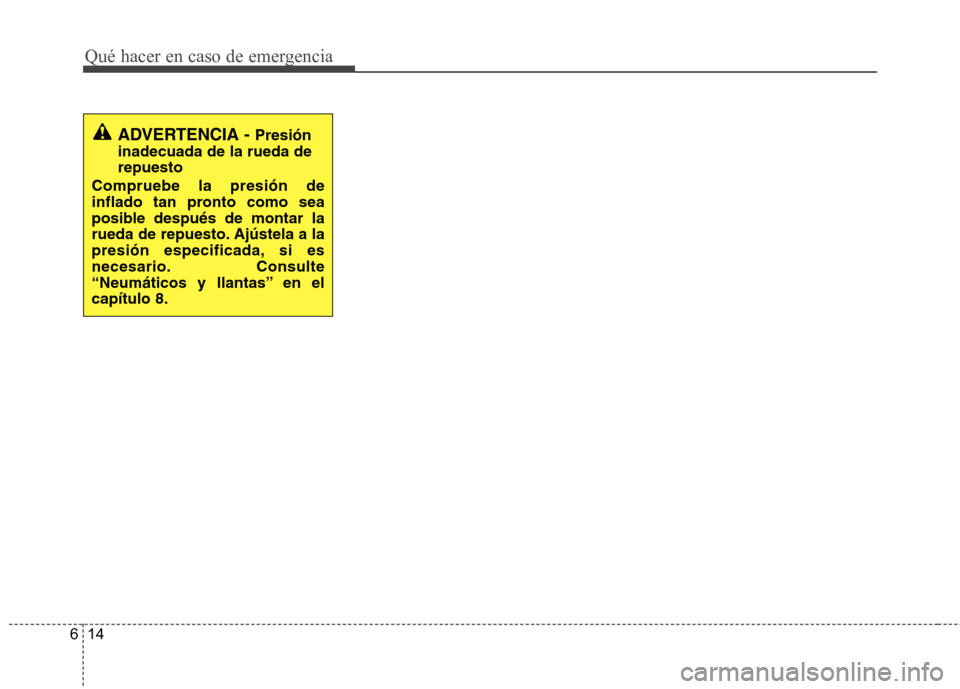

ADVERTENCIA - Presión
inadecuada de la rueda de repuesto
Compruebe la presión de
inflado tan pronto como sea
posible después de montar la
rueda de repuesto. Ajústela a la
presión especificada, si es
necesario. Consulte
“Neumáticos y llantas” en elcapítulo 8.

615

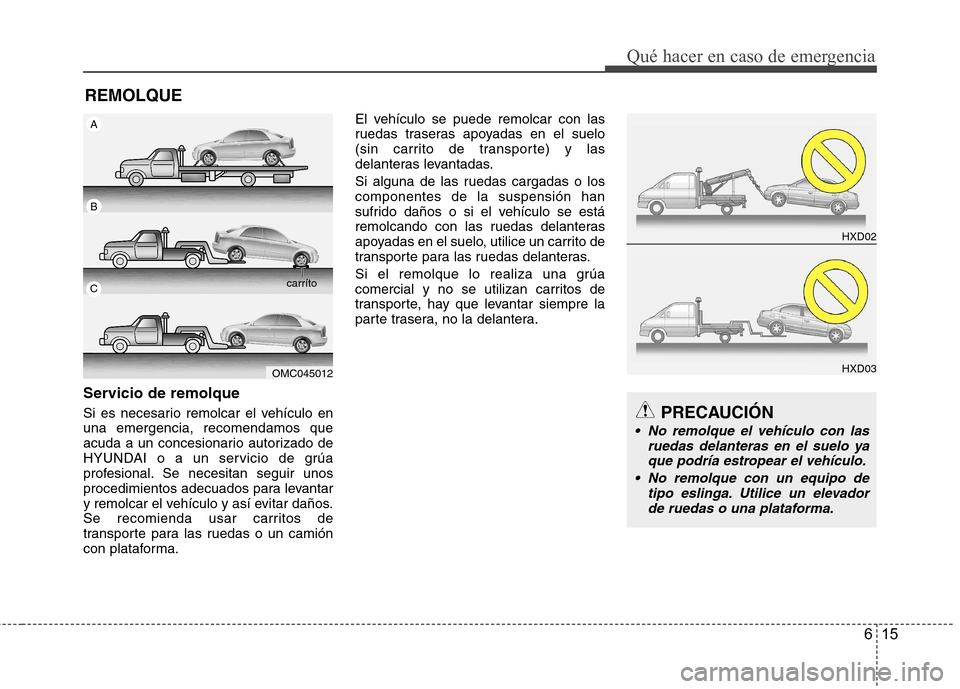

Qué hacer en caso de emergencia
REMOLQUE
Servicio de remolque
Si es necesario remolcar el vehículo en una emergencia, recomendamos que
acuda a un concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional. Se necesitan seguir unos
procedimientos adecuados para levantar
y remolcar el vehículo y así evitar daños.
Se recomienda usar carritos de
transporte para las ruedas o un camión
con plataforma. El vehículo se puede remolcar con las
ruedas traseras apoyadas en el suelo
(sin carrito de transporte) y las
delanteras levantadas.
Si alguna de las ruedas cargadas o los componentes de la suspensión han
sufrido daños o si el vehículo se está
remolcando con las ruedas delanteras
apoyadas en el suelo, utilice un carrito de
transporte para las ruedas delanteras.
Si el remolque lo realiza una grúa
comercial y no se utilizan carritos de
transporte, hay que levantar siempre la
parte trasera, no la delantera.
HXD02
HXD03
PRECAUCIÓN
No remolque el vehículo con las
ruedas delanteras en el suelo yaque podría estropear el vehículo.
No remolque con un equipo de tipo eslinga. Utilice un elevadorde ruedas o una plataforma.
OMC045012
A
B
C carríto

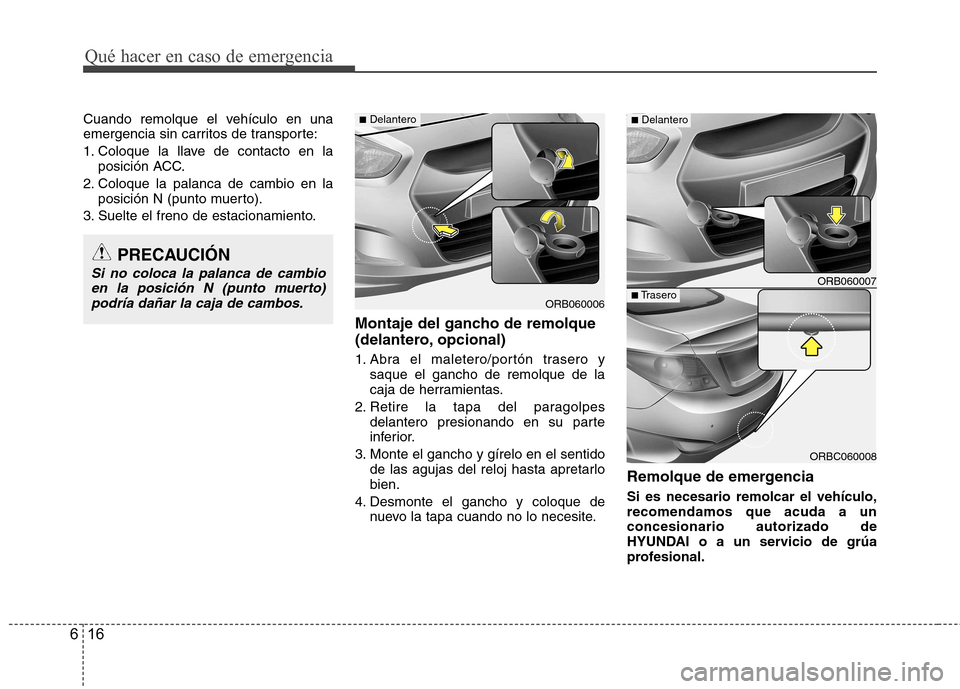

Qué hacer en caso de emergencia
16
6
Cuando remolque el vehículo en una
emergencia sin carritos de transporte:
1. Coloque la llave de contacto en la
posición ACC.
2. Coloque la palanca de cambio en la posición N (punto muerto).
3. Suelte el freno de estacionamiento.
Montaje del gancho de remolque
(delantero, opcional)
1. Abra el maletero/portón trasero ysaque el gancho de remolque de la
caja de herramientas.
2. Retire la tapa del paragolpes delantero presionando en su parte
inferior.
3. Monte el gancho y gírelo en el sentido de las agujas del reloj hasta apretarlobien.
4. Desmonte el gancho y coloque de nuevo la tapa cuando no lo necesite. Remolque de emergencia Si es necesario remolcar el vehículo, recomendamos que acuda a unconcesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.
PRECAUCIÓN
Si no coloca la palanca de cambio
en la posición N (punto muerto)
podría dañar la caja de cambos.
ORB060006
■ Delantero
ORB060007
ORBC060008
■Delantero
■Trasero

617
Qué hacer en caso de emergencia

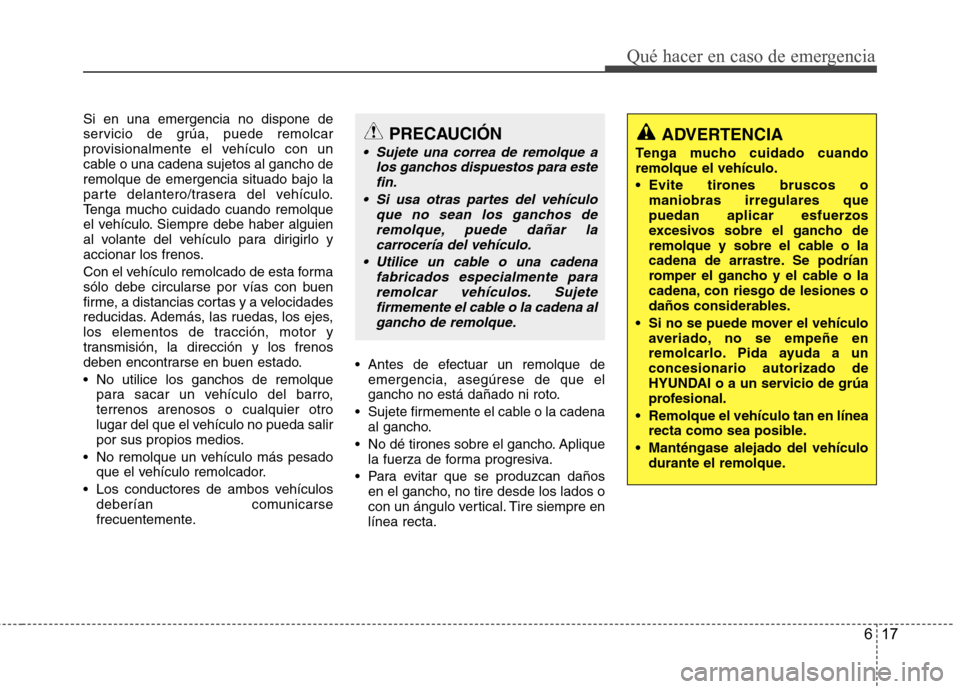

Si en una emergencia no dispone de
servicio de grúa, puede remolcar
provisionalmente el vehículo con un
cable o una cadena sujetos al gancho deremolque de emergencia situado bajo la
parte delantero/trasera del vehículo.
Tenga mucho cuidado cuando remolque
el vehículo. Siempre debe haber alguien
al volante del vehículo para dirigirlo y
accionar los frenos.
Con el vehículo remolcado de esta forma
sólo debe circularse por vías con buen
firme, a distancias cortas y a velocidades
reducidas. Además, las ruedas, los ejes,
los elementos de tracción, motor y
transmisión, la dirección y los frenos
deben encontrarse en buen estado.
No utilice los ganchos de remolquepara sacar un vehículo del barro, terrenos arenosos o cualquier otro
lugar del que el vehículo no pueda salir
por sus propios medios.
No remolque un vehículo más pesado que el vehículo remolcador.
Los conductores de ambos vehículos deberían comunicarse
frecuentemente. Antes de efectuar un remolque de
emergencia, asegúrese de que el
gancho no está dañado ni roto.
Sujete firmemente el cable o la cadena al gancho.
No dé tirones sobre el gancho. Aplique la fuerza de forma progresiva.
Para evitar que se produzcan daños en el gancho, no tire desde los lados o
con un ángulo vertical. Tire siempre enlínea recta.
PRECAUCIÓN
Sujete una correa de remolque a
los ganchos dispuestos para estefin.
Si usa otras partes del vehículo que no sean los ganchos deremolque, puede dañar lacarrocería del vehículo.
Utilice un cable o una cadena fabricados especialmente pararemolcar vehículos. Sujetefirmemente el cable o la cadena algancho de remolque.
ADVERTENCIA
Tenga mucho cuidado cuando remolque el vehículo.
maniobras irregulares que puedan aplicar esfuerzos
excesivos sobre el gancho de
remolque y sobre el cable o la
cadena de arrastre. Se podrían
romper el gancho y el cable o la
cadena, con riesgo de lesiones o
daños considerables.
Si no se puede mover el vehículo averiado, no se empeñe en
remolcarlo. Pida ayuda a unconcesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.
Remolque el vehículo tan en línea recta como sea posible.
Manténgase alejado del vehículo durante el remolque.
