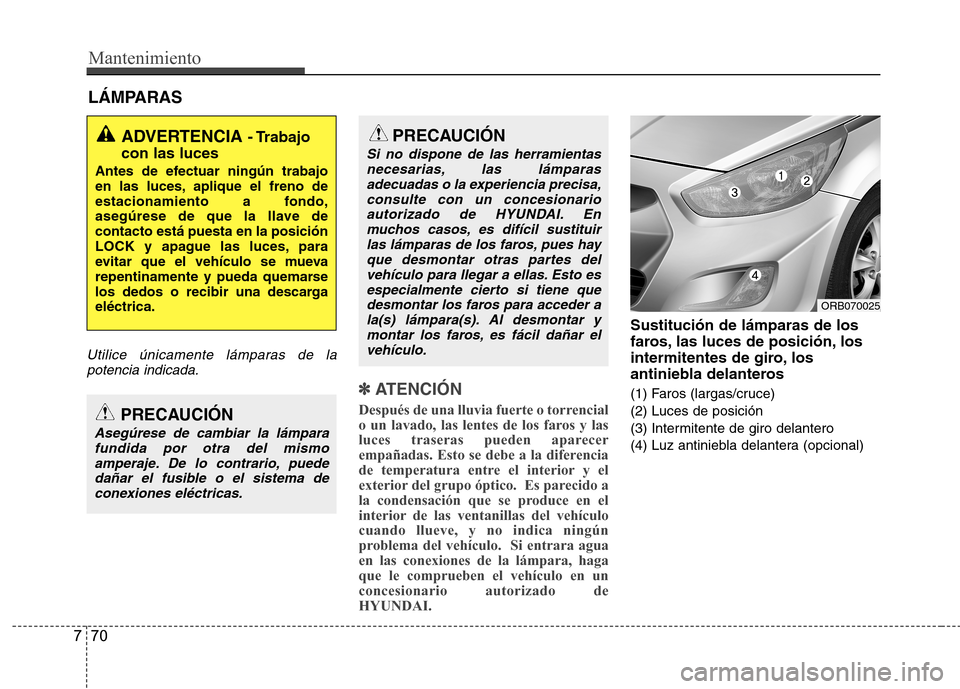

Mantenimiento
70
7
LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽✽
ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículocuando llueve, y no indica ningún
problema del vehículo. Si entrara aguaen las conexiones de la lámpara, hagaque le comprueben el vehículo en unconcesionario autorizado deHYUNDAI.
Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Faros (largas/cruce) (2) Luces de posición
(3) Intermitente de giro delantero
(4) Luz antiniebla delantera (opcional)
ADVERTENCIA - Trabajo
con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave decontacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descargaeléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara fundida por otra del mismoamperaje. De lo contrario, puededañar el fusible o el sistema de conexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramientasnecesarias, las lámparas
adecuadas o la experiencia precisa,consulte con un concesionarioautorizado de HYUNDAI. En
muchos casos, es difícil sustituirlas lámparas de los faros, pues hay que desmontar otras partes delvehículo para llegar a ellas. Esto es
especialmente cierto si tiene quedesmontar los faros para acceder a la(s) lámpara(s). Al desmontar ymontar los faros, es fácil dañar el
vehículo.
ORB070025

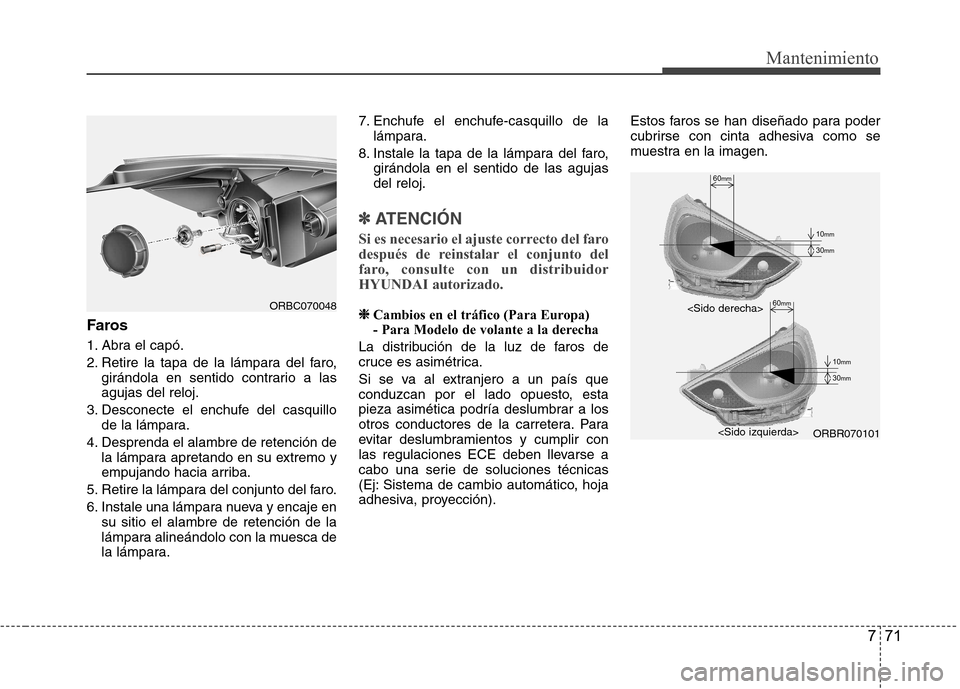

771
Mantenimiento
Faros
1. Abra el capó.
2. Retire la tapa de la lámpara del faro,girándola en sentido contrario a las agujas del reloj.
3. Desconecte el enchufe del casquillo de la lámpara.
4. Desprenda el alambre de retención de la lámpara apretando en su extremo y
empujando hacia arriba.
5. Retire la lámpara del conjunto del faro.
6. Instale una lámpara nueva y encaje en su sitio el alambre de retención de la
lámpara alineándolo con la muesca de
la lámpara. 7. Enchufe el enchufe-casquillo de la
lámpara.
8. Instale la tapa de la lámpara del faro, girándola en el sentido de las agujasdel reloj.
✽✽
ATENCIÓN
Si es necesario el ajuste correcto del faro
después de reinstalar el conjunto del
faro, consulte con un distribuidorHYUNDAI autorizado.
❈❈ Cambios en el tráfico (Para Europa)
- Para Modelo de volante a la derecha
La distribución de la luz de faros de
cruce es asimétrica.
Si se va al extranjero a un país que
conduzcan por el lado opuesto, esta
pieza asimética podría deslumbrar a los
otros conductores de la carretera. Para
evitar deslumbramientos y cumplir con
las regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(Ej: Sistema de cambio automático, hoja
adhesiva, proyección). Estos faros se han diseñado para poder
cubrirse con cinta adhesiva como se
muestra en la imagen.ORBC07004860mm
30mm
10mm
30mm
10mm
60mm
ORBR070101

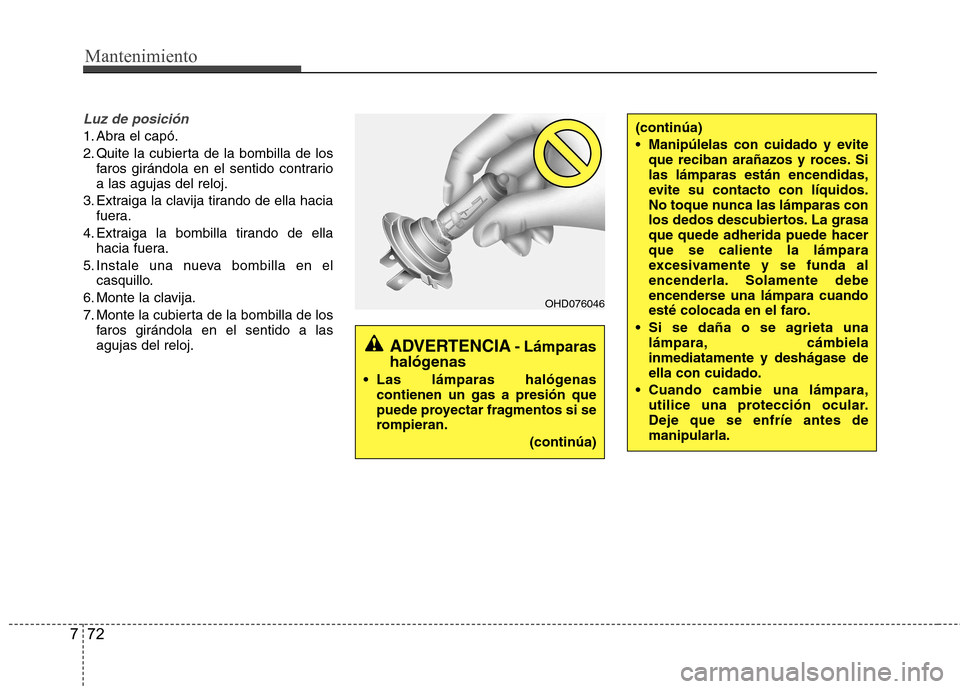

Mantenimiento
72
7
Luz de posición
1. Abra el capó.
2. Quite la cubierta de la bombilla de los
faros girándola en el sentido contrario a las agujas del reloj.
3. Extraiga la clavija tirando de ella hacia fuera.
4. Extraiga la bombilla tirando de ella hacia fuera.
5. Instale una nueva bombilla en el casquillo.
6. Monte la clavija.
7. Monte la cubierta de la bombilla de los faros girándola en el sentido a las agujas del reloj.(continúa)
Manipúlelas con cuidado y evite que reciban arañazos y roces. Si las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasaque quede adherida puede hacerque se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
Si se daña o se agrieta una lámpara, cámbielainmediatamente y deshágase deella con cuidado.
Cuando cambie una lámpara, utilice una protección ocular.Deje que se enfríe antes demanipularla.
ADVERTENCIA - Lámparas
halógenas
Las lámparas halógenas contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046

773
Mantenimiento
Intermitente lateral
1. Pare el motor y abra el capó.
2. Retire el casquillo del conjunto de lasluces haciéndolo girar en sentido
contrario a las agujas del reloj hastaque sus patillas queden alineadas con
las ranuras del conjunto.
3. Retire la lámpara del casquillo haciendo presión sobre ella y
girándola en sentido contrario a lasagujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo. 4. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
5. Instale el casquillo en el conjunto haciendo que sus patillas queden
alineadas con las ranuras. Empuje elcasquillo en el alojamiento y gírelo enel sentido de las agujas del reloj.
Sustitución de la lámpara de la luz
antiniebla delantera (opcional)
1. Desmonte el parachoques delantero debajo de la cubierta.
2. Introduzca la mano en la parte trasera del parachoques delantero.
3. Desconecte el conector eléctrico del portalámparas.
ORBC070030
ORBC070031
ORBC070049

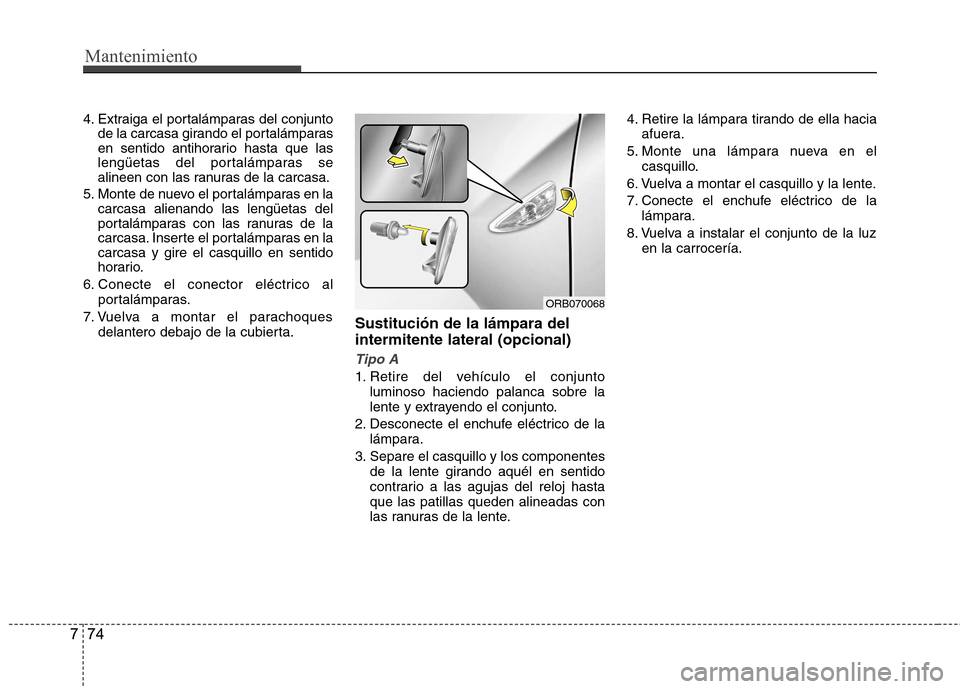

Mantenimiento
74
7
4. Extraiga el portalámparas del conjunto
de la carcasa girando el portalámparas
en sentido antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la carcasa.
5. Monte de nuevo el portalámparas en la carcasa alienando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en lacarcasa y gire el casquillo en sentido
horario.
6. Conecte el conector eléctrico al portalámparas.
7. Vuelva a montar el parachoques delantero debajo de la cubierta. Sustitución de la lámpara del intermitente lateral (opcional)
Tipo A
1. Retire del vehículo el conjunto
luminoso haciendo palanca sobre la
lente y extrayendo el conjunto.
2. Desconecte el enchufe eléctrico de la lámpara.
3. Separe el casquillo y los componentes de la lente girando aquél en sentido
contrario a las agujas del reloj hastaque las patillas queden alineadas con
las ranuras de la lente. 4. Retire la lámpara tirando de ella hacia
afuera.
5. Monte una lámpara nueva en el casquillo.
6. Vuelva a montar el casquillo y la lente.
7. Conecte el enchufe eléctrico de la lámpara.
8. Vuelva a instalar el conjunto de la luz en la carrocería.
ORB070068

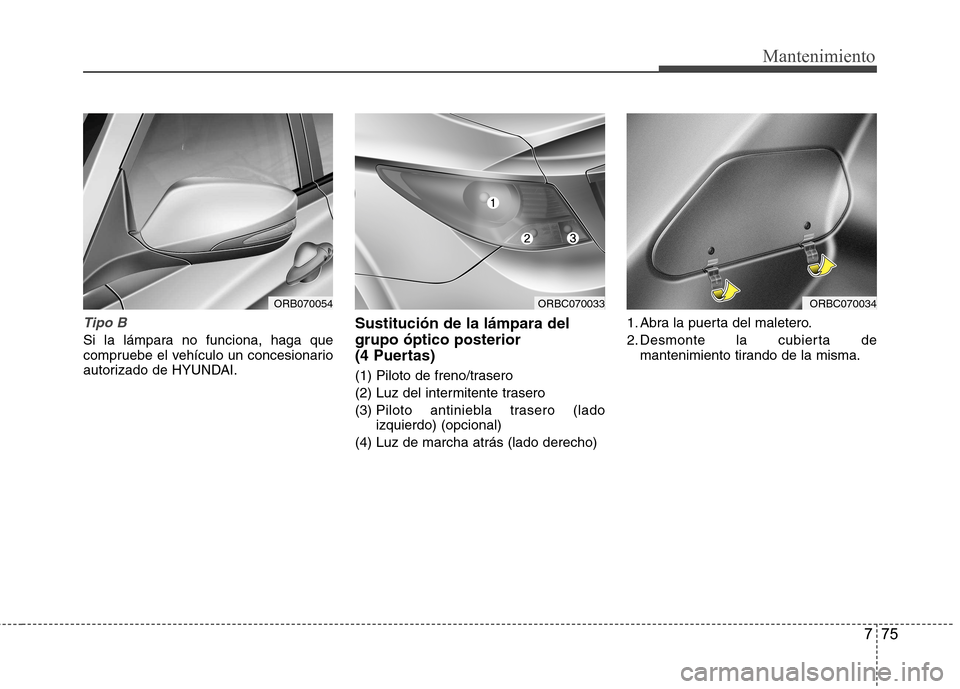

775
Mantenimiento
Tipo B
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.Sustitución de la lámpara del grupo óptico posterior
(4 Puertas)
(1) Piloto de freno/trasero
(2) Luz del intermitente trasero(3)
Piloto antiniebla trasero (lado izquierdo) (opcional)
(4) Luz de marcha atrás (lado derecho) 1. Abra la puerta del maletero.
2. Desmonte la cubierta de
mantenimiento tirando de la misma.
ORBC070034ORB070054ORBC070033

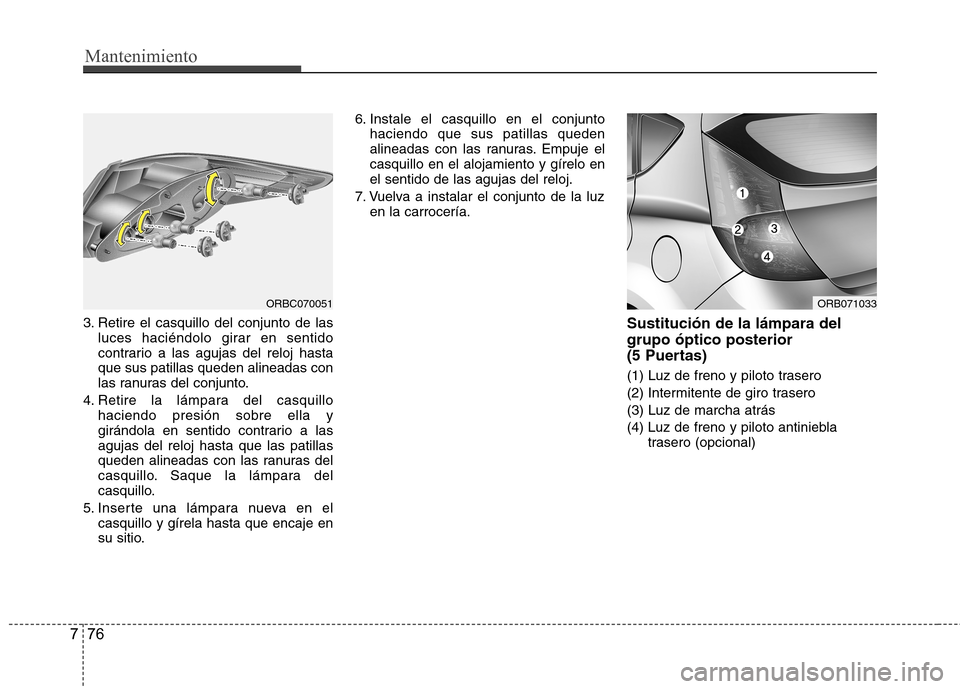

Mantenimiento
76
7
3. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hastaque sus patillas queden alineadas con
las ranuras del conjunto.
4. Retire la lámpara del casquillo haciendo presión sobre ella y
girándola en sentido contrario a lasagujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
5. Inserte una lámpara nueva en el casquillo y gírela hasta que encaje en
su sitio. 6. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje elcasquillo en el alojamiento y gírelo enel sentido de las agujas del reloj.
7. Vuelva a instalar el conjunto de la luz en la carrocería.
Sustitución de la lámpara del grupo óptico posterior
(5 Puertas)
(1) Luz de freno y piloto trasero
(2) Intermitente de giro trasero(3) Luz de marcha atrás
(4) Luz de freno y piloto antinieblatrasero (opcional)
ORB071033ORBC070051

777
Mantenimiento
1. Abra el portón trasero.
2. Afloje los tornillos del grupo óptico conun destornillador de punta Phillips.
3. Retire el grupo de luces trasero de la carrocería del vehículo. 4. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hastaque sus patillas queden alineadas con
las ranuras del conjunto.
5. Retire la lámpara del casquillo haciendo presión sobre ella y
girándola en sentido contrario a lasagujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
6. Inserte una lámpara nueva en el casquillo y gírela hasta que encaje en
su sitio. 7. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje elcasquillo en el alojamiento y gírelo enel sentido de las agujas del reloj.
8. Vuelva a instalar el conjunto de la luz en la carrocería.
9. Apriete los tornillos.
ORB071056
ORB071057
ORB071058

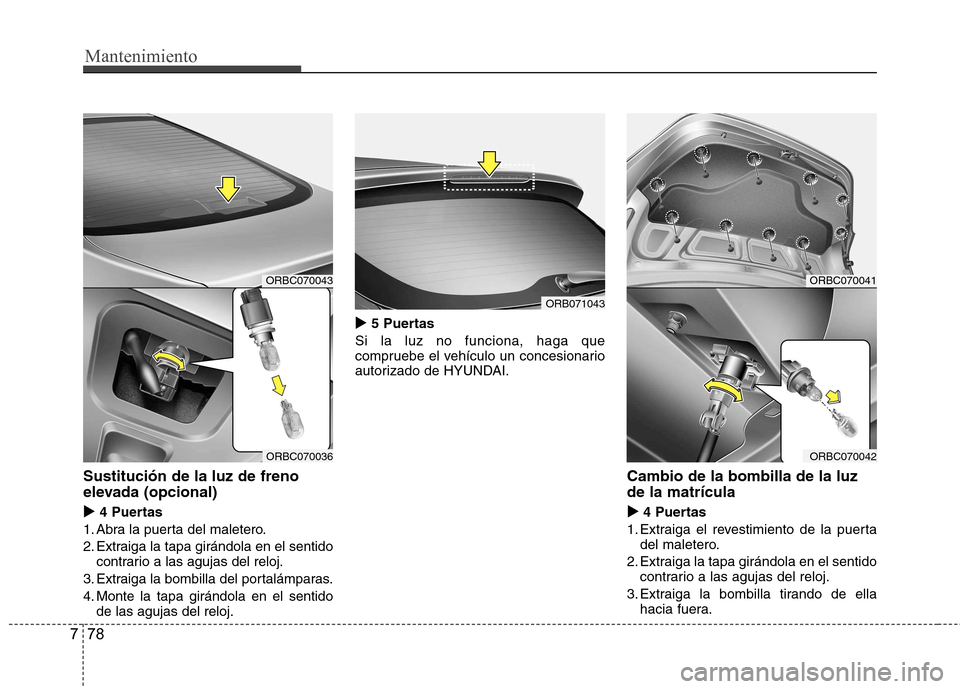

Mantenimiento
78
7
Sustitución de la luz de freno
elevada (opcional)
X
4 Puertas
1. Abra la puerta del maletero.
2. Extraiga la tapa girándola en el sentido contrario a las agujas del reloj.
3. Extraiga la bombilla del portalámparas.
4. Monte la tapa girándola en el sentido de las agujas del reloj.
X 5 Puertas
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
Cambio de la bombilla de la luz de la matrícula
X4 Puertas
1. Extraiga el revestimiento de la puerta del maletero.
2. Extraiga la tapa girándola en el sentido contrario a las agujas del reloj.
3. Extraiga la bombilla tirando de ella hacia fuera.
ORBC070041
ORBC070042
ORBC070043
ORBC070036
ORB071043

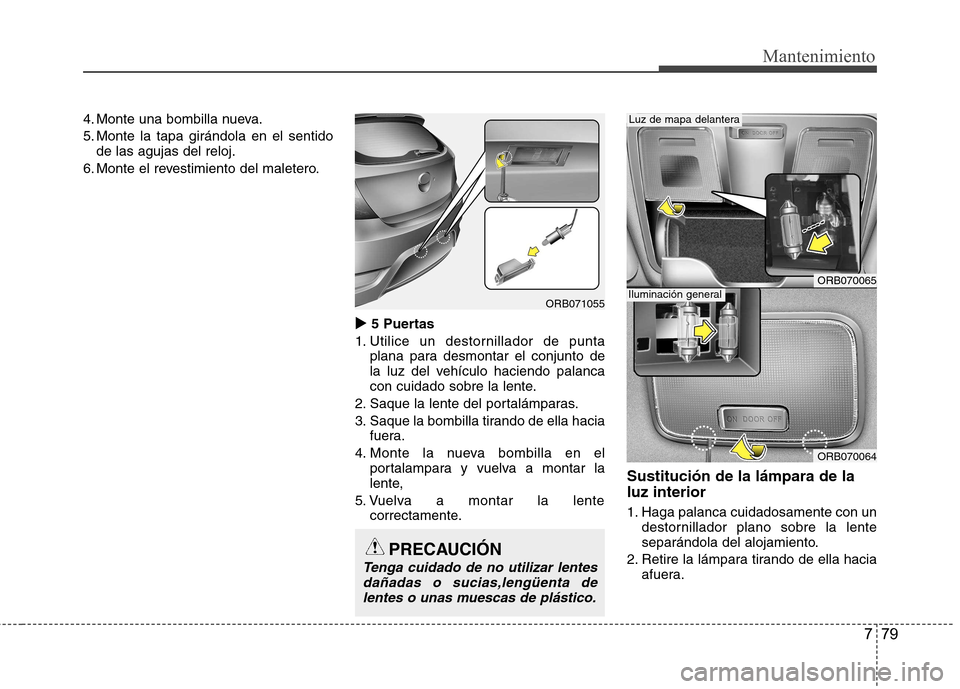

779
Mantenimiento
4. Monte una bombilla nueva.
5. Monte la tapa girándola en el sentidode las agujas del reloj.
6. Monte el revestimiento del maletero.
X 5 Puertas
1. Utilice un destornillador de punta plana para desmontar el conjunto de
la luz del vehículo haciendo palanca
con cuidado sobre la lente.
2. Saque la lente del portalámparas.
3. Saque la bombilla tirando de ella hacia fuera.
4. Monte la nueva bombilla en el portalampara y vuelva a montar la
lente,
5. Vuelva a montar la lente correctamente. Sustitución de la lámpara de la luz interior
1. Haga palanca cuidadosamente con un
destornillador plano sobre la lente
separándola del alojamiento.
2. Retire la lámpara tirando de ella hacia afuera.
ORB071055
PRECAUCIÓN
Tenga cuidado de no utilizar lentes
dañadas o sucias,lengüenta de
lentes o unas muescas de plástico.
ORB070065
ORB070064
Luz de mapa delantera
Iluminación general
