Page 321 of 453

Que faire en cas d’urgence
12 6

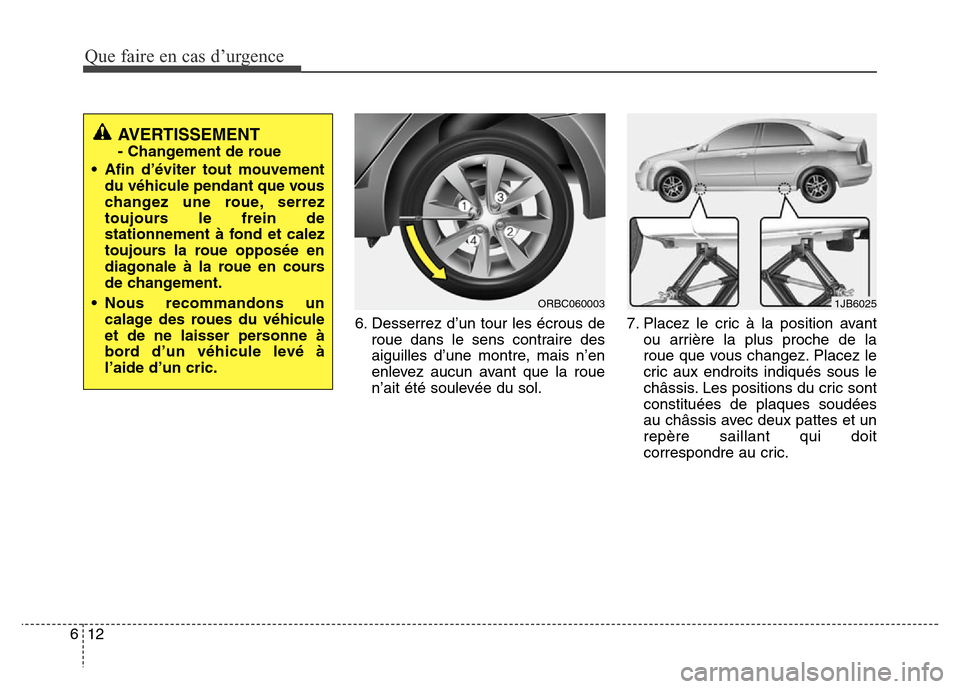

6. Desserrez d’un tour les écrous de
roue dans le sens contraire des
aiguilles d’une montre, mais n’en
enlevez aucun avant que la roue
n’ait été soulevée du sol.7. Placez le cric à la position avant
ou arrière la plus proche de la
roue que vous changez. Placez le
cric aux endroits indiqués sous le
châssis. Les positions du cric sont
constituées de plaques soudées
au châssis avec deux pattes et un
repère saillant qui doit
correspondre au cric.
AVERTISSEMENT
- Changement de roue
• Afin d’éviter tout mouvement
du véhicule pendant que vous
changez une roue, serrez
toujours le frein de
stationnement à fond et calez
toujours la roue opposée en
diagonale à la roue en cours
de changement.
• Nous recommandons un
calage des roues du véhicule
et de ne laisser personne à
bord d’un véhicule levé à
l’aide d’un cric.
ORBC0600031JB6025
Page 322 of 453

613
Que faire en cas d’urgence

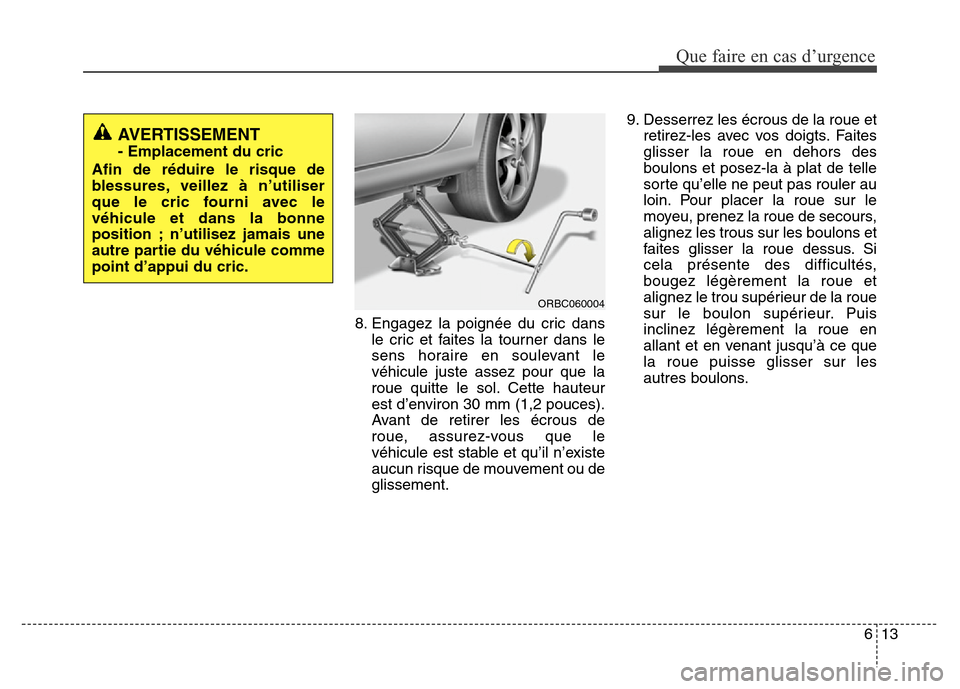

8. Engagez la poignée du cric dans
le cric et faites la tourner dans le
sens horaire en soulevant le
véhicule juste assez pour que la
roue quitte le sol. Cette hauteur
est d’environ 30 mm (1,2 pouces).
Avant de retirer les écrous de
roue, assurez-vous que le
véhicule est stable et qu’il n’existe
aucun risque de mouvement ou de
glissement.9. Desserrez les écrous de la roue et
retirez-les avec vos doigts. Faites
glisser la roue en dehors des
boulons et posez-la à plat de telle
sorte qu’elle ne peut pas rouler au
loin. Pour placer la roue sur le
moyeu, prenez la roue de secours,
alignez les trous sur les boulons et
faites glisser la roue dessus. Si
cela présente des difficultés,
bougez légèrement la roue et
alignez le trou supérieur de la roue
sur le boulon supérieur. Puis
inclinez légèrement la roue en
allant et en venant jusqu’à ce que
la roue puisse glisser sur les
autres boulons.
AVERTISSEMENT
- Emplacement du cric
Afin de réduire le risque de
blessures, veillez à n’utiliser
que le cric fourni avec le
véhicule et dans la bonne
position ; n’utilisez jamais une
autre partie du véhicule comme
point d’appui du cric.
ORBC060004
Page 323 of 453

Que faire en cas d’urgence
14 6

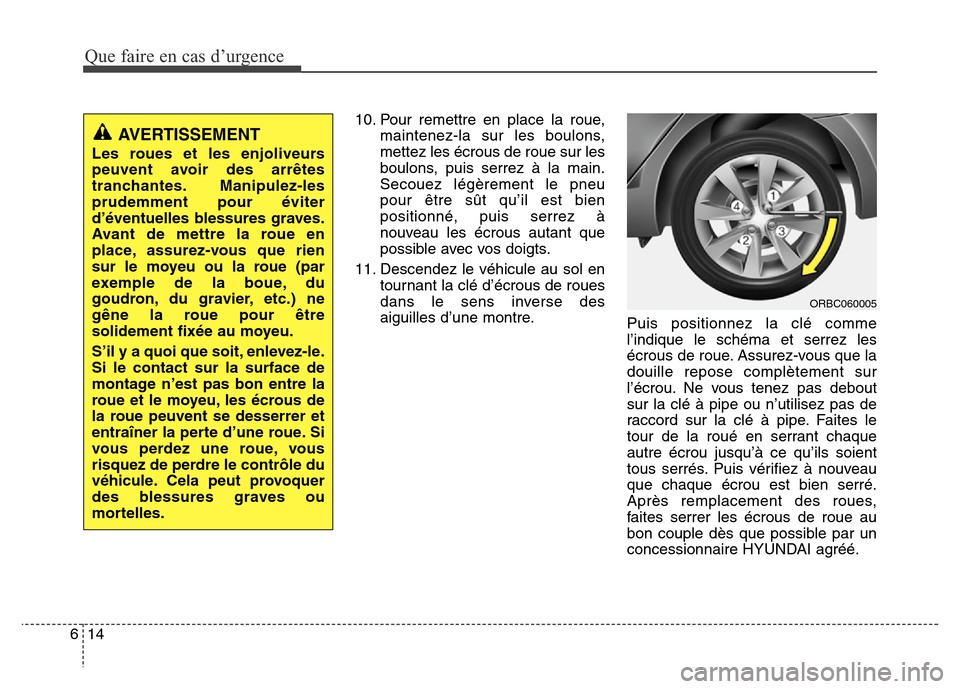

10. Pour remettre en place la roue,
maintenez-la sur les boulons,
mettez les écrous de roue sur les
boulons, puis serrez à la main.
Secouez légèrement le pneu
pour être sût qu’il est bien
positionné, puis serrez à
nouveau les écrous autant que
possible avec vos doigts.
11. Descendez le véhicule au sol en
tournant la clé d’écrous de roues
dans le sens inverse des
aiguilles d’une montre.
Puis positionnez la clé comme
l’indique le schéma et serrez les
écrous de roue. Assurez-vous que la
douille repose complètement sur
l’écrou. Ne vous tenez pas debout
sur la clé à pipe ou n’utilisez pas de
raccord sur la clé à pipe. Faites le
tour de la roué en serrant chaque
autre écrou jusqu’à ce qu’ils soient
tous serrés. Puis vérifiez à nouveau
que chaque écrou est bien serré.
Après remplacement des roues,
faites serrer les écrous de roue au
bon couple dès que possible par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Les roues et les enjoliveurs
peuvent avoir des arrêtes
tranchantes. Manipulez-les
prudemment pour éviter
d’éventuelles blessures graves.
Avant de mettre la roue en
place, assurez-vous que rien
sur le moyeu ou la roue (par
exemple de la boue, du
goudron, du gravier, etc.) ne
gêne la roue pour être
solidement fixée au moyeu.
S’il y a quoi que soit, enlevez-le.
Si le contact sur la surface de
montage n’est pas bon entre la
roue et le moyeu, les écrous de
la roue peuvent se desserrer et
entraîner la perte d’une roue. Si
vous perdez une roue, vous
risquez de perdre le contrôle du
véhicule. Cela peut provoquer
des blessures graves ou
mortelles.
ORBC060005
Page 324 of 453

615
Que faire en cas d’urgence

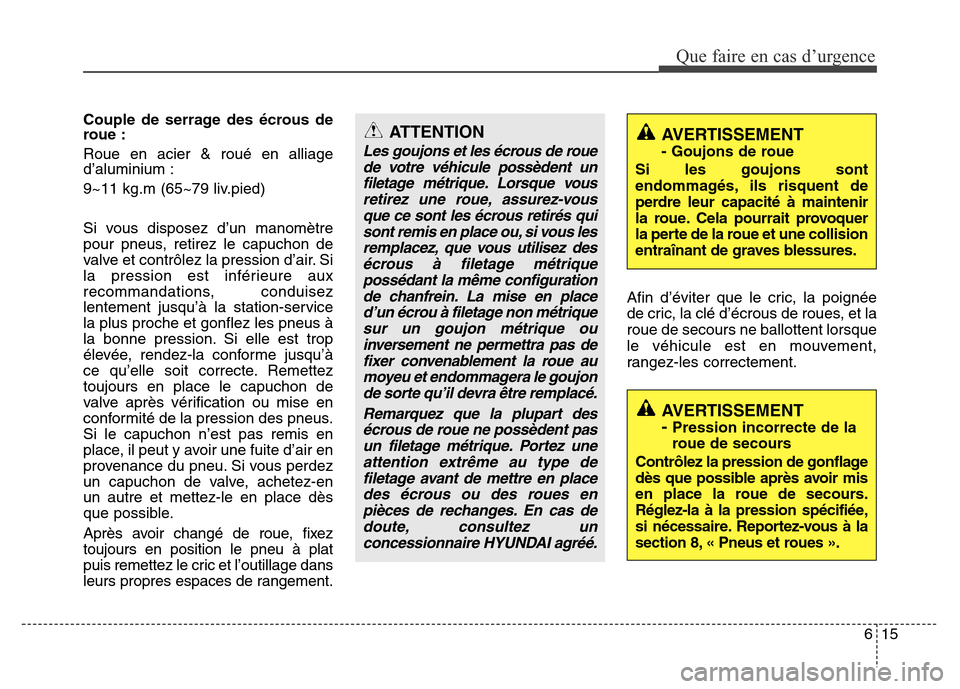

Couple de serrage des écrous de
roue :
Roue en acier & roué en alliage
d’aluminium :
9~11 kg.m (65~79 liv.pied)
Si vous disposez d’un manomètre
pour pneus, retirez le capuchon de
valve et contrôlez la pression d’air. Si
la pression est inférieure aux
recommandations, conduisez
lentement jusqu’à la station-service
la plus proche et gonflez les pneus à
la bonne pression. Si elle est trop
élevée, rendez-la conforme jusqu’à
ce qu’elle soit correcte. Remettez
toujours en place le capuchon de
valve après vérification ou mise en
conformité de la pression des pneus.
Si le capuchon n’est pas remis en
place, il peut y avoir une fuite d’air en
provenance du pneu. Si vous perdez
un capuchon de valve, achetez-en
un autre et mettez-le en place dès
que possible.
Après avoir changé de roue, fixez
toujours en position le pneu à plat
puis remettez le cric et l’outillage dans
leurs propres espaces de rangement.Afin d’éviter que le cric, la poignée
de cric, la clé d’écrous de roues, et la
roue de secours ne ballottent lorsque
le véhicule est en mouvement,
rangez-les correctement.ATTENTION
Les goujons et les écrous de roue
de votre véhicule possèdent un
filetage métrique. Lorsque vous
retirez une roue, assurez-vous
que ce sont les écrous retirés qui
sont remis en place ou, si vous les
remplacez, que vous utilisez des
écrous à filetage métrique
possédant la même configuration
de chanfrein. La mise en place
d’un écrou à filetage non métrique
sur un goujon métrique ou
inversement ne permettra pas de
fixer convenablement la roue au
moyeu et endommagera le goujon
de sorte qu’il devra être remplacé.
Remarquez que la plupart des
écrous de roue ne possèdent pas
un filetage métrique. Portez une
attention extrême au type de
filetage avant de mettre en place
des écrous ou des roues en
pièces de rechanges. En cas de
doute, consultez un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
- Goujons de roue
Si les goujons sont
endommagés, ils risquent de
perdre leur capacité à maintenir
la roue. Cela pourrait provoquer
la perte de la roue et une collision
entraînant de graves blessures.
AVERTISSEMENT
-
Pression incorrecte de la
roue de secours
Contrôlez la pression de gonflage
dès que possible après avoir mis
en place la roue de secours.
Réglez-la à la pression spécifiée,
si nécessaire. Reportez-vous à la
section 8, « Pneus et roues ».
Page 325 of 453

Que faire en cas d’urgence
16 6

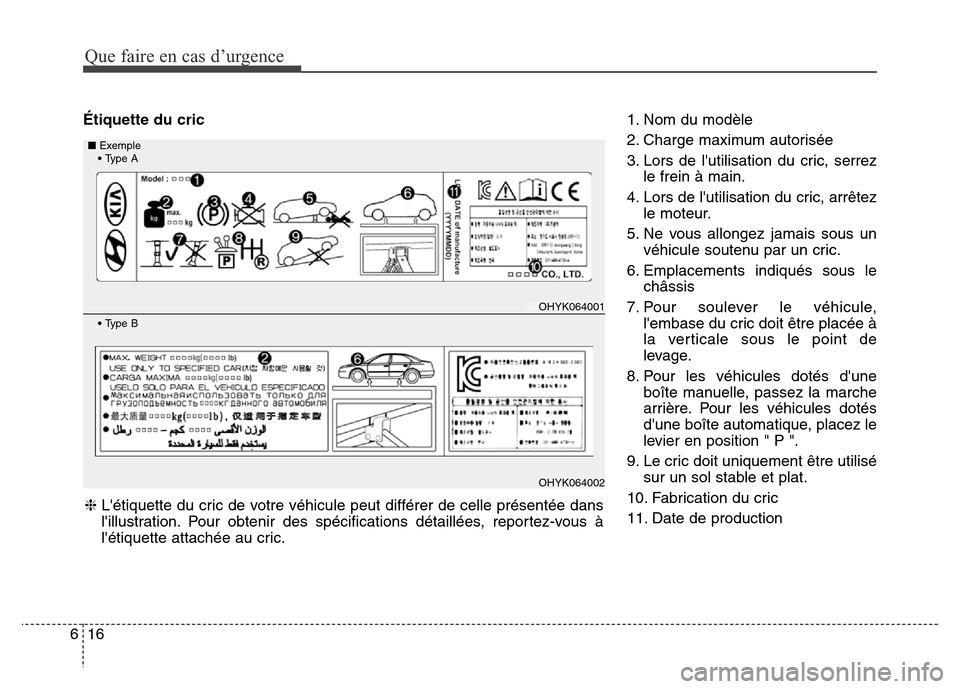

Étiquette du cric1. Nom du modèle
2. Charge maximum autorisée
3. Lors de l'utilisation du cric, serrez
le frein à main.
4. Lors de l'utilisation du cric, arrêtez
le moteur.
5. Ne vous allongez jamais sous un
véhicule soutenu par un cric.
6. Emplacements indiqués sous le
châssis
7. Pour soulever le véhicule,
l'embase du cric doit être placée à
la verticale sous le point de
levage.
8. Pour les véhicules dotés d'une
boîte manuelle, passez la marche
arrière. Pour les véhicules dotés
d'une boîte automatique, placez le
levier en position " P ".
9. Le cric doit uniquement être utilisé
sur un sol stable et plat.
10. Fabrication du cric
11. Date de production
OHYK064001
OHYK064002
• Type A ■Exemple
• Type B
❈L'étiquette du cric de votre véhicule peut différer de celle présentée dans
l'illustration. Pour obtenir des spécifications détaillées, reportez-vous à
l'étiquette attachée au cric.
Page 326 of 453

617
Que faire en cas d’urgence

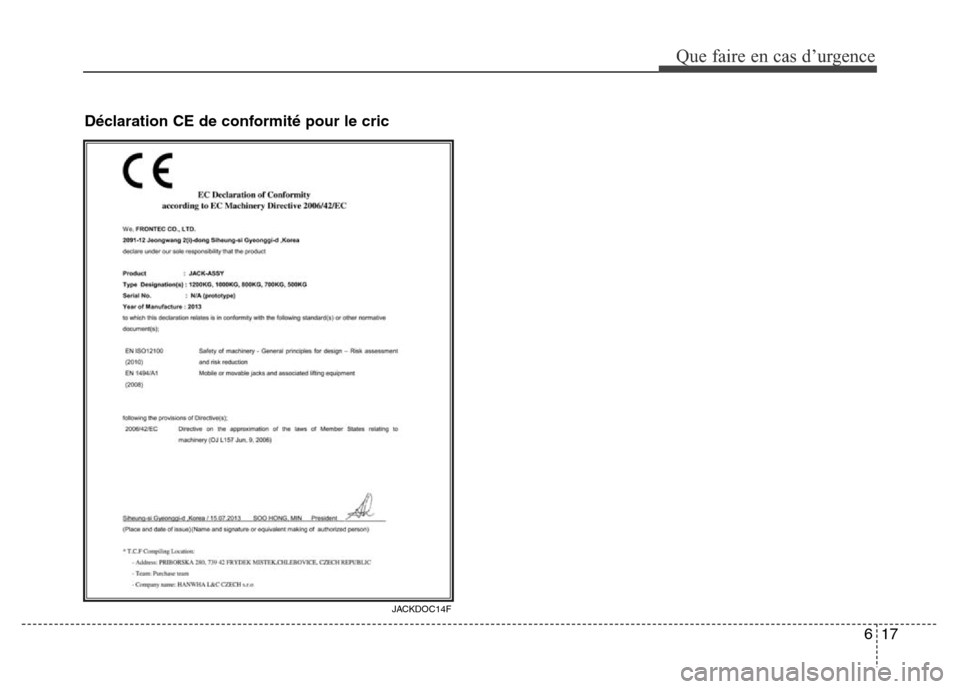

Déclaration CE de conformité pour le cric
JACKDOC14F
Page 327 of 453

Que faire en cas d’urgence
18 6

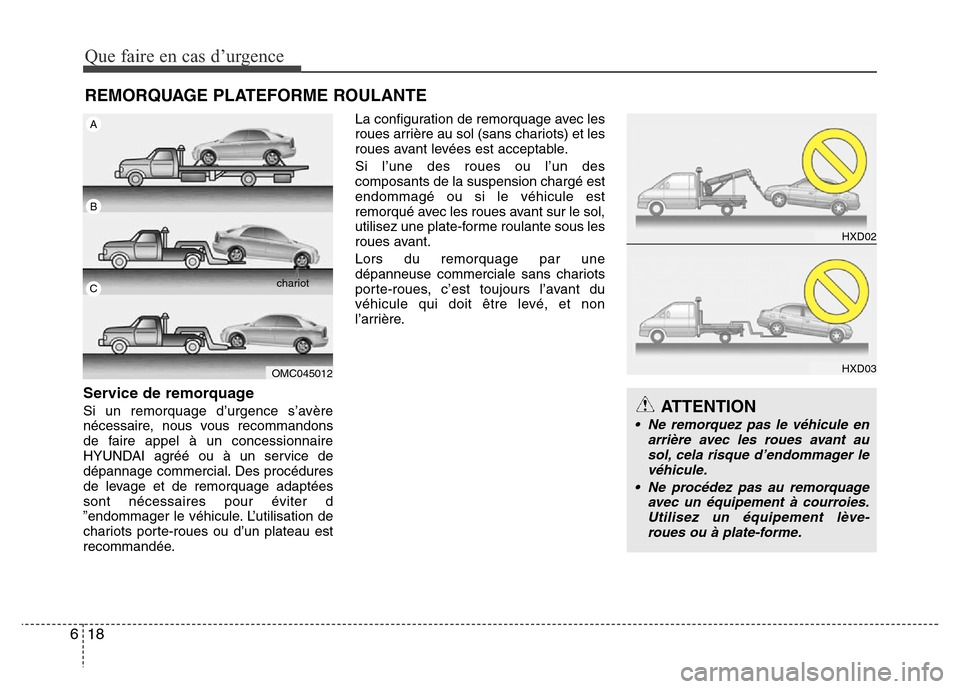

REMORQUAGE PLATEFORME ROULANTE
Service de remorquage
Si un remorquage d’urgence s’avère
nécessaire, nous vous recommandons
de faire appel à un concessionnaire
HYUNDAI agréé ou à un service de
dépannage commercial. Des procédures
de levage et de remorquage adaptées
sont nécessaires pour éviter d
”endommager le véhicule. L’utilisation de
chariots porte-roues ou d’un plateau est
recommandée.La configuration de remorquage avec les
roues arrière au sol (sans chariots) et les
roues avant levées est acceptable.
Si l’une des roues ou l’un des
composants de la suspension chargé est
endommagé ou si le véhicule est
remorqué avec les roues avant sur le sol,
utilisez une plate-forme roulante sous les
roues avant.
Lors du remorquage par une
dépanneuse commerciale sans chariots
porte-roues, c’est toujours l’avant du
véhicule qui doit être levé, et non
l’arrière.
HXD02
HXD03OMC045012
A
B
Cchariot
ATTENTION
• Ne remorquez pas le véhicule en
arrière avec les roues avant au
sol, cela risque d’endommager le
véhicule.
• Ne procédez pas au remorquage
avec un équipement à courroies.
Utilisez un équipement lève-
roues ou à plate-forme.
Page 328 of 453

619
Que faire en cas d’urgence

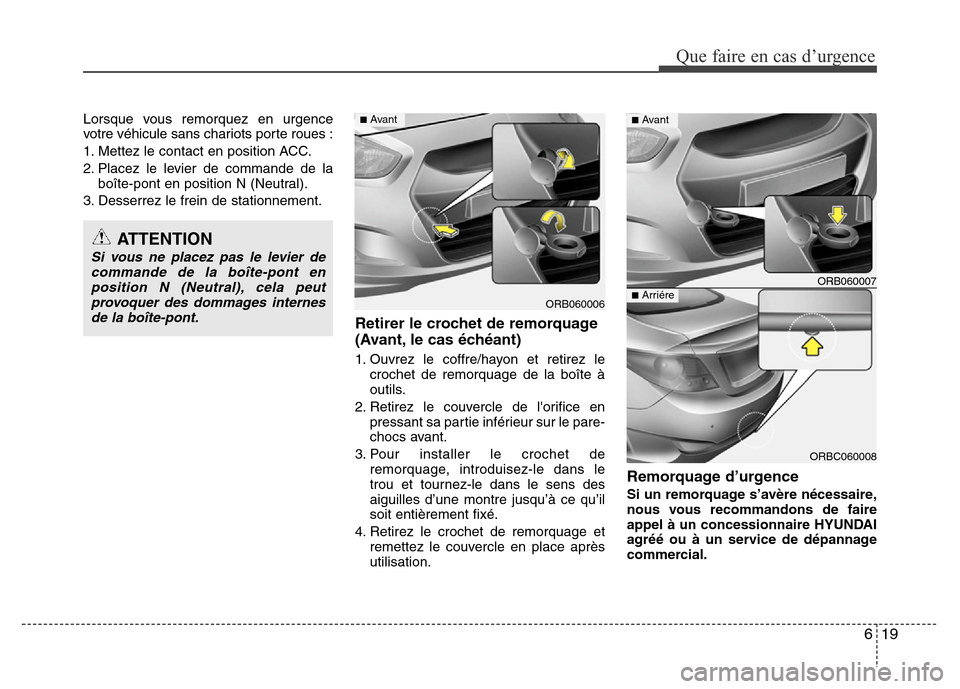

Lorsque vous remorquez en urgence
votre véhicule sans chariots porte roues :
1. Mettez le contact en position ACC.
2. Placez le levier de commande de la
boîte-pont en position N (Neutral).
3. Desserrez le frein de stationnement.
Retirer le crochet de remorquage
(Avant, le cas échéant)
1. Ouvrez le coffre/hayon et retirez le
crochet de remorquage de la boîte à
outils.
2. Retirez le couvercle de l'orifice en
pressant sa partie inférieur sur le pare-
chocs avant.
3. Pour installer le crochet de
remorquage, introduisez-le dans le
trou et tournez-le dans le sens des
aiguilles d’une montre jusqu’à ce qu’il
soit entièrement fixé.
4. Retirez le crochet de remorquage et
remettez le couvercle en place après
utilisation.
Remorquage d’urgence
Si un remorquage s’avère nécessaire,
nous vous recommandons de faire
appel à un concessionnaire HYUNDAI
agréé ou à un service de dépannage
commercial.
ATTENTION
Si vous ne placez pas le levier de
commande de la boîte-pont en
position N (Neutral), cela peut
provoquer des dommages internes
de la boîte-pont.
ORB060006
■Avant
ORB060007
ORBC060008
■Avant
■Arriére
Page 329 of 453

Que faire en cas d’urgence
20 6

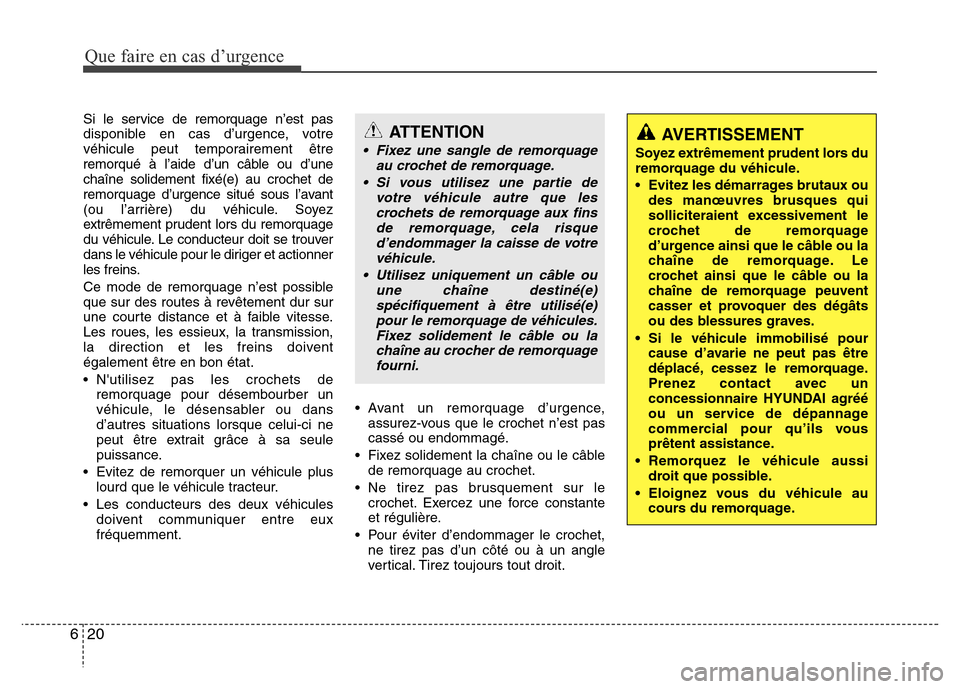

Si le service de remorquage n’est pas
disponible en cas d’urgence, votre
véhicule peut temporairement être
remorqué à l’aide d’un câble ou d’une
chaîne solidement fixé(e) au crochet de
remorquage d’urgence situé sous l’avant
(ou l’arrière) du véhicule. Soyez
extrêmement prudent lors du remorquage
du véhicule. Le conducteur doit se trouver
dans le véhicule pour le diriger et actionner
les freins.
Ce mode de remorquage n’est possible
que sur des routes à revêtement dur sur
une courte distance et à faible vitesse.
Les roues, les essieux, la transmission,
la direction et les freins doivent
également être en bon état.
• N'utilisez pas les crochets de
remorquage pour désembourber un
véhicule, le désensabler ou dans
d’autres situations lorsque celui-ci ne
peut être extrait grâce à sa seule
puissance.
• Evitez de remorquer un véhicule plus
lourd que le véhicule tracteur.
• Les conducteurs des deux véhicules
doivent communiquer entre eux
fréquemment.• Avant un remorquage d’urgence,
assurez-vous que le crochet n’est pas
cassé ou endommagé.
• Fixez solidement la chaîne ou le câble
de remorquage au crochet.
• Ne tirez pas brusquement sur le
crochet. Exercez une force constante
et régulière.
• Pour éviter d’endommager le crochet,
ne tirez pas d’un côté ou à un angle
vertical. Tirez toujours tout droit.ATTENTION
• Fixez une sangle de remorquage
au crochet de remorquage.
• Si vous utilisez une partie de
votre véhicule autre que les
crochets de remorquage aux fins
de remorquage, cela risque
d’endommager la caisse de votre
véhicule.
• Utilisez uniquement un câble ou
une chaîne destiné(e)
spécifiquement à être utilisé(e)
pour le remorquage de véhicules.
Fixez solidement le câble ou la
chaîne au crocher de remorquage
fourni.AVERTISSEMENT
Soyez extrêmement prudent lors du
remorquage du véhicule.
• Evitez les démarrages brutaux ou
des manœuvres brusques qui
solliciteraient excessivement le
crochet de remorquage
d’urgence ainsi que le câble ou la
chaîne de remorquage. Le
crochet ainsi que le câble ou la
chaîne de remorquage peuvent
casser et provoquer des dégâts
ou des blessures graves.
• Si le véhicule immobilisé pour
cause d’avarie ne peut pas être
déplacé, cessez le remorquage.
Prenez contact avec un
concessionnaire HYUNDAI agréé
ou un service de dépannage
commercial pour qu’ils vous
prêtent assistance.
• Remorquez le véhicule aussi
droit que possible.
• Eloignez vous du véhicule au
cours du remorquage.
Page 330 of 453

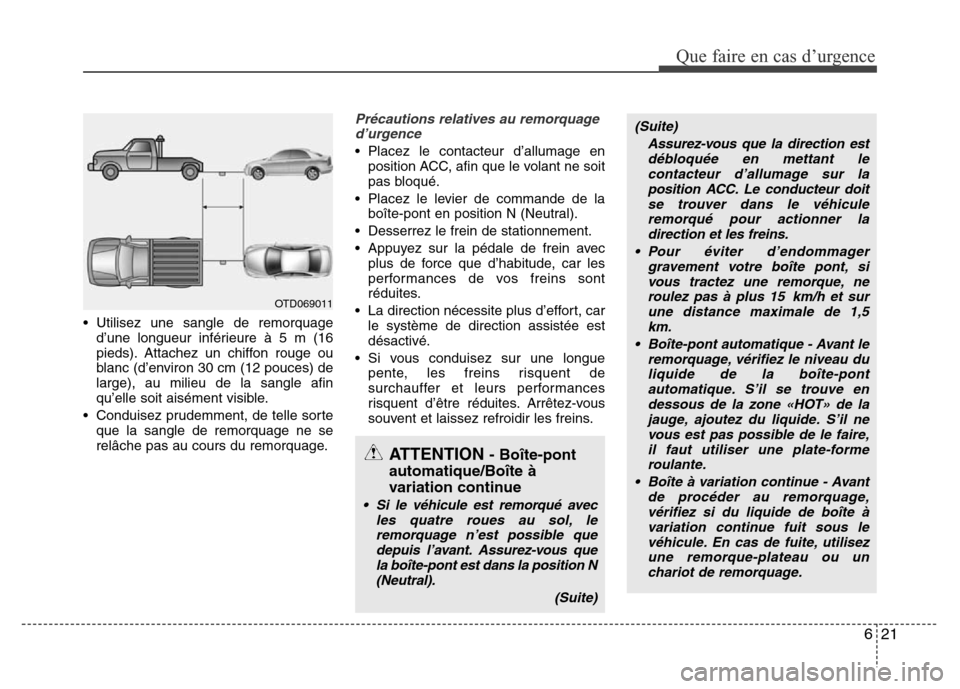

621
Que faire en cas d’urgence
• Utilisez une sangle de remorquage
d’une longueur inférieure à 5 m (16
pieds). Attachez un chiffon rouge ou
blanc (d’environ 30 cm (12 pouces) de
large), au milieu de la sangle afin
qu’elle soit aisément visible.
• Conduisez prudemment, de telle sorte
que la sangle de remorquage ne se
relâche pas au cours du remorquage.
Précautions relatives au remorquage
d’urgence
• Placez le contacteur d’allumage en
position ACC, afin que le volant ne soit
pas bloqué.
• Placez le levier de commande de la
boîte-pont en position N (Neutral).
• Desserrez le frein de stationnement.
• Appuyez sur la pédale de frein avec
plus de force que d’habitude, car les
performances de vos freins sont
réduites.
• La direction nécessite plus d’effort, car
le système de direction assistée est
désactivé.
• Si vous conduisez sur une longue
pente, les freins risquent de
surchauffer et leurs performances
risquent d’être réduites. Arrêtez-vous
souvent et laissez refroidir les freins.
OTD069011
ATTENTION - Boîte-pont
automatique/Boîte à
variation continue
• Si le véhicule est remorqué avec
les quatre roues au sol, le
remorquage n’est possible que
depuis l’avant. Assurez-vous que
la boîte-pont est dans la position N
(Neutral).
(Suite)
(Suite)
Assurez-vous que la direction est
débloquée en mettant le
contacteur d’allumage sur la
position ACC. Le conducteur doit
se trouver dans le véhicule
remorqué pour actionner la
direction et les freins.
• Pour éviter d’endommager
gravement votre boîte pont, si
vous tractez une remorque, ne
roulez pas à plus 15 km/h et sur
une distance maximale de 1,5
km.
• Boîte-pont automatique - Avant le
remorquage, vérifiez le niveau du
liquide de la boîte-pont
automatique. S’il se trouve en
dessous de la zone «HOT» de la
jauge, ajoutez du liquide. S’il ne
vous est pas possible de le faire,
il faut utiliser une plate-forme
roulante.
• Boîte à variation continue - Avant
de procéder au remorquage,
vérifiez si du liquide de boîte à
variation continue fuit sous le
véhicule. En cas de fuite, utilisez
une remorque-plateau ou un
chariot de remorquage.
