Entretien
30 7

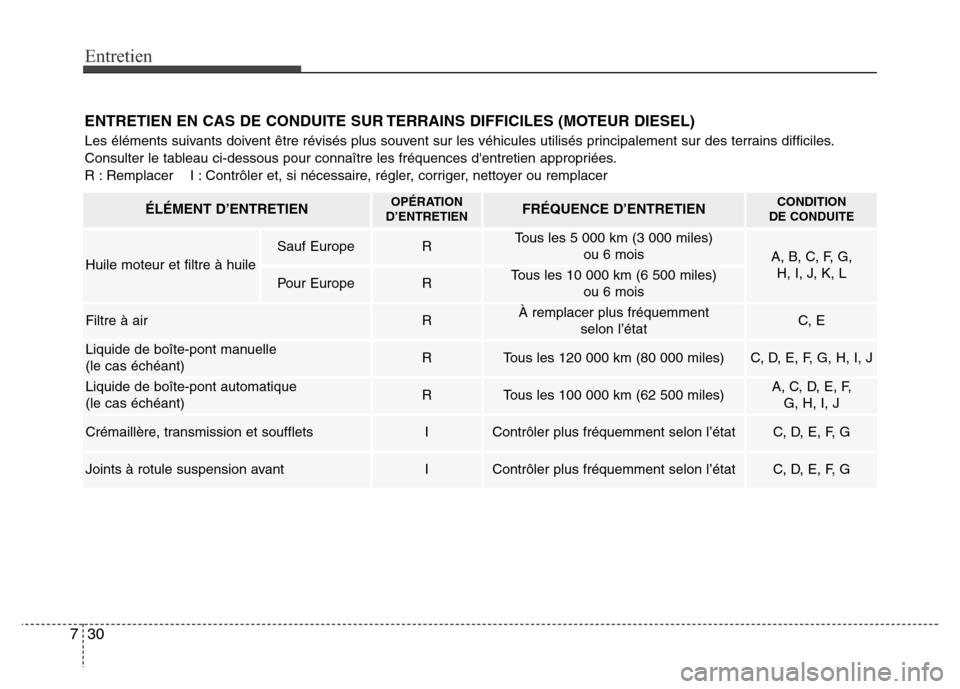

ENTRETIEN EN CAS DE CONDUITE SUR TERRAINS DIFFICILES (MOTEUR DIESEL)
Les éléments suivants doivent être révisés plus souvent sur les véhicules utilisés principalement sur des terrains difficiles.
Consulter le tableau ci-dessous pour connaître les fréquences d'entretien appropriées.
R : Remplacer I : Contrôler et, si nécessaire, régler, corriger, nettoyer ou remplacer
ÉLÉMENT D’ENTRETIENOPÉRATION
D’ENTRETIENFRÉQUENCE D’ENTRETIENCONDITION
DE CONDUITE
Huile moteur et filtre à huile
Sauf EuropeRTous les 5 000 km (3 000 miles)
ou 6 mois
A, B, C, F, G,
H, I, J, K, L
Pour EuropeRTous les 10 000 km (6 500 miles)
ou 6 mois
Filtre à airRÀ remplacer plus fréquemment
selon l’étatC, E
Liquide de boîte-pont manuelle
(le cas échéant)RTous les 120 000 km (80 000 miles) C, D, E, F, G, H, I, J
Liquide de boîte-pont automatique
(le cas échéant)RTous les 100 000 km (62 500 miles) A, C, D, E, F,
G, H, I, J
Crémaillère, transmission et souffletsIContrôler plus fréquemment selon l’étatC, D, E, F, G
Joints à rotule suspension avantIContrôler plus fréquemment selon l’étatC, D, E, F, G

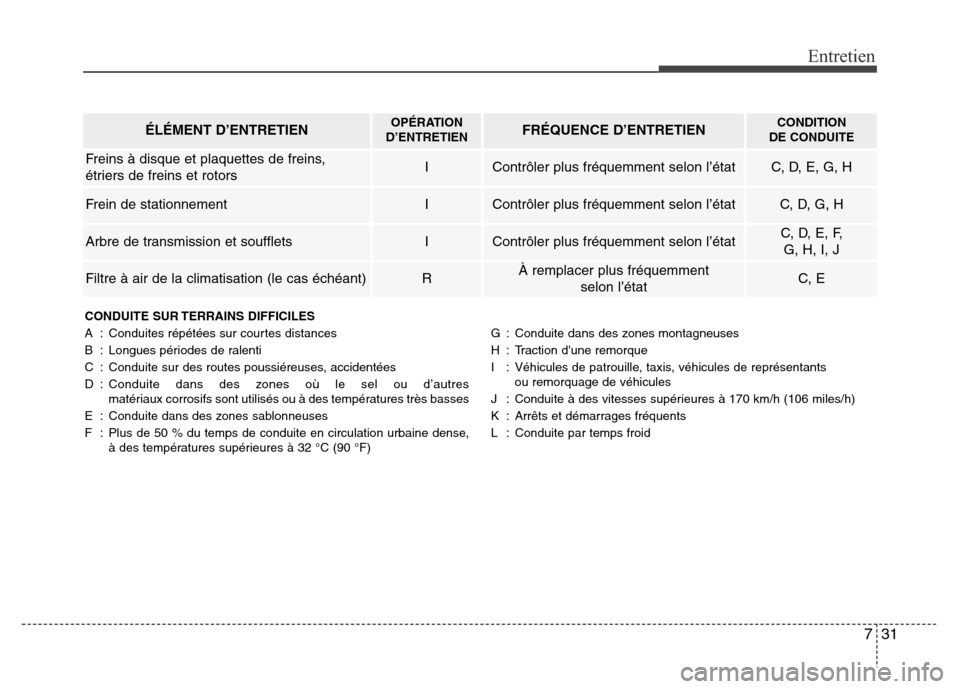

731
Entretien
ÉLÉMENT D’ENTRETIENOPÉRATION
D’ENTRETIENFRÉQUENCE D’ENTRETIENCONDITION
DE CONDUITE
Freins à disque et plaquettes de freins,
étriers de freins et rotorsIContrôler plus fréquemment selon l’étatC, D, E, G, H
Frein de stationnementIContrôler plus fréquemment selon l’étatC, D, G, H
Arbre de transmission et souffletsIContrôler plus fréquemment selon l’étatC, D, E, F,
G, H, I, J
Filtre à air de la climatisation (le cas échéant)RÀ remplacer plus fréquemment
selon l’étatC, E
CONDUITE SUR TERRAINS DIFFICILES
A : Conduites répétées sur courtes distances
B : Longues périodes de ralenti
C : Conduite sur des routes poussiéreuses, accidentées
D : Conduite dans des zones où le sel ou d’autres
matériaux corrosifs sont utilisés ou à des températures très basses
E : Conduite dans des zones sablonneuses
F : Plus de 50 % du temps de conduite en circulation urbaine dense,
à des températures supérieures à 32 °C (90 °F)G : Conduite dans des zones montagneuses
H : Traction d'une remorque
I : Véhicules de patrouille, taxis, véhicules de représentants
ou remorquage de véhicules
J : Conduite à des vitesses supérieures à 170 km/h (106 miles/h)
K : Arrêts et démarrages fréquents
L : Conduite par temps froid

Entretien
32 7

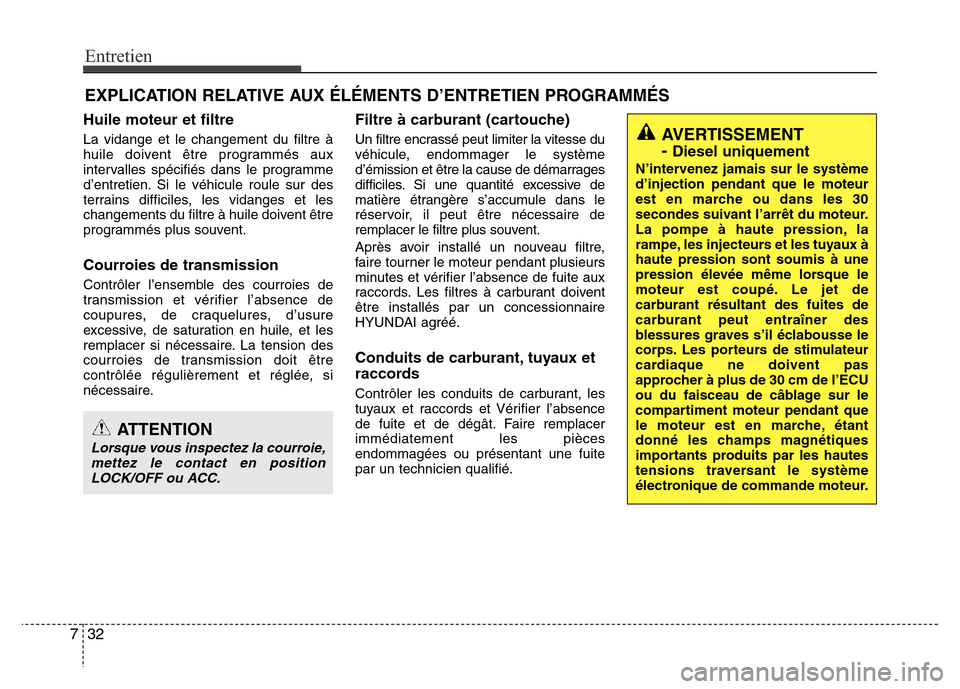

EXPLICATION RELATIVE AUX ÉLÉMENTS D’ENTRETIEN PROGRAMMÉS
Huile moteur et filtre
La vidange et le changement du filtre à
huile doivent être programmés aux
intervalles spécifiés dans le programme
d’entretien. Si le véhicule roule sur des
terrains difficiles, les vidanges et les
changements du filtre à huile doivent être
programmés plus souvent.
Courroies de transmission
Contrôler l’ensemble des courroies de
transmission et vérifier l’absence de
coupures, de craquelures, d’usure
excessive, de saturation en huile, et les
remplacer si nécessaire. La tension des
courroies de transmission doit être
contrôlée régulièrement et réglée, si
nécessaire.
Filtre à carburant (cartouche)
Un filtre encrassé peut limiter la vitesse du
véhicule, endommager le système
d’émission et être la cause de démarrages
difficiles. Si une quantité excessive de
matière étrangère s’accumule dans le
réservoir, il peut être nécessaire de
remplacer le filtre plus souvent.
Après avoir installé un nouveau filtre,
faire tourner le moteur pendant plusieurs
minutes et vérifier l’absence de fuite aux
raccords. Les filtres à carburant doivent
être installés par un concessionnaire
HYUNDAI agréé.
Conduits de carburant, tuyaux et
raccords
Contrôler les conduits de carburant, les
tuyaux et raccords et Vérifier l’absence
de fuite et de dégât. Faire remplacer
immédiatement les pièces
endommagées ou présentant une fuite
par un technicien qualifié.
AVERTISSEMENT
-
Diesel uniquement
N’intervenez jamais sur le système
d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux à
haute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage sur le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.
ATTENTION
Lorsque vous inspectez la courroie,
mettez le contact en position
LOCK/OFF ou ACC.

733
Entretien

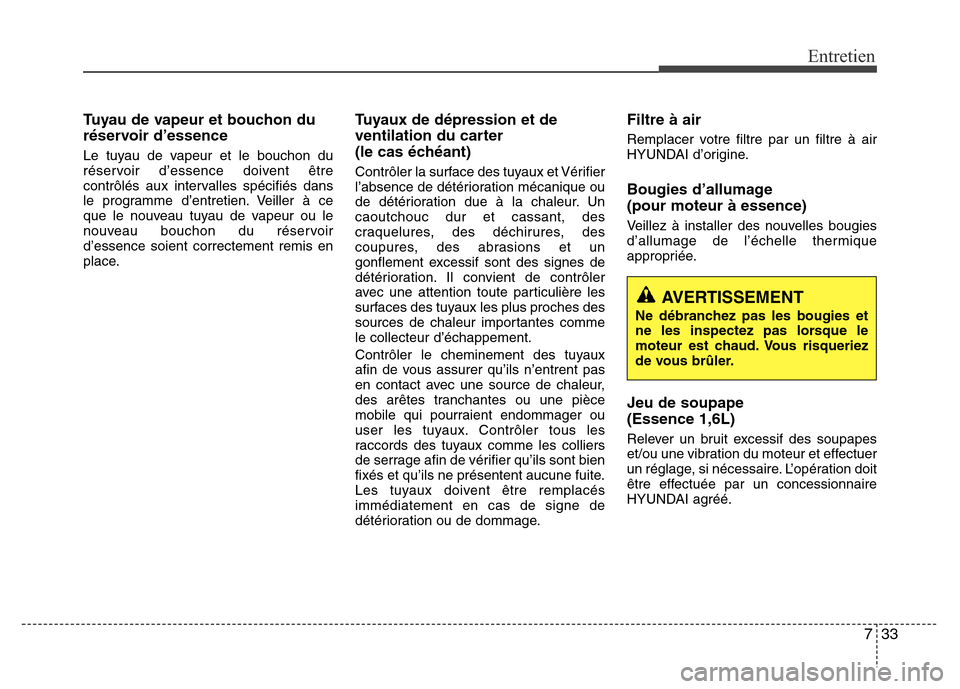

Tuyau de vapeur et bouchon du
réservoir d’essence
Le tuyau de vapeur et le bouchon du
réservoir d’essence doivent être
contrôlés aux intervalles spécifiés dans
le programme d’entretien. Veiller à ce
que le nouveau tuyau de vapeur ou le
nouveau bouchon du réservoir
d’essence soient correctement remis en
place.
Tuyaux de dépression et de
ventilation du carter
(le cas échéant)
Contrôler la surface des tuyaux et Vérifier
l’absence de détérioration mécanique ou
de détérioration due à la chaleur. Un
caoutchouc dur et cassant, des
craquelures, des déchirures, des
coupures, des abrasions et un
gonflement excessif sont des signes de
détérioration. Il convient de contrôler
avec une attention toute particulière les
surfaces des tuyaux les plus proches des
sources de chaleur importantes comme
le collecteur d’échappement.
Contrôler le cheminement des tuyaux
afin de vous assurer qu’ils n’entrent pas
en contact avec une source de chaleur,
des arêtes tranchantes ou une pièce
mobile qui pourraient endommager ou
user les tuyaux. Contrôler tous les
raccords des tuyaux comme les colliers
de serrage afin de vérifier qu’ils sont bien
fixés et qu’ils ne présentent aucune fuite.
Les tuyaux doivent être remplacés
immédiatement en cas de signe de
détérioration ou de dommage.
Filtre à air
Remplacer votre filtre par un filtre à air
HYUNDAI d’origine.
Bougies d’allumage
(pour moteur à essence)
Veillez à installer des nouvelles bougies
d’allumage de l’échelle thermique
appropriée.
Jeu de soupape
(Essence 1,6L)
Relever un bruit excessif des soupapes
et/ou une vibration du moteur et effectuer
un réglage, si nécessaire. L’opération doit
être effectuée par un concessionnaire
HYUNDAI agréé.
AVERTISSEMENT
Ne débranchez pas les bougies et
ne les inspectez pas lorsque le
moteur est chaud. Vous risqueriez
de vous brûler.

Entretien
34 7

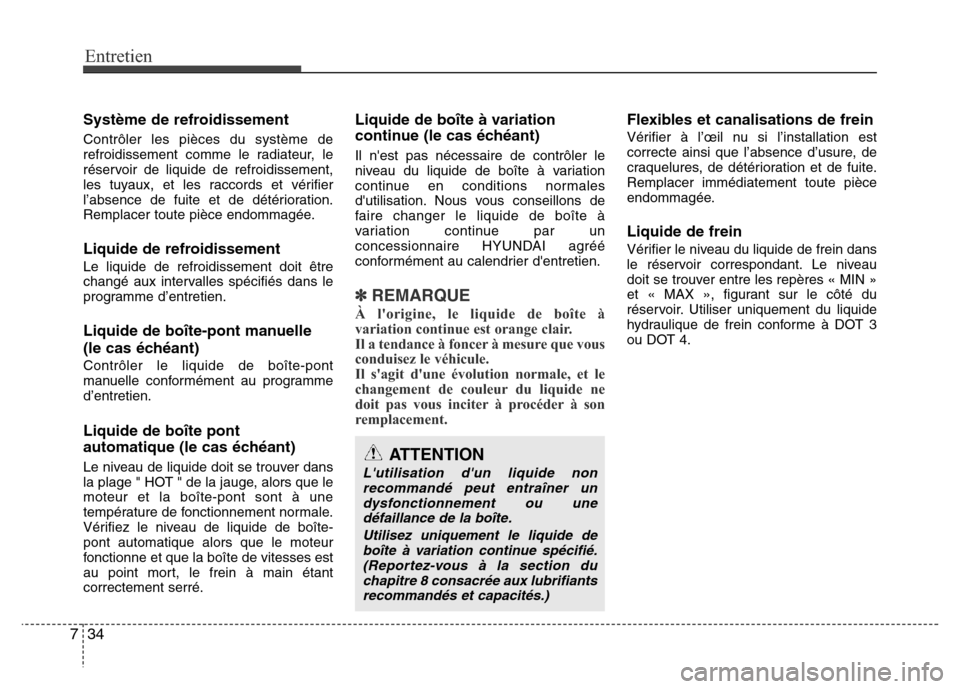

Système de refroidissement
Contrôler les pièces du système de
refroidissement comme le radiateur, le
réservoir de liquide de refroidissement,
les tuyaux, et les raccords et vérifier
l’absence de fuite et de détérioration.
Remplacer toute pièce endommagée.
Liquide de refroidissement
Le liquide de refroidissement doit être
changé aux intervalles spécifiés dans le
programme d’entretien.
Liquide de boîte-pont manuelle
(le cas échéant)
Contrôler le liquide de boîte-pont
manuelle conformément au programme
d’entretien.
Liquide de boîte pont
automatique (le cas échéant)
Le niveau de liquide doit se trouver dans
la plage " HOT " de la jauge, alors que le
moteur et la boîte-pont sont à une
température de fonctionnement normale.
Vérifiez le niveau de liquide de boîte-
pont automatique alors que le moteur
fonctionne et que la boîte de vitesses est
au point mort, le frein à main étant
correctement serré.
Liquide de boîte à variation
continue (le cas échéant)
Il n'est pas nécessaire de contrôler le
niveau du liquide de boîte à variation
continue en conditions normales
d'utilisation. Nous vous conseillons de
faire changer le liquide de boîte à
variation continue par un
concessionnaire HYUNDAI agréé
conformément au calendrier d'entretien.
✽REMARQUE
À l'origine, le liquide de boîte à
variation continue est orange clair.
Il a tendance à foncer à mesure que vous
conduisez le véhicule.
Il s'agit d'une évolution normale, et le
changement de couleur du liquide ne
doit pas vous inciter à procéder à son
remplacement.
Flexibles et canalisations de frein
Vérifier à l’œil nu si l’installation est
correcte ainsi que l’absence d’usure, de
craquelures, de détérioration et de fuite.
Remplacer immédiatement toute pièce
endommagée.
Liquide de frein
Vérifier le niveau du liquide de frein dans
le réservoir correspondant. Le niveau
doit se trouver entre les repères « MIN »
et « MAX », figurant sur le côté du
réservoir. Utiliser uniquement du liquide
hydraulique de frein conforme à DOT 3
ou DOT 4.
ATTENTION
L'utilisation d'un liquide non
recommandé peut entraîner un
dysfonctionnement ou une
défaillance de la boîte.
Utilisez uniquement le liquide de
boîte à variation continue spécifié.
(Reportez-vous à la section du
chapitre 8 consacrée aux lubrifiants
recommandés et capacités.)

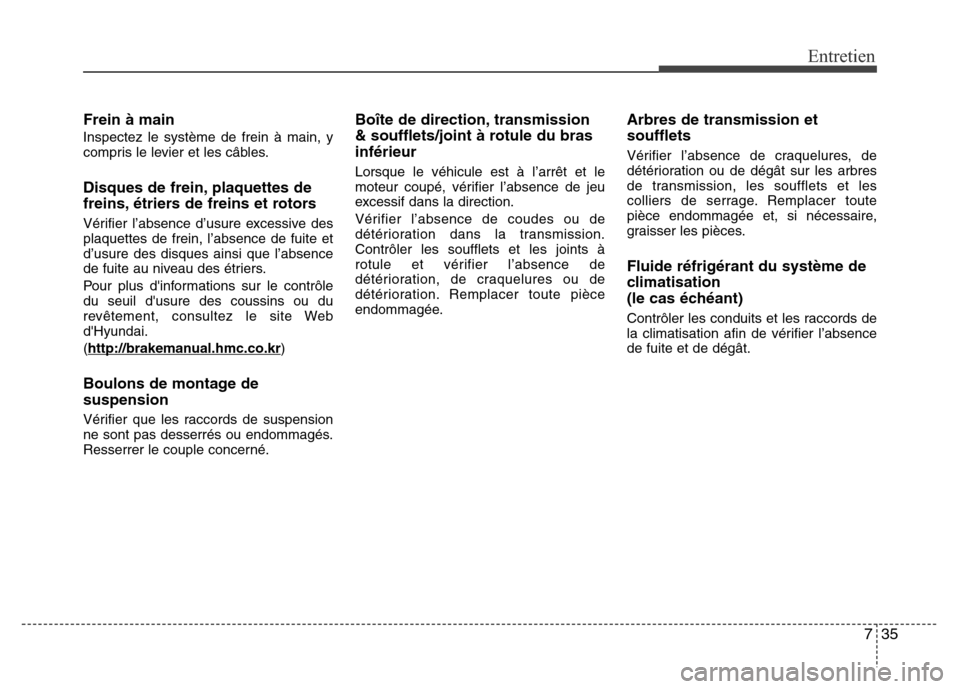

735
Entretien
Frein à main
Inspectez le système de frein à main, y
compris le levier et les câbles.
Disques de frein, plaquettes de
freins, étriers de freins et rotors
Vérifier l’absence d’usure excessive des
plaquettes de frein, l’absence de fuite et
d’usure des disques ainsi que l’absence
de fuite au niveau des étriers.
Pour plus d'informations sur le contrôle
du seuil d'usure des coussins ou du
revêtement, consultez le site Web
d'Hyundai.
(http://brakeman
ual.hmc.co.kr)
Boulons de montage de
suspension
Vérifier que les raccords de suspension
ne sont pas desserrés ou endommagés.
Resserrer le couple concerné.
Boîte de direction, transmission
& soufflets/joint à rotule du bras
inférieur
Lorsque le véhicule est à l’arrêt et le
moteur coupé, vérifier l’absence de jeu
excessif dans la direction.
Vérifier l’absence de coudes ou de
détérioration dans la transmission.
Contrôler les soufflets et les joints à
rotule et vérifier l’absence de
détérioration, de craquelures ou de
détérioration. Remplacer toute pièce
endommagée.
Arbres de transmission et
soufflets
Vérifier l’absence de craquelures, de
détérioration ou de dégât sur les arbres
de transmission, les soufflets et les
colliers de serrage. Remplacer toute
pièce endommagée et, si nécessaire,
graisser les pièces.
Fluide réfrigérant du système de
climatisation
(le cas échéant)
Contrôler les conduits et les raccords de
la climatisation afin de vérifier l’absence
de fuite et de dégât.

Entretien
36 7

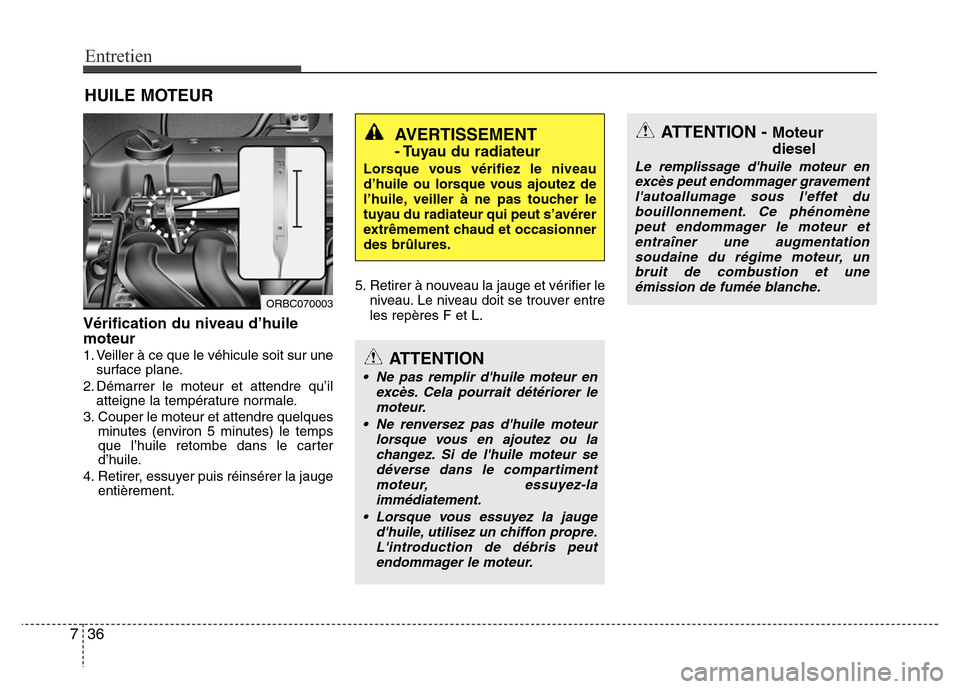

HUILE MOTEUR
Vérification du niveau d’huile
moteur
1. Veiller à ce que le véhicule soit sur une
surface plane.
2. Démarrer le moteur et attendre qu’il
atteigne la température normale.
3. Couper le moteur et attendre quelques
minutes (environ 5 minutes) le temps
que l’huile retombe dans le carter
d’huile.
4. Retirer, essuyer puis réinsérer la jauge
entièrement.5. Retirer à nouveau la jauge et vérifier le
niveau. Le niveau doit se trouver entre
les repères F et L.
AVERTISSEMENT
- Tuyau du radiateur
Lorsque vous vérifiez le niveau
d’huile ou lorsque vous ajoutez de
l’huile, veiller à ne pas toucher le
tuyau du radiateur qui peut s’avérer
extrêmement chaud et occasionner
des brûlures.
ATTENTION
• Ne pas remplir d'huile moteur en
excès. Cela pourrait détériorer le
moteur.
• Ne renversez pas d'huile moteur
lorsque vous en ajoutez ou la
changez. Si de l'huile moteur se
déverse dans le compartiment
moteur, essuyez-la
immédiatement.
• Lorsque vous essuyez la jauge
d'huile, utilisez un chiffon propre.
L'introduction de débris peut
endommager le moteur.
ATTENTION - Moteur
diesel
Le remplissage d'huile moteur en
excès peut endommager gravement
l'autoallumage sous l'effet du
bouillonnement. Ce phénomène
peut endommager le moteur et
entraîner une augmentation
soudaine du régime moteur, un
bruit de combustion et une
émission de fumée blanche.
ORBC070003

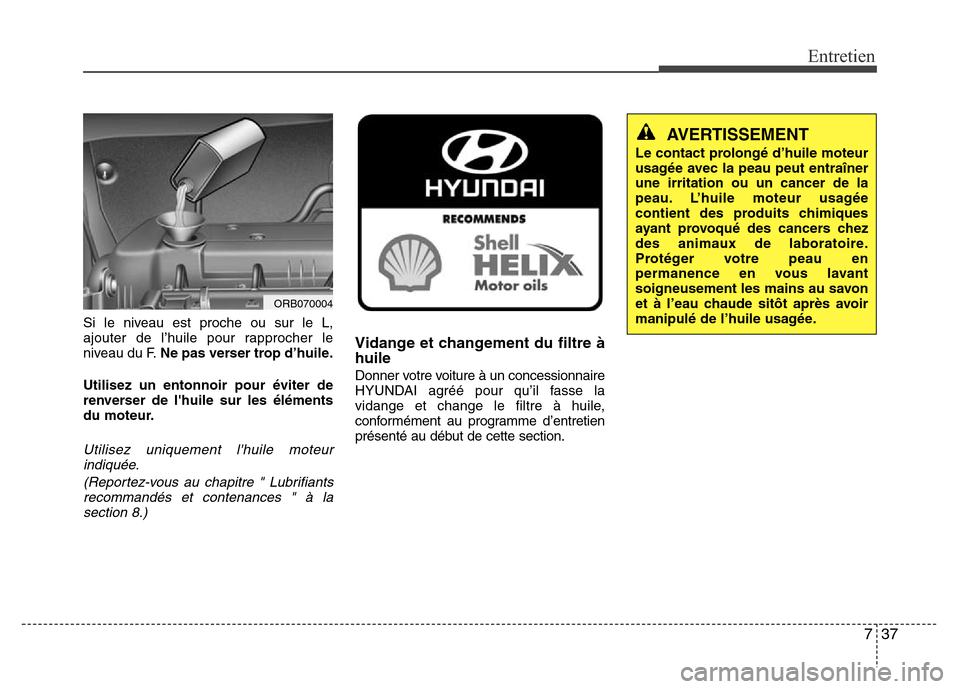

737
Entretien
Si le niveau est proche ou sur le L,
ajouter de l’huile pour rapprocher le
niveau du F.Ne pas verser trop d’huile.
Utilisez un entonnoir pour éviter de
renverser de l'huile sur les éléments
du moteur.
Utilisez uniquement l'huile moteur
indiquée.
(Reportez-vous au chapitre " Lubrifiants
recommandés et contenances " à la
section 8.)
Vidange et changement du filtre à
huile
Donner votre voiture à un concessionnaire
HYUNDAI agréé pour qu’il fasse la
vidange et change le filtre à huile,
conformément au programme d’entretien
présenté au début de cette section.
AVERTISSEMENT
Le contact prolongé d’huile moteur
usagée avec la peau peut entraîner
une irritation ou un cancer de la
peau. L’huile moteur usagée
contient des produits chimiques
ayant provoqué des cancers chez
des animaux de laboratoire.
Protéger votre peau en
permanence en vous lavant
soigneusement les mains au savon
et à l’eau chaude sitôt après avoir
manipulé de l’huile usagée.
ORB070004

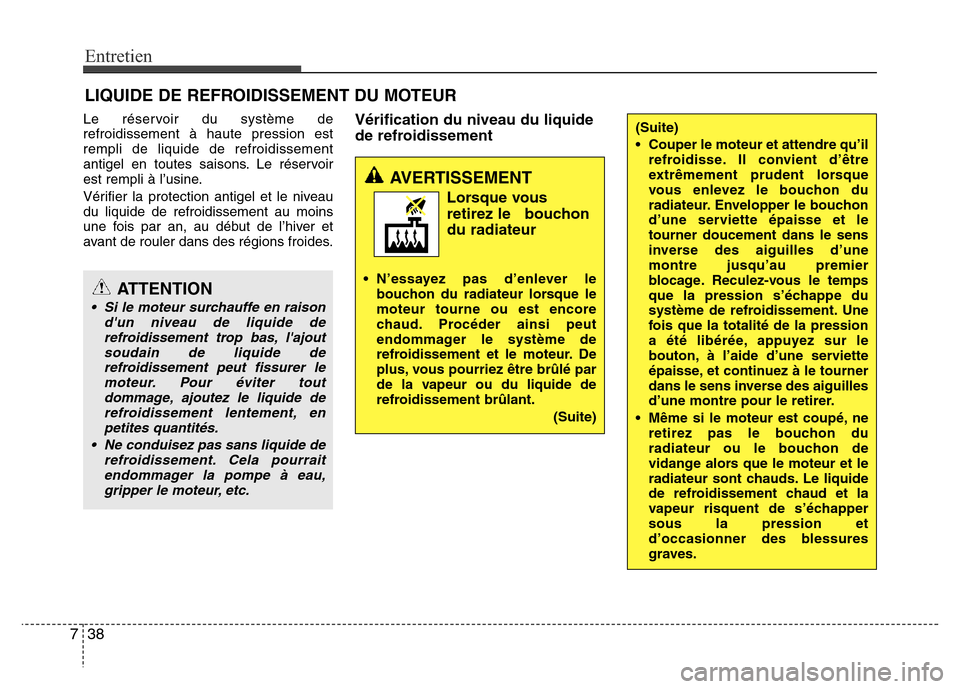

Entretien
38 7
LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Le réservoir du système de
refroidissement à haute pression est
rempli de liquide de refroidissement
antigel en toutes saisons. Le réservoir
est rempli à l’usine.
Vérifier la protection antigel et le niveau
du liquide de refroidissement au moins
une fois par an, au début de l’hiver et
avant de rouler dans des régions froides.Vérification du niveau du liquide
de refroidissement
AVERTISSEMENT
Lorsque vous
retirez le bouchon
du radiateur
• N’essayez pas d’enlever le
bouchon du radiateur lorsque le
moteur tourne ou est encore
chaud. Procéder ainsi peut
endommager le système de
refroidissement et le moteur. De
plus, vous pourriez être brûlé par
de la vapeur ou du liquide de
refroidissement brûlant.
(Suite)
(Suite)
• Couper le moteur et attendre qu’il
refroidisse. Il convient d’être
extrêmement prudent lorsque
vous enlevez le bouchon du
radiateur. Envelopper le bouchon
d’une serviette épaisse et le
tourner doucement dans le sens
inverse des aiguilles d’une
montre jusqu’au premier
blocage. Reculez-vous le temps
que la pression s’échappe du
système de refroidissement. Une
fois que la totalité de la pression
a été libérée, appuyez sur le
bouton, à l’aide d’une serviette
épaisse, et continuez à le tourner
dans le sens inverse des aiguilles
d’une montre pour le retirer.
• Même si le moteur est coupé, ne
retirez pas le bouchon du
radiateur ou le bouchon de
vidange alors que le moteur et le
radiateur sont chauds. Le liquide
de refroidissement chaud et la
vapeur risquent de s’échapper
sous la pression et
d’occasionner des blessures
graves.
ATTENTION
• Si le moteur surchauffe en raison
d'un niveau de liquide de
refroidissement trop bas, l'ajout
soudain de liquide de
refroidissement peut fissurer le
moteur. Pour éviter tout
dommage, ajoutez le liquide de
refroidissement lentement, en
petites quantités.
• Ne conduisez pas sans liquide de
refroidissement. Cela pourrait
endommager la pompe à eau,
gripper le moteur, etc.

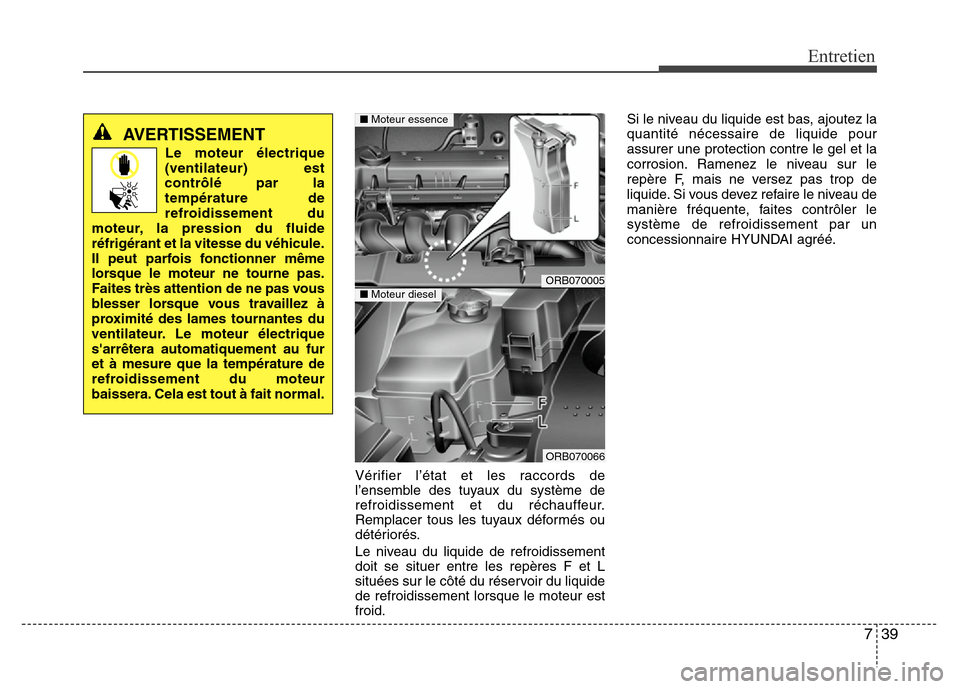

739
Entretien
Vérifier l’état et les raccords de
l’ensemble des tuyaux du système de
refroidissement et du réchauffeur.
Remplacer tous les tuyaux déformés ou
détériorés.
Le niveau du liquide de refroidissement
doit se situer entre les repères F et L
situées sur le côté du réservoir du liquide
de refroidissement lorsque le moteur est
froid.Si le niveau du liquide est bas, ajoutez la
quantité nécessaire de liquide pour
assurer une protection contre le gel et la
corrosion. Ramenez le niveau sur le
repère F, mais ne versez pas trop de
liquide. Si vous devez refaire le niveau de
manière fréquente, faites contrôler le
système de refroidissement par un
concessionnaire HYUNDAI agréé.
ORB070005
ORB070066
â–  Moteur essence
â–  Moteur diesel
AVERTISSEMENT
Le moteur électrique
(ventilateur) est
contrôlé par la
température de
refroidissement du
moteur, la pression du fluide
réfrigérant et la vitesse du véhicule.
Il peut parfois fonctionner même
lorsque le moteur ne tourne pas.
Faites très attention de ne pas vous
blesser lorsque vous travaillez à
proximité des lames tournantes du
ventilateur. Le moteur électrique
s'arrêtera automatiquement au fur
et à mesure que la température de
refroidissement du moteur
baissera. Cela est tout à fait normal.
