Acil durumda yapılması gerekenler
16 6

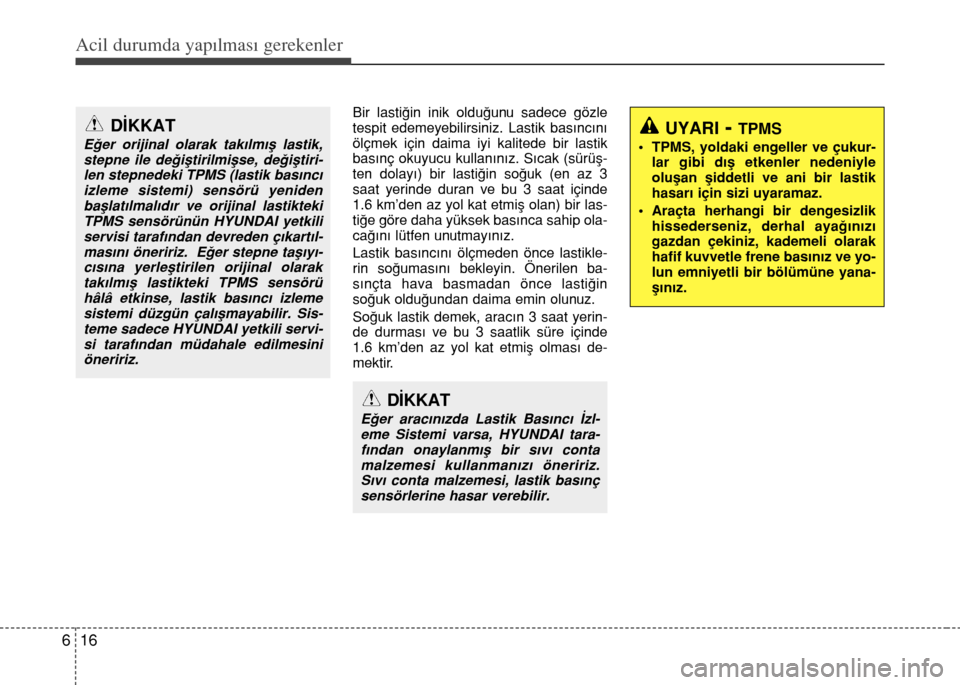

Bir lastiğin inik olduğunu sadece gözle
tespit edemeyebilirsiniz. Lastik basıncını
ölçmek için daima iyi kalitede bir lastik
basınç okuyucu kullanınız. Sıcak (sürüş-
ten dolayı) bir lastiğin soğuk (en az 3
saat yerinde duran ve bu 3 saat içinde
1.6 km’den az yol kat etmiş olan) bir las-
tiğe göre daha yüksek basınca sahip ola-
cağını lütfen unutmayınız.
Lastik basıncını ölçmeden önce lastikle-
rin soğumasını bekleyin. Önerilen ba-
sınçta hava basmadan önce lastiğin
soğuk olduğundan daima emin olunuz.
Soğuk lastik demek, aracın 3 saat yerin-
de durması ve bu 3 saatlik süre içinde
1.6 km’den az yol kat etmiş olması de-
mektir.DİKKAT
Eğer orijinal olarak takılmış lastik,
stepne ile değiştirilmişse, değiştiri-
len stepnedeki TPMS (lastik basıncı
izleme sistemi) sensörü yeniden
başlatılmalıdır ve orijinal lastikteki
TPMS sensörünün HYUNDAI yetkili
servisi tarafından devreden çıkartıl-
masını öneririz. Eğer stepne taşıyı-
cısına yerleştirilen orijinal olarak
takılmış lastikteki TPMS sensörü
hâlâ etkinse, lastik basıncı izleme
sistemi düzgün çalışmayabilir. Sis-
teme sadece HYUNDAI yetkili servi-
si tarafından müdahale edilmesini
öneririz.UYARI- TPMS
• TPMS, yoldaki engeller ve çukur-
lar gibi dış etkenler nedeniyle
oluşan şiddetli ve ani bir lastik
hasarı için sizi uyaramaz.
• Araçta herhangi bir dengesizlik
hissederseniz, derhal ayağınızı
gazdan çekiniz, kademeli olarak
hafif kuvvetle frene basınız ve yo-
lun emniyetli bir bölümüne yana-
şınız.
DİKKAT
Eğer aracınızda Lastik Basıncı İzl-
eme Sistemi varsa, HYUNDAI tara-
fından onaylanmış bir sıvı conta
malzemesi kullanmanızı öneririz.
Sıvı conta malzemesi, lastik basınç
sensörlerine hasar verebilir.

617
Acil durumda yapılması gerekenler

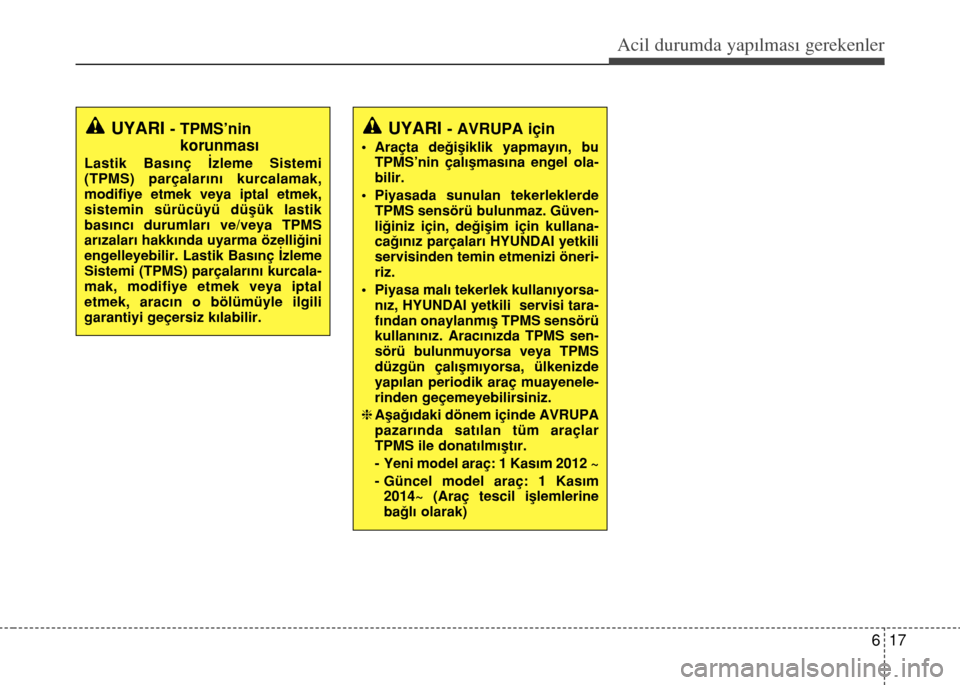

UYARI - TPMS’nin
korunması
Lastik Basınç İzleme Sistemi
(TPMS) parçalarını kurcalamak,
modifiye etmek veya iptal etmek,
sistemin sürücüyü düşük lastik
basıncı durumları ve/veya TPMS
arızaları hakkında uyarma özelliğini
engelleyebilir. Lastik Basınç İzleme
Sistemi (TPMS) parçalarını kurcala-
mak, modifiye etmek veya iptal
etmek, aracın o bölümüyle ilgili
garantiyi geçersiz kılabilir.
UYARI - AVRUPA için
• Araçta değişiklik yapmayın, bu
TPMS’nin çalışmasına engel ola-
bilir.
• Piyasada sunulan tekerleklerde
TPMS sensörü bulunmaz. Güven-
liğiniz için, değişim için kullana-
cağınız parçaları HYUNDAI yetkili
servisinden temin etmenizi öneri-
riz.
• Piyasa malı tekerlek kullanıyorsa-
nız, HYUNDAI yetkili servisi tara-
fından onaylanmış TPMS sensörü
kullanınız. Aracınızda TPMS sen-
sörü bulunmuyorsa veya TPMS
düzgün çalışmıyorsa, ülkenizde
yapılan periodik araç muayenele-
rinden geçemeyebilirsiniz.
hAşağıdaki dönem içinde AVRUPA
pazarında satılan tüm araçlar
TPMS ile donatılmıştır.
- Yeni model araç: 1 Kasım 2012 ~
- Güncel model araç: 1 Kasım
2014~ (Araç tescil işlemlerine
bağlı olarak)

737
Bakım

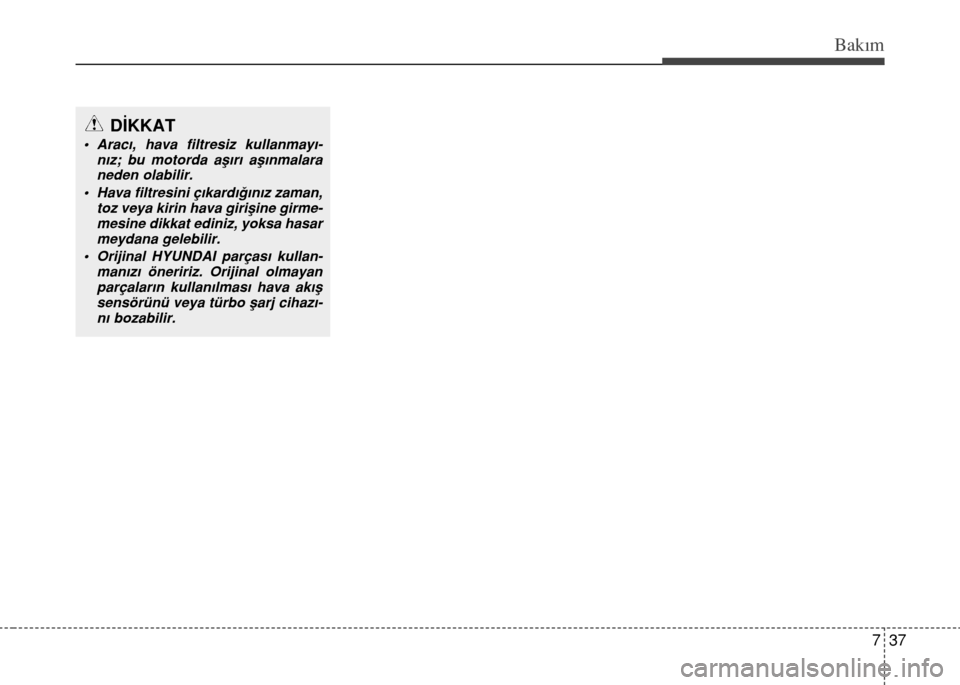

DİKKAT
• Aracı, hava filtresiz kullanmayı-
nız; bu motorda aşırı aşınmalara
neden olabilir.
• Hava filtresini çıkardığınız zaman,
toz veya kirin hava girişine girme-
mesine dikkat ediniz, yoksa hasar
meydana gelebilir.
• Orijinal HYUNDAI parçası kullan-
manızı öneririz. Orijinal olmayan
parçaların kullanılması hava akış
sensörünü veya türbo şarj cihazı-
nı bozabilir.

Bakım
66 7

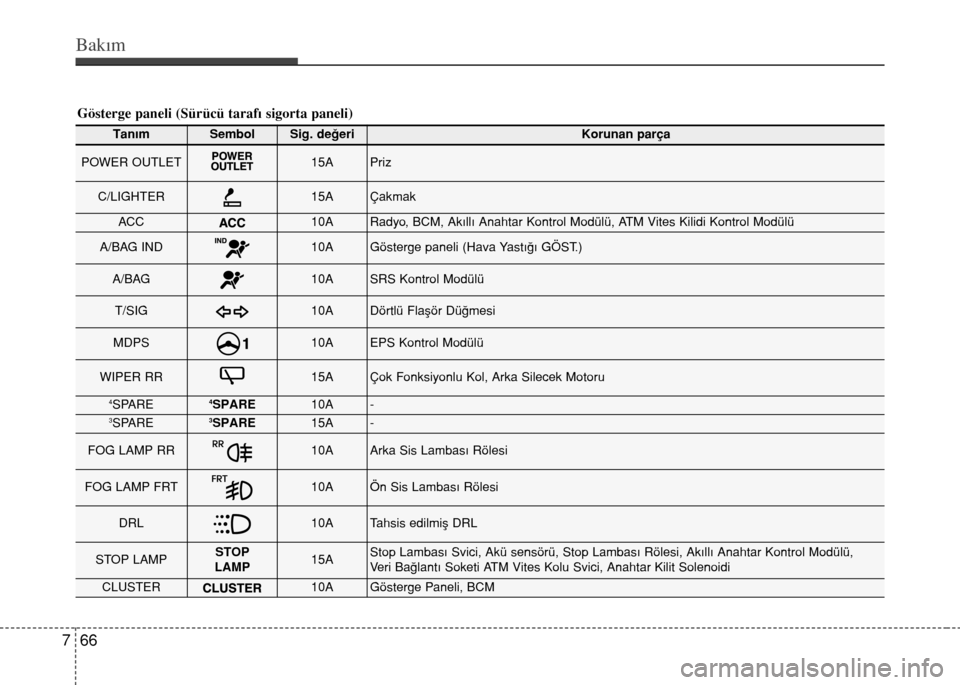

Gösterge paneli (Sürücü tarafı sigorta paneli)
TanımSembolSig. değeriKorunan parça
POWER OUTLET15APriz
C/LIGHTER15AÇakmak
ACC10ARadyo, BCM, Akıllı Anahtar Kontrol Modülü, ATM Vites Kilidi Kontrol Modülü
A/BAG IND10AGösterge paneli (Hava Yastığı GÖST.)
A/BAG10ASRS Kontrol Modülü
T/SIG10ADörtlü Flaşör Düğmesi
MDPS10AEPS Kontrol Modülü
WIPER RR15AÇok Fonksiyonlu Kol, Arka Silecek Motoru
4SPARE4SPARE10A-3SPARE3SPARE15A-
FOG LAMP RR10AArka Sis Lambası Rölesi
FOG LAMP FRT10AÖn Sis Lambası Rölesi
DRL10ATahsis edilmiş DRL
STOP LAMPSTOP
LAMP15AStop Lambası Svici, Akü sensörü, Stop Lambası Rölesi, Akıllı Anahtar Kontrol Modülü,
Veri Bağlantı Soketi ATM Vites Kolu Svici, Anahtar Kilit Solenoidi
CLUSTER10AGösterge Paneli, BCM

767
Bakım
TanımSembolSig. değeriKorunan parça
IG11IG110A
ATM Vites Kilit Kontrol Modülü, EPS Kontrol Modülü, Lastik Basıncı İzleme Modülü,
Elektro Krom Ayna, SBR Kontrol Modülü, Emniyet Kemeri Hatırlatma Göstergesi,
Geri Park Asistanı Alarmı, Stop Lambası Svici (Benzin), Reosta, Yakıt Filtresi Uyarı
Sensörü (Dizel), Geri Park Asistanı Sistemi Sensörü SOL/SAĞ,
Geri Park Asistanı Sistemi Sensörü Orta SOL/SAĞ
ABS10AABS Kontrol Modülü, ESC Modülü, ESC Kapalı Svici,
Motor Bölmesi Sigorta ve Röle Kutusu (Çok Amaçlı Kontrol Soketi)
B/UP LAMPB/UP
LAMP10AGeri Vites Lambası Svici
ECU10AECM, Hava Akış Sensörü (Dizel), Akıllı Anahtar Kontrol Modülü
IG21IG210AOtomatik Cam Rölesi, Gösterge Paneli, Açılır Tavan Motoru,
Far Yükseklik Ayar Sistemi Svici, Far SOL/SAĞ
IG22IG210AKlima Kontrol Modülü, BCM, Akıllı Anahtar Kontrol Modülü, Silecek Kontrol Ünitesi
HAZARD15ADörtlü Flaşör Rölesi, Dörtlü Flaşör Düğmesi
1PDM25AAkıllı Anahtar Kontrol Modülü
SUNROOF15AAçılır Tavan Motoru
2PDM10AAkıllı Anahtar Kontrol Modülü, Çalıştırma/Durdurma Düğmesi Svici
TCU15ATCM (Dizel), Sinyal Alternatörü 'A'/'B', Araç Hızı Sensörü, Şanzıman Konum Svici
IG12IG110APartikül Malzeme Sensörü5SPARE5SPARE10A-
WIPER FRT25AÇok Fonksiyonlu Sviç, Ön Silecek Motoru
DR LOCK20AKapı Kilitleme/Kilit açma Rölesi, Bagaj Kapağı Kilit Açma Rölesi,
Sürücü Kapısı Kilit aktüatörü

Bakım
70 7

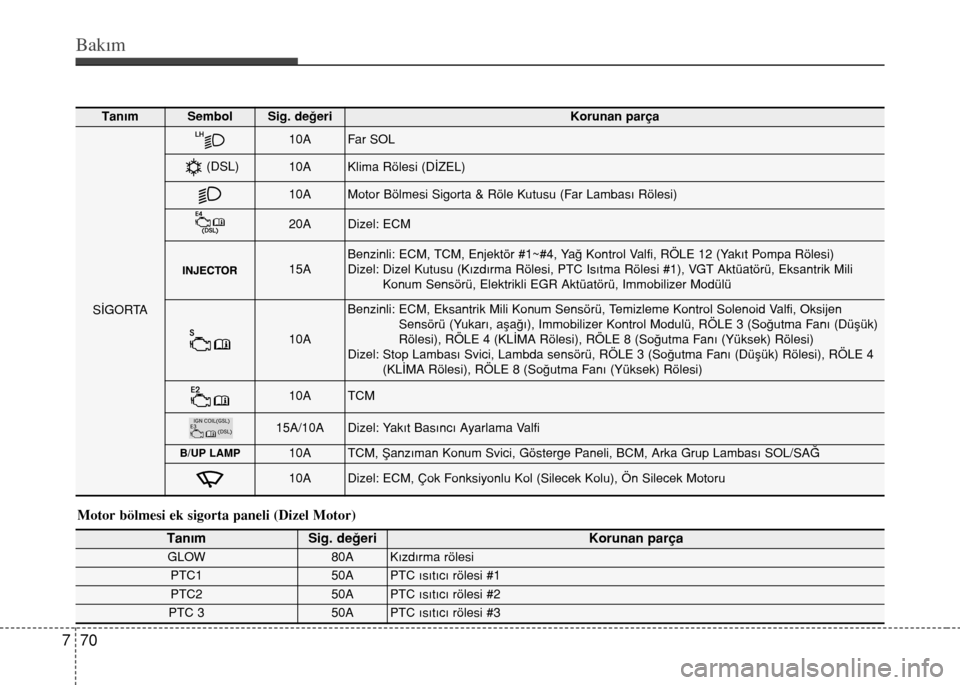

Motor bölmesi ek sigorta paneli (Dizel Motor)
TanımSig. değeriKorunan parça
GLOW80A Kızdırma rölesi
PTC150A PTC ısıtıcı rölesi #1
PTC250A PTC ısıtıcı rölesi #2
PTC 350A PTC ısıtıcı rölesi #3
TanımSembolSig. değeriKorunan parça
SİGORTA
10AFar SOL
10AKlima Rölesi (DİZEL)
10AMotor Bölmesi Sigorta & Röle Kutusu (Far Lambası Rölesi)
20ADizel: ECM
15ABenzinli: ECM, TCM, Enjektör #1~#4, Yağ Kontrol Valfi, RÖLE 12 (Yakıt Pompa Rölesi)
Dizel: Dizel Kutusu (Kızdırma Rölesi, PTC Isıtma Rölesi #1), VGT Aktüatörü, Eksantrik Mili
Konum Sensörü, Elektrikli EGR Aktüatörü, Immobilizer Modülü
10A
Benzinli: ECM, Eksantrik Mili Konum Sensörü, Temizleme Kontrol Solenoid Valfi, Oksijen
Sensörü (Yukarı, aşağı), Immobilizer Kontrol Modulü, RÖLE 3 (Soğutma Fanı (Düşük)
Rölesi), RÖLE 4 (KLİMA Rölesi), RÖLE 8 (Soğutma Fanı (Yüksek) Rölesi)
Dizel: Stop Lambası Svici, Lambda sensörü, RÖLE 3 (Soğutma Fanı (Düşük) Rölesi), RÖLE 4
(KLİMA Rölesi), RÖLE 8 (Soğutma Fanı (Yüksek) Rölesi)
10ATCM
15A/10ADizel: Yakıt Basıncı Ayarlama Valfi
B/UP LAMP10ATCM, Şanzıman Konum Svici, Gösterge Paneli, BCM, Arka Grup Lambası SOL/SAĞ
10ADizel: ECM, Çok Fonksiyonlu Kol (Silecek Kolu), Ön Silecek Motoru
(DSL)
