alternator Hyundai Accent 2015 Kullanım Kılavuzu (in Turkish)

Aracınızın özellikleri
82 4
]NOT
Ön sis lambalar›n› açmak için, kontak
anahtar› ON (AÇIK) konuma getirilme-
lidir.
DİKKAT
Sis lambalar› çal›fl›rken arac›n elek-
trik gücünü büyük miktarda tüketir-
ler. Sis farlar›n› sadece görüflün
zay›f oldu€u zaman kullan›n›z. Aksi
halde akü ve alternatör gereksiz
yere boflal›r.
ORBC040053/ORBC040052E/ORB040053E/ORB040053L
nA Tipi
nB Tipi
nC Tipi
nD Tipi
Arka sis lambas› (varsa)
Arka sis lambalar›n› açmak için, far anahtar›n› aç›k konumuna getiriniz ve arka sis
lambas› anahtar›n› (1) aç›k konumuna çeviriniz.
Arka sis lambalar›, ön sis far dü€mesi aç›k konumuna ve far anahtar› park lamba-
lar› konumuna getirildikten sonra, arka sis lambalar› dü€mesi aç›ld›€›nda yanar.
Arka sis lambalar›n› söndürmek için, ön sis lambalar› dü€mesini tekrar aç›k konu-
muna getiriniz veya far dü€mesini kapat›n›z.

79
Bakım
NORMAL BAKIM PROGRAMI – BENZİNLİ MOTOR
Aşağıdaki bakımlar, iyi bir emisyon kontrolü ve performansı açısından mutlaka yaptırılmalıdır. Garantinizi korumak için, tüm araç
emisyon servis faturalarınızı saklayınız. Hem ay hem de kilometre verilmiş ise, bakım, bunların hangisinin önce geleceğine bağlı
olarak yapılmalıdır.
*
1: Tahrik kayışı gerdiricisini, rölanti ve alternatörü, kasnağı
kontrol ediniz ve gerekliyse düzeltiniz veya değiştiriniz.
*
2: Her 500 km’de bir veya uzun yolculuklara çıkmadan önce
motor yağı seviyesini ve sızıntıları kontrol ediniz.
*
3: 40°C’nin üzerindeki yaz mevsimi sıcaklıklarında veya 170
km/saatin üzerindeki hızlarda sürüş yaparken, zor şartlar
altında sürüş durumu mutlaka onaylanmalıdır.
*
4: Size kolaylık olması için, başka bakım işlemlerini yaptırır-
ken, değişme zamanı gelmeden de yağ değiştirebilirsiniz.
*
5: Aşırı subap gürültüsünü ve/veya motor titreşimini kontrol
ediniz, gerekiyorsa ayar yapınız. Bu işlemin HYUNDAI yet-
kili servisinde yapılmasını öneririz.*
6: Eksik soğutma sıvısını tamamlarken, aracınız için yalnız
deiyonize su veya yumuşak su kullanın ve fabrikada doldu-
rulmuş olan soğutma sıvısına asla sert su karıştırmayınız.
Uygun olmayan soğutma sıvısı karışımı önemli arızalara
veya motorun bozulmasına neden olabilir.

Bakım
10 7
NORMAL BAKIM PROGRAMI – (BENZİNLİ MOTOR) (DEVAM)
K : Kontrol ediniz ve gerekiyorsa, ayarlayınız, düzeltiniz, temizleyiniz veya değiştiriniz.
D: Yenileyiniz veya değiştiriniz.
*
1: Alternatör, hidrolik direksiyon (ve su devridaim) ve klima (varsa) kayışlarını ayarlayınız.
Kontrol ediniz ve gerekiyorsa düzeltiniz veya değiştiriniz.
*
2: Her 500 km’de bir veya uzun yolculuklara çıkmadan önce motor yağı seviyesini ve sızıntıları kontrol ediniz.
*3 : Size kolaylık olması için, başka bakım işlemlerini yaptırırken, değişme zamanı gelmeden de yağ değiştirebilirsiniz.
Motor yağı seviyesi düzenli olarak kontrol edilmeli ve gereğince bakım yapılmalıdır. Motorun, yetersiz miktarda motor yağı ile
çalışması, motora hasar verebilir ve garanti bu tarz bir hasarı karşılamaz.
Ay adedi veya gidilen yol, hangisi daha önce dolarsa
Aylar 12 24 36 48 60 72 84 96
Km x 1.000 15 30 45 60 75 90 105 120
Tahrik kayışları *
1KKKK
Motor yağı ve motor yağı filtresi *
2 *3DDD DDDDD
Hava filtresi D D D D D D D D
Bujiler
BAKIM
PERİYODLARI
BAKIM KONUSU
Her 60.000 km’de bir değiştiriniz.*3

Bakım
16 7
NORMAL BAKIM PROGRAMI – (DİZEL MOTOR)
Aşağıdaki bakımlar, iyi bir emisyon kontrolü ve performansı açısından mutlaka yaptırılmalıdır. Garantinizi korumak için, tüm araç
emisyon servis faturalarınızı saklayınız. Hem ay hem de kilometre verilmiş ise, bakım, bunların hangisinin önce geleceğine bağlı
olarak yapılmalıdır.
*
1: Her 500 km’de bir veya uzun yolculuklara çıkmadan önce
motor yağı seviyesini ve sızıntıları kontrol ediniz.
*
2: Motor yağı seviyesi düzenli olarak kontrol edilmeli ve gere-
ğince bakım yapılmalıdır. Yetersiz miktarda motor yağı ile
çalışması motora hasar verebilir ve garanti bu tarz bir hasa-
rı karşılamaz.
*
3: Bakım programı yakıt kalitesine bağlıdır. Sadece kaliteli bir
yakıt < "EN590 veya benzeri"> kullanıldığında uygulanabilir.
Dizel yakıt özellikleri EN590 Standardına uymuyorsa, daha
sık değiştirilmelidir. Yakıt akışı kısıtlaması, boşalma, güç
kaybı, zor çalışma problemi, vs. gibi önemli güvenlik neden-
leri varsa, bakım programına bağlı olmaksızın yakıt filtresini
değiştirmenizi ve HYUNDAI yetkili servisine başvurmanızı
öneririz.
*
4 : Bakım programı yakıt kalitesine bağlıdır. Sadece kaliteli bir
yakıt < "EN590 veya benzeri"> kullanıldığında uygulanabilir.
Dizel yakıt özellikleri EN590 Standardına uymuyorsa, daha
sık değiştirilmelidir. HYUNDAI, "her 7.500 km’de kontrol, her
15.000 km’de değiştirme" önermektedir. Yakıt akışı kısıtla-
ması, boşalma, güç kaybı, zor çalışma problemi, vs. gibi
önemli güvenlik nedenleri varsa, bakım programına bağlı
olmaksızın yakıt filtresini değiştirmenizi ve HYUNDAI yetkili
servisine başvurmanızı öneririz.*
5: Düz şanzıman yağı aracın yüksek bir su kütlesinden geç-
mesi sonrasında değiştirilmelidir.
*
6: Eksik soğutma sıvısını tamamlarken, aracınız için yalnız
deiyonize su veya yumuşak su kullanınız ve fabrikada dol-
durulmuş olan soğutma sıvısına asla sert su karıştırmayı-
nız. Uygun olmayan soğutma sıvısı karışımı önemli arızala-
ra veya motorun bozulmasına neden olabilir.
*
7 : Size kolaylık olması için, başka bakım işlemlerini yaptırır-
ken, değişme zamanı gelmeden de yağ değiştirebilirsiniz.
*
8: Kontrol ediniz ve gerekiyorsa düzeltiniz veya değiştiriniz.
Tahrik kayışı gerdiricisini, rölanti ve alternatörü, kasnağı
kontrol ediniz ve gerekliyse düzeltiniz veya değiştiriniz.

717
Bakım
NORMAL BAKIM PROGRAMI – (DİZEL MOTOR) (DEVAM)
K : Kontrol ediniz ve gerekiyorsa, ayarlayınız, düzeltiniz, temizleyiniz veya değiştiriniz.
D : Yenileyiniz veya değiştiriniz.
*
1: Alternatör, hidrolik direksiyon (ve su devridaim) ve klima (varsa) kayışlarını ayarlayınız.
Kontrol ediniz ve gerekiyorsa düzeltiniz veya değiştiriniz.
*
2: Her 500 km’de bir veya uzun yolculuklara çıkmadan önce motor yağı seviyesini ve sızıntıları kontrol ediniz.
BAKIM
PERİYODLARI
BAKIM KONUSUAy adedi veya gidilen yol, hangisi daha önce dolarsa
Aylar 12 24 36 48 60 72 84 96
Km x 1.000 15 30 45 60 75 90 105 120
Tahrik kayışları *
1KKKK
Motor yağı ve motor yağı filtresi *
2DDD DDDDD
Gerdirici/avara/damper kasnağı K K K K K K K K
Hava filtresi D D D D D D D D

767
Bakım
TanımSembolSig. değeriKorunan parça
IG11IG110A
ATM Vites Kilit Kontrol Modülü, EPS Kontrol Modülü, Lastik Basıncı İzleme Modülü,
Elektro Krom Ayna, SBR Kontrol Modülü, Emniyet Kemeri Hatırlatma Göstergesi,
Geri Park Asistanı Alarmı, Stop Lambası Svici (Benzin), Reosta, Yakıt Filtresi Uyarı
Sensörü (Dizel), Geri Park Asistanı Sistemi Sensörü SOL/SAĞ,
Geri Park Asistanı Sistemi Sensörü Orta SOL/SAĞ
ABS10AABS Kontrol Modülü, ESC Modülü, ESC Kapalı Svici,
Motor Bölmesi Sigorta ve Röle Kutusu (Çok Amaçlı Kontrol Soketi)
B/UP LAMPB/UP
LAMP10AGeri Vites Lambası Svici
ECU10AECM, Hava Akış Sensörü (Dizel), Akıllı Anahtar Kontrol Modülü
IG21IG210AOtomatik Cam Rölesi, Gösterge Paneli, Açılır Tavan Motoru,
Far Yükseklik Ayar Sistemi Svici, Far SOL/SAĞ
IG22IG210AKlima Kontrol Modülü, BCM, Akıllı Anahtar Kontrol Modülü, Silecek Kontrol Ünitesi
HAZARD15ADörtlü Flaşör Rölesi, Dörtlü Flaşör Düğmesi
1PDM25AAkıllı Anahtar Kontrol Modülü
SUNROOF15AAçılır Tavan Motoru
2PDM10AAkıllı Anahtar Kontrol Modülü, Çalıştırma/Durdurma Düğmesi Svici
TCU15ATCM (Dizel), Sinyal Alternatörü 'A'/'B', Araç Hızı Sensörü, Şanzıman Konum Svici
IG12IG110APartikül Malzeme Sensörü5SPARE5SPARE10A-
WIPER FRT25AÇok Fonksiyonlu Sviç, Ön Silecek Motoru
DR LOCK20AKapı Kilitleme/Kilit açma Rölesi, Bagaj Kapağı Kilit Açma Rölesi,
Sürücü Kapısı Kilit aktüatörü

769
Bakım
TanımSembolSig. değeriKorunan parça
ÇOKLU
SİGORTA
80AEPS Kontrol Modülü
40ARÖLE 10 (Fan Rölesi)
40AI/P Bağlantı Kutusu (Arka Buğu Çözücü Rölesi)
40AABS Kontrol Modülü, ESC Modülü
40AABS Kontrol Modülü, ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
ALT (GSL)
ALT (DSL)125A (GSL)
150A (DSL)Alternatör, Dizel Kutusu (GLOW 80A, PTC 1/2/3 50A),
Motor Bölmesi Sigorta ve Röle Kutusu (Çoklu Sigorta F1~F5, Sigorta F20)
30ADizel: RÖLE 12 (Yakıt Filtresi Isıtıcı Rölesi)
50AI/P Bağlantı Kutusu (Güç Soketi Sigortası : F35/F36, Sigorta : F12~F15, Arka Lamba Rölesi)
SİGORTA
40ARÖLE 7 (Marş rölesi), Kontak Anahtarı
40AKontak Svici
30ARÖLE 1 (Motor Kontrol Rölesi), Sigorta F25
40ARÖLE 3 (Soğutma Fanı (Düşük) Rölesi), RÖLE 8 (Soğutma Fanı (Yüksek) Rölesi)
50AI/P Bağlantı kutusu (Röle : Otomatik Cam, Dörtlü Flaşör, Kapı Kilitleme/Kilit açma,
Bagaj Kapağı Kilit Açma, Sigorta: F23~F25, F31, F32)
10ARÖLE 5 (Korna Rölesi)
F/PUMP
(GSL)15ABenzin: RÖLE 2 (Yakıt Pompası Rölesi)
10AFar SAĞ

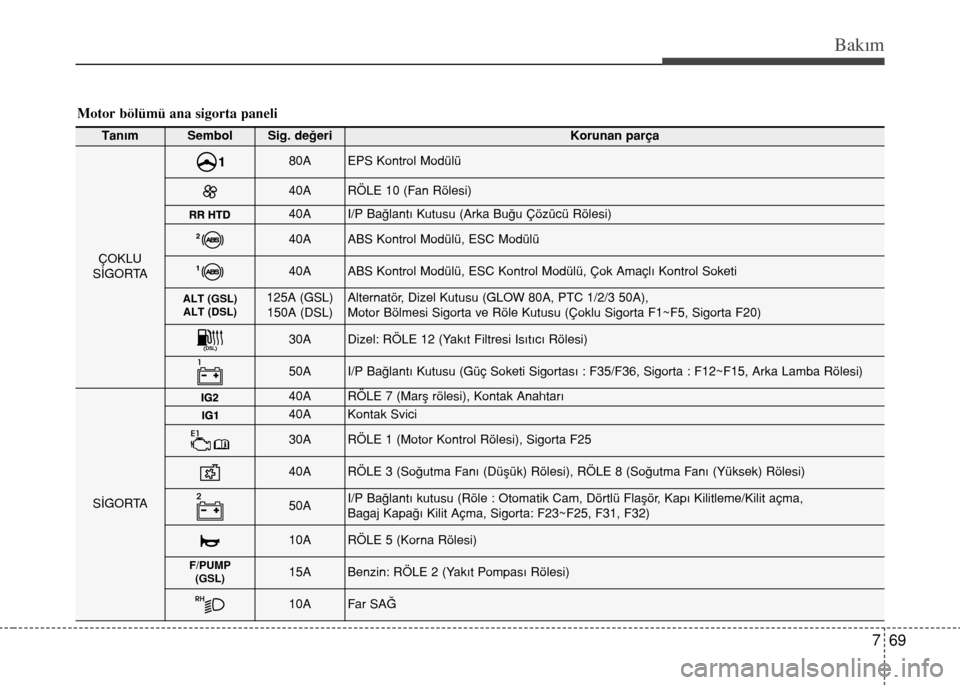

Motor bölümü ana sigorta paneli
