5-60
시동 및 주행
주 의
•정지 유지 상태에서 전방 차량이 빠져
나가는 경우, 정지 차량을 제어대상으로
선정하지 않아, 다시 출발 할 때, 충돌 위
험이 있으므로 주의하십시오.
ODH053098ODH053098
주 의
•전방 차량을 감지하여 차간 거리를 유지
하는 중 보행자가 나타나면 위험 상황이
발생할 수 있으므로 주의하십시오.
ODH053099ODH053099
주 의
•차고가 높은 차량 또는 적재물이 차량
후면으로 돌출되어 있는 경우, 위험 상
황이 발생할 수 있으므로 주의하십시오.
ODH053100ODH053100

5-61
시동 및 주행
5
•비상 상황 발생으로 차량을 정지 시켜
야 할 때는 반드시 브레이크를 사용하십
시오.
•차량의 속도와 도로 조건 등에 따라 안
전 거리를 유지하십시오. 특히, 고속 주
행 시 차간 거리를 가깝게 설정 할 경우
앞 차와의 충돌 등 매우 위험한 상황이
발생할 수 있습니다.
•전방에 정차된 차량이나, 급정거 차량,
보행자, 마주오는 차량 등에 대해서는
차량이 이에 대처할 수 없습니다. 항상
전방을 주시하여 예기치 못한 상황에 대
처할 수 있도록 주의를 기울이십시오.
•전방의 차량이 차선을 자주 변경할 경
우 반응 속도가 느려질 수 있으며 옆 차
로의 차량에 반응 할 수 있습니다. 전방
을 주시하여 위험한 상황에 대처할 수
있도록 주의를 기울이십시오.
경 고 주 의
강한 전자파에 의해 순간적으로 해제 될 수
있습니다.
어드밴스드 스마트 크루즈 컨트롤 세팅 속
도로 주행 시 180m 이상의 전방에서 정지
된 차량에 대해서 감지 못하는 경우가 생길
수 있어 어드밴스드 스마트 크루즈 컨트롤
기능만 믿고 주행시 충돌 위험이 생길 수
있으므로 주의 하십시오.
경 고
•어드밴스드 스마트 크루즈 컨트롤은 운
전자를 위한 편의 장치 일 뿐 안전을 위
한 장치가 아닙니다. 차량 안전 및 통제
에 대해서는 운전자 스스로의 판단에 의
해 이루어져야 합니다.
•설정 속도와 차간거리는 항상 알고 있어
야 합니다.
•항상 안전한 제동거리를 확보하고, 필요
시 브레이크를 밟아 속도를 직접 줄이십
시오.
•어드밴스드 스마트 크루즈 컨트롤은 복
잡한 교통 상황을 인지할 수 없으므로
작동중에는 항상 교통 상황에 주의해야
하며 위험한 상황에서는 운전자의 직접
적인 차량 속도 조절이 필요합니다.
•어드밴스드 스마트 크루즈 컨트롤을 보
다 안전하게 사용하기 위해서는 반드시
취급설명서를 숙지하고 연습한 후 사용
하십시오.
경 고

5-62
시동 및 주행

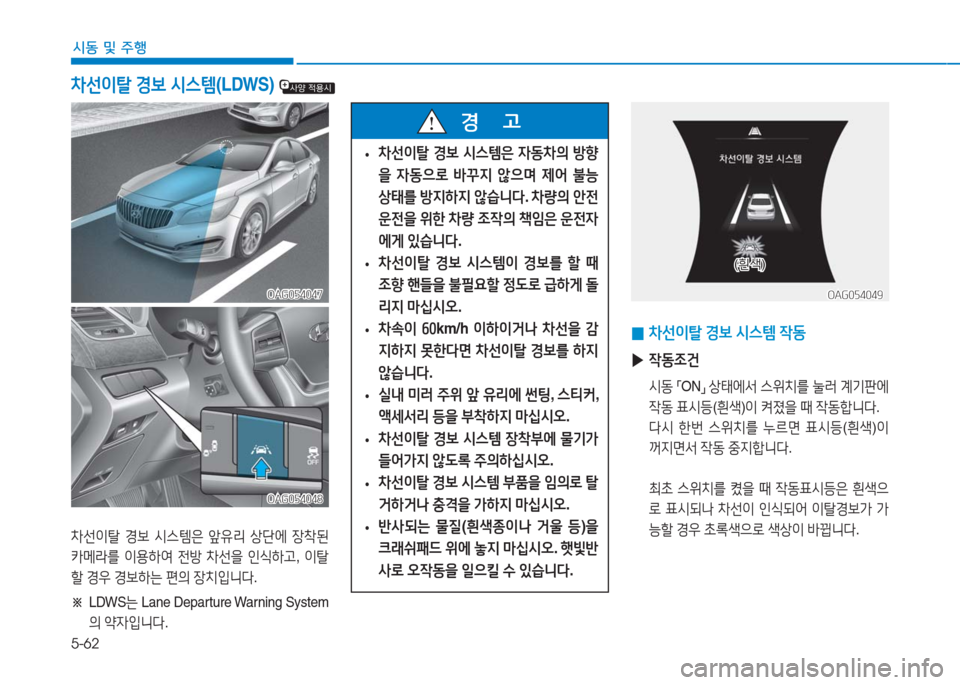

차선이탈 경보 시스템은 앞유리 상단에 장착된
카메라를 이용하여 전방 차선을 인식하고, 이탈
할 경우 경보하는 편의 장치입니다.
※ LDWS는 Lane Departure Warning System
의 약자입니다.
차선이탈 경보 시스템(LDWS)
OAG054048OAG054048
OAG054047OAG054047
0차선이탈 경보 시스템 작동
▶작동조건
시동 「ON」 상태에서 스위치를 눌러 계기판에
작동 표시등(흰색)이 켜졌을 때 작동합니다.
다시 한번 스위치를 누르면 표시등(흰색)이
꺼지면서 작동 중지합니다.
최초 스위치를 켰을 때 작동표시등은 흰색으
로 표시되나 차선이 인식되어 이탈경보가 가
능할 경우 초록색으로 색상이 바뀝니다.
•차선이탈 경보 시스템은 자동차의 방향
을 자동으로 바꾸지 않으며 제어 불능
상태를 방지하지 않습니다. 차량의 안전
운전을 위한 차량 조작의 책임은 운전자
에게 있습니다.
•차선이탈 경보 시스템이 경보를 할 때
조향 핸들을 불필요할 정도로 급하게 돌
리지 마십시오.
•차속이 60km/h 이하이거나 차선을 감
지하지 못한다면 차선이탈 경보를 하지
않습니다.
•실내 미러 주위 앞 유리에 썬팅, 스티커,
액세서리 등을 부착하지 마십시오.
•차선이탈 경보 시스템 장착부에 물기가
들어가지 않도록 주의하십시오.
•차선이탈 경보 시스템 부품을 임의로 탈
거하거나 충격을 가하지 마십시오.
•반사되는 물질(흰색종이나 거울 등)을
크래쉬패드 위에 놓지 마십시오. 햇빛반
사로 오작동을 일으킬 수 있습니다.
경 고
OAG054049OAG054049
(흰색)(흰색)

5-63
시동 및 주행
5
OAG054050OAG054050OAG054052OAG054052OAG054054OAG054054
OAG054051OAG054051OAG054053OAG054053OAG054055OAG054055

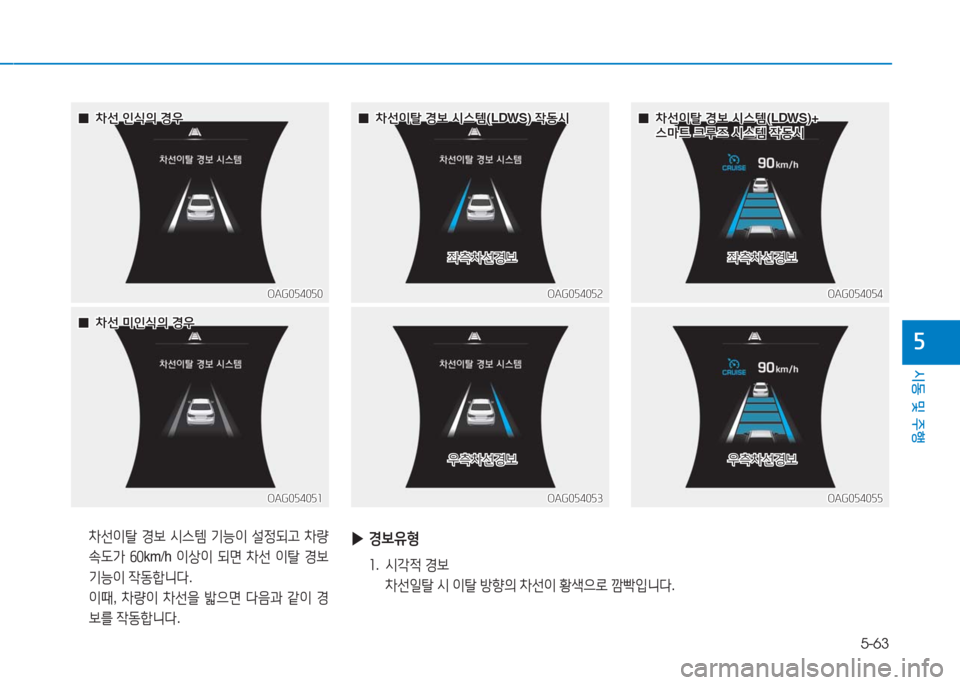

00차선 인식의 경우차선 인식의 경우 00차선이탈 경보 시스템(LDWS) 작동시차선이탈 경보 시스템(LDWS) 작동시 00차선이탈 경보 시스템(LDWS)+차선이탈 경보 시스템(LDWS)+스마트 크루즈 시스템 작동시스마트 크루즈 시스템 작동시
00차선 미인식의 경우차선 미인식의 경우
차선이탈 경보 시스템 기능이 설정되고 차량
속도가 60km/h 이상이 되면 차선 이탈 경보
기능이 작동합니다.
이때, 차량이 차선을 밟으면 다음과 같이 경
보를 작동합니다.
좌측차선경보좌측차선경보좌측차선경보좌측차선경보
우측차선경보우측차선경보우측차선경보우측차선경보
▶경보유형
1. 시각적 경보
차선일탈 시 이탈 방향의 차선이 황색으로 깜빡입니다.

5-64
시동 및 주행

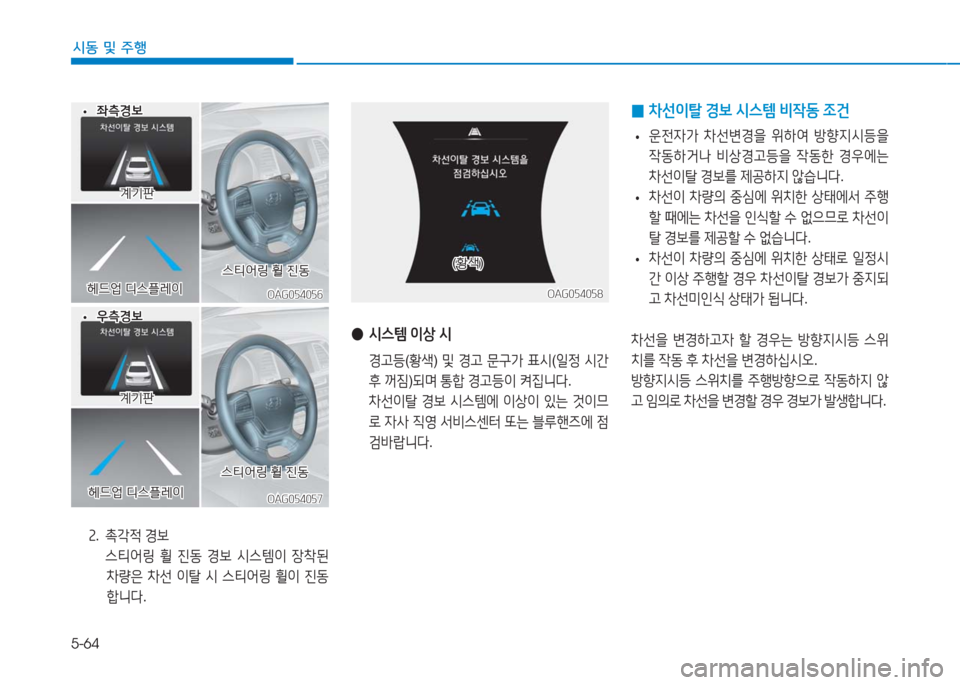

● 시스템 이상 시
경고등(황색) 및 경고 문구가 표시(일정 시간
후 꺼짐)되며 통합 경고등이 켜집니다.
차선이탈 경보 시스템에 이상이 있는 것이므
로 자사 직영 서비스센터 또는 블루핸즈에 점
검바랍니다.
0차선이탈 경보 시스템 비작동 조건
•운전자가 차선변경을 위하여 방향지시등을
작동하거나 비상경고등을 작동한 경우에는
차선이탈 경보를 제공하지 않습니다.
•차선이 차량의 중심에 위치한 상태에서 주행
할 때에는 차선을 인식할 수 없으므로 차선이
탈 경보를 제공할 수 없습니다.
•차선이 차량의 중심에 위치한 상태로 일정시
간 이상 주행할 경우 차선이탈 경보가 중지되
고 차선미인식 상태가 됩니다.
차선을 변경하고자 할 경우는 방향지시등 스위
치를 작동 후 차선을 변경하십시오.
방향지시등 스위치를 주행방향으로 작동하지 않
고 임의로 차선을 변경할 경우 경보가 발생합니다.
OAG054058OAG054058
(황색)(황색)
2. 촉각적 경보
스티어링 휠 진동 경보 시스템이 장착된
차량은 차선 이탈 시 스티어링 휠이 진동
합니다.
OAG054056OAG054056
OAG054057OAG054057
••좌측경보좌측경보
계기판계기판
계기판계기판
스티어링 휠 진동스티어링 휠 진동
스티어링 휠 진동스티어링 휠 진동
헤드업 디스플레이헤드업 디스플레이
헤드업 디스플레이헤드업 디스플레이
••우측경보우측경보

5-65
시동 및 주행
5
● 다음과 같은 경우에는 경보를 못하거나 오
경보 할 수 있으므로 운전자의 주의가 필요
합니다.
- 비, 눈, 먼지, 물웅덩이, 기타 이물질로 인
하여 차선이 잘 보이지 않는 경우
- 터널 진출 시와 같이 급격하게 차량 외부
밝기가 변하는 경우
- 야간 또는 터널 구간에서 차량의 전조등을
사용하지 않거나, 불빛이 약한 경우
- 차선과 도로의 색상 구분이 충분치 못한
경우
- 버스 전용차로에서 좌측 또는 우측의 차선
이 2개 이상 있는 경우
- 급커브 구간이나 도로의 경사도가 심한 경우
- 도로면의 물기로 인해 태양광, 가로등 또
는 마주 오는 차의 불빛이 반사될 경우
- 차량의 앞유리 및 제품의 렌즈 앞 부분이
먼지 등으로 오염된 경우
- 안개, 폭우, 폭설 등의 악천후로 시계가 불
량한 경우
- 직사광선에 의해 실내미러 주위 온도가 매
우 높은 경우
- 차선이 매우 좁거나 넓은 경우
- 차선이 분명하지 않거나 훼손된 경우
- 차량 앞유리 습기가 완전하게 제거되지 않
은 경우
- 중앙분리대 등의 그림자가 차선을 덮은 경우
- 차선에 먼지가 쌓여 차선과 도로를 구분하
기 어려운 경우
- 차선 근처에 차선 외의 흔적이 있거나 차
선과 유사한 표시가 있는 경우
- 보도블럭 등의 경계 구조물이 있을 경우
- 앞차와의 거리가 극단적으로 짧거나 앞차
가 차선을 가리고 주행하는 경우
- 차량이 심하게 흔들릴 경우
- 차선수가 증가, 감소하는 구간 또는 차선
이 복잡하게 교차할 경우
- 크래쉬패드에 물체를 올려 놓을 경우
- 차량의 진행 방향으로 역광이 강하게 비추
는 경우
- 공사구간 등 차선이 혼잡한 경우
- 기타 차선을 인식하기 어려운 정도로 시계
가 불량한 경우
- 차선이 두 줄 이상인 경우

5-66
시동 및 주행

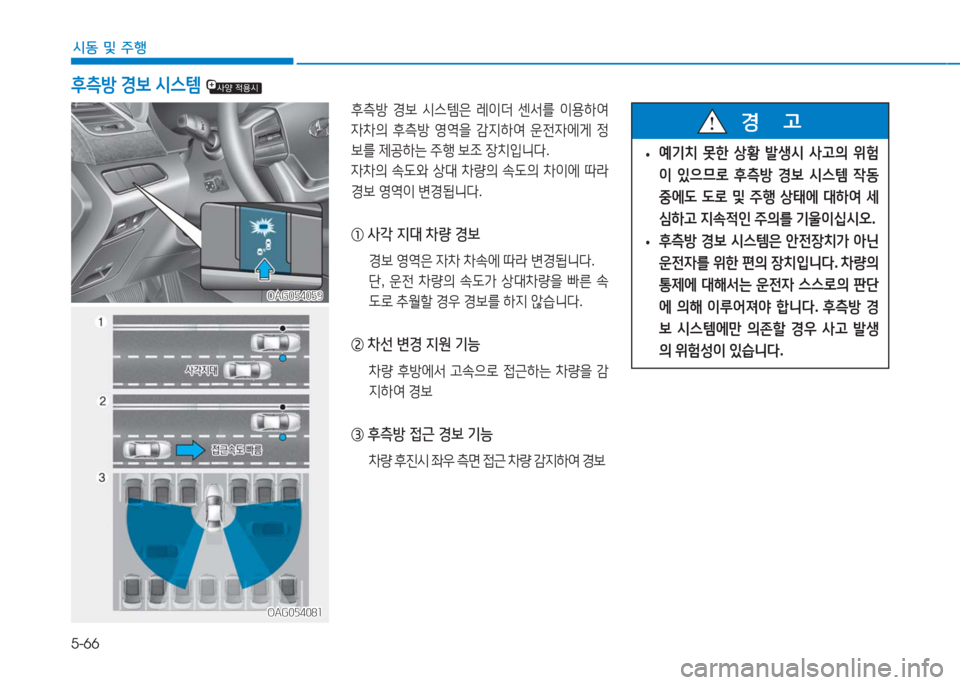

후측방 경보 시스템은 레이더 센서를 이용하여
자차의 후측방 영역을 감지하여 운전자에게 정
보를 제공하는 주행 보조 장치입니다.
자차의 속도와 상대 차량의 속도의 차이에 따라
경보 영역이 변경됩니다.
① 사각 지대 차량 경보
경보 영역은 자차 차속에 따라 변경됩니다.
단, 운전 차량의 속도가 상대차량을 빠른 속
도로 추월할 경우 경보를 하지 않습니다.
② 차선 변경 지원 기능
차량 후방에서 고속으로 접근하는 차량을 감
지하여 경보
③ 후측방 접근 경보 기능
차량 후진시 좌우 측면 접근 차량 감지하여 경보
OAG054059OAG054059
OAG054081OAG054081
후측방 경보 시스템
•예기치 못한 상황 발생시 사고의 위험
이 있으므로 후측방 경보 시스템 작동
중에도 도로 및 주행 상태에 대하여 세
심하고 지속적인 주의를 기울이십시오.
•후측방 경보 시스템은 안전장치가 아닌
운전자를 위한 편의 장치입니다. 차량의
통제에 대해서는 운전자 스스로의 판단
에 의해 이루어져야 합니다. 후측방 경
보 시스템에만 의존할 경우 사고 발생
의 위험성이 있습니다.
경 고

5-67
시동 및 주행
5

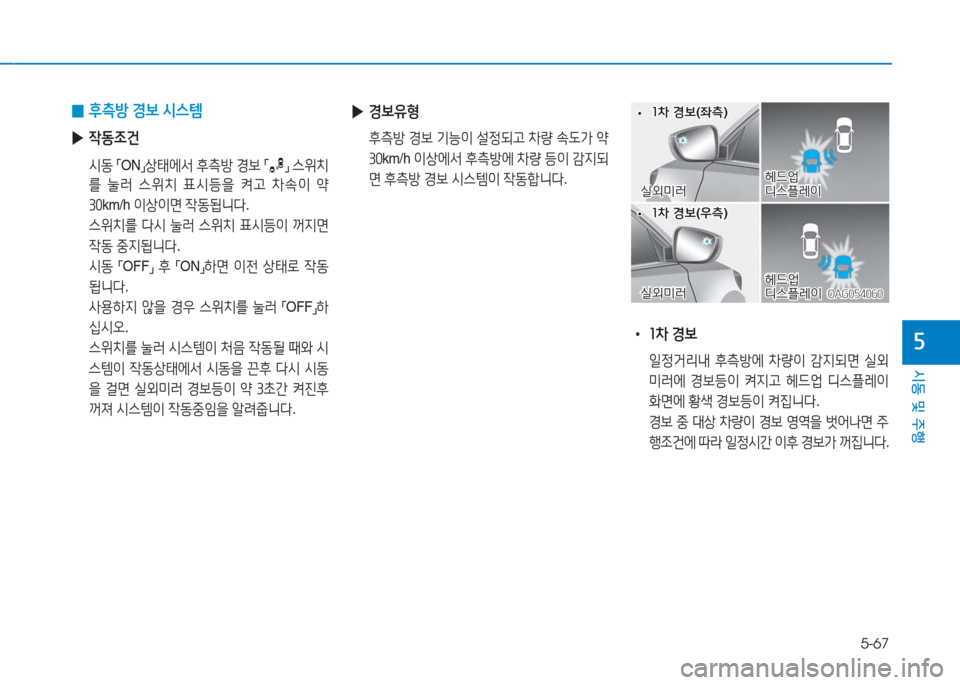

0후측방 경보 시스템
▶작동조건
시동 「ON」상태에서 후측방 경보 「」 스위치
를 눌러 스위치 표시등을 켜고 차속이 약
30km/h 이상이면 작동됩니다.
스위치를 다시 눌러 스위치 표시등이 꺼지면
작동 중지됩니다.
시동 「OFF」 후 「ON」하면 이전 상태로 작동
됩니다.
사용하지 않을 경우 스위치를 눌러 「OFF」하
십시오.
스위치를 눌러 시스템이 처음 작동될 때와 시
스템이 작동상태에서 시동을 끈후 다시 시동
을 걸면 실외미러 경보등이 약 3초간 켜진후
꺼져 시스템이 작동중임을 알려줍니다.
▶경보유형
후측방 경보 기능이 설정되고 차량 속도가 약
30km/h 이상에서 후측방에 차량 등이 감지되
면 후측방 경보 시스템이 작동합니다.
•1차 경보
일정거리내 후측방에 차량이 감지되면 실외
미러에 경보등이 켜지고 헤드업 디스플레이
화면에 황색 경보등이 켜집니다.
경보 중 대상 차량이 경보 영역을 벗어나면 주
행조건에 따라 일정시간 이후 경보가 꺼집니다.
OAG054060OAG054060
••1차 경보(좌측)1차 경보(좌측)
••1차 경보(우측)1차 경보(우측)
실외미러실외미러
실외미러실외미러
헤드업 헤드업 디스플레이디스플레이
헤드업 헤드업 디스플레이디스플레이

5-68
시동 및 주행
▶후측방 감지 센서
뒷 범퍼 내부에 후측방을 감지하는 센서가 있
습니다.
범퍼에 이물질이 묻으면 기능이 정상적으로 작
동하지 않습니다. 항상 청결을 유지하십시오.
OAG054063OAG054063

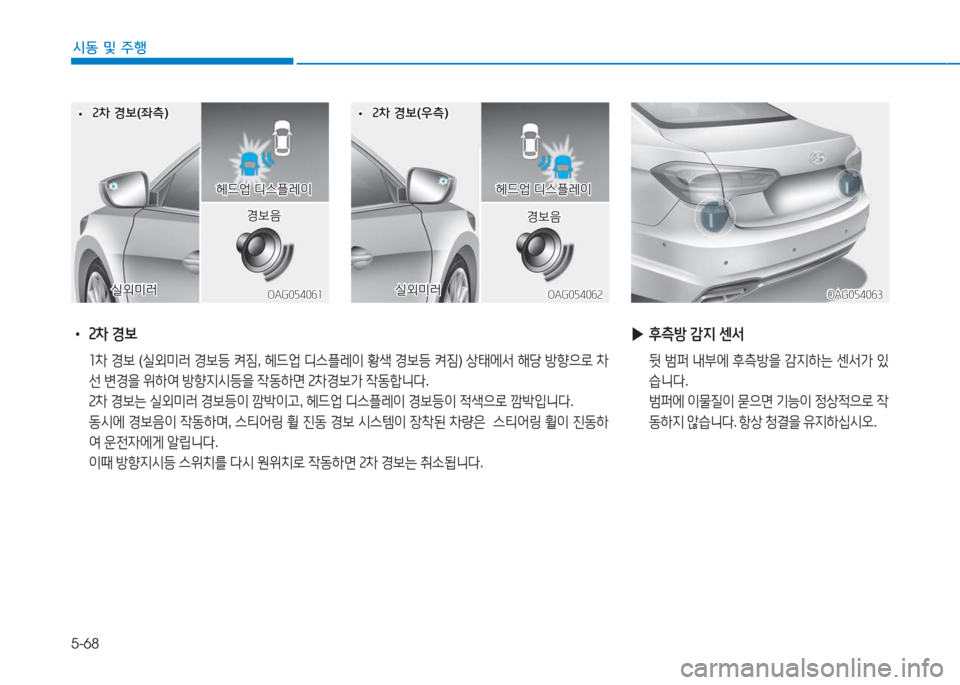

• 2차 경보
1차 경보 (실외미러 경보등 켜짐, 헤드업 디스플레이 황색 경보등 켜짐) 상태에서 해당 방향으로 차
선 변경을 위하여 방향지시등을 작동하면 2차경보가 작동합니다.
2차 경보는 실외미러 경보등이 깜박이고, 헤드업 디스플레이 경보등이 적색으로 깜박입니다.
동시에 경보음이 작동하며, 스티어링 휠 진동 경보 시스템이 장착된 차량은 스티어링 휠이 진동하
여 운전자에게 알립니다.
이때 방향지시등 스위치를 다시 원위치로 작동하면 2차 경보는 취소됩니다.
OAG054061OAG054061
••2차 경보(좌측)2차 경보(좌측)
실외미러실외미러
경보음경보음
헤드업 디스플레이헤드업 디스플레이
OAG054062OAG054062
••2차 경보(우측)2차 경보(우측)
실외미러실외미러
경보음경보음
헤드업 디스플레이헤드업 디스플레이

5-69
시동 및 주행

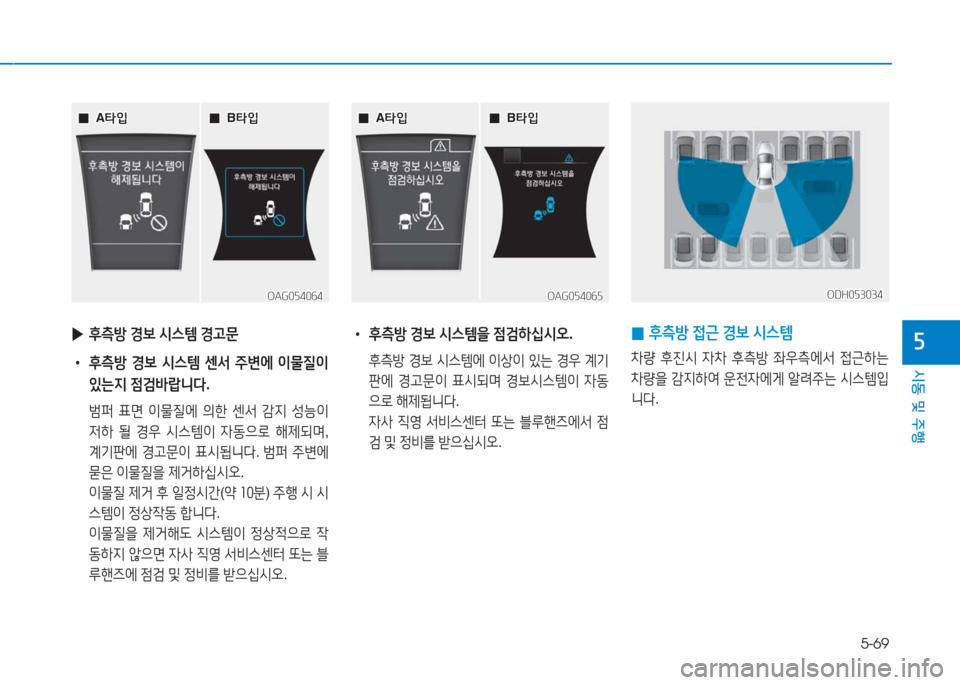

5 ▶후측방 경보 시스템 경고문
•후측방 경보 시스템 센서 주변에 이물질이
있는지 점검바랍니다.
범퍼 표면 이물질에 의한 센서 감지 성능이
저하 될 경우 시스템이 자동으로 해제되며,
계기판에 경고문이 표시됩니다. 범퍼 주변에
묻은 이물질을 제거하십시오.
이물질 제거 후 일정시간(약 10분) 주행 시 시
스템이 정상작동 합니다.
이물질을 제거해도 시스템이 정상적으로 작
동하지 않으면 자사 직영 서비스센터 또는 블
루핸즈에 점검 및 정비를 받으십시오.
OAG054064OAG054064OAG054065OAG054065
00A타입A타입 00A타입A타입 00B타입B타입 00B타입B타입
•후측방 경보 시스템을 점검하십시오.
후측방 경보 시스템에 이상이 있는 경우 계기
판에 경고문이 표시되며 경보시스템이 자동
으로 해제됩니다.
자사 직영 서비스센터 또는 블루핸즈에서 점
검 및 정비를 받으십시오.
0후측방 접근 경보 시스템
차량 후진시 자차 후측방 좌우측에서 접근하는
차량을 감지하여 운전자에게 알려주는 시스템입
니다.
ODH053034ODH053034
