7-41
정기 점검
7

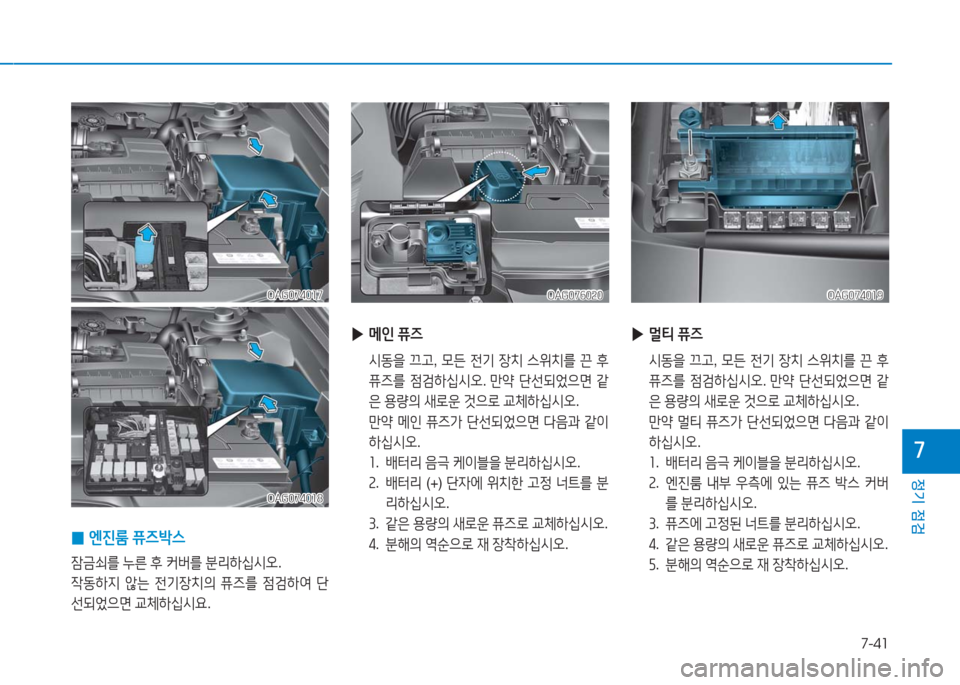

▶메인 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 같
은 용량의 새로운 것으로 교체하십시오.
만약 메인 퓨즈가 단선되었으면 다음과 같이
하십시오.
1. 배터리 음극 케이블을 분리하십시오.
2. 배터리 (+) 단자에 위치한 고정 너트를 분
리하십시오.
3. 같은 용량의 새로운 퓨즈로 교체하십시오.
4. 분해의 역순으로 재 장착하십시오.
▶멀티 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 같
은 용량의 새로운 것으로 교체하십시오.
만약 멀티 퓨즈가 단선되었으면 다음과 같이
하십시오.
1. 배터리 음극 케이블을 분리하십시오.
2. 엔진룸 내부 우측에 있는 퓨즈 박스 커버
를 분리하십시오.
3. 퓨즈에 고정된 너트를 분리하십시오.
4. 같은 용량의 새로운 퓨즈로 교체하십시오.
5. 분해의 역순으로 재 장착하십시오.
OAG074019OAG074019OAG076020OAG076020
0엔진룸 퓨즈박스
잠금쇠를 누른 후 커버를 분리하십시오.
작동하지 않는 전기장치의 퓨즈를 점검하여 단
선되었으면 교체하십시요.
OAG074017OAG074017
OAG074018OAG074018

7-42
정기 점검

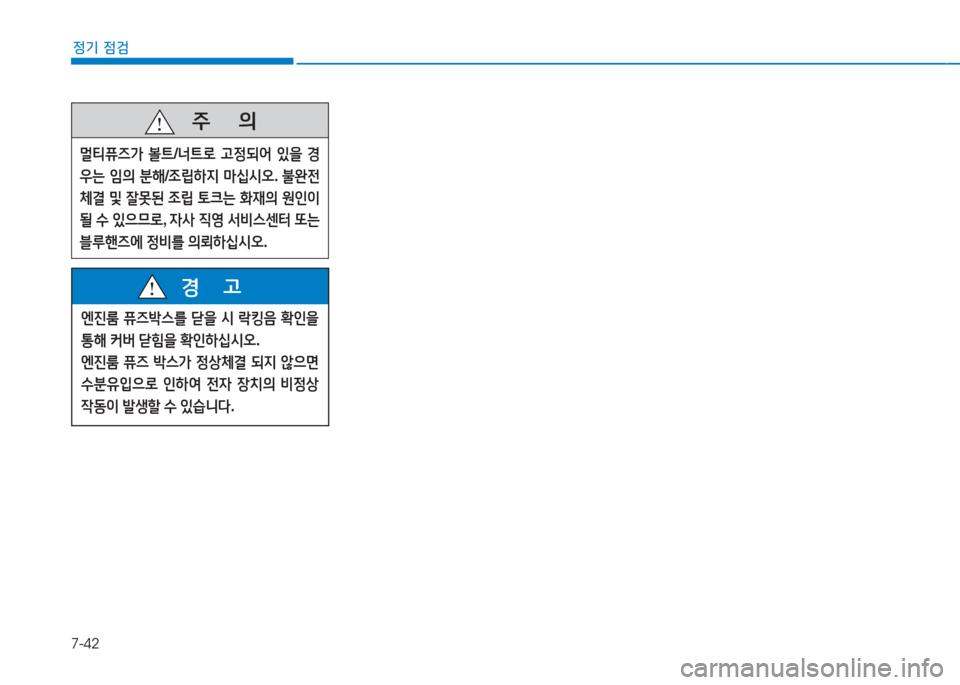

주 의
멀티퓨즈가 볼트/너트로 고정되어 있을 경
우는 임의 분해/조립하지 마십시오. 불완전
체결 및 잘못된 조립 토크는 화재의 원인이
될 수 있으므로, 자사 직영 서비스센터 또는
블루핸즈에 정비를 의뢰하십시오.
엔진룸 퓨즈박스를 닫을 시 락킹음 확인을
통해 커버 닫힘을 확인하십시오.
엔진룸 퓨즈 박스가 정상체결 되지 않으면
수분유입으로 인하여 전자 장치의 비정상
작동이 발생할 수 있습니다.
경 고

7-43
정기 점검
7

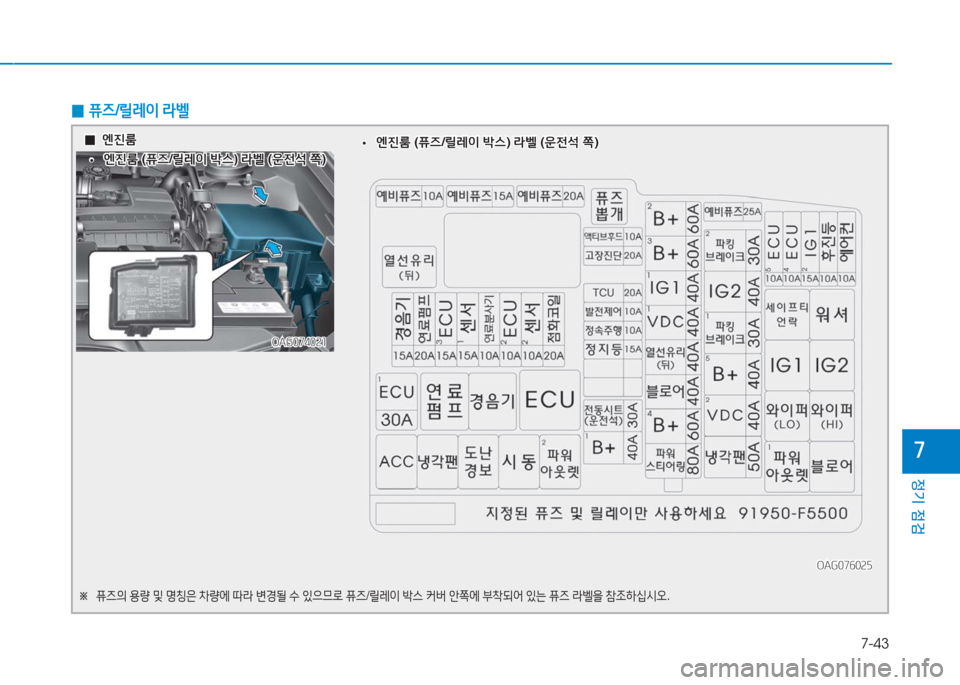

0퓨즈/릴레이 라벨
OAG076025OAG076025
OAG074021OAG074021
※ 퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참조하십시오.
••엔진룸 (퓨즈/릴레이 박스) 라벨 (운전석 쪽)엔진룸 (퓨즈/릴레이 박스) 라벨 (운전석 쪽)
••엔진룸 (퓨즈/릴레이 박스) 라벨 (운전석 쪽)엔진룸 (퓨즈/릴레이 박스) 라벨 (운전석 쪽) 00엔진룸엔진룸

7-44
정기 점검

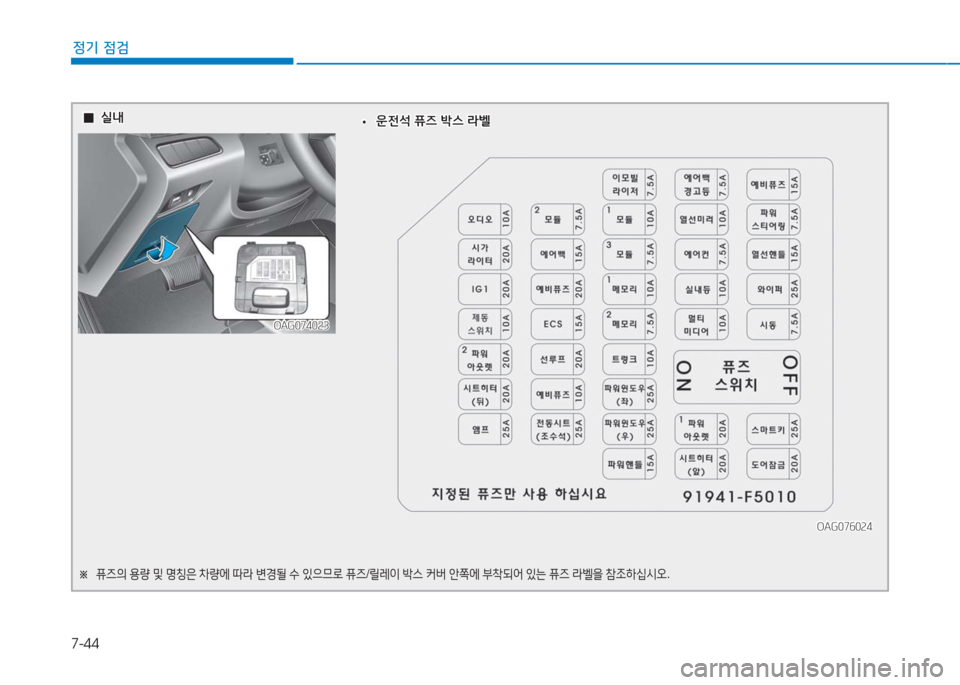

00실내실내
OAG074023OAG074023
※ 퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참조하십시오.
OAG076024OAG076024
••운전석 퓨즈 박스 라벨운전석 퓨즈 박스 라벨

7-45
정기 점검
7
•비상시를 대비하여 8장, 「전구의 용량」 참조
하여 규격의 전구를 준비하십시오.
•램프류 교체는 반드시 시동을 「OFF」 하고,
주차 브레이크를 작동시킨 후 배터리의 「-」단
자를 분리한 상태에서 안전한 곳에서 교체하
십시오.
•정상 작동하는 램프에 전원이 공급된 상태에
서 전구를 분리하거나 램프 커넥터를 탈거시
퓨즈박스의 전자장치가 해당 램프를 고장 상
태로 인식할 수 있습니다. 따라서, 퓨즈 박스
에 기록되는 고장 기록 코드(DTC)에 해당 램
프에 대한 고장 기록이 남아있을 수 있습니다.
•반드시 규정된 용량의 전구를 사용하십시오.
•반드시 규정된 용량의 전구 및 순정부품을 사
용하십시오.
•전조등, 제동등 등의 램프는 우천시 주행과
세차 등의 사용 조건하에서 렌즈 내면이 일시
적으로 흐려질 수 있습니다. 이것은 램프 내
부와 외기의 온도차에 따른것으로 우천시 등
의 창 유리가 흐려지는 것과 동일한 현상으로
기능상의 문제는 없습니다. 다만 렌즈 내면에
큰 물방울이 있는 경우나 램프 내부에 물이
들어간 경우는 자사 직영 서비스센터 또는 블
루핸즈에 문의하십시오.

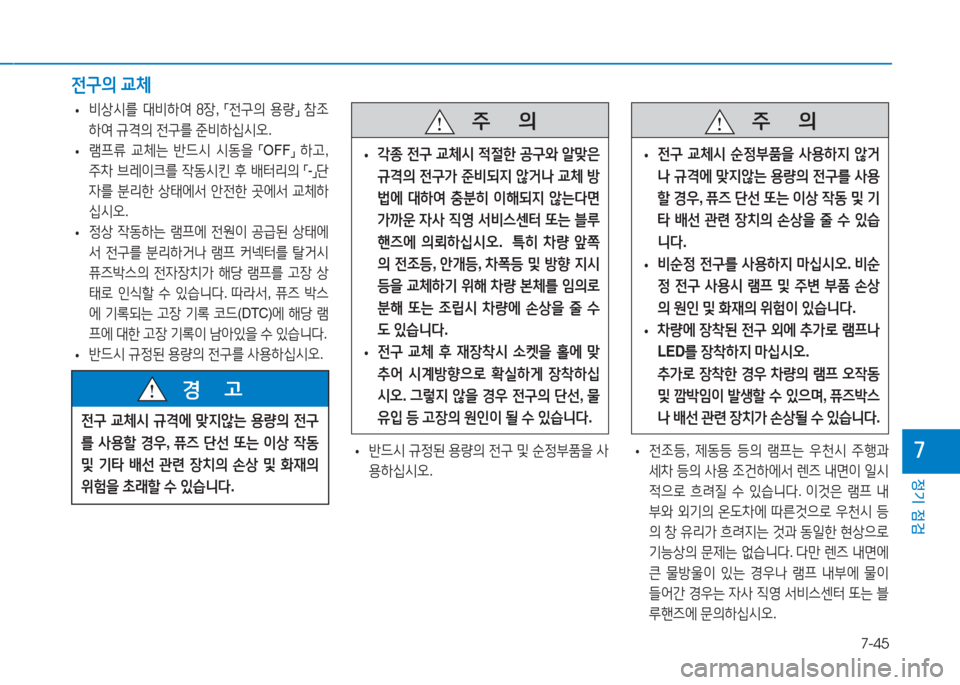

전구의 교체
주 의
•각종 전구 교체시 적절한 공구와 알맞은
규격의 전구가 준비되지 않거나 교체 방
법에 대하여 충분히 이해되지 않는다면
가까운 자사 직영 서비스센터 또는 블루
핸즈에 의뢰하십시오. 특히 차량 앞쪽
의 전조등, 안개등, 차폭등 및 방향 지시
등을 교체하기 위해 차량 본체를 임의로
분해 또는 조립시 차량에 손상을 줄 수
도 있습니다.
•전구 교체 후 재장착시 소켓을 홀에 맞
추어 시계방향으로 확실하게 장착하십
시오. 그렇지 않을 경우 전구의 단선, 물
유입 등 고장의 원인이 될 수 있습니다.
주 의
•전구 교체시 순정부품을 사용하지 않거
나 규격에 맞지않는 용량의 전구를 사용
할 경우, 퓨즈 단선 또는 이상 작동 및 기
타 배선 관련 장치의 손상을 줄 수 있습
니다.
•비순정 전구를 사용하지 마십시오. 비순
정 전구 사용시 램프 및 주변 부품 손상
의 원인 및 화재의 위험이 있습니다.
•차량에 장착된 전구 외에 추가로 램프나
LED를 장착하지 마십시오.
추가로 장착한 경우 차량의 램프 오작동
및 깜박임이 발생할 수 있으며, 퓨즈박스
나 배선 관련 장치가 손상될 수 있습니다.전구 교체시 규격에 맞지않는 용량의 전구
를 사용할 경우, 퓨즈 단선 또는 이상 작동
및 기타 배선 관련 장치의 손상 및 화재의
위험을 초래할 수 있습니다.
경 고

7-46
정기 점검
OAG074025OAG074025
상향상향하향하향
차폭등/주간 주행등/방향지시등차폭등/주간 주행등/방향지시등
안개등안개등

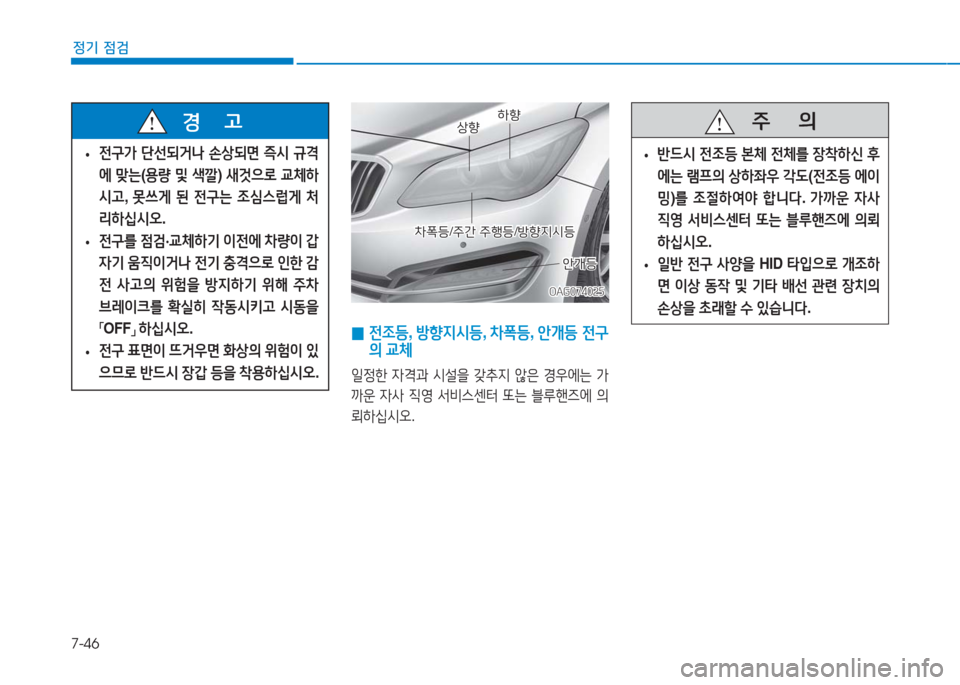

0 전조등, 방향지시등, 차폭등, 안개등 전구
의 교체
일정한 자격과 시설을 갖추지 않은 경우에는 가
까운 자사 직영 서비스센터 또는 블루핸즈에 의
뢰하십시오.
•전구가 단선되거나 손상되면 즉시 규격
에 맞는(용량 및 색깔) 새것으로 교체하
시고, 못쓰게 된 전구는 조심스럽게 처
리하십시오.
•전구를 점검·교체하기 이전에 차량이 갑
자기 움직이거나 전기 충격으로 인한 감
전 사고의 위험을 방지하기 위해 주차
브레이크를 확실히 작동시키고 시동을
「OFF」 하십시오.
•전구 표면이 뜨거우면 화상의 위험이 있
으므로 반드시 장갑 등을 착용하십시오.
경 고 주 의
•반드시 전조등 본체 전체를 장착하신 후
에는 램프의 상하좌우 각도(전조등 에이
밍)를 조절하여야 합니다. 가까운 자사
직영 서비스센터 또는 블루핸즈에 의뢰
하십시오.
•일반 전구 사양을 HID 타입으로 개조하
면 이상 동작 및 기타 배선 관련 장치의
손상을 초래할 수 있습니다.

7-47
정기 점검
7

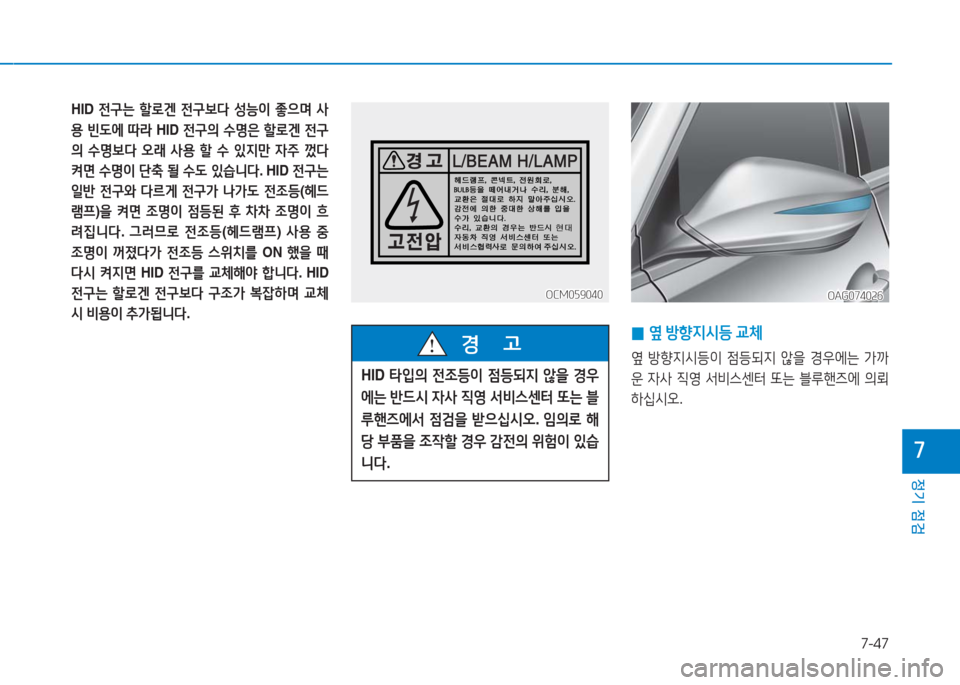

0옆 방향지시등 교체
옆 방향지시등이 점등되지 않을 경우에는 가까
운 자사 직영 서비스센터 또는 블루핸즈에 의뢰
하십시오.
OAG074026OAG074026OCM059040OCM059040
HID 전구는 할로겐 전구보다 성능이 좋으며 사
용 빈도에 따라 HID 전구의 수명은 할로겐 전구
의 수명보다 오래 사용 할 수 있지만 자주 껐다
켜면 수명이 단축 될 수도 있습니다. HID 전구는
일반 전구와 다르게 전구가 나가도 전조등(헤드
램프)을 켜면 조명이 점등된 후 차차 조명이 흐
려집니다. 그러므로 전조등(헤드램프) 사용 중
조명이 꺼졌다가 전조등 스위치를 ON 했을 때
다시 켜지면 HID 전구를 교체해야 합니다. HID
전구는 할로겐 전구보다 구조가 복잡하며 교체
시 비용이 추가됩니다.
HID 타입의 전조등이 점등되지 않을 경우
에는 반드시 자사 직영 서비스센터 또는 블
루핸즈에서 점검을 받으십시오. 임의로 해
당 부품을 조작할 경우 감전의 위험이 있습
니다.
경 고

7-48
정기 점검

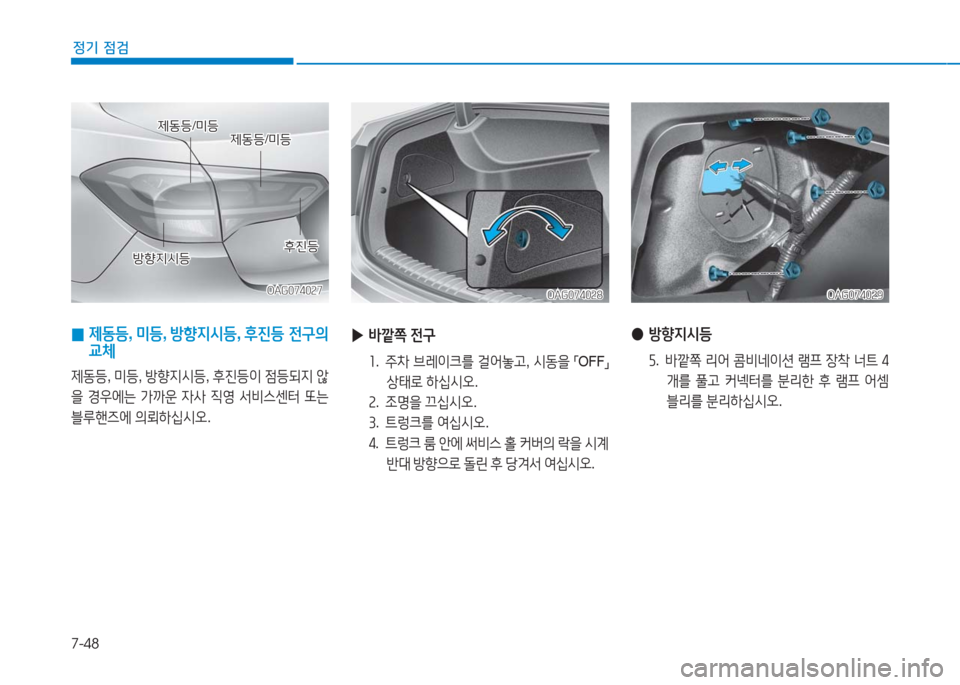

0 제동등, 미등, 방향지시등, 후진등 전구의
교체
제동등, 미등, 방향지시등, 후진등이 점등되지 않
을 경우에는 가까운 자사 직영 서비스센터 또는
블루핸즈에 의뢰하십시오.
제동등/미등제동등/미등제동등/미등제동등/미등
방향지시등방향지시등후진등후진등
OAG074027OAG074027
▶바깥쪽 전구
1. 주차 브레이크를 걸어놓고, 시동을 「OFF」
상태로 하십시오.
2. 조명을 끄십시오.
3. 트렁크를 여십시오.
4. 트렁크 룸 안에 써비스 홀 커버의 락을 시계
반대 방향으로 돌린 후 당겨서 여십시오.
OAG074028OAG074028
●방향지시등
5. 바깥쪽 리어 콤비네이션 램프 장착 너트 4
개를 풀고 커넥터를 분리한 후 램프 어셈
블리를 분리하십시오.
OAG074029OAG074029

7-49
정기 점검
7
▶안쪽 전구
1. 주차 브레이크를 걸어놓고, 시동을 「OFF」
상태로 하십시오.
2. 트렁크를 여십시오.
3. 트렁크 리드 트림 부분에 고정되어 있는
클립을 드라이버(+)를 이용하여 빼낸 후
트림을 분리하십시오.
6. 소켓을 시계 반대방향으로 돌려 본체로부
터 분리하십시오.
7. 새 전구로 교체하신 후 분리의 역순으로
장착하십시오.
●제동등/미등
미등/제동등은 LED 타입으로 켜지지 않을 경
우에는 가까운 직영 서비스센터 또는 블루핸
즈에 의뢰하십시오.
●후진등
4. 소켓을 시계 반대방향으로 돌려 본체로 부
터 분리하십시오.
5. 새 전구로 교체하신 후 분리의 역순으로
장착하십시오.
●제동등/미등
미등/제동등은 LED 타입으로 켜지지 않을 경
우에는 가까운 직영 서비스센터 또는 블루핸
즈에 의뢰하십시오.
OAG074030OAG074030OAG074042OAG074042OAG074031OAG074031

7-50
정기 점검
OAG074033OAG074033
OAG074035OAG074035
00맵램프맵램프
00룸램프룸램프
••선루프 장착 차량선루프 장착 차량
0실내등 전구의 교체
0보조제동등 교체
보조제동등이 점등되지 않을 경우에는 가까운
자사 직영 서비스센터 또는 블루핸즈에 의뢰하
십시오.
OAG074032OAG074032
0번호등 교체
1. 주차 브레이크를 걸어놓고, 시동을 「OFF」 상
태로 하십시오.
2. 번호등 커버를 화살표 방향으로 밀어 분리하
십시오.
3. 전구를 그대로 당겨 분리하십시오.
4. 새 전구로 교체하신 후 분리의 역순으로 장착
하십시오.
OAG074034OAG074034
