Hyundai Coupe 2005 Manuale del proprietario (in Italian)

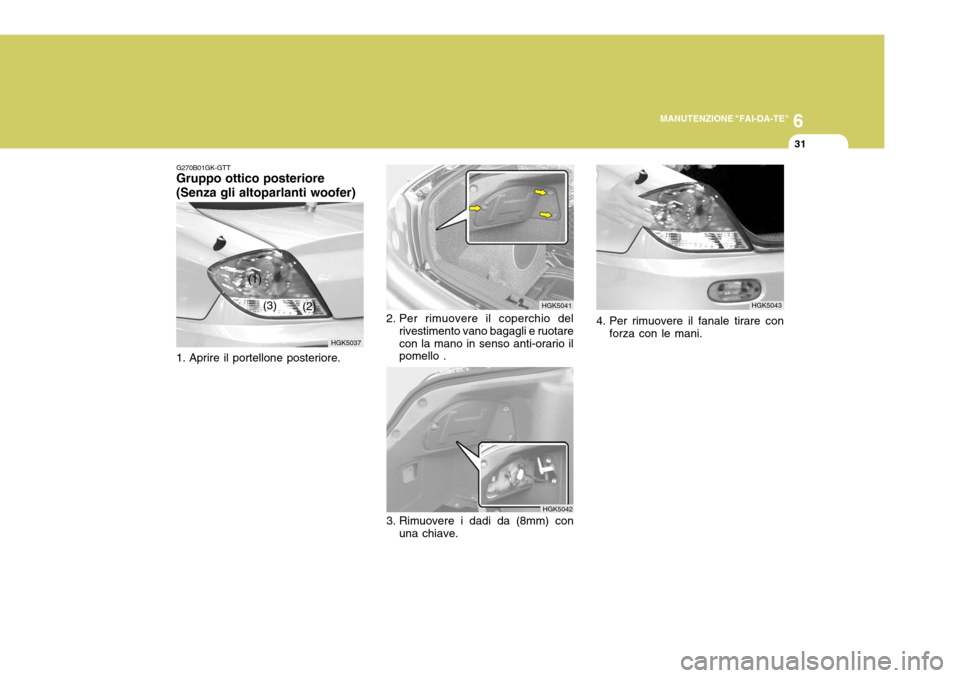

6
MANUTENZIONE "FAI-DA-TE"
31
G270B01GK-GTT
Gruppo ottico posteriore (Senza gli altoparlanti woofer)
1. Aprire il portellone posteriore. HGK5037
(1)
(2)
(3)
3. Rimuovere i dadi da (8mm) con
una chiave. HGK50424. Per rimuovere il fanale tirare con
forza con le mani. HGK5043
HGK5041
2. Per rimuovere il coperchio del rivestimento vano bagagli e ruotare con la mano in senso anti-orario il pomello .

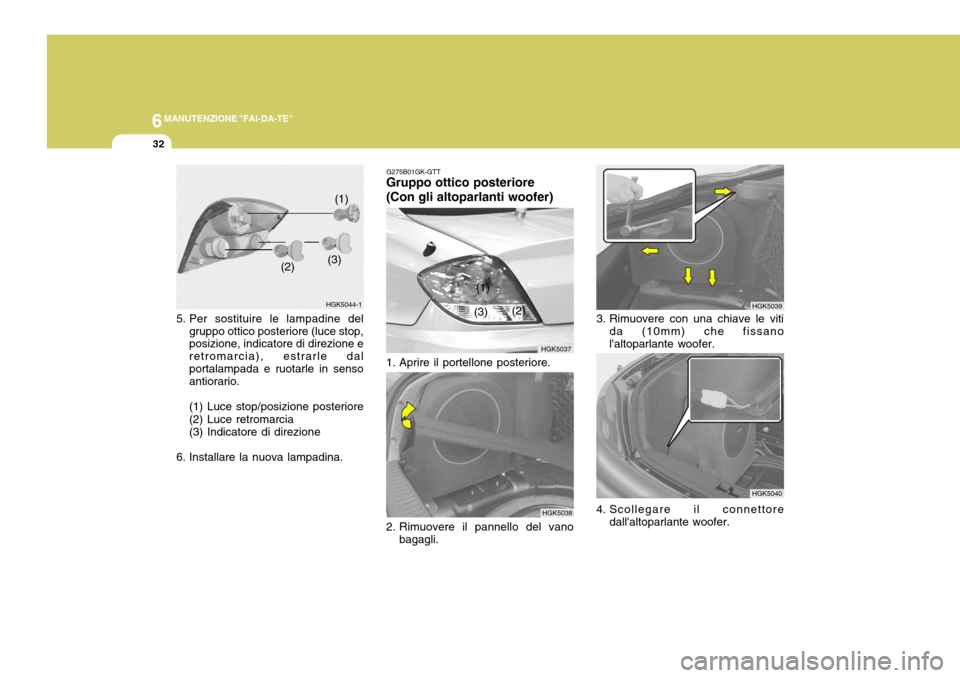

6MANUTENZIONE "FAI-DA-TE"
32
1. Aprire il portellone posteriore. HGK5039
HGK5040
3. Rimuovere con una chiave le viti
da (10mm) che fissano l'altoparlante woofer.
4. Scollegare il connettore dall'altoparlante woofer.
HGK5038
G275B01GK-GTT
Gruppo ottico posteriore (Con gli altoparlanti woofer)
HGK5037
(1)
(2)
(3)
2. Rimuovere il pannello del vano bagagli.
5. Per sostituire le lampadine delgruppo ottico posteriore (luce stop, posizione, indicatore di direzione e retromarcia), estrarle dalportalampada e ruotarle in senso antiorario. (1) Luce stop/posizione posteriore (2) Luce retromarcia (3) Indicatore di direzione
6. Installare la nuova lampadina. HGK5044-1
(1)
(2) (3)

6
MANUTENZIONE "FAI-DA-TE"
33
HGK5041
5. Per rimuovere il coperchio del rivestimento vano bagagli e ruotare con la mano in senso anti-orario il pomello .
HGK5042
6. Rimuovere i dadi da (8mm) con una chiave.
HGK5044-1 (1)
(2) (3) posizione, indicatore di direzione e retromarcia), estrarle dalportalampada e ruotarle in senso antiorario. (1) Luce stop/posizione posteriore (2) Luce retromarcia (3) Indicatore di direzione
9. Installare la nuova lampadina.
HGK5043
7. Per rimuovere il fanale tirare con forza con le mani.
8. Per sostituire le lampadine del gruppo ottico posteriore (luce stop,

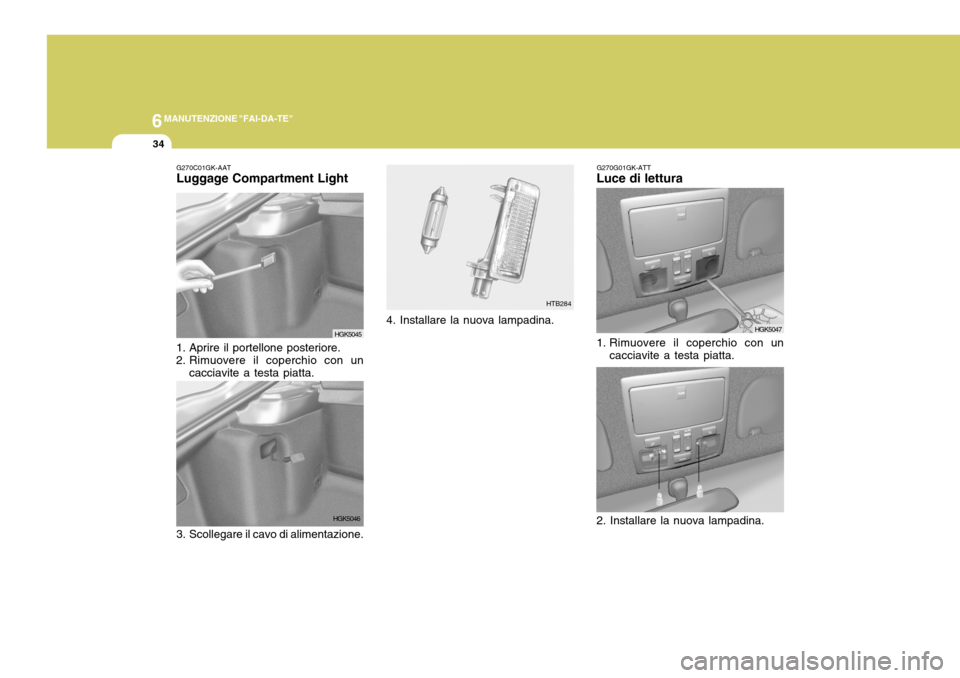

6MANUTENZIONE "FAI-DA-TE"
34
G270G01GK-ATT
Luce di lettura
1. Rimuovere il coperchio con un
cacciavite a testa piatta.
2. Installare la nuova lampadina.
HGK5047
HGK5048
G270C01GK-AAT Luggage Compartment Light
1. Aprire il portellone posteriore.
2. Rimuovere il coperchio con un cacciavite a testa piatta.
HGK5045 HTB284
HGK5046
3. Scollegare il cavo di alimentazione. 4. Installare la nuova lampadina.

6
MANUTENZIONE "FAI-DA-TE"
35
Part Name
Luce arresto supplementare Luce gruppo ottico posteriore Luce targa Luce retronebbia
9
1011 12 13 14
Nome componente
Luce proiettori (Abb./Anabb.) Luce lettura Luci di posizione frontali Interruttore luci fendinebbia anteriori Indicatori di direzione Lampeggiatore laterale Luce segnalazione spigolo porta Luce vano bagagliaio
N.WATTDELLELAMPADINE
Watt
55/55
105
5121 55 5
G280A04GK-GTT
Watt
No.No.
1 2 3 4 5 6 7 8
HGK5021-1
2.4 (LED) 3.5 (LED) 21
21/5
215
21Con spoiler Senza spoiler Luce stop/Posizione Luce indicatore di direzione Luce retromarcia
Tipo de tomada PX 26d/PX 26d W2.1×9.5D
W2.1X9.5d P22d
BAU15s -
W2.1X9.5d S8.5/8.5Tipo de tomada
N/A-
BA15s BA15d BA15s
S8.5/8.5
-

6MANUTENZIONE "FAI-DA-TE"
36DESCRIZIONE DEL PANNELLO FUSIBILI
G200C02GK-GTT
Vano motore NOTA: I testi riferiti alla scatola di derivazione, contenuti nel presente manuale, potrebbero non essere tutti applicabili al vostro veicolo. Essa riflette fedelmente il modello installato al momento di andare in stampa. Al momento diispezionare la scatola di derivazione sul vostro veicolo, consultare l'etichetta applicata su di questa. HGK4005

6
MANUTENZIONE "FAI-DA-TE"
37
PROTECTED COMPONENTS
Alternatore (1,6L/2,0L) BCM BOX (Relay luci posteriori, Connettore di alimentazione, Fusibile(2,7,12,13,19,20,24)Relay ventola condensatoreRelay ventola radiatoreRelay controllo motore, relay pompa benzina, relay controllo A/T, Alternatore, ECM(1,6L/2,7L), PCM(2,0L) INterruttore di accensione, relay avviamentoModulo di controllo ABS/ESP, connettore spurgo aria ESPModulo di controllo ABS/ESP, connettore spurgo aria ESPRelay ventilatoreIniettore Sensore ossigeno, sensore posizione albero a cammes, Motorino controllo minimo Modulo di controllo DRLRelay fari fendinebbia anterioriTCM (2,7L), ECM (2,7L/1,6L)Realy clacson, Relay A/C Relay fari anteriori (Abbaglianti) Relay fari anteriori (Anabbaglianti)
FUSERATING 120A50A 30A30A 30A 30A 40A40A30A 15A 10A15A15A10A15A 15A 15A
DESCRIPTION
BATTBATT
COND RAD ECU
IGN
ABS 1 ABS 2
BLOWER INJ
SNSR DRL
F/FOG ECU
HORN,A/CON H/LP (HI)
H/LP (LO)

6MANUTENZIONE "FAI-DA-TE"
38
G200D02GK-GTT Pannello interno
HGK204-E

6
MANUTENZIONE "FAI-DA-TE"
39
DESCRIPTION IG COIL
AMP
B/UP LAMP
A/BAG IND A/BAG
HTD MIR HAZARD
R/WIPER TAIL-RH
F/WIPER A/C SW
RR DEFOG STOP
TAIL-LH A/CON
ECU
CLUSTER
ROOM LP
P/WINDOW
T/GATE IGN
RR FOG C/LIGHT
S/ROOF S/HTR
ABS
AUDIO
PROTECTED COMPONENTS
Bobine di accensione(1,6L/2,7L), Electronic chrome mirror AMP Interruttore retromarcia, Interruttore modulo Cruise control , Interruttore Stop Quadro strumenti (A/BAG IND.) Modulo di controllo SRS Sbrinatore specchi Relay luci di emergenza Motore tergi posteriore, Relay intermittenza tergi posteriore Fanale posteriore destra, Lampada vano porta oggetti Motore tergi anteriore, Relay tergi anteriore Relai ventilatore, Motore ventilatore Relay sbrinatore Interruttore luci stop, Relay sirena antifurto, Realay chiusura e apertura Fanale posteriore sinistra Modulo di controllo A/C, Relay ventilatore ECM, Unità indicatori multipli, TCM, Sensore velocità veicolo Quadro strumenti (Alimentazione), Resistore Pre-eccitazione, Modulo di controllo DRL, Alternatore Luce di cortesia, Orologio, Radio, Connettore presa diagnosi, Unità indicatori multipli Relay vetri elettrici Interruttore aperture portellone Sensore AQS, Relay fari anteriori, Modulo di controllo DRL Faro retronebbia Accendino, Interruttore specchi retrovisori esterni Tetto apribile, Relay chiusura centralizzata Riscaldatore sedili Modulo di controllo ESP/ABS Radio, Orologio digitale
FUSERATING
20A20A 10A 10A 15A 10A 10A 15A 10A 20A 10A 30A 15A 10A 10A 10A 10A 10A 30A 15A 10A 10A 15A 15A 20A 10A 10A

7
Sistema controllo emissioni ......................................... 7-2
Convertitore catalitico .................................................. 7-3SISTEMA DI CONTROLLO EMISSIONE GAS
DI SCARICO
7
