Hyundai Coupe 2007 Manuel du propriétaire (in French)

6
ENTRETIEN PAR VOS SOINS
29

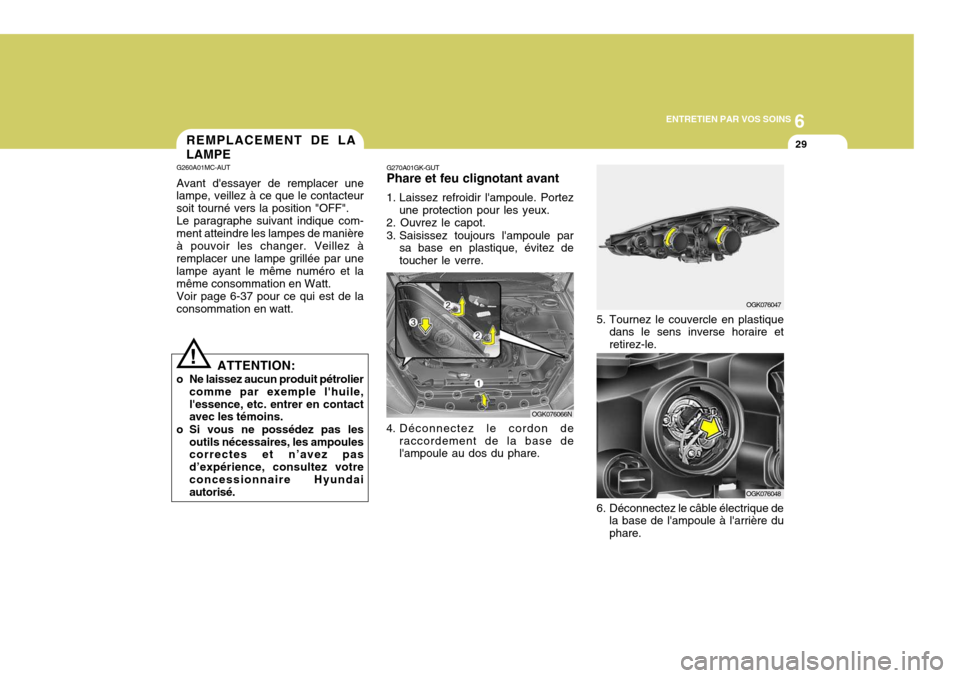

G270A01GK-GUT Phare et feu clignotant avant
1. Laissez refroidir l'ampoule. Portez
une protection pour les yeux.
2. Ouvrez le capot.
3. Saisissez toujours l'ampoule par sa base en plastique, évitez de toucher le verre.
4. Déconnectez le cordon de
raccordement de la base de l'ampoule au dos du phare. OGK076066N
REMPLACEMENT DE LA LAMPE
ATTENTION:
o Ne laissez aucun produit pétrolier comme par exemple l'huile, l'essence, etc. entrer en contact avec les témoins.
o Si vous ne possédez pas les outils nécessaires, les ampoulescorrectes et n’avez pas d’expérience, consultez votreconcessionnaire Hyundai autorisé.
!
G260A01MC-AUT Avant d'essayer de remplacer une lampe, veillez à ce que le contacteur soit tourné vers la position "OFF".Le paragraphe suivant indique com-ment atteindre les lampes de manièreà pouvoir les changer. Veillez à remplacer une lampe grillée par une lampe ayant le même numéro et lamême consommation en Watt.Voir page 6-37 pour ce qui est de laconsommation en watt.
OGK076048
OGK076047
5. Tournez le couvercle en plastique dans le sens inverse horaire et retirez-le.
6. Déconnectez le câble électrique de la base de l'ampoule à l'arrière duphare.

6ENTRETIEN PAR VOS SOINS
30
11. Pour remplacer l'ampoule du feu
clignotant avant, retirez-la de la douille d'ampoule et installez lanouvelle ampoule. OGK076052
G270A03O
8. Déposez le bouchon de protection
de l'ampoule de remplacement et reposez la nouvelle ampoule en adaptant la base en plastique avecl'orifice de l'ampoule. Reposez le couvercle pare-poussière après avoir resserré le ressort del'ampoule et reconnecté le câble électrique.
9. Utilisez le bouchon de protection et le carton pour mettre au rebut l'ancienne ampoule.
10.Vérifiez le réglage adéquat du phare.
OGK076050
7. Poussez le ressort de l'ampoule
pour déposer l'ampoule du phare.
OGK076049

6
ENTRETIEN PAR VOS SOINS
31
!
G270B01GK-GUT Feu combiné arrière (Sans haut-parleur grave)
1. Ouvrez le hayon arrière. OGK076037
AVERTISSEMENT:
Cette ampoule à halogène renferme
un gaz sous pression. Elle risque d'éclater en cas de choc et de projeter des éclats de verre. Toujours porter des lunettes desécurité en cas de manipulation des ampoules. Lorsqu'elle est allumée, protéger l'ampoule contre l'abrasion,les éraflures et les liquides. N'allumer une ampoule que lorsqu'elle est montée dans le phare. Remplacer lephare s'il est endommagé ou fissuré. Garder les ampoules hors de portée des enfants et prendre la précautionde se débarrasser des ampoules grillée. G270K01CM-GUT
Projecteur Antibrouillard Avant (Si installé)
REMARQUE: Il est recommandé de faire
remplacer l'ampoule du projecteur antibrouillard avant par un concessionnaire Hyundai agréé. (1)
(2)
(3)(1)

6ENTRETIEN PAR VOS SOINS
32
HGK5038
G275B01GK-GUT
Feu combiné arrière (Avec haut-parleur grave)
OGK076037
1. Ouvrez le hayon arrière.
2. Retirez la plate-forme du coffre.3. Enlevez l'écrou (8mm) avec une clé. OGK076041
OGK076040
2. Pour retirer le couvercle de la struc- ture du coffre à bagages arrière, tournez manuellement le bouton en sens inverse horaire.
4. Pour détacher le feu combiné arrière,tapez fortement dessus à la main.
5. Pour remplacer le feu combiné arrière (feu stop/arrière, feu de recul/ feu clignotant), retirez-le de la douille d'ampoule en tournant dans le sens inverse horaire.
6. Installez la nouvelle ampoule.
(1) Feu stop/arrière(2) Feu de recul (3) Feu clignotant OGK076042
(1)
(2)
(1)
(3)

6
ENTRETIEN PAR VOS SOINS
33
OGK076039OGK076040
OGK076041
3. Retirez avec une clé les vis de
montage (10mm) autour du haut- parleur grave.
4. Déconnectez le cordon de raccordement du haut-parleur grave. 5. Pour retirer le couvercle de la
structure du coffre à bagages arrière,tournez manuellement le bouton en sens inverse horaire.
6. Enlevez l'écrou (8mm) avec une clé.OGK076042
7. Pour détacher le feu combiné arrière, tapez fortement dessus à la main.
8. Pour remplacer le feu combiné arrière(feu stop/arrière, feu de recul, feu clignotant), retirez-le de la douilled'ampoule en tournant dans le sens inverse horaire.
9. Installez la nouvelle ampoule. (1) Feu stop/arrière (2) Feu de recul (3) Feu clignotant

6ENTRETIEN PAR VOS SOINS
34
G270C01GK-AUT
Feu du coffre à bagages
1. Ouvrez le hayon arrière
2. Retirez le couvercle à l'aide d'un tournevis à tête conique.
HGK5045
HTB284
3. Déconnectez le cordon de
raccordement. HGK5046
4. Remplacez par une nouvelle am- poule.
G270F02A-GUT Projecteur Antibrouillard Arrière (Si installé)
1. Déposez les vis de montage du couvercle du projecteur antibrouillard arrière à l'aide d'un tournevis Phillips.
2. Déconnectez le code de puissance
en tournant le couvercle del'ampoule dans le sens inverse des aiguilles d'une montre et retirez l'ampoule du couvercle d'ampouleen le tournant dans le sens des aiguilles d'une montre.
3. Remplacez par une nouvelle am- poule.
OGK066100L

6
ENTRETIEN PAR VOS SOINS
35
G270G01GK-GUT
Eclairage de cartes
1. Retirez le couvercle à l'aide d'un
tournevis à tête conique.
2. Remplacez par une nouvelle ampoule.
OGK076046
OGK076021
2. Ouvrez la boîte à gants et retirez les vis de montage sur la partie supérieure de la boîte à gants.
G270H01GK-GUT
Eclaireur de la boîte à gants 1. Retirez les vis de montage sur la
partie inférieure de la boîte à gants. OGK076020
3. Retirez la boîte à gants en tirant
fortement.
ATTENTION:
Veillez à ne pas endommager la boîte à gants lorsque vous la tirez.
!
OGK076022

6ENTRETIEN PAR VOS SOINS
36
OGK076038
G270E02A-GUT
Répétiteur latéral (Si installé)
REMARQUE: Il est recommandé de faire remplacer l'ampoule du népétiteur latéral avant par un concessionnaireHyundai agréé.
4. Déconnectez le cordon de raccordement.
5. Retirez l’éclaireur de la boîte à gants en enfonçant le clip.
6. Remplacez par une nouvelle am- poule.
Cordon de raccordement
Clip

6
ENTRETIEN PAR VOS SOINS
37
Nom des pièces
Eclairage du coffre Feux stop en hauteur Eclairage combiné arrière Eclairage de la plaque minér alogique Feux de brouillard arrière (Si installé)
8 9
10 11 12 13 14
Nom des pièces
Projecteur (Croisement) Feux de position avant Eclairage Indibiduel Indicateurs de direction avant Feux de brouillard avant (Si installé) Projecteur (Route) Répétiteur latéral (Si installé) Voyant avertisseur bord de portière
WATTAGES DES LAMPES
G280A04GK-GUT
Type de douillePX26d
N/A-
W2.1X9.5d BA15s
BAY 15d S8.5/8.5
BA15s
N°N°
1 2 3 4 5 6 7
OGK066009L
Sans spoiler Avec spoiler Feux de recul Indicateurs de direction Feux de stop/feux arrière
Tension 55
5
10 21 51 55 21
5 Type de douille
PX26d
W2.1X9.5dW2.1X9.5d BAU15s P22d
PX26d
W2.1X9.5d W2.1X9.5dTension 5
2,4 (LED) 3,5 (LED) 1621
21/5 5
21

6ENTRETIEN PAR VOS SOINS
38DESCRIPTION DU PANNEAU DE FUSIBLES
G200C02GK-GUT
Compartiment-moteur REMARQUE: Pas toutes les descriptions du panneau de fusibles contenues dans ce manuel ne s'appliquent à votre véhicule. Elles sont valables au moment de l'impression. Lorsque vous vérifiez la boîte à fusibles sur votre véhicule, reportez-vous à l'étiquette de la boîte à fusibles. HGK4005
