Hyundai Coupe 2007 Ägarmanual (in Swedish)

5
UNDERHÅLL - GÖR-DET-SJÄLV
31
SKYDDADE KOMPONENTER
Generator (1,6 / 2,0 liter) Huvudsäkring (bakljusrelä, säkringarna (2, 7, 12, 13, 19, 20, 24)Relä för kylfläkt luftkonditioneringRelä för kylfläkt motorStyrrelä för motor, bränslepumprelä, styrrelä för automatväxellåda,Generator, motorstyrenhetTändningslås, startreläABS/ESP kontrollenhetABS/ESP kontrollenhetRelä för kupévärmefläktInsprutningSyresensor, sensor för kamaxeljustering, tomgångskontrollModul för halvljusautomatikRelä för dimljusMotorstyrenhetRelä för signalhorn, relä för luftkonditioneringHelljusreläHalvljusrelä
AMPERETAL
120A50A30A30A 30A30A 40A40A30A15A10A15A15A10A15A15A15A
MÄRKNING
BATTBATT
COND RAD ECU
IGN
ABS 1 ABS 2
BLOWER INJ
SNSR DRL
F/FOG ECU
HORN,A/CON H/LP (HI)
H/LP (LO)

5 UNDERHÅLL - GÖR-DET-SJÄLV
32

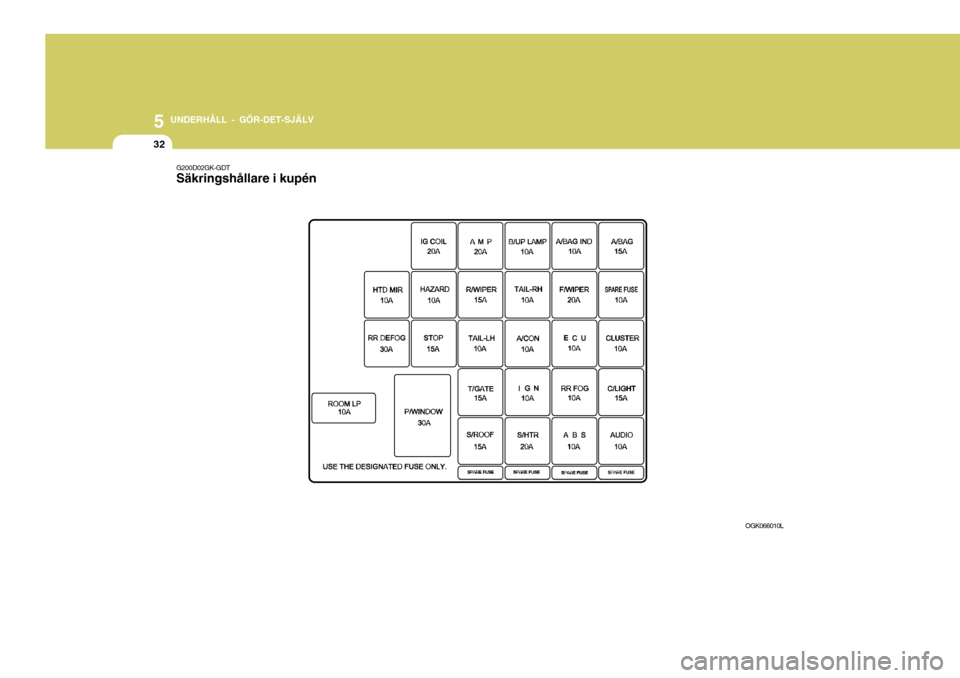

G200D02GK-GDT Säkringshållare i kupén
OGK066010L

5
UNDERHÅLL - GÖR-DET-SJÄLV
33
MÄRKNING IG COIL
AMP
B/UP LAMP A/BAG IND
A/BAG
HTD MIR HAZARD
R/WIPER
TAIL-RH
F/WIPER
RR DEFOG
STOP
TAIL-LH
A/CON ECU
CLUSTER ROOM LP
P/WINDOW
T/GATE
IGN
RR FOGC/LIGHT
S/ROOF S/HTR
ABS
AUDIO
SKYDDADE KOMPONENTER
Tändspole (1,6 / 2,7 liter), automatiskt avbländningsbar backspegel Förstärkare (ljudanläggning)Kontakt för backlampa, växellägeskontakt (automat), modul för farthållare, bromsljuskontakt Instrumentbelysning (varningslampa för krockkuddar) Kontrollenhet för krockkuddarDefroster för backspeglar Relä för varningsblinkers Bakre torkarmotor, relä för intervalltorkning bakHöger bakljus, handskfacksbelysning Torkarmotor fram, relä för vindrutetorkare Relä för bakrutedefrosterBromsljuskontakt, relä för stöldlarmsiren, relä för fällbara backspeglar Vänster bakljus Kontrollenhet för A/C, relä för kupévärmefläktMotorstyrenhet, instrument, styrenhet för växellåda, hastighetssensor Instrument, kontrollenhet för halvljusautomatik, generator Innerbelysning, klocka, radio, diagnosuttag, instrumentRelä för fönsterhissar Kontakt för bagagerumsbelysning Sensor för luftkvalitet, relä för strålkastare, modul för halvljusautomatikDimbakljus Cigarettändare, reglage för yttre backspeglar Taklucka, centrallås / relä för lås uppEluppvärmda säten ESP / ABS kontrollenhet Radio, klocka
AMPERETAL
20A 20A 10A10A 15A 10A10A 15A 10A20A 30A 15A10A 10A 10A10A 10A 30A15A 10A 10A15A 15A 20A10A 10A

Avgasreningen............................................................. 6-2
Katalysatorn ................................................................. 6-2
6

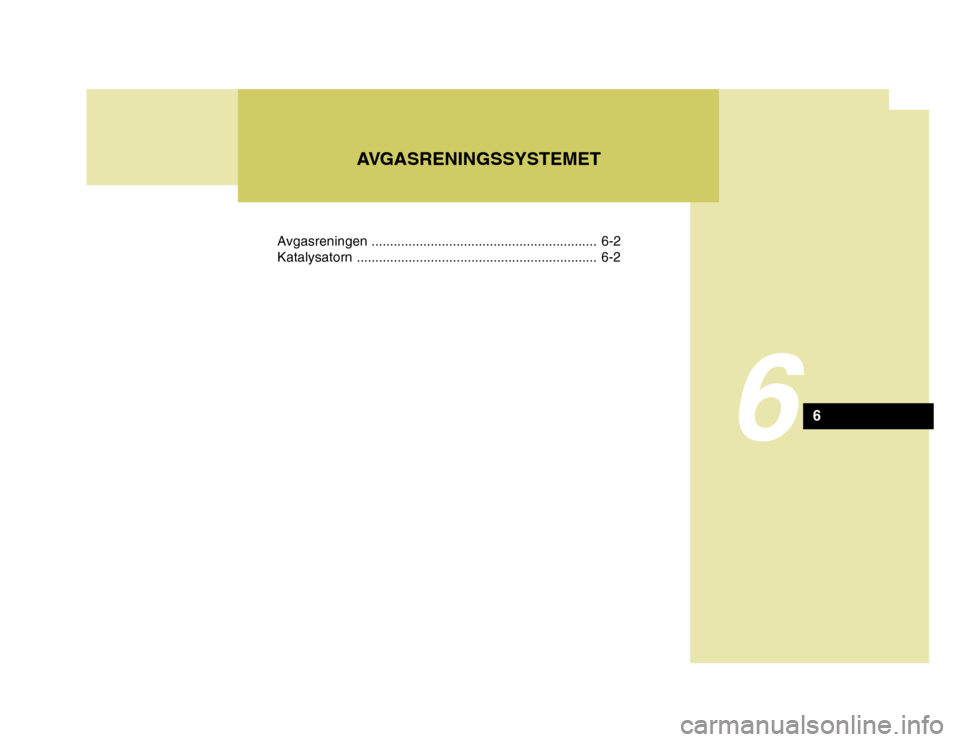

AVGASRENINGSSYSTEMET
6

6AVGASRENINGSSYSTEMET
2
H010A01A-GAT Bilens avgasreningssystem uppfyller
gällande lagkrav och är indelat i tre funktioner.
1) Sluten vevhusventilation (PCV)
2) Bränsleavdunstningssystem
3) Avgaskontroll
För att avgasreningssystemet ska
fungera rekommenderar vi att du låter en Hyundaiverkstad utföra service enligt bilens serviceprogram.
H010B01A-AAT
1. Vevhusventilationen
Systemet innebär att de gaser som
bildas i vevhuset återcirkulerar och blandas med insugsluften för att sugas in i cylindrarna via PCV-ventilen. H010C01E-GAT
2. Bränsleavdunstningssystemet
Systemet hindrar bensinångor från
att släppas ut. Kanister
Bränsleångor som uppstår i tanken
absorberas i en kanister. När motorn är igång blandas ångorna med insugsluften och sugs in i cylindrarna via PCSV-ventilen. PCSV-ventil
Ventilen regleras av bilens
elektroniska styrsystem. När motorn är kall och går på tomgång är ventilenstängd. När motorn blivit varm och bilen körs öppnas ventilen för att det avdunstade bränslet ska kunnaförbrännas i cylindrarna. H010D01A-AAT
3. Avgaskontrollen
Systemet kontrollerar effektivt att avgasutsläppen är renade.
AVGASRENINGEN
KATALYSATOR

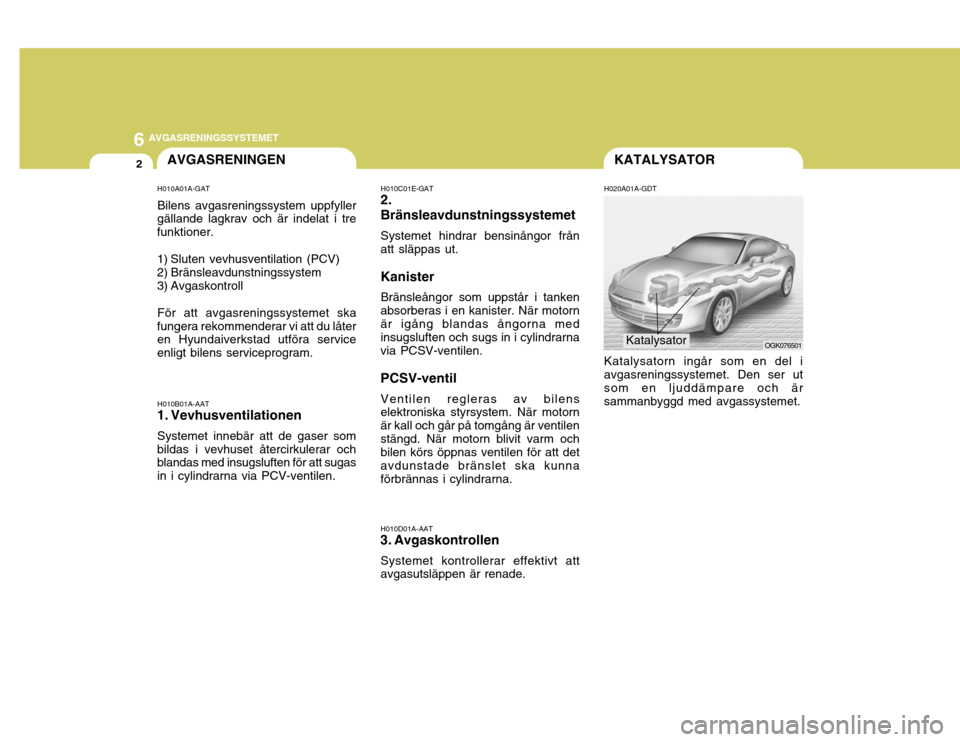

H020A01A-GDT Katalysatorn ingår som en del i avgasreningssystemet. Den ser utsom en ljuddämpare och är sammanbyggd med avgassystemet.
OGK076501Katalysator

6
AVGASRENINGSSYSTEMET
3
H020B01A-GDT
ALLMÄNT OM KATALYSATORN
Katalysatorn har mycket hög
arbetstemperatur. Det innebär att om oförbränd bensin når katalysatorn kan det uppstå brand. Det undviker dugenom att följa dessa anvisningar:

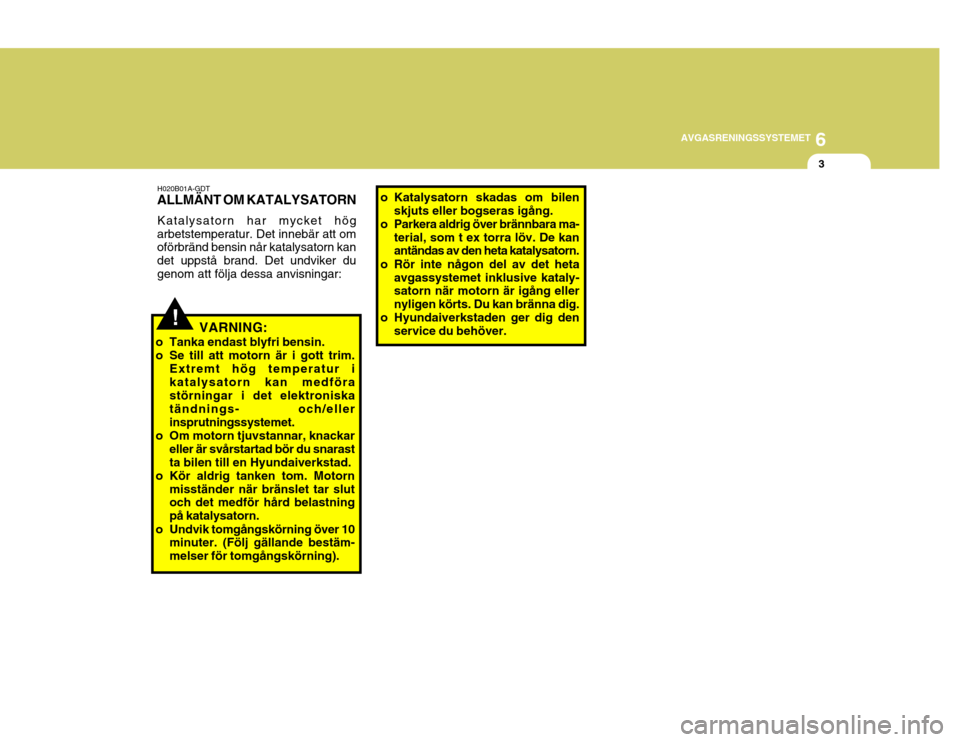

!VARNING:
o Tanka endast blyfri bensin.
o Se till att motorn är i gott trim. Extremt hög temperatur ikatalysatorn kan medföra störningar i det elektroniska tändnings- och/ellerinsprutningssystemet.
o Om motorn tjuvstannar, knackar
eller är svårstartad bör du snarastta bilen till en Hyundaiverkstad.
o Kör aldrig tanken tom. Motorn
misständer när bränslet tar slut och det medför hård belastning på katalysatorn.
o Undvik tomgångskörning över 10 minuter. (Följ gällande bestäm-melser för tomgångskörning).
o Katalysatorn skadas om bilen
skjuts eller bogseras igång.
o Parkera aldrig över brännbara ma-
terial, som t ex torra löv. De kan antändas av den heta katalysatorn.
o Rör inte någon del av det heta avgassystemet inklusive kataly-satorn när motorn är igång eller nyligen körts. Du kan bränna dig.
o Hyundaiverkstaden ger dig den
service du behöver.

Chassinummer............................................................. 7-2
Rekommenderat motornummer .................................... 7-3 Lufttryck ........................................................................ 7-3
Vinterdäck .................................................................... 7-4
Rotation av hjulen ......................................................... 7-4
Balansering av hjulen ................................................... 7-5Väggrepp ...................................................................... 7-5
Dags för däckbyte ........................................................ 7-5
Reservhjul och verktyg ................................................. 7-6
7

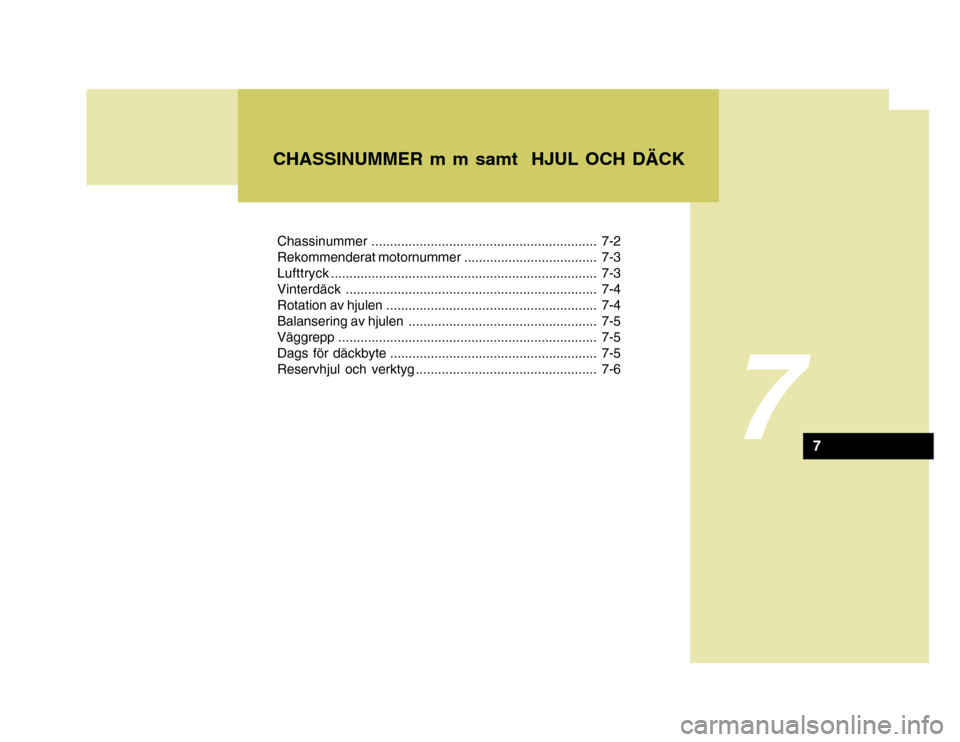

CHASSINUMMER m m samt HJUL OCH DÄCK
7

7CHASSINUMMER m m samt HJUL OCH DÄCK
2CHASSINUMMERMOTORNUMMER
OGK086001 HFO6003
I010A01A-GDT
I10B01S-GDT

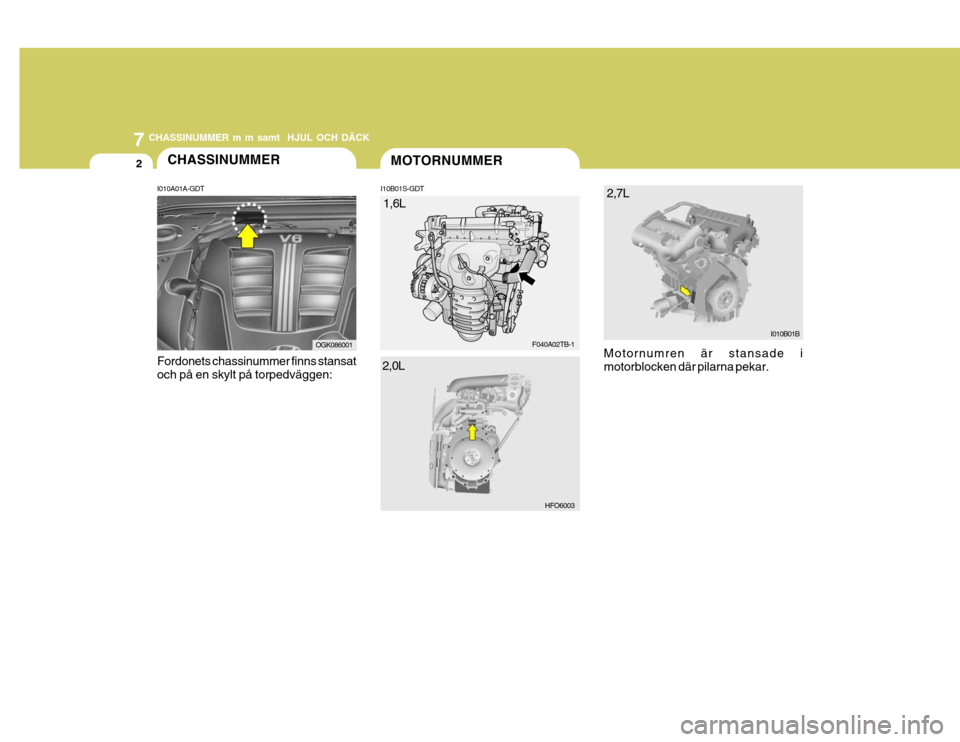

Motornumren är stansade i motorblocken där pilarna pekar.
F040A02TB-1
I010B01B
1,6L
2,7L
2,0L
Fordonets chassinummer finns stansatoch på en skylt på torpedväggen:

7
CHASSINUMMER m m samt HJUL OCH DÄCK
3DÄCK
I020A01A-ADT Bilen är originalutrustad med däck av hög kvalitet. I030A02GK-GDT REKOMMENDERAT LUFTTRYCK

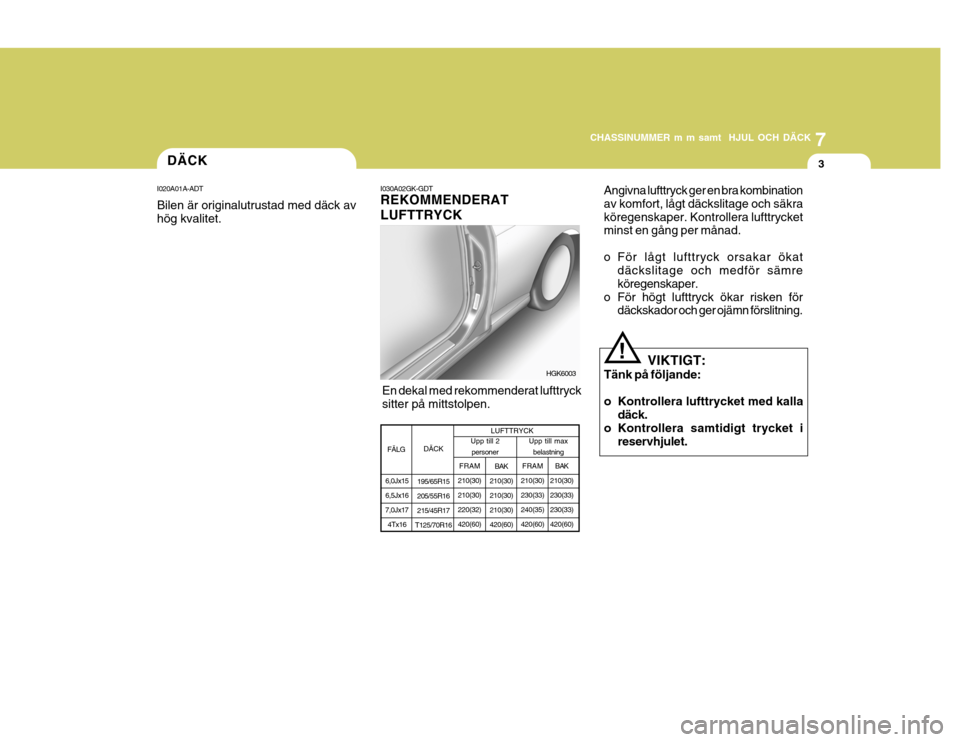

En dekal med rekommenderat lufttryck sitter på mittstolpen.
!
Angivna lufttryck ger en bra kombination av komfort, lågt däckslitage och säkraköregenskaper. Kontrollera lufttrycket minst en gång per månad.
o För lågt lufttryck orsakar ökat
däckslitage och medför sämre köregenskaper.
o För högt lufttryck ökar risken för däckskador och ger ojämn förslitning.
VIKTIGT:
Tänk på följande:
o Kontrollera lufttrycket med kalla däck.
o Kontrollera samtidigt trycket i reservhjulet.
HGK6003
6,0Jx15 6,5Jx167,0Jx17 4Tx16 DÄCK
FÄLG LUFTTRYCK
BAK
210(30)210(30)210(30)420(60) FRAM
210(30)230(33)240(35)420(60)
Upp till 2
personer Upp till max
belastning
BAK
210(30)230(33)230(33)420(60)
FRAM
210(30)210(30)220(32)420(60)
195/65R15 205/55R16215/45R17
T125/70R16

7CHASSINUMMER m m samt HJUL OCH DÄCK
4
!
I040A01S-GDT VINTERDÄCK I Sverige är det reglerat i lag att vinterdäck ska vara monterade på bilennär det är vinterväglag. Detta gäller under perioden 1 december till 31 mars. Alla hjulen ska vara försedda medsamma typ och dimension av däck. Lufttrycket ska vara 0,3 bar (28 kPa) högre än de siffror som anges i tabellen.Kör max 120 km/tim med vinterdäck på bilen. Dubbade däck inte är tillåtna i allaländer. Tänk på det om du har för avsikt att åka utomlands med bilen.
!
I060A02GK-GDT

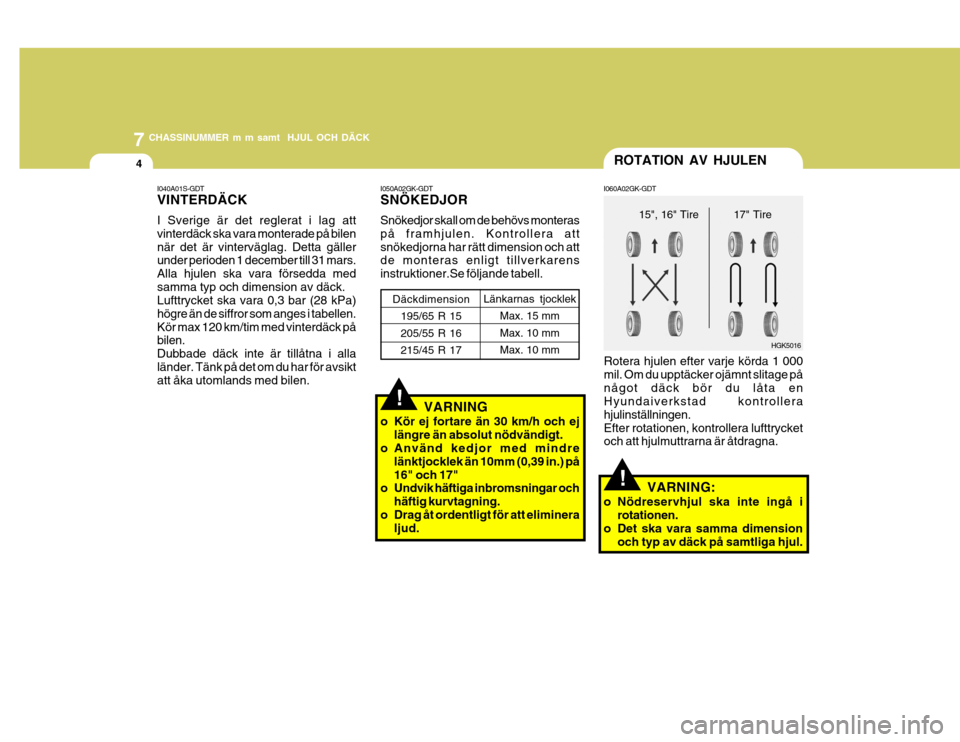

Rotera hjulen efter varje körda 1 000 mil. Om du upptäcker ojämnt slitage pånågot däck bör du låta en Hyundaiverkstad kontrollera hjulinställningen.Efter rotationen, kontrollera lufttrycket och att hjulmuttrarna är åtdragna. HGK5016
VARNING:
o Nödreservhjul ska inte ingå i rotationen.
o Det ska vara samma dimension och typ av däck på samtliga hjul.
ROTATION AV HJULEN
I050A02GK-GDT SNÖKEDJOR Snökedjor skall om de behövs monteras på framhjulen. Kontrollera attsnökedjorna har rätt dimension och att de monteras enligt tillverkarens instruktioner.Se följande tabell.
VARNING
o Kör ej fortare än 30 km/h och ej längre än absolut nödvändigt.
o Använd kedjor med mindre
länktjocklek än 10mm (0,39 in.) på16" och 17"
o Undvik häftiga inbromsningar och
häftig kurvtagning.
o Drag åt ordentligt för att eliminera ljud.
Däckdimension
195/65 R 15 205/55 R 16215/45 R 17 Länkarnas tjocklek
Max. 15 mmMax. 10 mm Max. 10 mm
15", 16" Tire 17" Tire
