Hyundai Coupe 2008 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2008, Model line: Coupe, Model: Hyundai Coupe 2008Pages: 249, PDF Size: 8.08 MB
Page 11 of 249
Empfehlungen zum Kraftstoff ....................................... 1-2
Einfahren eines Neufahrzeugs ..................................... 1-4
Wegfahrsperre .............................................................. 1-4
Tür ................................................................................ 1-7Diebstahlalarm............................................................. 1-10
Elektrische Fenst erheber............................................ 1-14
Sitze ...... ....................................................................... 1-15
Sicherheitsgurte ........................................................... 1-22
Kinderrückhaltesystem ................................................ 1-27
Zusätzliches Rückhaltesystem (SRS) (Airbag) ..........1-38
Instrumententafel und Anzeigen.................................. 1-46
Anzeige und Warnleuchte ............................................ 1-48
Bordcomputer .............................................................. 1-55
Kombianze ige .............................................................. 1-57
Multifunktionslicht-Schalte r .......................................... 1-58
Schalter für Scheibenwischer und W aschanlage ........ 1-61
Schiebedach ................................................................ 1-68
Spiegel ......................................................................... 1-75
Motorhaubenentriegelung ............................................ 1-78
Geschwindigkeitsregler ............................................... 1-85
Bedienelemente von Heizung und Kühlgebläse ..........1-90
Antenne ..................................................................... 1-107
Stereoanlage ............................................................. 1-109
EIGENSCHAFTEN DES HYUNDAI
1
1
Page 12 of 249
1EIGENSCHAFTEN DES HYUNDAI
2EMPFEHLUNGEN ZUM KRAFTSTOFF
B010A03A-GST Verwendung von bleifreiem Benzin Für eine optimale Fahrzeugleistung empfehlen wir Ihnen, unverbleites Ben- zin mit einer Oktanzahl von 95 ROZoder höher zu verwenden. Unverbleites Benzin mit einer Oktanzahl von 91 ROZ kann verwendet werden,hat aber Einfluss auf die Motorleistung des Fahrzeugs. B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Mo-tors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einerunbestimmten Menge von alkohol oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.
OGK016100N
NUR
BLEIFREIES BENZIN Durch die Verwendung von verbleitemBenzin wird der katalysator unwirksam,und es kommt zu Fehlfunktionen des Abgasreinigungssystems. Dies kann darüber hinaus zu erhöhtenWartungsausgaben führen. Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßtsich die größere, für verbleites Benzin an Tankstellen verwendete Düse nicht in die Kraftstofftanköffnung des Hyundaieinführen.
Page 13 of 249
1
EIGENSCHAFTEN DES HYUNDAI
3
B010D01S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundaiverwendet werden. Durch die Verwendung eines solchen Kraftstoffs kann die Motorleistungherabgesetzt und die Bauelemente des Kraftstoffsystems können beschädigt werden. B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssen folgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich
Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete
Kraftstoff erhältlich ist.
VORSICHT:
Beschädigungen des Kraftstoff-sys- tems und Leistungsverring-erung, die auf die Verwendung von Methanoloder Methanol enthaltenden Kraftstoffen zurückzuführen sind, werden nicht von der befristetenHyundai-Garantie für das neue Fahrzeug abgedeckt.
! B010E01A-AST Kraftstoffe für sauberere Luft Um zur Reinhaltung der Luft beizutragen, empfiehlt Hyundai,Benzinkraftstoff mit reinigenden Additiven zu verwenden, welche helfen, Ablagerungen im Motor zu vermeiden.Diese Additive tragen dazu bei, daß der Motor sauberer läuft, und unterstützen die Wirkung desAbgasreinigungssystems.
Page 14 of 249
1EIGENSCHAFTEN DES HYUNDAI
4WEGFAHRSPERRE
B880A01A-GST Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, die verhindern soll, daß das Auto gestohlen wird. B880B06A-GST Schlüssel
OHD046100
Alle am Fahrzeug angebrachten Schlösser werden mit demselben Schlüssel bedient. Da es jedochmöglich ist, die Türen ohne Schlüssel zu verriegeln, muß darauf geachtet werden, daß die Schlüssel nichtversehentlich im Fahrzeug eingeschlossen werden. HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen.EINFAHREN EINES NEUFAHRZEUGS
B020A01S-GST Die ersten 2000 km Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich.Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000km die folgenden Empfehlungen beachtet werden:
o Nicht schneller fahren als 88 km/h.
o Während des Fahrens darauf achten,
daß die Drehzahl des Motors sich bei einem Wert zwischen 2000 min-1 und 4000 min-1 (Umdrehungen pro Minute) befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einenniedrigeren Gang schalten).
o Egal ob schnell oder langsam gefahren
wird, die Geschwindigkeit muß vonZeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatteten
Motor nicht länger als drei Minuten imLeerlauf laufen lassen.
o Während der ersten 2000 km keinen
Anhänger ziehen.
Page 15 of 249
1
EIGENSCHAFTEN DES HYUNDAI
5
!WARNUNG:
Um einen Diebstahl des Fahrzeugs zu verhindern, sollten Sie keine Ersatzschlüssel im Fahrzeugaufbewahren. Das Passwort für Ihre Wegfahrsperre gilt nur für Sie und sollte geheim gehalten werden. DieNummer auf keinen Fall im Fahrzeug aufbewahren.! VORSICHT:
o Beim Starten des Motors darauf achten, daß sich keine anderen Schlüssel mit Wegfahrsperren- system in der Nähe befinden.Andernfalls kommt es möglicherweise zu Problemen beim Start oder der Motor stelltsich kurz nach dem Start ab. Die Schlüssel einzeln aufbewahren, damit es nach dem Erhalt des neuenFahrzeugs nicht zu Problemen kommt.
o Bringen Sie keine Zubehörteile aus Metall in der Nähe des Schlüsselsoder des Zündschalters an. Es könnte sein, dass sich der Motornicht anlassen lässt, da Metall- Zubehörteile das ordnungsgemäße Transpondersignal stören können.
B880C02A-GST Schlüsselnummer Mit der Fahrzeugübergabe erhalten Sie die Schlüssel mit einem Anhänger, auf dem die Schlüsselnummer vermerkt ist.Die Schlüsselnummer muß notiert und an einem sicheren Ort aufbewahrt werden, wenn möglicherweise weitereSchlüssel bestellt werden müssen. Neue Schlüssel können bei jedem Hyundai- Händler durch Angabe derentsprechenden Schlüsselnummer bestellt werden. Im Interesse der Sicherheit sollte deranhänger vom Schlüsselring entfernt werden. Außerdem können Schlüsselnummern aus Sicherheits
-
gründen nicht durch Hyundai ausgegeben werden. OMC025002
Page 16 of 249
1EIGENSCHAFTEN DES HYUNDAI
6
4. Wenn alle vier Stellen erfolgreicheingegeben wurden, die Zündung einschalten und überprüfen, ob die Wegfahrsperrenanzeige aufleuchtet. Von diesem Zeitpunkt an müssenSie den Motor innerhalb von 30 Sekunden gestartet haben. Wenn Sie nach Ablauf von 30 Sekundenversuchen, den Motor zu starten, ist dies nicht mehr möglich.
HINWEIS: Wenn der Motor nach Durchführen der Notfall-Prozedur während der Fahrt abstirbt, können Sie den Mo- tor innerhalb von 8 Sekunden ohneNotfall-Prozedur erneut starten.
5. Wenn die Wegfahrsperrenanzeige fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedur erneut von Beginn an ausführen.
Nach Durchführung der Notfall-Prozedur müssen Sie sobald wiemöglich den Hyundai-Vertragshändler aufsuchen.
B880D02A-GST Notfallprozeduren HINWEIS: Das Notfall-Paßwort erhalten Sie bei der Fahrzeugübergabe. Wenn Sie kein Paßwort haben,wenden Sie sich an Ihren Hyundai- Vertragshändler.
1. Zur Eingabe des Paßworts die
Zündung so oft ein- und ausschalten, wie es die entsprechende Ziffer imPaßwort vorgibt; die Wegfahrsperrenanzeige blinkt entprechend der Zündschlüssel
-
drehung gleichzeitig auf. So wird der Zündschlüssel beispielsweise bei Ziffer 1 einmal, bei Ziffer 2 zweimalusw. gedreht. Bei Ziffer 0 muß der Zündschlüssel allerdings zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts
gemäß den Schritten 1 und 2 eingeben.
HNF2011
Wenn die Wegfahrsperren- Anzeigeleuchte nach dem Einschalten der Zündung 5 Sekunden lang blinkt, istdie Wegfahrsperre gestört. Ohne die Notfallprozeduren können Sie den Motor nicht mit dem Zündschlüssel starten.Die folgende Prozedur beschreibt, wie der Motor mit der Notfallprozedur gestartet wird (0, 1, 2, 3 dient als Beispielfür ein Paßwort).
Page 17 of 249
1
EIGENSCHAFTEN DES HYUNDAI
7
!

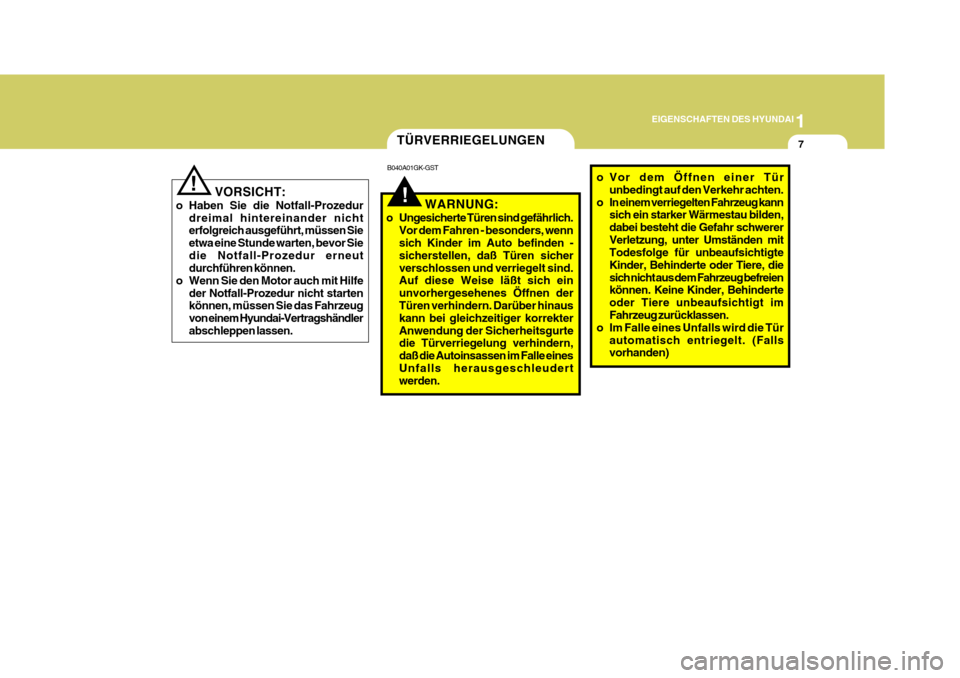

TÜRVERRIEGELUNGEN
B040A01GK-GST
WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders, wenn sich Kinder im Auto befinden - sicherstellen, daß Türen sicherverschlossen und verriegelt sind. Auf diese Weise läßt sich ein unvorhergesehenes Öffnen derTüren verhindern. Darüber hinaus kann bei gleichzeitiger korrekter Anwendung der Sicherheitsgurte die Türverriegelung verhindern, daß die Autoinsassen im Falle einesUnfalls herausgeschleudert werden.
! VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nicht erfolgreich ausgeführt, müssen Sie etwa eine Stunde warten, bevor Siedie Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe
der Notfall-Prozedur nicht startenkönnen, müssen Sie das Fahrzeug von einem Hyundai-Vertragshändlerabschleppen lassen. o Vor dem Öffnen einer Tür
unbedingt auf den Verkehr achten.
o In einem verriegelten Fahrzeug kann sich ein starker Wärmestau bilden,dabei besteht die Gefahr schwererVerletzung, unter Umständen mit Todesfolge für unbeaufsichtigte Kinder, Behinderte oder Tiere, diesich nicht aus dem Fahrzeug befreien können. Keine Kinder, Behinderte oder Tiere unbeaufsichtigt imFahrzeug zurücklassen.
o Im Falle eines Unfalls wird die Tür
automatisch entriegelt. (Falls vorhanden)
Page 18 of 249
1EIGENSCHAFTEN DES HYUNDAI
8
HINWEIS:
o Ist das Fahrzeug mit einerZentralverriegelung ausgestattet, läßt sich die Tür nicht verriegeln,wenn der Schlüssel nach dem Schließen der Türen noch im Zündschloß steckt.
o Wenn die Tür auf diese Art verriegelt wird, denZündschlüssel nicht im Fahrzeugvergessen.
o Zum Schutz gegen Diebstahl beim
Verlassen des Fahrzeugs stets denZündschlüssel abziehen, alle Fenster schließen und alle Türen verriegeln.

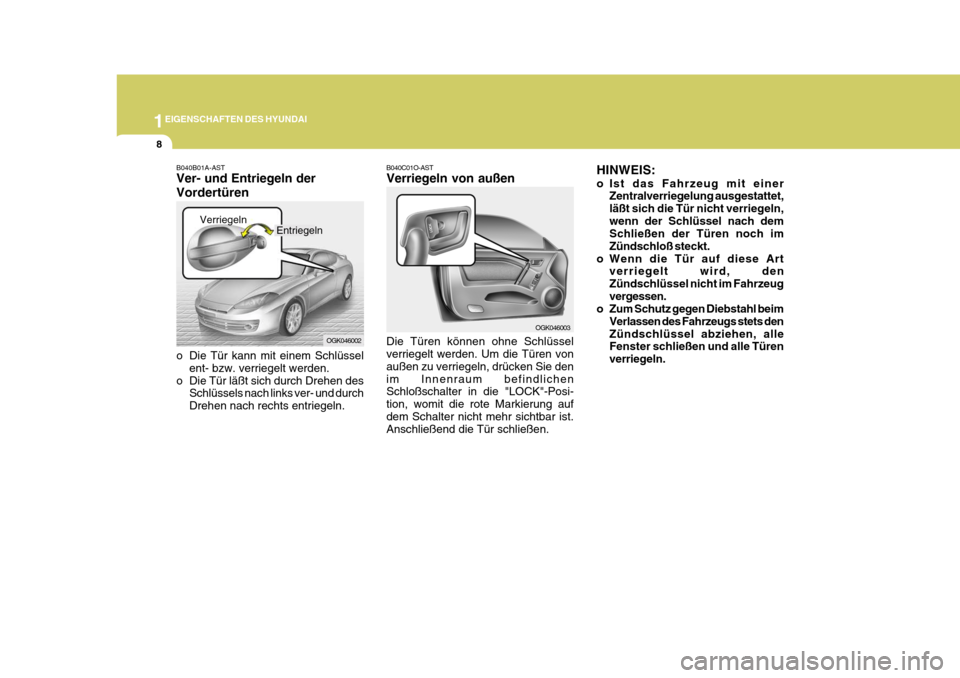

B040B01A-AST Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des Schlüssels nach links ver- und durch Drehen nach rechts entriegeln. B040C01O-AST Verriegeln von außen Die Türen können ohne Schlüssel verriegelt werden. Um die Türen von außen zu verriegeln, drücken Sie denim Innenraum befindlichen Schloßschalter in die "LOCK"-Posi- tion, womit die rote Markierung aufdem Schalter nicht mehr sichtbar ist. Anschließend die Tür schließen.
OGK046003
Verriegeln
OGK046002
Entriegeln
Page 19 of 249
1
EIGENSCHAFTEN DES HYUNDAI
9

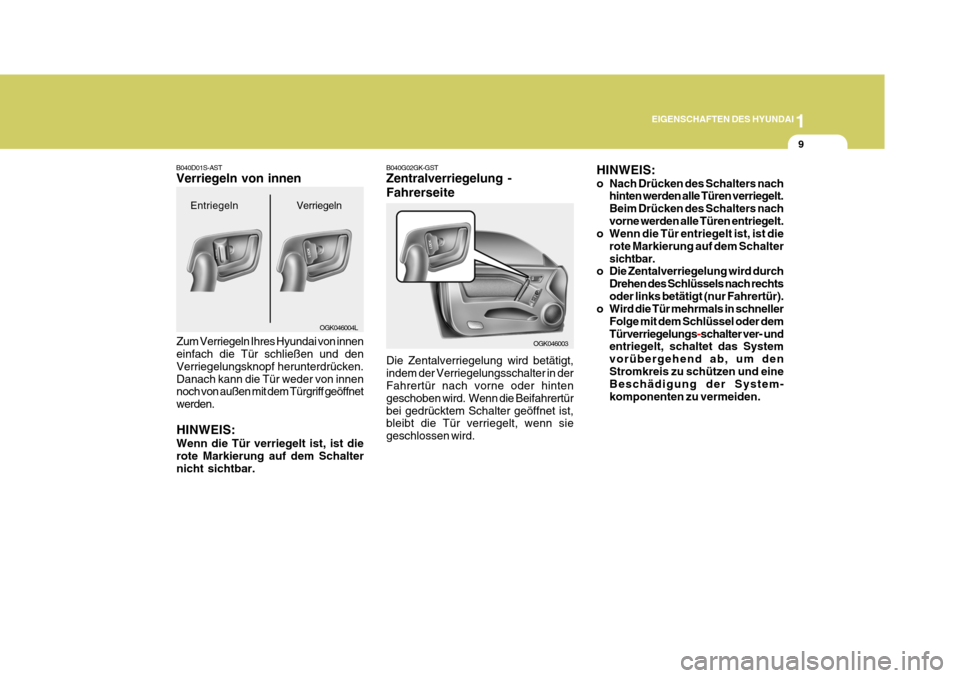

B040D01S-AST Verriegeln von innen
Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen und den Verriegelungsknopf herunterdrücken.Danach kann die Tür weder von innen noch von außen mit dem Türgriff geöffnet werden. HINWEIS: Wenn die Tür verriegelt ist, ist die rote Markierung auf dem Schalternicht sichtbar. Entriegeln
OGK046004L
VerriegelnB040G02GK-GST Zentralverriegelung - Fahrerseite Die Zentalverriegelung wird betätigt, indem der Verriegelungsschalter in der Fahrertür nach vorne oder hinten geschoben wird. Wenn die Beifahrertürbei gedrücktem Schalter geöffnet ist, bleibt die Tür verriegelt, wenn sie geschlossen wird.
OGK046003HINWEIS:
o Nach Drücken des Schalters nach
hinten werden alle Türen verriegelt. Beim Drücken des Schalters nachvorne werden alle Türen entriegelt.
o Wenn die Tür entriegelt ist, ist die
rote Markierung auf dem Schaltersichtbar.
o Die Zentalverriegelung wird durch
Drehen des Schlüssels nach rechtsoder links betätigt (nur Fahrertür).
o Wird die Tür mehrmals in schneller
Folge mit dem Schlüssel oder demTürverriegelungs
-schalter ver- und
entriegelt, schaltet das System vorübergehend ab, um denStromkreis zu schützen und eine Beschädigung der System- komponenten zu vermeiden.
Page 20 of 249
1EIGENSCHAFTEN DES HYUNDAI
10
!
VORSICHT:
Das System sollte erst dann scharfgemacht werden, wenn alle Mitfahrer das Fahrzeug verlassen haben. Wenn das Systemscharfgemacht wird, während sich noch jemand im Fahrzeug aufhält, kann der Alarm aktiviert werden,wenn die Türen geöffnet werden.
3) Nach dem Scharfmachen der
Alarmanlage kann nur dieHeckklappe ohne vorheriges Ausschalten der Alarmanlage mit dem Schlüssel geöffnet werden.
DIEBSTAHLALARM
B070A01A-GST (Falls vorhanden) Dieses System dient dazu, ein unbefugtes Eindringen in das Fahrzeugzu verhindern. Das System arbeitet in drei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, die zweite istdie "Alarm"-Stufe und die dritte ist die "entschärfte" Stufe. Nach dem Auslösen ertönt eine laute Alarmsireneund die Blinker blinken auf. B070B02GK-AST Erste Stufe: Scharfmachen Das Fahrzeug parken und den Motor abstellen. Das System wird gemäß derfolgenden Beschreibung scharfgemacht:
1. Den Zündschlüssel aus der Zündung
ziehen.
2. Motorhaube und Heckklappe müssen verriegelt sein.
3. Mit dem Sender die Türen
verschließen.
Nach der Durchführung der oben beschriebenen Schritte blinken dieBlinker einmal auf, um anzuzeigen, daß das System scharfgemacht ist. HINWEIS:
1) Wenn eine Tür, die Heckklappe oder die Motorhaube geöffnet bleiben, kann das System nichtscharfgemacht werden.
2) Wenn dieser Fall eintritt, muß das
System gemäß der obigenBeschreibung erneut scharfgemacht werden.
