VEHICLE MAINTENANCE REQUIREMENTS
39
G280C01E
G280C01E-GDT

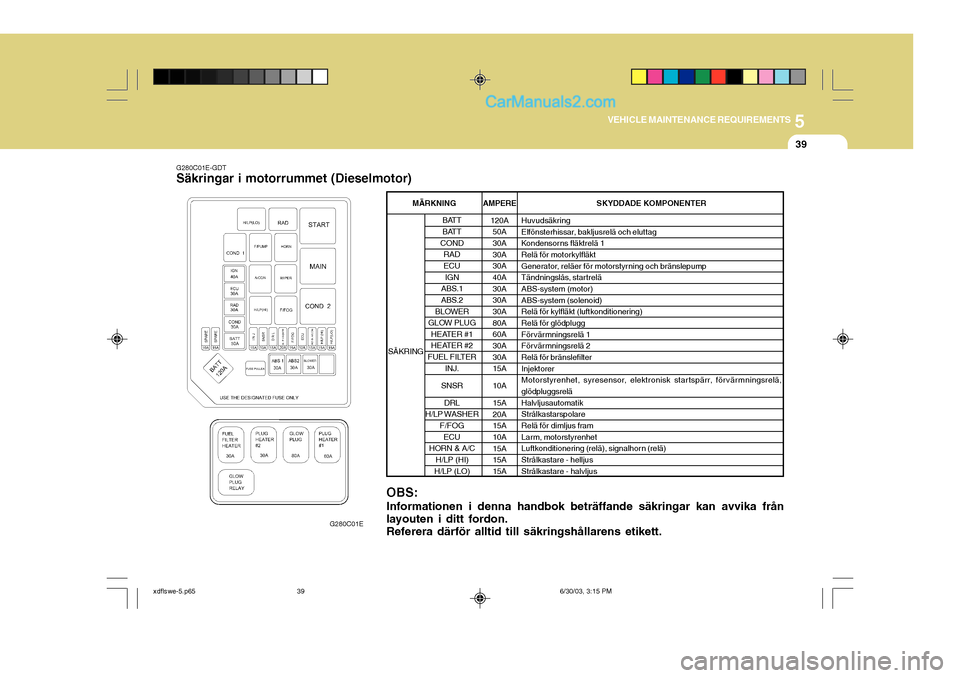

Säkringar i motorrummet (Dieselmotor)
AMPERE120A50A 30A 30A 30A40A 30A 30A30A 80A 60A30A 30A 15A 10A15A 20A15A 10A 15A15A 15A SKYDDADE KOMPONENTER
Huvudsäkring
Elfönsterhissar, bakljusrelä och eluttag
Kondensorns fläktrelä 1
Relä för motorkylfläkt
Generator, reläer för motorstyrning och bränslepump
Tändningslås, star trelä ABS-system (motor) ABS-system (solenoid)
Relä för kylfläkt (luftkonditionering) Relä för glödplugg
Förvärmningsrelä 1
Förvärmningsrelä 2Relä för bränslefilter Injektorer
Motorstyrenhet, syresensor, elektronisk startspärr, förvärmningsrelä,glödpluggsrelä Halvljusautomatik Strålkastarspolare
Relä för dimljus fram
Larm, motorstyrenhet
Luftkonditionering (relä), signalhorn (relä)Strålkastare - helljus Strålkastare - halvljus
BATT
BATT
COND RADECU
IGN
ABS.1
ABS.2
BLOWER
GLOW PLUG HEATER #1
HEATER #2
FUEL FILTER INJ.
SNSR DRL
H/LP WASHER
F/FOG
ECU
HORN & A/C H/LP (HI)
H/LP (LO)
SÄKRING
MÄRKNING
OBS: Informationen i denna handbok beträffande säkringar kan avvika från
layouten i ditt fordon.
Referera därför alltid till säkringshållarens etikett.
