ÜBERPRÜFUNG DER KEILRIEMEN
G190B01TB-GST
(Dieselmotor)
Im Laufe der routinemäßigen
Wartungsinspektion müssen die Riemen auf Risse, Verschleiß, Schwächung oder andere Anzeichen von Verschleiß untersucht und ggf.ausgewechselt werden. Der Verlauf der Riemen muß ebenfalls
kontrolliert werden, umsicherzustellen, daß die Riemen keine anderen Motorteile berühren. Selbstspanner
Alternator
KlimaanlageServolen-kung
G190A01A-GST
(Benzinmotor) Die Keilriemen müssen in regelmäßigen Abständen auf dievorgeschriebene Spannung überprüft und, falls erforderlich, eingestellt werden. Dabei müssen die Riemengleichzeitig auf Risse, Verschleiß, Ausfransungen oder andere Anzeichen von Beschädigungüberprüft und, falls erforderlich, ausgewechselt werden. Keilriemenscheibeder Wasserpumpe
Kurbelwellenscheibe AlternatorAuch der Verlauf des Riemens muß überprüft werden, um sicherzustellen,daß zwischen den Riemen und anderen Teilen des Motors keine Störungen auftreten. Nach der Auswechslung eines Riemens muß der neue Riemen nach zwei oder drei Wochen erneuteingestellt werden, um den Durchhang zu beseitigen, der aus der Eigendehnung nach dem Einsatzresultiert.

6
SELBSTHILFE
31
G200A01E
ÜBERPRÜFUNG UND AUSWECHSLUNG DER SICHERUNGEN
G200A01A-AST
Auswechseln einer Schmelzsicherung
Eine Schmelzsicherung schmilzt bei jeder Überlastung der Stromkreise der Batterie. Auf diese Weise wird eine Beschädigung des gesamten Kabelbaums verhindert. (Dies könnte durch einen Kurzschluß im System geschehen, der zuviel Stromaufnimmt.) Ist eine Sicherung durchgebrannt, die Ursache von einem Hyundai-Händler bestimmen, dasSystem reparieren und die Schmelzsicherung auswechseln lassen. Die Schmelzsicherungen Durchge- brannt
Gut befinden sich in einer Halterung in direkter Nähe der Batterie und könnendort leicht überprüft werden.
!
VORSICHT:
Beim Auswechseln einer Schmelzsicherung grundsätzlicheine neue Schmelzsicherung mit demselben oder einem niedrigeren Stromnennwert verwenden.Niemals ein Drahtstück oder eine Schmelzsicherung mit einem höheren Stromstärke-Nennwertver-wenden. Andernfalls kann es zu schweren Beschädigungen und Brandrisiko kommen. G200B01E-AST

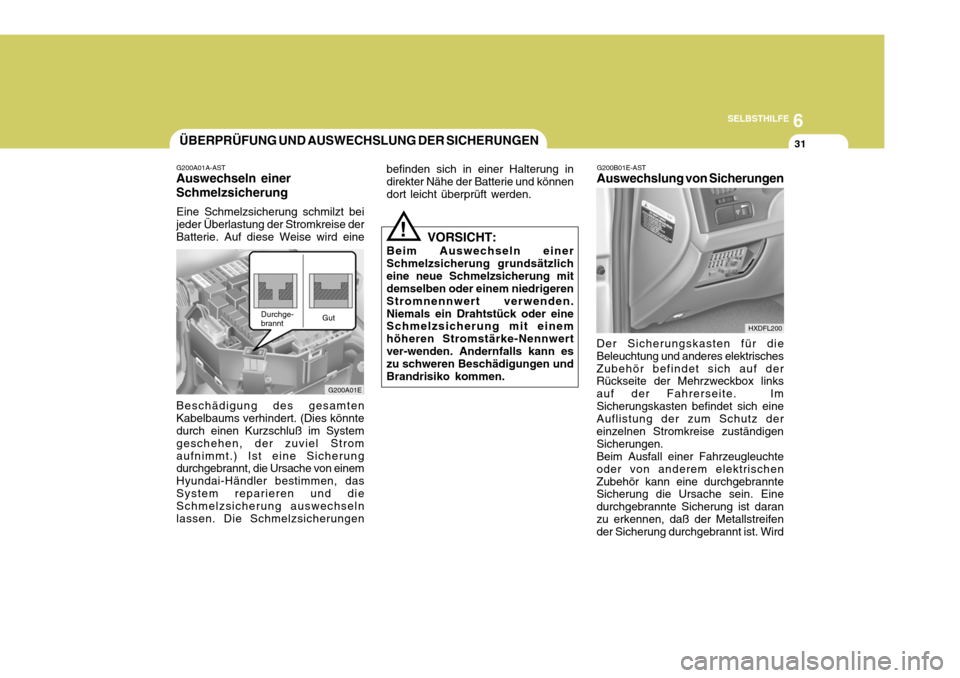

Auswechslung von Sicherungen
Der Sicherungskasten für dieBeleuchtung und anderes elektrischesZubehör befindet sich auf der Rückseite der Mehrzweckbox links auf der Fahrerseite. ImSicherungskasten befindet sich eine Auflistung der zum Schutz der einzelnen Stromkreise zuständigenSicherungen.Beim Ausfall einer Fahrzeugleuchteoder von anderem elektrischenZubehör kann eine durchgebrannte Sicherung die Ursache sein. Eine durchgebrannte Sicherung ist daranzu erkennen, daß der Metallstreifen der Sicherung durchgebrannt ist. Wird
HXDFL200

6SELBSTHILFE
32

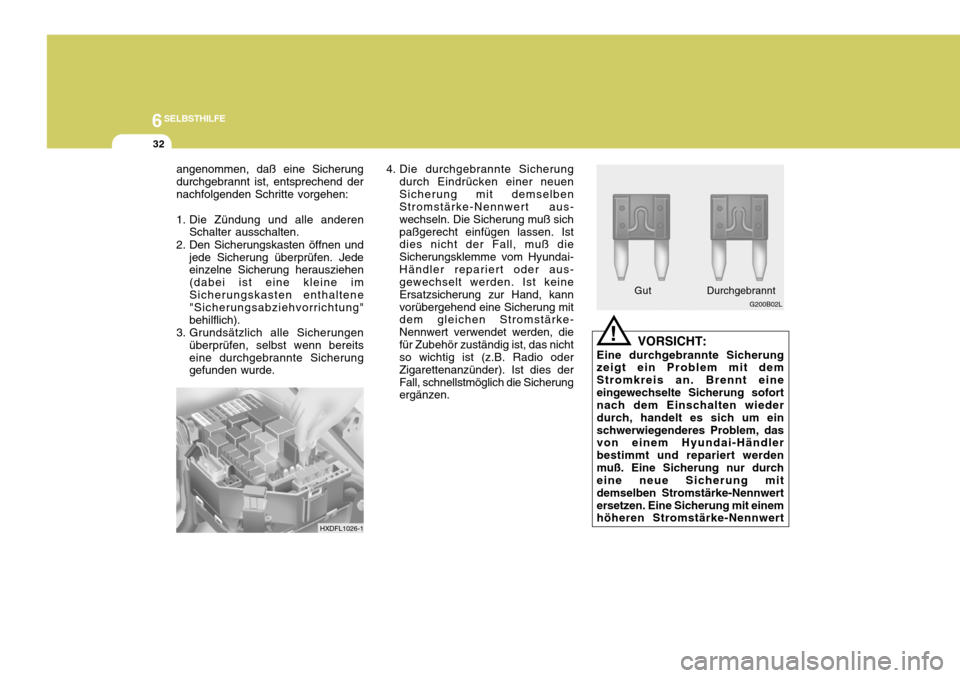

Gut
G200B02L
Durchgebrannt
VORSICHT:
Eine durchgebrannte Sicherung zeigt ein Problem mit dem Stromkreis an. Brennt eineeingewechselte Sicherung sofort nach dem Einschalten wieder durch, handelt es sich um einschwerwiegenderes Problem, das von einem Hyundai-Händler bestimmt und repariert werdenmuß. Eine Sicherung nur durch eine neue Sicherung mit demselben Stromstärke-Nennwertersetzen. Eine Sicherung mit einem höheren Stromstärke-Nennwert
!
4. Die durchgebrannte Sicherung
durch Eindrücken einer neuen Sicherung mit demselben Stromstärke-Nennwert aus- wechseln. Die Sicherung muß sichpaßgerecht einfügen lassen. Ist dies nicht der Fall, muß die Sicherungsklemme vom Hyundai-Händler repariert oder aus- gewechselt werden. Ist keine Ersatzsicherung zur Hand, kannvorübergehend eine Sicherung mit dem gleichen Stromstärke- Nennwert verwendet werden, diefür Zubehör zuständig ist, das nicht so wichtig ist (z.B. Radio oder Zigarettenanzünder). Ist dies derFall, schnellstmöglich die Sicherung ergänzen.
angenommen, daß eine Sicherung durchgebrannt ist, entsprechend dernachfolgenden Schritte vorgehen:
1. Die Zündung und alle anderen
Schalter ausschalten.
2. Den Sicherungskasten öffnen und jede Sicherung überprüfen. Jede einzelne Sicherung herausziehen (dabei ist eine kleine imSicherungskasten enthaltene "Sicherungsabziehvorrichtung" behilflich).
3. Grundsätzlich alle Sicherungen überprüfen, selbst wenn bereitseine durchgebrannte Sicherung gefunden wurde.
HXDFL1026-1

6
SELBSTHILFE
33
!
kann zur Beschädigung und Brandrisiko führen. HINWEIS: Siehe Seite 6-47 für die Beschreibung der Sicherungstafel.

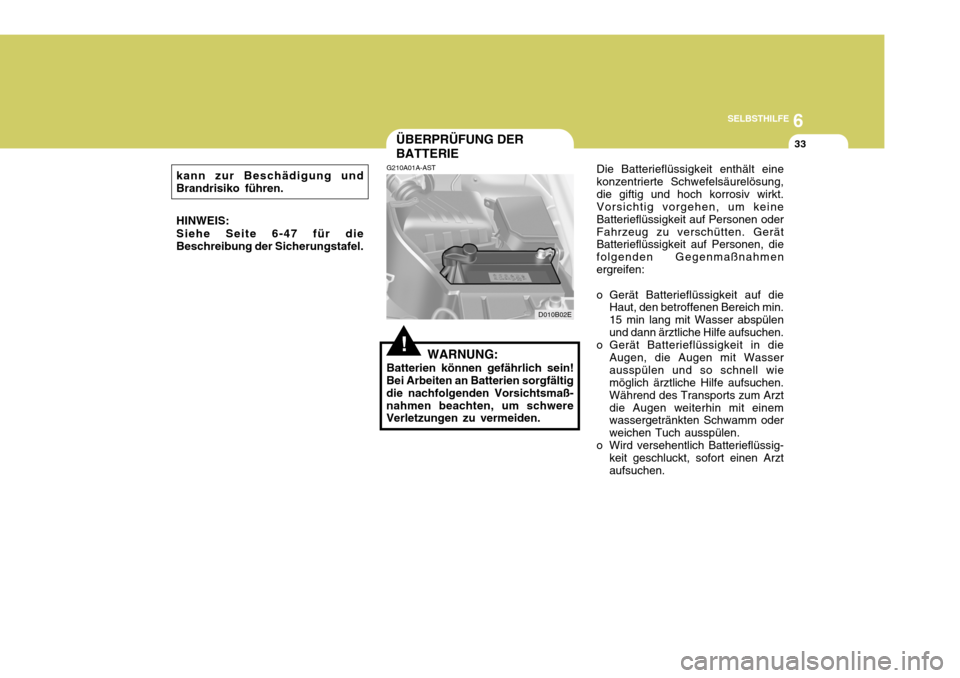

ÜBERPRÜFUNG DER BATTERIE
G210A01A-AST
WARNUNG:
Batterien können gefährlich sein!
Bei Arbeiten an Batterien sorgfältig die nachfolgenden Vorsichtsmaß-nahmen beachten, um schwere Verletzungen zu vermeiden. Die Batterieflüssigkeit enthält eine konzentrierte Schwefelsäurelösung,die giftig und hoch korrosiv wirkt. Vorsichtig vorgehen, um keine Batterieflüssigkeit auf Personen oderFahrzeug zu verschütten. Gerät Batterieflüssigkeit auf Personen, die folgenden Gegenmaßnahmenergreifen:
o Gerät Batterieflüssigkeit auf die Haut, den betroffenen Bereich min.15 min lang mit Wasser abspülenund dann ärztliche Hilfe aufsuchen.
o Gerät Batterieflüssigkeit in die
Augen, die Augen mit Wasserausspülen und so schnell wie möglich ärztliche Hilfe aufsuchen. Während des Transports zum Arztdie Augen weiterhin mit einem wassergetränkten Schwamm oder weichen Tuch ausspülen.
o Wird versehentlich Batterieflüssig-
keit geschluckt, sofort einen Arztaufsuchen.
D010B02E

6SELBSTHILFE
34
!
G220B01A-AST
Überprüfen des Motorkühlgebläses
Das Motorkühlgebläse muß sich
automatisch bei hoher Motor- kühlmitteltemperatur einschalten.
G220C01A-AST
Überprüfen des Kondensator- Kühlgebläses
Bei Betrieb der Klimaanlage muß sich
das Kondensator-Kühlgebläse automatisch einschalten.
ÜBERPRÜFUNG DER ELEKTRISCHEN KÜHLGEBLÄSE
G210B01A-AST Überprüfen der Batterie Die Batterie sauberhalten. Auftretende Korrosion rund um die Batterie- klemmen muß sofort mit warmem Wasser entfernt werden. Nachdemdie Batterieklemmen trocken sind, müssen sie leicht mit Schmierfett bedeckt werden. Zur Bestimmung des Batterie- ladezustands die oberhalb der Batterie befindliche Batterie-prüfanzeigekontrollieren. G220A01A-AST
WARNUNG:
Der Kühlerlüfter wird über die Kühl- mitteltemperatur gesteuert und kann daher manchmal auch beiausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüftersäußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenndie Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.
Während des Aufladens einer Batterieentweder mit einem Batterie-Ladegerät (oder über die Licht- maschine des Fahrzeugs) entstehen explosive Gase. Um Verletzung-sgefahr auszuschließen, müssen grundsätzlich die folgenden Warnhinweise beachtet werden:
o Batterien nur in gut gelüfteter
Umgebung aufladen.
o In den Ladebereich dürfen keine Flammen, Funken oder brennende Zigaretten gelangen.
o Kinder vom Ladebereich fernhalten.

6
SELBSTHILFE
35
G230A01E
G230A02E

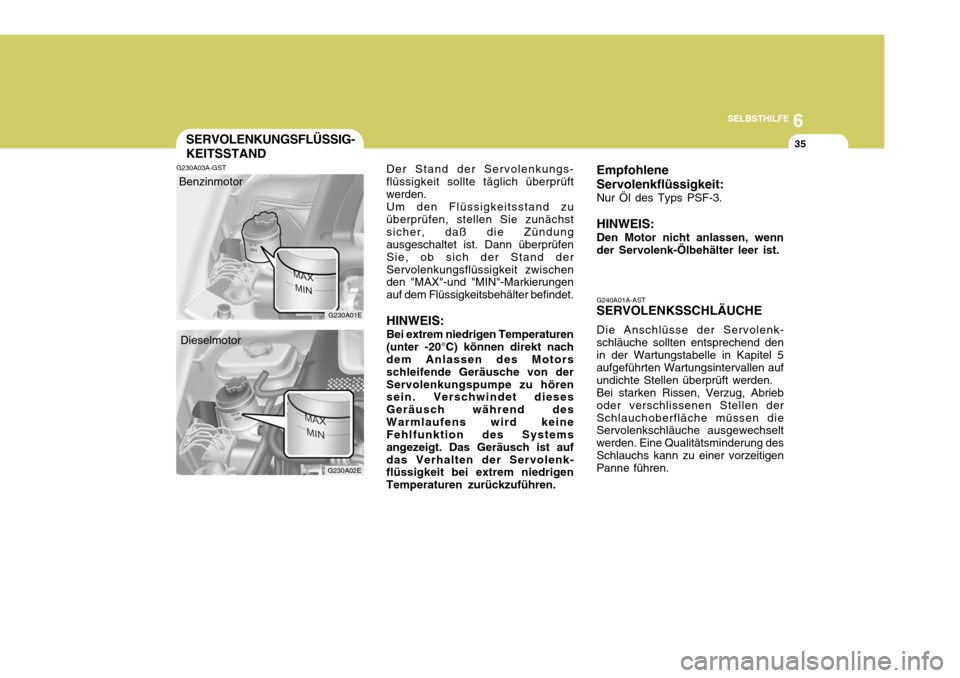

SERVOLENKUNGSFLÜSSIG- KEITSSTAND
G230A03A-GST Der Stand der Servolenkungs- flüssigkeit sollte täglich überprüftwerden.Um den Flüssigkeitsstand zuüberprüfen, stellen Sie zunächstsicher, daß die Zündung ausgeschaltet ist. Dann überprüfen Sie, ob sich der Stand derServolenkungsflüssigkeit zwischen den "MAX"-und "MIN"-Markierungen auf dem Flüssigkeitsbehälter befindet. HINWEIS: Bei extrem niedrigen Temperaturen (unter -20°C) können direkt nach dem Anlassen des Motors schleifende Geräusche von derServolenkungspumpe zu hören sein. Verschwindet dieses Geräusch während desWarmlaufens wird keine Fehlfunktion des Systems angezeigt. Das Geräusch ist aufdas Verhalten der Servolenk- flüssigkeit bei extrem niedrigen Temperaturen zurückzuführen.
Benzinmotor
Dieselmotor G240A01A-AST SERVOLENKSSCHLÄUCHE Die Anschlüsse der Servolenk- schläuche sollten entsprechend denin der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen auf undichte Stellen überprüft werden.Bei starken Rissen, Verzug, Abrieboder verschlissenen Stellen derSchlauchoberfläche müssen die Servolenkschläuche ausgewechselt werden. Eine Qualitätsminderung desSchlauchs kann zu einer vorzeitigen Panne führen.
Empfohlene Servolenkflüssigkeit: Nur Öl des Typs PSF-3. HINWEIS: Den Motor nicht anlassen, wenn der Servolenk-Ölbehälter leer ist.

6SELBSTHILFE
36
!
G300A01E WARNUNG:
Ausgetretenes Wasser muß
sorgfältig weggewischt werden, da der dem Wasser beigemischteKraftstoff sich entzünden und einen Brand verursachen könnte.

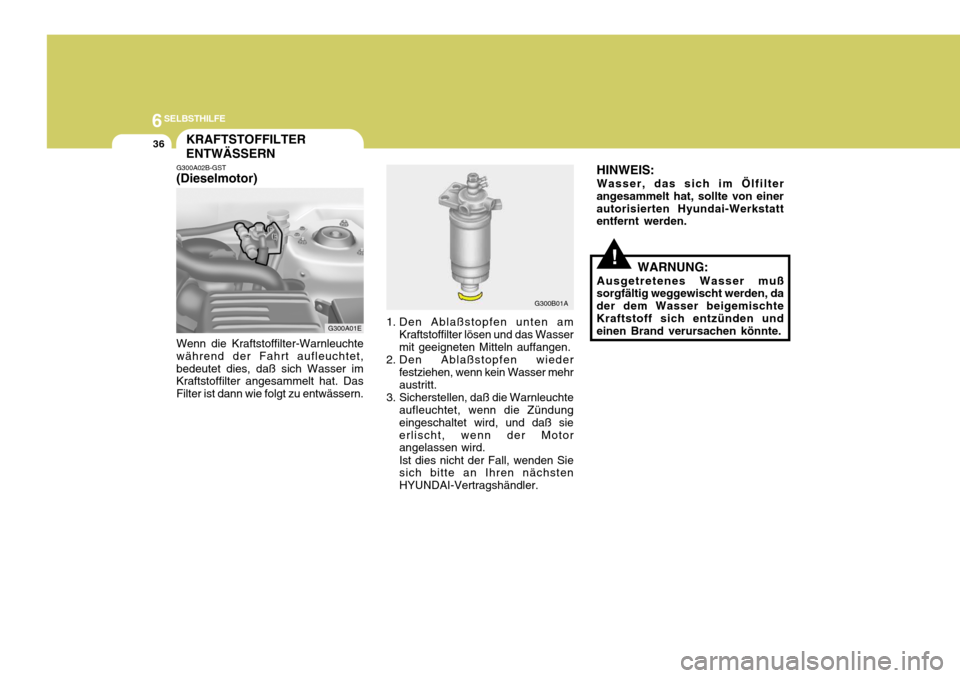

KRAFTSTOFFILTER ENTWÄSSERN
G300A02B-GST (Dieselmotor)
1. Den Ablaßstopfen unten amKraftstoffilter lösen und das Wasser mit geeigneten Mitteln auffangen.
2. Den Ablaßstopfen wieder festziehen, wenn kein Wasser mehr austritt.
3. Sicherstellen, daß die Warnleuchte aufleuchtet, wenn die Zündungeingeschaltet wird, und daß sieerlischt, wenn der Motor angelassen wird. Ist dies nicht der Fall, wenden Sie sich bitte an Ihren nächsten HYUNDAI-Vertragshändler.
Wenn die Kraftstoffilter-Warnleuchtewährend der Fahrt aufleuchtet,bedeutet dies, daß sich Wasser im Kraftstoffilter angesammelt hat. Das Filter ist dann wie folgt zu entwässern. HINWEIS: Wasser, das sich im Ölfilter
angesammelt hat, sollte von einer autorisierten Hyundai-Werkstatt entfernt werden.
G300B01A

6
SELBSTHILFE
37EINSTELLEN DER SCHEINWERFER
G290A02E

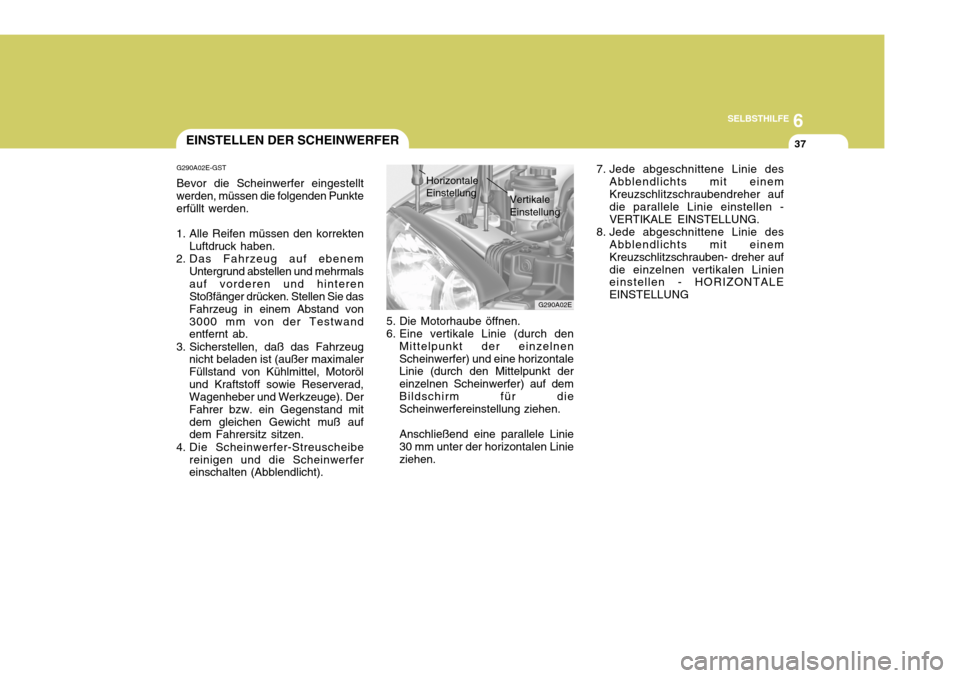

G290A02E-GST Bevor die Scheinwerfer eingestellt werden, müssen die folgenden Punkte erfüllt werden.
1. Alle Reifen müssen den korrekten Luftdruck haben.
2. Das Fahrzeug auf ebenem
Untergrund abstellen und mehrmalsauf vorderen und hinteren Stoßfänger drücken. Stellen Sie das Fahrzeug in einem Abstand von3000 mm von der Testwand entfernt ab.
3. Sicherstellen, daß das Fahrzeug nicht beladen ist (außer maximaler Füllstand von Kühlmittel, Motorölund Kraftstoff sowie Reserverad, Wagenheber und Werkzeuge). Der Fahrer bzw. ein Gegenstand mitdem gleichen Gewicht muß auf dem Fahrersitz sitzen.
4. Die Scheinwerfer-Streuscheibe reinigen und die Scheinwerfereinschalten (Abblendlicht). 5. Die Motorhaube öffnen.
6. Eine vertikale Linie (durch den
Mittelpunkt der einzelnenScheinwerfer) und eine horizontale Linie (durch den Mittelpunkt der einzelnen Scheinwerfer) auf demBildschirm für die Scheinwerfereinstellung ziehen. Anschließend eine parallele Linie 30 mm unter der horizontalen Linieziehen. Vertikale Einstellung
HorizontaleEinstellung
7. Jede abgeschnittene Linie des
Abblendlichts mit einem Kreuzschlitzschraubendreher auf die parallele Linie einstellen - VERTIKALE EINSTELLUNG.
8. Jede abgeschnittene Linie des Abblendlichts mit einemKreuzschlitzschrauben- dreher aufdie einzelnen vertikalen Linien einstellen - HORIZONTALE EINSTELLUNG

6SELBSTHILFE
38AUSWECHSELN DER GLÜHLAMPE
G290B03E-GST
Einstellen nach Auswechseln der Scheinwerferbaugruppe
G290B01L
LW
H
H Abgeschnittene Linie
Grundlinie

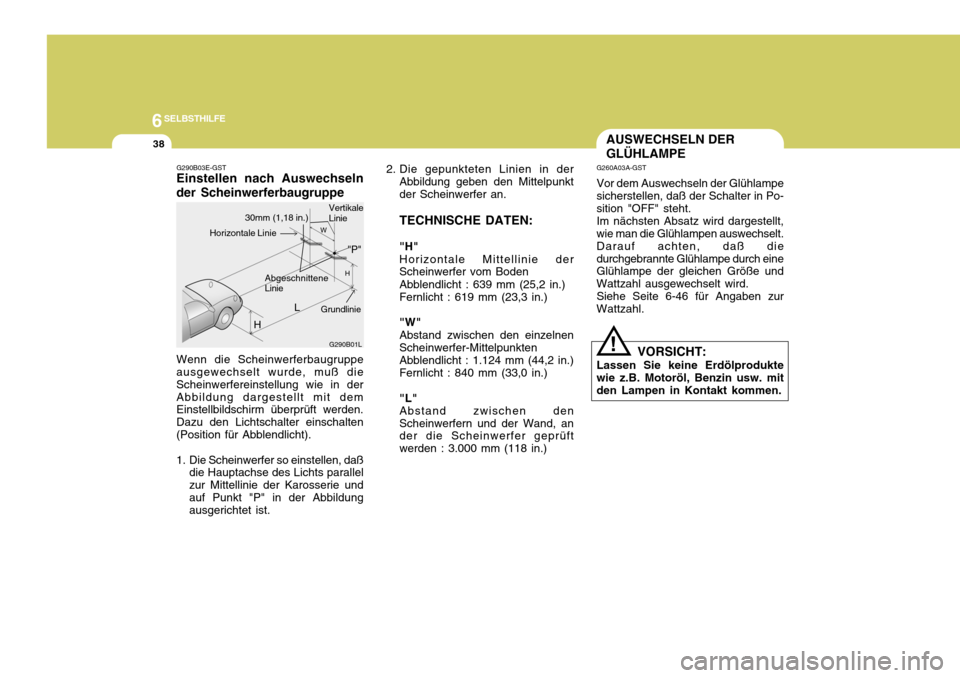

Wenn die Scheinwerferbaugruppe ausgewechselt wurde, muß die Scheinwerfereinstellung wie in derAbbildung dargestellt mit dem Einstellbildschirm überprüft werden. Dazu den Lichtschalter einschalten(Position für Abblendlicht).
1. Die Scheinwerfer so einstellen, daß die Hauptachse des Lichts parallel zur Mittellinie der Karosserie undauf Punkt "P" in der Abbildung ausgerichtet ist.
"P"
Horizontale Linie
30mm (1,18 in.) Vertikale Linie2. Die gepunkteten Linien in der
Abbildung geben den Mittelpunkt der Scheinwerfer an. TECHNISCHE DATEN: "H" Horizontale Mittellinie der Scheinwerfer vom Boden Abblendlicht : 639 mm (25,2 in.) Fernlicht : 619 mm (23,3 in.) "W" Abstand zwischen den einzelnen Scheinwerfer-MittelpunktenAbblendlicht : 1.124 mm (44,2 in.) Fernlicht : 840 mm (33,0 in.) "L" Abstand zwischen denScheinwerfern und der Wand, an der die Scheinwerfer geprüft werden : 3.000 mm (118 in.) G260A03A-GST Vor dem Auswechseln der Glühlampe sicherstellen, daß der Schalter in Po- sition "OFF" steht. Im nächsten Absatz wird dargestellt, wie man die Glühlampen auswechselt. Darauf achten, daß diedurchgebrannte Glühlampe durch eine Glühlampe der gleichen Größe und Wattzahl ausgewechselt wird.Siehe Seite 6-46 für Angaben zurWattzahl.
VORSICHT:
Lassen Sie keine Erdölproduktewie z.B. Motoröl, Benzin usw. mit den Lampen in Kontakt kommen.
!

6
SELBSTHILFE
39
G270A01E
G270A01E-GST
SCHEINWERFER UND VORDERE BLINKERLEUCHTE
Fernlicht Abblendlicht
Blinkerleuchte

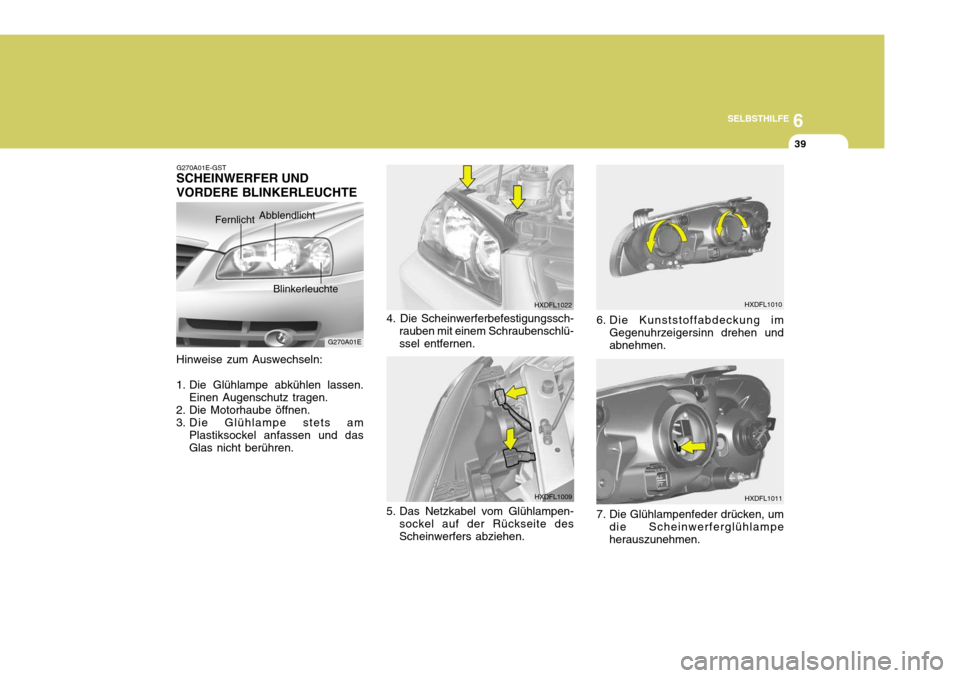

Hinweise zum Auswechseln:
1. Die Glühlampe abkühlen lassen. Einen Augenschutz tragen.
2. Die Motorhaube öffnen.
3. Die Glühlampe stets am Plastiksockel anfassen und das Glas nicht berühren. 4. Die Scheinwerferbefestigungssch-
rauben mit einem Schraubenschlü-ssel entfernen.
5. Das Netzkabel vom Glühlampen- sockel auf der Rückseite des Scheinwerfers abziehen.
HXDFL1022
HXDFL1009 7. Die Glühlampenfeder drücken, umdie Scheinwerferglühlampe herauszunehmen.
6. Die Kunststoffabdeckung im
Gegenuhrzeigersinn drehen undabnehmen.HXDFL1010
HXDFL1011
