Hyundai Elantra 2005 Betriebsanleitung (in German)

5WARTUNG DES FAHRZEUGS
10
F070J01A-AST
o Bremsklötze, -sättel und -scheiben
Die Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtig-keiten prüfen. F070K01A-AST
o Auspuffrohr und - schalldämpfer
Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitz oder Beschädigung überprüfen. F070L01A-AST
o Befestigungsschrauben der Aufhängung
Die Aufhängungsverbindungen auf lockeren Sitz oder Beschädigungprüfen. Auf das vorgeschriebene Anzugsmoment nachziehen. F070M01A-AST
o Lenkung, Gestänge und
Faltenbälge/Kugelgelenk des unteren Querlenkers
Bei Fahrzeugstillstand das Lenkrad auf
übermäßiges freies Spiel überprüfen. Das Gestänge auf Biegungen oder Beschädigung überprüfen. Die Staubschutzfaltenbälge und Kugel-gelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen. Beschädigte Teile auswechseln.
F070N01A-AST
o Servolenkpumpe, Riemen und
Schläuche
Die Servolenkpumpe und die Schläuche
auf Undichtigkeit und Beschädigungprüfen. Beschädigte oder undichte Teilesofort auswechseln. Den Servolenkriemen auf Schnitte, Risse, übermäßigen Verschleiß, Verölung undrichtige Spannung prüfen. Wie erforderlich auswechseln bzw. einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge
Faltenbälge und Klemmen der
Antriebswelle auf Risse, Qualitäts- minderung oder Beschädigung überprüfen. Beschädigte Teileauswechseln und, falls erforderlich, neues Schmierfett verwenden.
F070Q01A-AST
o Kältemittel der Klimaanlage
Die Leitungen und Anschlüsse der
Klimaanlage auf Undichtigkeit undBeschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlageentsprechend dem jeweiligen Werkstatthandbuch prüfen.

Motorraum.................................................................... 6-2
Tägliche Routinekontrollen .......................................... 6-5
Überprüfung des Motoröls ........................................... 6-6
Öl-und Filterwechsel .................................................... 6-9Überprüfung und Auswechslung
des Motorkühlmittels ................................................. 6-13
Zündkerzen ................................................................ 6-16
Auswechseln des Luftfilters ....................................... 6-18
Überprüfung des Getriebeöls (Schaltgetriebe) ......... 6-20
Überprüfung des Getriebeöls (Automatikgetriebe) ... 6-21
Überprüfung der Bremsen ......................................... 6-23
Überprüfen der Kupplungsflüssigkeit ........................ 6-25
Pflege der Klimaanlage ............................................. 6-26
Staub-und Pollenfilter Auswechseln
(Für Verdampfer- und Gebläseeinheit) .................... 6-27
Überprüfung der Keilriemen ...................................... 6-30
Überprüfung und Auswechslung der Sicherungen .. 6-31
Überprüfung der Batterie ........................................... 6-33
Überprüfung der Elektrischen Kühlgebläse .............. 6-34
Servolenkungsflüssigkeitsstand .................................6-35
Einstellen der Scheinwerfer ....................................... 6-37
Auswechseln der Glühlampen ................................... 6-39
Glühlampe Wattleistung ............................................. 6-46
Beschreibung der Sicherungstafel ............................ 6-47
SELBSTHILFE
6
6

6SELBSTHILFE
2

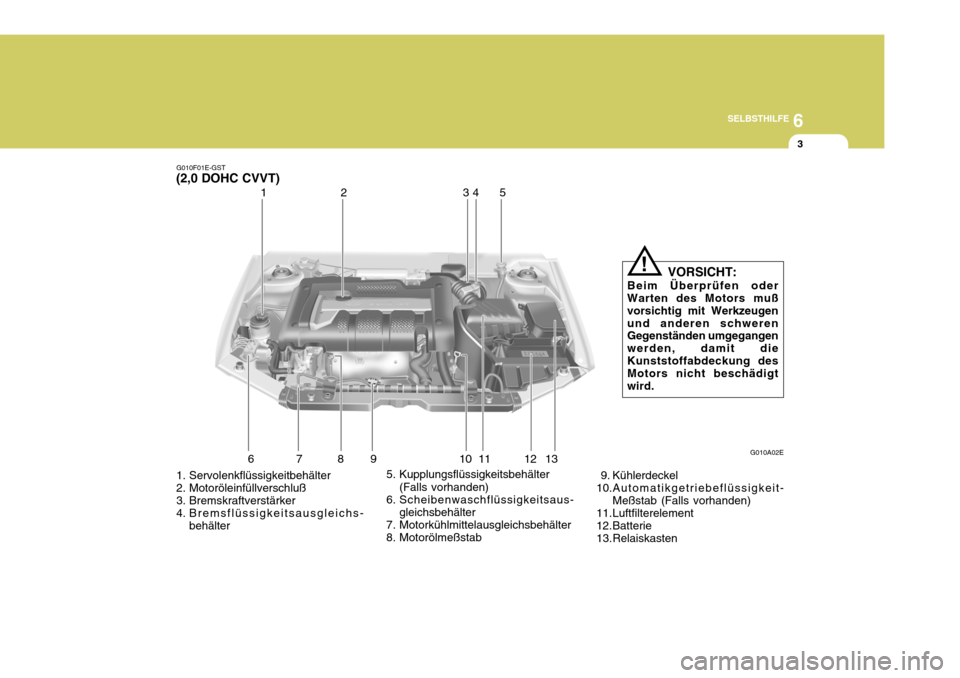

1. Servolenkflüssigkeitbehälter
2. Motoröleinfüllverschluß
3. Bremskraftverstärker
4. Bremsflüssigkeitsausgleichs-
behälter 5. Kupplungsflüssigkeitsbehälter
(Falls vorhanden)
6. Scheibenwaschflüssigkeitsaus- gleichsbehälter
7. Motorkühlmittelausgleichsbehälter
8. Motorölmeßstab 9. Kühlerdeckel
10.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
11.Luftfilterelement
12.Batterie
13.Relaiskasten G010B01E
G010B01E-GST (1,6 DOHC)
VORSICHT:
Beim Überprüfen oder
Warten des Motors muß vorsichtig mit Werkzeugen und anderen schweren Gegenständen umgegangenwerden, damit die Kunststoffabdeckung des Motors nicht beschädigtwird.
!
MOTORRAUM
1 2345
6 7 8 9 10 11 12 13

6
SELBSTHILFE
3
1. Servolenkflüssigkeitbehälter
2. Motoröleinfüllverschluß
3. Bremskraftverstärker
4. Bremsflüssigkeitsausgleichs- behälter 5. Kupplungsflüssigkeitsbehälter
(Falls vorhanden)
6. Scheibenwaschflüssigkeitsaus-
gleichsbehälter
7. Motorkühlmittelausgleichsbehälter
8. Motorölmeßstab 9. Kühlerdeckel
10.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
11.Luftfilterelement
12.Batterie
13.Relaiskasten
G010F01E-GST
(2,0 DOHC CVVT)
VORSICHT:
Beim Überprüfen oder Warten des Motors muß vorsichtig mit Werkzeugenund anderen schweren Gegenständen umgegangen werden, damit dieKunststoffabdeckung des Motors nicht beschädigt wird.
!
6 7 8 9 10 11 12 13 12 3
45
G010A02E

6SELBSTHILFE
4

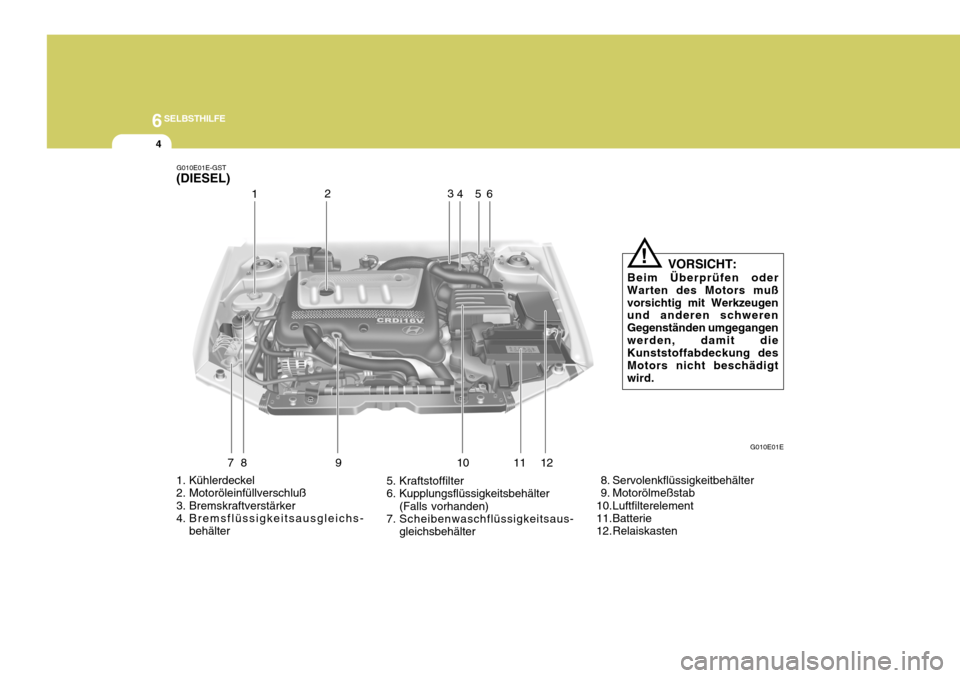

1. Kühlerdeckel
2. Motoröleinfüllverschluß
3. Bremskraftverstärker
4. Bremsflüssigkeitsausgleichs-
behälter 5. Kraftstoffilter
6. Kupplungsflüssigkeitsbehälter
(Falls vorhanden)
7. Scheibenwaschflüssigkeitsaus-
gleichsbehälter 8. Servolenkflüssigkeitbehälter
9. Motorölmeßstab
10.Luftfilterelement
11.Batterie
12.RelaiskastenG010E01E
G010E01E-GST
(DIESEL)
123
45
7 9 10 11 6
81 2 VORSICHT:
Beim Überprüfen oder
Warten des Motors muß vorsichtig mit Werkzeugen und anderen schweren Gegenständen umgegangenwerden, damit die Kunststoffabdeckung des Motors nicht beschädigtwird.
!

6
SELBSTHILFE
5TÄGLICHE ROUTINEKONTROLLEN
G020A01A-AST
Motorraum
Die folgenden Punkte müssen regelmäßig überprüft werden:
o Motorenölstand
o Getriebeölstand
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben- Waschflüssigkeitsstand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Luftfiltereinsatzes
o Zustand des Auspuffanlage
o Flüssigkeitslecks
(auf oder unter Bauelementen)
o Servolenkflüssigkeitsstand
o Batterie o Funktion von Defroster und Heizung
(sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich der Handbremse
o Funktion des Automatikgetriebes,
einschließlich der Funktion des"PARK"- Mechanismus
o Zustand und Funktion der Sitzverstellung
o Zustand und Funktion der
Sicherheitsgurte
o Funktion der Sonnenblenden Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionieren scheinen, sorgfältig überprüfen und,falls Wartung erforderlich ist, den Hyundai-Händler um Hilfe bitten.
G020B01A-AST
Fahrzeugaußenausstattung
Die folgenden Punkte müssen
monatlich überprüft werden:
o Gesamtaussehen und Zustand
o Zustand der Räder und Anzugs-
moment der Radmuttern
o Zustand der Auspuffanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür -
und Haubenschlösser
o Reifenluftdruck und -zustand
(einschließlich Ersatzreifen)
G020C01A-AST
Fahrzeuginnenausstattung
Vor jedem Fahren müssen die
folgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des Frontscheiben- wischers
o Funktion der Hupe

6SELBSTHILFE
6
G030B01A
G030B02FC-GST

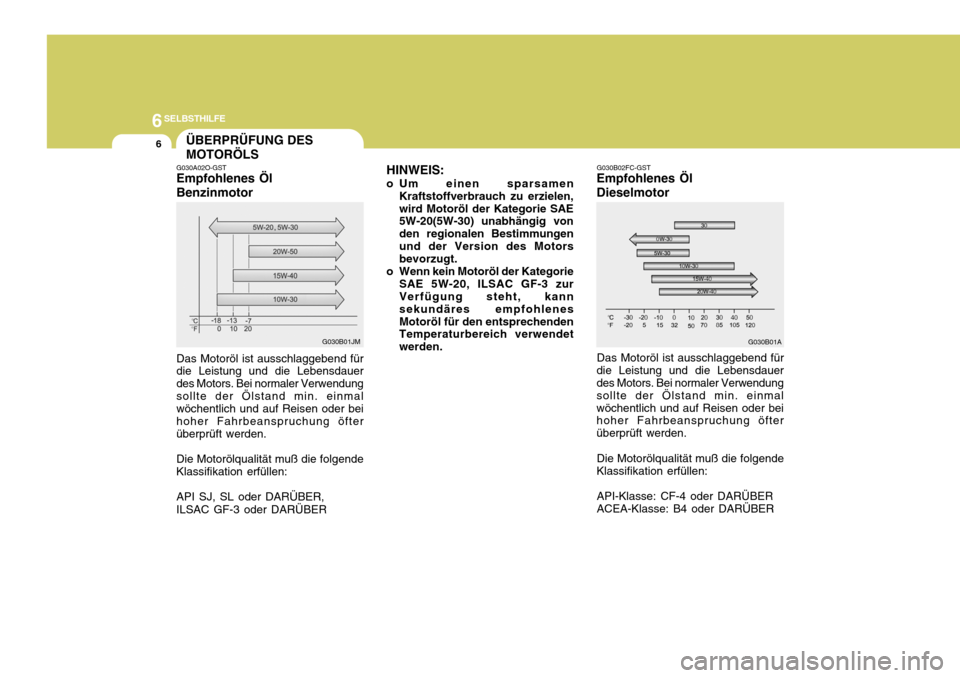

Empfohlenes Öl Dieselmotor
Das Motoröl ist ausschlaggebend für
die Leistung und die Lebensdauer des Motors. Bei normaler Verwendung sollte der Ölstand min. einmalwöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfter überprüft werden.
Die Motorölqualität muß die folgende
Klassifikation erfüllen:
API-Klasse: CF-4 oder DARÜBERACEA-Klasse: B4 oder DARÜBER
ÜBERPRÜFUNG DES MOTORÖLS
G030A02O-GST Empfohlenes Öl Benzinmotor Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendungsollte der Ölstand min. einmal wöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfterüberprüft werden. Die Motorölqualität muß die folgende Klassifikation erfüllen: API SJ, SL oder DARÜBER, ILSAC GF-3 oder DARÜBER G030B01JMHINWEIS:
o Um einen sparsamen Kraftstoffverbrauch zu erzielen, wird Motoröl der Kategorie SAE 5W-20(5W-30) unabhängig von den regionalen Bestimmungenund der Version des Motors bevorzugt.
o Wenn kein Motoröl der Kategorie SAE 5W-20, ILSAC GF-3 zurVerfügung steht, kann sekundäres empfohlenesMotoröl für den entsprechenden Temperaturbereich verwendet werden.

6
SELBSTHILFE
7
HINWEIS: Das Öl der Klassifikation SAE 0W- 30 ist für besonders kalteKlimazonen geeignet und sollte daher nur dort eingesetzt werden, wo es die Fahrbedingungenerlauben (dieses Öl ist insbeson- dere bei hoher Motorlast mit vielen Fahrten bei hoher Geschwindigkeitnicht zu empfehlen). G030C01O-GST

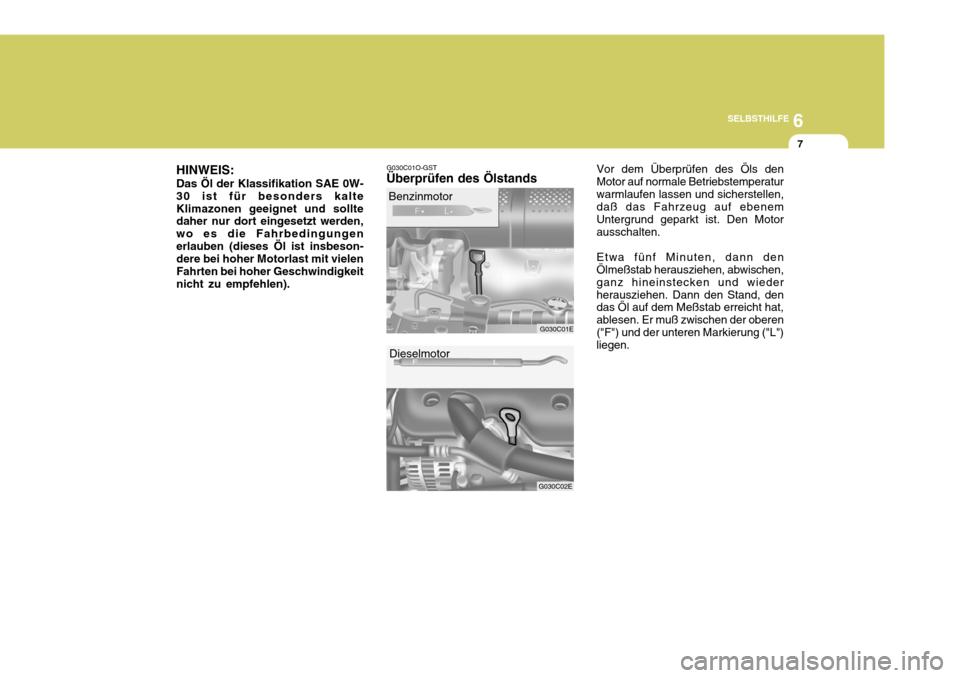

Überprüfen des Ölstands
Benzinmotor Vor dem Überprüfen des Öls denMotor auf normale Betriebstemperaturwarmlaufen lassen und sicherstellen, daß das Fahrzeug auf ebenem Untergrund geparkt ist. Den Motorausschalten. Etwa fünf Minuten, dann den Ölmeßstab herausziehen, abwischen, ganz hineinstecken und wiederherausziehen. Dann den Stand, den das Öl auf dem Meßstab erreicht hat, ablesen. Er muß zwischen der oberen("F") und der unteren Markierung ("L") liegen.
Dieselmotor
G030C01E
G030C02E

6SELBSTHILFE
8
HXDFL009 G030D01E G350A01A-GST
ÖLVERBRAUCH Funktion des Motoröls
Das Motoröl dient zur Schmierung
und Kühlung des Motorinneren. Ölverbrauch
Es ist normal, daß ein Motor bei
normalem Fahrverhalten etwas Öl verbraucht. Die Ursachen für den Ölverbrauch in einem normalen Mo- tor sind wie folgt:
o Öl wird zur Schmierung von Kolben,
Kolbenringen und Zylindern verwendet. Wenn ein Kolben im Zylinder nach unten bewegt wird,verbleibt ein dünner Ölfilm auf der Zylinderwand. Durch hohen Unterdruck, der während desMotorbetriebs erzeugt wird, wird etwas Öl in den Brennraum gesogen. Dieses Öl, zusammenmit etwas Öl von der Zylinderwand, wird während des Verbrennungsprozesses durch diesehr heißen Verbrennungsgase verbrannt.
Wird der Ölstand knapp über oder unter der Markierung "L" angezeigt,Öl hinzufügen, bis die Markierung "F" auf dem Ölmeßstab erreicht wird. Zum Hinzufügen von Öl wie folgt vorgehen:
1. Den Deckel des Öleinfüllstutzens durch Drehen in Gegenuhr- zeigerrichtung abnehmen.
2. Öl hinzufügen und den Ölstand erneut überprüfen. Keinesfallszuviel Öl auffüllen.
3. Den Deckel durch Drehen in Uhrzeigerrichtung wieder aufsetzen.
Der Abstand zwischen der "F"- undder "L"-Markierung entspricht in etwa 1 Liter (Benzinmotor)/1,6 Liter (Dieselmotor) Öl.
G030D01E-GST Nachfüllen von Öl
Benzinmotor
Dieselmotor

6
SELBSTHILFE
9ÖL-UND FILTERWECHSEL
o Der Ölverbrauch hängt in besonderem Maße von der Viskosität und der Qualität des Öls, der Motordrehzahl und dem Fahrverhalten usw. ab. Beischwierigen Einsatzbedingungen wird mehr Öl verbraucht, z.B. bei hohen Geschwindigkeiten undhäufigem Beschleunigen und Abbremsen. G040A04FC-GST
(Benzinmotor) Motoröl und- filter müssen
entsprechend der in den Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen G040A03Eausgewechselt werden. Wird dasFahrzeug hoher Fahrbeanspruchungausgesetzt, ist ein häufigerer Wechsel von Öl und Filter erforderlich.

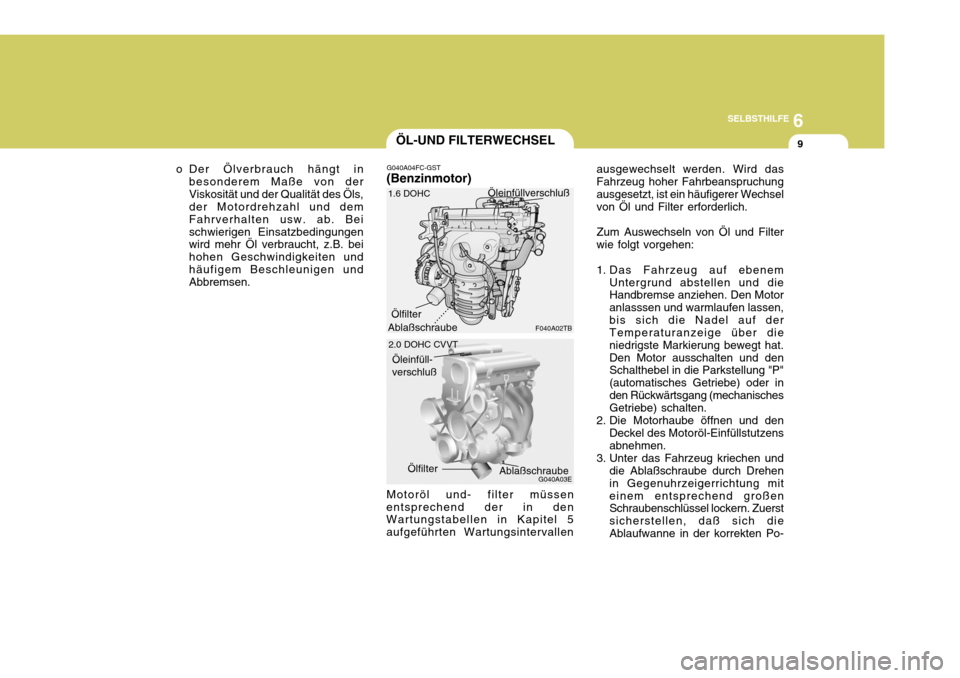

Zum Auswechseln von Öl und Filter
wie folgt vorgehen:
1. Das Fahrzeug auf ebenem Untergrund abstellen und die Handbremse anziehen. Den Motor anlasssen und warmlaufen lassen,bis sich die Nadel auf der Temperaturanzeige über die niedrigste Markierung bewegt hat.Den Motor ausschalten und den Schalthebel in die Parkstellung "P" (automatisches Getriebe) oder inden Rückwärtsgang (mechanisches Getriebe) schalten.
2. Die Motorhaube öffnen und den Deckel des Motoröl-Einfüllstutzensabnehmen.
3. Unter das Fahrzeug kriechen und die Ablaßschraube durch Drehen in Gegenuhrzeigerrichtung miteinem entsprechend großen Schraubenschlüssel lockern. Zuerst sicherstellen, daß sich dieAblaufwanne in der korrekten Po-
Öleinfüll- verschluß
Ablaßschraube
Ölfilter F040A02TB
Ablaßschraube
Ölfilter.........
Öleinfüllverschluß
1.6 DOHC
2.0 DOHC CVVT
