Page 311 of 423

Que faire en cas d’urgence
18 6

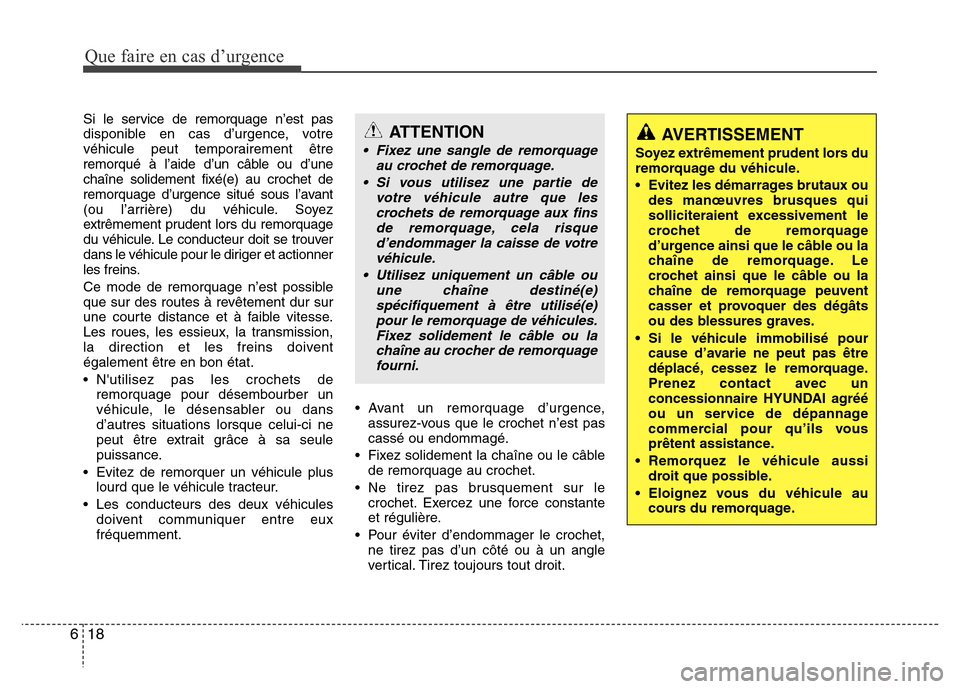

Si le service de remorquage n’est pas
disponible en cas d’urgence, votre
véhicule peut temporairement être
remorqué à l’aide d’un câble ou d’une
chaîne solidement fixé(e) au crochet de
remorquage d’urgence situé sous l’avant
(ou l’arrière) du véhicule. Soyez
extrêmement prudent lors du remorquage
du véhicule. Le conducteur doit se trouver
dans le véhicule pour le diriger et actionner
les freins.
Ce mode de remorquage n’est possible
que sur des routes à revêtement dur sur
une courte distance et à faible vitesse.
Les roues, les essieux, la transmission,
la direction et les freins doivent
également être en bon état.
• N'utilisez pas les crochets de
remorquage pour désembourber un
véhicule, le désensabler ou dans
d’autres situations lorsque celui-ci ne
peut être extrait grâce à sa seule
puissance.
• Evitez de remorquer un véhicule plus
lourd que le véhicule tracteur.
• Les conducteurs des deux véhicules
doivent communiquer entre eux
fréquemment.• Avant un remorquage d’urgence,
assurez-vous que le crochet n’est pas
cassé ou endommagé.
• Fixez solidement la chaîne ou le câble
de remorquage au crochet.
• Ne tirez pas brusquement sur le
crochet. Exercez une force constante
et régulière.
• Pour éviter d’endommager le crochet,
ne tirez pas d’un côté ou à un angle
vertical. Tirez toujours tout droit.ATTENTION
• Fixez une sangle de remorquage
au crochet de remorquage.
• Si vous utilisez une partie de
votre véhicule autre que les
crochets de remorquage aux fins
de remorquage, cela risque
d’endommager la caisse de votre
véhicule.
• Utilisez uniquement un câble ou
une chaîne destiné(e)
spécifiquement à être utilisé(e)
pour le remorquage de véhicules.
Fixez solidement le câble ou la
chaîne au crocher de remorquage
fourni.AVERTISSEMENT
Soyez extrêmement prudent lors du
remorquage du véhicule.
• Evitez les démarrages brutaux ou
des manœuvres brusques qui
solliciteraient excessivement le
crochet de remorquage
d’urgence ainsi que le câble ou la
chaîne de remorquage. Le
crochet ainsi que le câble ou la
chaîne de remorquage peuvent
casser et provoquer des dégâts
ou des blessures graves.
• Si le véhicule immobilisé pour
cause d’avarie ne peut pas être
déplacé, cessez le remorquage.
Prenez contact avec un
concessionnaire HYUNDAI agréé
ou un service de dépannage
commercial pour qu’ils vous
prêtent assistance.
• Remorquez le véhicule aussi
droit que possible.
• Eloignez vous du véhicule au
cours du remorquage.
Page 312 of 423

619
Que faire en cas d’urgence

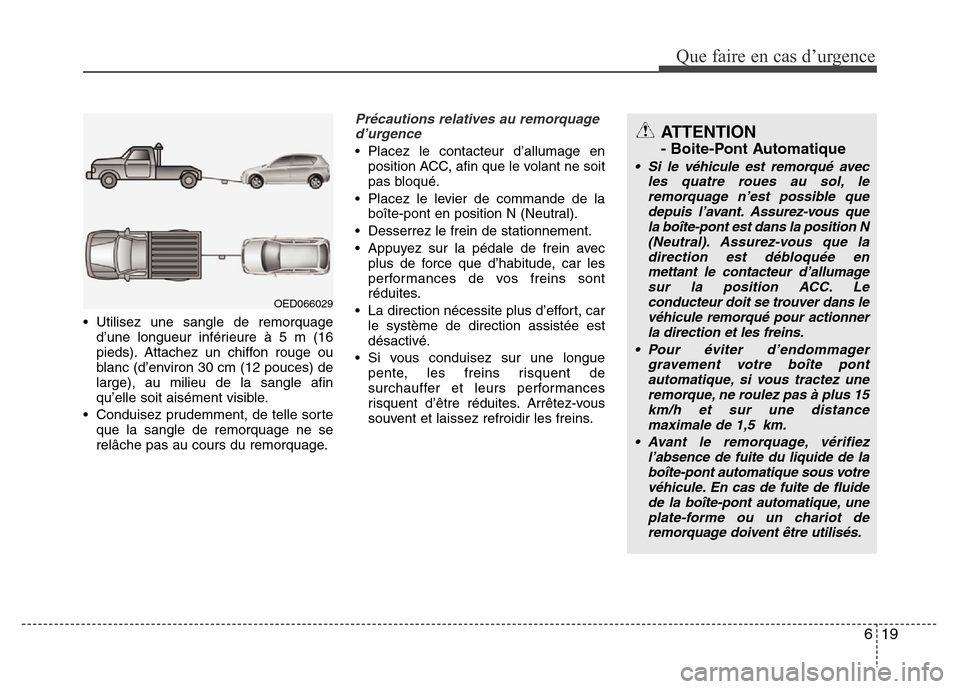

• Utilisez une sangle de remorquage
d’une longueur inférieure à 5 m (16
pieds). Attachez un chiffon rouge ou
blanc (d’environ 30 cm (12 pouces) de
large), au milieu de la sangle afin
qu’elle soit aisément visible.
• Conduisez prudemment, de telle sorte
que la sangle de remorquage ne se
relâche pas au cours du remorquage.
Précautions relatives au remorquage
d’urgence
• Placez le contacteur d’allumage en
position ACC, afin que le volant ne soit
pas bloqué.
• Placez le levier de commande de la
boîte-pont en position N (Neutral).
• Desserrez le frein de stationnement.
• Appuyez sur la pédale de frein avec
plus de force que d’habitude, car les
performances de vos freins sont
réduites.
• La direction nécessite plus d’effort, car
le système de direction assistée est
désactivé.
• Si vous conduisez sur une longue
pente, les freins risquent de
surchauffer et leurs performances
risquent d’être réduites. Arrêtez-vous
souvent et laissez refroidir les freins.
ATTENTION
- Boite-Pont Automatique
• Si le véhicule est remorqué avec
les quatre roues au sol, le
remorquage n’est possible que
depuis l’avant. Assurez-vous que
la boîte-pont est dans la position N
(Neutral). Assurez-vous que la
direction est débloquée en
mettant le contacteur d’allumage
sur la position ACC. Le
conducteur doit se trouver dans le
véhicule remorqué pour actionner
la direction et les freins.
• Pour éviter d’endommager
gravement votre boîte pont
automatique, si vous tractez une
remorque, ne roulez pas à plus 15
km/h et sur une distance
maximale de 1,5 km.
• Avant le remorquage, vérifiez
l’absence de fuite du liquide de la
boîte-pont automatique sous votre
véhicule. En cas de fuite de fluide
de la boîte-pont automatique, une
plate-forme ou un chariot de
remorquage doivent être utilisés.
OED066029
Page 313 of 423

Que faire en cas d’urgence
20 6
ARTICLES EN CAS D'URGENCE (LE CAS ÉCHÉANT)
Le véhicule contient des articles d’urgence
destinés aux situations d’urgence.
Extincteur
En cas d’incendie de faible ampleur et si
vous voulez utilisez l’extincteur, suivez
scrupuleusement les étapes suivantes.
1. Tirez la goupille située au sommet de
l’extincteur qui permet d’empêcher un
appui accidentel sur la poignée.
2. Dirigez toujours la lance vers la base
du feu.
3. Placez-vous à environ 2,5 m (8 pieds)
du feu et appuyez sur la poignée pour
utiliser l’extincteur. Si vous relâchez la
poignée, la projection s’interrompt.
4. Agitez la lance d’avant en arrière en la
dirigeant vers la base du feu. Lorsque
le feu semble éteint, rester malgré tout
vigilant et assûrez-vous qu’il ne
reprenne pas.
Kit de premier secours
Le kit contient des objets de premier
secours tels que ciseaux, bandes,
sparadrap, etc. afin de venir en aide à
une personne blessée.
Triangle de présignalisation
Lorsque le véhicule est stationné sur le
bord de la route en raison d’un problème,
placez le triangle de présignalisation sur
la route pour prévenir les véhicules
venant en sens inverse.
Manomètre pour pneus
(le cas échéant)
Lors d’une utilisation quotidienne, les
pneus se dégonflent de façon normale.
Vous aurez certainement à les regonfler
légèrement de temps en temps. Ce n’est
pas un signe de fuite mais d’usage
normal. Vérifiez toujours la pression de
gonflage des pneusà froid car la pression
augmente avec la température.Pour vérifier la pression des pneus,
suivez les étapes décrites ci-dessous;
1. Dévissez le bouchon de valve de
gonflage situé sur la jante du pneu.
2. Appuyez et maintenez le manomètre
contre la valve du pneu. Une petite
quantité d’air s’échappera au début et
une quantité plus importante si vous
n’appuyez pas fermement sur le
manomètre.
3. Une pression ferme activera le
manomètre.
4. Relevez la pression du pneu sur le
manomètre pour savoir s'il est sous-
gonflé ou surgonflé.
5. Réglez la pression des pneus
conformément aux pressions
spécifiées. Reportez-vous à la section
8, « Pneus et roues ».
6. Revissez le bouchon de valve de
gonflage.
Page 314 of 423

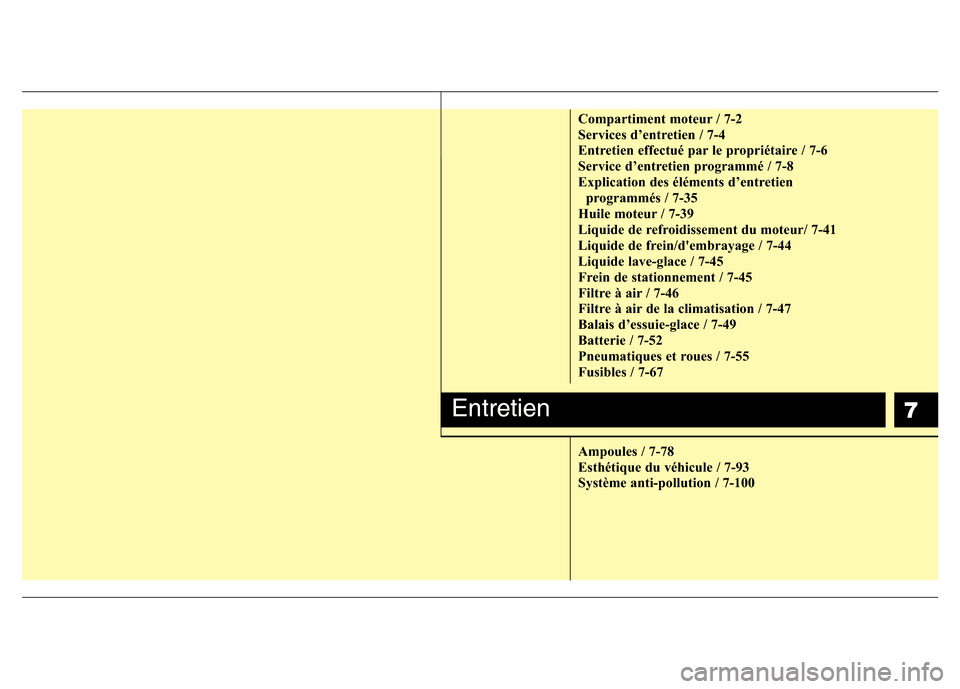

7
Compartiment moteur / 7-2
Services d’entretien / 7-4
Entretien effectué par le propriétaire / 7-6
Service d’entretien programmé / 7-8
Explication des éléments d’entretien
programmés / 7-35
Huile moteur / 7-39
Liquide de refroidissement du moteur/ 7-41
Liquide de frein/d'embrayage / 7-44
Liquide lave-glace / 7-45
Frein de stationnement / 7-45
Filtre à air / 7-46
Filtre à air de la climatisation / 7-47
Balais d’essuie-glace / 7-49
Batterie / 7-52
Pneumatiques et roues / 7-55
Fusibles / 7-67
Ampoules / 7-78
Esthétique du véhicule / 7-93
Système anti-pollution / 7-100
Entretien
Page 315 of 423

Entretien
2 7

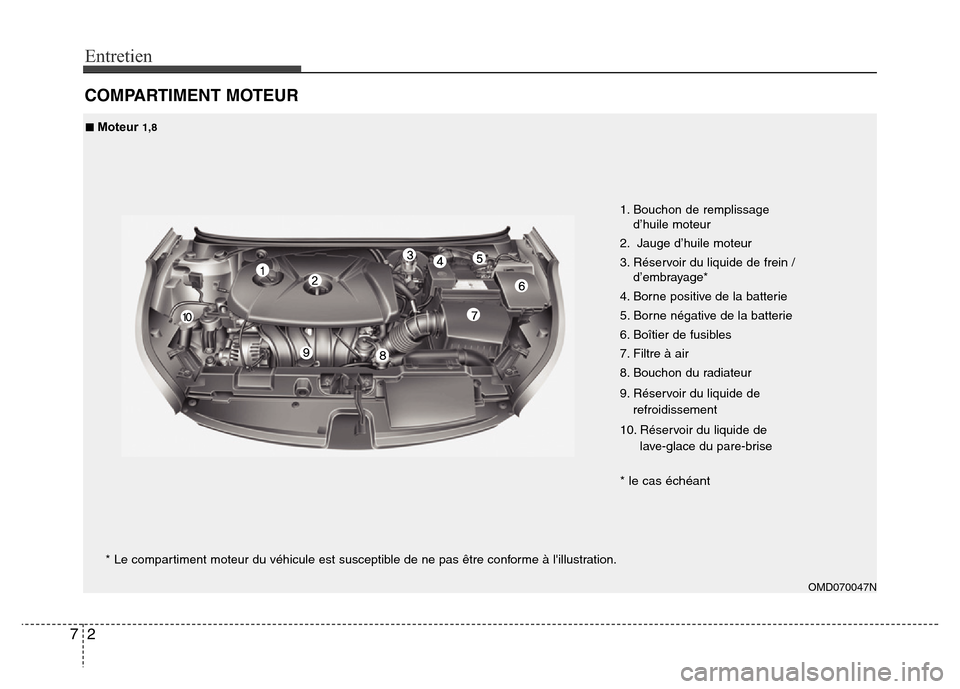

COMPARTIMENT MOTEUR
OMD070047N
* Le compartiment moteur du véhicule est susceptible de ne pas être conforme à l'illustration.1. Bouchon de remplissage
d’huile moteur
2. Jauge d’huile moteur
3. Réservoir du liquide de frein /
d’embrayage*
4. Borne positive de la batterie
5.Borne négative de la batterie
6. Boîtier de fusibles
7. Filtre à air
8. Bouchon du radiateur
9. Réservoir du liquide de
refroidissement
10. Réservoir du liquide de
lave-glace du pare-brise
* le cas échéant
■■Moteur 1,8
Page 316 of 423

73
Entretien

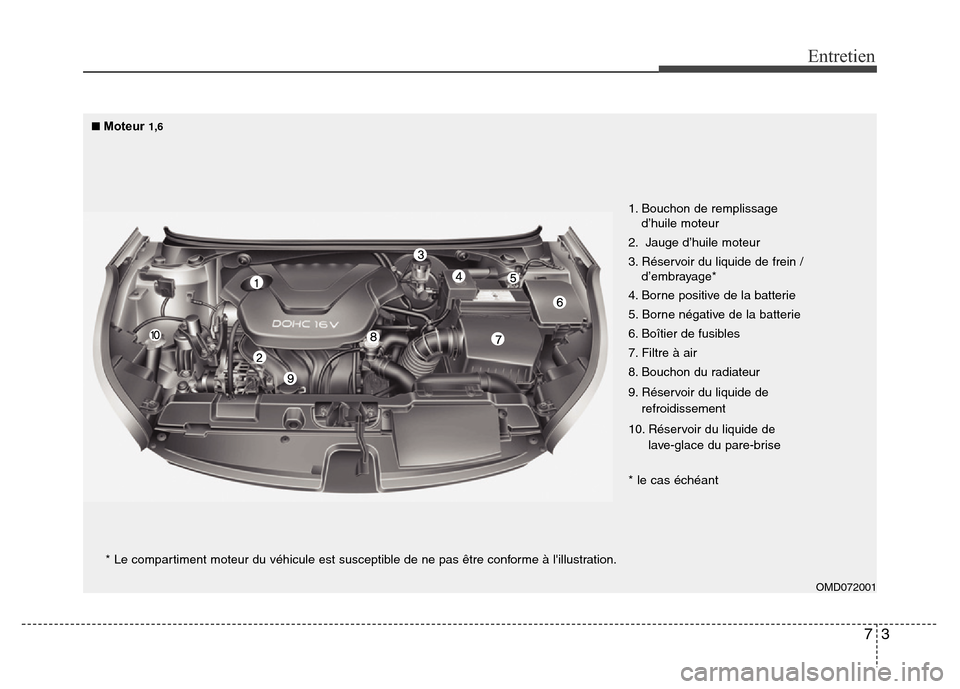

OMD072001
* Le compartiment moteur du véhicule est susceptible de ne pas être conforme à l'illustration.1. Bouchon de remplissage
d’huile moteur
2. Jauge d’huile moteur
3. Réservoir du liquide de frein /
d’embrayage*
4. Borne positive de la batterie
5.Borne négative de la batterie
6. Boîtier de fusibles
7. Filtre à air
8. Bouchon du radiateur
9. Réservoir du liquide de
refroidissement
10. Réservoir du liquide de
lave-glace du pare-brise
* le cas échéant
■■Moteur 1,6
Page 317 of 423

Entretien
4 7

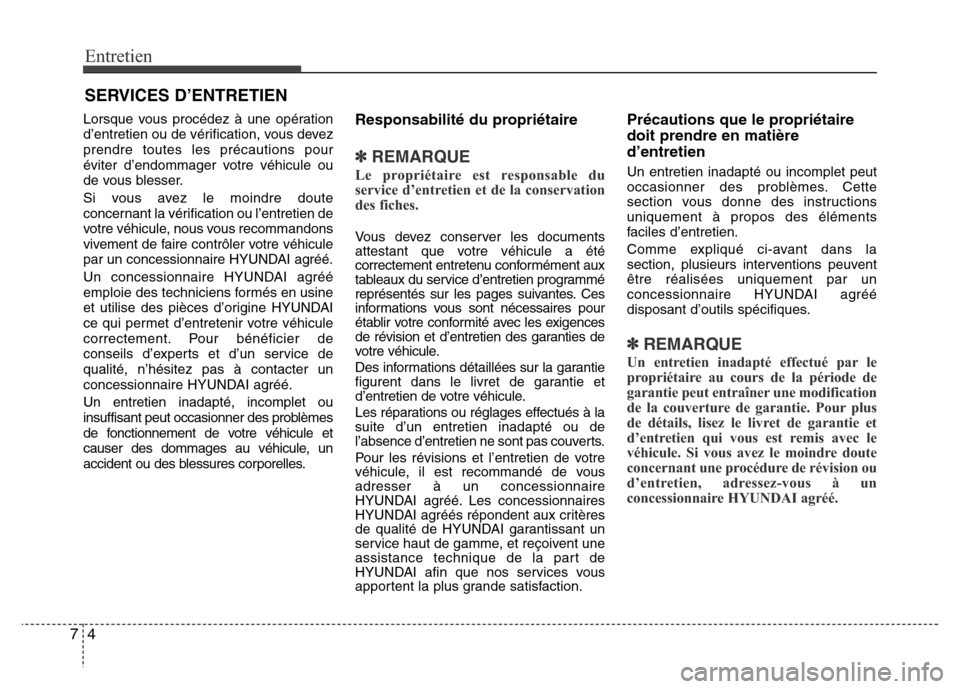

SERVICES D’ENTRETIEN
Lorsque vous procédez à une opération
d’entretien ou de vérification, vous devez
prendre toutes les précautions pour
éviter d’endommager votre véhicule ou
de vous blesser.
Si vous avez le moindre doute
concernant la vérification ou l’entretien de
votre véhicule, nous vous recommandons
vivement de faire contrôler votre véhicule
par un concessionnaire HYUNDAI agréé.
Un concessionnaire HYUNDAI agréé
emploie des techniciens formés en usine
et utilise des pièces d’origine HYUNDAI
ce qui permet d’entretenir votre véhicule
correctement. Pour bénéficier de
conseils d’experts et d’un service de
qualité, n’hésitez pas à contacter un
concessionnaire HYUNDAI agréé.
Un entretien inadapté, incomplet ou
insuffisant peut occasionner des problèmes
de fonctionnement de votre véhicule et
causer des dommages au véhicule, un
accident ou des blessures corporelles.Responsabilité du propriétaire
✽REMARQUE
Le propriétaire est responsable du
service d’entretien et de la conservation
des fiches.
Vous devez conserver les documents
attestant que votre véhicule a été
correctement entretenu conformément aux
tableaux du service d’entretien programmé
représentés sur les pages suivantes. Ces
informations vous sont nécessaires pour
établir votre conformité avec les exigences
de révision et d’entretien des garanties de
votre véhicule.
Des informations détaillées sur la garantie
figurent dans le livret de garantie et
d’entretien de votre véhicule.
Les réparations ou réglages effectués à la
suite d’un entretien inadapté ou de
l’absence d’entretien ne sont pas couverts.
Pour les révisions et l’entretien de votre
véhicule, il est recommandé de vous
adresser à un concessionnaire
HYUNDAI agréé. Les concessionnaires
HYUNDAI agréés répondent aux critères
de qualité de HYUNDAI garantissant un
service haut de gamme, et reçoivent une
assistance technique de la part de
HYUNDAI afin que nos services vous
apportent la plus grande satisfaction.
Précautions que le propriétaire
doit prendre en matière
d’entretien
Un entretien inadapté ou incomplet peut
occasionner des problèmes. Cette
section vous donne des instructions
uniquement à propos des éléments
faciles d’entretien.
Comme expliqué ci-avant dans la
section, plusieurs interventions peuvent
être réalisées uniquement par un
concessionnaire HYUNDAI agréé
disposant d’outils spécifiques.
✽REMARQUE
Un entretien inadapté effectué par le
propriétaire au cours de la période de
garantie peut entraîner une modification
de la couverture de garantie. Pour plus
de détails, lisez le livret de garantie et
d’entretien qui vous est remis avec le
véhicule. Si vous avez le moindre doute
concernant une procédure de révision ou
d’entretien, adressez-vous à un
concessionnaire HYUNDAI agréé.
Page 318 of 423

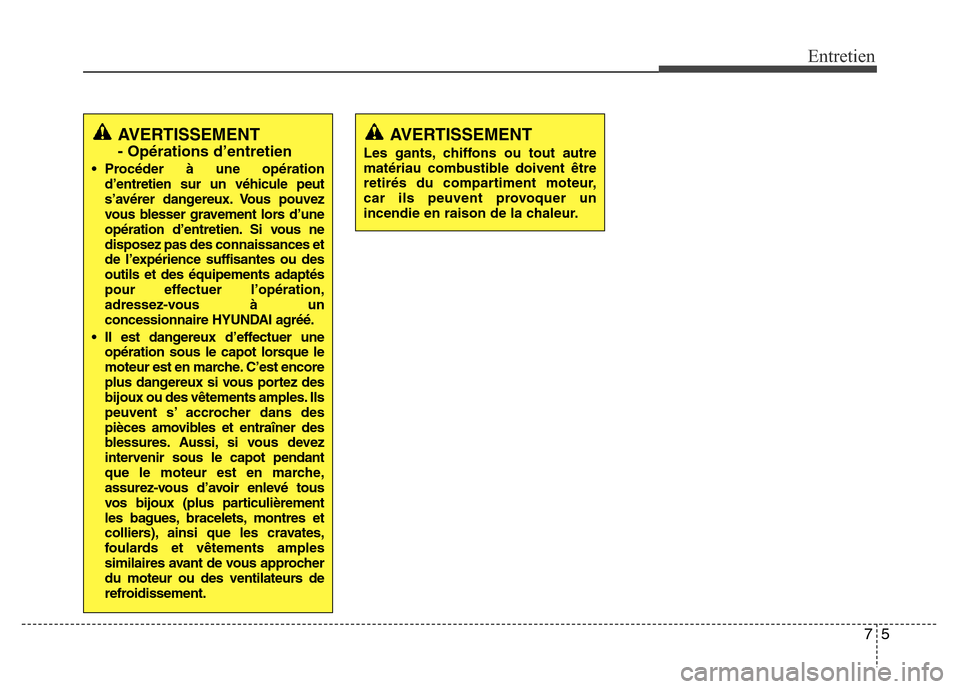

75
Entretien
AVERTISSEMENT
- Opérations d’entretien
• Procéder à une opération
d’entretien sur un véhicule peut
s’avérer dangereux. Vous pouvez
vous blesser gravement lors d’une
opération d’entretien. Si vous ne
disposez pas des connaissances et
de l’expérience suffisantes ou des
outils et des équipements adaptés
pour effectuer l’opération,
adressez-vous à un
concessionnaire HYUNDAI agréé.
• Il est dangereux d’effectuer une
opération sous le capot lorsque le
moteur est en marche. C’est encore
plus dangereux si vous portez des
bijoux ou des vêtements amples. Ils
peuvent s’ accrocher dans des
pièces amovibles et entraîner des
blessures. Aussi, si vous devez
intervenir sous le capot pendant
que le moteur est en marche,
assurez-vous d’avoir enlevé tous
vos bijoux (plus particulièrement
les bagues, bracelets, montres et
colliers), ainsi que les cravates,
foulards et vêtements amples
similaires avant de vous approcher
du moteur ou des ventilateurs de
refroidissement.
AVERTISSEMENT
Les gants, chiffons ou tout autre
matériau combustible doivent être
retirés du compartiment moteur,
car ils peuvent provoquer un
incendie en raison de la chaleur.
Page 319 of 423

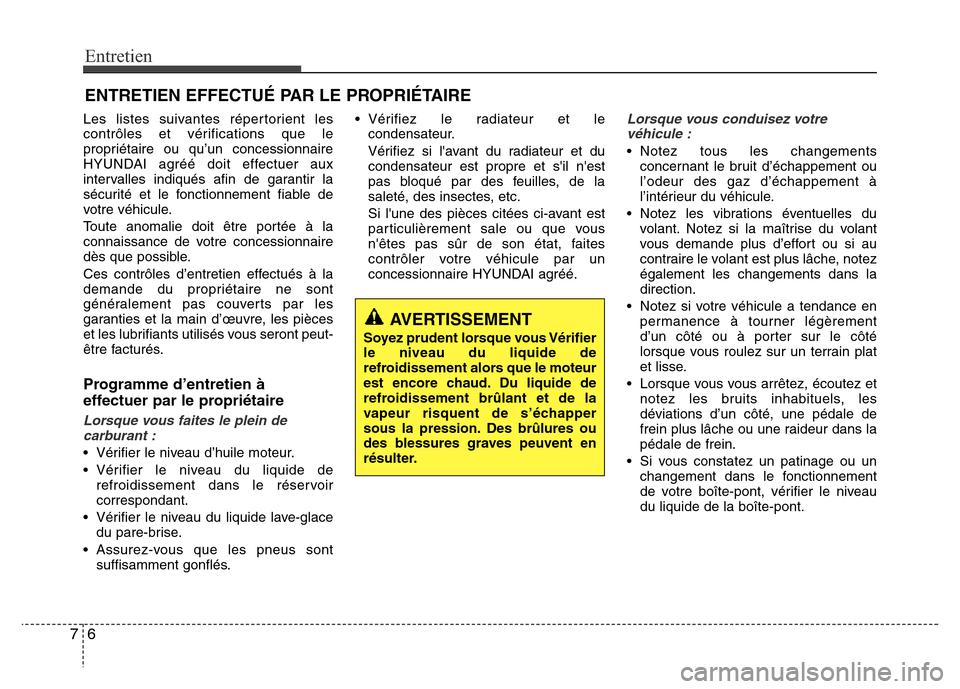

Entretien
6 7
ENTRETIEN EFFECTUÉ PAR LE PROPRIÉTAIRE
Les listes suivantes répertorient les
contrôles et vérifications que le
propriétaire ou qu’un concessionnaire
HYUNDAI agréé doit effectuer aux
intervalles indiqués afin de garantir la
sécurité et le fonctionnement fiable de
votre véhicule.
Toute anomalie doit être portée à la
connaissance de votre concessionnaire
dès que possible.
Ces contrôles d’entretien effectués à la
demande du propriétaire ne sont
généralement pas couverts par les
garanties et la main d’œuvre, les pièces
et les lubrifiants utilisés vous seront peut-
être facturés.
Programme d’entretien à
effectuer par le propriétaire
Lorsque vous faites le plein de
carburant :
• Vérifier le niveau d’huile moteur.
• Vérifier le niveau du liquide de
refroidissement dans le réservoir
correspondant.
• Vérifier le niveau du liquide lave-glace
du pare-brise.
• Assurez-vous que les pneus sont
suffisamment gonflés.• Vérifiez le radiateur et le
condensateur.
Vérifiez si l'avant du radiateur et du
condensateur est propre et s'il n'est
pas bloqué par des feuilles, de la
saleté, des insectes, etc.
Si l'une des pièces citées ci-avant est
particulièrement sale ou que vous
n'êtes pas sûr de son état, faites
contrôler votre véhicule par un
concessionnaire HYUNDAI agréé.
Lorsque vous conduisez votre
véhicule :
• Notez tous les changements
concernant le bruit d’échappement ou
l’odeur des gaz d’échappement à
l’intérieur du véhicule.
• Notez les vibrations éventuelles du
volant. Notez si la maîtrise du volant
vous demande plus d’effort ou si au
contraire le volant est plus lâche, notez
également les changements dans la
direction.
• Notez si votre véhicule a tendance en
permanence à tourner légèrement
d’un côté ou à porter sur le côté
lorsque vous roulez sur un terrain plat
et lisse.
• Lorsque vous vous arrêtez, écoutez et
notez les bruits inhabituels, les
déviations d’un côté, une pédale de
frein plus lâche ou une raideur dans la
pédale de frein.
• Si vous constatez un patinage ou un
changement dans le fonctionnement
de votre boîte-pont, vérifier le niveau
du liquide de la boîte-pont.
AVERTISSEMENT
Soyez prudent lorsque vous Vérifier
le niveau du liquide de
refroidissement alors que le moteur
est encore chaud. Du liquide de
refroidissement brûlant et de la
vapeur risquent de s’échapper
sous la pression. Des brûlures ou
des blessures graves peuvent en
résulter.
Page 320 of 423

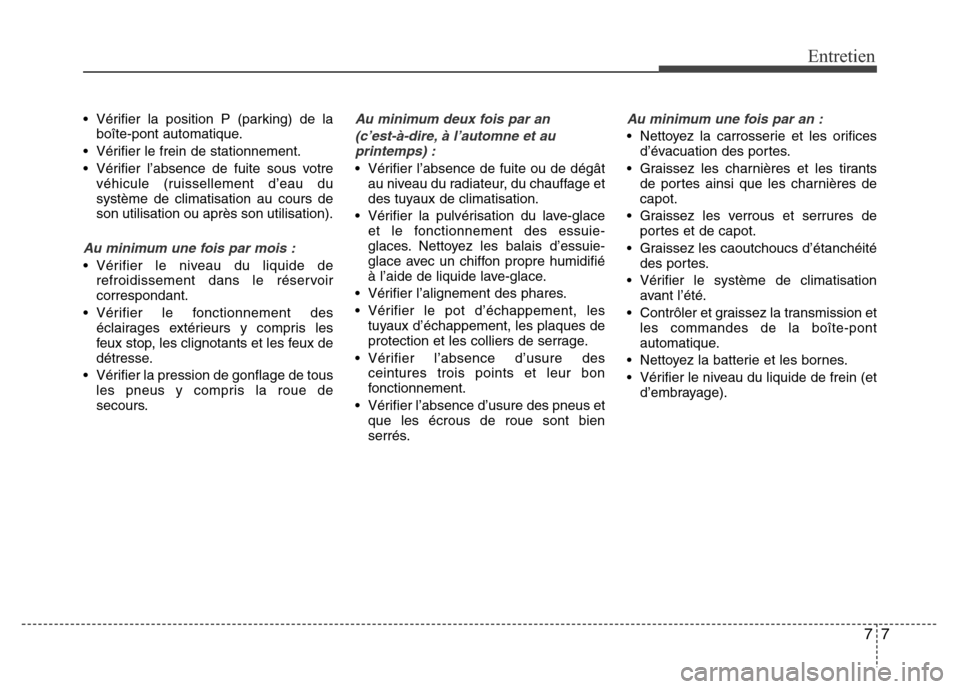

77
Entretien
• Vérifier la position P (parking) de la
boîte-pont automatique.
• Vérifier le frein de stationnement.
• Vérifier l’absence de fuite sous votre
véhicule (ruissellement d’eau du
système de climatisation au cours de
son utilisation ou après son utilisation).
Au minimum une fois par mois :
• Vérifier le niveau du liquide de
refroidissement dans le réservoir
correspondant.
• Vérifier le fonctionnement des
éclairages extérieurs y compris les
feux stop, les clignotants et les feux de
détresse.
• Vérifier la pression de gonflage de tous
les pneus y compris la roue de
secours.
Au minimum deux fois par an
(c’est-à-dire, à l’automne et au
printemps) :
• Vérifier l’absence de fuite ou de dégât
au niveau du radiateur, du chauffage et
des tuyaux de climatisation.
• Vérifier la pulvérisation du lave-glace
et le fonctionnement des essuie-
glaces. Nettoyez les balais d’essuie-
glace avec un chiffon propre humidifié
à l’aide de liquide lave-glace.
• Vérifier l’alignement des phares.
• Vérifier le pot d’échappement, les
tuyaux d’échappement, les plaques de
protection et les colliers de serrage.
• Vérifier l’absence d’usure des
ceintures trois points et leur bon
fonctionnement.
• Vérifier l’absence d’usure des pneus et
que les écrous de roue sont bien
serrés.
Au minimum une fois par an :
• Nettoyez la carrosserie et les orifices
d’évacuation des portes.
• Graissez les charnières et les tirants
de portes ainsi que les charnières de
capot.
• Graissez les verrous et serrures de
portes et de capot.
• Graissez les caoutchoucs d’étanchéité
des portes.
• Vérifier le système de climatisation
avant l’été.
• Contrôler et graissez la transmission et
les commandes de la boîte-pont
automatique.
• Nettoyez la batterie et les bornes.
• Vérifier le niveau du liquide de frein (et
d’embrayage).
