Hyundai Elantra 2011 Manuel du propriétaire (in French)

561
Conduire votre véhicule

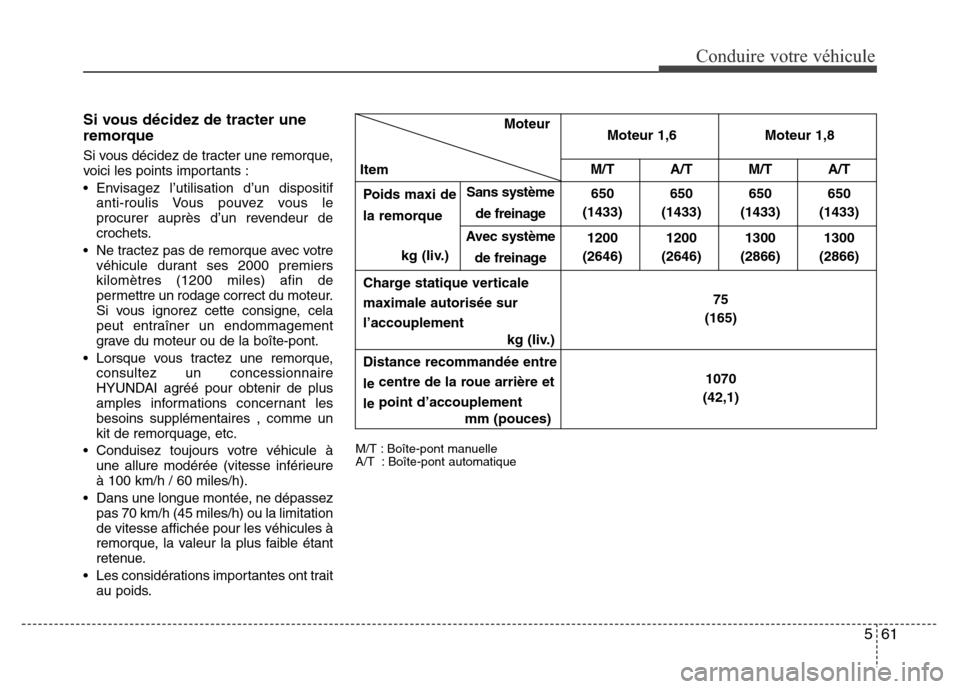

Si vous décidez de tracter une
remorque
Si vous décidez de tracter une remorque,
voici les points importants :
• Envisagez l’utilisation d’un dispositif
anti-roulis Vous pouvez vous le
procurer auprès d’un revendeur de
crochets.
• Ne tractez pas de remorque avec votre
véhicule durant ses 2000 premiers
kilomètres (1200 miles) afin de
permettre un rodage correct du moteur.
Si vous ignorez cette consigne, cela
peut entraîner un endommagement
grave du moteur ou de la boîte-pont.
• Lorsque vous tractez une remorque,
consultez un concessionnaire
HYUNDAI agréé pour obtenir de plus
amples informations concernant les
besoins supplémentaires , comme un
kit de remorquage, etc.
• Conduisez toujours votre véhicule à
une allure modérée (vitesse inférieure
à 100 km/h / 60 miles/h).
• Dans une longue montée, ne dépassez
pas 70 km/h (45 miles/h) ou la limitation
de vitesse affichée pour les véhicules à
remorque, la valeur la plus faible étant
retenue.
• Les considérations importantes ont trait
au poids.
M/T : Boîte-pont manuelle
A/T : Boîte-pont automatique
Moteur
ItemMoteur 1,6Moteur 1,8
M/T A/TM/T A/T
Poids maxi de
la remorque
kg (Iiv.)Sans système
de freinage650
(1433)
650
(1433)650
(1433)650
(1433)
Avec système
de freinage1200
(2646)
1200
(2646)1300
(2866)1300
(2866)
Charge statique verticale
maximale autorisée sur
l’accouplement
kg (Iiv.)75
(165)
Distance recommandée entre
le centre de la roue arrière et
le point d’accouplement
mm (pouces)1070
(42,1)

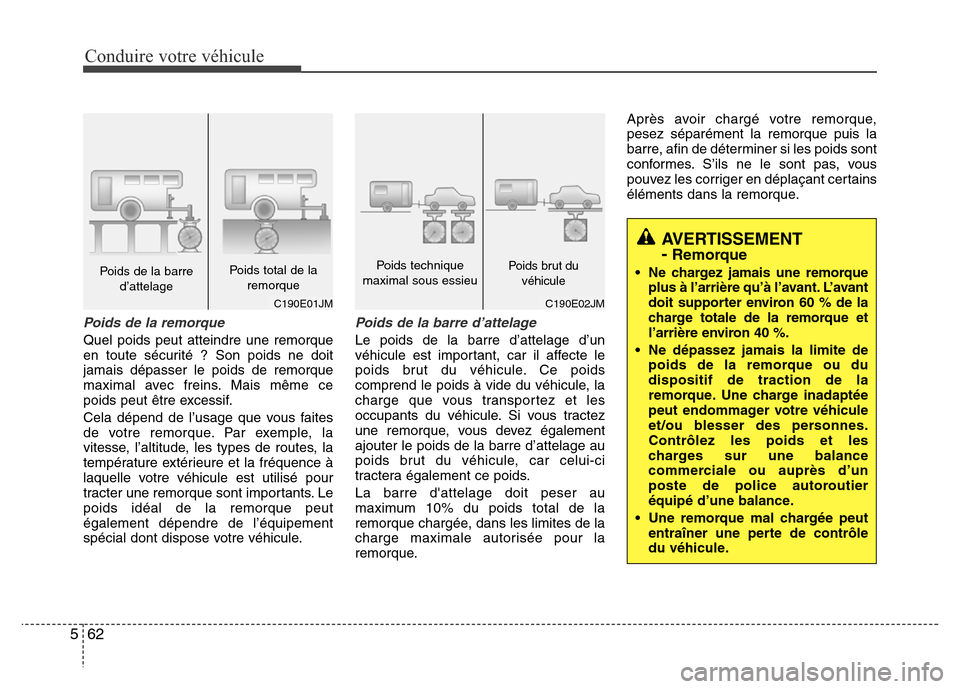

Conduire votre véhicule
62 5
Poids de la remorque
Quel poids peut atteindre une remorque
en toute sécurité ? Son poids ne doit
jamais dépasser le poids de remorque
maximal avec freins. Mais même ce
poids peut être excessif.
Cela dépend de l’usage que vous faites
de votre remorque. Par exemple, la
vitesse, l’altitude, les types de routes, la
température extérieure et la fréquence à
laquelle votre véhicule est utilisé pour
tracter une remorque sont importants. Le
poids idéal de la remorque peut
également dépendre de l’équipement
spécial dont dispose votre véhicule.
Poids de la barre d’attelage
Le poids de la barre d’attelage d’un
véhicule est important, car il affecte le
poids brut du véhicule. Ce poids
comprend le poids à vide du véhicule, la
charge que vous transportez et les
occupants du véhicule. Si vous tractez
une remorque, vous devez également
ajouter le poids de la barre d’attelage au
poids brut du véhicule, car celui-ci
tractera également ce poids.
La barre d'attelage doit peser au
maximum 10% du poids total de la
remorque chargée, dans les limites de la
charge maximale autorisée pour la
remorque.Après avoir chargé votre remorque,
pesez séparément la remorque puis la
barre, afin de déterminer si les poids sont
conformes. S’ils ne le sont pas, vous
pouvez les corriger en déplaçant certains
éléments dans la remorque.
C190E01JM
Poids de la barre
d’attelagePoids total de la
remorque
AVERTISSEMENT
- Remorque
• Ne chargez jamais une remorque
plus à l’arrière qu’à l’avant. L’avant
doit supporter environ 60 % de la
charge totale de la remorque et
l’arrière environ 40 %.
• Ne dépassez jamais la limite de
poids de la remorque ou du
dispositif de traction de la
remorque. Une charge inadaptée
peut endommager votre véhicule
et/ou blesser des personnes.
Contrôlez les poids et les
charges sur une balance
commerciale ou auprès d’un
poste de police autoroutier
équipé d’une balance.
• Une remorque mal chargée peut
entraîner une perte de contrôle
du véhicule.
C190E02JM
Poids technique
maximal sous essieuPoids brut du
véhicule

563
Conduire votre véhicule

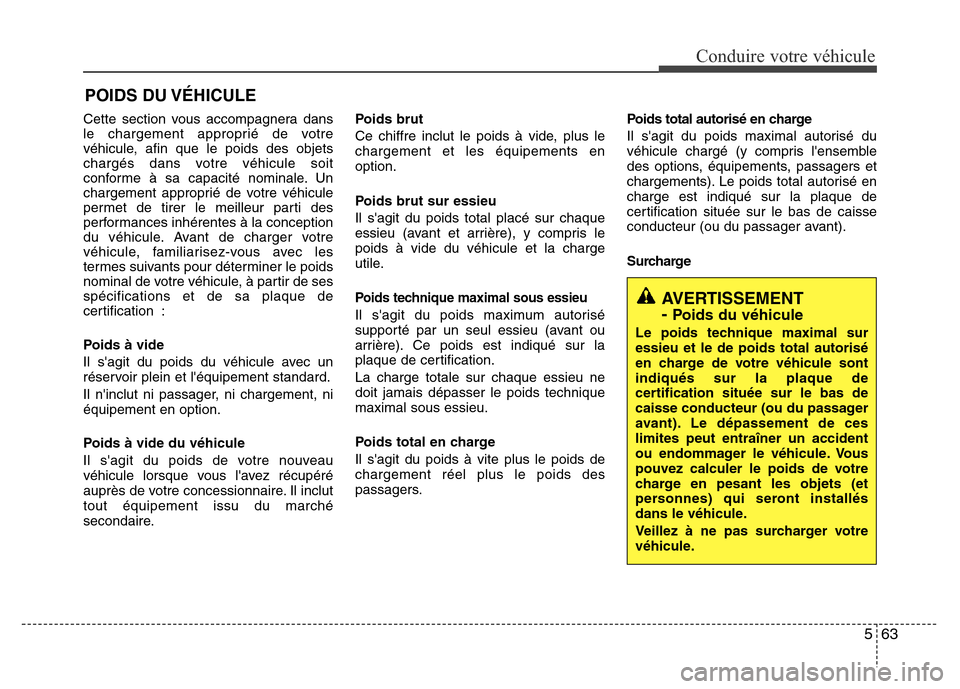

Cette section vous accompagnera dans
le chargement approprié de votre
véhicule, afin que le poids des objets
chargés dans votre véhicule soit
conforme à sa capacité nominale. Un
chargement approprié de votre véhicule
permet de tirer le meilleur parti des
performances inhérentes à la conception
du véhicule. Avant de charger votre
véhicule, familiarisez-vous avec les
termes suivants pour déterminer le poids
nominal de votre véhicule, à partir de ses
spécifications et de sa plaque de
certification :
Poids à vide
Il s'agit du poids du véhicule avec un
réservoir plein et l'équipement standard.
Il n'inclut ni passager, ni chargement, ni
équipement en option.
Poids à vide du véhicule
Il s'agit du poids de votre nouveau
véhicule lorsque vous l'avez récupéré
auprès de votre concessionnaire. Il inclut
tout équipement issu du marché
secondaire.Poids brut
Ce chiffre inclut le poids à vide, plus le
chargement et les équipements en
option.
Poids brut sur essieu
Il s'agit du poids total placé sur chaque
essieu (avant et arrière), y compris le
poids à vide du véhicule et la charge
utile.
Poids technique maximal sous essieu
Il s'agit du poids maximum autorisé
supporté par un seul essieu (avant ou
arrière). Ce poids est indiqué sur la
plaque de certification.
La charge totale sur chaque essieu ne
doit jamais dépasser le poids technique
maximal sous essieu.
Poids total en charge
Il s'agit du poids à vite plus le poids de
chargement réel plus le poids des
passagers.Poids total autorisé en charge
Il s'agit du poids maximal autorisé du
véhicule chargé (y compris l'ensemble
des options, équipements, passagers et
chargements). Le poids total autorisé en
charge est indiqué sur la plaque de
certification située sur le bas de caisse
conducteur (ou du passager avant).
Surcharge
POIDS DU VÉHICULE
AVERTISSEMENT
-
Poids du véhicule
Le poids technique maximal sur
essieu et le de poids total autorisé
en charge de votre véhicule sont
indiqués sur la plaque de
certification située sur le bas de
caisse conducteur (ou du passager
avant). Le dépassement de ces
limites peut entraîner un accident
ou endommager le véhicule. Vous
pouvez calculer le poids de votre
charge en pesant les objets (et
personnes) qui seront installés
dans le véhicule.
Veillez à ne pas surcharger votre
véhicule.

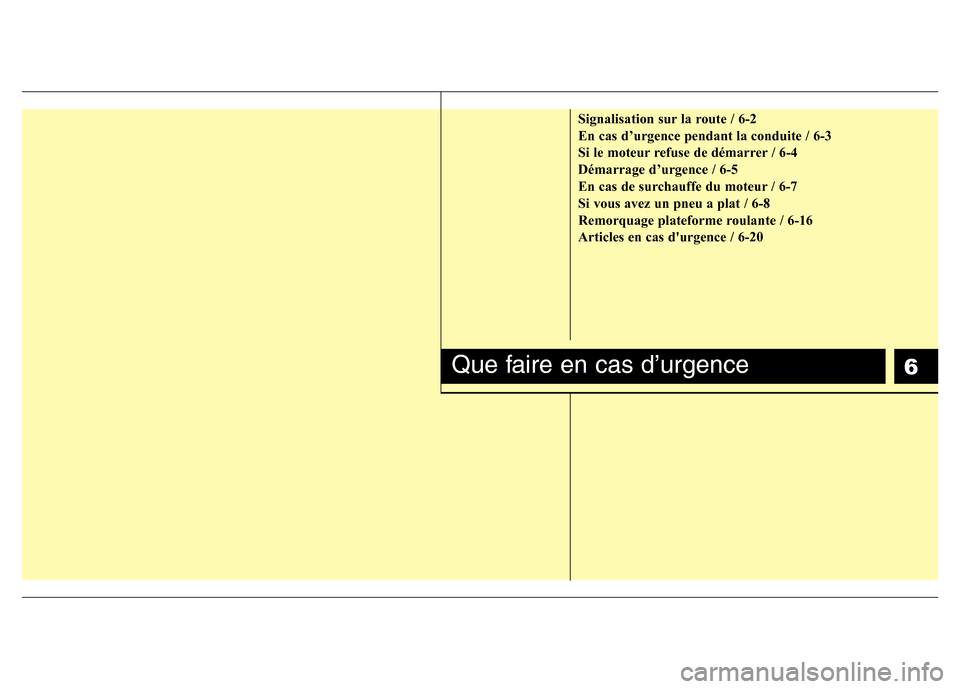

6
Signalisation sur la route / 6-2
En cas d’urgence pendant la conduite / 6-3
Si le moteur refuse de démarrer / 6-4
Démarrage d’urgence / 6-5
En cas de surchauffe du moteur / 6-7
Si vous avez un pneu a plat / 6-8
Remorquage plateforme roulante / 6-16
Articles en cas d'urgence / 6-20
Que faire en cas d’urgence

Que faire en cas d’urgence
2 6

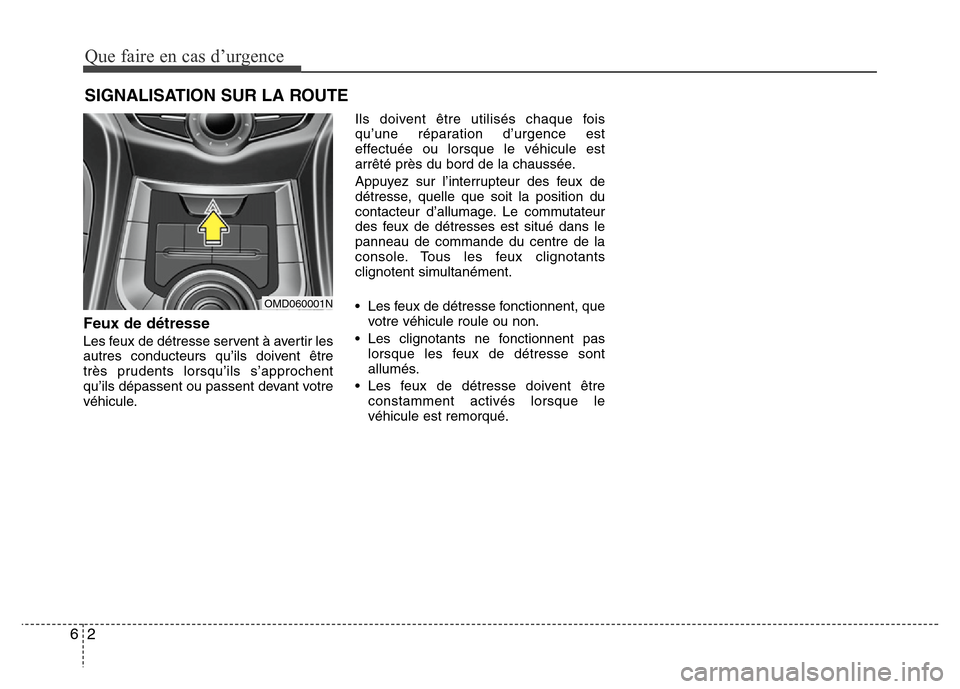

SIGNALISATION SUR LA ROUTE
Feux de détresse
Les feux de détresse servent à avertir les
autres conducteurs qu’ils doivent être
très prudents lorsqu’ils s’approchent
qu’ils dépassent ou passent devant votre
véhicule.Ils doivent être utilisés chaque fois
qu’une réparation d’urgence est
effectuée ou lorsque le véhicule est
arrêté près du bord de la chaussée.
Appuyez sur l’interrupteur des feux de
détresse, quelle que soit la position du
contacteur d’allumage. Le commutateur
des feux de détresses est situé dans le
panneau de commande du centre de la
console. Tous les feux clignotants
clignotent simultanément.
• Les feux de détresse fonctionnent, que
votre véhicule roule ou non.
• Les clignotants ne fonctionnent pas
lorsque les feux de détresse sont
allumés.
• Les feux de détresse doivent être
constamment activés lorsque le
véhicule est remorqué.
OMD060001N

63
Que faire en cas d’urgence

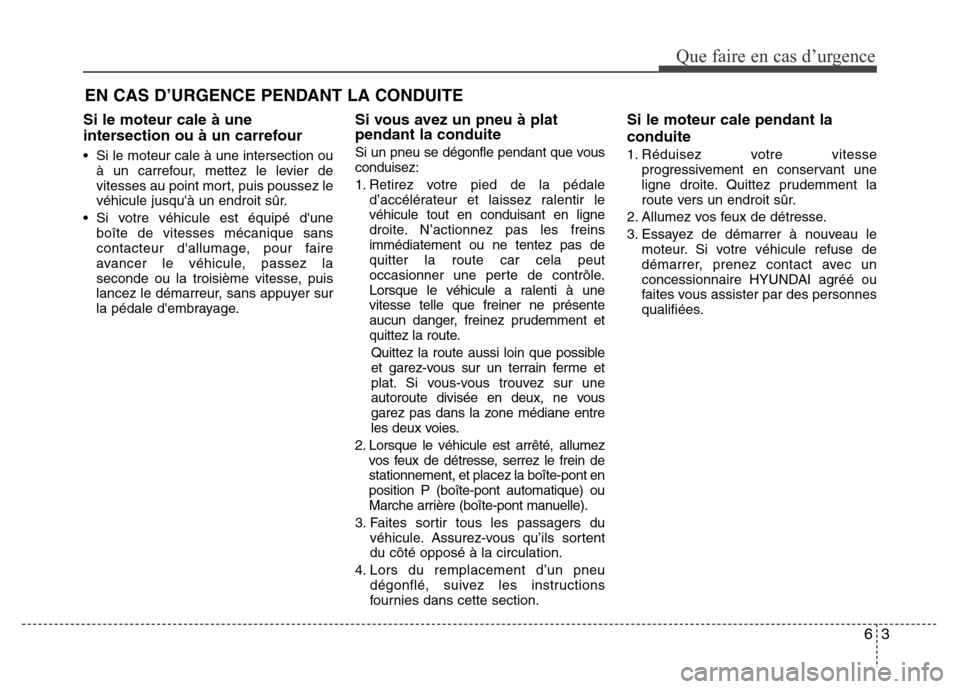

Si le moteur cale à une
intersection ou à un carrefour
• Si le moteur cale à une intersection ou
à un carrefour, mettez le levier de
vitesses au point mort, puis poussez le
véhicule jusqu'à un endroit sûr.
• Si votre véhicule est équipé d'une
boîte de vitesses mécanique sans
contacteur d'allumage, pour faire
avancer le véhicule, passez la
seconde ou la troisième vitesse, puis
lancez le démarreur, sans appuyer sur
la pédale d'embrayage.
Si vous avez un pneu à plat
pendant la conduite
Si un pneu se dégonfle pendant que vous
conduisez:
1. Retirez votre pied de la pédale
d’accélérateur et laissez ralentir le
véhicule tout en conduisant en ligne
droite. N’actionnez pas les freins
immédiatement ou ne tentez pas de
quitter la route car cela peut
occasionner une perte de contrôle.
Lorsque le véhicule a ralenti à une
vitesse telle que freiner ne présente
aucun danger, freinez prudemment et
quittez la route.
Quittez la route aussi loin que possible
et garez-vous sur un terrain ferme et
plat. Si vous-vous trouvez sur une
autoroute divisée en deux, ne vous
garez pas dans la zone médiane entre
les deux voies.
2. Lorsque le véhicule est arrêté, allumez
vos feux de détresse, serrez le frein de
stationnement, et placez la boîte-pont en
position P (boîte-pont automatique) ou
Marche arrière (boîte-pont manuelle).
3. Faites sortir tous les passagers du
véhicule. Assurez-vous qu’ils sortent
du côté opposé à la circulation.
4. Lors du remplacement d’un pneu
dégonflé, suivez les instructions
fournies dans cette section.
Si le moteur cale pendant la
conduite
1. Réduisez votre vitesse
progressivement en conservant une
ligne droite. Quittez prudemment la
route vers un endroit sûr.
2. Allumez vos feux de détresse.
3. Essayez de démarrer à nouveau le
moteur. Si votre véhicule refuse de
démarrer, prenez contact avec un
concessionnaire HYUNDAI agréé ou
faites vous assister par des personnes
qualifiées.
EN CAS D’URGENCE PENDANT LA CONDUITE

Que faire en cas d’urgence
4 6

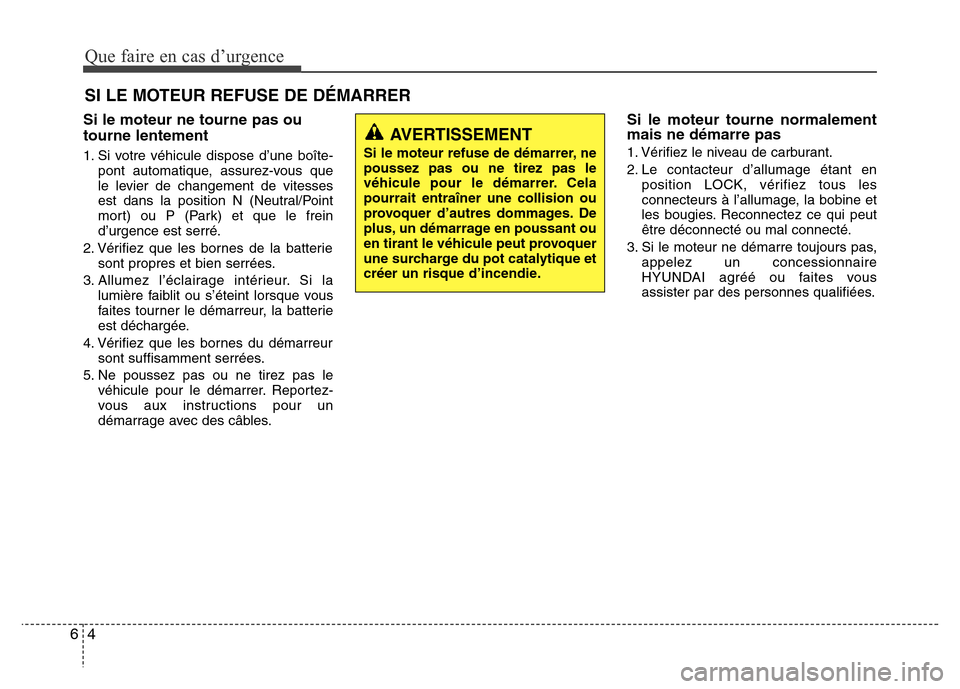

Si le moteur ne tourne pas ou
tourne lentement
1. Si votre véhicule dispose d’une boîte-
pont automatique, assurez-vous que
le levier de changement de vitesses
est dans la position N (Neutral/Point
mort) ou P (Park) et que le frein
d’urgence est serré.
2. Vérifiez que les bornes de la batterie
sont propres et bien serrées.
3. Allumez l’éclairage intérieur. Si la
lumière faiblit ou s’éteint lorsque vous
faites tourner le démarreur, la batterie
est déchargée.
4. Vérifiez que les bornes du démarreur
sont suffisamment serrées.
5. Ne poussez pas ou ne tirez pas le
véhicule pour le démarrer. Reportez-
vous aux instructions pour un
démarrage avec des câbles.
Si le moteur tourne normalement
mais ne démarre pas
1. Vérifiez le niveau de carburant.
2. Le contacteur d’allumage étant en
position LOCK, vérifiez tous les
connecteurs à l’allumage, la bobine et
les bougies. Reconnectez ce qui peut
être déconnecté ou mal connecté.
3. Si le moteur ne démarre toujours pas,
appelez un concessionnaire
HYUNDAI agréé ou faites vous
assister par des personnes qualifiées.
SI LE MOTEUR REFUSE DE DÉMARRER
AVERTISSEMENT
Si le moteur refuse de démarrer, ne
poussez pas ou ne tirez pas le
véhicule pour le démarrer. Cela
pourrait entraîner une collision ou
provoquer d’autres dommages. De
plus, un démarrage en poussant ou
en tirant le véhicule peut provoquer
une surcharge du pot catalytique et
créer un risque d’incendie.

65
Que faire en cas d’urgence

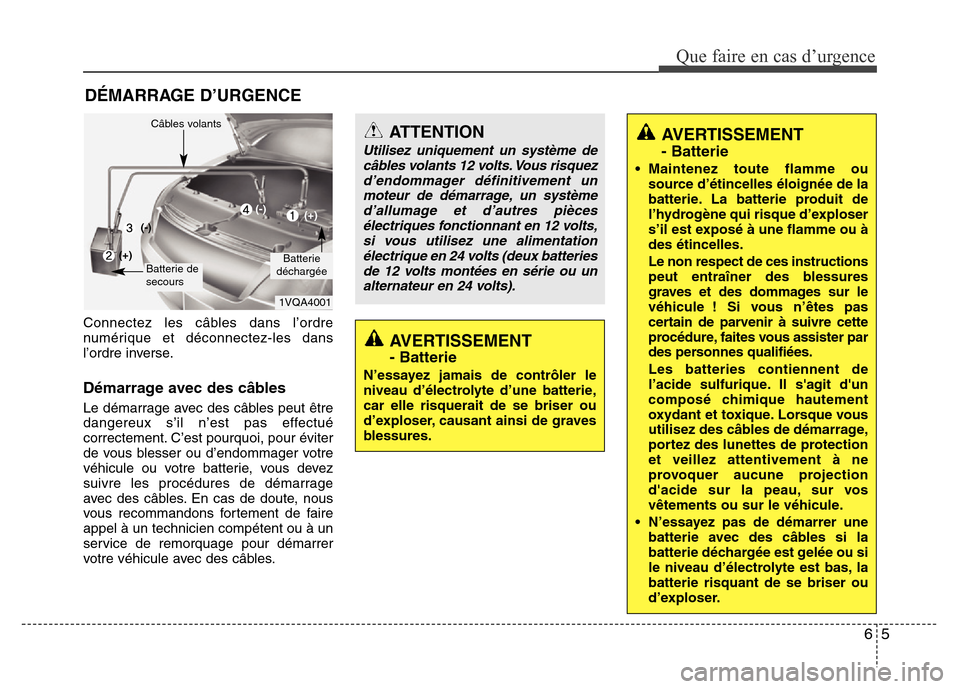

DÉMARRAGE D’URGENCE
Connectez les câbles dans l’ordre
numérique et déconnectez-les dans
l’ordre inverse.
Démarrage avec des câbles
Le démarrage avec des câbles peut être
dangereux s’il n’est pas effectué
correctement. C’est pourquoi, pour éviter
de vous blesser ou d’endommager votre
véhicule ou votre batterie, vous devez
suivre les procédures de démarrage
avec des câbles. En cas de doute, nous
vous recommandons fortement de faire
appel à un technicien compétent ou à un
service de remorquage pour démarrer
votre véhicule avec des câbles.
AVERTISSEMENT
- Batterie
N’essayez jamais de contrôler le
niveau d’électrolyte d’une batterie,
car elle risquerait de se briser ou
d’exploser, causant ainsi de graves
blessures.
ATTENTION
Utilisez uniquement un système de
câbles volants 12 volts. Vous risquez
d’endommager définitivement un
moteur de démarrage, un système
d’allumage et d’autres pièces
électriques fonctionnant en 12 volts,
si vous utilisez une alimentation
électrique en 24 volts (deux batteries
de 12 volts montées en série ou un
alternateur en 24 volts).
1VQA4001
Batterie
déchargée
Câbles volants
Batterie de
secours
(-)
(+)
(+)(-)
AVERTISSEMENT
- Batterie
• Maintenez toute flamme ou
source d’étincelles éloignée de la
batterie. La batterie produit de
l’hydrogène qui risque d’exploser
s’il est exposé à une flamme ou à
des étincelles.
Le non respect de ces instructions
peut entraîner des blessures
graves et des dommages sur le
véhicule ! Si vous n’êtes pas
certain de parvenir à suivre cette
procédure, faites vous assister par
des personnes qualifiées.
Les batteries contiennent de
l’acide sulfurique. Il s'agit d'un
composé chimique hautement
oxydant et toxique. Lorsque vous
utilisez des câbles de démarrage,
portez des lunettes de protection
et veillez attentivement à ne
provoquer aucune projection
d'acide sur la peau, sur vos
vêtements ou sur le véhicule.
• N’essayez pas de démarrer une
batterie avec des câbles si la
batterie déchargée est gelée ou si
le niveau d’électrolyte est bas, la
batterie risquant de se briser ou
d’exploser.

Que faire en cas d’urgence
6 6

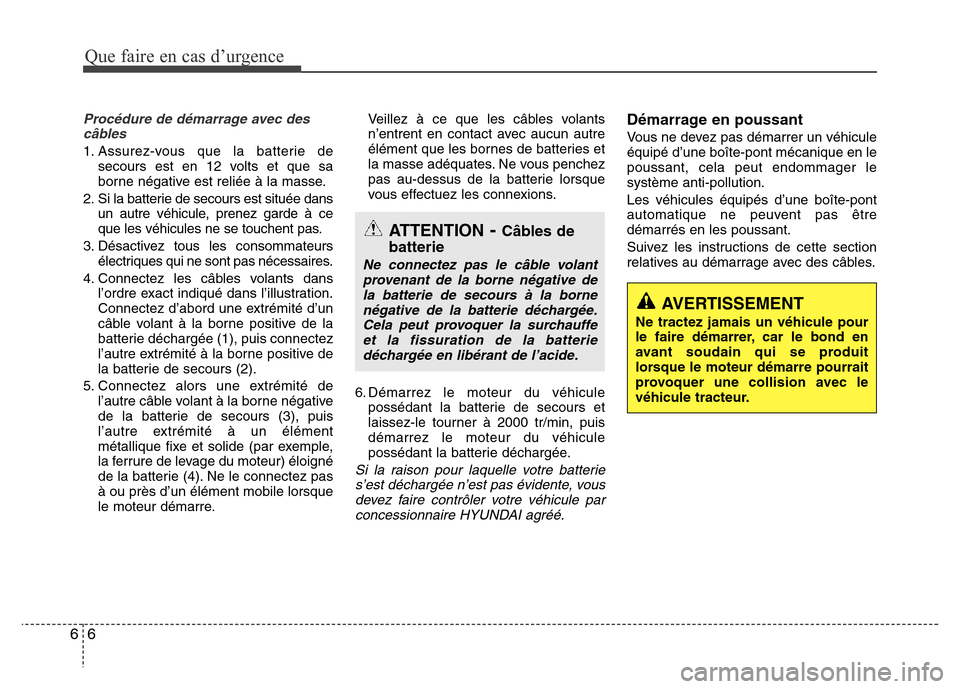

Procédure de démarrage avec des
câbles
1. Assurez-vous que la batterie de
secours est en 12 volts et que sa
borne négative est reliée à la masse.
2. Si la batterie de secours est située dans
un autre véhicule, prenez garde à ce
que les véhicules ne se touchent pas.
3. Désactivez tous les consommateurs
électriques qui ne sont pas nécessaires.
4. Connectez les câbles volants dans
l’ordre exact indiqué dans l’illustration.
Connectez d’abord une extrémité d’un
câble volant à la borne positive de la
batterie déchargée (1), puis connectez
l’autre extrémité à la borne positive de
la batterie de secours (2).
5. Connectez alors une extrémité de
l’autre câble volant à la borne négative
de la batterie de secours (3), puis
l’autre extrémité à un élément
métallique fixe et solide (par exemple,
la ferrure de levage du moteur) éloigné
de la batterie (4). Ne le connectez pas
à ou près d’un élément mobile lorsque
le moteur démarre.Veillez à ce que les câbles volants
n’entrent en contact avec aucun autre
élément que les bornes de batteries et
la masse adéquates. Ne vous penchez
pas au-dessus de la batterie lorsque
vous effectuez les connexions.
6. Démarrez le moteur du véhicule
possédant la batterie de secours et
laissez-le tourner à 2000 tr/min, puis
démarrez le moteur du véhicule
possédant la batterie déchargée.
Si la raison pour laquelle votre batterie
s’est déchargée n’est pas évidente, vous
devez faire contrôler votre véhicule par
concessionnaire HYUNDAI agréé.
Démarrage en poussant
Vous ne devez pas démarrer un véhicule
équipé d’une boîte-pont mécanique en le
poussant, cela peut endommager le
système anti-pollution.
Les véhicules équipés d’une boîte-pont
automatique ne peuvent pas être
démarrés en les poussant.
Suivez les instructions de cette section
relatives au démarrage avec des câbles.
ATTENTION- Câbles de
batterie
Ne connectez pas le câble volant
provenant de la borne négative de
la batterie de secours à la borne
négative de la batterie déchargée.
Cela peut provoquer la surchauffe
et la fissuration de la batterie
déchargée en libérant de l’acide.
AVERTISSEMENT
Ne tractez jamais un véhicule pour
le faire démarrer, car le bond en
avant soudain qui se produit
lorsque le moteur démarre pourrait
provoquer une collision avec le
véhicule tracteur.

67
Que faire en cas d’urgence

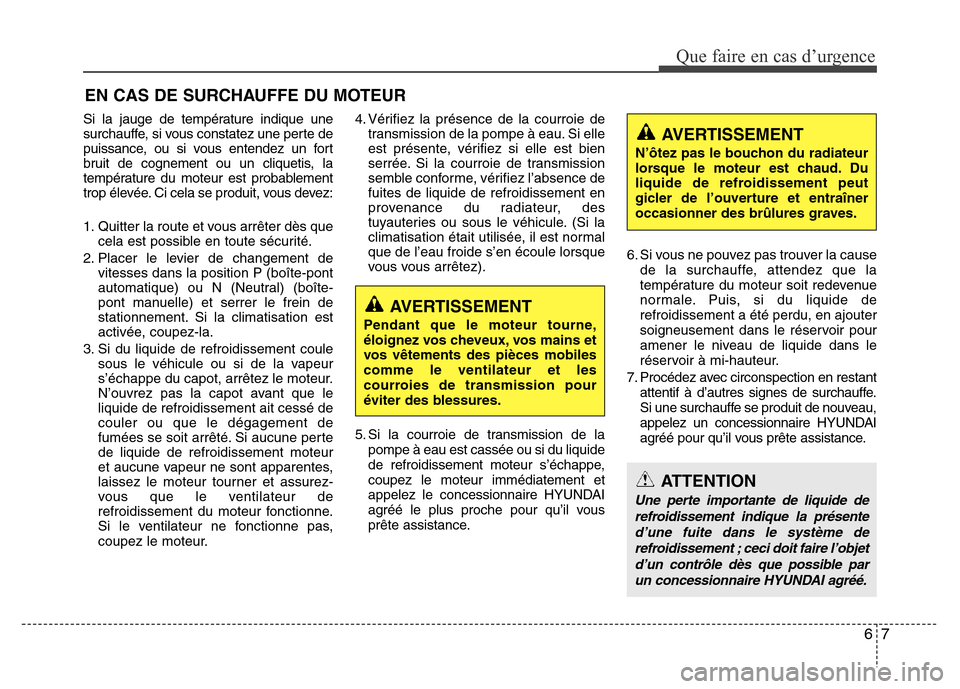

EN CAS DE SURCHAUFFE DU MOTEUR
Si la jauge de température indique une
surchauffe, si vous constatez une perte de
puissance, ou si vous entendez un fort
bruit de cognement ou un cliquetis, la
température du moteur est probablement
trop élevée. Ci cela se produit, vous devez:
1. Quitter la route et vous arrêter dès que
cela est possible en toute sécurité.
2. Placer le levier de changement de
vitesses dans la position P (boîte-pont
automatique) ou N (Neutral) (boîte-
pont manuelle) et serrer le frein de
stationnement. Si la climatisation est
activée, coupez-la.
3. Si du liquide de refroidissement coule
sous le véhicule ou si de la vapeur
s’échappe du capot, arrêtez le moteur.
N’ouvrez pas la capot avant que le
liquide de refroidissement ait cessé de
couler ou que le dégagement de
fumées se soit arrêté. Si aucune perte
de liquide de refroidissement moteur
et aucune vapeur ne sont apparentes,
laissez le moteur tourner et assurez-
vous que le ventilateur de
refroidissement du moteur fonctionne.
Si le ventilateur ne fonctionne pas,
coupez le moteur.4. Vérifiez la présence de la courroie de
transmission de la pompe à eau. Si elle
est présente, vérifiez si elle est bien
serrée. Si la courroie de transmission
semble conforme, vérifiez l’absence de
fuites de liquide de refroidissement en
provenance du radiateur, des
tuyauteries ou sous le véhicule. (Si la
climatisation était utilisée, il est normal
que de l’eau froide s’en écoule lorsque
vous vous arrêtez).
5. Si la courroie de transmission de la
pompe à eau est cassée ou si du liquide
de refroidissement moteur s’échappe,
coupez le moteur immédiatement et
appelez le concessionnaire HYUNDAI
agréé le plus proche pour qu’il vous
prête assistance.6. Si vous ne pouvez pas trouver la cause
de la surchauffe, attendez que la
température du moteur soit redevenue
normale. Puis, si du liquide de
refroidissement a été perdu, en ajouter
soigneusement dans le réservoir pour
amener le niveau de liquide dans le
réservoir à mi-hauteur.
7. Procédez avec circonspection en restant
attentif à d’autres signes de surchauffe.
Si une surchauffe se produit de nouveau,
appelez un concessionnaire HYUNDAI
agréé pour qu’il vous prête assistance.
AVERTISSEMENT
Pendant que le moteur tourne,
éloignez vos cheveux, vos mains et
vos vêtements des pièces mobiles
comme le ventilateur et les
courroies de transmission pour
éviter des blessures.
AVERTISSEMENT
N’ôtez pas le bouchon du radiateur
lorsque le moteur est chaud. Du
liquide de refroidissement peut
gicler de l’ouverture et entraîner
occasionner des brûlures graves.
ATTENTION
Une perte importante de liquide de
refroidissement indique la présente
d’une fuite dans le système de
refroidissement ; ceci doit faire l’objet
d’un contrôle dès que possible par
un concessionnaire HYUNDAI agréé.
