Hyundai Elantra 2012 Manual del propietario (in Spanish)

Características del vehículo
88
4

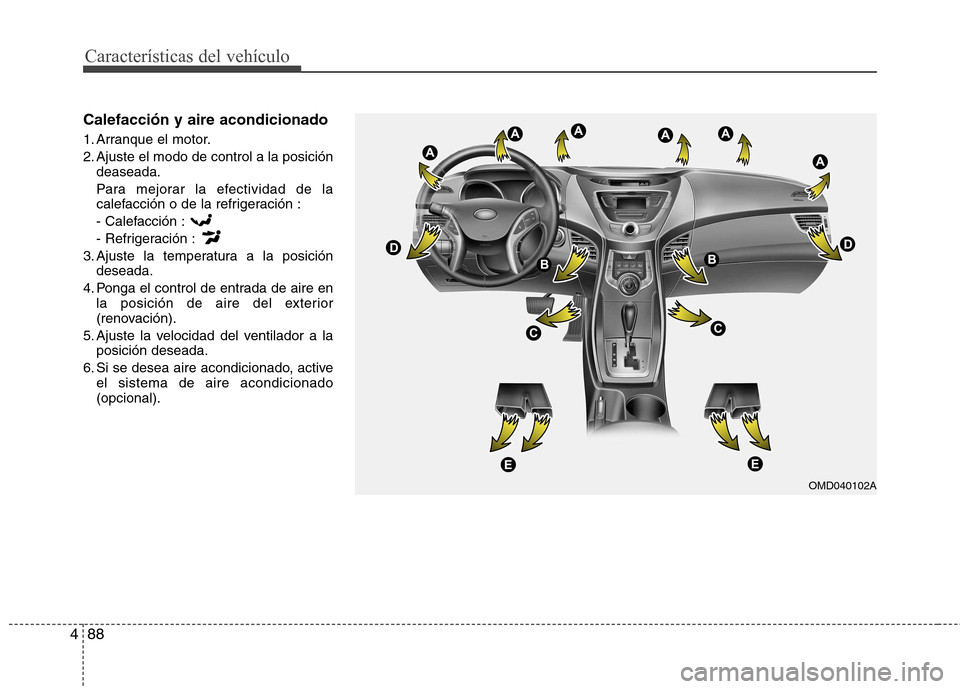

Calefacción y aire acondicionado
1. Arranque el motor.
2. Ajuste el modo de control a la posición
deaseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración :
- Calefacción :
- Refrigeración :
3. Ajuste la temperatura a la posición deseada.
4. Ponga el control de entrada de aire en la posición de aire del exterior
(renovación).
5. Ajuste la velocidad del ventilador a la posición deseada.
6. Si se desea aire acondicionado, active el sistema de aire acondicionado(opcional).
OMD040102A

489
Características del vehículo

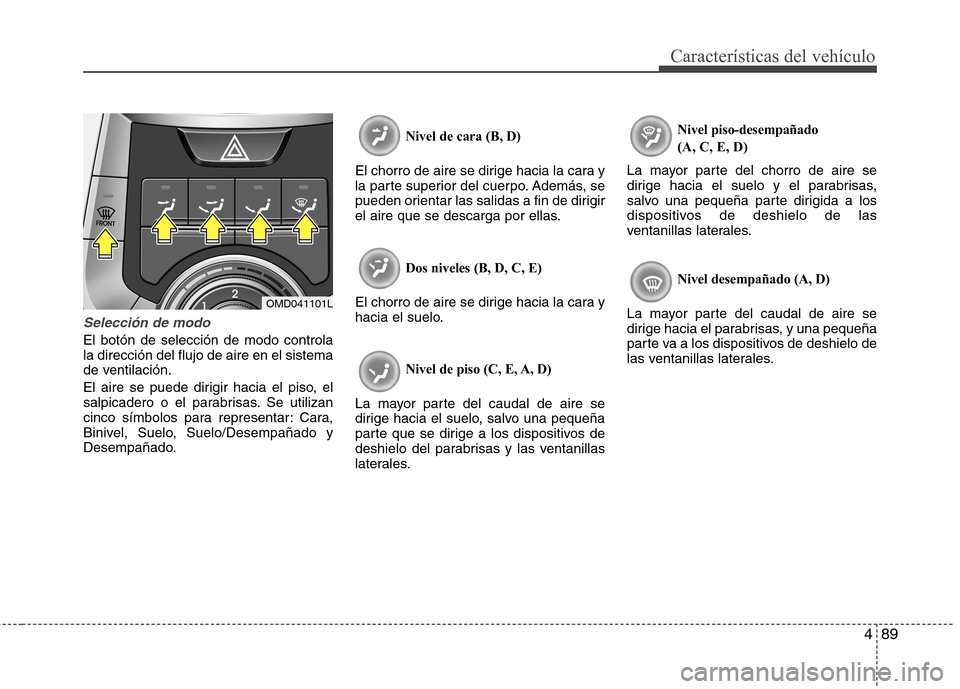

Selección de modo
El botón de selección de modo controla la dirección del flujo de aire en el sistema
de ventilación.
El aire se puede dirigir hacia el piso, el
salpicadero o el parabrisas. Se utilizan
cinco símbolos para representar: Cara,
Binivel, Suelo, Suelo/Desempañado y
Desempañado.Nivel de cara (B, D)
El chorro de aire se dirige hacia la cara y
la parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.
Dos niveles (B, D, C, E)
El chorro de aire se dirige hacia la cara y
hacia el suelo.
Nivel de piso (C, E, A, D)
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una pequeña
parte que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales. Nivel piso-desempañado (A, C, E, D)
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a los
dispositivos de deshielo de las
ventanillas laterales.
Nivel desempañado (A, D)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una pequeña
parte va a los dispositivos de deshielo de
las ventanillas laterales.
OMD041101L

Características del vehículo
90
4

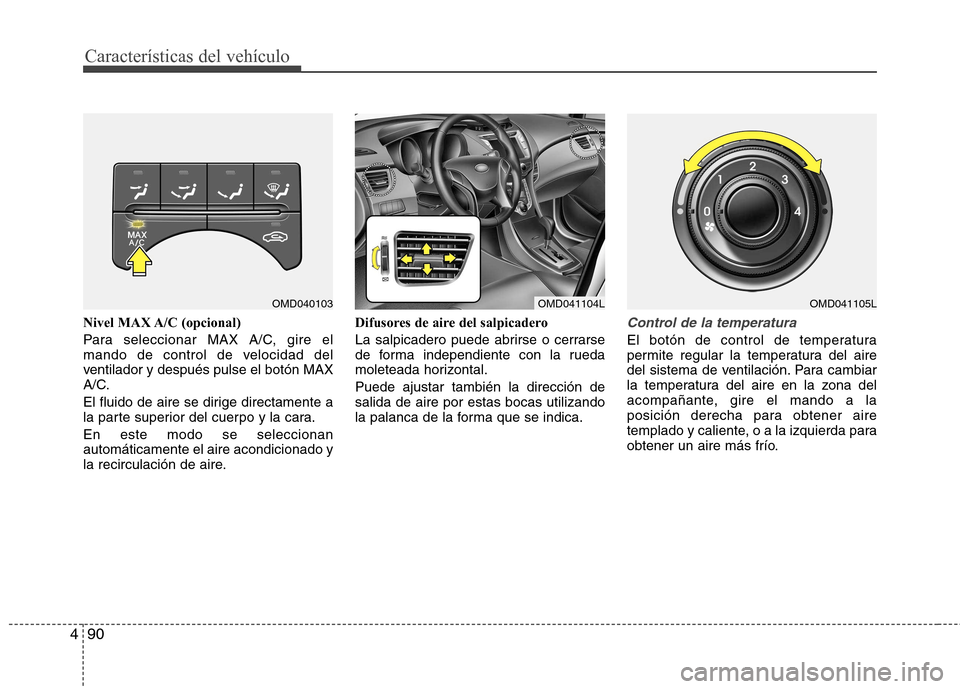

Nivel MAX A/C (opcional)
Para seleccionar MAX A/C, gire el
mando de control de velocidad del
ventilador y después pulse el botón MAX
A/C.
El fluido de aire se dirige directamente a
la parte superior del cuerpo y la cara. En este modo se seleccionan automáticamente el aire acondicionado y
la recirculación de aire. Difusores de aire del salpicadero
La salpicadero puede abrirse o cerrarse
de forma independiente con la rueda
moleteada horizontal. Puede ajustar también la dirección de salida de aire por estas bocas utilizando
la palanca de la forma que se indica.Control de la temperatura
El botón de control de temperatura
permite regular la temperatura del aire
del sistema de ventilación. Para cambiar
la temperatura del aire en la zona del
acompañante, gire el mando a la
posición derecha para obtener aire
templado y caliente, o a la izquierda para
obtener un aire más frío.
OMD040103OMD041104LOMD041105L

491
Características del vehículo

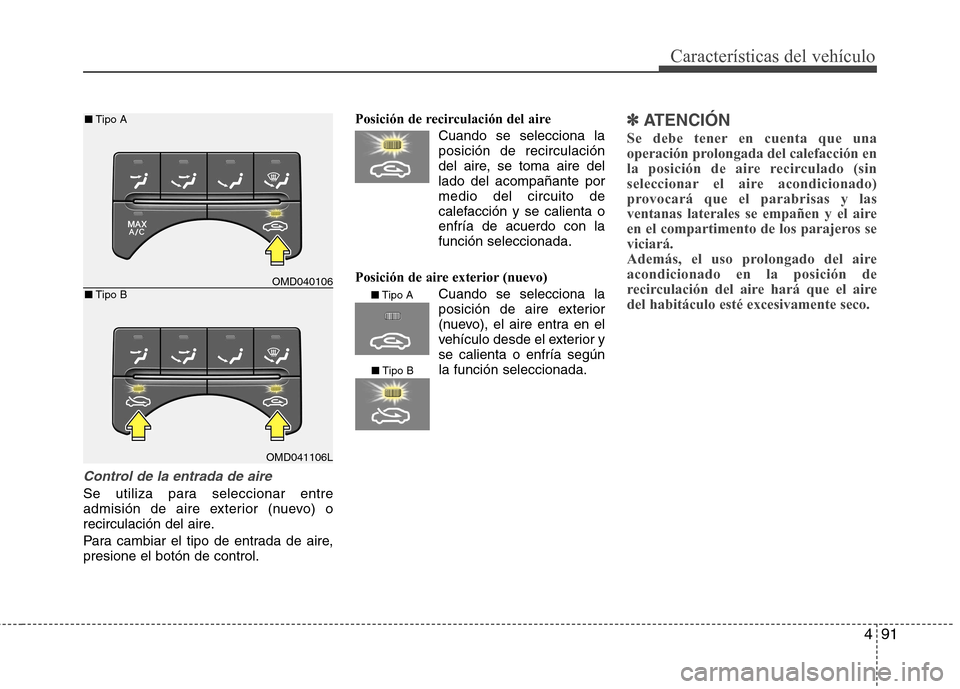

Control de la entrada de aire
Se utiliza para seleccionar entre
admisión de aire exterior (nuevo) o
recirculación del aire.
Para cambiar el tipo de entrada de aire, presione el botón de control.Posición de recirculación del aire
Cuando se selecciona laposición de recirculación
del aire, se toma aire dellado del acompañante pormedio del circuito de
calefacción y se calienta oenfría de acuerdo con lafunción seleccionada.
Posición de aire exterior (nuevo) Cuando se selecciona la
posición de aire exterior
(nuevo), el aire entra en el
vehículo desde el exterior yse calienta o enfría segúnla función seleccionada.
✽✽ ATENCIÓN
Se debe tener en cuenta que una
operación prolongada del calefacción en
la posición de aire recirculado (sin
seleccionar el aire acondicionado)
provocará que el parabrisas y las
ventanas laterales se empañen y el aire
en el compartimento de los parajeros seviciará.
Además, el uso prolongado del aireacondicionado en la posición de
recirculación del aire hará que el airedel habitáculo esté excesivamente seco.
OMD040106
OMD041106L
■ Tipo A
■ Tipo B
■Tipo A
■ Tipo B

Características del vehículo
92
4

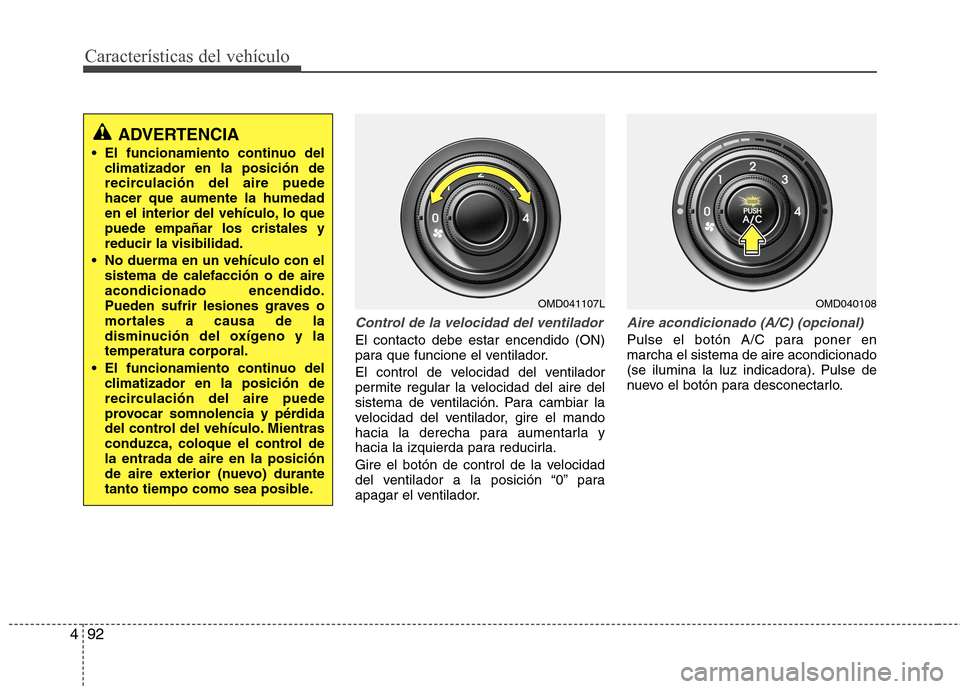

Control de la velocidad del ventilador
El contacto debe estar encendido (ON)
para que funcione el ventilador.
El control de velocidad del ventilador
permite regular la velocidad del aire del
sistema de ventilación. Para cambiar la
velocidad del ventilador, gire el mando
hacia la derecha para aumentarla y
hacia la izquierda para reducirla.
Gire el botón de control de la velocidad
del ventilador a la posición “0” para
apagar el ventilador.
Aire acondicionado (A/C) (opcional)
Pulse el botón A/C para poner en marcha el sistema de aire acondicionado
(se ilumina la luz indicadora). Pulse de
nuevo el botón para desconectarlo.
ADVERTENCIA
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puedehacer que aumente la humedad
en el interior del vehículo, lo quepuede empañar los cristales yreducir la visibilidad.
No duerma en un vehículo con el sistema de calefacción o de aireacondicionado encendido.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y latemperatura corporal.
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control dela entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea posible.
OMD040108OMD041107L

493
Características del vehículo

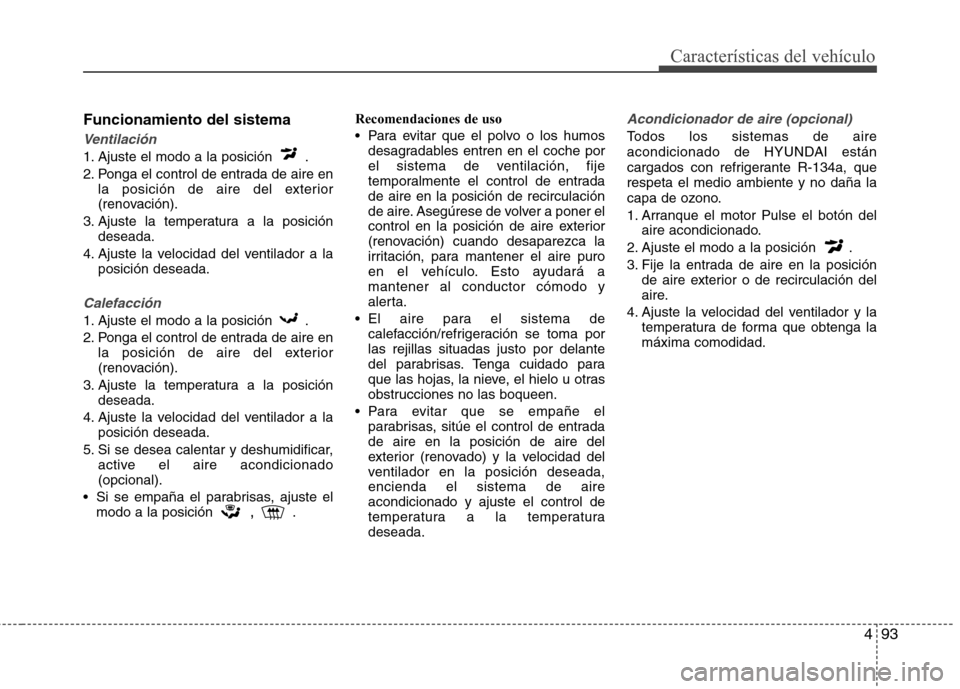

Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire enla posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire enla posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
5. Si se desea calentar y deshumidificar, active el aire acondicionado(opcional).
Si se empaña el parabrisas, ajuste el modo a la posición ,
. Recomendaciones de uso
Para evitar que el polvo o los humos
desagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entradade aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará amantener al conductor cómodo y
alerta.
El aire para el sistema de calefacción/refrigeración se toma porlas rejillas situadas justo por delante
del parabrisas. Tenga cuidado para
que las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
Para evitar que se empañe el parabrisas, sitúe el control de entradade aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,encienda el sistema de aireacondicionado y ajuste el control de
temperatura a la temperaturadeseada.
Acondicionador de aire (opcional)
Todos los sistemas de aire
acondicionado de HYUNDAI están
cargados con refrigerante R-134a, querespeta el medio ambiente y no daña la
capa de ozono.
1. Arranque el motor Pulse el botón del aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la temperatura de forma que obtenga lamáxima comodidad.

Características del vehículo
94
4
✽✽

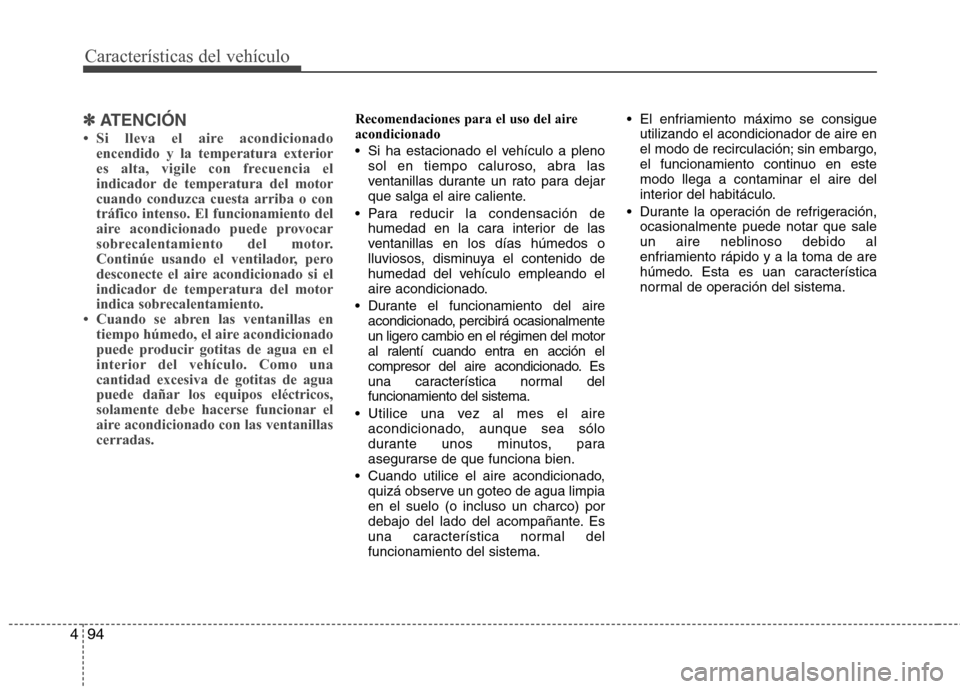

ATENCIÓN

495
Características del vehículo

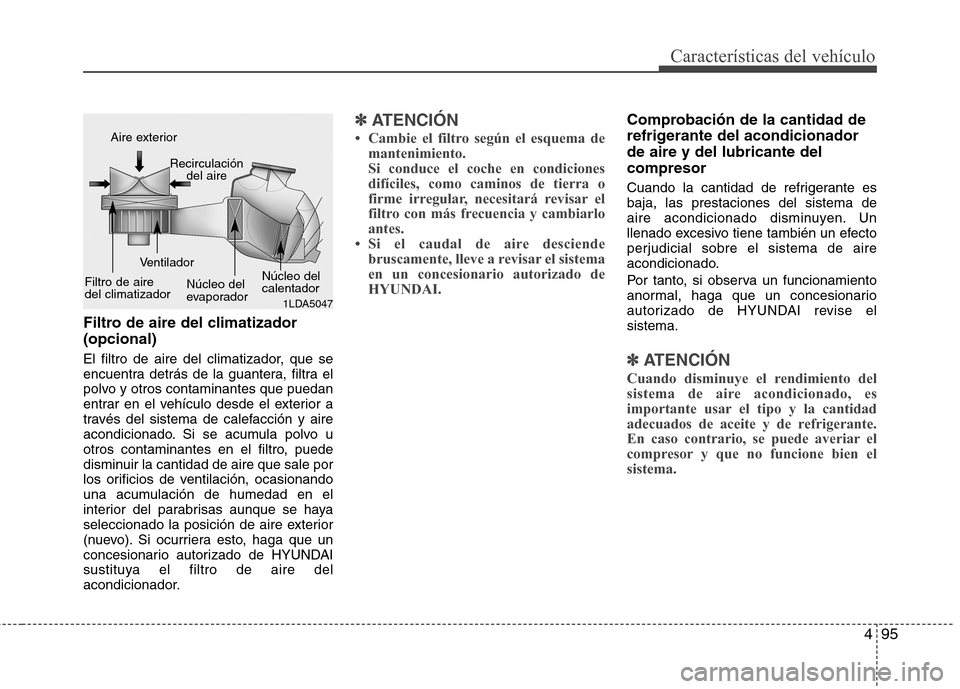

Filtro de aire del climatizador (opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si ocurriera esto, haga que un
concesionario autorizado de HYUNDAI
sustituya el filtro de aire del
acondicionador.
✽✽ATENCIÓN

Características del vehículo
96
4

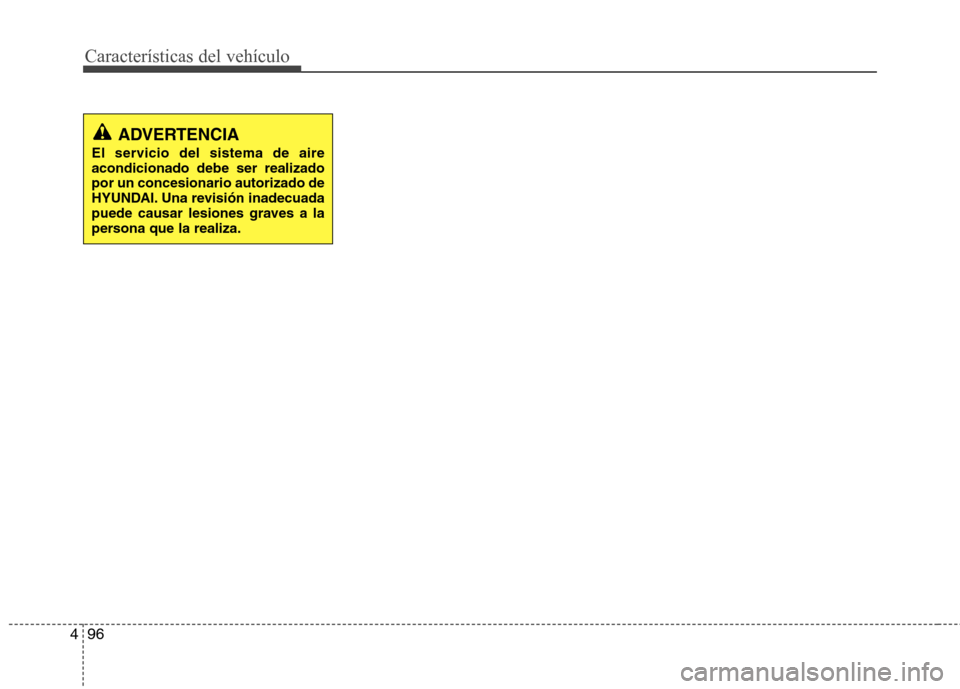

ADVERTENCIA
El servicio del sistema de aire acondicionado debe ser realizadopor un concesionario autorizado de
HYUNDAI. Una revisión inadecuada
puede causar lesiones graves a la
persona que la realiza.

497
Características del vehículo

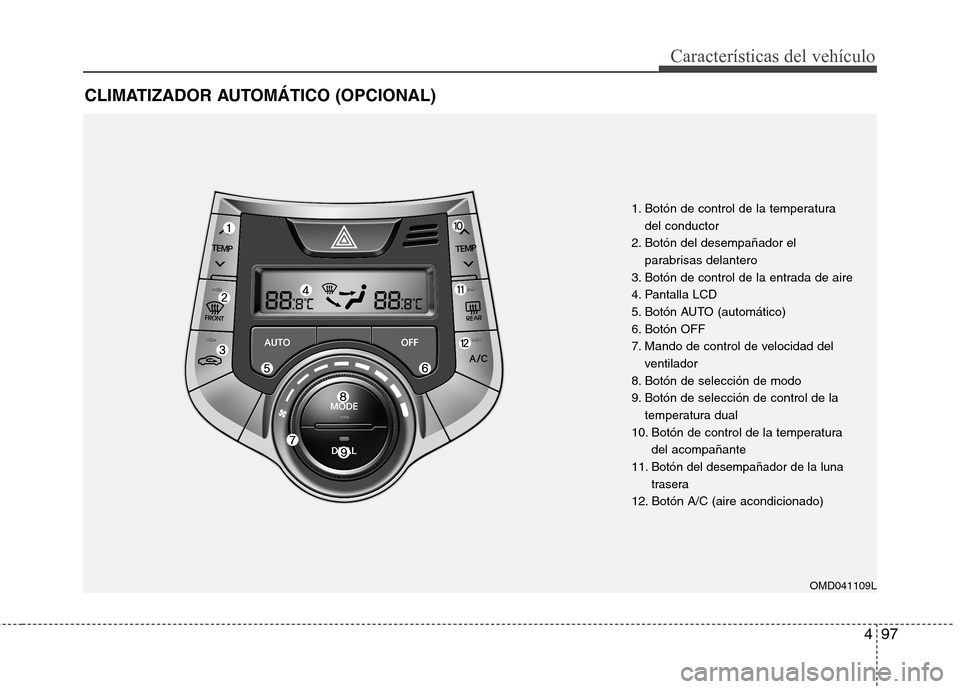

CLIMATIZADOR AUTOMÁTICO (OPCIONAL)
OMD041109L
1. Botón de control de la temperaturadel conductor
2. Botón del desempañador el parabrisas delantero
3. Botón de control de la entrada de aire
4. Pantalla LCD
5. Botón AUTO (automático)
6. Botón OFF
7. Mando de control de velocidad del ventilador
8. Botón de selección de modo
9. Botón de selección de control de la temperatura dual
10. Botón de control de la temperatura del acompañante
11.
Botón del desempañador de la luna
trasera
12. Botón A/C (aire acondicionado)
