Hyundai Elantra 2012 Manuel du propriétaire (in French)

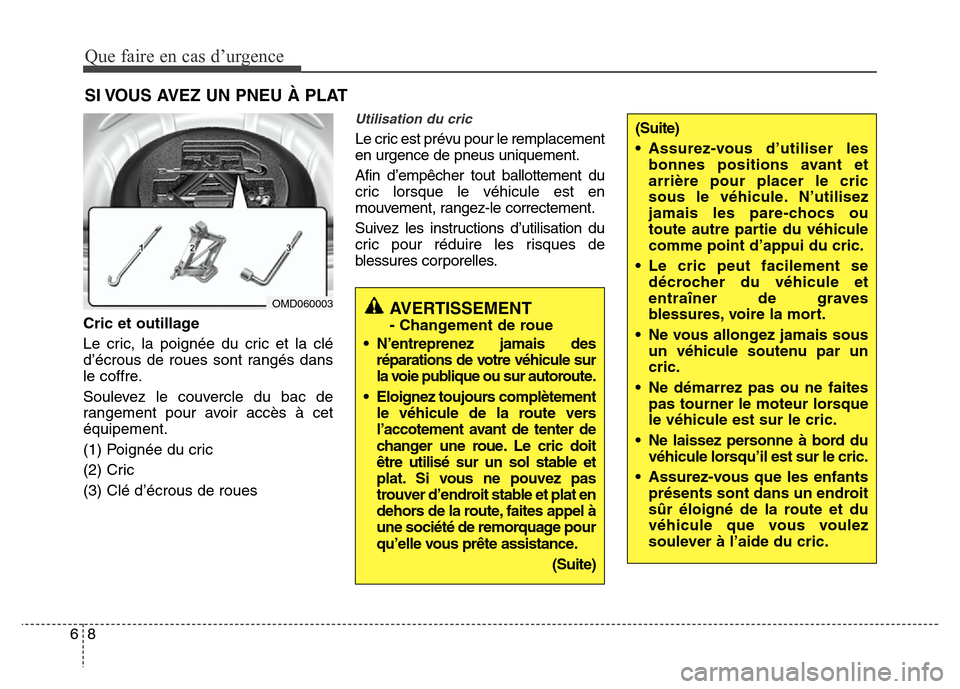

Que faire en cas d’urgence
8 6
SI VOUS AVEZ UN PNEU À PLAT
Cric et outillage
Le cric, la poignée du cric et la clé
d’écrous de roues sont rangés dans
le coffre.
Soulevez le couvercle du bac de
rangement pour avoir accès à cet
équipement.
(1) Poignée du cric
(2) Cric
(3) Clé d’écrous de roues
Utilisation du cric
Le cric est prévu pour le remplacement
en urgence de pneus uniquement.
Afin d’empêcher tout ballottement du
cric lorsque le véhicule est en
mouvement, rangez-le correctement.
Suivez les instructions d’utilisation du
cric pour réduire les risques de
blessures corporelles.
AVERTISSEMENT
- Changement de roue
• N’entreprenez jamais des
réparations de votre véhicule sur
la voie publique ou sur autoroute.
• Eloignez toujours complètement
le véhicule de la route vers
l’accotement avant de tenter de
changer une roue. Le cric doit
être utilisé sur un sol stable et
plat. Si vous ne pouvez pas
trouver d’endroit stable et plat en
dehors de la route, faites appel à
une société de remorquage pour
qu’elle vous prête assistance.
(Suite)
(Suite)
• Assurez-vous d’utiliser les
bonnes positions avant et
arrière pour placer le cric
sous le véhicule. N’utilisez
jamais les pare-chocs ou
toute autre partie du véhicule
comme point d’appui du cric.
• Le cric peut facilement se
décrocher du véhicule et
entraîner de graves
blessures, voire la mort.
• Ne vous allongez jamais sous
un véhicule soutenu par un
cric.
• Ne démarrez pas ou ne faites
pas tourner le moteur lorsque
le véhicule est sur le cric.
• Ne laissez personne à bord du
véhicule lorsqu’il est sur le cric.
• Assurez-vous que les enfants
présents sont dans un endroit
sûr éloigné de la route et du
véhicule que vous voulez
soulever à l’aide du cric.
OMD060003

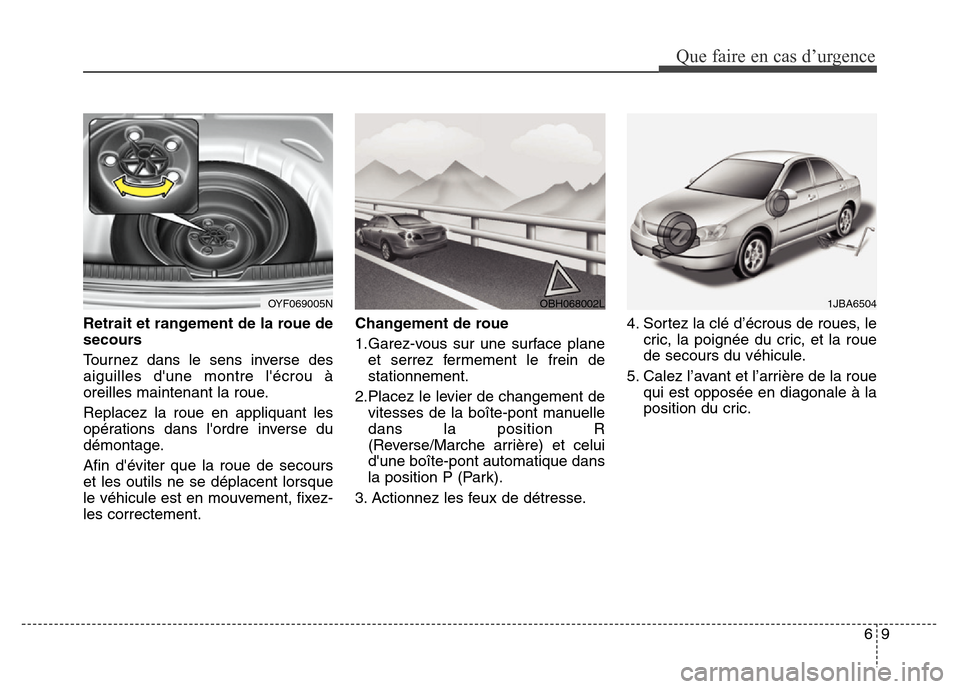

69
Que faire en cas d’urgence
Retrait et rangement de la roue de
secours
Tournez dans le sens inverse des
aiguilles d'une montre l'écrou à
oreilles maintenant la roue.
Replacez la roue en appliquant les
opérations dans l'ordre inverse du
démontage.
Afin d'éviter que la roue de secours
et les outils ne se déplacent lorsque
le véhicule est en mouvement, fixez-
les correctement.Changement de roue
1.Garez-vous sur une surface plane
et serrez fermement le frein de
stationnement.
2.Placez le levier de changement de
vitesses de la boîte-pont manuelle
dans la position R
(Reverse/Marche arrière) et celui
d'une boîte-pont automatique dans
la position P (Park).
3. Actionnez les feux de détresse.4. Sortez la clé d’écrous de roues, le
cric, la poignée du cric, et la roue
de secours du véhicule.
5. Calez l’avant et l’arrière de la roue
qui est opposée en diagonale à la
position du cric.
OBH068002L1JBA6504OYF069005N

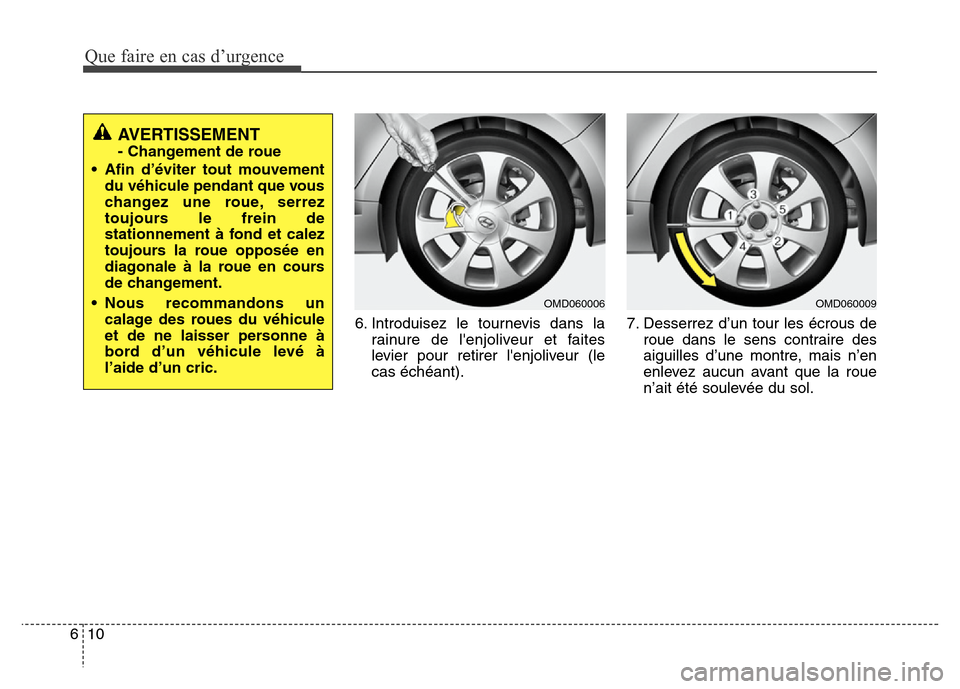

Que faire en cas d’urgence
10 6
6. Introduisez le tournevis dans la
rainure de l'enjoliveur et faites
levier pour retirer l'enjoliveur (le
cas échéant).7. Desserrez d’un tour les écrous de
roue dans le sens contraire des
aiguilles d’une montre, mais n’en
enlevez aucun avant que la roue
n’ait été soulevée du sol.
AVERTISSEMENT
- Changement de roue
• Afin d’éviter tout mouvement
du véhicule pendant que vous
changez une roue, serrez
toujours le frein de
stationnement à fond et calez
toujours la roue opposée en
diagonale à la roue en cours
de changement.
• Nous recommandons un
calage des roues du véhicule
et de ne laisser personne à
bord d’un véhicule levé à
l’aide d’un cric.
OMD060006OMD060009

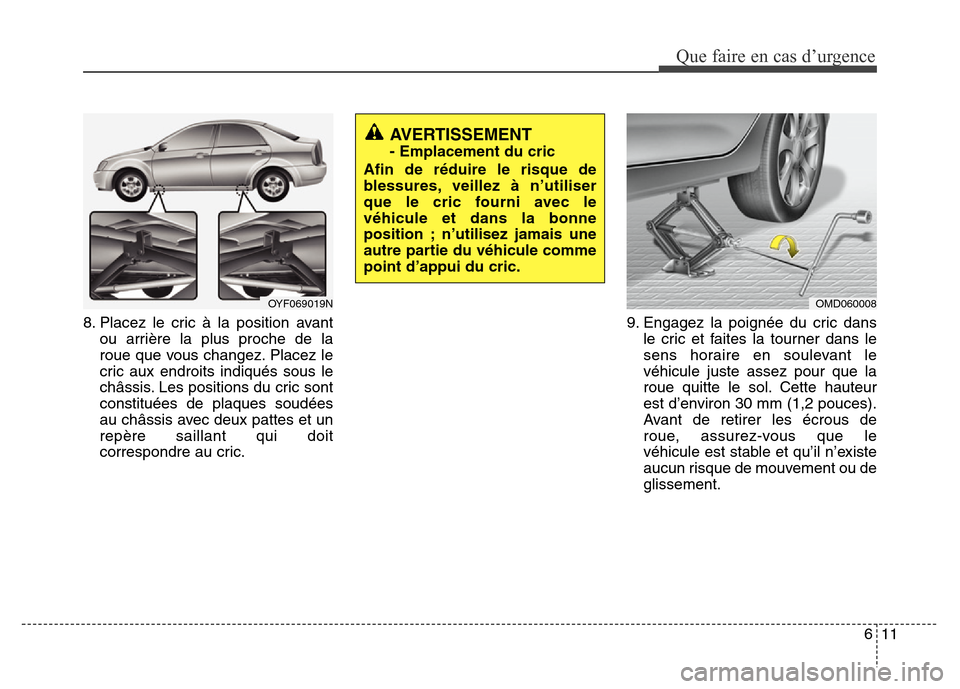

611
Que faire en cas d’urgence
8. Placez le cric à la position avant
ou arrière la plus proche de la
roue que vous changez. Placez le
cric aux endroits indiqués sous le
châssis. Les positions du cric sont
constituées de plaques soudées
au châssis avec deux pattes et un
repère saillant qui doit
correspondre au cric.9. Engagez la poignée du cric dans
le cric et faites la tourner dans le
sens horaire en soulevant le
véhicule juste assez pour que la
roue quitte le sol. Cette hauteur
est d’environ 30 mm (1,2 pouces).
Avant de retirer les écrous de
roue, assurez-vous que le
véhicule est stable et qu’il n’existe
aucun risque de mouvement ou de
glissement.
OYF069019N
AVERTISSEMENT
- Emplacement du cric
Afin de réduire le risque de
blessures, veillez à n’utiliser
que le cric fourni avec le
véhicule et dans la bonne
position ; n’utilisez jamais une
autre partie du véhicule comme
point d’appui du cric.
OMD060008

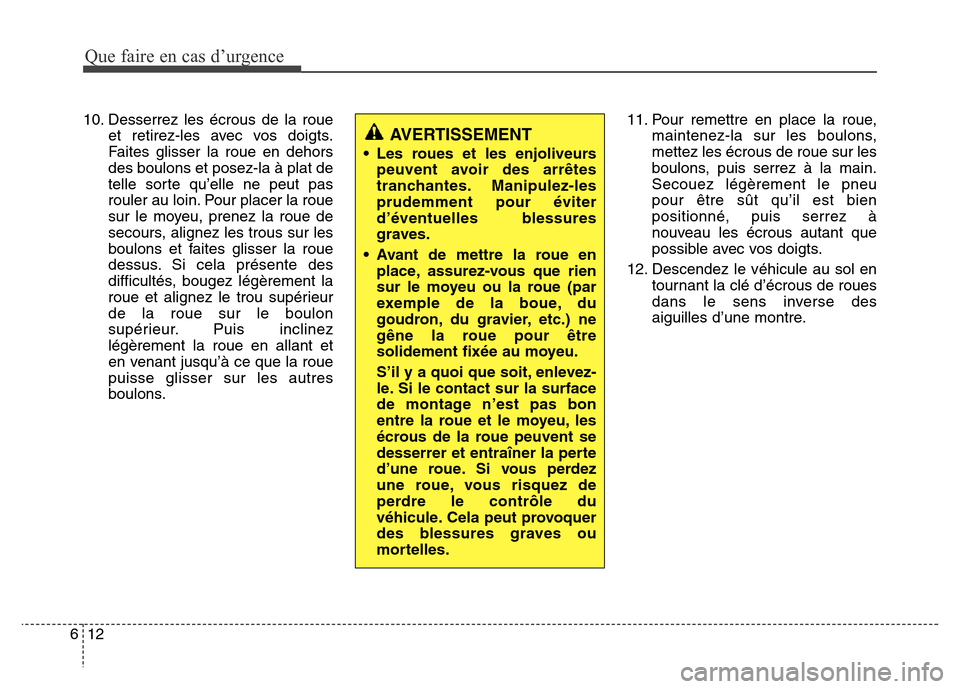

Que faire en cas d’urgence
12 6
10. Desserrez les écrous de la roue
et retirez-les avec vos doigts.
Faites glisser la roue en dehors
des boulons et posez-la à plat de
telle sorte qu’elle ne peut pas
rouler au loin. Pour placer la roue
sur le moyeu, prenez la roue de
secours, alignez les trous sur les
boulons et faites glisser la roue
dessus. Si cela présente des
difficultés, bougez légèrement la
roue et alignez le trou supérieur
de la roue sur le boulon
supérieur. Puis inclinez
légèrement la roue en allant et
en venant jusqu’à ce que la roue
puisse glisser sur les autres
boulons.11. Pour remettre en place la roue,
maintenez-la sur les boulons,
mettez les écrous de roue sur les
boulons, puis serrez à la main.
Secouez légèrement le pneu
pour être sût qu’il est bien
positionné, puis serrez à
nouveau les écrous autant que
possible avec vos doigts.
12. Descendez le véhicule au sol en
tournant la clé d’écrous de roues
dans le sens inverse des
aiguilles d’une montre.
AVERTISSEMENT
• Les roues et les enjoliveurs
peuvent avoir des arrêtes
tranchantes. Manipulez-les
prudemment pour éviter
d’éventuelles blessures
graves.
• Avant de mettre la roue en
place, assurez-vous que rien
sur le moyeu ou la roue (par
exemple de la boue, du
goudron, du gravier, etc.) ne
gêne la roue pour être
solidement fixée au moyeu.
S’il y a quoi que soit, enlevez-
le. Si le contact sur la surface
de montage n’est pas bon
entre la roue et le moyeu, les
écrous de la roue peuvent se
desserrer et entraîner la perte
d’une roue. Si vous perdez
une roue, vous risquez de
perdre le contrôle du
véhicule. Cela peut provoquer
des blessures graves ou
mortelles.

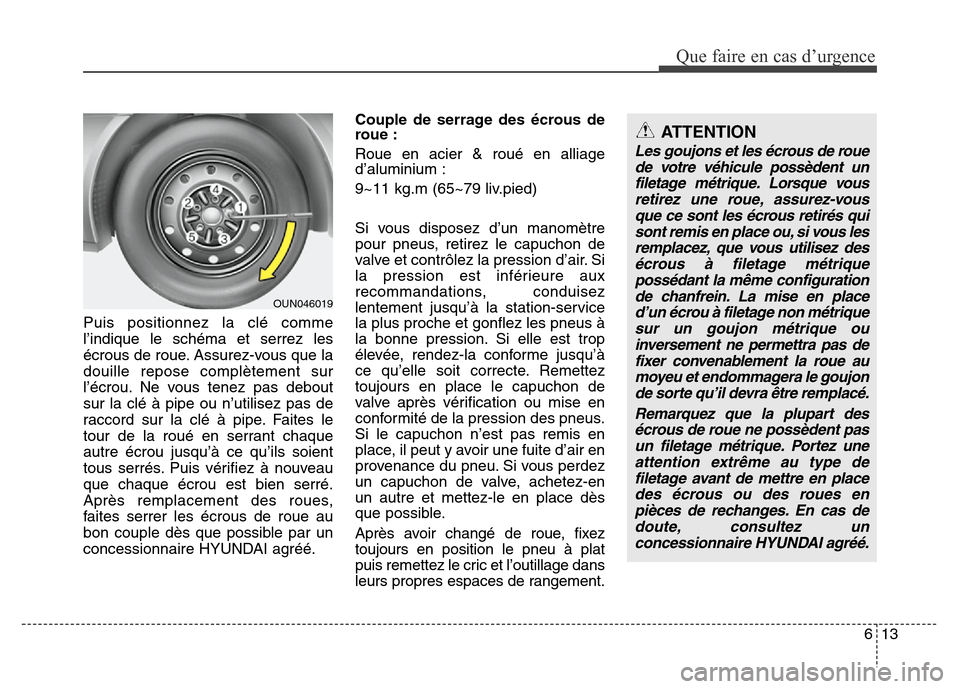

613
Que faire en cas d’urgence
Puis positionnez la clé comme
l’indique le schéma et serrez les
écrous de roue. Assurez-vous que la
douille repose complètement sur
l’écrou. Ne vous tenez pas debout
sur la clé à pipe ou n’utilisez pas de
raccord sur la clé à pipe. Faites le
tour de la roué en serrant chaque
autre écrou jusqu’à ce qu’ils soient
tous serrés. Puis vérifiez à nouveau
que chaque écrou est bien serré.
Après remplacement des roues,
faites serrer les écrous de roue au
bon couple dès que possible par un
concessionnaire HYUNDAI agréé.Couple de serrage des écrous de
roue :
Roue en acier & roué en alliage
d’aluminium :
9~11 kg.m (65~79 liv.pied)
Si vous disposez d’un manomètre
pour pneus, retirez le capuchon de
valve et contrôlez la pression d’air. Si
la pression est inférieure aux
recommandations, conduisez
lentement jusqu’à la station-service
la plus proche et gonflez les pneus à
la bonne pression. Si elle est trop
élevée, rendez-la conforme jusqu’à
ce qu’elle soit correcte. Remettez
toujours en place le capuchon de
valve après vérification ou mise en
conformité de la pression des pneus.
Si le capuchon n’est pas remis en
place, il peut y avoir une fuite d’air en
provenance du pneu. Si vous perdez
un capuchon de valve, achetez-en
un autre et mettez-le en place dès
que possible.
Après avoir changé de roue, fixez
toujours en position le pneu à plat
puis remettez le cric et l’outillage dans
leurs propres espaces de rangement.
ATTENTION
Les goujons et les écrous de roue
de votre véhicule possèdent un
filetage métrique. Lorsque vous
retirez une roue, assurez-vous
que ce sont les écrous retirés qui
sont remis en place ou, si vous les
remplacez, que vous utilisez des
écrous à filetage métrique
possédant la même configuration
de chanfrein. La mise en place
d’un écrou à filetage non métrique
sur un goujon métrique ou
inversement ne permettra pas de
fixer convenablement la roue au
moyeu et endommagera le goujon
de sorte qu’il devra être remplacé.
Remarquez que la plupart des
écrous de roue ne possèdent pas
un filetage métrique. Portez une
attention extrême au type de
filetage avant de mettre en place
des écrous ou des roues en
pièces de rechanges. En cas de
doute, consultez un
concessionnaire HYUNDAI agréé.
OUN046019

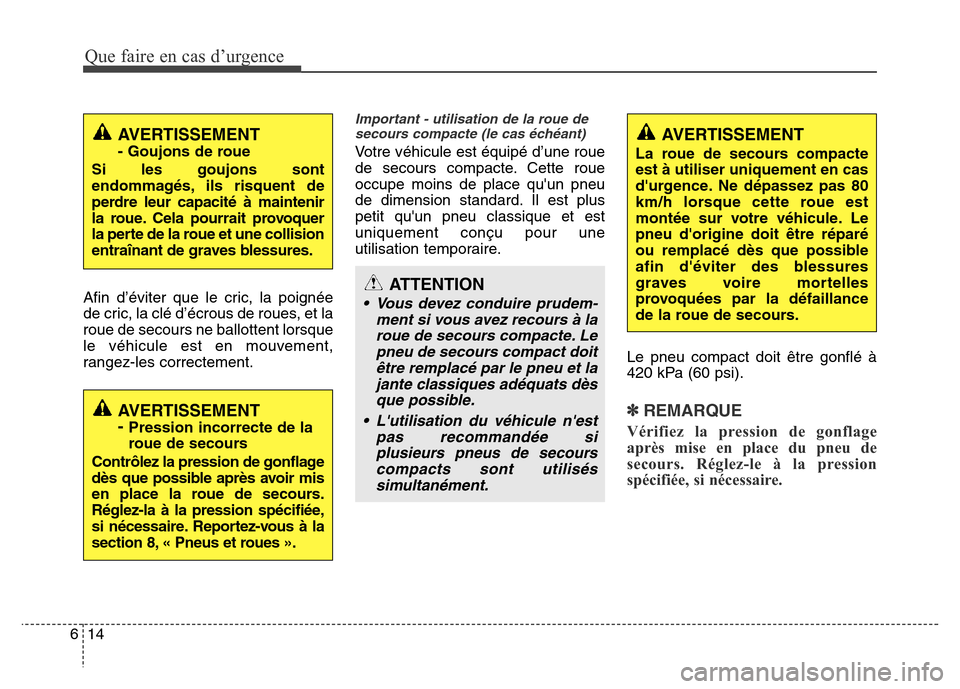

Que faire en cas d’urgence
14 6
Afin d’éviter que le cric, la poignée
de cric, la clé d’écrous de roues, et la
roue de secours ne ballottent lorsque
le véhicule est en mouvement,
rangez-les correctement.
Important - utilisation de la roue de
secours compacte (le cas échéant)
Votre véhicule est équipé d’une roue
de secours compacte. Cette roue
occupe moins de place qu'un pneu
de dimension standard. Il est plus
petit qu'un pneu classique et est
uniquement conçu pour une
utilisation temporaire.
Le pneu compact doit être gonflé à
420 kPa (60 psi).
✽REMARQUE
Vérifiez la pression de gonflage
après mise en place du pneu de
secours. Réglez-le à la pression
spécifiée, si nécessaire.
AVERTISSEMENT
- Goujons de roue
Si les goujons sont
endommagés, ils risquent de
perdre leur capacité à maintenir
la roue. Cela pourrait provoquer
la perte de la roue et une collision
entraînant de graves blessures.
AVERTISSEMENT
-
Pression incorrecte de la
roue de secours
Contrôlez la pression de gonflage
dès que possible après avoir mis
en place la roue de secours.
Réglez-la à la pression spécifiée,
si nécessaire. Reportez-vous à la
section 8, « Pneus et roues ».
AVERTISSEMENT
La roue de secours compacte
est à utiliser uniquement en cas
d'urgence. Ne dépassez pas 80
km/h lorsque cette roue est
montée sur votre véhicule. Le
pneu d'origine doit être réparé
ou remplacé dès que possible
afin d'éviter des blessures
graves voire mortelles
provoquées par la défaillance
de la roue de secours.
ATTENTION
• Vous devez conduire prudem-
ment si vous avez recours à la
roue de secours compacte. Le
pneu de secours compact doit
être remplacé par le pneu et la
jante classiques adéquats dès
que possible.
• L'utilisation du véhicule n'est
pas recommandée si
plusieurs pneus de secours
compacts sont utilisés
simultanément.

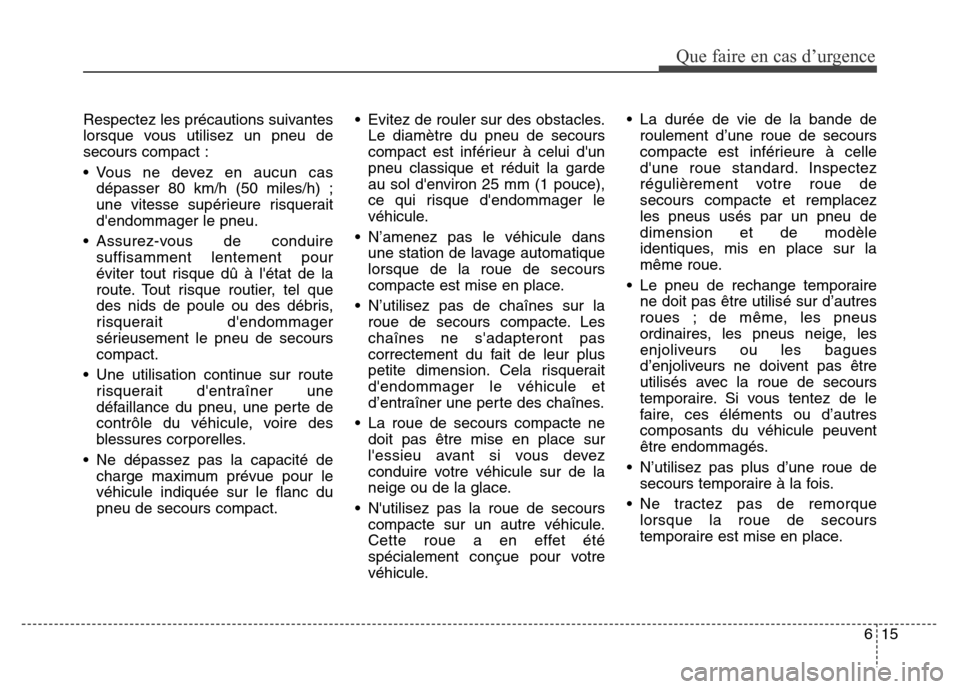

615
Que faire en cas d’urgence
Respectez les précautions suivantes
lorsque vous utilisez un pneu de
secours compact :
• Vous ne devez en aucun cas
dépasser 80 km/h (50 miles/h) ;
une vitesse supérieure risquerait
d'endommager le pneu.
• Assurez-vous de conduire
suffisamment lentement pour
éviter tout risque dû à l'état de la
route. Tout risque routier, tel que
des nids de poule ou des débris,
risquerait d'endommager
sérieusement le pneu de secours
compact.
• Une utilisation continue sur route
risquerait d'entraîner une
défaillance du pneu, une perte de
contrôle du véhicule, voire des
blessures corporelles.
• Ne dépassez pas la capacité de
charge maximum prévue pour le
véhicule indiquée sur le flanc du
pneu de secours compact.• Evitez de rouler sur des obstacles.
Le diamètre du pneu de secours
compact est inférieur à celui d'un
pneu classique et réduit la garde
au sol d'environ 25 mm (1 pouce),
ce qui risque d'endommager le
véhicule.
• N’amenez pas le véhicule dans
une station de lavage automatique
lorsque de la roue de secours
compacte est mise en place.
• N’utilisez pas de chaînes sur la
roue de secours compacte. Les
chaînes ne s'adapteront pas
correctement du fait de leur plus
petite dimension. Cela risquerait
d'endommager le véhicule et
d’entraîner une perte des chaînes.
• La roue de secours compacte ne
doit pas être mise en place sur
l'essieu avant si vous devez
conduire votre véhicule sur de la
neige ou de la glace.
• N'utilisez pas la roue de secours
compacte sur un autre véhicule.
Cette roue a en effet été
spécialement conçue pour votre
véhicule.• La durée de vie de la bande de
roulement d’une roue de secours
compacte est inférieure à celle
d'une roue standard. Inspectez
régulièrement votre roue de
secours compacte et remplacez
les pneus usés par un pneu de
dimension et de modèle
identiques, mis en place sur la
même roue.
• Le pneu de rechange temporaire
ne doit pas être utilisé sur d’autres
roues ; de même, les pneus
ordinaires, les pneus neige, les
enjoliveurs ou les bagues
d’enjoliveurs ne doivent pas être
utilisés avec la roue de secours
temporaire. Si vous tentez de le
faire, ces éléments ou d’autres
composants du véhicule peuvent
être endommagés.
• N’utilisez pas plus d’une roue de
secours temporaire à la fois.
• Ne tractez pas de remorque
lorsque la roue de secours
temporaire est mise en place.

Que faire en cas d’urgence
16 6
REMORQUAGE PLATEFORME ROULANTE
Service de remorquage
Si un remorquage d’urgence s’avère
nécessaire, nous vous recommandons
de faire appel à un concessionnaire
HYUNDAI agréé ou à un service de
dépannage commercial. Des procédures
de levage et de remorquage adaptées
sont nécessaires pour éviter d
”endommager le véhicule. L’utilisation de
chariots porte-roues ou d’un plateau est
recommandée.
Vous trouverez des directives relatives à
la traction de remorques dans la section
5 « Remorquage ».
La configuration de remorquage avec les
roues arrière au sol (sans chariots) et les
roues avant levées est acceptable.
Si l’une des roues ou l’un des
composants de la suspension chargé est
endommagé ou si le véhicule est
remorqué avec les roues avant sur le sol,
utilisez une plate-forme roulante sous les
roues avant.
Lors du remorquage par une
dépanneuse commerciale sans chariots
porte-roues, c’est toujours l’avant du
véhicule qui doit être levé, et non
l’arrière.
HXD02
HXD03OMC045012
A
B
Cchariot
ATTENTION
• Ne remorquez pas le véhicule en
arrière avec les roues avant au
sol, cela risque d’endommager le
véhicule.
• Ne procédez pas au remorquage
avec un équipement à courroies.
Utilisez un équipement lève-
roues ou à plate-forme.

617
Que faire en cas d’urgence

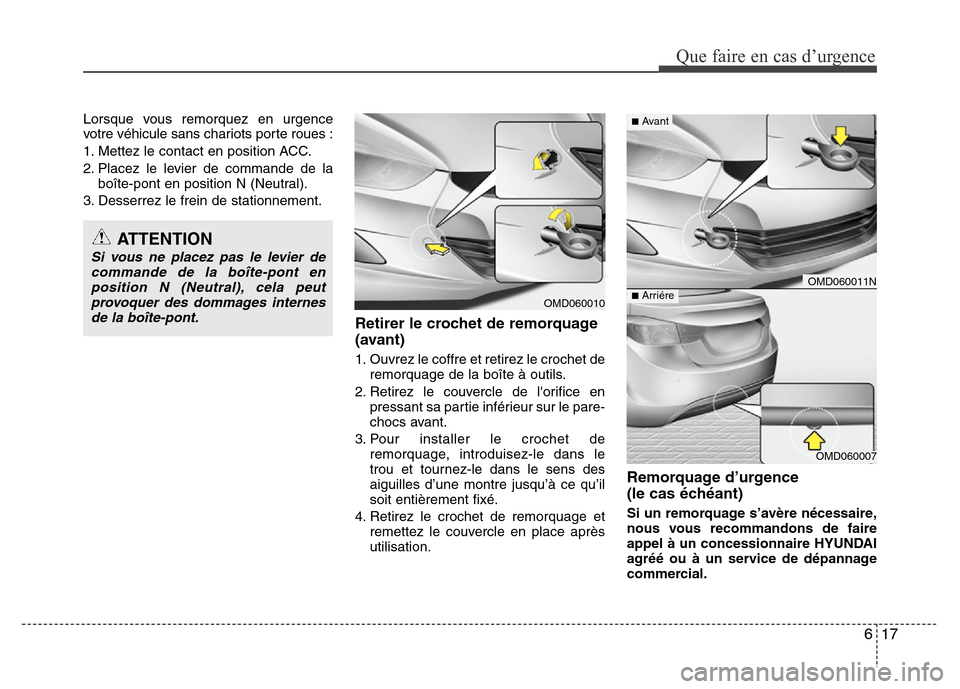

Lorsque vous remorquez en urgence
votre véhicule sans chariots porte roues :
1. Mettez le contact en position ACC.
2. Placez le levier de commande de la
boîte-pont en position N (Neutral).
3. Desserrez le frein de stationnement.
Retirer le crochet de remorquage
(avant)
1. Ouvrez le coffre et retirez le crochet de
remorquage de la boîte à outils.
2. Retirez le couvercle de l'orifice en
pressant sa partie inférieur sur le pare-
chocs avant.
3. Pour installer le crochet de
remorquage, introduisez-le dans le
trou et tournez-le dans le sens des
aiguilles d’une montre jusqu’à ce qu’il
soit entièrement fixé.
4. Retirez le crochet de remorquage et
remettez le couvercle en place après
utilisation.
Remorquage d’urgence
(le cas échéant)
Si un remorquage s’avère nécessaire,
nous vous recommandons de faire
appel à un concessionnaire HYUNDAI
agréé ou à un service de dépannage
commercial.
ATTENTION
Si vous ne placez pas le levier de
commande de la boîte-pont en
position N (Neutral), cela peut
provoquer des dommages internes
de la boîte-pont.
OMD060010
OMD060011N
OMD060007
■Avant
■Arriére
