Hyundai Elantra 2012 Инструкция по эксплуатации (in Russian)

65
Действия в непредвиденных случаях

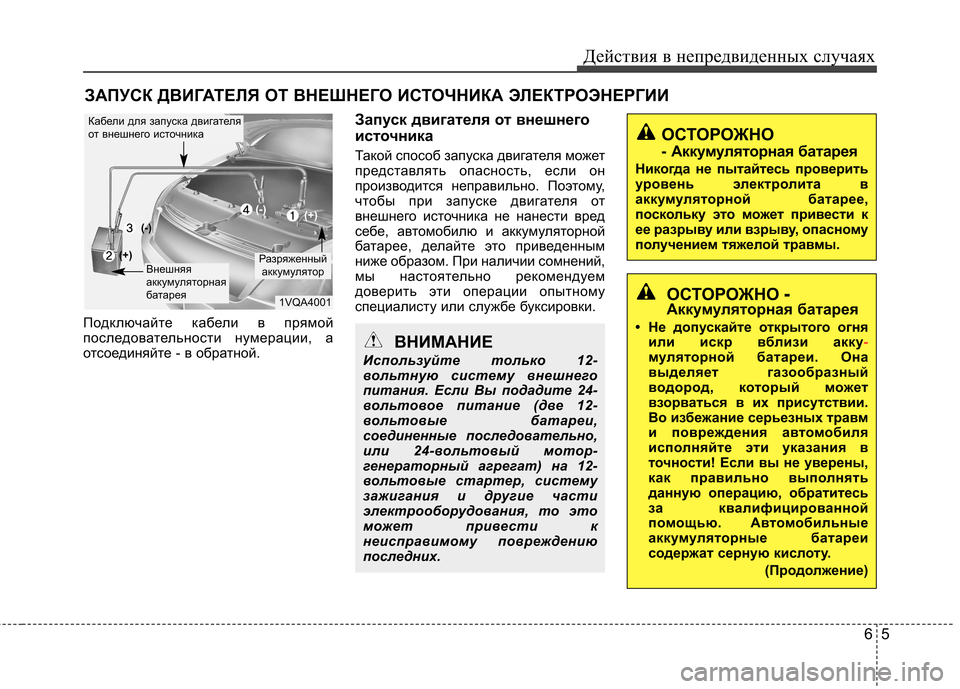

ЗАПУСК ДВИГАТЕЛЯ ОТ ВНЕШНЕГО ИСТОЧНИКА ЭЛЕКТРОЭНЕРГИИ
Подключайте кабели в прямой
последовательности нумерации, а
отсоединяйте - в обратной. Запуск двигателя от внешнего
источника
Такой способ запуска двигателя может
представлять опасность, если он
производится неправильно. Поэтому,
чтобы при запуске двигателя от
внешнего источника не нанести вред
себе, автомобилю и аккумуляторной
батарее, делайте это приведенным
ниже образом. При наличии сомнений,
мы настоятельно рекомендуем
доверить эти операции опытному
специалисту или службе буксировки.
ВНИМАНИЕ
Используйте только 12-
вольтную систему внешнего
питания. Если Вы подадите 24-
вольтовое питание (две 12-
вольтовые батареи,
соединенные последовательно,
или 24-вольтовый мотор-
генераторный агрегат) на 12-
вольтовые стартер, систему
зажигания и другие части
электрооборудования, то это
может привести к
неисправимому повреждению
последних.
1VQA4001
Разряженный аккумулятор
Кабели для запуска двигателя
от внешнего источника
Внешняя
аккумуляторная
батарея
(-)
(+)
(+)(-)
ОСТОРОЖНО
- Аккумуляторная батарея
Никогда не пытайтесь проверить
уровень электролита в
аккумуляторной батарее,
поскольку это может привести к
ее разрыву или взрыву, опасному
получением тяжелой травмы.
ОСТОРОЖНО -
Аккумуляторная батарея
• Не допускайте открытого огня или искр вблизи акку
-муляторной батареи. Она
выделяет газообразный
водород, который может
взорваться в их присутствии.
Во избежание серьезных травм
и повреждения а втомобиля
исполняйте эти указания в
точности! Если вы не уверены,
как правильно выполнять
данную операцию, обратитесь
за квалифицированной
помощью. А втомобильные
аккумуляторные батареи
содержат серную кислоту.
(Продолжение)

Действия в непредвиденных случаях
6
6

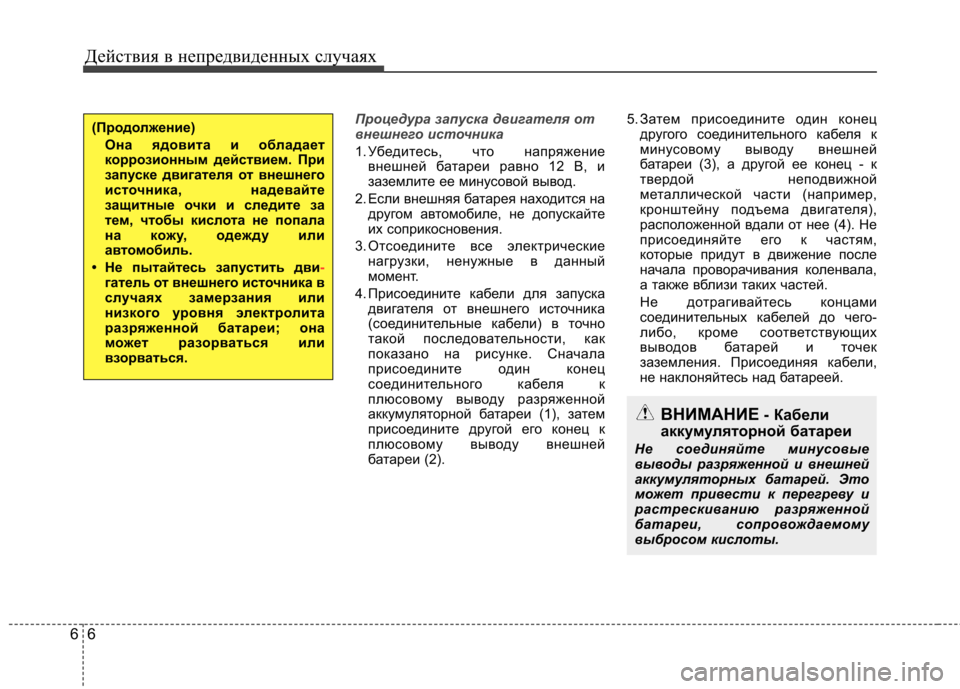

Процедура запуска двигателя от
внешнего источника
1. Убедитесь, что напряжение
внешней батареи равно 12 В, и
заземлите ее минусовой вывод.
2. Если внешняя батарея находится на другом автомобиле, не допускайте
их соприкосновения.
3. Отсоедините все электрические нагрузки, ненужные в данный
момент.
4. Присоедините кабели для запуска двигателя от внешнего источника
(соединительные кабели) в точно
такой последовательности, как
показано на рисунке. Сначала
присоедините один конец
соединительного кабеля к
плюсовому выводу разряженной
аккумуляторной батареи (1), затем
присоедините другой его конец к
плюсовому выводу внешней
батареи (2). 5. Затем присоедините один конец
другого соединительного кабеля к
минусовому выводу внешней
батареи (3), а другой ее конец - к
твердой неподвижной
металлической части (например,
кронштейну подъема двигателя),
расположенной вдали от нее (4). Не
присоединяйте его к частям,
которые придут в движение после
начала проворачивания коленвала,
а также вблизи таких частей.
Не дотрагивайтесь концами
соединительных кабелей до чего-
либо, кроме соответствующих
выводов батарей и точек
заземления. Присоединяя кабели,
не наклоняйтесь над батареей.
ВНИМАНИЕ - Кабели
аккумуляторной батареи
Не соединяйте минусовые
выводы разряженной и внешней
аккумуляторных батарей. Это
может привести к перегреву и
растрескиванию разряженной
батареи, сопровождаемому
выбросом кислоты.
(Продолжение) Она ядовита и обладает
коррозионным действием. При
запуске двигателя от внешнего
источника, надевайте
защитные очки и следите за
тем, чтобы кислота не попала
на кожу, одежду или
автом обиль.
• Не пытайтесь запустить дви
-гатель от внешнего источника в
случаях замерзания или
низкого уровня электролита
разряженной батареи; она
может разорв аться или
взорваться.

67
Действия в непредвиденных случаях

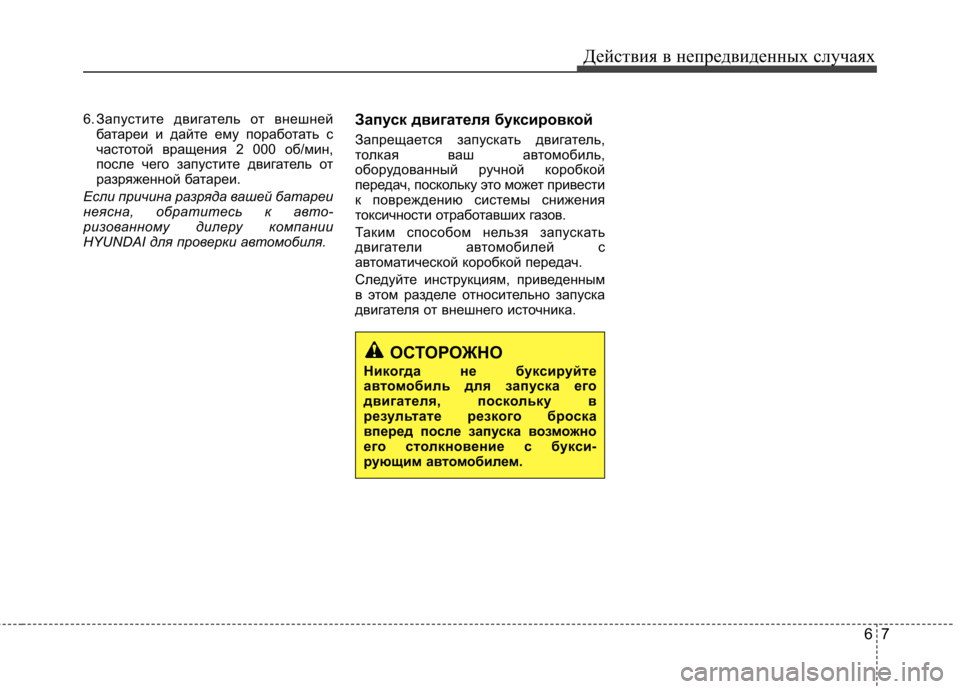

6. Запустите двигатель от внешней
батареи и дайте ему поработать с
частотой вращения 2 000 об/мин,
после чего запустите двигатель от
разряженной батареи.
Если причина разряда вашей батареи
неясна, обратитесь к авто-
ризованному дилеру компании
HYUNDAI для проверки автомобиля. Запуск двигателя буксировкой
Запрещается запускать двигатель,
толкая ваш автомобиль,
оборудованный ручной коробкой
передач, поскольку это может привести
к повреждению системы снижения
токсичности отработавших газов.
Таким способом нельзя запускать
двигатели автомобилей с
автоматической коробкой передач.
Следуйте инструкциям, приведенным
в этом разделе относительно запуска
двигателя от внешнего источника.
ОСТОРОЖНО
Никогда не буксируйте
автом обиль для запуска его
двигателя, поскольку в
результате резкого броска
вперед после запуска возможно
его столкновение с букси-
рующим а втомобилем.

Действия в непредвиденных случаях
8
6

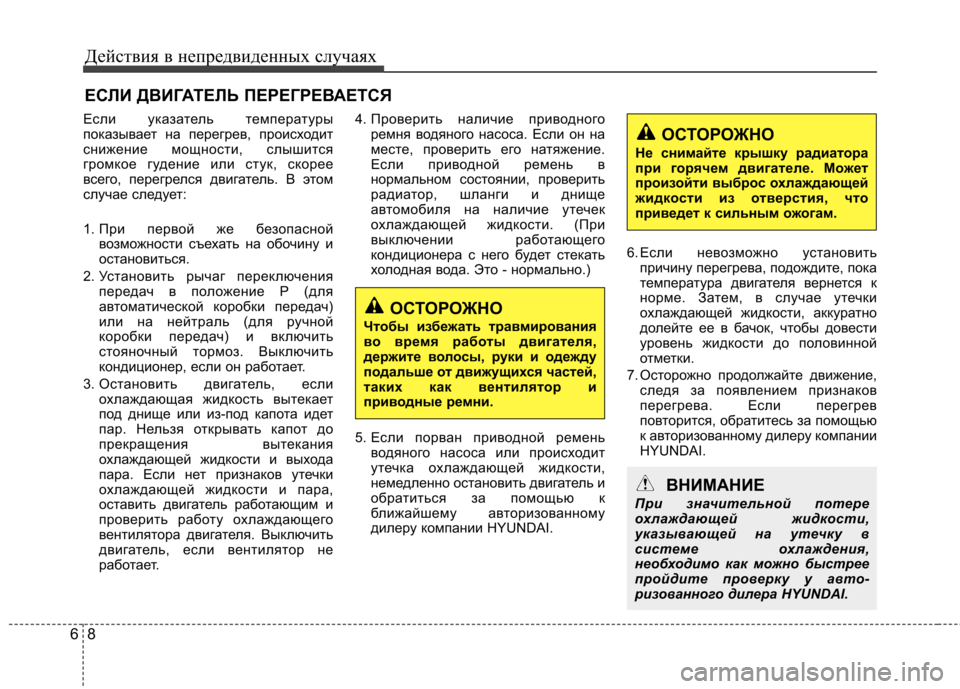

ЕСЛИ ДВИГАТЕЛЬ ПЕРЕГРЕВАЕТСЯ
Если указатель температуры
показывает на перегрев, происходит
снижение мощности, слышится
громкое гудение или стук, скорее
всего, перегрелся двигатель. В этом
случае следует:
1. При первой же безопасной возможности съехать на обочину и
остановиться.
2. Установить рычаг переключения передач в положение Р (для
автоматической коробки передач)
или на нейтраль (для ручной
коробки передач) и включить
стояночный тормоз. Выключить
кондиционер, если он работает.
3. Остановить двигатель, если охлаждающая жидкость вытекает
под днище или из-под капота идет
пар. Нельзя открывать капот до
прекращения вытекания
охлаждающей жидкости и выхода
пара. Если нет признаков утечки
охлаждающей жидкости и пара,
оставить двигатель работающим и
проверить работу охлаждающего
вентилятора двигателя. Выключить
двигатель, если вентилятор не
работает. 4. Проверить наличие приводного
ремня водяного насоса. Если он на
месте, проверить его натяжение.
Если приводной ремень в
нормальном состоянии, проверить
радиатор, шланги и днище
автомобиля на наличие утечек
охлаждающей жидкости. (При
выключении работающего
кондиционера с него будет стекать
холодная вода. Это - нормально.)
5. Если порван приводной ремень водяного насоса или происходит
утечка охлаждающей жидкости,
немедленно остановить двигатель и
обратиться за помощью к
ближайшему авторизованному
дилеру компании HYUNDAI. 6. Если невозможно установить
причину перегрева, подождите, пока
температура двигателя вернется к
норме. Затем, в случае утечки
охлаждающей жидкости, аккуратно
долейте ее в бачок, чтобы довести
уровень жидкости до половинной
отметки.
7. Осторожно продолжайте движение, следя за появлением признаков
перегрева. Если перегрев
повторится, обратитесь за помощью
к авторизованному дилеру компании
HYUNDAI.
ОСТОРОЖНО
Чтобы избежать травмирования
во время работы двигателя,
держите волосы, руки и одежду
подальше от движущихся частей,
таких как вентилятор и
приводные ремни.
ОСТОРОЖНО
Не снимайте крышку радиатора
при горячем двигателе. М ожет
произойти выброс охлаждающей
жидкости из отверстия, что
приведет к сильным ожогам.
ВНИМАНИЕ
При значительной потере
охлаждающей жидкости,
указывающей на утечку в
системе охлаждения,
необходимо как можно быстрее
пройдите проверку у авто-
ризованного дилера HYUNDAI.

69
Действия в непредвиденных случаях

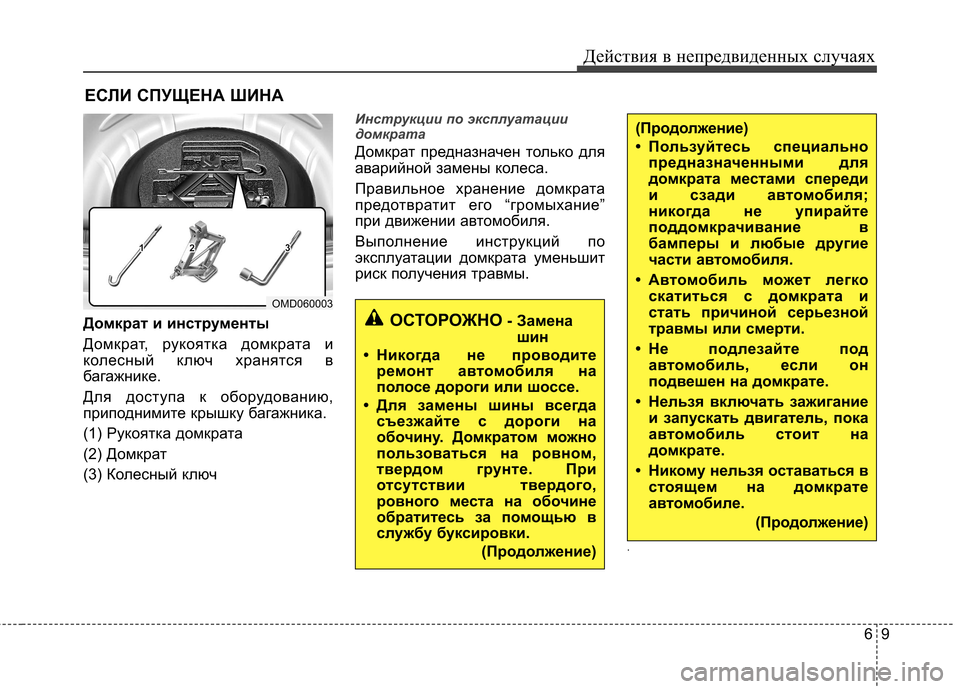

ЕСЛИ СПУЩЕНА ШИНА
Домкрат и инструменты
Домкрат, рукоятка домкрата и
колесный ключ хранятся в
багажнике.
Для доступа к оборудованию,
приподнимите крышку багажника.
(1) Рукоятка домкрата
(2) Домкрат
(3) Колесный ключ
Инструкции по эксплуатации
домкрата
Домкрат предназначен только для
аварийной замены колеса.
Правильное хранение домкрата
предотвратит его “громыхание”
при движении автомобиля.
Выполнение инструкций по
эксплуатации домкрата уменьшит
риск получения травмы.
.
ОСТОРОЖНО- Замена
шин
• Никогда не проводите ремонт автомобиля на
полосе дороги или шоссе.
• Для замены шины всегда съезжайте с дороги на
обочину. Домкратом можно
пользоваться на ровном,
твердом грунте. При
отсутствии твердого,
ровного места на обочине
обратитесь за помощью в
службу буксировки.
(Продолжение)
(Продолжение)
• Пользуйтесь специальнопредназначенными для
домкрата местами спереди
и сзади ав томобиля;
никогда не упирайте
поддомкрачивание в
бамперы и любые другие
части ав томобиля.
• Автомобиль м ожет легко
скатиться с домкрата и
стать причиной серьезной
травмы или смерти.
• Не подлезайте под автомобиль, если он
подвешен на домкрате.
• Нельзя включать зажигание и запускать двигатель, пока
автомобиль стоит на
домкрате.
• Никому нельзя оставаться в стоящем на домкрате
автомобиле.
(Продолжение)
OMD060003

Действия в непредвиденных случаях
10
6

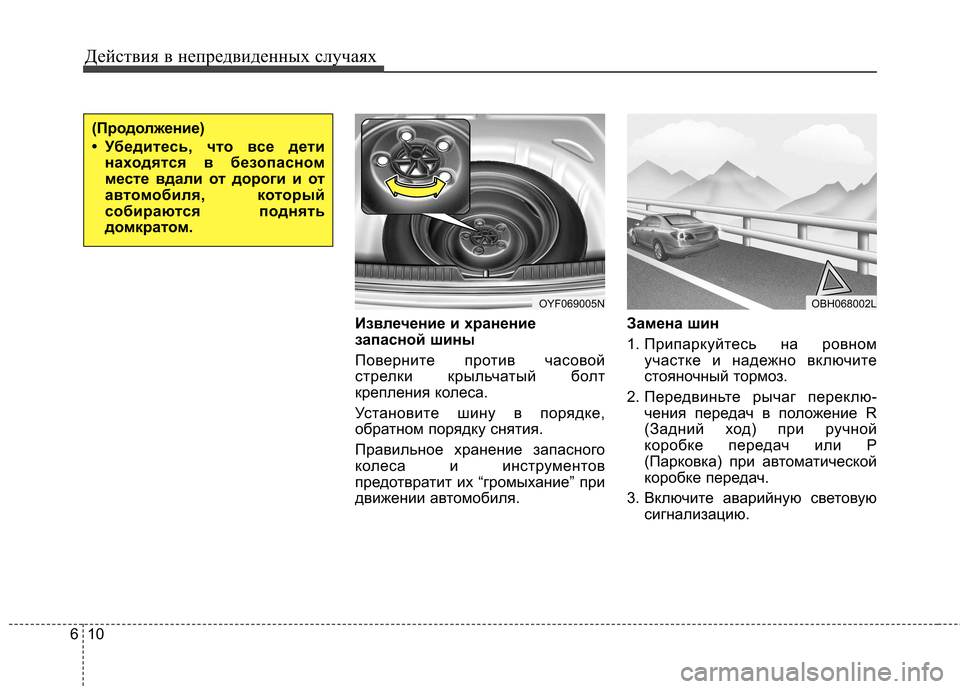

Извлечение и хранение
запасной шины
Поверните против часовой
стрелки крыльчатый болт
крепления колеса.
Установите шину в порядке,
обратном порядку снятия.
Правильное хранение запасного
колеса и инструментов
предотвратит их “громыхание” при
движении автомобиля. Замена шин
1. Припаркуйтесь на ровном
участке и надежно включите
стояночный тормоз.
2. Передвиньте рычаг переклю- чения передач в положение R
(Задний ход) при ручной
коробке передач или P
(Парковка) при автоматической
коробке передач.
3. Включите аварийную световую сигнализацию.
(Продолжение)
• Убедитесь, что все детинаходятся в безопасном
месте вдали от дороги и от
автомобиля, который
собираются поднять
домкратом.
OYF069005NOBH068002L

611
Действия в непредвиденных случаях
4. Достаньте из автомобиля
колесный ключ, домкрат,
рукоятку домкрата и запасное
колесо.
5. Заблокируйте спереди и сзади колесо, диагонально противо-
положное месту установки
домкрата. 6. Вставьте отвертку в паз колпака
колеса и осторожно подденьте
его для снятия (если имеется).
ОСТОРОЖНО
- Замена шины
• Для предотвращения движения автомобиля во
время замены колеса всегда
включайте ручной тормоз
полностью и блокируйте
колесо, диагонально
противоположное заме-
няемому.
• Рекоменд уется подпирать
колеса автомобиля
тормозными колодками и не
оставлять в нем никого при
подъеме автомобиля
домкратом.
1JBA6504OMD060006

Действия в непредвиденных случаях
12
6

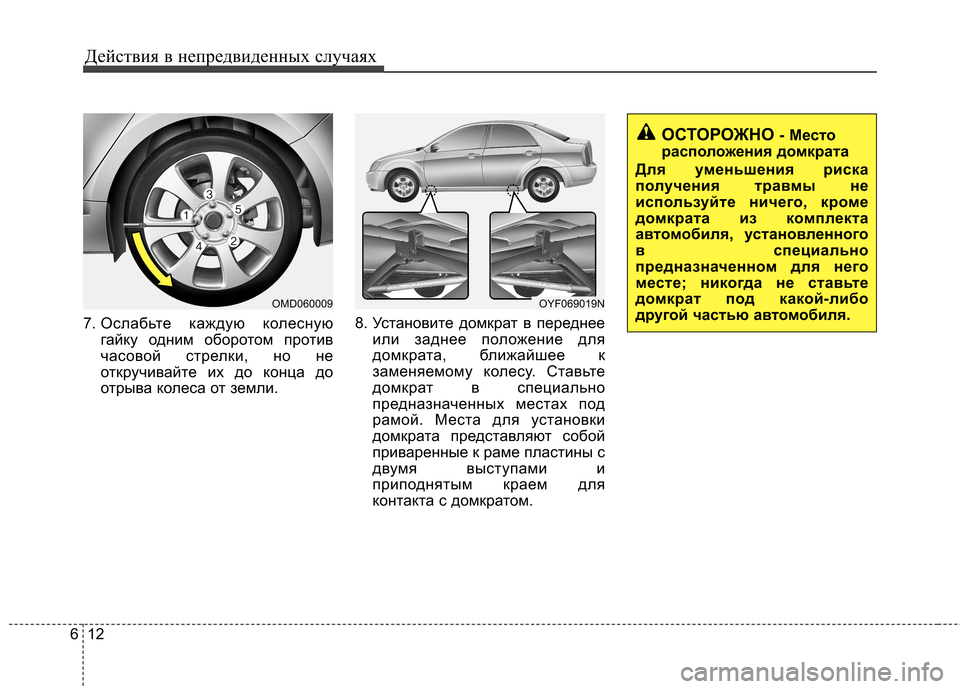

7. Ослабьте каждую колесную
гайку одним оборотом против
часовой стрелки, но не
откручивайте их до конца до
отрыва колеса от земли. 8. Установите домкрат в переднее
или заднее положение для
домкрата, ближайшее к
заменяемому колесу. Ставьте
домкрат в специально
предназначенных местах под
рамой. Места для установки
домкрата представляют собой
приваренные к раме пластины с
двумя выступами и
приподнятым краем для
контакта с домкратом.
ОСТОРОЖНО - Место
распо ложения домкрата
Для уменьшения риска
получения травмы не
используйте ничего, кроме
домкрата из комплекта
автомобиля, установленного
в специально
предназначенном для него
месте; никогда не ставьте
домкрат под какой-либо
другой частью ав томобиля.
OYF069019NOMD060009

613
Действия в непредвиденных случаях

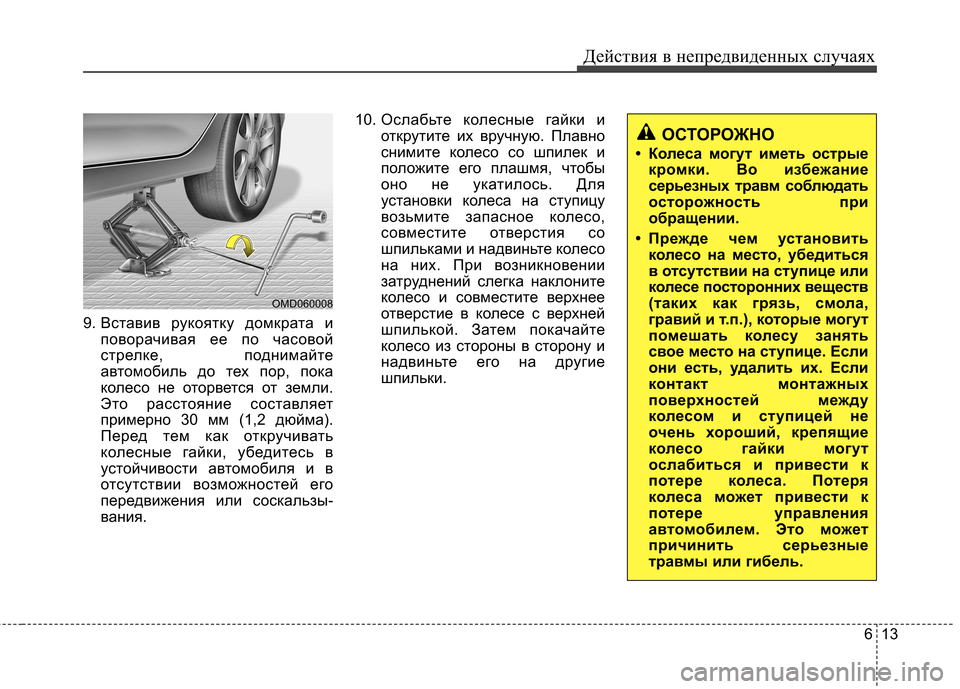

9. Вставив рукоятку домкрата и
поворачивая ее по часовой
стрелке, поднимайте
автомобиль до тех пор, пока
колесо не оторвется от земли.
Это расстояние составляет
примерно 30 мм (1,2 дюйма).
Перед тем как откручивать
колесные гайки, убедитесь в
устойчивости автомобиля и в
отсутствии возможностей его
передвижения или соскальзы-
вания. 10.
Ослабьте колесные гайки и
открутите их вручную. Плавно
снимите колесо со шпилек и
положите его плашмя, чтобы
оно не укатилось. Для
установки колеса на ступицу
возьмите запасное колесо,
совместите отверстия со
шпильками и надвиньте колесо
на них. При возникновении
затруднений слегка наклоните
колесо и совместите верхнее
отверстие в колесе с верхней
шпилькой. Затем покачайте
колесо из стороны в сторону и
надвиньте его на другие
шпильки.
ОСТОРОЖНО
• Колеса могут иметь острые кромки. Во избежание
серьезных травм соблюдать
осторожность при
обращении.
• Прежде чем установить колесо на место, убедиться
в отсутствии на ступице или
колесе посторонних веществ
(таких как грязь, смола,
гравий и т.п.), которые могут
помешать колесу занять
свое место на ступице. Если
они есть, удалить их. Если
контакт монтажных
поверхностей между
колесом и ступицей не
очень хороший, крепящие
колесо гайки могут
ослабиться и привести к
потере колеса. Потеря
колеса может привести к
потере управления
автомобилем. Это м ожет
причинить серьезные
травмы или гибель.
OMD060008

Действия в непредвиденных случаях
14
6

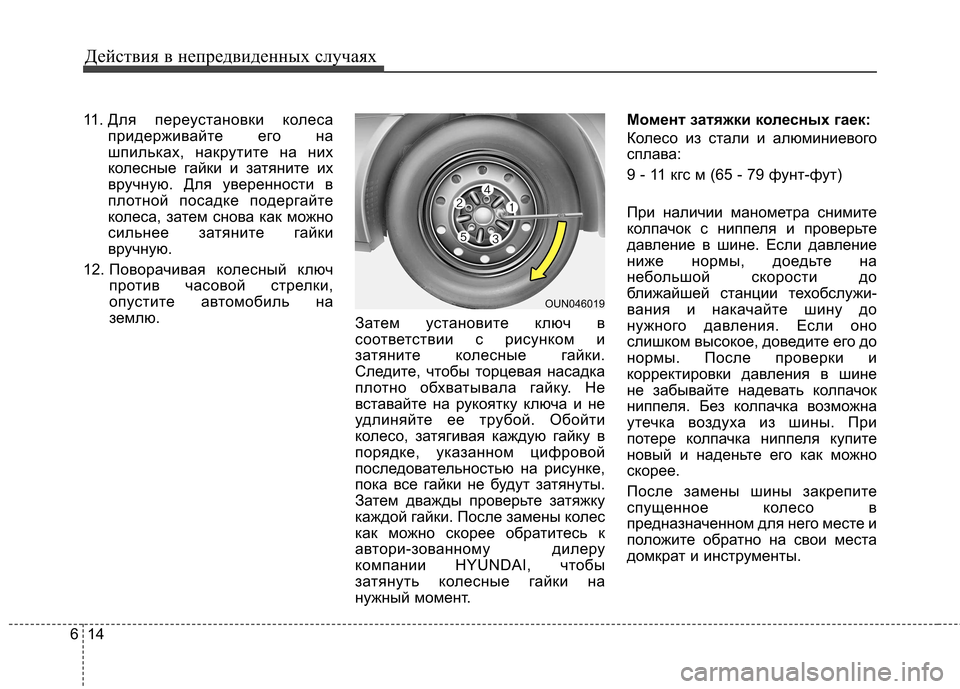

11. Для переустановки колеса
придерживайте его на
шпильках, накрутите на них
колесные гайки и затяните их
вручную. Для уверенности в
плотной посадке подергайте
колеса, затем снова как можно
сильнее затяните гайки
вручную.
12. Поворачивая колес ный ключ
против часовой стрелки,
опустите автомобиль на
землю. Затем установите ключ в
соответствии с рисунком и
затяните колесные гайки.
Следите, чтобы торцевая насадка
плотно обхватывала гайку. Не
вставайте на рукоятку ключа и не
удлиняйте ее трубой. Обойти
колесо, затягивая каждую гайку в
порядке, указанном цифровой
последовательностью на рисунке,
пока все гайки не будут затянуты.
Затем дважды проверьте затяжку
каждой гайки. После замены колес
как можно скорее обратитесь к
автори-зованному дилеру
компании HYUNDAI, чтобы
затянуть колесные гайки на
нужный момент. Момент затяжки колесных гаек:
Колесо из стали и алюминиевого
сплава:
9 - 11 кгс м (65 - 79 фунт-фут)
При наличии манометра снимите
колпачок с ниппеля и проверьте
давление в шине. Если давление
ниже нормы, доедьте на
небольшой скорости до
ближайшей станции техобслужи-
вания и накачайте шину до
нужного давления. Если оно
слишком высокое, доведите его до
нормы. После проверки и
корректировки давления в шине
не забывайте надевать колпачок
ниппеля. Без колпачка возможна
утечка воздуха из шины. При
потере колпачка ниппеля купите
новый и наденьте его как можно
скорее.
После замены шины закрепите
спущенное колесо в
предназначенном для него месте и
положите обратно на свои места
домкрат и инструменты.
OUN046019
