Hyundai Elantra 2013 Manuel du propriétaire (in French)

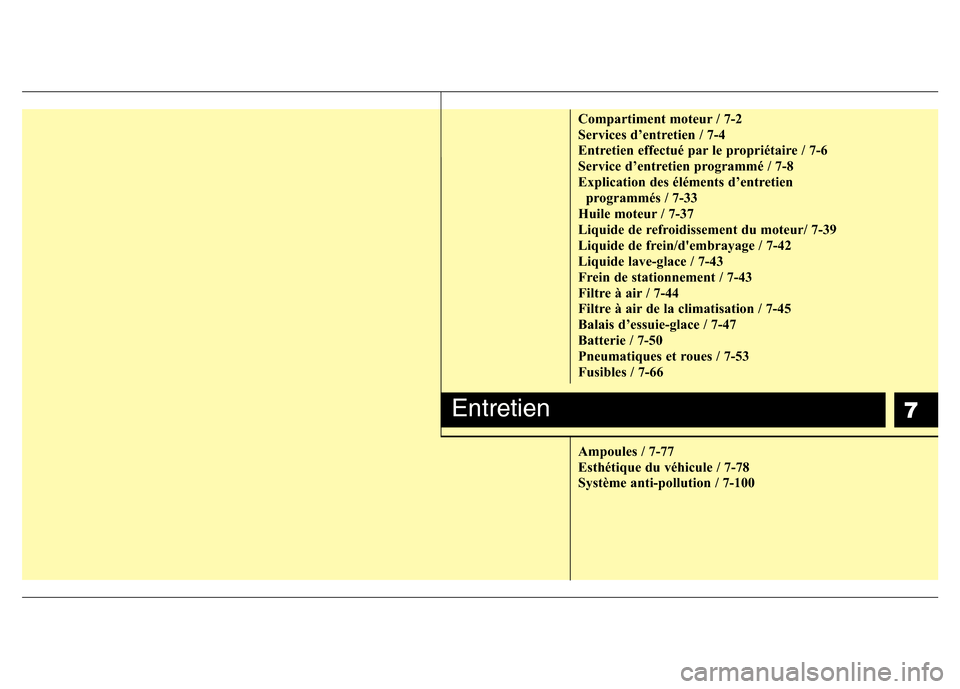

7
Compartiment moteur / 7-2
Services d’entretien / 7-4
Entretien effectué par le propriétaire / 7-6
Service d’entretien programmé / 7-8
Explication des éléments d’entretien
programmés / 7-33
Huile moteur / 7-37
Liquide de refroidissement du moteur/ 7-39
Liquide de frein/d'embrayage / 7-42
Liquide lave-glace / 7-43
Frein de stationnement / 7-43
Filtre à air / 7-44
Filtre à air de la climatisation / 7-45
Balais d’essuie-glace / 7-47
Batterie / 7-50
Pneumatiques et roues / 7-53
Fusibles / 7-66
Ampoules / 7-77
Esthétique du véhicule / 7-78
Système anti-pollution / 7-100
Entretien

Entretien
2 7
COMPARTIMENT MOTEUR
OMD070047N
* Le compartiment moteur du véhicule est susceptible de ne pas être conforme à l'illustration.1. Bouchon de remplissage
d’huile moteur
2. Jauge d’huile moteur
3. Réservoir du liquide de frein /
d’embrayage*
4. Borne positive de la batterie
5.Borne négative de la batterie
6. Boîtier de fusibles
7. Filtre à air
8. Bouchon du radiateur
9. Réservoir du liquide de
refroidissement
10. Réservoir du liquide de
lave-glace du pare-brise
* le cas échéant
■■Moteur 1,8

73
Entretien

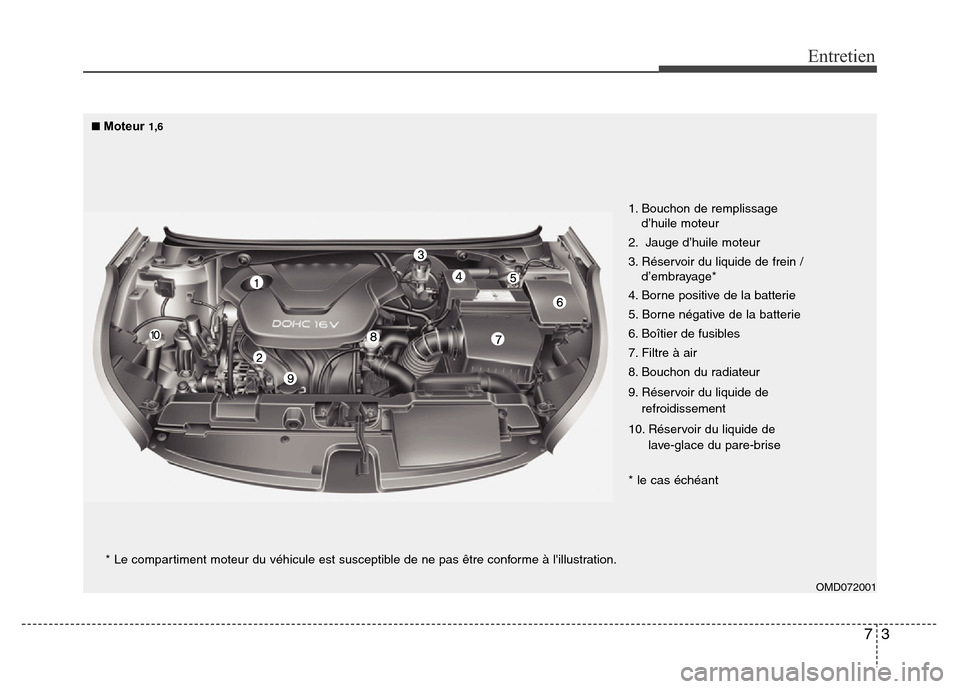

OMD072001
* Le compartiment moteur du véhicule est susceptible de ne pas être conforme à l'illustration.1. Bouchon de remplissage
d’huile moteur
2. Jauge d’huile moteur
3. Réservoir du liquide de frein /
d’embrayage*
4. Borne positive de la batterie
5.Borne négative de la batterie
6. Boîtier de fusibles
7. Filtre à air
8. Bouchon du radiateur
9. Réservoir du liquide de
refroidissement
10. Réservoir du liquide de
lave-glace du pare-brise
* le cas échéant
■■Moteur 1,6

Entretien
4 7

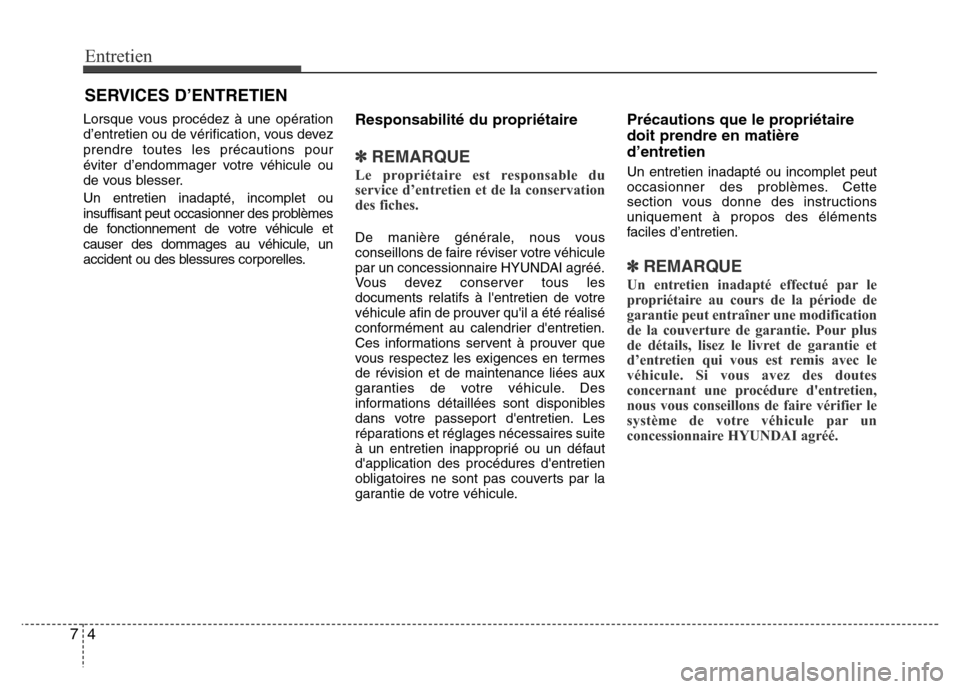

SERVICES D’ENTRETIEN
Lorsque vous procédez à une opération
d’entretien ou de vérification, vous devez
prendre toutes les précautions pour
éviter d’endommager votre véhicule ou
de vous blesser.
Un entretien inadapté, incomplet ou
insuffisant peut occasionner des problèmes
de fonctionnement de votre véhicule et
causer des dommages au véhicule, un
accident ou des blessures corporelles.Responsabilité du propriétaire
✽REMARQUE
Le propriétaire est responsable du
service d’entretien et de la conservation
des fiches.
De manière générale, nous vous
conseillons de faire réviser votre véhicule
par un concessionnaire HYUNDAI agréé.
Vous devez conserver tous les
documents relatifs à l'entretien de votre
véhicule afin de prouver qu'il a été réalisé
conformément au calendrier d'entretien.
Ces informations servent à prouver que
vous respectez les exigences en termes
de révision et de maintenance liées aux
garanties de votre véhicule. Des
informations détaillées sont disponibles
dans votre passeport d'entretien. Les
réparations et réglages nécessaires suite
à un entretien inapproprié ou un défaut
d'application des procédures d'entretien
obligatoires ne sont pas couverts par la
garantie de votre véhicule.
Précautions que le propriétaire
doit prendre en matière
d’entretien
Un entretien inadapté ou incomplet peut
occasionner des problèmes. Cette
section vous donne des instructions
uniquement à propos des éléments
faciles d’entretien.
✽REMARQUE
Un entretien inadapté effectué par le
propriétaire au cours de la période de
garantie peut entraîner une modification
de la couverture de garantie. Pour plus
de détails, lisez le livret de garantie et
d’entretien qui vous est remis avec le
véhicule. Si vous avez des doutes
concernant une procédure d'entretien,
nous vous conseillons de faire vérifier le
système de votre véhicule par un
concessionnaire HYUNDAI agréé.

75
Entretien

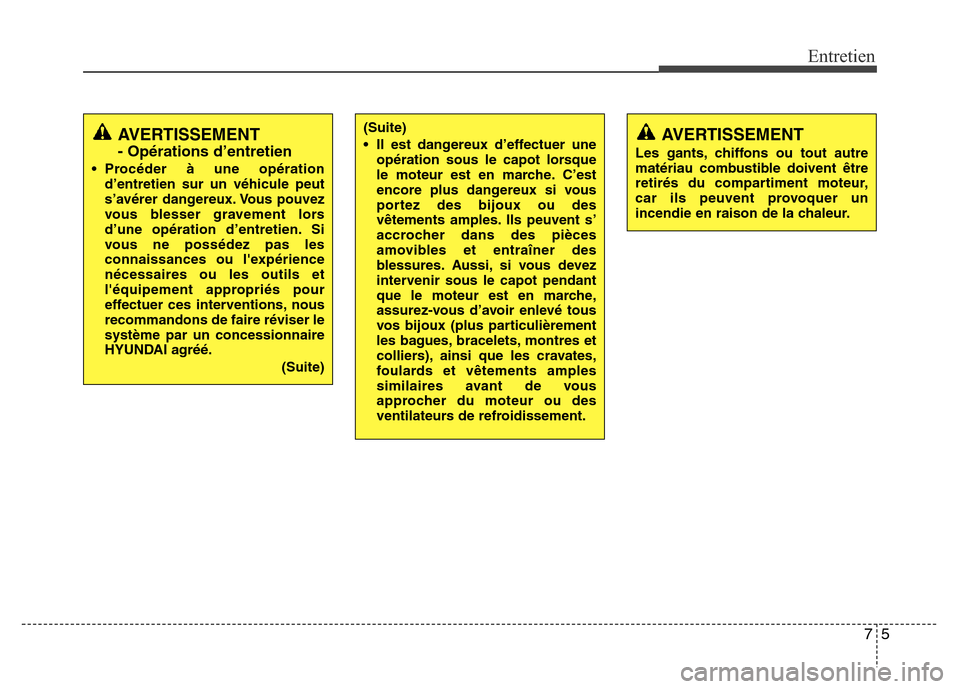

AVERTISSEMENT
- Opérations d’entretien
• Procéder à une opération
d’entretien sur un véhicule peut
s’avérer dangereux. Vous pouvez
vous blesser gravement lors
d’une opération d’entretien. Si
vous ne possédez pas les
connaissances ou l'expérience
nécessaires ou les outils et
l'équipement appropriés pour
effectuer ces interventions, nous
recommandons de faire réviser le
système par un concessionnaire
HYUNDAI agréé.
(Suite)
AVERTISSEMENT
Les gants, chiffons ou tout autre
matériau combustible doivent être
retirés du compartiment moteur,
car ils peuvent provoquer un
incendie en raison de la chaleur.
(Suite)
• Il est dangereux d’effectuer une
opération sous le capot lorsque
le moteur est en marche. C’est
encore plus dangereux si vous
portez des bijoux ou des
vêtements amples. Ils peuvent s’
accrocher dans des pièces
amovibles et entraîner des
blessures. Aussi, si vous devez
intervenir sous le capot pendant
que le moteur est en marche,
assurez-vous d’avoir enlevé tous
vos bijoux (plus particulièrement
les bagues, bracelets, montres et
colliers), ainsi que les cravates,
foulards et vêtements amples
similaires avant de vous
approcher du moteur ou des
ventilateurs de refroidissement.

Entretien
6 7

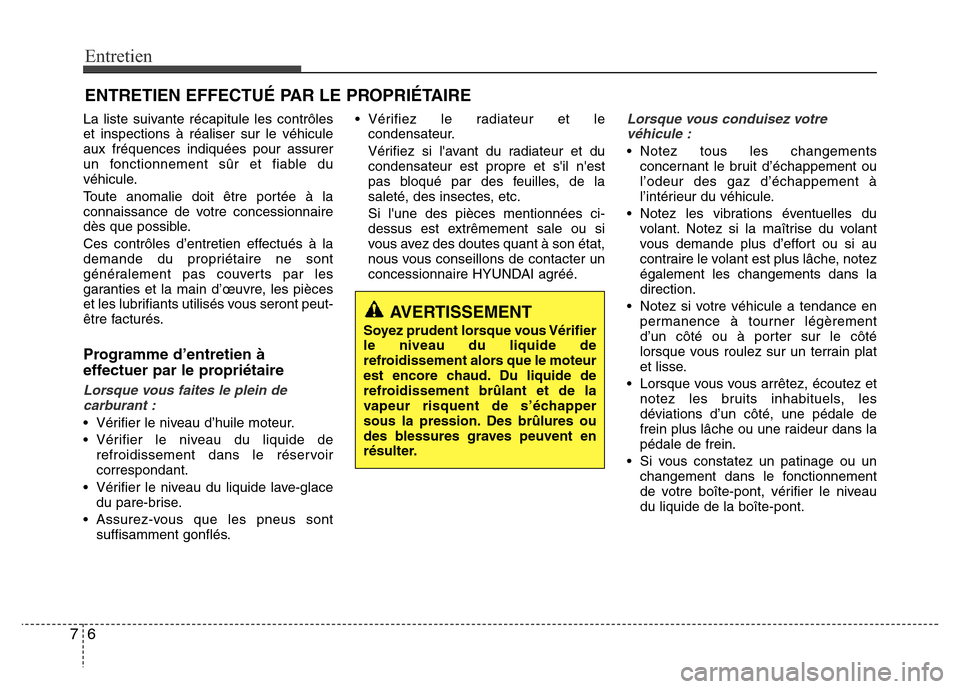

ENTRETIEN EFFECTUÉ PAR LE PROPRIÉTAIRE
La liste suivante récapitule les contrôles
et inspections à réaliser sur le véhicule
aux fréquences indiquées pour assurer
un fonctionnement sûr et fiable du
véhicule.
Toute anomalie doit être portée à la
connaissance de votre concessionnaire
dès que possible.
Ces contrôles d’entretien effectués à la
demande du propriétaire ne sont
généralement pas couverts par les
garanties et la main d’œuvre, les pièces
et les lubrifiants utilisés vous seront peut-
être facturés.
Programme d’entretien à
effectuer par le propriétaire
Lorsque vous faites le plein de
carburant :
• Vérifier le niveau d’huile moteur.
• Vérifier le niveau du liquide de
refroidissement dans le réservoir
correspondant.
• Vérifier le niveau du liquide lave-glace
du pare-brise.
• Assurez-vous que les pneus sont
suffisamment gonflés.• Vérifiez le radiateur et le
condensateur.
Vérifiez si l'avant du radiateur et du
condensateur est propre et s'il n'est
pas bloqué par des feuilles, de la
saleté, des insectes, etc.
Si l'une des pièces mentionnées ci-
dessus est extrêmement sale ou si
vous avez des doutes quant à son état,
nous vous conseillons de contacter un
concessionnaire HYUNDAI agréé.
Lorsque vous conduisez votre
véhicule :
• Notez tous les changements
concernant le bruit d’échappement ou
l’odeur des gaz d’échappement à
l’intérieur du véhicule.
• Notez les vibrations éventuelles du
volant. Notez si la maîtrise du volant
vous demande plus d’effort ou si au
contraire le volant est plus lâche, notez
également les changements dans la
direction.
• Notez si votre véhicule a tendance en
permanence à tourner légèrement
d’un côté ou à porter sur le côté
lorsque vous roulez sur un terrain plat
et lisse.
• Lorsque vous vous arrêtez, écoutez et
notez les bruits inhabituels, les
déviations d’un côté, une pédale de
frein plus lâche ou une raideur dans la
pédale de frein.
• Si vous constatez un patinage ou un
changement dans le fonctionnement
de votre boîte-pont, vérifier le niveau
du liquide de la boîte-pont.
AVERTISSEMENT
Soyez prudent lorsque vous Vérifier
le niveau du liquide de
refroidissement alors que le moteur
est encore chaud. Du liquide de
refroidissement brûlant et de la
vapeur risquent de s’échapper
sous la pression. Des brûlures ou
des blessures graves peuvent en
résulter.

77
Entretien

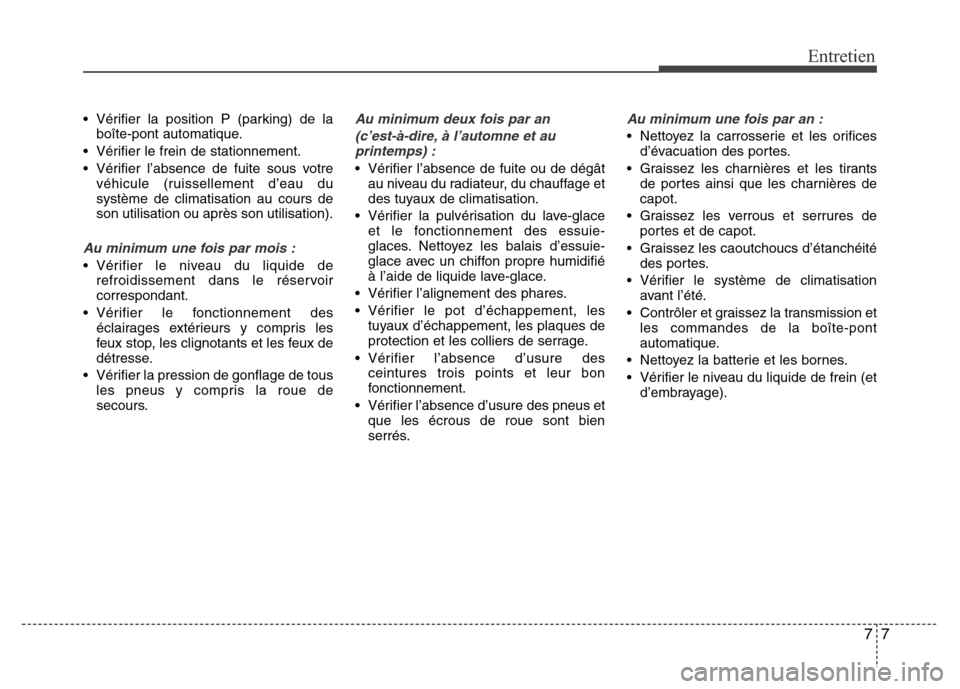

• Vérifier la position P (parking) de la
boîte-pont automatique.
• Vérifier le frein de stationnement.
• Vérifier l’absence de fuite sous votre
véhicule (ruissellement d’eau du
système de climatisation au cours de
son utilisation ou après son utilisation).
Au minimum une fois par mois :
• Vérifier le niveau du liquide de
refroidissement dans le réservoir
correspondant.
• Vérifier le fonctionnement des
éclairages extérieurs y compris les
feux stop, les clignotants et les feux de
détresse.
• Vérifier la pression de gonflage de tous
les pneus y compris la roue de
secours.
Au minimum deux fois par an
(c’est-à-dire, à l’automne et au
printemps) :
• Vérifier l’absence de fuite ou de dégât
au niveau du radiateur, du chauffage et
des tuyaux de climatisation.
• Vérifier la pulvérisation du lave-glace
et le fonctionnement des essuie-
glaces. Nettoyez les balais d’essuie-
glace avec un chiffon propre humidifié
à l’aide de liquide lave-glace.
• Vérifier l’alignement des phares.
• Vérifier le pot d’échappement, les
tuyaux d’échappement, les plaques de
protection et les colliers de serrage.
• Vérifier l’absence d’usure des
ceintures trois points et leur bon
fonctionnement.
• Vérifier l’absence d’usure des pneus et
que les écrous de roue sont bien
serrés.
Au minimum une fois par an :
• Nettoyez la carrosserie et les orifices
d’évacuation des portes.
• Graissez les charnières et les tirants
de portes ainsi que les charnières de
capot.
• Graissez les verrous et serrures de
portes et de capot.
• Graissez les caoutchoucs d’étanchéité
des portes.
• Vérifier le système de climatisation
avant l’été.
• Contrôler et graissez la transmission et
les commandes de la boîte-pont
automatique.
• Nettoyez la batterie et les bornes.
• Vérifier le niveau du liquide de frein (et
d’embrayage).

Entretien
8 7

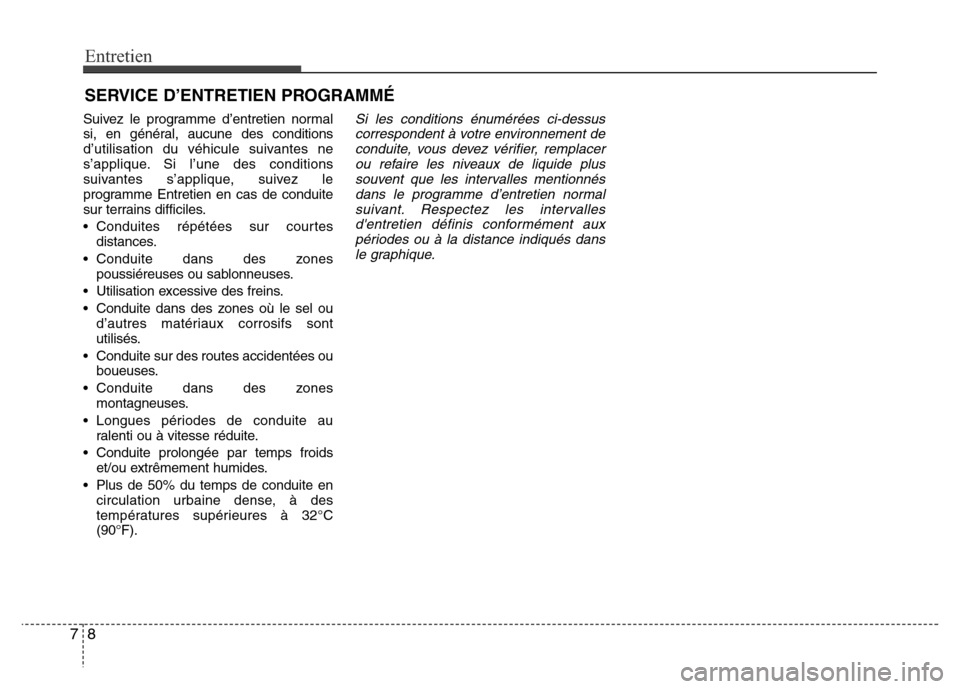

SERVICE D’ENTRETIEN PROGRAMMÉ
Suivez le programme d’entretien normal
si, en général, aucune des conditions
d’utilisation du véhicule suivantes ne
s’applique. Si l’une des conditions
suivantes s’applique, suivez le
programme Entretien en cas de conduite
sur terrains difficiles.
• Conduites répétées sur courtes
distances.
• Conduite dans des zones
poussiéreuses ou sablonneuses.
• Utilisation excessive des freins.
• Conduite dans des zones où le sel ou
d’autres matériaux corrosifs sont
utilisés.
• Conduite sur des routes accidentées ou
boueuses.
• Conduite dans des zones
montagneuses.
• Longues périodes de conduite au
ralenti ou à vitesse réduite.
• Conduite prolongée par temps froids
et/ou extrêmement humides.
• Plus de 50% du temps de conduite en
circulation urbaine dense, à des
températures supérieures à 32°C
(90°F).Si les conditions énumérées ci-dessus
correspondent à votre environnement de
conduite, vous devez vérifier, remplacer
ou refaire les niveaux de liquide plus
souvent que les intervalles mentionnés
dans le programme d’entretien normal
suivant. Respectez les intervalles
d'entretien définis conformément aux
périodes ou à la distance indiqués dans
le graphique.

79
Entretien

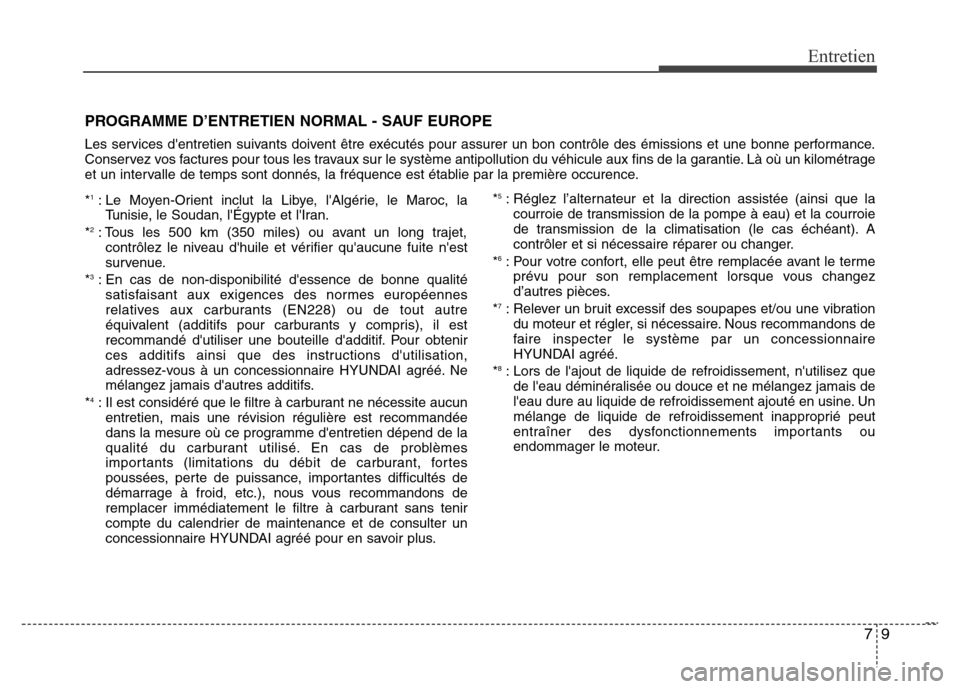

PROGRAMME D’ENTRETIEN NORMAL - SAUF EUROPE
Les services d'entretien suivants doivent être exécutés pour assurer un bon contrôle des émissions et une bonne performance.
Conservez vos factures pour tous les travaux sur le système antipollution du véhicule aux fins de la garantie. Là où un kilométrage
et un intervalle de temps sont donnés, la fréquence est établie par la première occurence.
*
1: Le Moyen-Orient inclut la Libye, l'Algérie, le Maroc, la
Tunisie, le Soudan, l'Égypte et l'Iran.
*
2: Tous les 500 km (350 miles) ou avant un long trajet,
contrôlez le niveau d'huile et vérifier qu'aucune fuite n'est
survenue.
*
3: En cas de non-disponibilité d'essence de bonne qualité
satisfaisant aux exigences des normes européennes
relatives aux carburants (EN228) ou de tout autre
équivalent (additifs pour carburants y compris), il est
recommandé d'utiliser une bouteille d'additif. Pour obtenir
ces additifs ainsi que des instructions d'utilisation,
adressez-vous à un concessionnaire HYUNDAI agréé. Ne
mélangez jamais d'autres additifs.
*
4: Il est considéré que le filtre à carburant ne nécessite aucun
entretien, mais une révision régulière est recommandée
dans la mesure où ce programme d'entretien dépend de la
qualité du carburant utilisé. En cas de problèmes
importants (limitations du débit de carburant, fortes
poussées, perte de puissance, importantes difficultés de
démarrage à froid, etc.), nous vous recommandons de
remplacer immédiatement le filtre à carburant sans tenir
compte du calendrier de maintenance et de consulter un
concessionnaire HYUNDAI agréé pour en savoir plus.*
5: Réglez l’alternateur et la direction assistée (ainsi que la
courroie de transmission de la pompe à eau) et la courroie
de transmission de la climatisation (le cas échéant). A
contrôler et si nécessaire réparer ou changer.
*
6: Pour votre confort, elle peut être remplacée avant le terme
prévu pour son remplacement lorsque vous changez
d’autres pièces.
*
7: Relever un bruit excessif des soupapes et/ou une vibration
du moteur et régler, si nécessaire. Nous recommandons de
faire inspecter le système par un concessionnaire
HYUNDAI agréé.
*
8: Lors de l'ajout de liquide de refroidissement, n'utilisez que
de l'eau déminéralisée ou douce et ne mélangez jamais de
l'eau dure au liquide de refroidissement ajouté en usine. Un
mélange de liquide de refroidissement inapproprié peut
entraîner des dysfonctionnements importants ou
endommager le moteur.

Entretien
10 7
(Suite)
❑ Remplacez le filtre à air destiné à la climatisation
(le cas échéant)
❑ Remplacez l'huile moteur et le filtre
- Sauf Moyen-Orient *1 *2
❑ Remplacez l'huile moteur et le filtre - Pour Moyen-Orient*1*2
(Tous les 10 000 km (6 500 miles) ou 12 mois)
❑ Ajouter des additifs pour carburant *3
(Tous les 5 000 km ou 6 mois)
15 000 km (10 000 miles) ou 12 mois
❑ Vérifiez le filtre à air - Sauf Moyen-Orient *1
❑ Vérifiez le compresseur/fluide réfrigérant du système
de climatisation (le cas échéant)
❑ Vérifiez l'état de la batterie
❑ Vérifiez les canalisations de freins, les flexibles de frein
et les connexions souples de freinage
❑ Vérifiez le liquide de frein/d'embrayage (le cas échéant)
❑ Vérifiez les freins à disque et les plaquettes (le cas échéant)
❑ Vérifiez les freins à tambour et garnitures (le cas échéant)
❑ Vérifiez les joints à rotule de la suspension avant
❑ Vérifiez la crémaillère du boîtier de direction,
la transmission et les emplâtres
❑ Vérifiez les pneus
(pression et usure de la bande de roulement)
❑ Inspectez le tuyau à dépression
❑ Remplacez le filtre à air - Pour Moyen-Orient *1
(Suite)

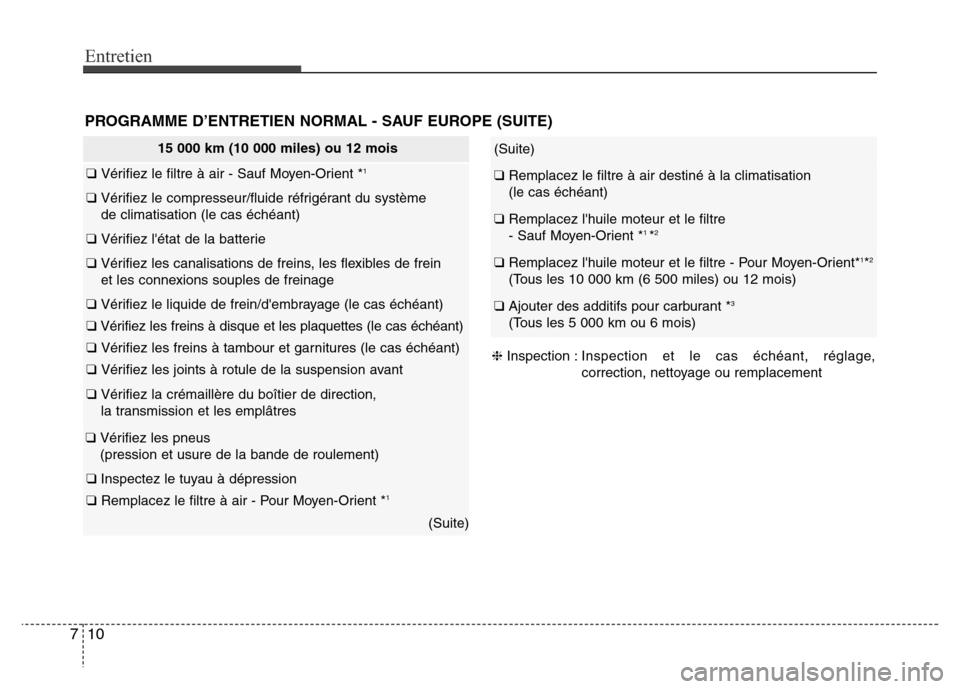

PROGRAMME D’ENTRETIEN NORMAL - SAUF EUROPE (SUITE)
❈Inspection :Inspection et le cas échéant, réglage,
correction, nettoyage ou remplacement
