Bakım
Tahsis edilmiÅŸ lamba
Önceki sayfadan 1 ile 3 arası adımları ta-
kip ediniz.
4. Soket üstündeki tırnaklar grubun üze-
rinde bulunan yuvalarla aynı hizaya
gelene kadar soketi saat yönünün ter-
sine çevirerek gruptan sökünüz.
5. Ampulü dışarı doğru çekerek çıkartı-
nız.
6. Yuvaya yeni bir ampul yerleÅŸtiriniz.
7. Soket üstündeki tırnakları gruptaki yu-
valara hizalayarak soketi gruba monte
ediniz. Soketi gruba itiniz ve saat yö-
nünde çeviriniz.

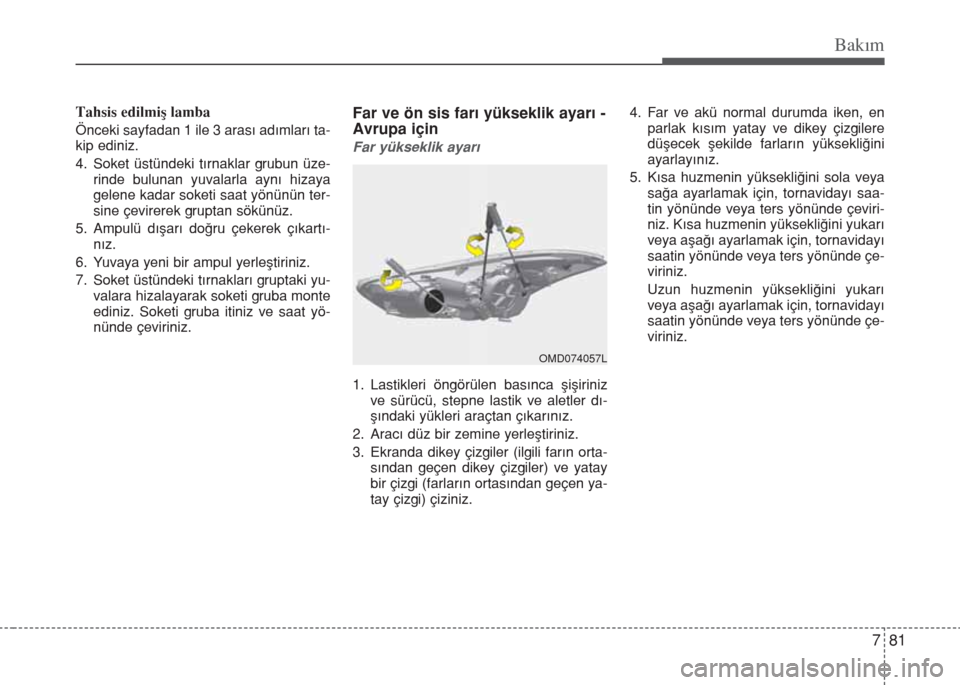

Far ve ön sis farı yükseklik ayarı -
Avrupa için
Far yükseklik ayarı
1. Lastikleri öngörülen basınca şişiriniz
ve sürücü, stepne lastik ve aletler dı-
şındaki yükleri araçtan çıkarınız.
2. Aracı düz bir zemine yerleştiriniz.
3. Ekranda dikey çizgiler (ilgili farın orta-
sından geçen dikey çizgiler) ve yatay
bir çizgi (farların ortasından geçen ya-
tay çizgi) çiziniz.4. Far ve akü normal durumda iken, en
parlak kısım yatay ve dikey çizgilere
düşecek şekilde farların yüksekliğini
ayarlayınız.
5. Kısa huzmenin yüksekliğini sola veya
sağa ayarlamak için, tornavidayı saa-
tin yönünde veya ters yönünde çeviri-
niz. Kısa huzmenin yüksekliğini yukarı
veya aşağı ayarlamak için, tornavidayı
saatin yönünde veya ters yönünde çe-
viriniz.
Uzun huzmenin yüksekliğini yukarı
veya aşağı ayarlamak için, tornavidayı
saatin yönünde veya ters yönünde çe-
viriniz.
OMD074057L

785
Bakım
Far kısa huzme (SOL)
1. Sürücü araçta yok iken kısa huzmeyi açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa huzmenin yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini 0 konumu ile ayarlayınız.
OMD051054L
ARAÇ EKSENİ
KESİŞME ÇİZGİSİ
ZEMİN W1 (Kısa huzme) Far Ampul Merkezinin Dikey Çizgisi Far Ampul Merkezinin Dikey Çizgisi
Far Ampul Merkezinin Yatay Çizgisi
H1 (Uzun
huzme)

Bakım
86 7
Far kısa huzme (SAĞ)
1. Sürücü araçta yok iken kısa huzmeyi açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa huzmenin yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini 0 konumu ile ayarlayınız.
OMD051055L
ARAÇ EKSENİ
KESİŞME ÇİZGİSİ
ZEMİN W1 (Kısa huzme) Far Ampul Merkezinin Dikey Çizgisi Far Ampul Merkezinin Dikey Çizgisi
Far Ampul Merkezinin Yatay Çizgisi
H1 (Uzun
huzme)

787
Bakım
Ön sis lambası
1. Sürücü araçta yok iken ön sis farını açınız.
2. Kesişme çizgisi, izin verilen aralıkta gösterilmelidir (gölgeli bölge).
OMD051056L/Q
180
ARAÇ EKSENİ
KESİŞME ÇİZGİSİ
ZEMİN W3 (Ön sis)Üst Sınır Far Ampul Merkezinin Dikey Çizgisi
Far Ampul Merkezinin Dikey Çizgisi
Far Ampul Merkezinin Yatay Çizgisi
H3 (Ön sis)
