Hyundai Elantra 2014 Manuel du propriétaire (in French)

4113

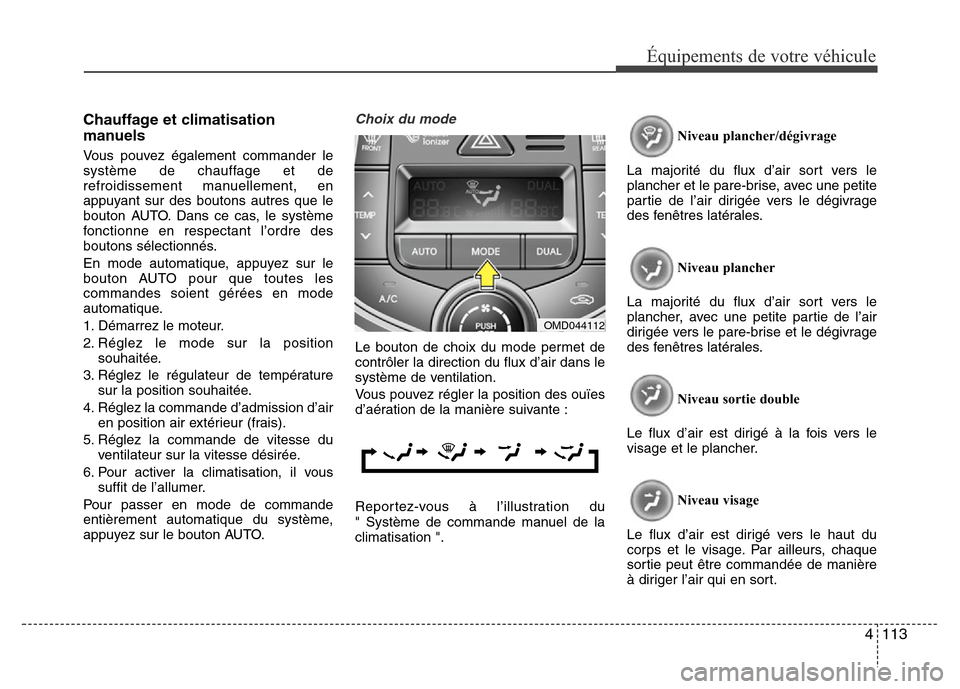

Équipements de votre véhicule
Chauffage et climatisation
manuels
Vous pouvez également commander le
système de chauffage et de
refroidissement manuellement, en
appuyant sur des boutons autres que le
bouton AUTO. Dans ce cas, le système
fonctionne en respectant l’ordre des
boutons sélectionnés.
En mode automatique, appuyez sur le
bouton AUTO pour que toutes les
commandes soient gérées en mode
automatique.
1. Démarrez le moteur.
2. Réglez le mode sur la position
souhaitée.
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande d’admission d’air
en position air extérieur (frais).
5. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
6. Pour activer la climatisation, il vous
suffit de l’allumer.
Pour passer en mode de commande
entièrement automatique du système,
appuyez sur le bouton AUTO.
Choix du mode
Le bouton de choix du mode permet de
contrôler la direction du flux d’air dans le
système de ventilation.
Vous pouvez régler la position des ouïes
d’aération de la manière suivante :
Reportez-vous à l’illustration du
" Système de commande manuel de la
climatisation ".Niveau plancher/dégivrage
La majorité du flux d’air sort vers le
plancher et le pare-brise, avec une petite
partie de l’air dirigée vers le dégivrage
des fenêtres latérales.
Niveau plancher
La majorité du flux d’air sort vers le
plancher, avec une petite partie de l’air
dirigée vers le pare-brise et le dégivrage
des fenêtres latérales.
Niveau sortie double
Le flux d’air est dirigé à la fois vers le
visage et le plancher.
Niveau visage
Le flux d’air est dirigé vers le haut du
corps et le visage. Par ailleurs, chaque
sortie peut être commandée de manière
à diriger l’air qui en sort.
OMD044112

Équipements de votre véhicule
114 4

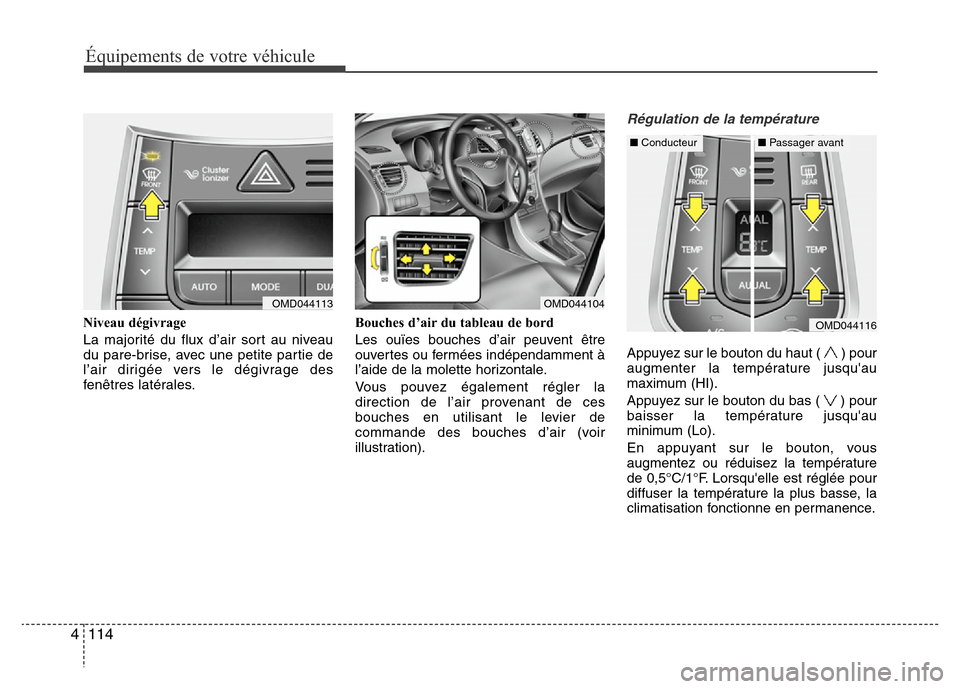

Niveau dégivrage
La majorité du flux d’air sort au niveau
du pare-brise, avec une petite partie de
l’air dirigée vers le dégivrage des
fenêtres latérales.Bouches d’air du tableau de bord
Les ouïes bouches d’air peuvent être
ouvertes ou fermées indépendamment à
l’aide de la molette horizontale.
Vous pouvez également régler la
direction de l’air provenant de ces
bouches en utilisant le levier de
commande des bouches d’air (voir
illustration).
Régulation de la température
Appuyez sur le bouton du haut ( ) pour
augmenter la température jusqu'au
maximum (HI).
Appuyez sur le bouton du bas ( ) pour
baisser la température jusqu'au
minimum (Lo).
En appuyant sur le bouton, vous
augmentez ou réduisez la température
de 0,5°C/1°F. Lorsqu'elle est réglée pour
diffuser la température la plus basse, la
climatisation fonctionne en permanence.
OMD044116
■Conducteur■Passager avant
OMD044104OMD044113

4115
Équipements de votre véhicule

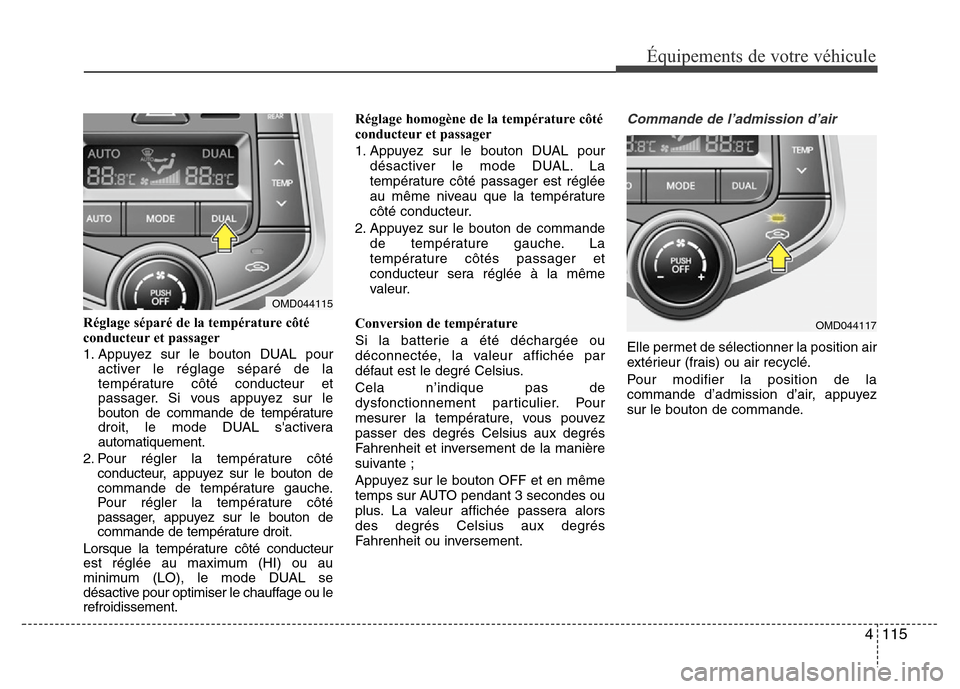

Réglage séparé de la température côté
conducteur et passager
1. Appuyez sur le bouton DUAL pour
activer le réglage séparé de la
température côté conducteur et
passager. Si vous appuyez sur le
bouton de commande de température
droit, le mode DUAL s'activera
automatiquement.
2. Pour régler la température côté
conducteur, appuyez sur le bouton de
commande de température gauche.
Pour régler la température côté
passager, appuyez sur le bouton de
commande de température droit.
Lorsque la température côté conducteur
est réglée au maximum (HI) ou au
minimum (LO), le mode DUAL se
désactive pour optimiser le chauffage ou le
refroidissement.Réglage homogène de la température côté
conducteur et passager
1. Appuyez sur le bouton DUAL pour
désactiver le mode DUAL. La
température côté passager est réglée
au même niveau que la température
côté conducteur.
2. Appuyez sur le bouton de commande
de température gauche. La
température côtés passager et
conducteur sera réglée à la même
valeur.
Conversion de température
Si la batterie a été déchargée ou
déconnectée, la valeur affichée par
défaut est le degré Celsius.
Cela n’indique pas de
dysfonctionnement particulier. Pour
mesurer la température, vous pouvez
passer des degrés Celsius aux degrés
Fahrenheit et inversement de la manière
suivante ;
Appuyez sur le bouton OFF et en même
temps sur AUTO pendant 3 secondes ou
plus. La valeur affichée passera alors
des degrés Celsius aux degrés
Fahrenheit ou inversement.
Commande de l’admission d’air
Elle permet de sélectionner la position air
extérieur (frais) ou air recyclé.
Pour modifier la position de la
commande d’admission d’air, appuyez
sur le bouton de commande.
OMD044115
OMD044117

Équipements de votre véhicule
116 4

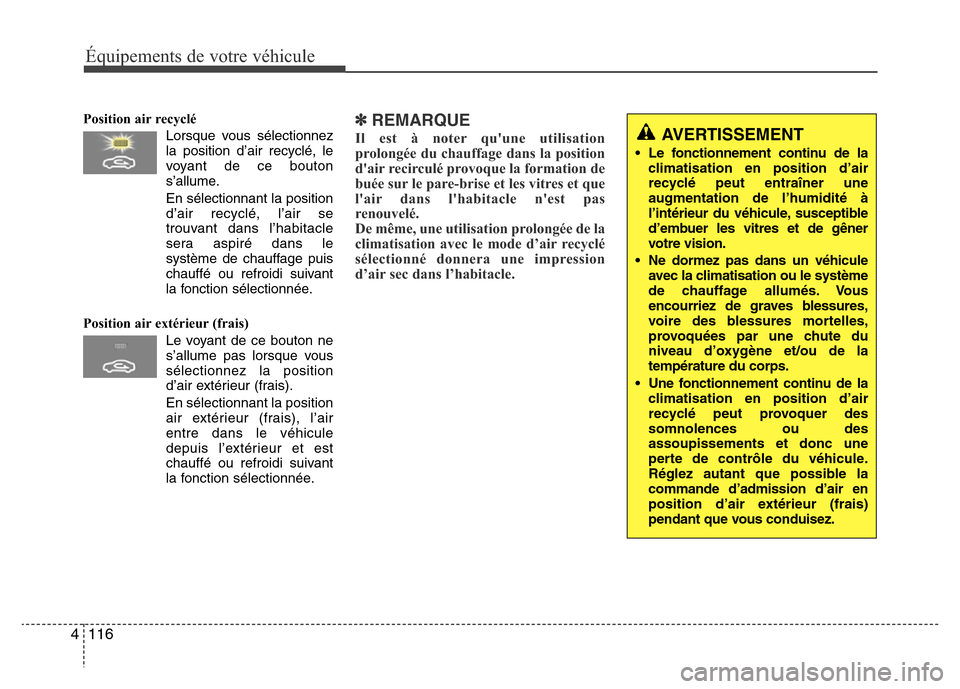

Position air recyclé
Lorsque vous sélectionnez
la position d’air recyclé, le
voyant de ce bouton
s’allume.
En sélectionnant la position
d’air recyclé, l’air se
trouvant dans l’habitacle
sera aspiré dans le
système de chauffage puis
chauffé ou refroidi suivant
la fonction sélectionnée.
Position air extérieur (frais)
Le voyant de ce bouton ne
s’allume pas lorsque vous
sélectionnez la position
d’air extérieur (frais).
En sélectionnant la position
air extérieur (frais), l’air
entre dans le véhicule
depuis l’extérieur et est
chauffé ou refroidi suivant
la fonction sélectionnée.✽REMARQUE
Il est à noter qu'une utilisation
prolongée du chauffage dans la position
d'air recirculé provoque la formation de
buée sur le pare-brise et les vitres et que
l'air dans l'habitacle n'est pas
renouvelé.
De même, une utilisation prolongée de la
climatisation avec le mode d’air recyclé
sélectionné donnera une impression
d’air sec dans l’habitacle. AVERTISSEMENT
• Le fonctionnement continu de la
climatisation en position d’air
recyclé peut entraîner une
augmentation de l’humidité à
l’intérieur du véhicule, susceptible
d’embuer les vitres et de gêner
votre vision.
• Ne dormez pas dans un véhicule
avec la climatisation ou le système
de chauffage allumés. Vous
encourriez de graves blessures,
voire des blessures mortelles,
provoquées par une chute du
niveau d’oxygène et/ou de la
température du corps.
• Une fonctionnement continu de la
climatisation en position d’air
recyclé peut provoquer des
somnolences ou des
assoupissements et donc une
perte de contrôle du véhicule.
Réglez autant que possible la
commande d’admission d’air en
position d’air extérieur (frais)
pendant que vous conduisez.

4117
Équipements de votre véhicule

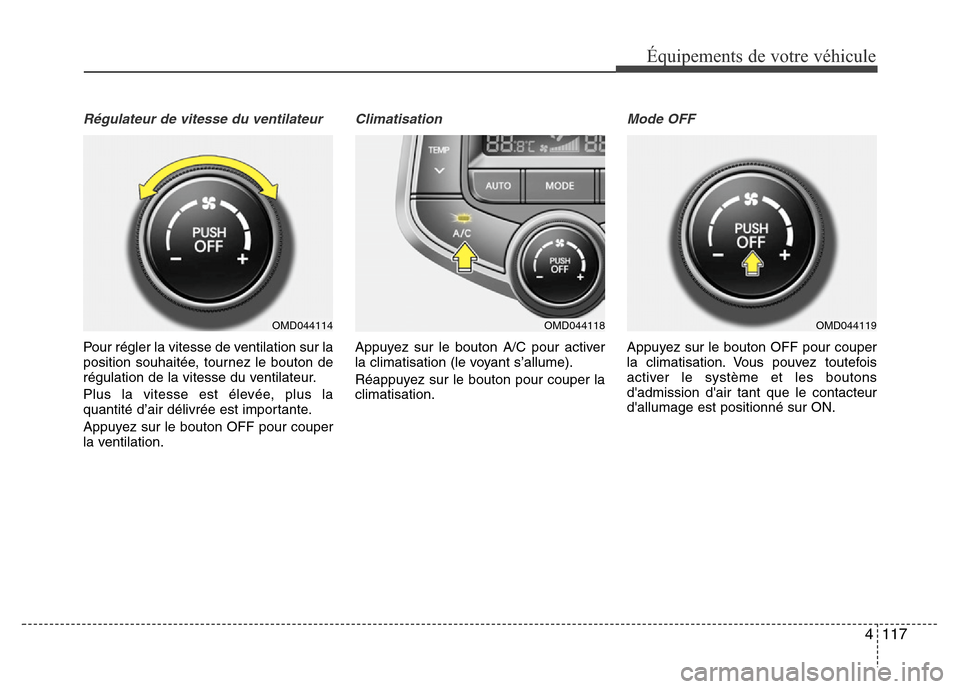

Régulateur de vitesse du ventilateur
Pour régler la vitesse de ventilation sur la
position souhaitée, tournez le bouton de
régulation de la vitesse du ventilateur.
Plus la vitesse est élevée, plus la
quantité d’air délivrée est importante.
Appuyez sur le bouton OFF pour couper
la ventilation.
Climatisation
Appuyez sur le bouton A/C pour activer
la climatisation (le voyant s’allume).
Réappuyez sur le bouton pour couper la
climatisation.
Mode OFF
Appuyez sur le bouton OFF pour couper
la climatisation. Vous pouvez toutefois
activer le système et les boutons
d'admission d'air tant que le contacteur
d'allumage est positionné sur ON.
OMD044114OMD044118OMD044119

Équipements de votre véhicule
118 4

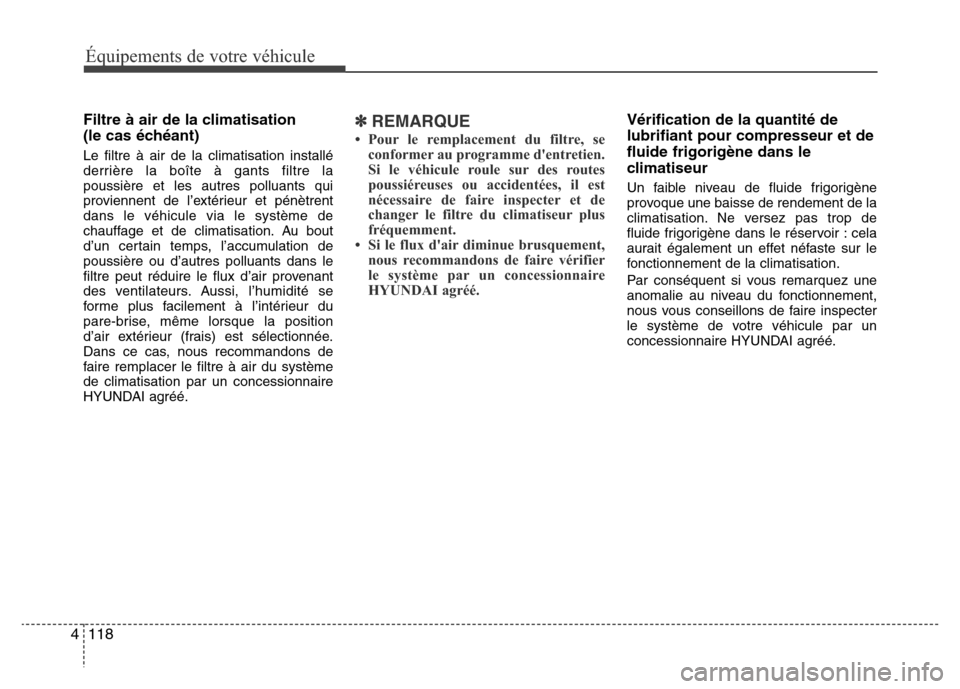

Filtre à air de la climatisation
(le cas échéant)
Le filtre à air de la climatisation installé
derrière la boîte à gants filtre la
poussière et les autres polluants qui
proviennent de l’extérieur et pénètrent
dans le véhicule via le système de
chauffage et de climatisation. Au bout
d’un certain temps, l’accumulation de
poussière ou d’autres polluants dans le
filtre peut réduire le flux d’air provenant
des ventilateurs. Aussi, l’humidité se
forme plus facilement à l’intérieur du
pare-brise, même lorsque la position
d’air extérieur (frais) est sélectionnée.
Dans ce cas, nous recommandons de
faire remplacer le filtre à air du système
de climatisation par un concessionnaire
HYUNDAI agréé.
✽REMARQUE
• Pour le remplacement du filtre, se
conformer au programme d'entretien.
Si le véhicule roule sur des routes
poussiéreuses ou accidentées, il est
nécessaire de faire inspecter et de
changer le filtre du climatiseur plus
fréquemment.
• Si le flux d'air diminue brusquement,
nous recommandons de faire vérifier
le système par un concessionnaire
HYUNDAI agréé.
Vérification de la quantité de
lubrifiant pour compresseur et de
fluide frigorigène dans le
climatiseur
Un faible niveau de fluide frigorigène
provoque une baisse de rendement de la
climatisation. Ne versez pas trop de
fluide frigorigène dans le réservoir : cela
aurait également un effet néfaste sur le
fonctionnement de la climatisation.
Par conséquent si vous remarquez une
anomalie au niveau du fonctionnement,
nous vous conseillons de faire inspecter
le système de votre véhicule par un
concessionnaire HYUNDAI agréé.

4119
Équipements de votre véhicule

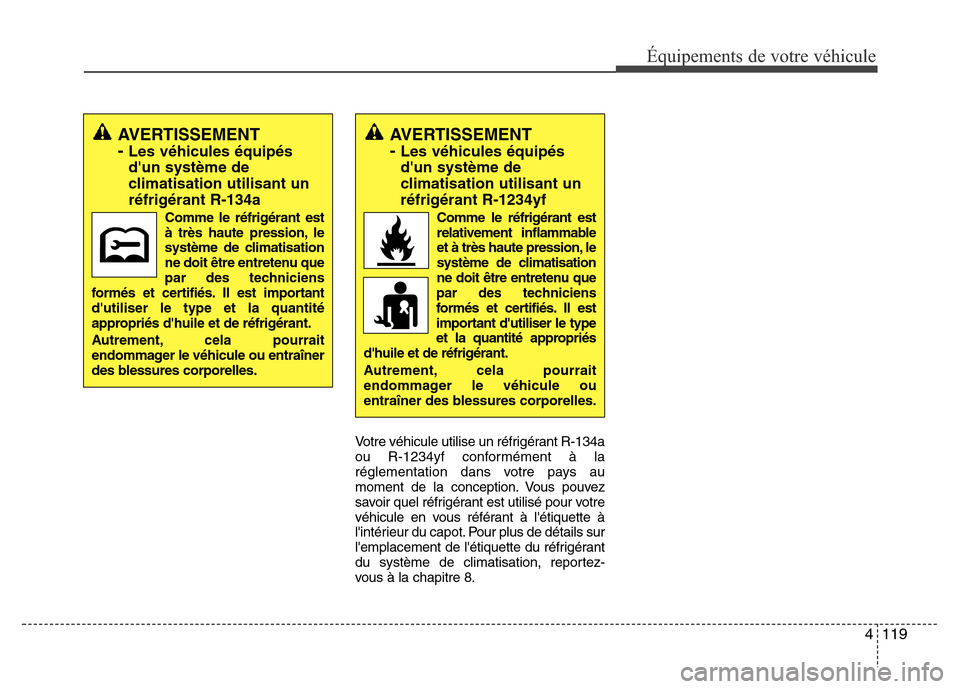

Votre véhicule utilise un réfrigérant R-134a
ou R-1234yf conformément à la
réglementation dans votre pays au
moment de la conception. Vous pouvez
savoir quel réfrigérant est utilisé pour votre
véhicule en vous référant à l'étiquette à
l'intérieur du capot. Pour plus de détails sur
l'emplacement de l'étiquette du réfrigérant
du système de climatisation, reportez-
vous à la chapitre 8.
AVERTISSEMENT
-
Les véhicules équipés
d'un système de
climatisation utilisant un
réfrigérant R-134a
Comme le réfrigérant est
à très haute pression, le
système de climatisation
ne doit être entretenu que
par des techniciens
formés et certifiés. Il est important
d'utiliser le type et la quantité
appropriés d'huile et de réfrigérant.
Autrement, cela pourrait
endommager le véhicule ou entraîner
des blessures corporelles.
AVERTISSEMENT
-
Les véhicules équipés
d'un système de
climatisation utilisant un
réfrigérant R-1234yf
Comme le réfrigérant est
relativement inflammable
et à très haute pression, le
système de climatisation
ne doit être entretenu que
par des techniciens
formés et certifiés. Il est
important d'utiliser le type
et la quantité appropriés
d'huile et de réfrigérant.
Autrement, cela pourrait
endommager le véhicule ou
entraîner des blessures corporelles.

Équipements de votre véhicule
120 4

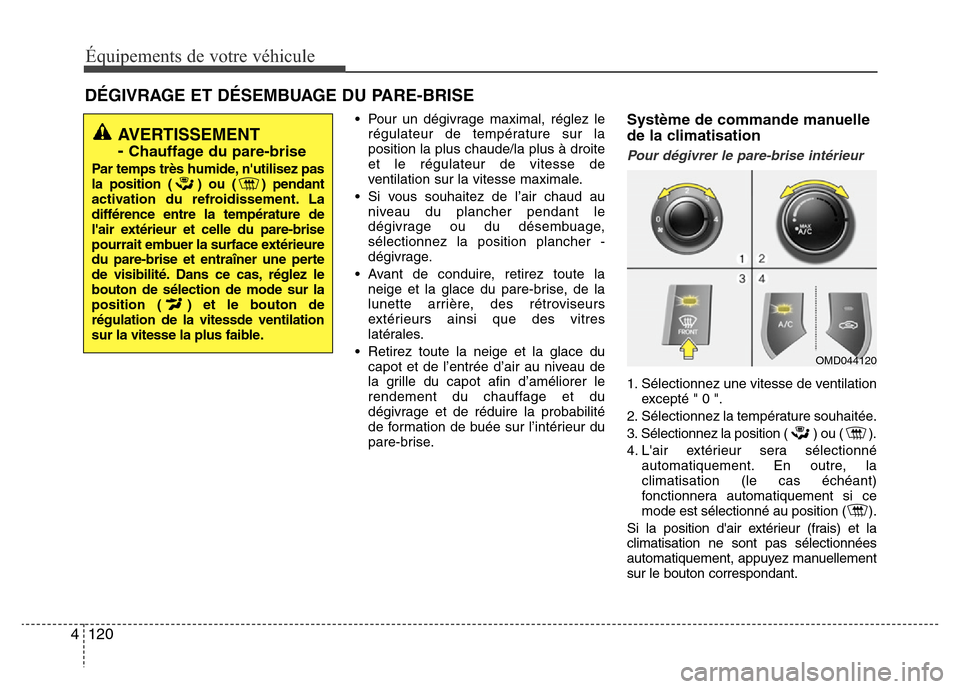

DÉGIVRAGE ET DÉSEMBUAGE DU PARE-BRISE
• Pour un dégivrage maximal, réglez le
régulateur de température sur la
position la plus chaude/la plus à droite
et le régulateur de vitesse de
ventilation sur la vitesse maximale.
• Si vous souhaitez de l’air chaud au
niveau du plancher pendant le
dégivrage ou du désembuage,
sélectionnez la position plancher -
dégivrage.
• Avant de conduire, retirez toute la
neige et la glace du pare-brise, de la
lunette arrière, des rétroviseurs
extérieurs ainsi que des vitres
latérales.
• Retirez toute la neige et la glace du
capot et de l’entrée d’air au niveau de
la grille du capot afin d’améliorer le
rendement du chauffage et du
dégivrage et de réduire la probabilité
de formation de buée sur l’intérieur du
pare-brise.Système de commande manuelle
de la climatisation
Pour dégivrer le pare-brise intérieur
1. Sélectionnez une vitesse de ventilation
excepté " 0 ".
2. Sélectionnez la température souhaitée.
3. Sélectionnez la position ( ) ou ( ).
4. L'air extérieur sera sélectionné
automatiquement. En outre, la
climatisation (le cas échéant)
fonctionnera automatiquement si ce
mode est sélectionné au position ( ).
Si la position d'air extérieur (frais) et la
climatisation ne sont pas sélectionnées
automatiquement, appuyez manuellement
sur le bouton correspondant.
AVERTISSEMENT
-
Chauffage du pare-brise
Par temps très humide, n'utilisez pas
la position ( ) ou ( ) pendant
activation du refroidissement. La
différence entre la température de
l'air extérieur et celle du pare-brise
pourrait embuer la surface extérieure
du pare-brise et entraîner une perte
de visibilité. Dans ce cas, réglez le
bouton de sélection de mode sur la
position ( ) et le bouton de
régulation de la vitessde ventilation
sur la vitesse la plus faible.
OMD044120

4121
Équipements de votre véhicule

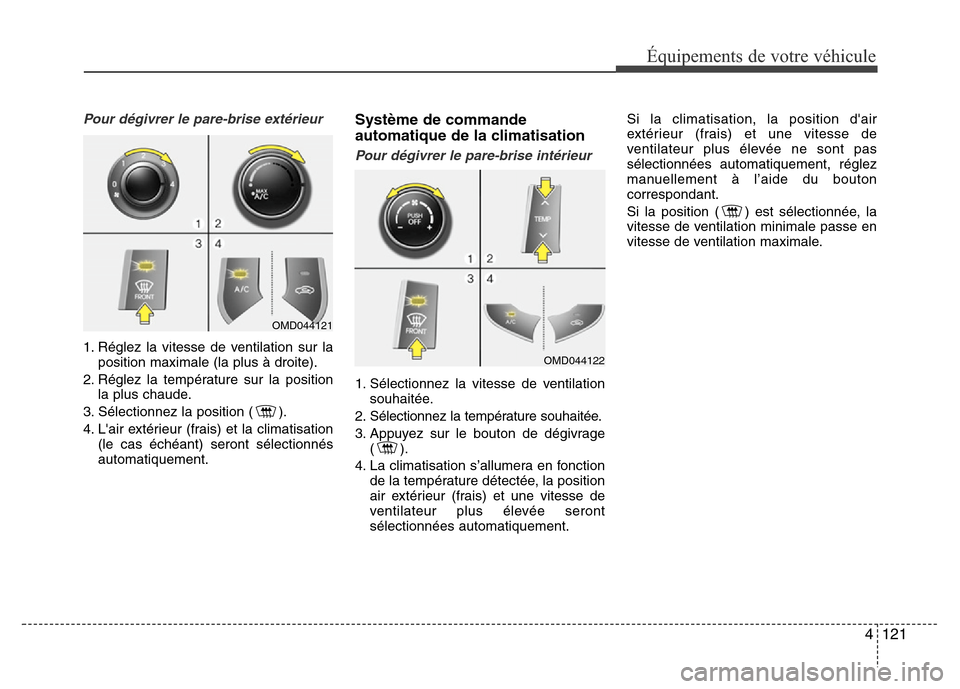

Pour dégivrer le pare-brise extérieur
1. Réglez la vitesse de ventilation sur la
position maximale (la plus à droite).
2. Réglez la température sur la position
la plus chaude.
3. Sélectionnez la position ( ).
4. L'air extérieur (frais) et la climatisation
(le cas échéant) seront sélectionnés
automatiquement.
Système de commande
automatique de la climatisation
Pour dégivrer le pare-brise intérieur
1. Sélectionnez la vitesse de ventilation
souhaitée.
2. Sélectionnez la température souhaitée.
3. Appuyez sur le bouton de dégivrage
().
4. La climatisation s’allumera en fonction
de la température détectée, la position
air extérieur (frais) et une vitesse de
ventilateur plus élevée seront
sélectionnées automatiquement.Si la climatisation, la position d'air
extérieur (frais) et une vitesse de
ventilateur plus élevée ne sont pas
sélectionnées automatiquement, réglez
manuellement à l’aide du bouton
correspondant.
Si la position ( ) est sélectionnée, la
vitesse de ventilation minimale passe en
vitesse de ventilation maximale.
OMD044121
OMD044122

Équipements de votre véhicule
122 4

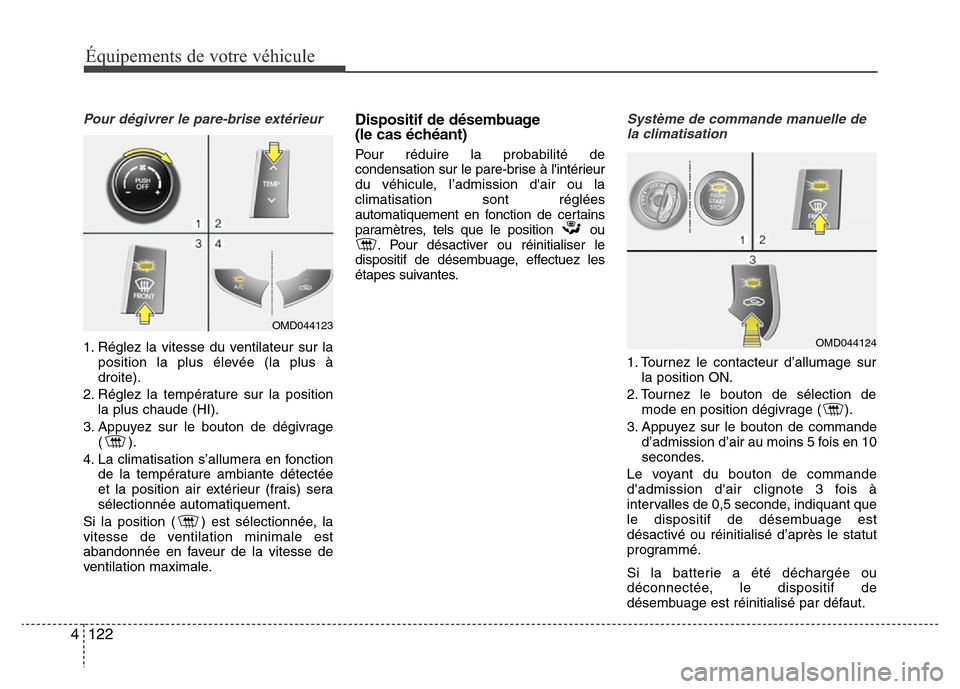

Pour dégivrer le pare-brise extérieur
1. Réglez la vitesse du ventilateur sur la
position la plus élevée (la plus à
droite).
2. Réglez la température sur la position
la plus chaude (HI).
3. Appuyez sur le bouton de dégivrage
().
4. La climatisation s’allumera en fonction
de la température ambiante détectée
et la position air extérieur (frais) sera
sélectionnée automatiquement.
Si la position ( ) est sélectionnée, la
vitesse de ventilation minimale est
abandonnée en faveur de la vitesse de
ventilation maximale.
Dispositif de désembuage
(le cas échéant)
Pour réduire la probabilité de
condensation sur le pare-brise à l'intérieur
du véhicule, l’admission d'air ou la
climatisation sont réglées
automatiquement en fonction de certains
paramètres, tels que le position ou
. Pour désactiver ou réinitialiser le
dispositif de désembuage, effectuez les
étapes suivantes.
Système de commande manuelle de
la climatisation
1. Tournez le contacteur d’allumage sur
la position ON.
2. Tournez le bouton de sélection de
mode en position dégivrage ( ).
3. Appuyez sur le bouton de commande
d’admission d’air au moins 5 fois en 10
secondes.
Le voyant du bouton de commande
d'admission d'air clignote 3 fois à
intervalles de 0,5 seconde, indiquant que
le dispositif de désembuage est
désactivé ou réinitialisé d’après le statut
programmé.
Si la batterie a été déchargée ou
déconnectée, le dispositif de
désembuage est réinitialisé par défaut.
OMD044123
OMD044124
