Hyundai Elantra GT 2016 Manuel du propriétaire (in French)

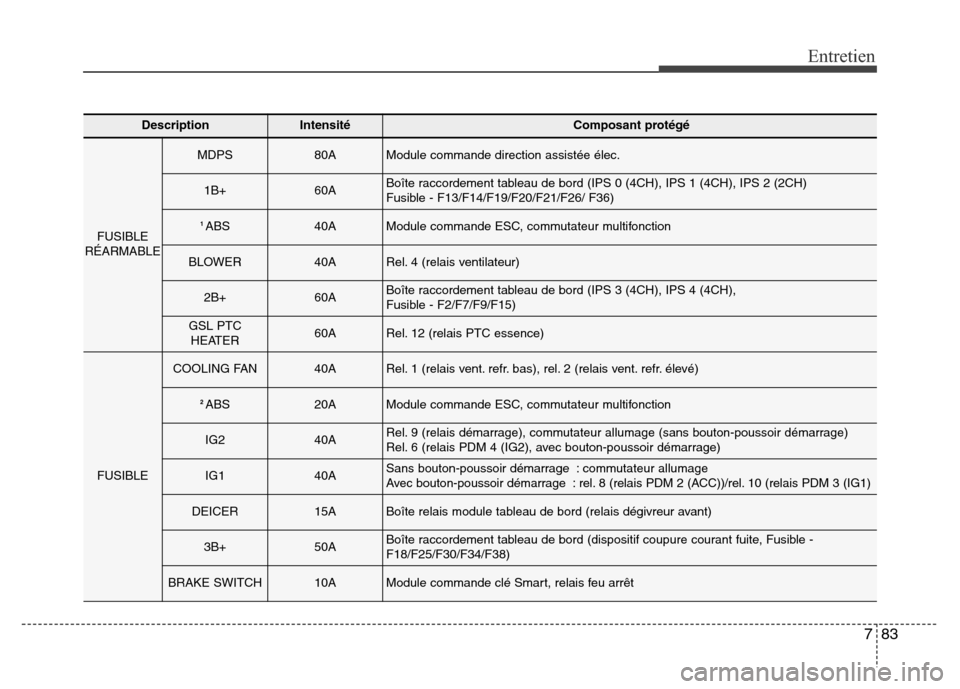

783
Entretien
DescriptionIntensitéComposant protégé
FUSIBLE
RÉARMABLE
MDPS80AModule commande direction assistée élec.
1B+60ABoîte raccordement tableau de bord (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH)
Fusible - F13/F14/F19/F20/F21/F26/ F36)
1 ABS40AModule commande ESC, commutateur multifonction
BLOWER40ARel. 4 (relais ventilateur)
2B+60ABoîte raccordement tableau de bord (IPS 3 (4CH), IPS 4 (4CH),
Fusible - F2/F7/F9/F15)
GSL PTC
HEATER60ARel. 12 (relais PTC essence)
FUSIBLE
COOLING FAN40ARel. 1 (relais vent. refr. bas), rel. 2 (relais vent. refr. élevé)
2 ABS20AModule commande ESC, commutateur multifonction
IG240ARel. 9 (relais démarrage), commutateur allumage (sans bouton-poussoir démarrage)
Rel. 6 (relais PDM 4 (IG2), avec bouton-poussoir démarrage)
IG140ASans bouton-poussoir démarrage : commutateur allumage
Avec bouton-poussoir démarrage : rel. 8 (relais PDM 2 (ACC))/rel. 10 (relais PDM 3 (IG1)
DEICER15ABoîte relais module tableau de bord (relais dégivreur avant)
3B+50ABoîte raccordement tableau de bord (dispositif coupure courant fuite, Fusible -
F18/F25/F30/F34/F38)
BRAKE SWITCH10AModule commande clé Smart, relais feu arrêt

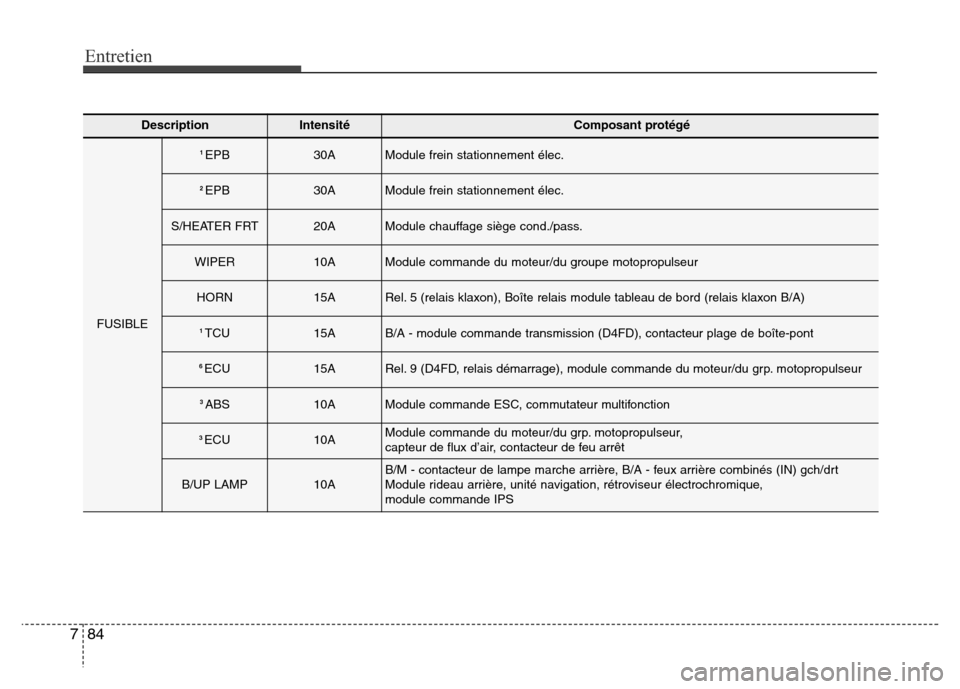

Entretien
84 7
DescriptionIntensitéComposant protégé
FUSIBLE
1 EPB30AModule frein stationnement élec.
2 EPB30AModule frein stationnement élec.
S/HEATER FRT20AModule chauffage siège cond./pass.
WIPER10AModule commande du moteur/du groupe motopropulseur
HORN15ARel. 5 (relais klaxon), Boîte relais module tableau de bord (relais klaxon B/A)
1 TCU15AB/A - module commande transmission (D4FD), contacteur plage de boîte-pont
6 ECU15ARel. 9 (D4FD, relais démarrage), module commande du moteur/du grp. motopropulseur
3 ABS10AModule commande ESC, commutateur multifonction
3 ECU10AModule commande du moteur/du grp. motopropulseur,
capteur de flux d’air, contacteur de feu arrêt
B/UP LAMP10AB/M - contacteur de lampe marche arrière, B/A - feux arrière combinés (IN) gch/drt
Module rideau arrière, unité navigation, rétroviseur électrochromique,
module commande IPS

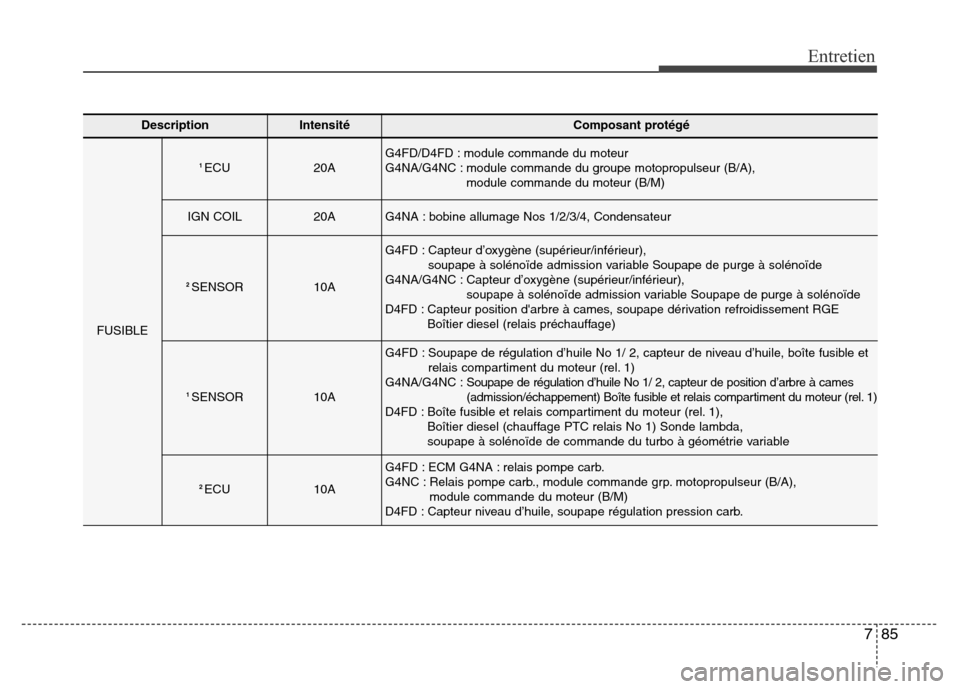

785
Entretien
DescriptionIntensitéComposant protégé
FUSIBLE
1 ECU20AG4FD/D4FD : module commande du moteur
G4NA/G4NC : module commande du groupe motopropulseur (B/A),
module commande du moteur (B/M)
IGN COIL20AG4NA : bobine allumage Nos 1/2/3/4, Condensateur
2 SENSOR10A
G4FD : Capteur d’oxygène (supérieur/inférieur),
soupape à solénoïde admission variable Soupape de purge à solénoïde
G4NA/G4NC : Capteur d’oxygène (supérieur/inférieur),
soupape à solénoïde admission variable Soupape de purge à solénoïde
D4FD : Capteur position d'arbre à cames, soupape dérivation refroidissement RGE
Boîtier diesel (relais préchauffage)
1 SENSOR10A
G4FD : Soupape de régulation d’huile No 1/ 2, capteur de niveau d’huile, boîte fusible et
relais compartiment du moteur (rel. 1)
G4NA/G4NC :Soupape de régulation d’huile No 1/ 2, capteur de position d’arbre à cames
(admission/échappement) Boîte fusible et relais compartiment du moteur (rel. 1)
D4FD : Boîte fusible et relais compartiment du moteur (rel. 1),
Boîtier diesel (chauffage PTC relais No 1) Sonde lambda,
soupape à solénoïde de commande du turbo à géométrie variable
2 ECU10A
G4FD : ECM G4NA : relais pompe carb.
G4NC : Relais pompe carb., module commande grp. motopropulseur (B/A),
module commande du moteur (B/M)
D4FD : Capteur niveau d’huile, soupape régulation pression carb.

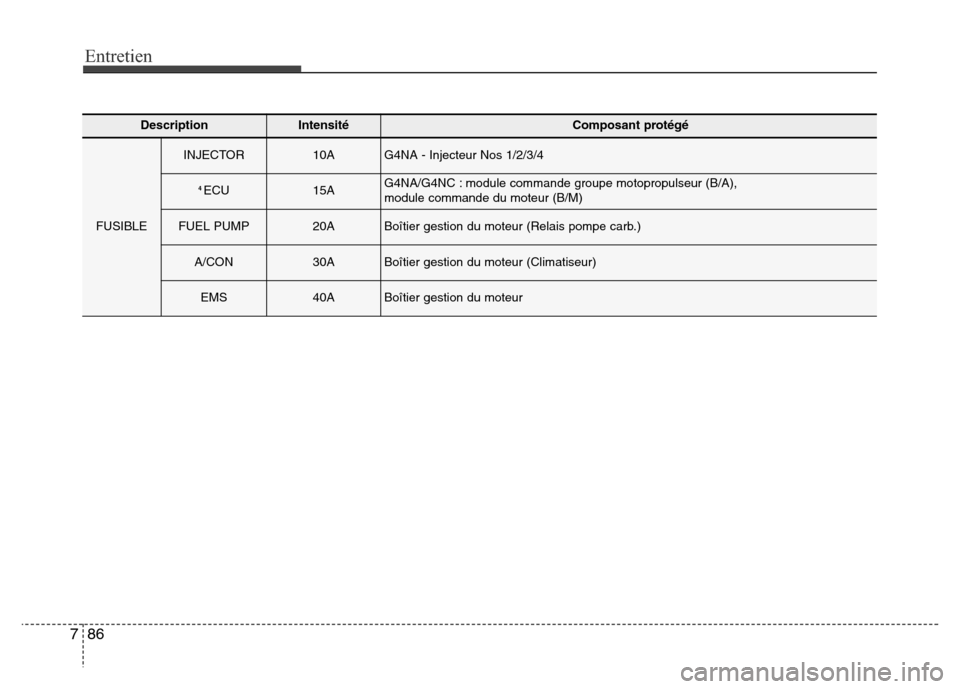

Entretien
86 7
DescriptionIntensitéComposant protégé
FUSIBLE
INJECTOR10AG4NA - Injecteur Nos 1/2/3/4
4 ECU15AG4NA/G4NC : module commande groupe motopropulseur (B/A),
module commande du moteur (B/M)
FUEL PUMP20ABoîtier gestion du moteur (Relais pompe carb.)
A/CON30ABoîtier gestion du moteur (Climatiseur)
EMS40ABoîtier gestion du moteur

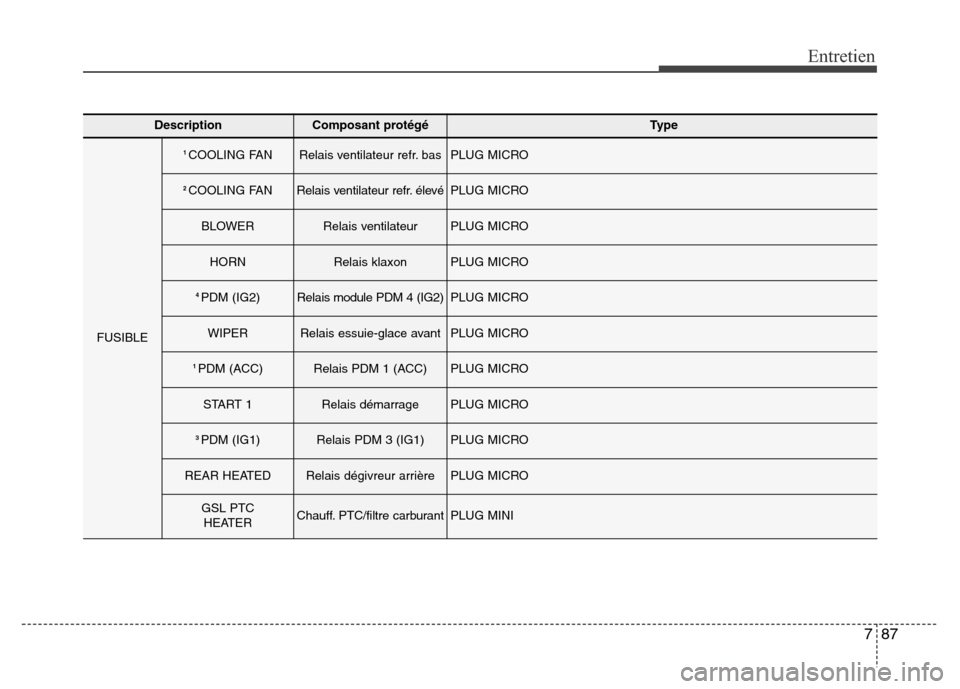

787
Entretien
DescriptionComposant protégéType
FUSIBLE
1 COOLING FANRelais ventilateur refr. basPLUG MICRO
2 COOLING FANRelais ventilateur refr. élevéPLUG MICRO
BLOWERRelais ventilateurPLUG MICRO
HORNRelais klaxonPLUG MICRO
4 PDM (IG2)Relais module PDM 4 (IG2)PLUG MICRO
WIPERRelais essuie-glace avantPLUG MICRO
1 PDM (ACC)Relais PDM 1 (ACC)PLUG MICRO
START 1Relais démarragePLUG MICRO
3 PDM (IG1)Relais PDM 3 (IG1)PLUG MICRO
REAR HEATEDRelais dégivreur arrière PLUG MICRO
GSL PTC
HEATERChauff. PTC/filtre carburantPLUG MINI

Entretien
88 7
AMPOULES D'ÉCLAIRAGE
N'utilisez que les ampoules
d'intensité spécifiées.
AVERTISSEMENT
- Travailler sur les lampes
Avant de travailler sur
l'éclairage, engagez le frein de
stationnement, assurez-vous
que le commutateur d'allumage
est en position LOCK, et
éteignez l'éclairage, pour éviter
le mouvement soudain du
véhicule, de vous brûler les
doigts ou de recevoir un choc
électrique.
MISE EN GARDE
Assurez-vous de remplacer une
ampoule grillée par une neuve
de même intensité. Sinon, vous
pourriez faire claquer le fusible
ou endommager le système
électrique.
MISE EN GARDE
Un réglage des phares peut être
nécessaire après la
réinstallation du phare.
Consulter un concessionnaire
agréé HYUNDAI lorsqu'on n'est
pas certain de savoir comment
remplacer ou régler les phares.
MISE EN GARDE
Si vous ne possédez pas les
outils requis, les ampoules
requises ou l'expertise requise,
consultez un concessionnaire
HYUNDAI agréé, Dans bien des
cas, il est difficile de remlacer
les ampoules d'éclairage car
d'autres pièces du véhicule
doivent être démontées pour
accéder à l'ampoule. Ceci est
particulièrement vrai si vous
devez démonter les blocs
optiques pour atteindre les
ampoules de phare.
Enlever/installer le bloc optique
peut causer des dommages au
véhicule.

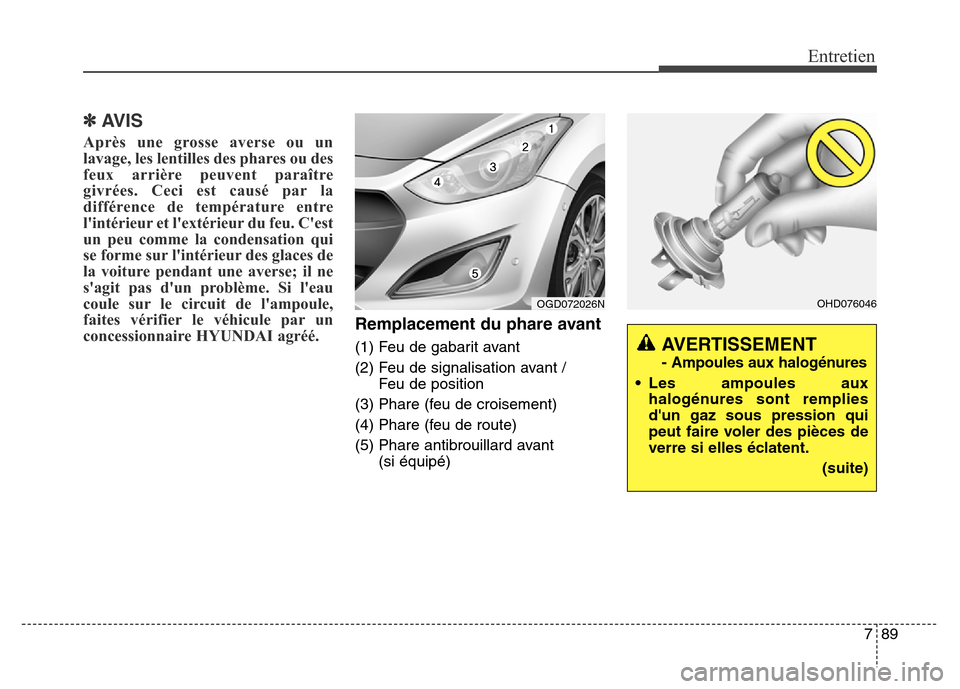

789
Entretien
✽AVIS
Après une grosse averse ou un
lavage, les lentilles des phares ou des
feux arrière peuvent paraître
givrées. Ceci est causé par la
différence de température entre
l'intérieur et l'extérieur du feu. C'est
un peu comme la condensation qui
se forme sur l'intérieur des glaces de
la voiture pendant une averse; il ne
s'agit pas d'un problème. Si l'eau
coule sur le circuit de l'ampoule,
faites vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
Remplacement du phare avant
(1) Feu de gabarit avant
(2) Feu de signalisation avant /
Feu de position
(3) Phare (feu de croisement)
(4) Phare (feu de route)
(5) Phare antibrouillard avant
(si équipé)AVERTISSEMENT
- Ampoules aux halogénures
• Les ampoules aux
halogénures sont remplies
d'un gaz sous pression qui
peut faire voler des pièces de
verre si elles éclatent.
(suite)
OHD076046OGD072026N

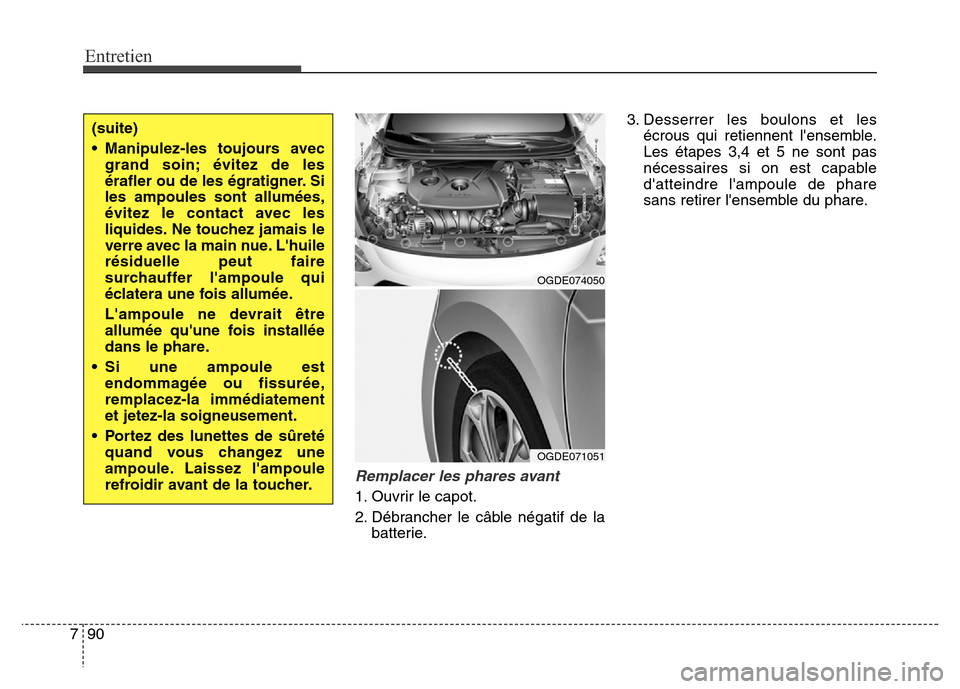

Entretien
90 7
Remplacer les phares avant
1. Ouvrir le capot.
2. Débrancher le câble négatif de la
batterie.3. Desserrer les boulons et les
écrous qui retiennent l'ensemble.
Les étapes 3,4 et 5 ne sont pas
nécessaires si on est capable
d'atteindre l'ampoule de phare
sans retirer l'ensemble du phare.
(suite)
• Manipulez-les toujours avec
grand soin; évitez de les
érafler ou de les égratigner. Si
les ampoules sont allumées,
évitez le contact avec les
liquides. Ne touchez jamais le
verre avec la main nue. L'huile
résiduelle peut faire
surchauffer l'ampoule qui
éclatera une fois allumée.
L'ampoule ne devrait être
allumée qu'une fois installée
dans le phare.
• Si une ampoule est
endommagée ou fissurée,
remplacez-la immédiatement
et jetez-la soigneusement.
• Portez des lunettes de sûreté
quand vous changez une
ampoule. Laissez l'ampoule
refroidir avant de la toucher.
OGDE074050
OGDE071051

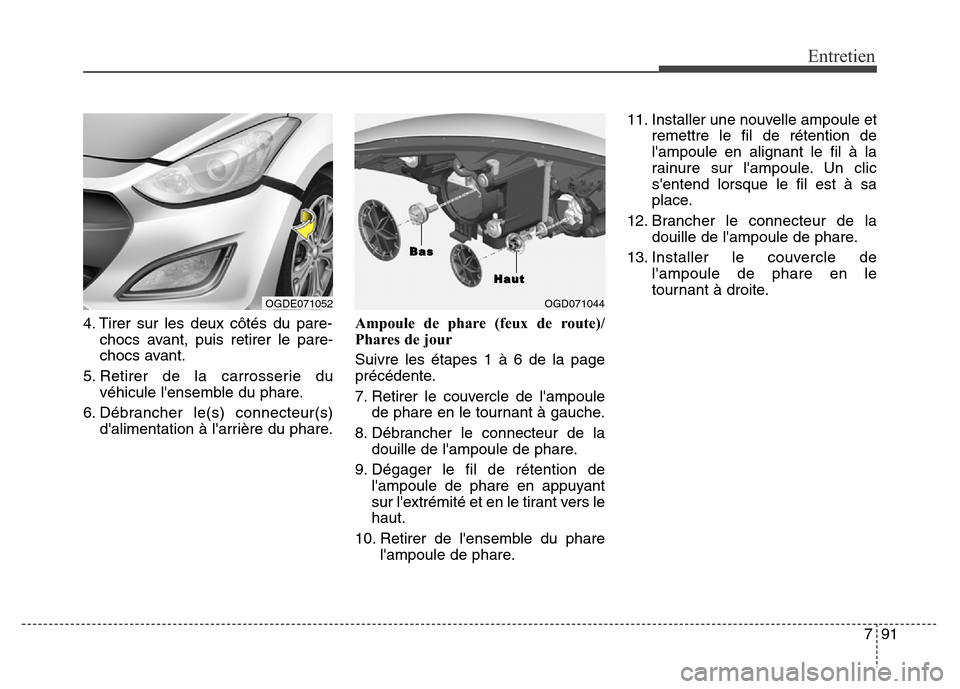

791
Entretien
4. Tirer sur les deux côtés du pare-
chocs avant, puis retirer le pare-
chocs avant.
5. Retirer de la carrosserie du
véhicule l'ensemble du phare.
6. Débrancher le(s) connecteur(s)
d'alimentation à l'arrière du phare.Ampoule de phare (feux de route)/
Phares de jour
Suivre les étapes 1 à 6 de la page
précédente.
7. Retirer le couvercle de l'ampoule
de phare en le tournant à gauche.
8. Débrancher le connecteur de la
douille de l'ampoule de phare.
9. Dégager le fil de rétention de
l'ampoule de phare en appuyant
sur l'extrémité et en le tirant vers le
haut.
10. Retirer de l'ensemble du phare
l'ampoule de phare.11. Installer une nouvelle ampoule et
remettre le fil de rétention de
l'ampoule en alignant le fil à la
rainure sur l'ampoule. Un clic
s'entend lorsque le fil est à sa
place.
12. Brancher le connecteur de la
douille de l'ampoule de phare.
13. Installer le couvercle de
l'ampoule de phare en le
tournant à droite.
OGDE071052OGD071044
H H
a a
u u
t t
B B
a a
s s

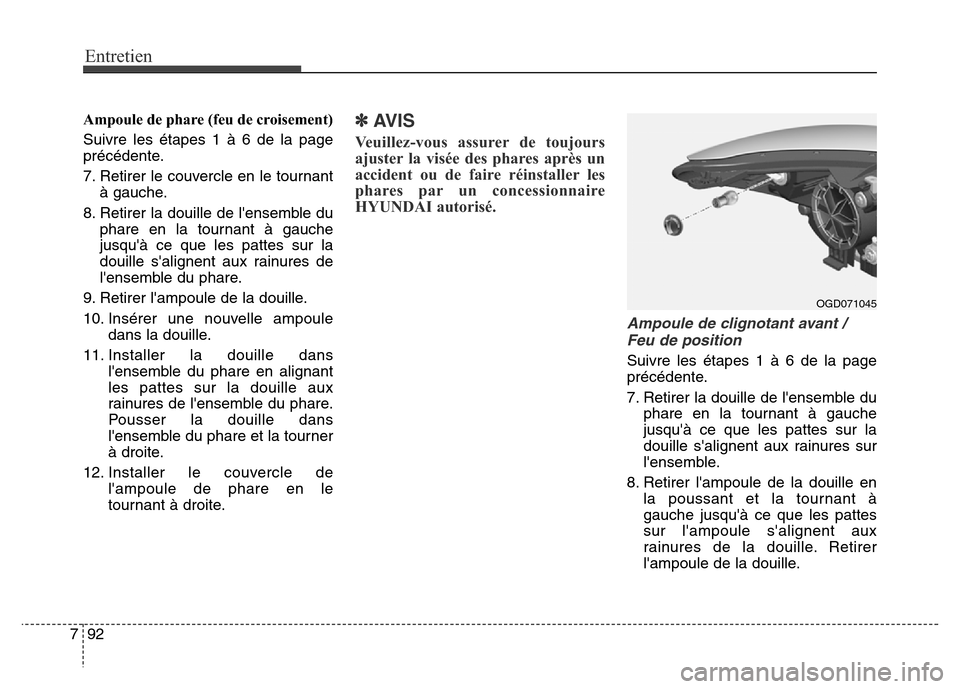

Entretien
92 7
Ampoule de phare (feu de croisement)
Suivre les étapes 1 à 6 de la page
précédente.
7. Retirer le couvercle en le tournant
à gauche.
8. Retirer la douille de l'ensemble du
phare en la tournant à gauche
jusqu'à ce que les pattes sur la
douille s'alignent aux rainures de
l'ensemble du phare.
9. Retirer l'ampoule de la douille.
10. Insérer une nouvelle ampoule
dans la douille.
11. Installer la douille dans
l'ensemble du phare en alignant
les pattes sur la douille aux
rainures de l'ensemble du phare.
Pousser la douille dans
l'ensemble du phare et la tourner
à droite.
12. Installer le couvercle de
l'ampoule de phare en le
tournant à droite.✽AVIS
Veuillez-vous assurer de toujours
ajuster la visée des phares après un
accident ou de faire réinstaller les
phares par un concessionnaire
HYUNDAI autorisé.
Ampoule de clignotant avant /
Feu de position
Suivre les étapes 1 à 6 de la page
précédente.
7. Retirer la douille de l'ensemble du
phare en la tournant à gauche
jusqu'à ce que les pattes sur la
douille s'alignent aux rainures sur
l'ensemble.
8. Retirer l'ampoule de la douille en
la poussant et la tournant à
gauche jusqu'à ce que les pattes
sur l'ampoule s'alignent aux
rainures de la douille. Retirer
l'ampoule de la douille.
OGD071045
