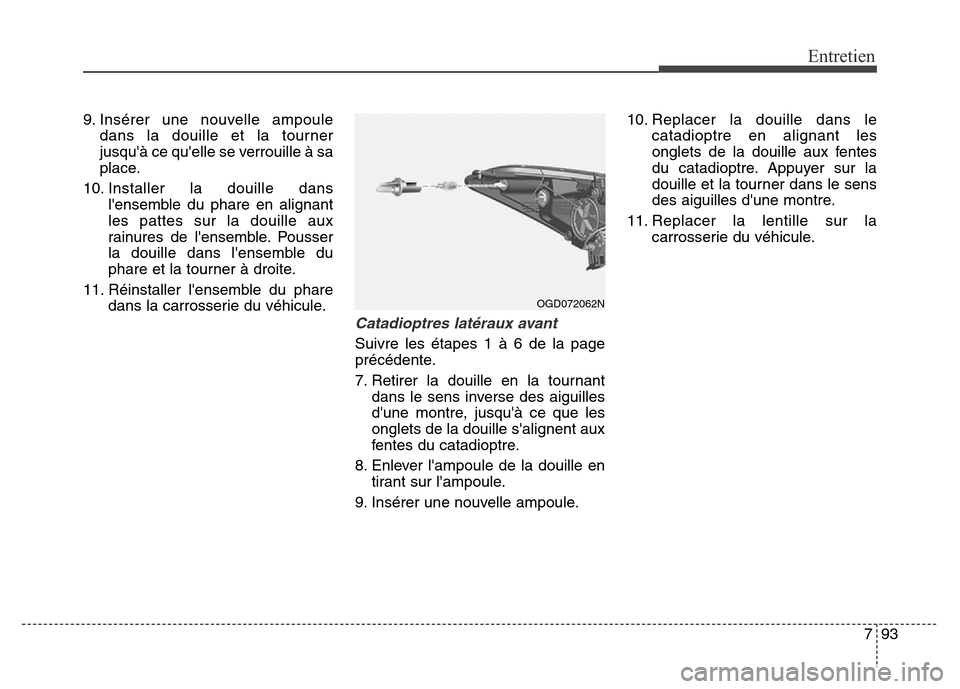

Hyundai Elantra GT 2016 Manuel du propriétaire (in French)

793
Entretien
9. Insérer une nouvelle ampoule
dans la douille et la tourner
jusqu'à ce qu'elle se verrouille à sa
place.
10. Installer la douille dans
l'ensemble du phare en alignant
les pattes sur la douille aux
rainures de l'ensemble. Pousser
la douille dans l'ensemble du
phare et la tourner à droite.
11. Réinstaller l'ensemble du phare
dans la carrosserie du véhicule.
Catadioptres latéraux avant
Suivre les étapes 1 à 6 de la page
précédente.
7. Retirer la douille en la tournant
dans le sens inverse des aiguilles
d'une montre, jusqu'à ce que les
onglets de la douille s'alignent aux
fentes du catadioptre.
8. Enlever l'ampoule de la douille en
tirant sur l'ampoule.
9. Insérer une nouvelle ampoule.10. Replacer la douille dans le
catadioptre en alignant les
onglets de la douille aux fentes
du catadioptre. Appuyer sur la
douille et la tourner dans le sens
des aiguilles d'une montre.
11. Replacer la lentille sur la
carrosserie du véhicule.
OGD072062N

Entretien

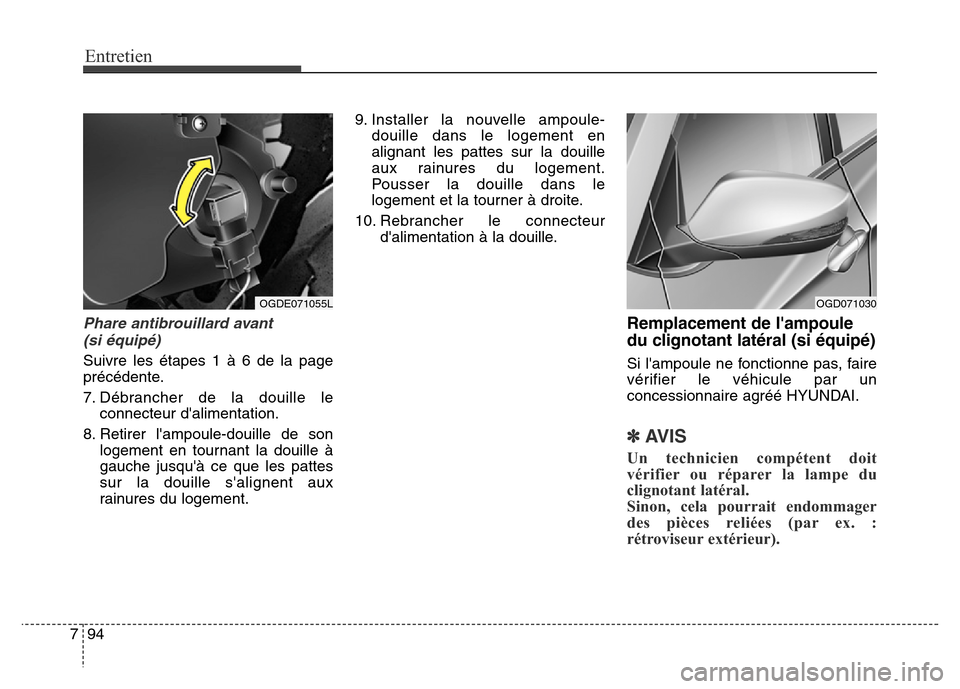

94 7
Phare antibrouillard avant
(si équipé)
Suivre les étapes 1 à 6 de la page
précédente.
7. Débrancher de la douille le
connecteur d'alimentation.
8. Retirer l'ampoule-douille de son
logement en tournant la douille à
gauche jusqu'à ce que les pattes
sur la douille s'alignent aux
rainures du logement.9. Installer la nouvelle ampoule-
douille dans le logement en
alignant les pattes sur la douille
aux rainures du logement.
Pousser la douille dans le
logement et la tourner à droite.
10. Rebrancher le connecteur
d'alimentation à la douille.
Remplacement de l'ampoule
du clignotant latéral (si équipé)
Si l'ampoule ne fonctionne pas, faire
vérifier le véhicule par un
concessionnaire agréé HYUNDAI.
✽AVIS
Un technicien compétent doit
vérifier ou réparer la lampe du
clignotant latéral.
Sinon, cela pourrait endommager
des pièces reliées (par ex. :
rétroviseur extérieur).
OGDE071055LOGD071030

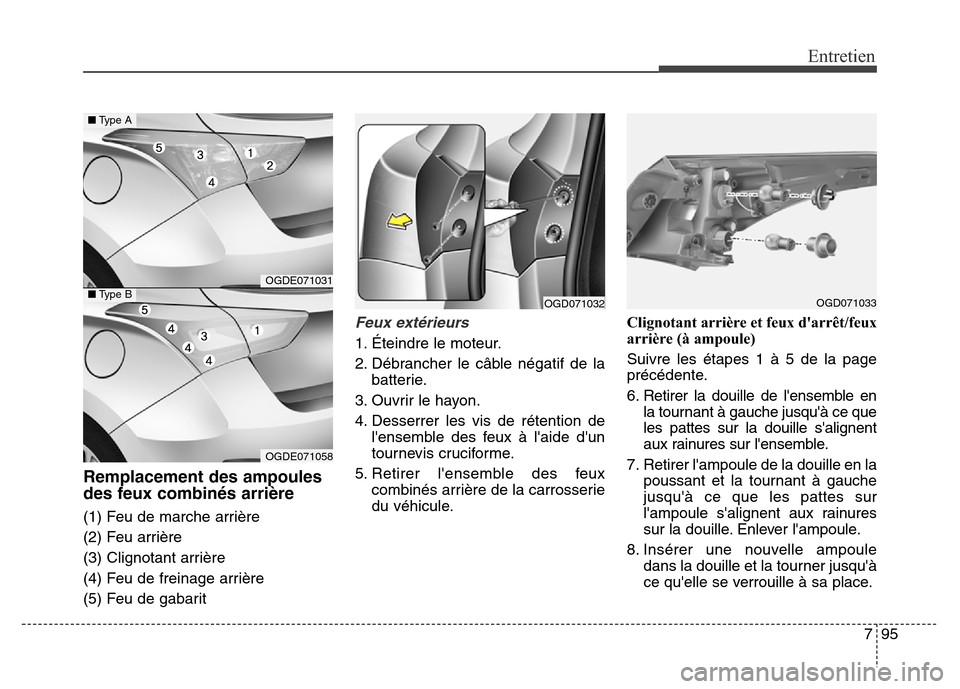

795
Entretien
Remplacement des ampoules
des feux combinés arrière
(1) Feu de marche arrière
(2) Feu arrière
(3) Clignotant arrière
(4) Feu de freinage arrière
(5) Feu de gabarit
Feux extérieurs
1. Éteindre le moteur.
2. Débrancher le câble négatif de la
batterie.
3. Ouvrir le hayon.
4. Desserrer les vis de rétention de
l'ensemble des feux à l'aide d'un
tournevis cruciforme.
5. Retirer l'ensemble des feux
combinés arrière de la carrosserie
du véhicule.Clignotant arrière et feux d'arrêt/feux
arrière (à ampoule)
Suivre les étapes 1 à 5 de la page
précédente.
6. Retirer la douille de l'ensemble en
la tournant à gauche jusqu'à ce que
les pattes sur la douille s'alignent
aux rainures sur l'ensemble.
7. Retirer l'ampoule de la douille en la
poussant et la tournant à gauche
jusqu'à ce que les pattes sur
l'ampoule s'alignent aux rainures
sur la douille. Enlever l'ampoule.
8. Insérer une nouvelle ampoule
dans la douille et la tourner jusqu'à
ce qu'elle se verrouille à sa place.
OGD071032
OGDE071031
OGDE071058
â– Type A
â– Type BOGD071033

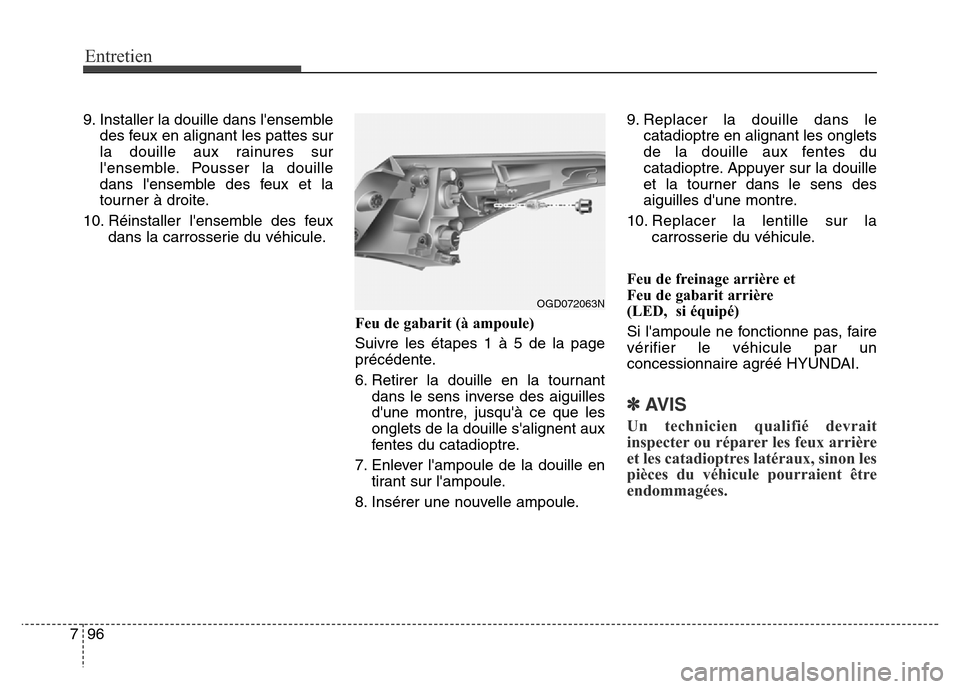

Entretien
96 7
9. Installer la douille dans l'ensemble
des feux en alignant les pattes sur
la douille aux rainures sur
l'ensemble. Pousser la douille
dans l'ensemble des feux et la
tourner à droite.
10. Réinstaller l'ensemble des feux
dans la carrosserie du véhicule.
Feu de gabarit (à ampoule)
Suivre les étapes 1 à 5 de la page
précédente.
6. Retirer la douille en la tournant
dans le sens inverse des aiguilles
d'une montre, jusqu'à ce que les
onglets de la douille s'alignent aux
fentes du catadioptre.
7. Enlever l'ampoule de la douille en
tirant sur l'ampoule.
8. Insérer une nouvelle ampoule.9. Replacer la douille dans le
catadioptre en alignant les onglets
de la douille aux fentes du
catadioptre. Appuyer sur la douille
et la tourner dans le sens des
aiguilles d'une montre.
10. Replacer la lentille sur la
carrosserie du véhicule.
Feu de freinage arrière et
Feu de gabarit arrière
(LED, si équipé)
Si l'ampoule ne fonctionne pas, faire
vérifier le véhicule par un
concessionnaire agréé HYUNDAI.
✽AVIS
Un technicien qualifié devrait
inspecter ou réparer les feux arrière
et les catadioptres latéraux, sinon les
pièces du véhicule pourraient être
endommagées.
OGD072063N

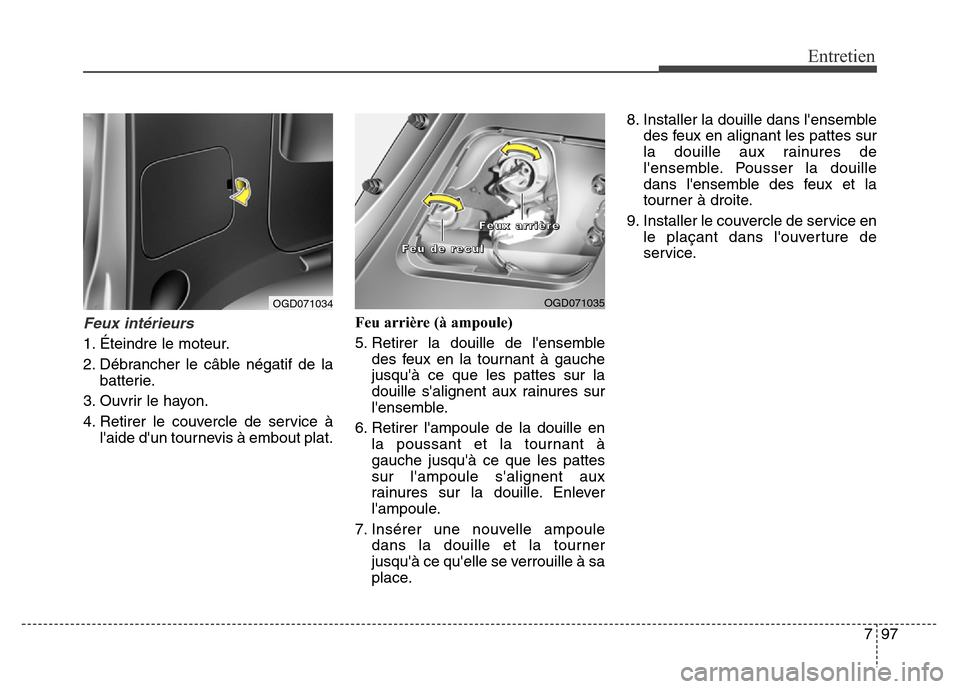

797
Entretien
Feux intérieurs
1. Éteindre le moteur.
2. Débrancher le câble négatif de la
batterie.
3. Ouvrir le hayon.
4. Retirer le couvercle de service à
l'aide d'un tournevis à embout plat.Feu arrière (à ampoule)
5. Retirer la douille de l'ensemble
des feux en la tournant à gauche
jusqu'à ce que les pattes sur la
douille s'alignent aux rainures sur
l'ensemble.
6. Retirer l'ampoule de la douille en
la poussant et la tournant à
gauche jusqu'à ce que les pattes
sur l'ampoule s'alignent aux
rainures sur la douille. Enlever
l'ampoule.
7. Insérer une nouvelle ampoule
dans la douille et la tourner
jusqu'à ce qu'elle se verrouille à sa
place.8. Installer la douille dans l'ensemble
des feux en alignant les pattes sur
la douille aux rainures de
l'ensemble. Pousser la douille
dans l'ensemble des feux et la
tourner à droite.
9. Installer le couvercle de service en
le plaçant dans l'ouverture de
service.
OGD071034OGD071035
F F
e e
u u

d d
e e

r r
e e
c c
u u
l l
F F
e e
u u
x x

a a
r r
r r
i i
è è
r r
e e

Entretien
98 7
Feu de marche arrière (à ampoule)
5. Retirer la douille de l'ensemble
des feux en la tournant à gauche
jusqu'à ce que les pattes sur la
douille s'alignent aux rainures sur
l'ensemble.
6. Retirer l'ampoule de la douille.
7. Insérer une nouvelle ampoule
dans la douille.
8. Installer la douille dans l'ensemble
des feux en alignant les pattes sur
la douille aux rainures sur
l'ensemble et en tournant la
douille à droite.
9. Réinstaller l'ensemble des feux
dans la carrosserie du véhicule.Feu de freinage arrière
(LED, si équipé)
Si l'ampoule ne fonctionne pas, faire
vérifier le véhicule par un
concessionnaire agréé HYUNDAI.
✽AVIS
Un technicien qualifié devrait
inspecter ou réparer les feux arrière,
sinon les pièces du véhicule
pourraient être endommagées.
Remplacement du feu de
freinage surélevé
1. Éteindre le moteur.
2. Débrancher le câble négatif de la
batterie.
3. Ouvrir le hayon.
OGD071036

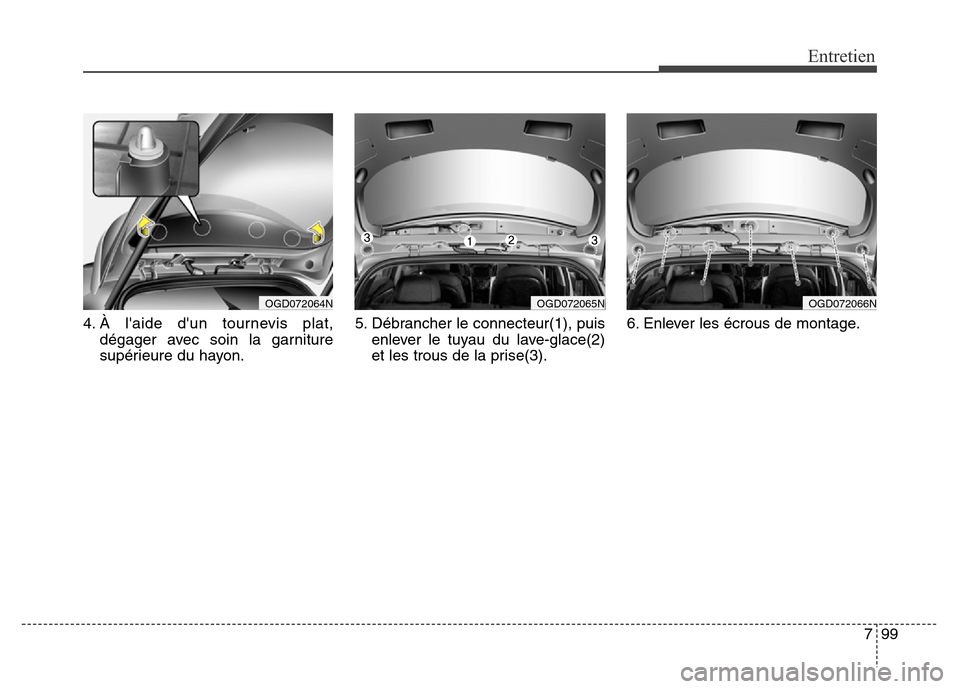

799
Entretien
4. À l'aide d'un tournevis plat,
dégager avec soin la garniture
supérieure du hayon.5. Débrancher le connecteur(1), puis
enlever le tuyau du lave-glace(2)
et les trous de la prise(3).6. Enlever les écrous de montage.
OGD072064NOGD072065NOGD072066N

Entretien
100 7

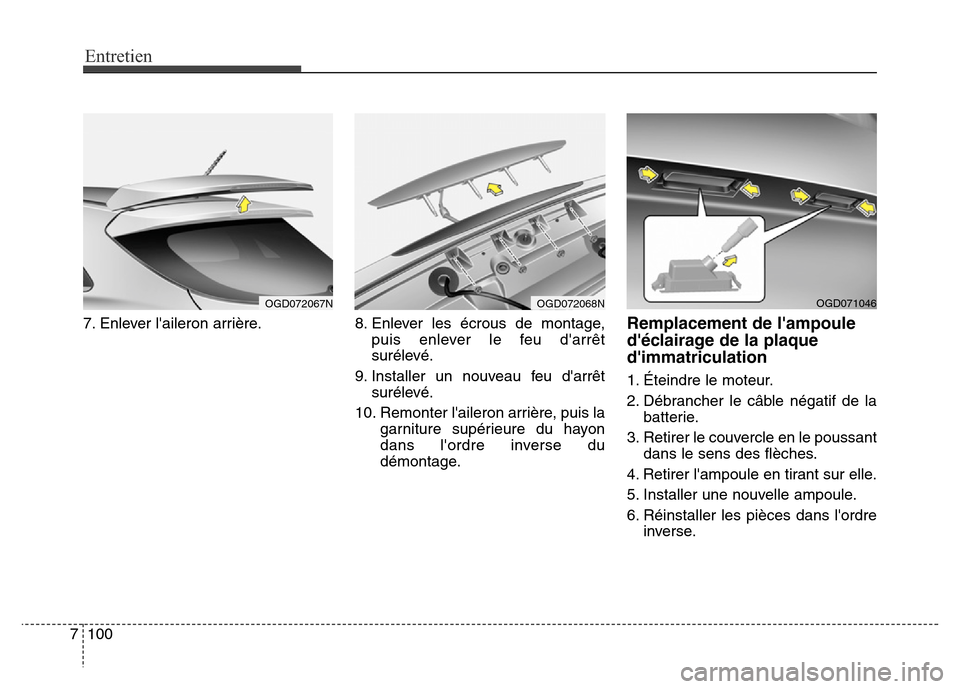

7. Enlever l'aileron arrière. 8. Enlever les écrous de montage,
puis enlever le feu d'arrêt
surélevé.
9. Installer un nouveau feu d'arrêt
surélevé.
10. Remonter l'aileron arrière, puis la
garniture supérieure du hayon
dans l'ordre inverse du
démontage.Remplacement de l'ampoule
d'éclairage de la plaque
d'immatriculation
1. Éteindre le moteur.
2. Débrancher le câble négatif de la
batterie.
3. Retirer le couvercle en le poussant
dans le sens des flèches.
4. Retirer l'ampoule en tirant sur elle.
5. Installer une nouvelle ampoule.
6. Réinstaller les pièces dans l'ordre
inverse.
OGD071046OGD072067NOGD072068N

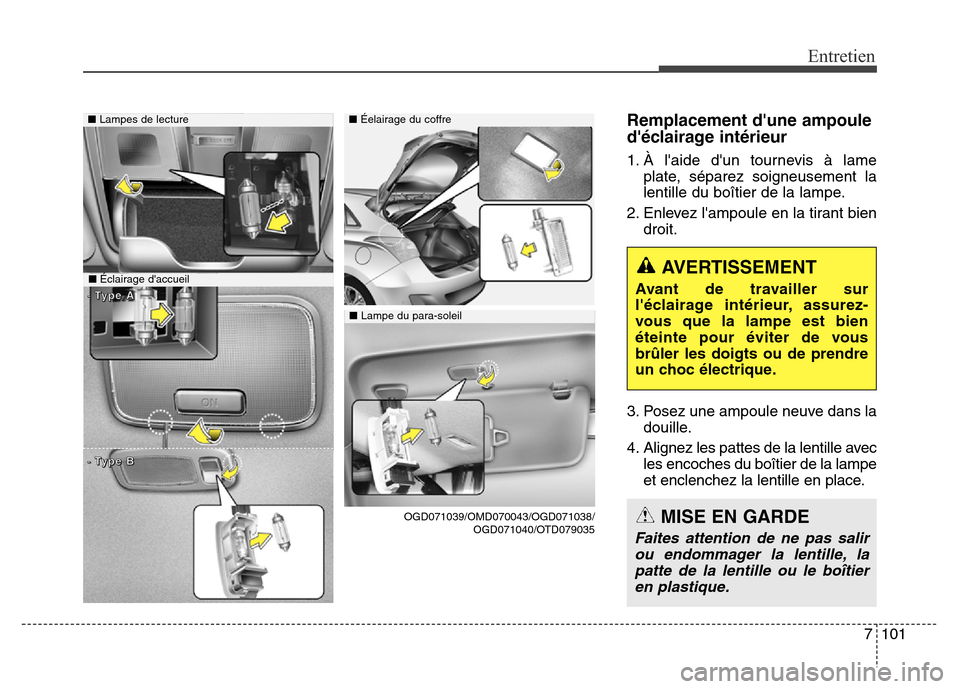

7101
Entretien
Remplacement d'une ampoule
d'éclairage intérieur
1. À l'aide d'un tournevis à lame
plate, séparez soigneusement la
lentille du boîtier de la lampe.
2. Enlevez l'ampoule en la tirant bien
droit.
3. Posez une ampoule neuve dans la
douille.
4. Alignez les pattes de la lentille avec
les encoches du boîtier de la lampe
et enclenchez la lentille en place.
AVERTISSEMENT
Avant de travailler sur
l'éclairage intérieur, assurez-
vous que la lampe est bien
éteinte pour éviter de vous
brûler les doigts ou de prendre
un choc électrique.
MISE EN GARDE
Faites attention de ne pas salir
ou endommager la lentille, la
patte de la lentille ou le boîtier
en plastique.
■Lampes de lecture■Éelairage du coffre
■Éclairage d'accueil
OGD071039/OMD070043/OGD071038/
OGD071040/OTD079035
- -
T T
y y
p p
e e

A A
- -
T T
y y
p p
e e

B B
â– Lampe du para-soleil

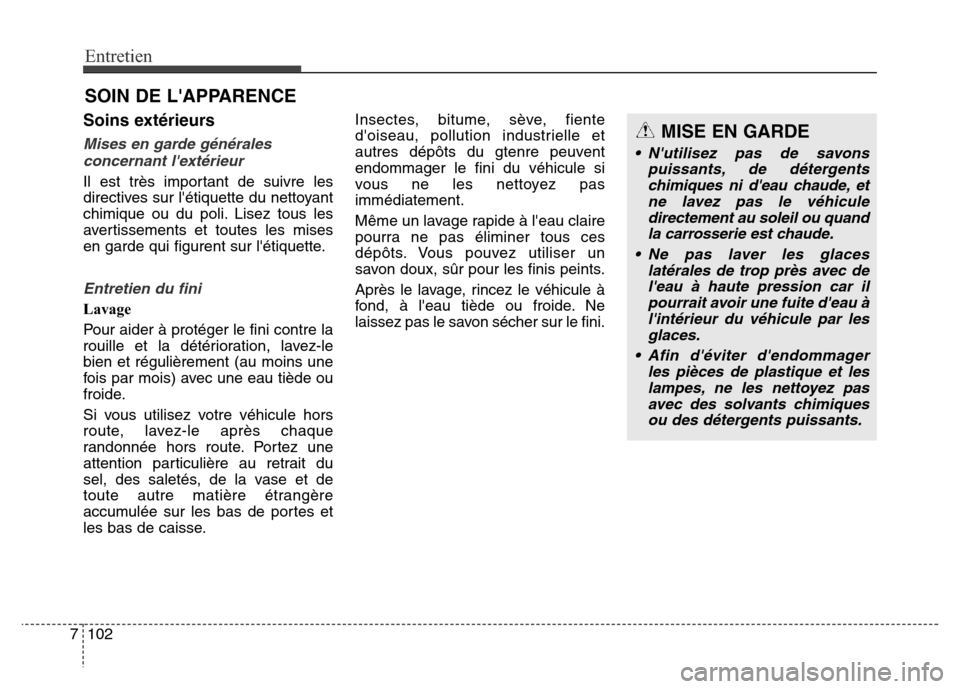

Entretien
102 7
SOIN DE L'APPARENCE
Soins extérieurs
Mises en garde générales
concernant l'extérieur
Il est très important de suivre les
directives sur l'étiquette du nettoyant
chimique ou du poli. Lisez tous les
avertissements et toutes les mises
en garde qui figurent sur l'étiquette.
Entretien du fini
Lavage
Pour aider à protéger le fini contre la
rouille et la détérioration, lavez-le
bien et régulièrement (au moins une
fois par mois) avec une eau tiède ou
froide.
Si vous utilisez votre véhicule hors
route, lavez-le après chaque
randonnée hors route. Portez une
attention particulière au retrait du
sel, des saletés, de la vase et de
toute autre matière étrangère
accumulée sur les bas de portes et
les bas de caisse.Insectes, bitume, sève, fiente
d'oiseau, pollution industrielle et
autres dépôts du gtenre peuvent
endommager le fini du véhicule si
vous ne les nettoyez pas
immédiatement.
Même un lavage rapide à l'eau claire
pourra ne pas éliminer tous ces
dépôts. Vous pouvez utiliser un
savon doux, sûr pour les finis peints.
Après le lavage, rincez le véhicule à
fond, à l'eau tiède ou froide. Ne
laissez pas le savon sécher sur le fini.
MISE EN GARDE
• N'utilisez pas de savons
puissants, de détergents
chimiques ni d'eau chaude, et
ne lavez pas le véhicule
directement au soleil ou quand
la carrosserie est chaude.
• Ne pas laver les glaces
latérales de trop près avec de
l'eau à haute pression car il
pourrait avoir une fuite d'eau à
l'intérieur du véhicule par les
glaces.
• Afin d'éviter d'endommager
les pièces de plastique et les
lampes, ne les nettoyez pas
avec des solvants chimiques
ou des détergents puissants.
