Приборная панель (панель предохранителей со стороны водителя)
Описание Номинальный ток
предохранителя Защищаемый элемент
P/WDW(LH) 30AМодуль электростеклоподъемника двери водителя,
модуль электростеклоподъемника задней левой двери
P/WDW(RH) 30AМодуль электростеклоподъемника двери пассажира,
модуль электростеклоподъемника задней правой двери
MODULE 2 10AПереключатель на консоли (лев/прав.), ЭБУ ECS, датчик угла п
оворота рулевого колеса,
модуль блокировки ключа, модуль системы контроля давления в шинах
CURISE SW 10AМногофункциональный переключатель, выключатель на передней
панели, ЭБУ
кондиционера, комбинация приборов, модуль подогреват еля заднего левого сиденья,
модуль подогревателя сиденья водителя, модуль подогрева теля заднего правого сиденья,
модуль подогревателя сиденья пассажира, ЭБУ климат-контроля сиденья пассажира,
ЭБУ климат-контроля сиденья водителя, генератор
START 10A
ПЕРЕКЛ.ДИАПАЗ.КОР.ПЕРЕДАЧ
PDM 2 10A
Держатель брелока, кнопка пуска-останова
CLUSTER 10A
Комбинация приборов (инд.)
A/CON(IG1) 10A
ЭБУ кондиц.
KEY ILLUMINATION 10A
Кнопка пуска-останова, датчик открытия двери, держатель брел ока, соленоид блокировки ключа
IG KEY SUPPLY 30AПредохр. распр. коробки в мотороном отсеке (ВЫКЛ. БЛОКИР
ОВКИ 15 A, ECU-2 10 A, EHPS 10
A, КРУИЗ-КОНТРОЛЬ 10 A, БУТ 15 A, ESP 10 A, ФОНАРЬ СТОП-СИГНАЛА 1 0 A, AFLS 10 A)
INTELLIGENT
A/PEDAL 10A
Модуль интеллектуальной педали акселератора
DR LOCK DRV 10A
Модуль двери водителя
STOP LP 10A
Выключатель стоп-сигнала
A/BAG IND 10A
Комбинация приборов (индикатор подушки безопасности)
AFLS 10AДатчик корректора наклона фар, модуль адаптивной системы
коррекции фар,
левая и правая фары

763
Техническое обслуживание
ОписаниеНоминальный ток
предохранителя Защищаемый элемент
PDM 110AМодуль распределения питания
SECURITY LP10AДиагностический разъем, датчик автом. освещения и индикатор
безопасности,
модуль задней двери (лев/прав.), блокировка переключени я
MODULE 110A
ЭБУ передней зоны (FAM), IPM, модуль наклона и выдвижения, МРП, модуль двери
водителя, модуль двери пассажира, ЭБУ IMS, многофункционал ьный переключатель,
модуль электрического стояночного тормоза, ЭБУ крышки баг ажника с электроприводом,
ЭБУ системы помощи при парковке задним ходом
MODULE 3 10AЭБУ передней зоны (FAM), многофункциональный переключатель,
модуль наклона и
выдвижения, комбинация приборов, модуль двери водител я, модуль двери пассажира,
ЭБУ крышки багажника с электроприводом, ЭБУ IMS, модуль з адней шторки
P/HANDLE 15A
Модуль наклона и выдвижения
ECS 15A
ЭБУ ECS
A/BAG 15A
ЭБУ системы пасс. безопасности (SRS)
AUDIO(B+) 15AАудиосистема, передн. монитор, основной модуль AV, задн
ий монитор (с AV),
выключатель задней аудиосистемы, модуль носителей (с AV)
S/HEATER DRV 15A
ЭБУ CCS водителя, модуль предупреждения о ремнях безопасн ости (без CCS)
P/TRUNK 30A
ЭБУ крышки багажника с электроприводом
F/LID 10AВыключатель крышки багажника и крышка топливозаливной г
орловины
(выключатель крышки топливозаливной горловины)
AUDIO(IG1) 10A
Основной модуль AV, аудиосистема, модуль датчиков активных п одголовников
RF RECEIVER 10A
Приемник радиосигнала
A/CON(B+) 10A
ЭБУ кондиционера, модуль системы контроля давления в ши нах
I.O.D 30AПредохранитель распределительной коробки панели приборо
в на левой стороне
(МОДУЛЬ 3 10 A, АУДИОСИСТЕМА (БАТ+) 15 А ,ПРИЕМНИК РАДИОСИГНАЛА 10 А ,
КОНДИЦИОНЕР (ЗАЖ1) 15 А)

Техническое обслуживание
64
7
Приборная панель (панель предохранителей со стороны пассажира)
Описание Номинальный ток
предохранителя Защищаемый элемент
CURTAIN (RR) 10A
Модуль задней шторки
MIRROR 10A
Модуль двери водителя, модуль двери пассажира
IG KEY SUPPLY 30AПредохранитель распределительной коробки в моторном отсе
ке (ДАТЧИК КАЧЕСТВА
ВОЗДУХА 10 А, СТЕКЛООМЫВАТЕЛЬ 15 А)
SUNROOF 20A
Плафон потолочной консоли
CONSOLE SW 10A
Выключатель на консоли (левый/правый), пьезоэлектрический зу ммер
A/CON(IG2) 10A
Активный датчик температуры в салоне, ЭБУ кондиционера
P/SEAT PASS 20A
Релейная коробка сиденья (водителя) с электроприводом
S/HEATER RR 20AМодуль обогревателей заднего сидения (лев/прав.), выклю
чатель управления задними
сиденьями с электроприводом
MODULE 1 10A
Комбинация приборов, реостат, ЭБУ CCS водителя, ЭБУ C CS пассажира, МРП, IPM
MODULE 3 10AЭлектрохромное зеркало заднего вида, плафон потолочной
консоли, датчик дождя,
модуль задней шторки, модуль камеры
S/HEATER PASS 20AБлок управления системой CCS сиденья водителя/пассажира, бло
к управления
обогревателем сиденья водителя/пассажира
DR LOCK PASS 15A
Модуль двери пассажира
P/SEAT RR 20AРелейная коробка заднего сиденья с электроприводом,
концевой выключатель салазок заднего сиденья (лев.)
HTD STRG 15A
Обогреватель рулевого колеса
P/OUTLET RR 15A
Вспомогательная задняя розетка
P/OUTLET FRT 10A
Реле питания всп.обор.
MODULE 2 10A
ЭБУ кондиционера, IPM, МРП, модуль блокировки ключа
PDM 25A
Модуль распределения питания
AUDIO 10AАудиосистема, модуль камеры, выключатель задней аудиосисте
мы, передний монитор,
модуль носителей, основной модуль AV

765
Техническое обслуживание

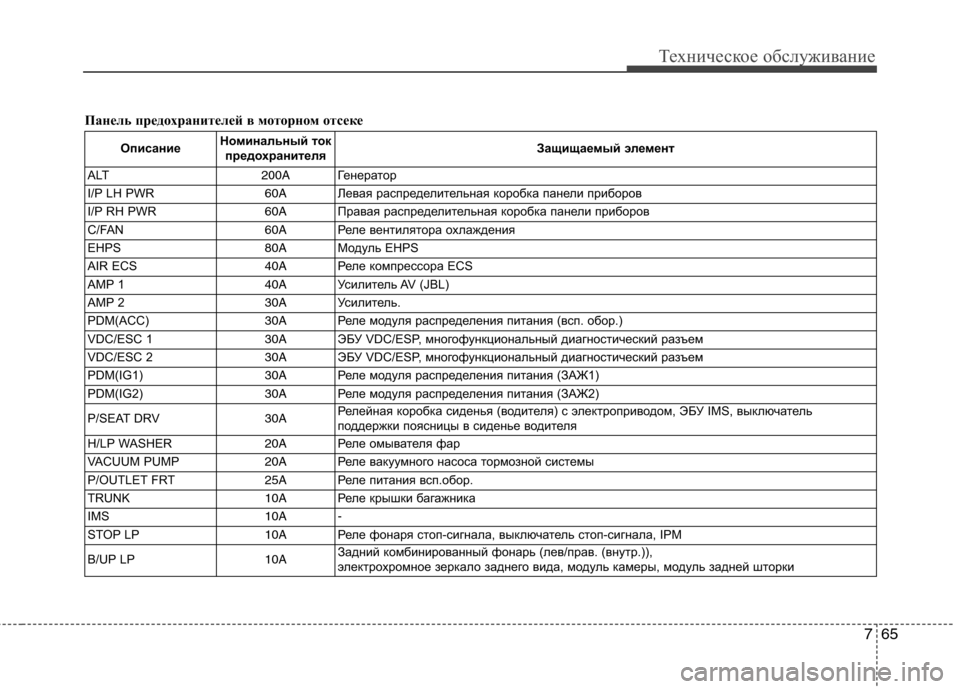

Панель предохранителей в моторном отсекеОписание Номинальный ток
предохранителя Защищаемый элемент
ALT 200A
Генератор
I/P LH PWR 60A
Левая распределительная коробка панели приборов
I/P RH PWR 60A
Правая распределительная коробка панели приборов
C/FAN 60A
Реле вентилятора охлаждения
EHPS 80A
Модуль EHPS
AIR ECS 40A
Реле компрессора ECS
AMP 1 40A
Усилитель AV (JBL)
AMP 2 30A
Усилитель.
PDM(ACC) 30A
Реле модуля распределения питания (всп. обор.)
VDC/ESC 1 30A
ЭБУ VDC/ESP, многофункциональный диагностический разъем
VDC/ESC 2 30A
ЭБУ VDC/ESP, многофункциональный диагностический разъем
PDM(IG1) 30A
Реле модуля распределения питания (ЗАЖ1)
PDM(IG2) 30A
Реле модуля распределения питания (ЗАЖ2)
P/SEAT DRV 30AРелейная коробка сиденья (водителя) с электроприводом, ЭБ
У IMS, выключатель
поддержки поясницы в сиденье водителя
H/LP WASHER 20A
Реле омывателя фар
VACUUM PUMP 20A
Реле вакуумного насоса тормозной системы
P/OUTLET FRT 25A
Реле питания всп.обор.
TRUNK 10A
Реле крышки багажника
IMS 10A -
STOP LP 10A
Реле фонаря стоп-сигнала, выключатель стоп-сигнала, IPM
B/UP LP 10AЗадний комбинированный фонарь (лев/прав. (внутр.)),
электрохромное зеркало заднего вида, модуль камеры, мо
дуль задней шторки

Техническое обслуживание
66
7
Описание Номинальный ток
предохранителя Защищаемый элемент
ECU 30A
Реле управления двигателем
BLOWER 40A
Реле вентилятора
IGN SW 2
(PRESAFETY PASS) 40A
Замок зажигания (ЗАЖ2, ПУСК), напоминатель о ремне безопасн ости пассажира
RR HTD 40AПредохранитель распределительной коробки в моторном отсе
ке
(ДАТЧИК КАЧЕСТВА ВОЗДУХА 10 А, СТЕКЛООМЫВАТЕЛЬ 15 А)
IGN SW 1
(PRESAFETY DRV) 40A
Замок зажигания (ЗАЖ1, вспом. обор.), напоминатель о ремне безопасности водителя
A/CON 10A
ЭБУ кондиц.
EPB 1 15A
Электронный модуль стояночного тормоза
EPB 2 15A
Электронный модуль стояночного тормоза
HORN 15A
Реле з/сиг.
IPM 10A
IPM, реле фар ближнего света
AQS 10A
Датчик AQS, ЭБУ стеклоочистителей, реле вентилятора
DEICER 15A
Реле подогреваемого ветрового стекла
WASHER 15A
Реле стеклоомывателя
WIPER 30A
Электродвигатель стеклоочистителя
HTD MIRR 10AЭБУ кондиционера, наружное зеркало с электроприводом и
электродвигатель складывания
зеркала (лев/прав.)
TCU 15A
БУТ
AFLS 10A
Фара (лев/прав.)
EHPS 10A
Модуль EHPS
VDC/ESC 10A
ЭБУ ESP, многофункциональный диагностический разъем

767
Техническое обслуживание
ОписаниеНоминальный ток
предохранителя Защищаемый элемент
ECU(IG1)10AЭБУД
IGN COIL20AКатушка зажигания 1, 2, 3, 4, 5, 6
INJECTOR(B+)15AБлок управления форсунками
SENSOR 110AЭБУД, датчик массового расхода воздуха, датчик кислорода 1,
2, 3, 4
SENSOR 2 10AЭлектромагнитный клапан управления продувкой абсорбера,
клапан впускного коллектора
с изменяемой геометрией, регулятор масла, ЭБУД, реле в ентилятора охлаждения,
модуль иммобилайзера, резистор топливного насоса
SENSOR 3 10A
ЭБУД, форсунка 1~6, реле топливного насоса
H/LP RH 15A
Правая фара
H/LP LH 15A
Левая фара
INJECTOR(IG1) 10A
Блок управления форсунками
CRUSIE 10A
ЭБУ интеллектуальной системы круиз-контроля
STOP LP 10A
Выключатель фонаря стоп-сигнала, реле фонаря стоп-сигнала, г енератор, вакуумное реле
ECU(B+) 15A
ЭБУД, БУТ, блок управления форсунками
ROOM LP 10A
Реле плафона освещения салона
F/PUMP 20A
Реле топ.насоса
START 30A
Пусковой электромагнит

Техническое обслуживание
68
7

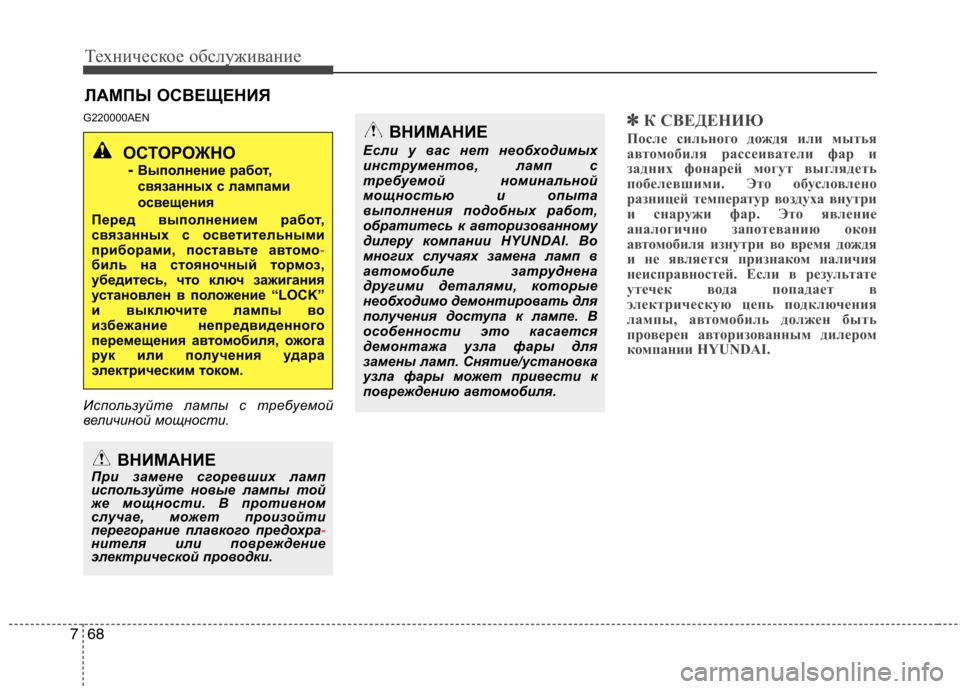

ЛАМПЫ ОСВЕЩЕНИЯ
G220000AEN
Используйте лампы с требуемой
величиной мощности.
✽✽ К СВЕДЕНИЮ
После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри
и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время дождя
и не является признаком наличия
неисправностей. Если в результате
утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен авторизованным дилером
компании HYUNDAI.
ОСТОРОЖНО - Выполнение работ,
связанных с лампами
освещения
Перед выполнением работ,
связанных с осветительными
приборами, поставьте а втомо
-биль на стояночный то рмоз,
убедитесь, что ключ зажигания
установлен в положение “LOCK”
и выключите лампы во
избежание непредвиденного
перемещения а втомобиля, ожога
рук или получения удара
электрическим током.
ВНИМАНИЕ
При замене сгоревших ламп
используйте новые лампы той
же мощности. В противном
случае, может произойти
перегорание плавкого предохра
-нителя или повреждение
электрической проводки.
ВНИМАНИЕ
Если у вас нет необходимых
инструментов, ламп с
требуемой номинальной
мощностью и опыта
выполнения подобных работ,
обратитесь к авторизованному
дилеру компании HYUNDAI. Во
многих случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать для
получения доступа к лампе. В
особенности это касается
демонтажа узла фары для
замены ламп. Снятие/установка
узла фары может привести к
повреждению автомобиля.

769
Техническое обслуживание
G220100ABH

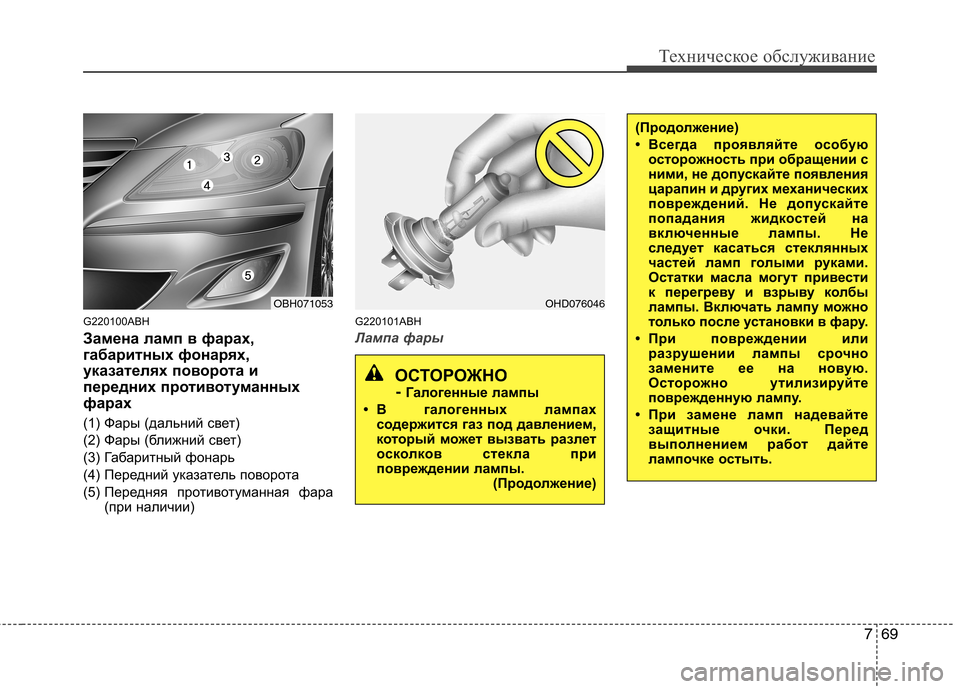

Замена ламп в фарах,
габаритных фонарях,
указателях поворота и
передних противотуманных
фарах
(1) Фары (дальний свет)
(2) Фары (ближний свет)
(3) Габаритный фонарь
(4) Передний указатель поворота
(5) Передняя противотуманная фара(при наличии) G220101ABH
Лампа фары
ОСТОРОЖНО
- Галогенные лампы
• В галогенных лампах содержится газ под давлением,
который может вызвать ра злет
осколков стекла при
повреждении лампы.
(Продолжение)
(Продолжение)
• Всегда проявляйте особуюосторожность при обращении с
ними, не допускайте появления
царапин и других механических
повреждений. Не допускайте
попадания жидкостей на
включенные лампы. Не
следует касаться стеклянных
частей ламп голыми руками.
Остатки масла могут привести
к перегреву и взрыву колбы
лампы. Включать лампу можно
только после установки в фару.
• При повреждении или разрушении лампы срочно
замените ее на новую.
Осторожно утилизируйте
поврежденную лампу.
• При замене ламп надевайте защитные очки. Перед
выполнением работ дайте
лампочке остыть.
OHD076046OBH071053

Техническое обслуживание
70
7
Замена ламп фар (тип HID)
(при наличии)
Если лампа не работает, необходимо
обратиться к авторизованному дилеру
компании HYUNDAI для проведения
проверки автомобиля.
✽✽
К СВЕДЕНИЮ
Ксеноновые лампы по своим
характеристикам значительно
превосходят галогенные лампы.
Срок службы ксеноновых ламп, по
оценкам изготовителей, в два раза
превышает срок службы галогенных
ламп, в зависимости от частоты их
использования. В пределах срока
службы транспортного средства,
вероятно, может потребоваться их
замена. Если включать и выключать
фары чаще необходимого при
обычном использовании, это
сократит срок службы ксеноновых
ламп. Ксеноновые лампы перегорают
не так, как это происходит с
галогенными лампами накаливания.
Если фара гаснет через некоторое
время работы, но сразу же вновь
включается, если выключить и снова
включить переключатель фары, это
указывает на необходимость замены
ксеноновой лампы. Компоненты
ксенонового освещения значительно
сложнее обычных галогенных ламп и
имеют более высокую стоимость
замены.G220102ABH
Замена ламп в фарах, габаритных
фонарях, указателях поворота и
передних противотуманных
фарах (при наличии)
Если лампа не работает, необходимо
обратиться к авторизованному дилеру
компании HYUNDAI для проведения
проверки автомобиля.
✽✽ К СВЕДЕНИЮ
Если после установки обратно
передней блок-фары требуется ее
регулировка, обратитесь за
консультацией к авторизованному
дилеру HYUNDAI.
ОСТОРОЖНО-
Ближний свет фар HID
(при наличии)
Не пытайтесь производить замену
и проверку технического
состояния фар ближнего света
(КСЕНОНОВЫХ ламп), поскольку
это может привести к поражению
электрическим током. Если фара
ближнего света (КСЕНОНОВАЯ
лампа) не работает, обращайтесь к
авторизованному дилеру
компании HYUNDAI для
проведения проверки а втомобиля.

771
Техническое обслуживание
Изменение направления движения
(для Европы)
Пучок ближнего света фар
распределяется асиметрично. Если
Вы направляетесь в страну с
противоположным направлением
движения, эта асимметричная деталь
будет ослеплять водителей встречных
автомобилей. Для предотвращения
ослепления водителей имеется ряд
технических решений,
предусмотренных нормами
Европейской Экономической
Комиссии (ECE) (например, система
автоматического изменения,
наклейка, изменение угла наклона
фар). Эти фары сконструированы
таким образом, чтобы не ослеплять
водителей встречных автомобилей.
Поэтому вам не требуется менять
фары в стране с противоположным
направлением движения.G220200AEN

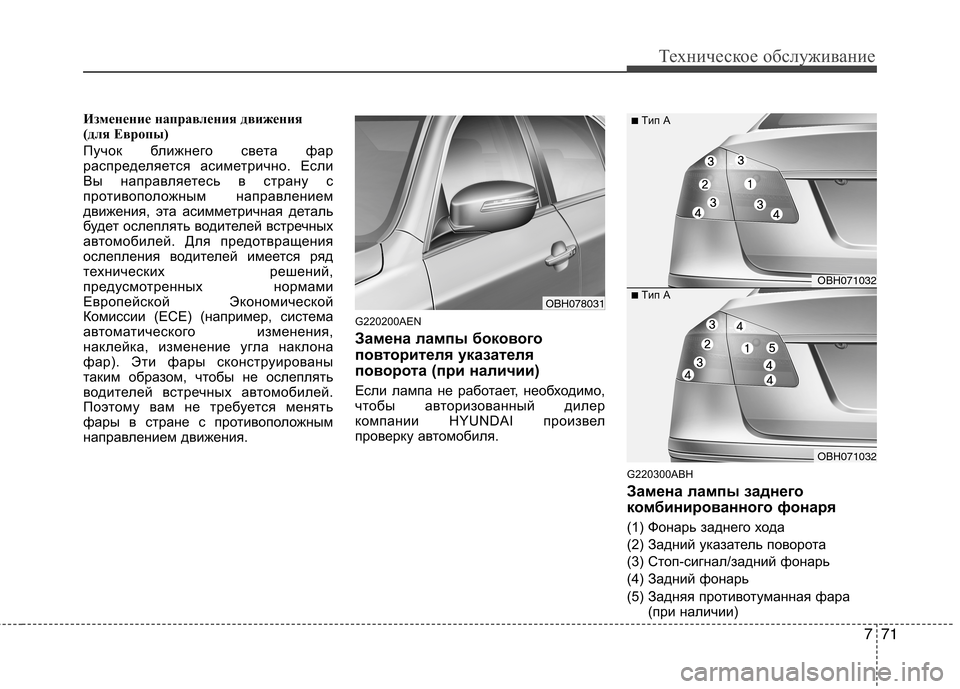

Замена лампы бокового
повторителя указателя
поворота (при наличии)
Если лампа не работает, необходимо,
чтобы авторизованный дилер
компании HYUNDAI произвел
проверку автомобиля.
G220300ABH
Замена лампы заднего
комбинированного фонаря
(1) Фонарь заднего хода
(2) Задний указатель поворота
(3) Стоп-сигнал/задний фонарь
(4) Задний фонарь
(5) Задняя противотуманная фара(при наличии)
OBH078031
OBH071032
OBH071032
■
Tип А
■ Tип А
