Hyundai Genesis 2012 Инструкция по эксплуатации (in Russian)

Техническое обслуживание
22
7

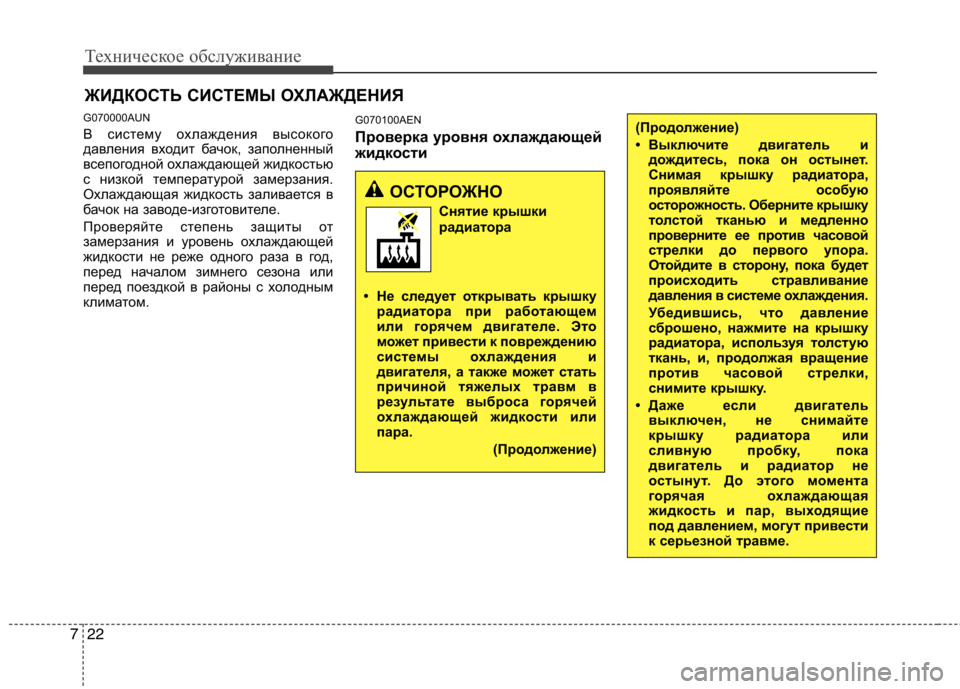

ЖИДКОСТЬ СИСТЕМЫ ОХЛАЖДЕНИЯ
G070000AUN
В систему охлаждения высокого
давления входит бачок, заполненный
всепогодной охлаждающей жидкостью
с низкой температурой замерзания.
Охлаждающая жидкость заливается в
бачок на заводе-изготовителе.
Проверяйте степень защиты от
замерзания и уровень охлаждающей
жидкости не реже одного раза в год,
перед началом зимнего сезона или
перед поездкой в районы с холодным
климатом. G070100AEN
Проверка уровня охлаждающей
жидкости
ОСТОРОЖНО
Снятие крышки
радиатора
• Не следует открывать крышку радиатора при работающем
или горячем двигателе. Это
может привести к повреждению
системы охлаждения и
двигателя, а также может стать
причиной тяжелых травм в
результате выброса горячей
охлаждающей жидкости или
пара.
(Продолжение)
(Продолжение)
• Выключите двигатель идождитесь, пока он остынет.
Снимая крышку радиатора,
проявляйте особую
осторожность. Оберните крышку
толстой тканью и медленно
проверните ее против часовой
стрелки до первого упора.
Отойдите в сторону, пока будет
происходить стравливание
давления в системе охлаждения.
Убедившись, что давление
сброшено, нажмите на крышку
радиатора, используя толстую
ткань, и, продолжая вращение
против часовой стрелки,
снимите крышку.
• Даже если двигатель выключен, не снимайте
крышку радиатора или
сливную пробку, пока
двигатель и радиатор не
остынут. До этого момента
горячая охлаждающая
жидкость и пар, выходящие
под давлением, могут привести
к серьезной травме.

723
Техническое обслуживание

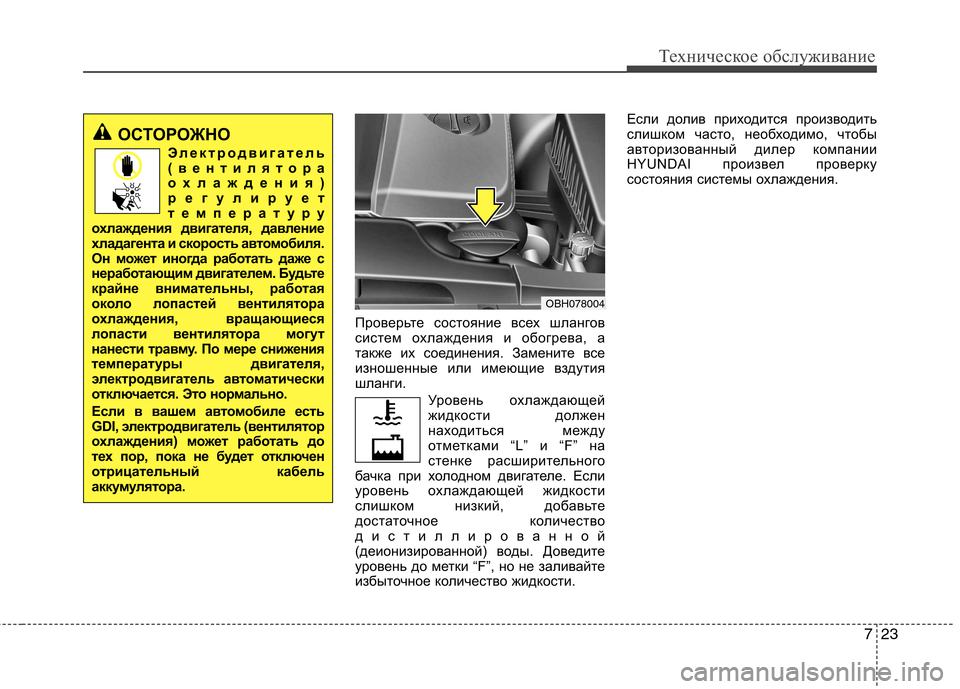

Проверьте состояние всех шлангов
систем охлаждения и обогрева, а
также их соединения. Замените все
изношенные или имеющие вздутия
шланги. Уровень охлаждающей
жидкости должен
находиться между
отметками “L” и “F” на
стенке расширительного
бачка при холодном двигателе. Если
уровень охлаждающей жидкости
слишком низкий, добавьте
достаточное количество
дистиллированной
(деионизированной) воды. Доведите
уровень до метки “F”, но не заливайте
избыточное количество жидкости. Если долив приходится производить
слишком часто, необходимо, чтобы
авторизованный дилер компании
HYUNDAI произвел проверку
состояния системы охлаждения.
OBH078004
ОСТОРОЖНО
Электродвигатель
(вентилятора
охлаждения)
регули рует
температуру
охлаждения двигателя, давление
хладагента и скорость а втомобиля.
Он может иногда работать даже с
неработающим двигателем. Будьте
крайне внимательны, работая
около лопастей вентилятора
охлаждения, вращающиеся
лопасти вентилятора могут
нанести травму. По мере снижения
температуры двигателя,
электродвигатель ав томатически
отключается. Это нормально.
Если в вашем автомобиле есть
GDI, электродвигатель (вентилятор
охлаждения) может работать до
тех пор, пока не будет отключен
отрицательный кабель
аккумулятора.

Техническое обслуживание
24
7
G070101AUN

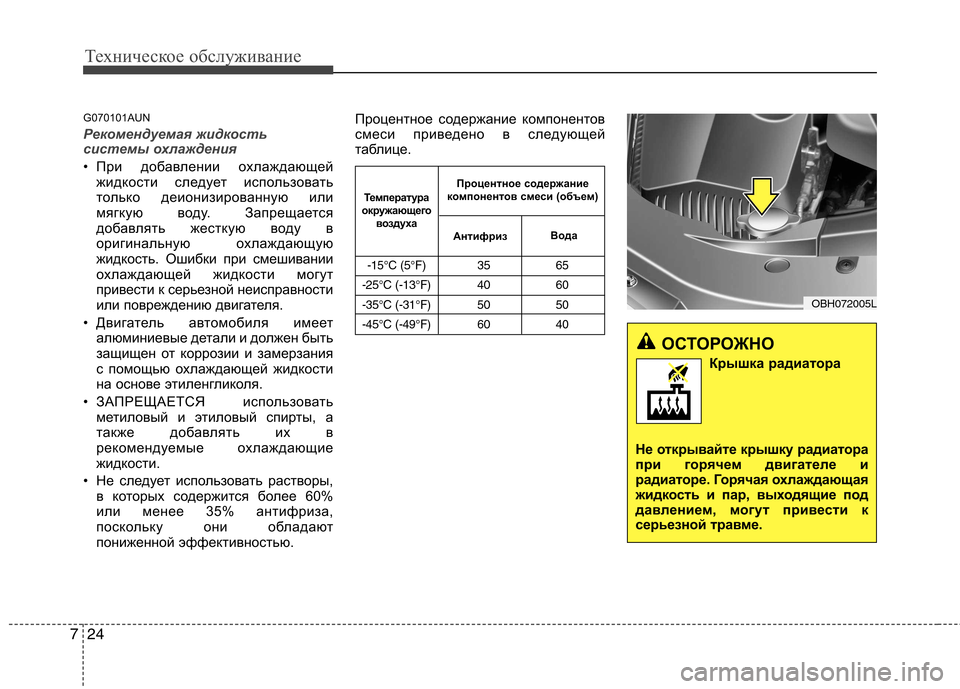

Рекомендуемая жидкость
системы охлаждения
• При добавлении охлаждающей
жидкости следует использовать
только деионизированную или
мягкую воду. Запрещается
добавлять жесткую воду в
оригинальную охлаждающую
жидкость. Ошибки при смешивании
охлаждающей жидкости могут
привести к серьезной неисправности
или повреждению двигателя.
• Двигатель автомобиля имеет алюминиевые детали и должен быть
защищен от коррозии и замерзания
с помощью охлаждающей жидкости
на основе этиленгликоля.
• ЗАПРЕЩАЕТСЯ использовать метиловый и этиловый спирты, а
также добавлять их в
рекомендуемые охлаждающие
жидкости.
• Не следует использовать растворы, в которых содержится более 60%
или менее 35% антифриза,
поскольку они обладают
пониженной эффективностью. Процентное содержание компонентов
смеси приведено в следующей
таблице.
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
Температура
окружающего воздуха Процентное содержание
компонентов смеси (объем)
Антифриз Вода
OBH072005L
ОСТОРОЖНО
Крышка радиатора
Не открывайте крышку радиатора
при горячем двигателе и
радиаторе. Горячая охлаждающая
жидкость и пар, выходящие под
давлением, могут привести к
серьезной травме.

725
Техническое обслуживание
G070200AEN

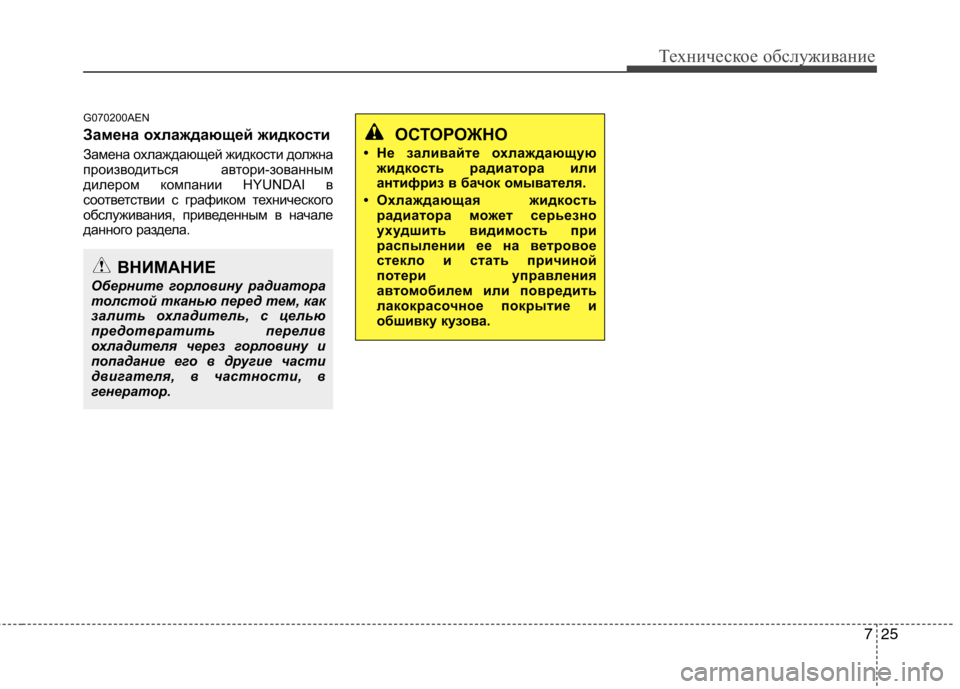

Замена охлаждающей жидкости
Замена охлаждающей жидкости должна
производиться автори-зованным
дилером компании HYUNDAI в
соответствии с графиком технического
обслуживания, приведенным в начале
данного раздела.
ОСТОРОЖНО
• Не заливайте охлаждающую жидкость радиатора или
антифриз в бачок омывателя.
• Охлаждающая жидкость радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной
потери управления
автомобилем или повредить
лакокрасочное покрытие и
обшивку кузова.
ВНИМАНИЕ
Оберните горловину радиатора
толстой тканью перед тем, как
залить охладитель, с целью
предотвратить перелив
охладителя через горловину и
попадание его в другие части
двигателя, в частности, в
генератор.

Техническое обслуживание
26
7
ТОРМОЗНАЯ ЖИДКОСТЬ
G080100AEN
Проверка уровня тормозной
жидкости
Периодически проверяйте уровень
тормозной жидкости в
расширительном бачке. Уровень
должен находиться между рисками
‘MIN’ и ‘MAX’ на боковой поверхности
бачка.
Перед снятием крышки бачка и
доливом тормозной жидкости
тщательно очистите поверхность
вокруг крышки бачка во и збежание
загрязнения тормозной жидкости. Если уровень низкий, долейте
жидкость до отметки “MAX”. По мере
увеличения пробега уровень будет
снижаться. Это связано с состоянием
накладок тормозов и не является
признаком неисправности. Если
уровень жидкости чрезмерно низкий,
необходимо, чтобы авторизованный
дилер компании HYUNDAI произвел
проверку состояния тормозной
системы.
Используйте только рекомендуемые
марки тормозной жидкости. (См.
“Рекомендуемые смазочные
материалы и информация об
объемах” в разделе 8).
Не следует смешивать различные
типы тормозных жидкостей.
OBH078006L
ОСТОРОЖНО
-
Тормозная жидкость
Необходимо осторожно обра-
щаться с тормозной жидкостью
при ее замене или доливе. Не
допускайте попадания
тормозной жидкости в глаза. При
попадании тормозной жидкости в
глаза, немедленно промойте их
большим количеством проточной
водопроводной воды. После
этого необходимо как можно
скорее провести медицинское
обследование глаз.
ОСТОРОЖНО - Утечка
тормозной жидкости
В случае если часто тр ебуется
доливать тормозную жидкость,
автом обиль должен быть
проверен авторизованным
дилером компании HYUNDAI.

727
Техническое обслуживание
G090100ABH
Проверка уровня жидкости
усилителя рулевого
управления
Периодически производите проверку
уровня жидкости в расширительном
бачке усилителя рулевого управления. При нормальной температуре уровень
жидкости должен находиться между
рисками MAX (МАКСИМУМ) и MIN
(МИНИМУМ) на боковой стороне
указателя.
Перед выполнением долива жидкости
тщательно очистите поверхность
вокруг крышки бачка во и
збежание
загрязнения жидкости.
Если уровень низкий, долейте
жидкость до отметки “MAX”.
✽✽ К СВЕДЕНИЮ - (при
наличии)
Убедитесь в том, что уровень
жидкости находится в диапазоне
“HOT”, указанном на бачке. Если
жидкость холодная, убедитесь в том,
что ее уровень находится в диапазоне
“COLD” (при наличии).
В случае если часто требуется
доливать жидкость усилителя
рулевого управления, автомобиль
должен быть проверен автори
-зованным дилером компании
HYUNDAI.
ВНИМАНИЕ
Следите за тем, чтобы
тормозная жидкость не
попадала на лакокрасочное
покрытие кузова автомобиля,
поскольку это приведет к его
повреждению. Не следует
использовать тормозную
жидкость, которая в течение
продолжительного времени
находилась в контакте с
воздухом, поскольку в этом
случае ее качество не может
быть гарантировано. Ее
следует утилизировать
надлежащим образом. Исполь
-зуйте только рекомендуемые
марки тормозной жидкости.
Несколько капель минерального
масла (например, моторного),
попавшие в тормозную систему
вашего автомобиля, способны
повредить детали этих
систем.
ЖИДКОСТЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
OBH078022
Tип A
OBH078048L
Tип B

Техническое обслуживание
28
7
Используйте только рекомендуемые
марки жидкости усилителя рулевого
управления. (См. “Рекомендуемые
смазочные материалы и информация
об объемах” в разделе 8). G090200AEN

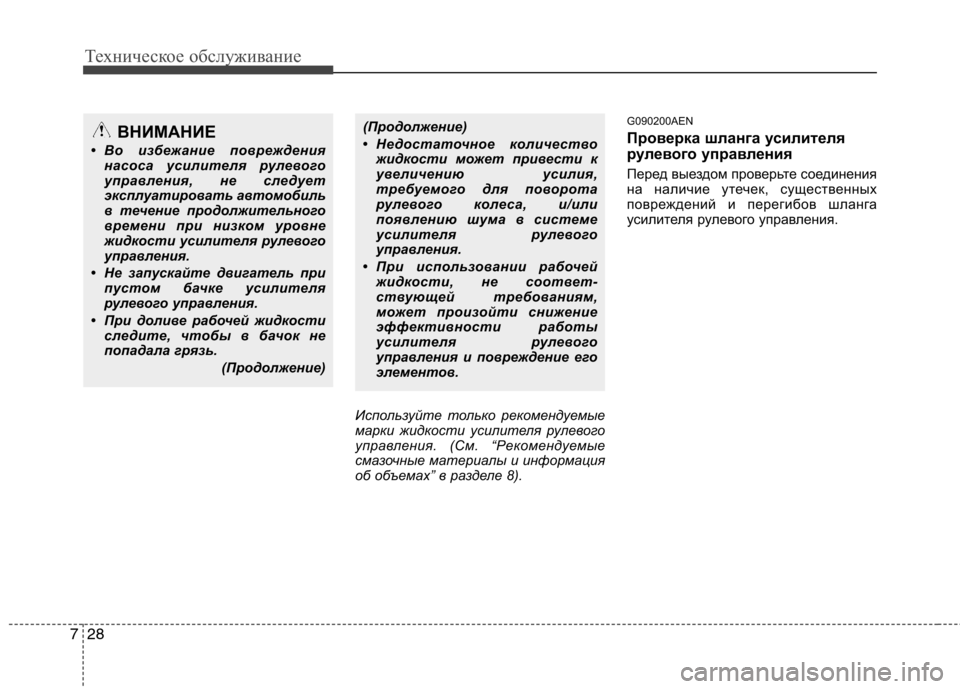

Проверка шланга усилителя
рулевого
управления
Перед выездом проверьте соединения
на наличие утечек, существенных
повреждений и перегибов шланга
усилителя рулевого управления.
(Продолжение)
• Недостаточное количество жидкости может привести к
увеличению усилия,
требуемого для поворота
рулевого колеса, и/или
появлению шума в системе
усилителя рулевого
управления.
• При использовании рабочей жидкости, не соответ-
ствующей требованиям,
может произойти снижение
эффективности работы
усилителя рулевого
управления и повреждение его
элементов.ВНИМАНИЕ
• Во избежание повреждения насоса усилителя рулевого
управления, не следует
эксплуатировать автомобиль
в течение продолжительного
времени при низком уровне
жидкости усилителя рулевого
управления.
• Не запускайте двигатель при пустом бачке усилителя
рулевого управления.
• При доливе рабочей жидкости следите, чтобы в бачок не
попадала грязь.
(Продолжение)

729
Техническое обслуживание

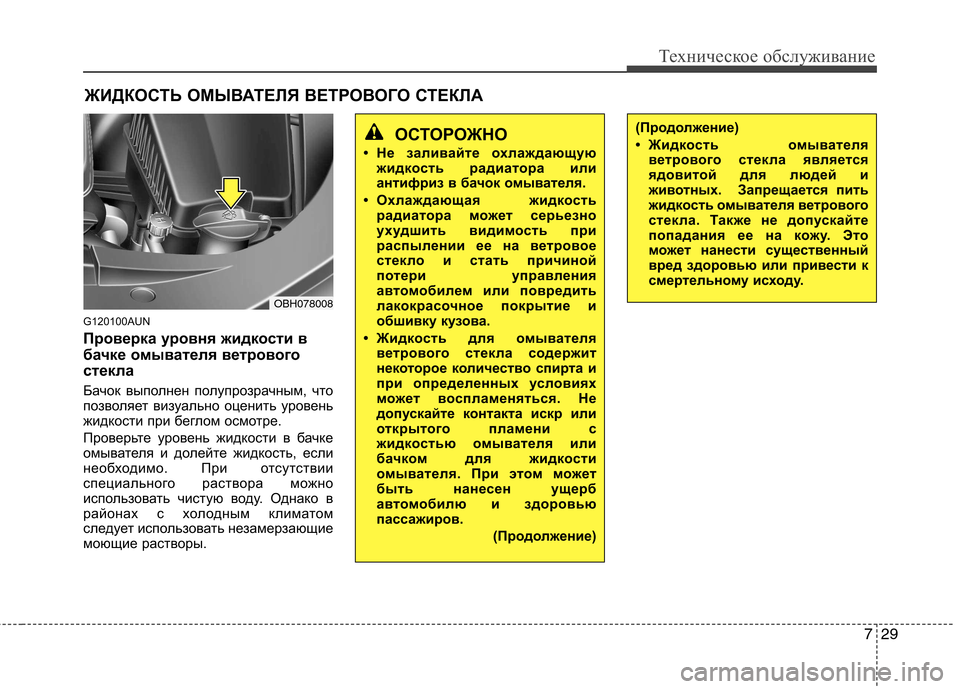

ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
G120100AUN
Проверка уровня жидкости в
бачке омывателя ветрового
стекла
Бачок выполнен полупрозрачным, что
позволяет визуально оценить уровень
жидкости при беглом осмотре.
Проверьте уровень жидкости в бачке
омывателя и долейте жидкость, если
необходимо. При отсутствии
специального раствора можно
использовать чистую воду. Однако в
районах с холодным климатом
следует использовать незамерзающие
моющие растворы.
OBH078008
ОСТОРОЖНО
• Не заливайте охлаждающую жидкость радиатора или
антифриз в бачок омывателя.
• Охлаждающая жидкость радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной
потери управления
автом обилем или повредить
лакокрасочное покрытие и
обшивку кузова.
• Жидкость для омывателя ветрового стекла содержит
некоторое количество спирта и
при определенных условиях
может во спламеняться. Не
допускайте контакта искр или
открытого пламени с
жидкостью омывателя или
бачком для жидкости
омывателя. При этом может
быть нанесен ущерб
автом обилю и здоровью
пассажиров.
(Продолжение)(Продолжение)
• Жидкость омывателяветрового стекла является
ядовитой для людей и
животных. Запрещается пить
жидкость омывателя ветрового
стекла. Также не допускайте
попадания ее на кожу. Это
может нанести существенный
вред здоровью или привести к
смертельному исходу.

Техническое обслуживание
30
7
НОЖНОЙ СТОЯНОЧНЫЙ ТОРМОЗ (ПРИ НАЛИЧИИ)
G140100ABH
Проверка стояночного тор моза
Убедитесь, что ход педали стояночного
тормоза при нажатии на нее с усилием
20 кг (44 фунта, 196 Н) находится в
пределах указанных в технических
характеристиках автомобиля
значений. Кроме того, стояночный
тормоз должен независимо от других
устройств надежно удерживать
автомобиль на достаточно крутом
склоне. Если ход педали больше или
меньше требуемой величины,
необходимо, чтобы авторизованный
дилер компании HYUNDAI произвел
проверку состояния стояночного
тормоза. Ход педали: 3-насадочный
OBH058009

731
Техническое обслуживание

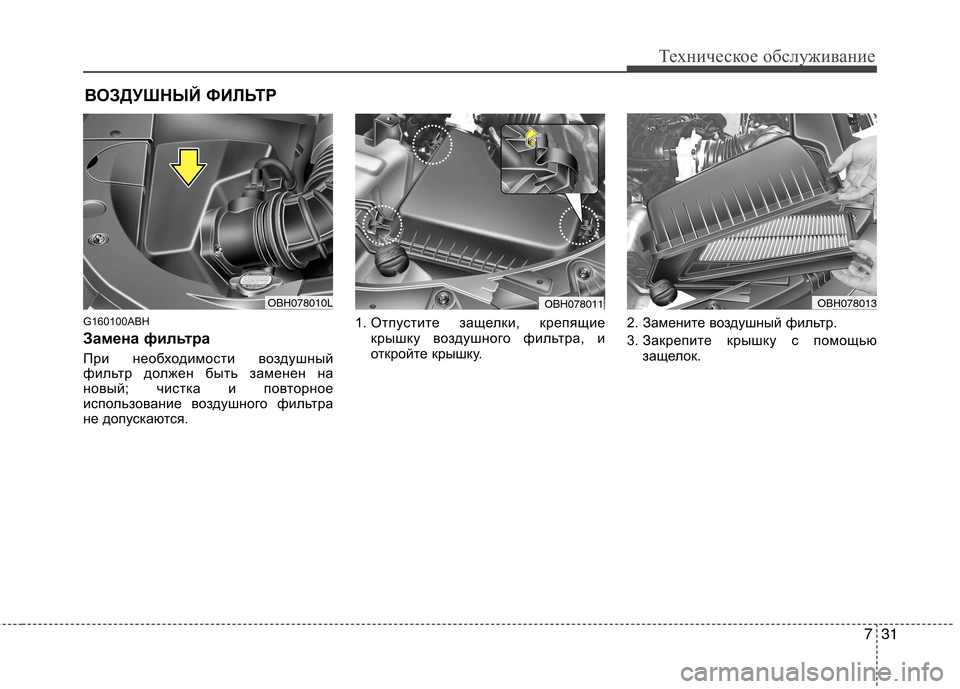

ВОЗДУШНЫЙ ФИЛЬТР
G160100ABH
Замена фильтра
При необходимости воздушный
фильтр должен быть заменен на
новый; чистка и повторное
использование воздушного фильтра
не допускаются. 1. Отпустите защелки, крепящие
крышку воздушного фильтра, и
откройте крышку. 2. Замените воздушный фильтр.
3. Закрепите крышку с помощью
защелок.
OBH078010LOBH078011OBH078013
