ESP Hyundai Genesis 2012 Инструкция по эксплуатации (in Russian)

17
Введение
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СВЕТОВЫХ ИНДИКАТОРАХ ПРИБОРНОЙ ПАНЕЛИКонтрольная лампа сигнализации о незакрытой
двери
Контрольная лампа непристегнутого ремня
безопасности
Контрольная лампа включения дальнего света
Контрольная лампа указателя поворота
Контрольная лампа низкого давления масла в
двигателе
Контрольная лампа неисправности системы ESP
Контрольная лампа отключения системы ESP
Контрольная лампа неисправности системы ABS
Контрольная лампа включения стояночного
тормоза и низкого уровня тормозной жидкости
Контрольная лампа системы круиз-контроля
(при наличии)
Контрольная лампа режима SET системы круиз-
контроля (при наличии)
Контрольная лампа работы иммобилайзера
Контрольная лампа низкого уровня топлива
Контрольная лампа неисправности подушек
безопасности
Контрольная лампа неисправности двигателя
A050000BBH-EE
Контрольная лампа разряда аккумуляторной
батареи
Контрольная лампа низкого уровня жидкости в
бачке омывателя лобового стекла (при наличии)
Индикатор неисправности системы SCC
(при наличии)
Индикатор неисправности датчика системы SCC
Индикатор системы предупреждения о выходе за
пределы полосы движения (при наличии)LDWS

Знакомство с вашим автомобилем
2
2
ОБЩИЙ ВИД САЛОНА
1. Кнопка запирания/отпирания дверей ......4-21
2. Переключатели управления
электроприводами стеклоподъемников ..4-35
3. Переключатель управления настройкой наружных зеркал заднего вида ................4-60
4. Выключатель открывания крышки багажника/главный контрольный
выключатель электропривода крышки
багажника*.......................................... 4-26,4-29
5. Кнопка открывания крышки горловины топливного бака .................................... ....4-42
6. Рычаг открытия замка капота ..................4-40
7. Ножной стояночный тормоз* ....................5-22
8. Электрический стояночный тормоз* ........5-24
9. Кнопка автоматического удержания* ......5-29
10. Тормозная педаль ............................... ...5-20
11. Педаль газа ..................................... ...5-7,5-10
12. Выключатель системы предупреждения о выезде за пределы
полосы движения* ..................................5-64
13. Кнопка системы парковки* ......................4-92
14. Кнопка ECO-P (педаль) ..........................5-68
15. Кнопка ВКЛ системы аварийного наблюдения передней слепой зоны* ....4-96
16. Кнопка отключения системы ESP ..........5-35
17. Кнопка включения заднего противотуманного фонаря* ..................4-104
18. Ручка управления освещением приборной панели ............................................. .........4-65
19. Управление осветительными приборами/ указателями поворота ............................4-99
20. Ручная регулировка наклона рулевого колеса/регулировка наклона рулевого
колеса с электроприводом* ....................4-55
21. Рулевое колесо.................................. ......4-54
*: при наличии
OBH012001D
B010000BBH-EE
* Фактическая форма может отличаться от показанной на рисунке.

Характеристики автомобиля
84
4

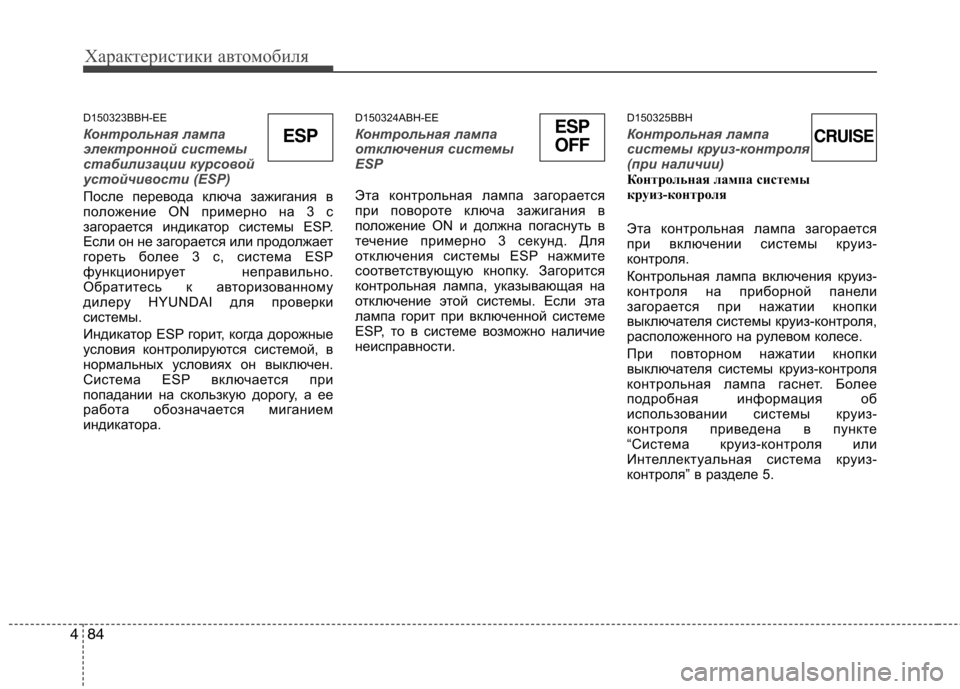

D150323BBH-EE
Контрольная лампа
электронной системы
стабилизации курсовой
устойчивости (ESP)
После перевода ключа зажигания в
положение ON примерно на 3 с
загорается индикатор системы ESP.
Если он не загорается или продолжает
гореть более 3 с, система ESP
функционирует неправильно.
Обратитесь к авторизованному
дилеру HYUNDAI для проверки
системы.
Индикатор ESP горит, когда дорожные
условия контролируются системой, в
нормальных условиях он выключен.
Система ESP включается при
попадании на скользкую дорогу, а ее
работа обозначается миганием
индикатора. D150324ABH-EE
Контрольная лампа
отключения системыESP
Эта контрольная лампа загорается
при повороте ключа зажигания в
положение ON и должна погаснуть в
течение примерно 3 секунд. Для
отключения системы ESP нажмите
соответствующую кнопку. Загорится
контрольная лампа, указывающая на
отключение этой системы. Если эта
лампа горит при включенной системе
ESP, то в системе возможно наличие
неисправности.
D150325BBH
Контрольная лампа
системы круиз-контроля
(при наличии)
Контрольная лампа системы
круиз-контроля
Эта контрольная лампа загорается
при включении системы круиз-
контроля.
Контрольная лампа включения круиз-
контроля на приборной панели
загорается при нажатии кнопки
выключателя системы круиз-контроля,
расположенного на рулевом колесе.
При повторном нажатии кнопки
выключателя системы круиз-контроля
контрольная лампа гаснет. Более
подробная информация об
использовании системы круиз-
контроля приведена в пункте
“Система круиз-контроля или
Интеллектуальная система круиз-
контроля” в разделе 5.
ESPESP
OFFCRUISE

Характеристики автомобиля
86
4
D150327ABH
Зуммер напоминания о наличии
ключа в замке зажигания
(при наличии)
Если открыть дверь водителя при
наличии ключа в замке зажигания (в
положении ACC или LOCK) начинает
работать соответствующий зуммер.
Это необходимо для предотвращения
оставления ключей в закрытом
автомобиле. Он работает до тех пор,
пока ключ не будет вынут из замка
зажигания, или не будет закрыта
дверь водителя.
Для автомобилей с электронным ключом
Если дверь водителя открывается,
когда электронный ключ находится в
автомобиле, и кнопка engine start/stop
(ЗАПУСК/ОСТАНОВ ДВИГАТЕЛЯ)
находится в положении ACC
(Вспомогательное оборудование), или
когда электронный ключ находится в
держателе, а кнопка engine start/stop
находится в положении OFF (ВЫКЛ),
раздается звуковой сигнал для
напоминания о наличии ключа в
автомобиле.
Сигнал продолжает звучать до тех
пор, пока электронный ключ не будет
извлечен из держателя, или пока не
будет закрыта дверь водителя. D150332ABH
Индикатор
неисправности системы
EPB (электрический
стояночный тормоз)
(при наличии)
После перевода ключа зажигания в
положение ON примерно на 3 с
загорается индикатор неисправности
системы EPB. Если он не загорается
или продолжает гореть более 3 с,
система EPB функционирует
неправильно.
Включение индикатора неисправности
системы EPB во время движения
указывает на неисправность системы.
Обратитесь к авторизованному
дилеру HYUNDAI для проверки
системы.
В случае отказа системы ESP
индикатор неисправности системы
EPB может также включаться
одновременно с индикатором системы
ESP. Это не указывает на
неисправность системы EPB.
D150333ABH
Индикатор AUTO HOLD
(автоматическое
удержание) (при наличии)
При нажатии выключателя AUTO HOLD
загорается белым цветом индикатор
AUTO HOLD на комбинации приборов.
При полной остановке автомобиля
педалью тормоза цвет индикатора
меняется с белого на зеленый.
Если индикатор неисправности AUTO
HOLD на жидкокристаллическом
экране высветился желтым цветом,
это указывает на неисправность
функции AUTO HOLD. Обратитесь к
авторизованному дилеру HYUNDAI
для проверки системы.
Подробнее см. пункт “AUTO HOLD” в
разделе 5.
EPBAUTO
HOLD

487
Характеристики автомобиля

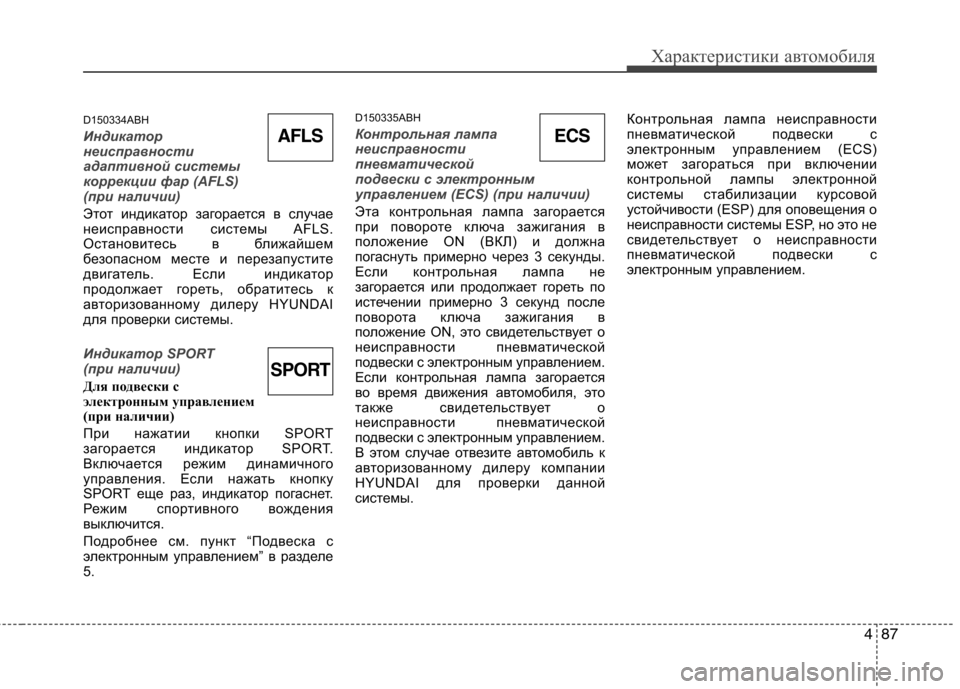

D150334ABH
Индикатор
неисправности
адаптивной системы
коррекции фар (AFLS)
(при наличии)
Этот индикатор загорается в случае
неисправности системы AFLS.
Остановитесь в ближайшем
безопасном месте и перезапустите
двигатель. Если индикатор
продолжает гореть, обратитесь к
авторизованному дилеру HYUNDAI
для проверки системы.
Индикатор SPORT
(при наличии)
Для подвески с
электронным управлением
(при наличии)
При нажатии кнопки SPORT
загорается индикатор SPORT.
Включается режим динамичного
управления. Если нажать кнопку
SPORT еще раз, индикатор погаснет.
Режим спортивного вождения
выключится.
Подробнее см. пункт “Подвеска с
электронным управлением” в разделе
5.D150335ABH
Контрольная лампа
неисправности
пневматической
подвески с электронным
управлением (ECS) (при наличии)
Эта контрольная лампа загорается
при повороте ключа зажигания в
положение ON (ВКЛ) и должна
погаснуть примерно через 3 секунды.
Если контрольная лампа не
загорается или продолжает гореть по
истечении примерно 3 секунд после
поворота ключа зажигания в
положение ON, это свидетельствует о
неисправности пневматической
подвески с электронным управлением.
Если контрольная лампа загорается
во время движения автомобиля, это
также свидетельствует о
неисправности пневматической
подвески с электронным управлением.
В этом случае отвезите автомобиль к
авторизованному дилеру компании
HYUNDAI для проверки данной
системы.
Контрольная лампа неисправности
пневматической подвески с
электронным управлением (ECS)
может загораться при включении
контрольной лампы электронной
системы стабилизации курсовой
устойчивости (ESP) для оповещения о
неисправности системы ESP, но это не
свидетельствует о неисправности
пневматической подвески с
электронным управлением.
AFLS
SPORT
ECS

527
Управление автомобилем

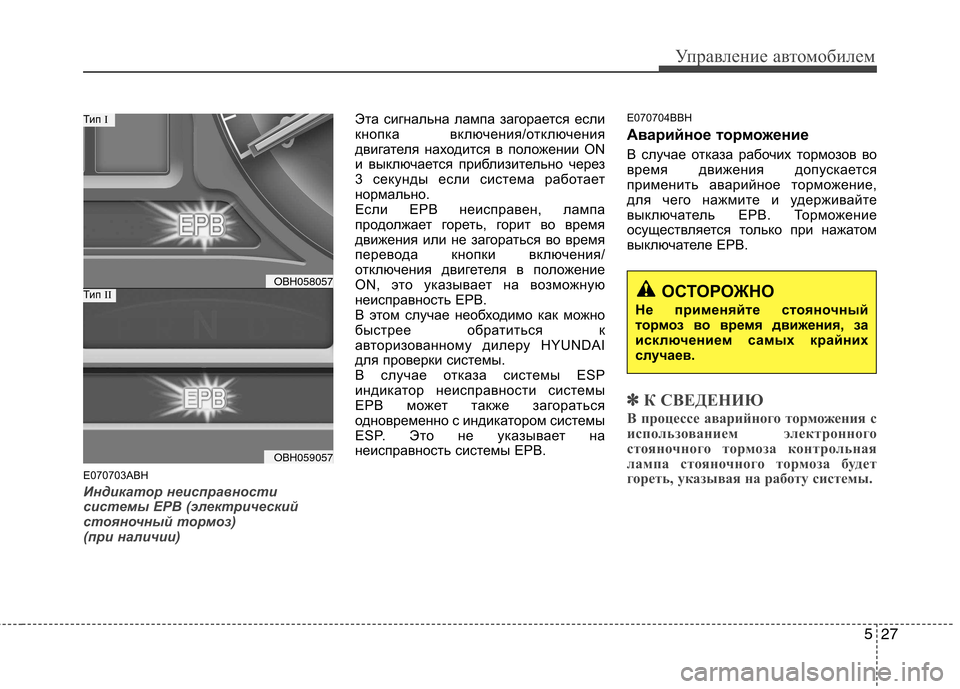

E070703ABH
Индикатор неисправности
системы EPB (электрический
стояночный тормоз)
(при наличии)
Эта сигнальна лампа загорается если
кнопка включения/отключения
двигателя находится в положении ON
и выключается приблизительно через
3 секунды если система работает
нормально.
Если EPB неисправен, лампа
продолжает гореть, горит во время
движения или не загораться во время
перевода кнопки включения/
отключения двигетеля в положение
ON, это указывает на возможную
неисправность EPB.
В этом случае необходимо как можно
быстрее обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
В случае отказа системы ESP
индикатор неисправности системы
EPB может также загораться
одновременно с индикатором системы
ESP. Это не указывает на
неисправность системы EPB.E070704BBH
Аварийное тор
можение
В случае отказа рабочих тормозов во
время движения допускается
применить аварийное торможение,
для чего нажмите и удерживайте
выключатель EPB. Торможение
осуществляется только при нажатом
выключателе EPB.
✽✽ К СВЕДЕНИЮ
В процессе аварийного торможения с
использованием электронного
стояночного тормоза контрольная
лампа стояночного тормоза будет
гореть, указывая на ра боту системы.
OBH058057
ТипI
OBH059057
ТипIIОСТОРОЖНО
Не применяйте стояночный
тормоз во время движения, за
исключением самых крайних
случаев.

Управление автомобилем
32
5

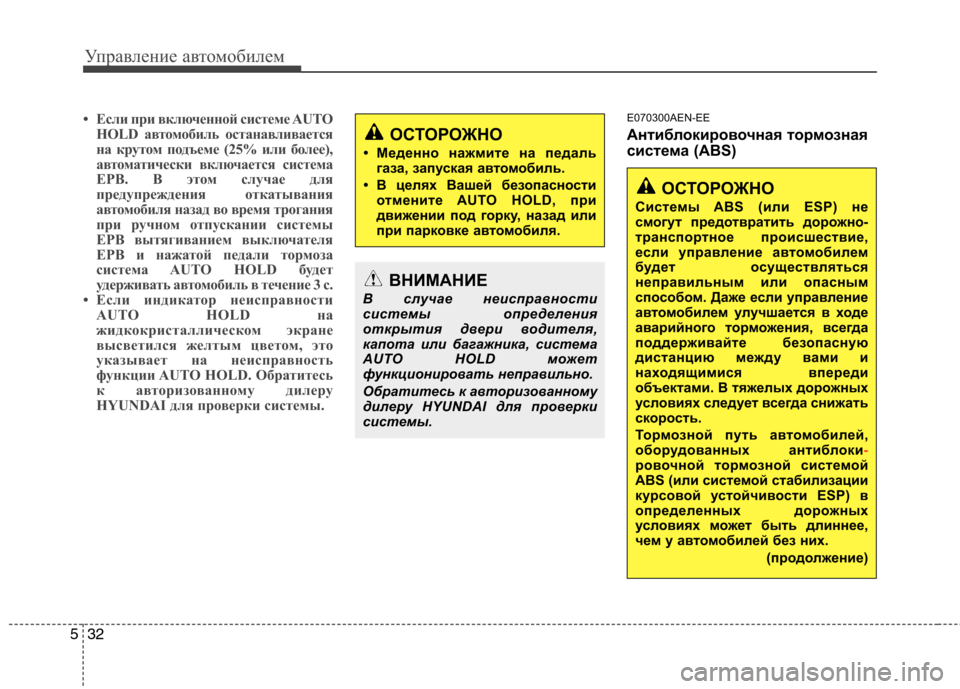

• Если при включенной системе AUTO
HOLD автомобиль останавливается
на крутом подъеме (25% или более),
автоматически включается система
EPB. В этом случае для
предупреждения откатывания
автомобиля назад во время трогания
при ручном отпускании системы
EPB вытягиванием выключателя
EPB и нажатой педали тормоза
система AUTO HOLD будет
удерживать автомобиль в течение 3 с.
• Если индикатор неисправности AUTO HOLD на
жидкокристаллическом экране
высветился желтым цветом, это
указывает на неисправность
функции AUTO HOLD. Обратитесь
к авторизованному дилеру
HYUNDAI для проверки системы.E070300AEN-EE
Антиблокировочная тормозная
система (ABS)
ОСТОРОЖНО
Системы ABS (или ESP) не
смогут предотвратить дорожно-
транспортное происшествие,
если управление автомобилем
будет осуществляться
неправильным или опасным
способом. Даже если управление
автом обилем улучшается в ходе
аварийного то рможения, всегда
поддерживайте безопасную
дистанцию между вами и
находящимися впереди
объектами. В тяжелых дорожных
условиях следует всегда снижать
скорость.
Тормозной путь автомобилей,
оборудованных антиблоки
-ровочной тормозной системой
ABS (или системой стабилизации
курсовой устойчивости ESP) в
определенных дорожных
условиях может быть длиннее,
чем у автом обилей без них.
(продолжение)
ОСТОРОЖНО
• Меденно нажмите на педаль газа, запуская а втомобиль.
• В целях Вашей безопасности отмените AUTO HOLD, при
движении под горку, назад или
при парковке а втомобиля.
ВНИМАНИЕ
В случае неисправности
системы определения
открытия двери водителя,
капота или багажника, система
AUTO HOLD может
функционировать неправильно.
Обратитесь к авторизованному
дилеру HYUNDAI для проверки
системы.

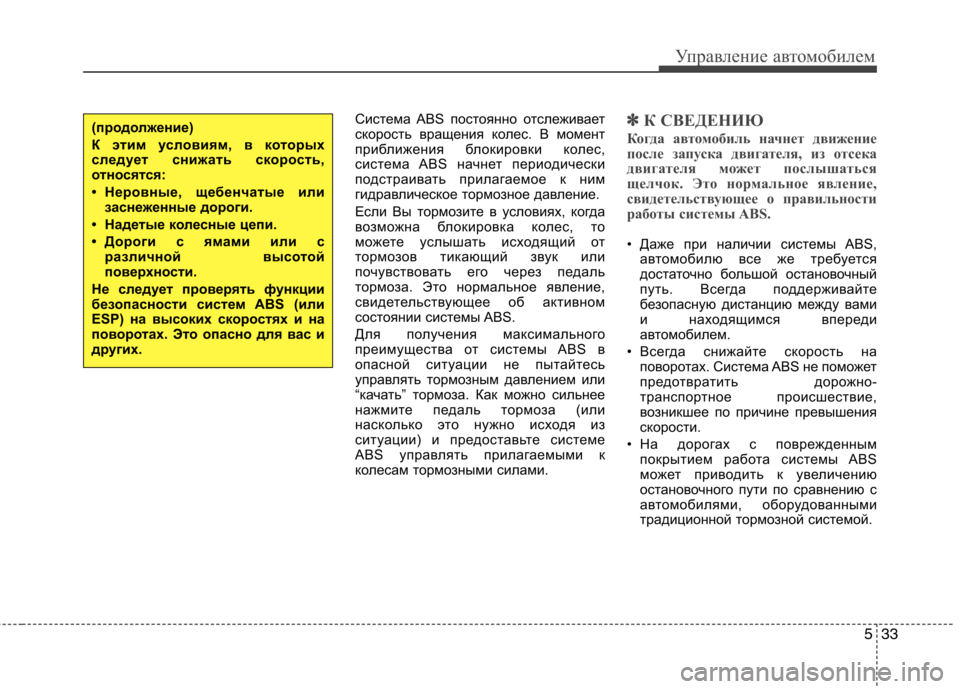

533
Управление автомобилем
Система ABS постоянно отслеживает
скорость вращения колес. В момент
приближения блокировки колес,
система ABS начнет периодически
подстраивать прилагаемое к ним
гидравлическое тормозное давление.
Если Вы тормозите в условиях, когда
возможна блокировка колес, то
можете услышать исходящий от
тормозов тикающий звук или
почувствовать его через педаль
тормоза. Это нормальное явление,
свидетельствующее об активном
состоянии системы ABS.
Для получения максимального
преимущества от системы ABS в
опасной ситуации не пытайтесь
управлять тормозным давлением или
“качать” тормоза. Как можно сильнее
нажмите педаль тормоза (или
насколько это нужно исходя из
ситуации) и предоставьте системе
ABS управлять прилагаемыми к
колесам тормозными силами.✽✽К СВЕДЕНИЮ
Когда автомобиль начнет движение
после запуска двигателя, из отсека
двигателя может послышаться
щелчок. Это нормальное явление,
свидетельствующее о правильности
работы системы ABS.
• Даже при наличии системы ABS, автомобилю все же требуется
достаточно большой остановочный
путь. Всегда поддерживайте
безопасную дистанцию между вами
и находящимся впереди
автомобилем.
• Всегда снижайте скорость на поворотах. Система ABS не поможет
предотвратить дорожно-
транспортное происшествие,
возникшее по причине превышения
скорости.
• На дорогах с поврежденным покрытием работа системы ABS
может приводить к увеличению
остановочного пути по сравнению с
автомобилями, оборудованными
традиционной тормозной системой.
(продолжение)
К этим условиям, в которых
следует снижать скорость,
относятся:
• Неровные, щебенчатые илизаснеженные дороги.
• Надетые колесные цепи.
• Дороги с ямами или с различной высотой
поверхности.
Не следует проверять функции
безопасности систем ABS (или
ESP) на высоких скоростях и на
поворотах. Это опасно для вас и
других.

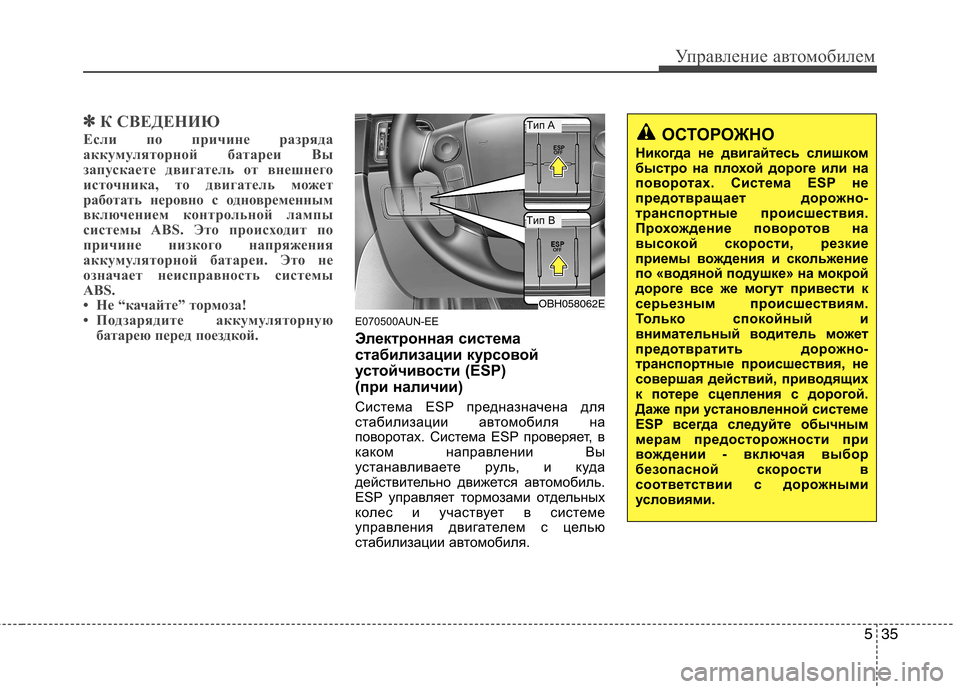

535
Управление автомобилем
✽✽К СВЕДЕНИЮ
Если по причине разряда
аккумуляторной батареи Вы
запускаете двигатель от внешнего
источника, то двигатель может
работать неровно с одновременным
включением контрольной лампы
системы ABS. Это происходит по
причине низкого напряжения
аккумуляторной батареи. Это не
означает неисправность системы
ABS.
• Не “качайте” тормоза!
• Подзарядите аккумуляторную батарею перед поездкой.
E070500AUN-EE
Электронная система
стабилизации курсовой
устойчивости (ESP)
(при наличии)
Система ESP предназначена для
стабилизации автомобиля на
поворотах. Система ESP проверяет, в
каком направлении Вы
устанавливаете руль, и куда
действительно движется автомобиль.
ESP управляет тормозами отдельных
колес и участвует в системе
управления двигателем с целью
стабилизации автомобиля.
OBH058062E
Tип A
Tип B
ОСТОРОЖНО
Никогда не двигайтесь слишком
быстро на плохой дороге или на
поворотах. Система ESP не
предотвращает дорожно-
транспортные происшествия.
Прохождение поворотов на
высокой скорости, резкие
приемы вождения и скольжение
по «водяной подушке» на мокрой
дороге все же могут привести к
серьезным происшествиям.
Только спокойный и
внимательный водитель может
предотвратить дорожно-
транспортные происшествия, не
совершая действий, приводящих
к потере сцепления с дорогой.
Даже при установленной системе
ESP всегда следуйте обычным
мерам предосторожности при
вождении - включая выбор
безопасной скорости в
соответствии с дорожными
условиями.

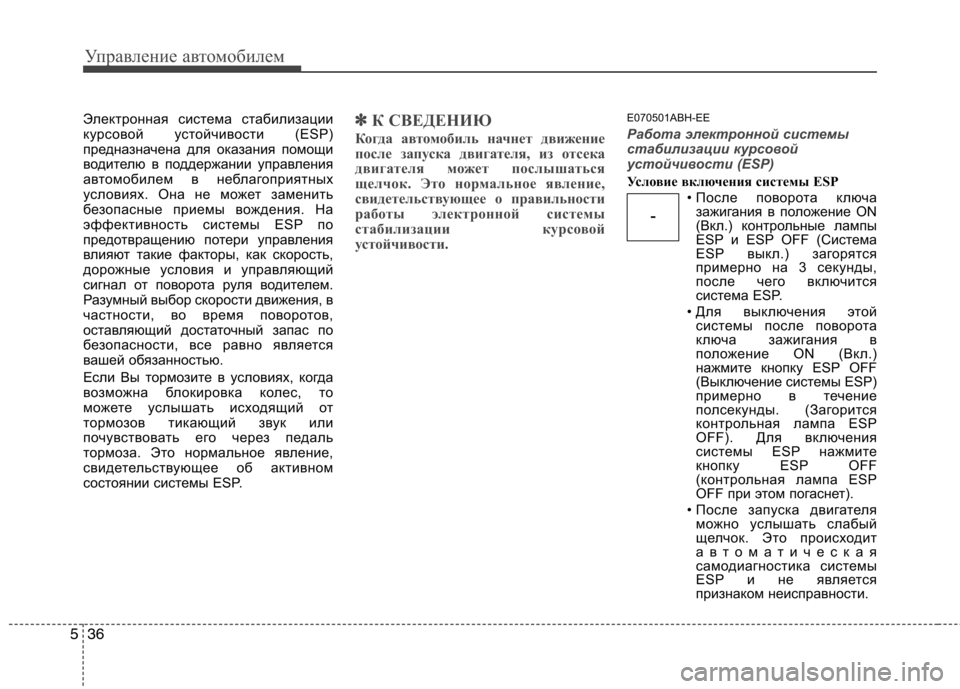

Управление автомобилем
36
5
Электронная система стабилизации
курсовой устойчивости (ESP)
предназначена для оказания помощи
водителю в поддержании управления
автомобилем в неблагоприятных
условиях. Она не может заменить
безопасные приемы вождения. На
эффективность системы ESP по
предотвращению потери управления
влияют такие факторы, как скорость,
дорожные условия и управляющий
сигнал от поворота руля водителем.
Разумный выбор скорости движения, в
частности, во время поворотов,
оставляющий достаточный запас по
безопасности, все равно является
вашей обязанностью.
Если Вы тормозите в условиях, когда
возможна блокировка колес, то
можете услышать исходящий от
тормозов тикающий звук или
почувствовать его через педаль
тормоза. Это нормальное явление,
свидетельствующее об активном
состоянии системы ESP.✽✽
К СВЕДЕНИЮ
Когда автомобиль начнет движение
после запуска двигателя, из отсека
двигателя может послышаться
щелчок. Это нормальное явление,
свидетельствующее о правильности
работы электронной системы
стабилизации курсовой
устойчивости.E070501ABH-EE
Работа электронной системы
стабилизации курсовой
устойчивости (ESP)
Условие включения системы ESP • После поворота ключазажигания в положение ON
(Вкл.) контрольные лампы
ESP и ESP OFF (Система
ESP выкл.) загорятся
примерно на 3 секунды,
после чего включится
система ESP.
• Для выключения этой системы после поворота
ключа зажигания в
положение ON (Вкл.)
нажмите кнопку ESP OFF
(Выключение системы ESP)
примерно в течение
полсекунды. (Загорится
контрольная лампа ESP
OFF). Для включения
системы ESP нажмите
кнопку ESP OFF
(контрольная лампа ESP
OFF при этом погаснет).
• После запуска двигателя можно услышать слабый
щелчок. Это происходит
автоматическая
самодиагностика системы
ESP и не является
признаком неисправности.
-
