3-198
Удобные компоненты для транспортного средства

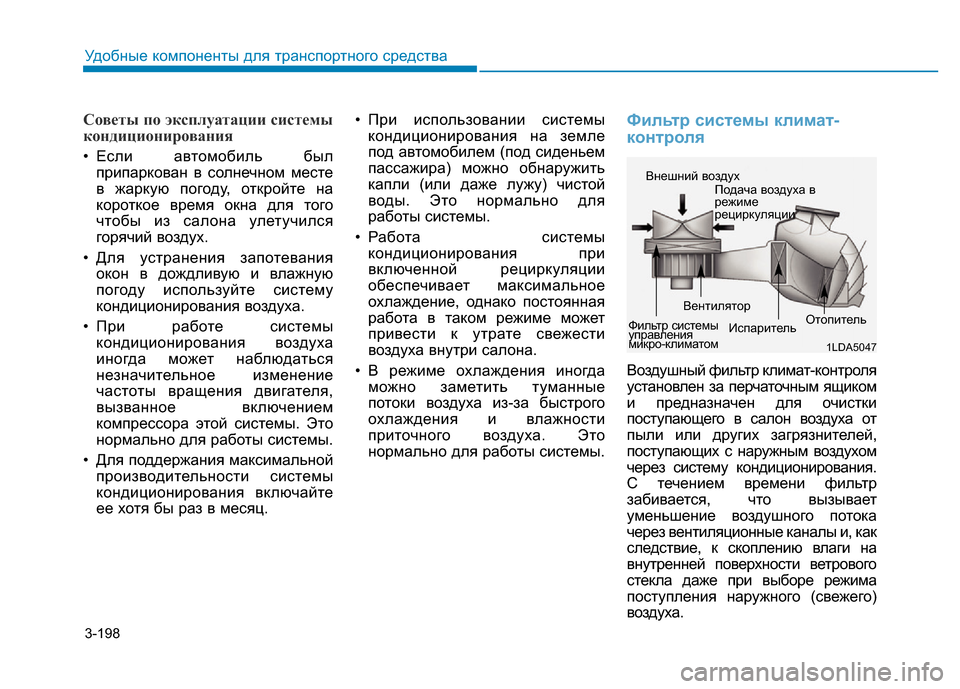

Советы по эксплуатации системы
кондиционирования
• Если автомобиль был
припаркован в солнечном месте
в жаркую погоду, откройте на
короткое время окна для того
чтобы из салона улетучился
горячий воздух.
• Для устранения запотевания
окон в дождливую и влажную
погоду используйте систему
кондиционирования воздуха.
• При работе системы
кондиционирования воздуха
иногда может наблюдаться
незначительное изменение
частоты вращения двигателя,
вызванное включением
компрессора этой системы. Это
нормально для работы системы.
• Для поддержания максимальной
производительности системы
кондиционирования включайте
ее хотя бы раз в месяц.• При использовании системы
кондиционирования на земле
под автомобилем (под сиденьем
пассажира) можно обнаружить
капли (или даже лужу) чистой
воды. Это нормально для
работы системы.
• Работа системы
кондиционирования при
включенной рециркуляции
обеспечивает максимальное
охлаждение, однако постоянная
работа в таком режиме может
привести к утрате свежести
воздуха внутри салона.
• В режиме охлаждения иногда
можно заметить туманные
потоки воздуха из-за быстрого
охлаждения и влажности
приточного воздуха. Это
нормально для работы системы.
Фильтр системы климат-
контроля
Воздушный фильтр климат-контроля
установлен за перчаточным ящиком
и предназначен для очистки
поступающего в салон воздуха от
пыли или других загрязнителей,
поступающих с наружным воздухом
через систему кондиционирования.
С течением времени фильтр
забивается, что вызывает
уменьшение воздушного потока
через вентиляционные каналы и, как
следствие, к скоплению влаги на
внутренней поверхности ветрового
стекла даже при выборе режима
поступления наружного (свежего)
воздуха.
1LDA5047
Внешний воздух
Подача воздуха в
режиме
рециркуляции
Фильтр системы
управления
микро
-климатомВентилятор
ИспарительОтопитель

3-199
Удобные компоненты для транспортного средства3

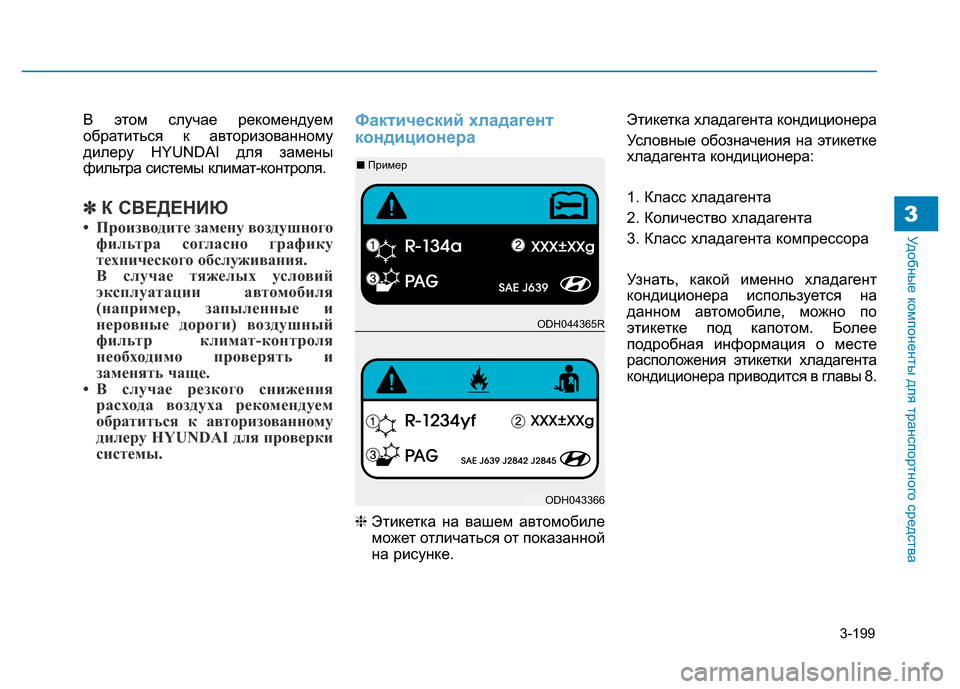

В этом случае рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для замены
фильтра системы климат-контроля.
✽К СВЕДЕНИЮ
• Производите замену воздушного
фильтра согласно графику
технического обслуживания.
В случае тяжелых условий
эксплуатации автомобиля
(например, запыленные и
неровные дороги) воздушный
фильтр климат-контроля
необходимо проверять и
заменять чаще.
• В случае резкого снижения
расхода воздуха рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
Фактический хладагент
кондиционера
❈Этикетка на вашем автомобиле
может отличаться от показанной
на рисунке.Этикетка хладагента кондиционера
Условные обозначения на этикетке
хладагента кондиционера:
1. Класс хладагента
2. Количество хладагента
3. Класс хладагента компрессора
Узнать, какой именно хладагент
кондиционера используется на
данном автомобиле, можно по
этикетке под капотом. Более
подробная информация о месте
расположения этикетки хладагента
кондиционера приводится в главы 8.
ODH044365R
ODH043366 ■ Пример

3-200
Удобные компоненты для транспортного средства
Транспортные средства с
хладагентом R-1234yf*
Поскольку
хладагент
находится
под очень
высоким
давлением и способен
воспламеняться, к
обслуживанию системы
кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным
маслом в строго определенном
объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования транспортного
средства или травмированию
персонала.

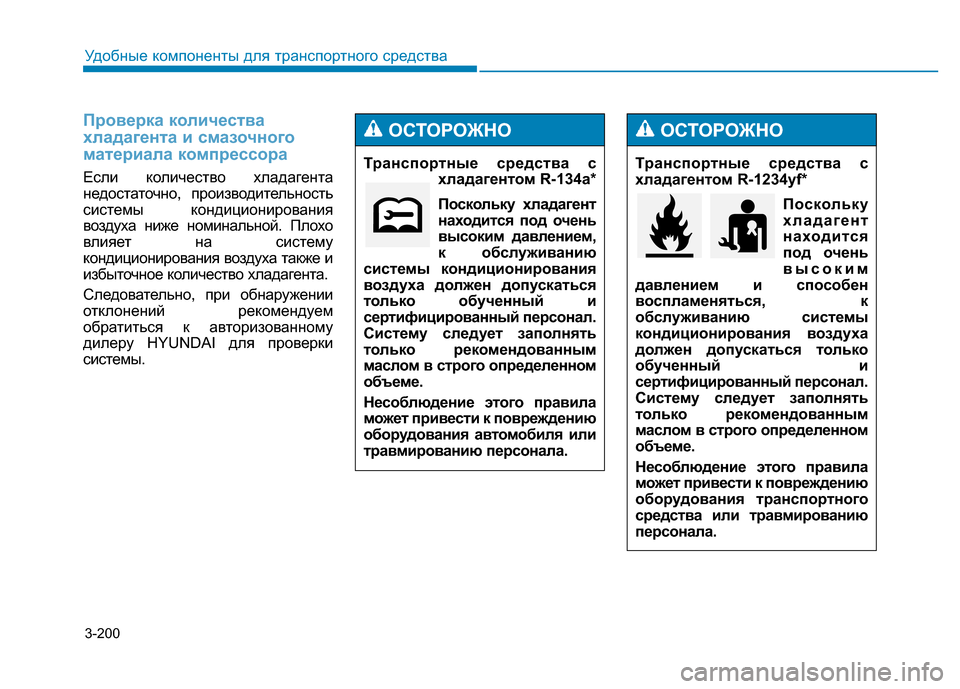

ОСТОРОЖНОПроверка количества
хладагента и смазочного
материала компрессора
Если количество хладагента
недостаточно, производительность
системы кондиционирования
воздуха ниже номинальной. Плохо
влияет на систему
кондиционирования воздуха также и
избыточное количество хладагента.
Следовательно, при обнаружении
отклонений рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.Транспортные средства с
хладагентом R-134a*
Поскольку хладагент
находится под очень
высоким давлением,
к обслуживанию
системы кондиционирования
воздуха должен допускаться
только обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным
маслом в строго определенном
объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.
ОСТОРОЖНО

3-201
Удобные компоненты для транспортного средства3

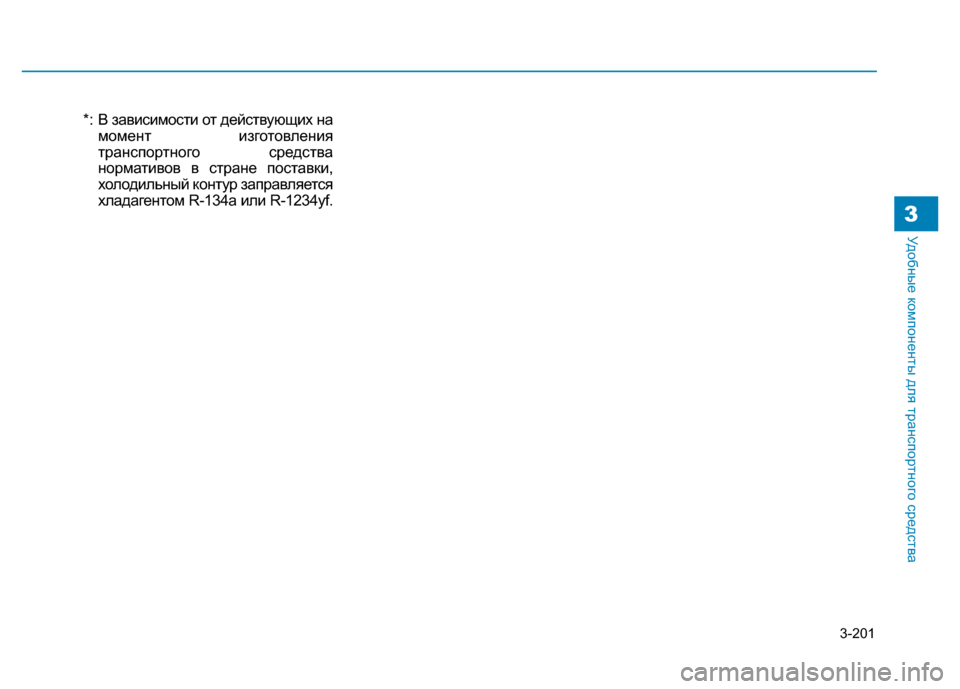

*: В зависимости от действующих на
момент изготовления
транспортного средства
нормативов в стране поставки,
холодильный контур заправляется
хладагентом R-134a или R-1234yf.

3-202
Удобные компоненты для транспортного средства

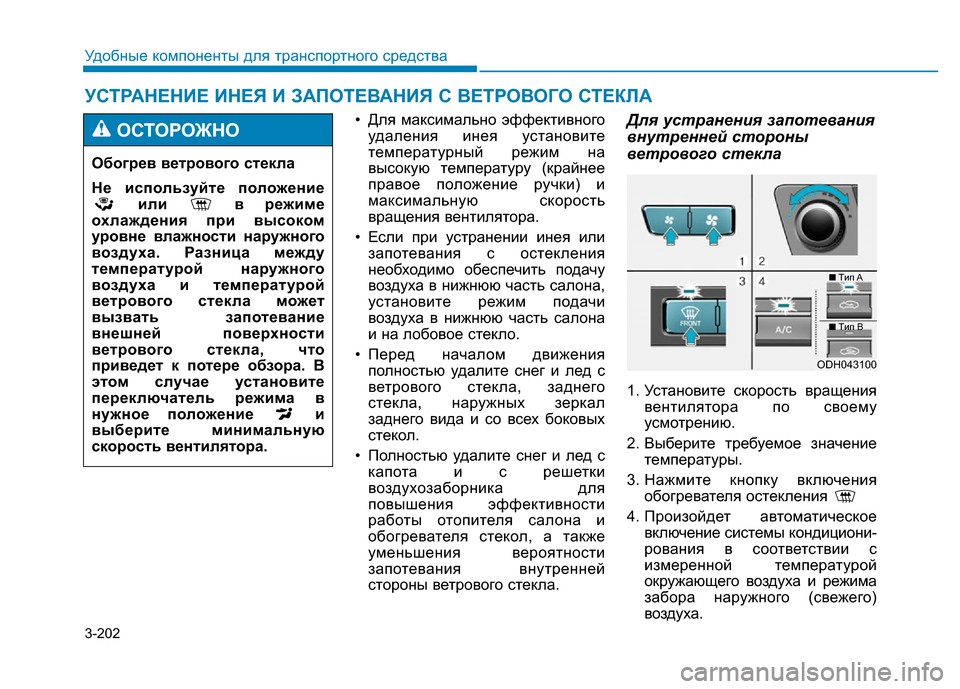

• Для максимально эффективного
удаления инея установите
температурный режим на
высокую температуру (крайнее
правое положение ручки) и
максимальную скорость
вращения вентилятора.
• Если при устранении инея или
запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи
воздуха в нижнюю часть салона
и на лобовое стекло.
• Перед началом движения
полностью удалите снег и лед с
ветрового стекла, заднего
стекла, наружных зеркал
заднего вида и со всех боковых
стекол.
• Полностью удалите снег и лед с
капота и с решетки
воздухозаборника для
повышения эффективности
работы отопителя салона и
обогревателя стекол, а также
уменьшения вероятности
запотевания внутренней
стороны ветрового стекла.
Для устранения запотевания
внутренней стороны
ветрового стекла
1. Установите скорость вращения
вентилятора по своему
усмотрению.
2. Выберите требуемое значение
температуры.
3. Нажмите кнопку включения
обогревателя остекления
4. Произойдет автоматическое
включение системы кондициони-
рования в соответствии с
измеренной температурой
окружающего воздуха и режима
забора наружного (свежего)
воздуха.
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
Обогрев ветрового стекла
Не используйте положение
или в режиме
охлаждения при высоком
уровне влажности наружного
воздуха. Разница между
температурой наружного
воздуха и температурой
ветрового стекла может
вызвать запотевание
внешней поверхности
ветрового стекла, что
приведет к потере обзора. В
этом случае установите
переключатель режима в
нужное положение и
выберите минимальную
скорость вентилятора.
ОСТОРОЖНО
ODH043100
■Tип A
■Tип B

3-203
Удобные компоненты для транспортного средства3

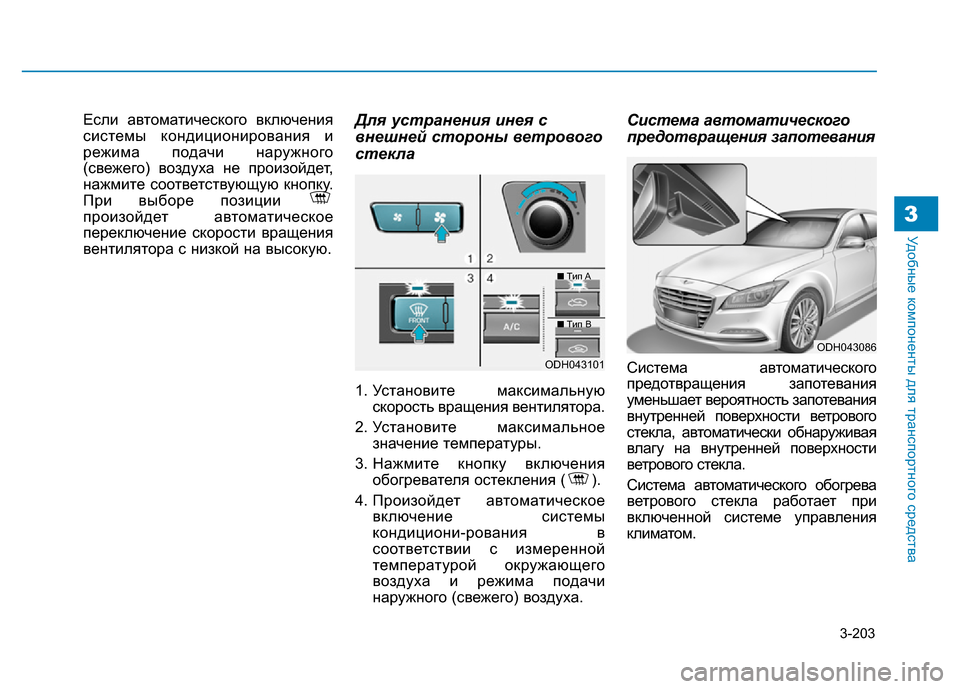

Если автоматического включения
системы кондиционирования и
режима подачи наружного
(свежего) воздуха не произойдет,
нажмите соответствующую кнопку.
При выборе позиции
произойдет автоматическое
переключение скорости вращения
вентилятора с низкой на высокую.Для устранения инея с
внешней стороны ветрового
стекла
1. Установите максимальную
скорость вращения вентилятора.
2. Установите максимальное
значение температуры.
3. Нажмите кнопку включения
обогревателя остекления ( ).
4. Произойдет автоматическое
включение системы
кондициони-рования в
соответствии с измеренной
температурой окружающего
воздуха и режима подачи
наружного (свежего) воздуха.
Система автоматического
предотвращения запотевания
Система автоматического
предотвращения запотевания
уменьшает вероятность запотевания
внутренней поверхности ветрового
стекла, автоматически обнаруживая
влагу на внутренней поверхности
ветрового стекла.
Система автоматического обогрева
ветрового стекла работает при
включенной системе управления
климатом.ODH043101
ODH043086
■Tип A
■Tип B

3-204
Удобные компоненты для транспортного средства

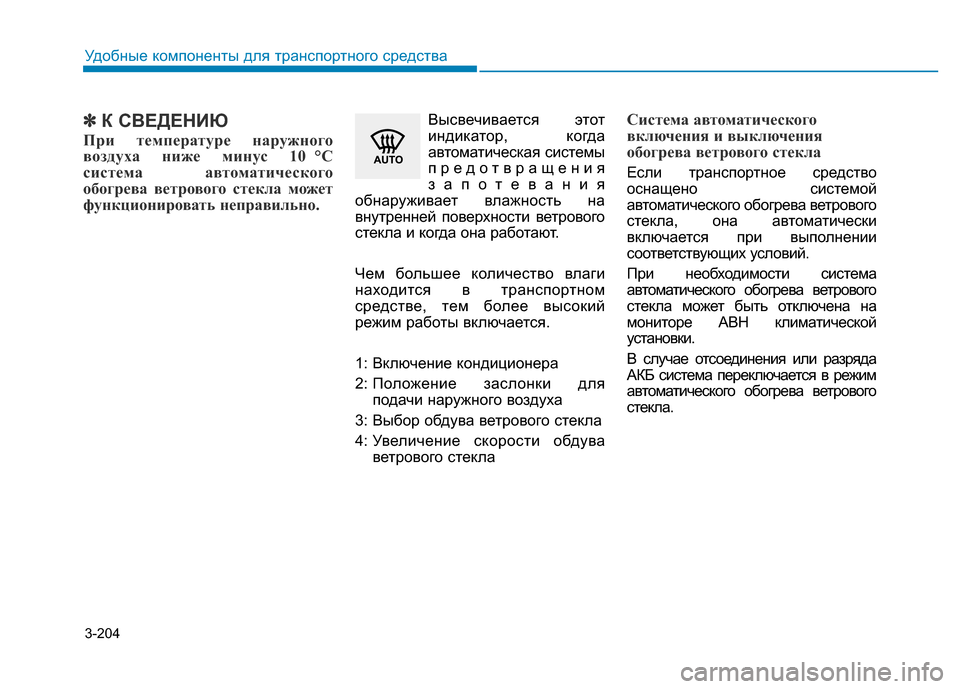

✽К СВЕДЕНИЮ
При температуре наружного
воздуха ниже минус 10 °C
система автоматического
обогрева ветрового стекла может
функционировать неправильно.
Высвечивается этот
индикатор, когда
автоматическая системы
предотвращения
запотевания
обнаруживает влажность на
внутренней поверхности ветрового
стекла и когда она работают.
Чем большее количество влаги
находится в транспортном
средстве, тем более высокий
режим работы включается.
1: Включение кондиционера
2: Положение заслонки для
подачи наружного воздуха
3: Выбор обдува ветрового стекла
4: Увеличение скорости обдува
ветрового стеклаСистема автоматического
включения и выключения
обогрева ветрового стекла
Если транспортное средство
оснащено системой
автоматического обогрева ветрового
стекла, она автоматически
включается при выполнении
соответствующих условий.
При необходимости система
автоматического обогрева ветрового
стекла может быть отключена на
мониторе АВН климатической
установки.
В случае отсоединения или разряда
АКБ система переключается в режим
автоматического обогрева ветрового
стекла.

3-205
Удобные компоненты для транспортного средства3

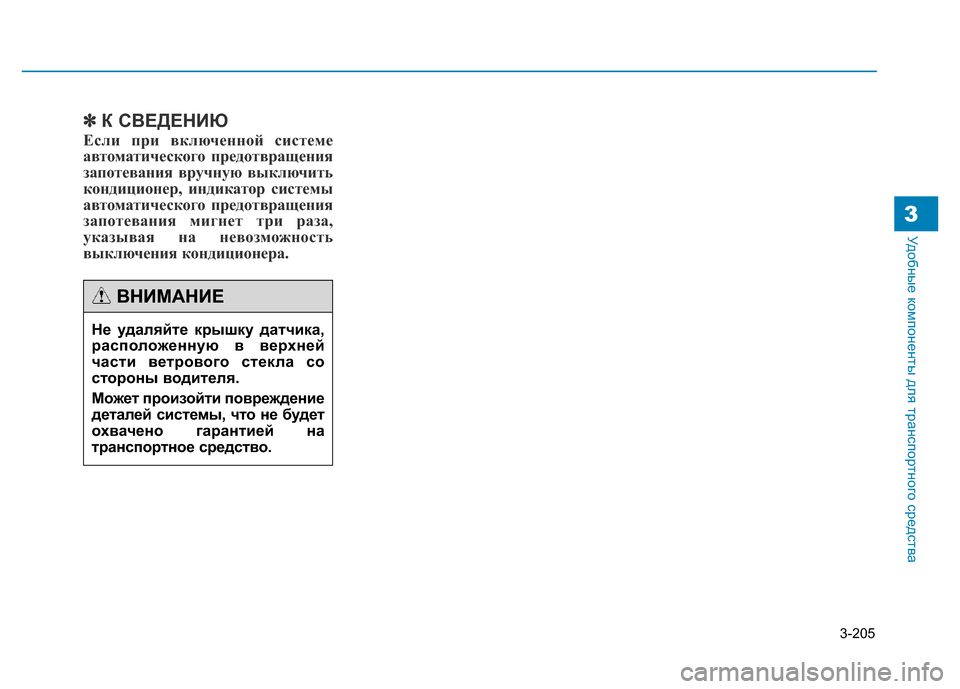

✽К СВЕДЕНИЮ
Если при включенной системе
автоматического предотвращения
запотевания вручную выключить
кондиционер, индикатор системы
автоматического предотвращения
запотевания мигнет три раза,
указывая на невозможность
выключения кондиционера.
Не удаляйте крышку датчика,
расположенную в верхней
части ветрового стекла со
стороны водителя.
Может произойти повреждение
деталей системы, что не будет
охвачено гарантией на
транспортное средство.
ВНИМАНИЕ

3-206
Удобные компоненты для транспортного средства

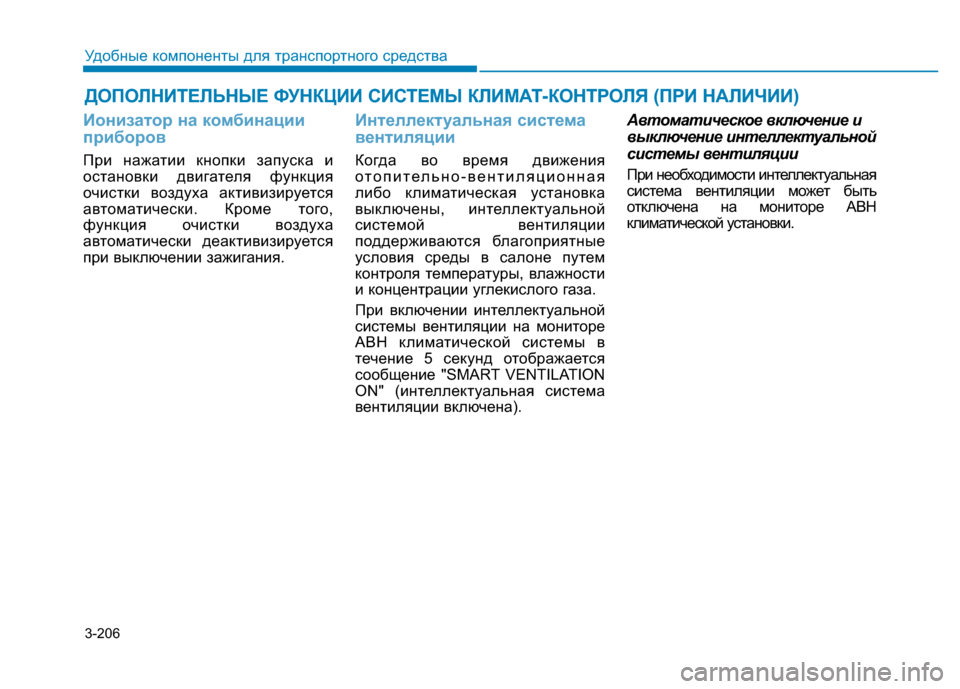

Ионизатор на комбинации
приборов
При нажатии кнопки запуска и
остановки двигателя функция
очистки воздуха активизируется
автоматически. Кроме того,
функция очистки воздуха
автоматически деактивизируется
при выключении зажигания.
Интеллектуальная система
вентиляции
Когда во время движения
отопительно-вентиляционная
либо климатическая установка
выключены, интеллектуальной
системой вентиляции
поддерживаются благоприятные
условия среды в салоне путем
контроля температуры, влажности
и концентрации углекислого газа.
При включении интеллектуальной
системы вентиляции на мониторе
АВН климатической системы в
течение 5 секунд отображается
сообщение "SMART VENTILATION
ON" (интеллектуальная система
вентиляции включена).
Автоматическое включение и
выключение интеллектуальной
системы вентиляции
При необходимости интеллектуальная
система вентиляции может быть
отключена на мониторе АВН
климатической установки.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ (ПРИ НАЛИЧИИ)

3-207
Удобные компоненты для транспортного средства3

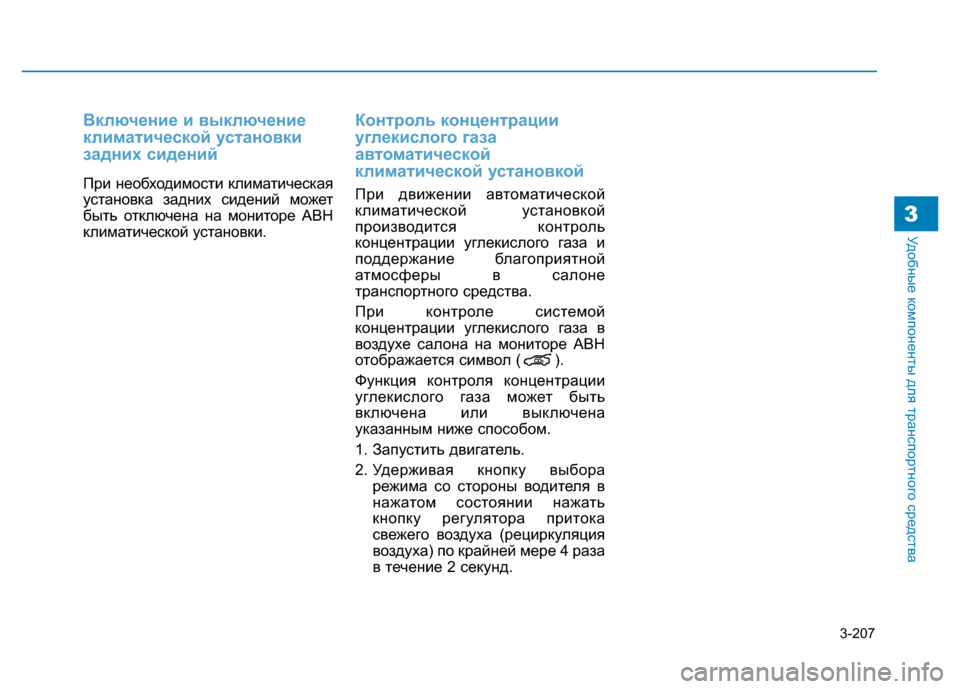

Включение и выключение
климатической установки
задних сидений
При необходимости климатическая
установка задних сидений может
быть отключена на мониторе АВН
климатической установки.
Контроль концентрации
углекислого газа
автоматической
климатической установкой
При движении автоматической
климатической установкой
производится контроль
концентрации углекислого газа и
поддержание благоприятной
атмосферы в салоне
транспортного средства.
При контроле системой
концентрации углекислого газа в
воздухе салона на мониторе АВН
отображается символ ( ).
Функция контроля концентрации
углекислого газа может быть
включена или выключена
указанным ниже способом.
1. Запустить двигатель.
2. Удерживая кнопку выбора
режима со стороны водителя в
нажатом состоянии нажать
кнопку регулятора притока
свежего воздуха (рециркуляция
воздуха) по крайней мере 4 раза
в течение 2 секунд.
