Hyundai Genesis 2016 EQ900 HI - 사용 설명서 (in Korean)
Manufacturer: HYUNDAI, Model Year: 2016, Model line: Genesis, Model: Hyundai Genesis 2016Pages: 399, PDF Size: 40.95 MB
Page 31 of 399
좌석 ....................................................................... 3-3
운전석/동승석 .............................................. 3-3
뒷좌석 ............................................................3-4
앞좌석 ................................................................3-7
전·후 위치 조절 ............................................ 3-7
쿠션 길이 조절 ............................................. 3-8
시트 백 각도 조절 ........................................ 3-8
높낮이 조절................................................... 3-8
어깨 부 경사 조절 ........................................ 3-8
허리 지지대 조절 ......................................... 3-9
시트 볼스터 조절(운전석) .......................... 3-9
승하차 편의 기능 선택 스위치 .................. 3-9
헤드레스트 조절 ........................................3-10
좌석 히터(열선) ..........................................3-12
냉방 통풍 시트 ...........................................3-13
좌석 등받이 포켓(운전석/동승석) ..........3-14
뒷좌석 ..............................................................3-15
전·후 위치 및 시트 백 각도 조절 ............3-15
허리지지대 조절 ........................................3-16
승하차 편의 기능 선택 스위치 ................3-16
동승석 위치 조절 추가 버튼 ....................3-17
시트 모드 조절 ...........................................3-18
헤드레스트 조절 ........................................3-20
중앙 폴딩 헤드레스트 조절 (접는 타입) .....3-22
윙아웃 헤드레스트 ...................................3-23
암레스트 조절 ...........................................3-23
스위치 작동 제한 기능 ............................3-24
좌석 히터(열선) ..........................................3-25
냉방시트 ......................................................3-26
헤드레스트 히터 .......................................3-27
냉방 통풍 헤드레스트 ..............................3-28
안전벨트 .............................................................3-29
안전벨트 구속 장치 .......................................3-29
안전벨트 사용 중요성 ...............................3-29
3점식 안전벨트 ..........................................3-29
안전벨트 미착용 경고등 및 경고음 ........3-31
착용방법 ......................................................3-32
프리텐셔너 시트벨트 ....................................3-34
로드 리미터(Load Limiter) ......................3-35
프리액티브 시트벨트(PSB) .........................3-35
주요 기능 .....................................................3-36
안전벨트 사용 시 유의 사항 ........................3-37
큰 어린이의 안전벨트 착용 .....................3-37
임산부의 안전벨트 착용 ...........................3-37
안전벨트의 적절한 관리...............................3-37
어린이 보호용 장치(보조 좌석) ......................3-38
어린이 보호용 장치의 장착 .........................3-38
ALR 3점식 안전벨트를 이용할 때 ..........3-39
테더 앵커를 이용할 때 ..............................3-41
하부 래치를 이용할 때 ..............................3-42
에어백(보조 구속 장치) ...................................3-44
에어백 종류.................................................3-44
에어백 장치의 작동은 어떻게 되는가? ......... 3-45
에어백 작동 시 2차 피해 ..........................3-46
소음과 연기.................................................3-46
어린이 보조 좌석 설치 금지 ....................3-47
에어백 경고등 ................................................3-47
에어백 장치의 구성 및 기능 ........................3-48
3. 안전 장치
3

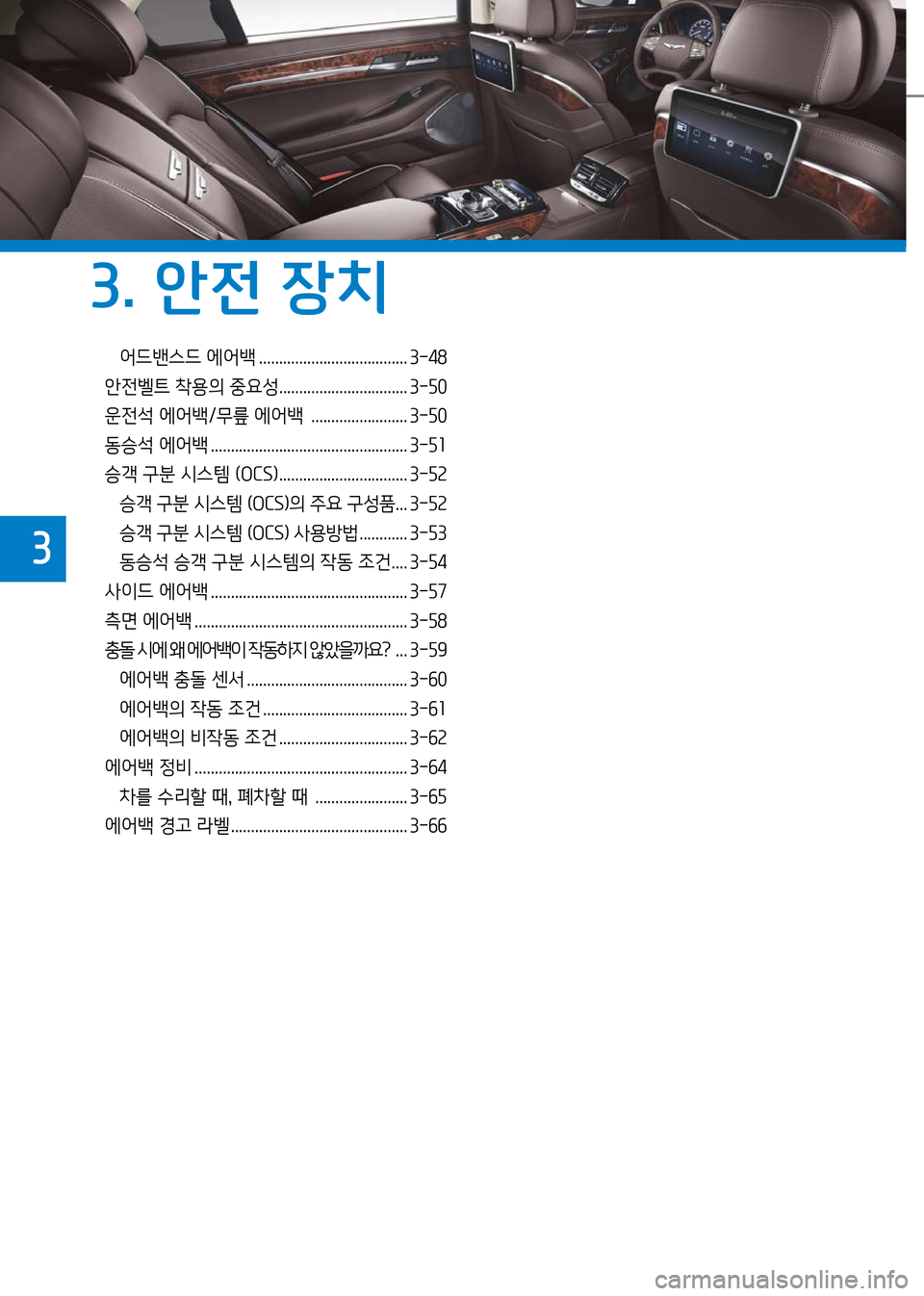

Page 32 of 399
어드밴스드 에어백 ..................................... 3-48
안전벨트 착용의 중요성................................ 3-50
운전석 에어백/무릎 에어백 ........................ 3-50
동승석 에어백 ................................................. 3-51
승객 구분 시스템 (OCS) ................................ 3-52
승객 구분 시스템 (OCS)의 주요 구성품...3-52
승객 구분 시스템 (OCS) 사용방법 ............ 3-53
동승석 승객 구분 시스템의 작동 조건 .... 3-54
사이드 에어백 ................................................. 3-57
측면 에어백 ..................................................... 3-58
충돌 시에 왜 에어백이 작동하지 않았을까요? . . .3-59
에어백 충돌 센서 ........................................ 3-60
에어백의 작동 조건 .................................... 3-61
에어백의 비작동 조건 ................................ 3-62
에어백 정비 ..................................................... 3-64
차를 수리할 때, 폐차할 때 ....................... 3-65
에어백 경고 라벨 ............................................ 3-66
3. 안전 장치
3
Page 33 of 399
3-3
03
좌석
OHI036001OHI036001스위치의 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.
▶운전석/동승석
1. 전·후 및 높낮이 조절
2. 쿠션 길이 조절(사양 적용시)
3. 시트 백 각도 조절
4. 허리지지대 조절(사양 적용시)
5. 시트 볼스터 조절(사양 적용시)
6. 승차자세 메모리 시스템
7. 헤드레스트 조절(4WAY)
8. 어깨 부 경사 조절(사양 적용시)
9. 냉방 통풍 시트/좌석 히터
10. 동승석 위치 조절 추가버튼
주행전에 좌석의 전·후, 각도, 높낮이 등을 조절하여 올바른 운전 자세가 되도록 하십시오.
00A타입A타입 00B타입B타입
Page 34 of 399
3-4
안전 장치
OHI036090OHI036090스위치의 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.
▶뒷좌석
11. 전·후 위치 및 높낮이 조절(사양 적용시)12. 어깨 부 경사 조절(사양 적용시)
13. 허리지지대 조절(사양 적용시)14. 헤드레스트 조절(전동식)(사양 적용시)15. 동승석 위치 조절(사양 적용시)16. 시트 모드 조절17. 다리 받침대 조절(사양적용 시)
18. 좌석히터(열선) 시트19. 냉방 통풍 시트(사양 적용시)20. L O C K 버튼21. 리어커튼(사양 적용시)22. 암레스트 조절(사양 적용시)23. 긴 화물(스키 등) 적재24. 뒷좌석 승차자세 메모리 시스템
주행전에 좌석의 전·후, 각도, 높낮이 등을 조절하여 올바른 운전 자세가 되도록 하십시오.
00세단세단 00리무진리무진
00A타입A타입
00B타입B타입

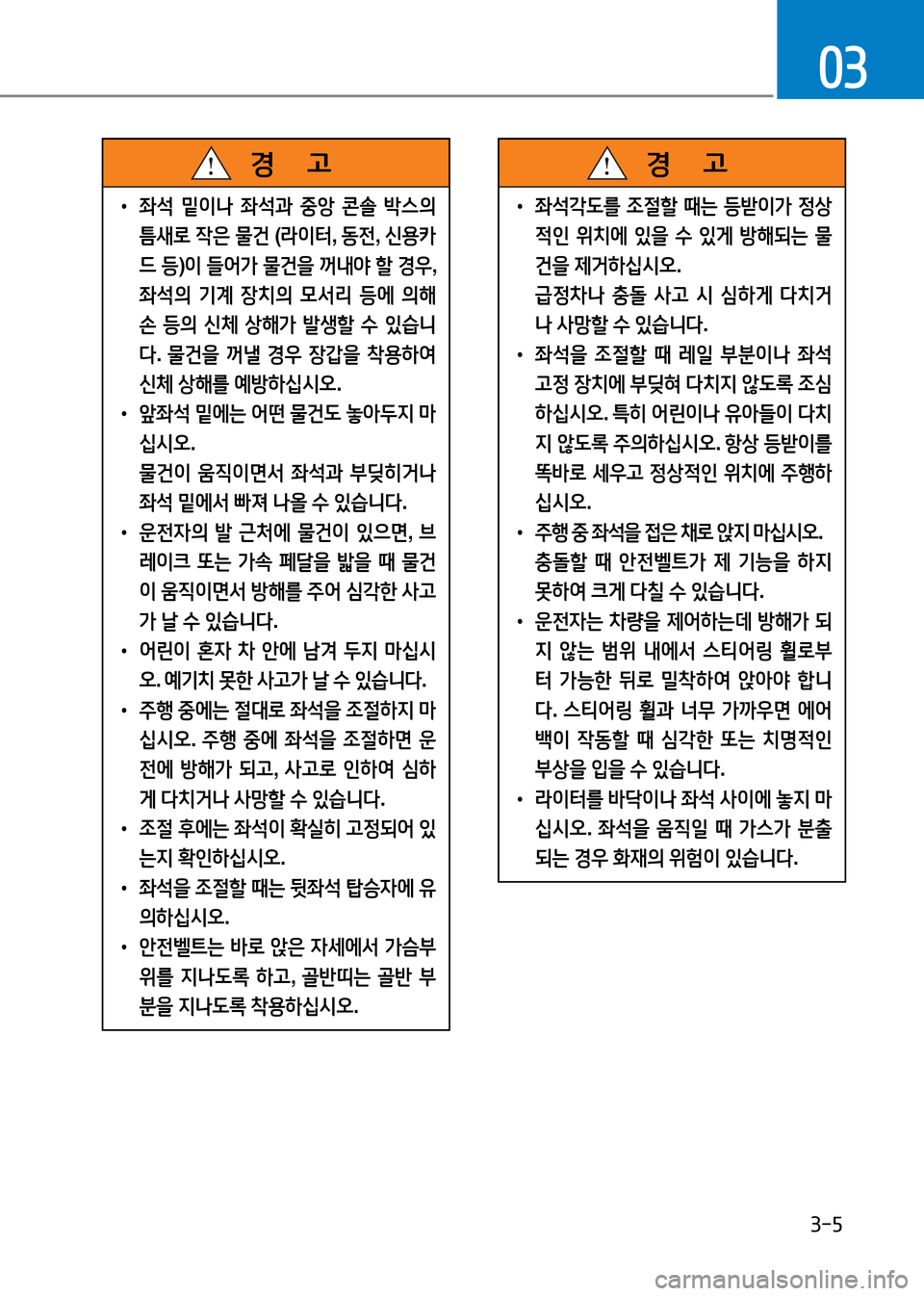

Page 35 of 399
3-5
03
•좌석 밑이나 좌석과 중앙 콘솔 박스의
틈새로 작은 물건 (라이터, 동전, 신용카
드 등)이 들어가 물건을 꺼내야 할 경우,
좌석의 기계 장치의 모서리 등에 의해
손 등의 신체 상해가 발생할 수 있습니
다. 물건을 꺼낼 경우 장갑을 착용하여
신체 상해를 예방하십시오.
•앞좌석 밑에는 어떤 물건도 놓아두지 마
십시오.
물건이 움직이면서 좌석과 부딪히거나
좌석 밑에서 빠져 나올 수 있습니다.
•운전자의 발 근처에 물건이 있으면, 브
레이크 또는 가속 페달을 밟을 때 물건
이 움직이면서 방해를 주어 심각한 사고
가 날 수 있습니다.
•어린이 혼자 차 안에 남겨 두지 마십시
오. 예기치 못한 사고가 날 수 있습니다.
•주행 중에는 절대로 좌석을 조절하지 마
십시오. 주행 중에 좌석을 조절하면 운
전에 방해가 되고, 사고로 인하여 심하
게 다치거나 사망할 수 있습니다.
•조절 후에는 좌석이 확실히 고정되어 있
는지 확인하십시오.
•좌석을 조절할 때는 뒷좌석 탑승자에 유
의하십시오.
•안전벨트는 바로 앉은 자세에서 가슴부
위를 지나도록 하고, 골반띠는 골반 부
분을 지나도록 착용하십시오.
경 고
•좌석각도를 조절할 때는 등받이가 정상
적인 위치에 있을 수 있게 방해되는 물
건을 제거하십시오.
급정차나 충돌 사고 시 심하게 다치거
나 사망할 수 있습니다.
•좌석을 조절할 때 레일 부분이나 좌석
고정 장치에 부딪혀 다치지 않도록 조심
하십시오. 특히 어린이나 유아들이 다치
지 않도록 주의하십시오. 항상 등받이를
똑바로 세우고 정상적인 위치에 주행하
십시오.
•주행 중 좌석을 접은 채로 앉지 마십시오.
충돌할 때 안전벨트가 제 기능을 하지
못하여 크게 다칠 수 있습니다.
•운전자는 차량을 제어하는데 방해가 되
지 않는 범위 내에서 스티어링 휠로부
터 가능한 뒤로 밀착하여 앉아야 합니
다. 스티어링 휠과 너무 가까우면 에어
백이 작동할 때 심각한 또는 치명적인
부상을 입을 수 있습니다.
•라이터를 바닥이나 좌석 사이에 놓지 마
십시오. 좌석을 움직일 때 가스가 분출
되는 경우 화재의 위험이 있습니다.
경 고

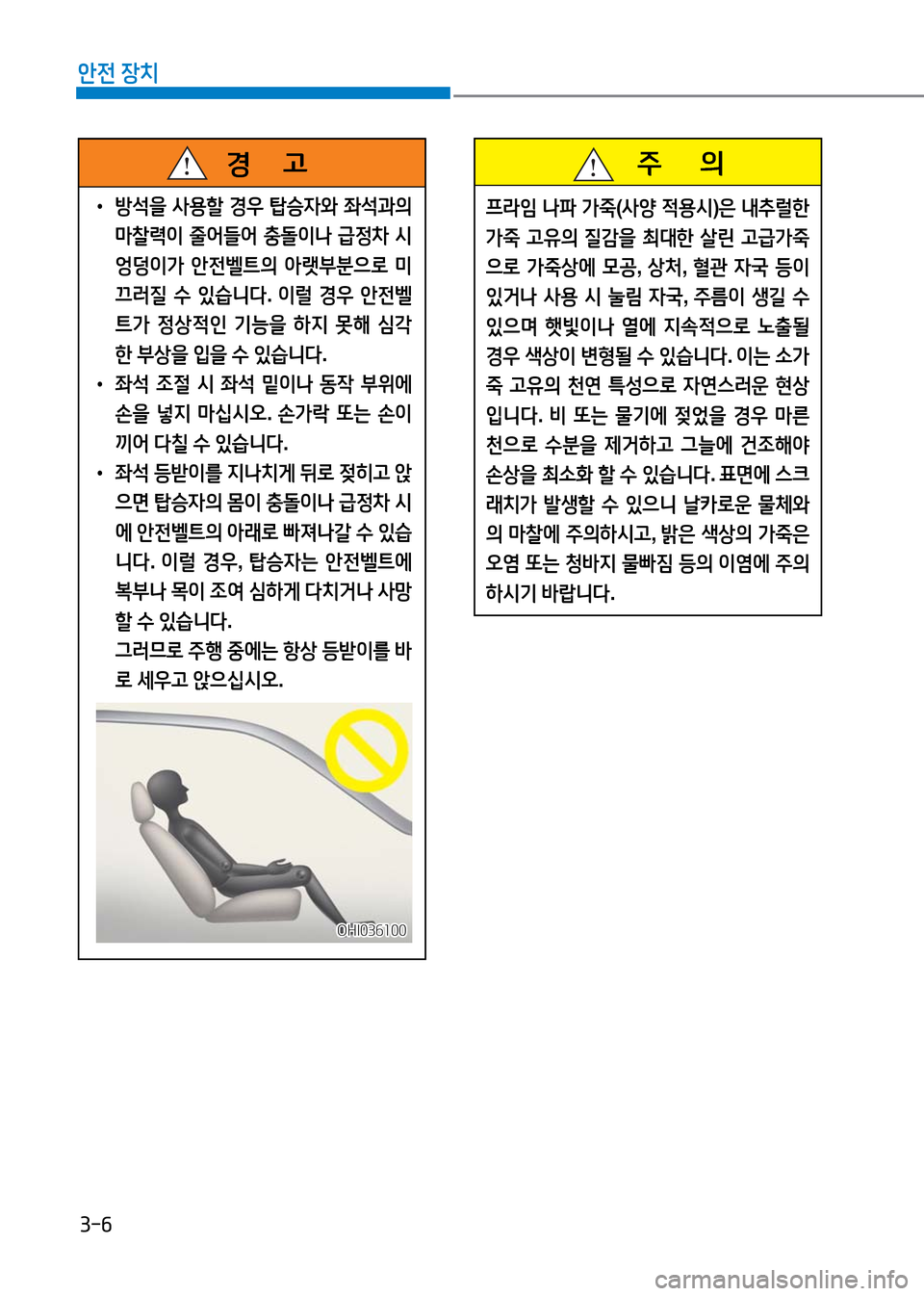

Page 36 of 399
3-6
안전 장치
•방석을 사용할 경우 탑승자와 좌석과의
마찰력이 줄어들어 충돌이나 급정차 시
엉덩이가 안전벨트의 아랫부분으로 미
끄러질 수 있습니다. 이럴 경우 안전벨
트가 정상적인 기능을 하지 못해 심각
한 부상을 입을 수 있습니다.
•좌석 조절 시 좌석 밑이나 동작 부위에
손을 넣지 마십시오. 손가락 또는 손이
끼어 다칠 수 있습니다.
•좌석 등받이를 지나치게 뒤로 젖히고 앉
으면 탑승자의 몸이 충돌이나 급정차 시
에 안전벨트의 아래로 빠져나갈 수 있습
니다. 이럴 경우, 탑승자는 안전벨트에
복부나 목이 조여 심하게 다치거나 사망
할 수 있습니다.
그러므로 주행 중에는 항상 등받이를 바
로 세우고 앉으십시오.
경 고
OHI036100OHI036100
주 의
프라임 나파 가죽(사양 적용시)은 내추럴한
가죽 고유의 질감을 최대한 살린 고급가죽
으로 가죽상에 모공, 상처, 혈관 자국 등이
있거나 사용 시 눌림 자국, 주름이 생길 수
있으며 햇빛이나 열에 지속적으로 노출될
경우 색상이 변형될 수 있습니다. 이는 소가
죽 고유의 천연 특성으로 자연스러운 현상
입니다. 비 또는 물기에 젖었을 경우 마른
천으로 수분을 제거하고 그늘에 건조해야
손상을 최소화 할 수 있습니다. 표면에 스크
래치가 발생할 수 있으니 날카로운 물체와
의 마찰에 주의하시고, 밝은 색상의 가죽은
오염 또는 청바지 물빠짐 등의 이염에 주의
하시기 바랍니다.

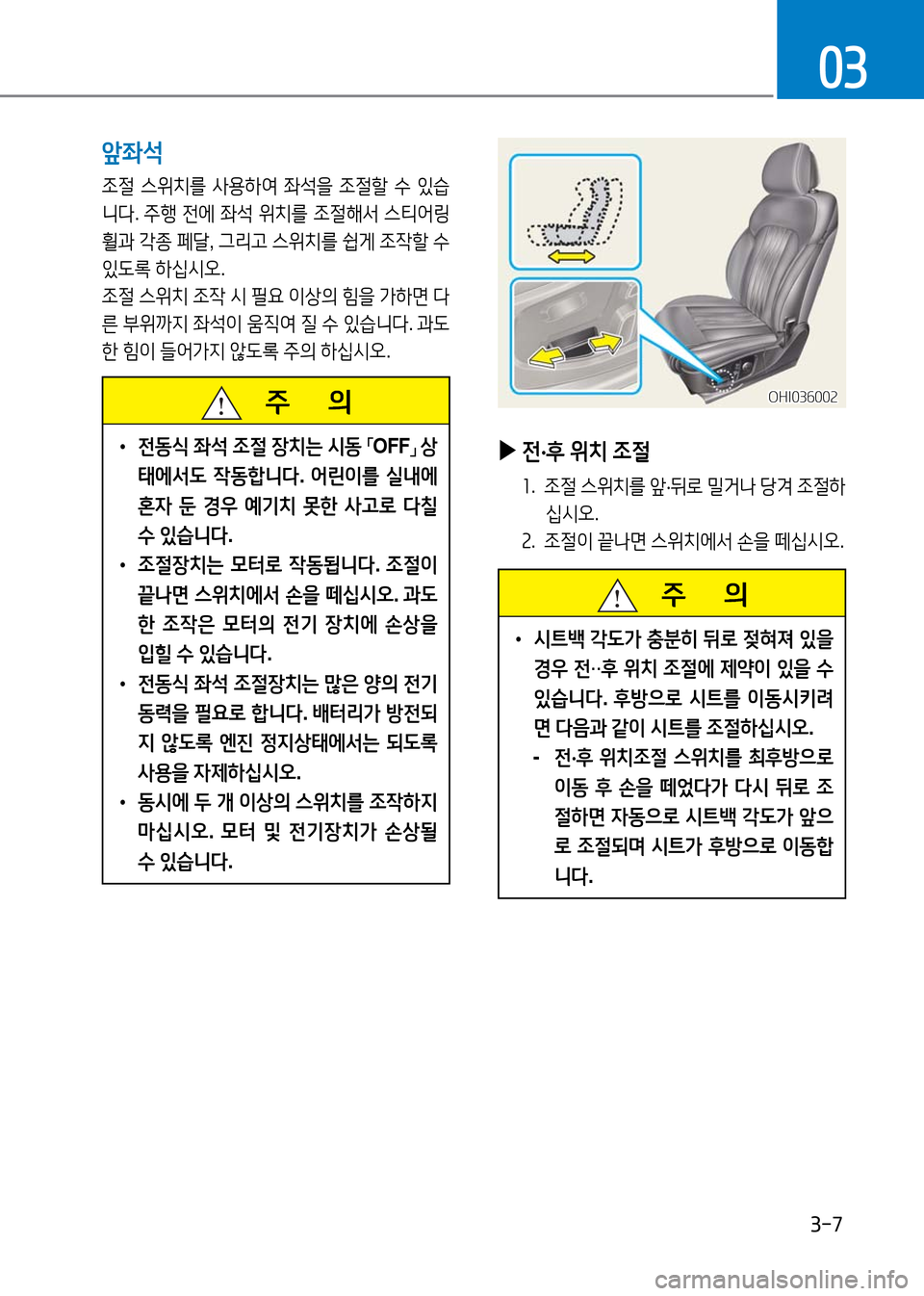

Page 37 of 399
3-7
03
▶전·후 위치 조절
1. 조절 스위치를 앞·뒤로 밀거나 당겨 조절하
십시오.
2. 조절이 끝나면 스위치에서 손을 떼십시오.
OHI036002OHI036002 주 의
•전동식 좌석 조절 장치는 시동 「OFF」 상
태에서도 작동합니다. 어린이를 실내에
혼자 둔 경우 예기치 못한 사고로 다칠
수 있습니다.
•조절장치는 모터로 작동됩니다. 조절이
끝나면 스위치에서 손을 떼십시오. 과도
한 조작은 모터의 전기 장치에 손상을
입힐 수 있습니다.
•전동식 좌석 조절장치는 많은 양의 전기
동력을 필요로 합니다. 배터리가 방전되
지 않도록 엔진 정지상태에서는 되도록
사용을 자제하십시오.
•동시에 두 개 이상의 스위치를 조작하지
마십시오. 모터 및 전기장치가 손상될
수 있습니다.
주 의
•시트백 각도가 충분히 뒤로 젖혀져 있을
경우 전‥후 위치 조절에 제약이 있을 수
있습니다. 후방으로 시트를 이동시키려
면 다음과 같이 시트를 조절하십시오.
- 전·후 위치조절 스위치를 최후방으로
이동 후 손을 떼었다가 다시 뒤로 조
절하면 자동으로 시트백 각도가 앞으
로 조절되며 시트가 후방으로 이동합
니다.
앞좌석
조절 스위치를 사용하여 좌석을 조절할 수 있습
니다. 주행 전에 좌석 위치를 조절해서 스티어링
휠과 각종 페달, 그리고 스위치를 쉽게 조작할 수
있도록 하십시오.
조절 스위치 조작 시 필요 이상의 힘을 가하면 다
른 부위까지 좌석이 움직여 질 수 있습니다. 과도
한 힘이 들어가지 않도록 주의 하십시오.

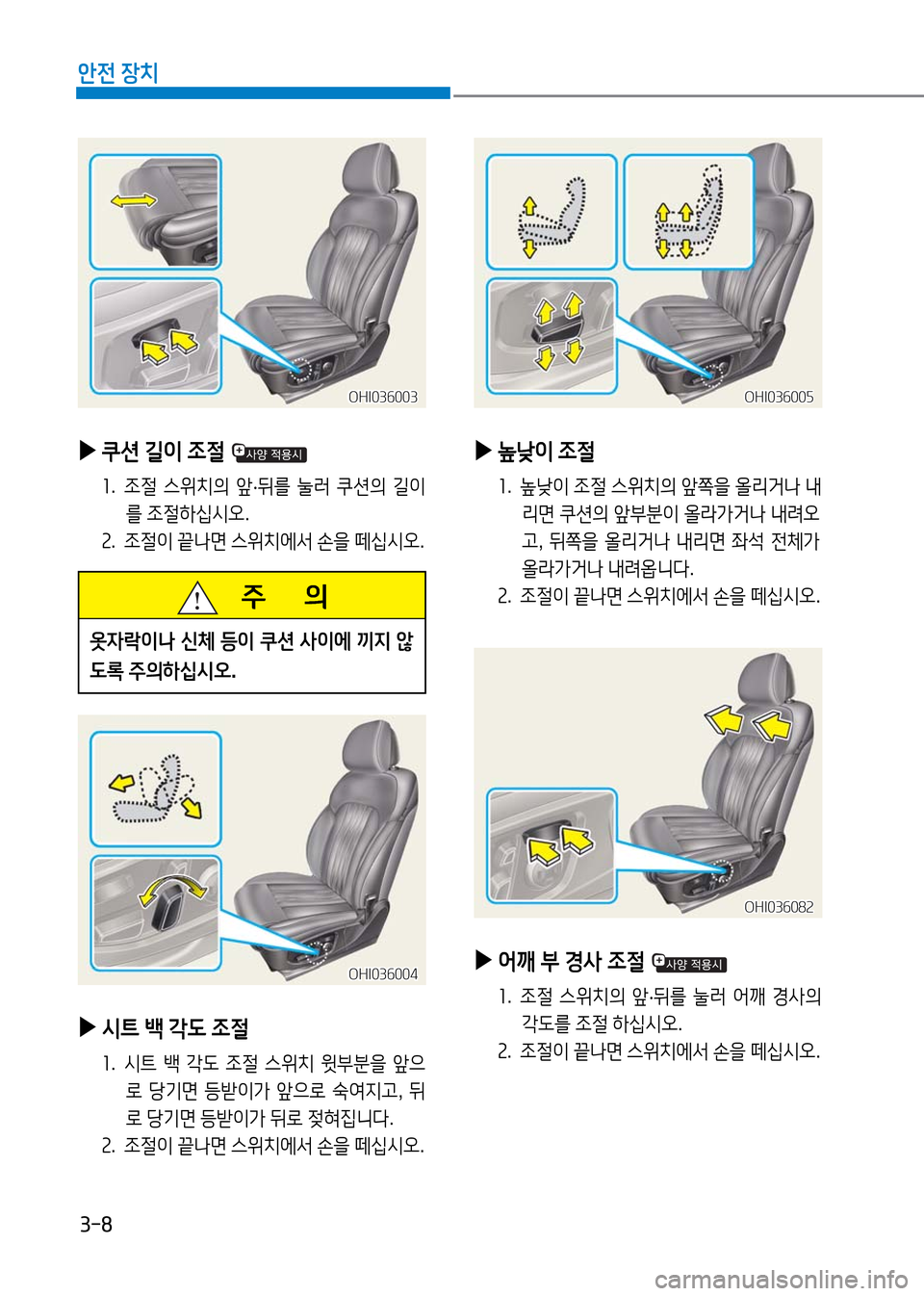

Page 38 of 399
3-8
안전 장치
▶쿠션 길이 조절
1. 조절 스위치의 앞·뒤를 눌러 쿠션의 길이
를 조절하십시오.
2. 조절이 끝나면 스위치에서 손을 떼십시오.
OHI036003OHI036003
주 의
옷자락이나 신체 등이 쿠션 사이에 끼지 않
도록 주의하십시오.
▶시트 백 각도 조절
1. 시트 백 각도 조절 스위치 윗부분을 앞으
로 당기면 등받이가 앞으로 숙여지고, 뒤
로 당기면 등받이가 뒤로 젖혀집니다.
2. 조절이 끝나면 스위치에서 손을 떼십시오.
OHI036004OHI036004
▶높낮이 조절
1. 높낮이 조절 스위치의 앞쪽을 올리거나 내
리면 쿠션의 앞부분이 올라가거나 내려오
고, 뒤쪽을 올리거나 내리면 좌석 전체가
올라가거나 내려옵니다.
2. 조절이 끝나면 스위치에서 손을 떼십시오.
OHI036005OHI036005
▶어깨 부 경사 조절
1. 조절 스위치의 앞·뒤를 눌러 어깨 경사의
각도를 조절 하십시오.
2. 조절이 끝나면 스위치에서 손을 떼십시오.
OHI036082OHI036082

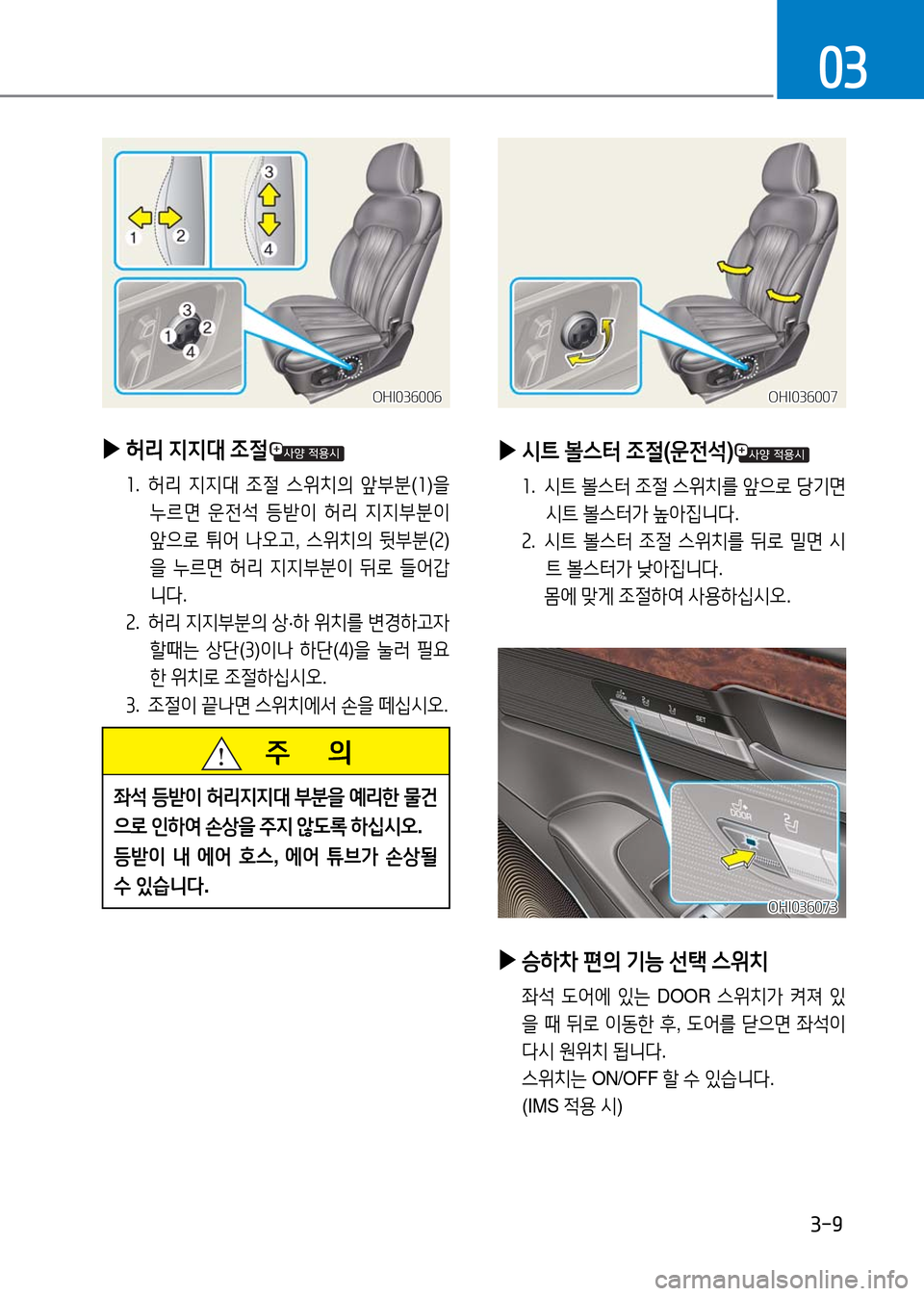

Page 39 of 399
3-9
03
▶허리 지지대 조절
1. 허리 지지대 조절 스위치의 앞부분(1)을
누르면 운전석 등받이 허리 지지부분이
앞으로 튀어 나오고, 스위치의 뒷부분(2)
을 누르면 허리 지지부분이 뒤로 들어갑
니다.
2. 허리 지지부분의 상·하 위치를 변경하고자
할때는 상단(3)이나 하단(4)을 눌러 필요
한 위치로 조절하십시오.
3. 조절이 끝나면 스위치에서 손을 떼십시오.
OHI036006OHI036006OHI036007OHI036007
OHI036073OHI036073
▶시트 볼스터 조절(운전석)
1. 시트 볼스터 조절 스위치를 앞으로 당기면
시트 볼스터가 높아집니다.
2. 시트 볼스터 조절 스위치를 뒤로 밀면 시
트 볼스터가 낮아집니다.
몸에 맞게 조절하여 사용하십시오.
▶승하차 편의 기능 선택 스위치
좌석 도어에 있는 DOOR 스위치가 켜져 있
을 때 뒤로 이동한 후, 도어를 닫으면 좌석이
다시 원위치 됩니다.
스위치는 ON/OFF 할 수 있습니다.
(IMS 적용 시)
주 의
좌석 등받이 허리지지대 부분을 예리한 물건
으로 인하여 손상을 주지 않도록 하십시오.
등받이 내 에어 호스, 에어 튜브가 손상될
수 있습니다.
Page 40 of 399
3-10
안전 장치
●전·후 위치 조절
•스위치를 이용하여 헤드레스트의 전·후 위
치를 조절할 수 있습니다. 스위치를 앞으로
당기면 헤드레스트가 앞 방향으로 이동하
고, 뒤로 당기면 뒷 방향으로 이동합니다.
▶헤드레스트 조절
•헤드레스트는 안락감을 제공하며 충돌 사
고시 머리와 목을 보호하도록 도와 줍니
다. 원하는 위치로 조절하여 사용하십시오.
•헤드레스트와 머리사이 거리는 가까울수록
후방 충돌시 목을 더 잘 보호할 수 있습니다.
OHI036008OHI036008
● 헤드레스트 높낮이 조절
•헤드레스트의 높이는 헤드레스트의 중심
부와 탑승자 귀 상단이 일치하도록 조절
하십시오.
•스위치를 이용하여 헤드레스트의 높이를
조절할 수 있습니다. 스위치를 위로 올리
면 올라가고 내리면 아래로 내려갑니다.
•시트의 높이·각도에 따라 헤드레스트의 높
낮이 조절이 불가능한 경우가 있습니다.
OHI036009OHI036009
