Page 41 of 399
3-11
03
주 의
시트가 앞쪽으로 이동 된 상태에서 시트 등
받이를 앞으로 젖힐 경우 헤드레스트가 선
바이저 등 주변 부품과 닿아 파손 시킬 수
있으며, 간섭으로 인해 헤드레스트 작동이
어려울 수 있으니 주의 하십시오.
●분리 할 때
1. 등받이 시트 백 각도 조절 스위치(1)로 좌
석 등받이를 뒤로 젖히십시오(2).
2. 헤드레스트 조절 홀(3)에 뾰족한 공구를
넣은 상태에서 헤드레스트를 끝까지 위로
올려 분리하십시오(4).
OHI036011OHI036011
OHI036071OHI036071
●장착 할 때
1. 헤드레스트 높이 조절 스위치를 끝까지
올린 후(1) 헤드레스트 폴을 등받이 홈에
장착시킨 다음(2), 높이 조절 스위치로 헤
드레스트를 최하단으로 내리십시오(3).
2. 헤드레스트 조절 스위치를 위·아래로 2~3
회 작동하여 헤드레스트가 확실히 체결되
었는지 확인하십시오.
3. 등받이 시트 백 각도 조절 스위치(4)로 좌
석 등받이를 바로 세우십시오(5).
4. 헤드레스트를 적당한 높이로 조절하십시오.
OHI036010OHI036010
주 의
•헤드레스트 폴을 강제로 밀어 넣을 경우
내부 모듈이 손상 될 수 있습니다.
•헤드레스트 탈거 시 커넥터 파손 등 차
량 기능상의 문제 유발 가능성이 있으므
로 주의하십시오.
Page 42 of 399
3-12
안전 장치
•좌석 히터 작동(표시등 켜짐)상태에서 좌
석 온도가 일정 온도 이상 높아지면 자동
으로 작동을 멈추고, 온도가 내려가면 다
시 작동하게 됩니다.
•좌석 히터 사용 중 버튼을 1.5초 이상 누르
면 좌석히터 기능을 멈출 수 있습니다.
•좌석 히터가 켜져있는 상태에서 승객이
40분 이상 탑승하지 않을 경우 해당 좌석
의 히터가 꺼집니다.
•운전석 좌석 히터가 3단, 2단, 1단으로 켜
져 있는 상태에서 시동을 끌 경우, 다시 시
동을 걸었을 때 좌석 히터가 자동으로 3단
으로 작동합니다.
●좌석 온도 조절
•수동 조절
좌석 히터 버튼을 누르면 아래와 같이 온도
조절이 됩니다.
•자동 조절
저온 화상 방지를 위하여 좌석 히터를 수동으
로 킨 다음부터는 자동으로 좌석 온도가 조절
됩니다.
다시 고온으로 사용하고자 하면, 스위치 조절
을 통하여 설정은 가능하지만 수동 조작 후에
는 자동 제어 장치에 따라 자동으로 좌석온도
조절이 됩니다.
OHI036014NOHI036014N
▶좌석 히터(열선)
•시동 상태에서 해당 좌석 히터 버튼을 누르
면 강약조절 표시등이 켜져 사용 중임을
나타내고 해당 좌석이 따뜻하게 됩니다.
OFF→강()→중()→약()
↑
주 의
헤드레스트가 최상단이 아닌 위치에서 재
장착 시 삽입이 어려울 수 있으며 강제로 삽
입 시 내부 높낮이 조절 모듈이 손상될 수
있습니다.
주 의
헤드레스트가 삽입되는 등받이 홈에 손가
락이나 다른 물건을 넣지 마십시오.
OFF→강()→중()→약()
30분 후60분 후↑↑
•머리나 목의 상해를 방지하기 위하여 헤
드레스트를 제거한 상태에서는 절대로
주행하지 마십시오.
•주행 중에는 헤드레스트를 조절하지 마
십시오.
경 고
Page 43 of 399
3-13
03
알아두기
저온화상이란?
피부가 40~50℃ 정도의 비교적 낮은 온도
에 장시간 노출되었을 때 열에 의하여 화상
을 입는 것을 말하며 통증이나 열을 그다지
느끼지 못하는 사이에 일어나므로 주의해
야 합니다.
주 의
•물 등의 액체를 좌석에 쏟았을 경우, 좌
석 통풍을 끄고 마른 수건으로 액체를
닦아 낸 다음 완전히 건조 시킨 후 좌석
통풍을 사용하십시오.
•냉·난방 시트는 보조 냉·난방 장치입니
다. 히터 및 에어컨 작동 정지 상태에서
장시간 사용할 경우 성능이 저하될 수 있
으므로 냉·난방 시트 사용 시, 가급적이
면 히터 및 에어컨과 함께 사용하십시오.
•시트 위에 두꺼운 옷이나 모포등을 올려
두시 마십시오.
주 의
•요철 형태의 무거운 물건이나 날카로운
물건을 좌석에 올려 놓지 마십시오.
•좌석을 세척할 때 시너, 벤젠, 알코올, 가
솔린 등의 유기용제를 사용하지 마십시
오. 좌석 통풍 시스템을 손상시킬 수 있
습니다.
OHI036131NOHI036131N
▶냉방 통풍 시트
•시동이 걸린 상태에서 해당 좌석 냉방 버튼
을 누르면 강약조절 표시등이 점등하여 사
용 중임을 나타내고 해당 좌석에서 차가운
바람이 나옵니다.
•좌석 온도 조절
OFF → 강() → 중() → 약()
↑
히터 사용 중 아래의 사람은 열이 나거나 저
온화상을 입을 수 있으니 주의하십시오.
1. 유아, 어린이, 노인, 신체 부자유자 또는
기타 질병이 있는 분
2. 피부가 약한 분
3. 과로한 분
4. 과음한 분
5. 졸음이 올 수 있는 약(수면제, 감기약)을
복용한 분
경 고
시트 커버를 임의로 교체하지 마십시오. 히
터가 손상되어 화재가 발생할 위험이 있습
니다.
경 고

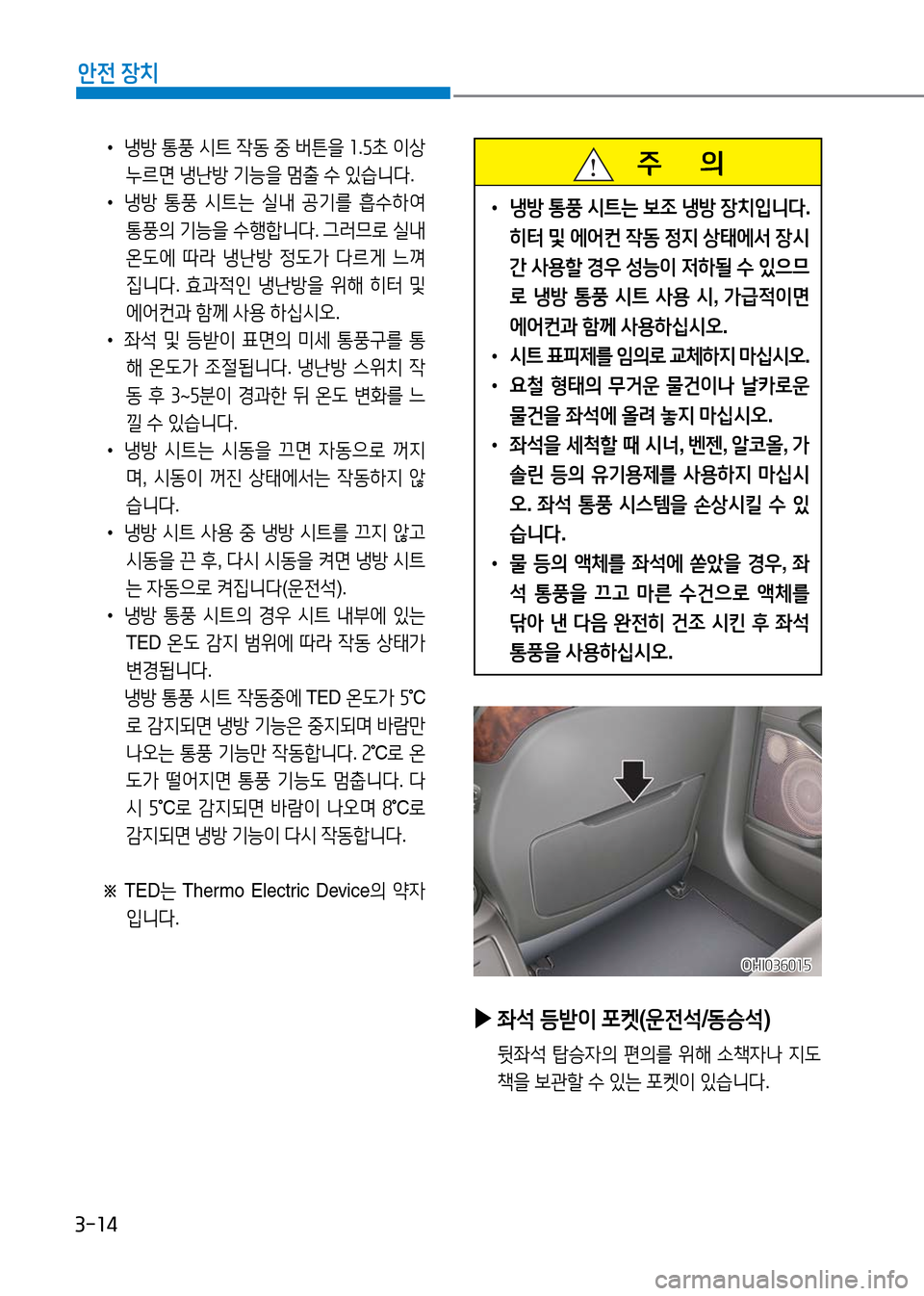

Page 44 of 399
3-14
안전 장치
•냉방 통풍 시트 작동 중 버튼을 1.5초 이상
누르면 냉난방 기능을 멈출 수 있습니다.
•냉방 통풍 시트는 실내 공기를 흡수하여
통풍의 기능을 수행합니다. 그러므로 실내
온도에 따라 냉난방 정도가 다르게 느껴
집니다. 효과적인 냉난방을 위해 히터 및
에어컨과 함께 사용 하십시오.
•좌석 및 등받이 표면의 미세 통풍구를 통
해 온도가 조절됩니다. 냉난방 스위치 작
동 후 3~5분이 경과한 뒤 온도 변화를 느
낄 수 있습니다.
•냉방 시트는 시동을 끄면 자동으로 꺼지
며, 시동이 꺼진 상태에서는 작동하지 않
습니다.
•냉방 시트 사용 중 냉방 시트를 끄지 않고
시동을 끈 후, 다시 시동을 켜면 냉방 시트
는 자동으로 켜집니다(운전석).
•냉방 통풍 시트의 경우 시트 내부에 있는
TED 온도 감지 범위에 따라 작동 상태가
변경됩니다.
냉방 통풍 시트 작동중에 TED 온도가 5°C
로 감지되면 냉방 기능은 중지되며 바람만
나오는 통풍 기능만 작동합니다. 2°C로 온
도가 떨어지면 통풍 기능도 멈춥니다. 다
시 5°C로 감지되면 바람이 나오며 8°C로
감지되면 냉방 기능이 다시 작동합니다.
※ TED는 Thermo Electric Device의 약자
입니다.
주 의
•냉방 통풍 시트는 보조 냉방 장치입니다.
히터 및 에어컨 작동 정지 상태에서 장시
간 사용할 경우 성능이 저하될 수 있으므
로 냉방 통풍 시트 사용 시, 가급적이면
에어컨과 함께 사용하십시오.
•시트 표피제를 임의로 교체하지 마십시오.
•요철 형태의 무거운 물건이나 날카로운
물건을 좌석에 올려 놓지 마십시오.
•좌석을 세척할 때 시너, 벤젠, 알코올, 가
솔린 등의 유기용제를 사용하지 마십시
오. 좌석 통풍 시스템을 손상시킬 수 있
습니다.
•물 등의 액체를 좌석에 쏟았을 경우, 좌
석 통풍을 끄고 마른 수건으로 액체를
닦아 낸 다음 완전히 건조 시킨 후 좌석
통풍을 사용하십시오.
▶좌석 등받이 포켓(운전석/동승석)
뒷좌석 탑승자의 편의를 위해 소책자나 지도
책을 보관할 수 있는 포켓이 있습니다.
OHI036015OHI036015

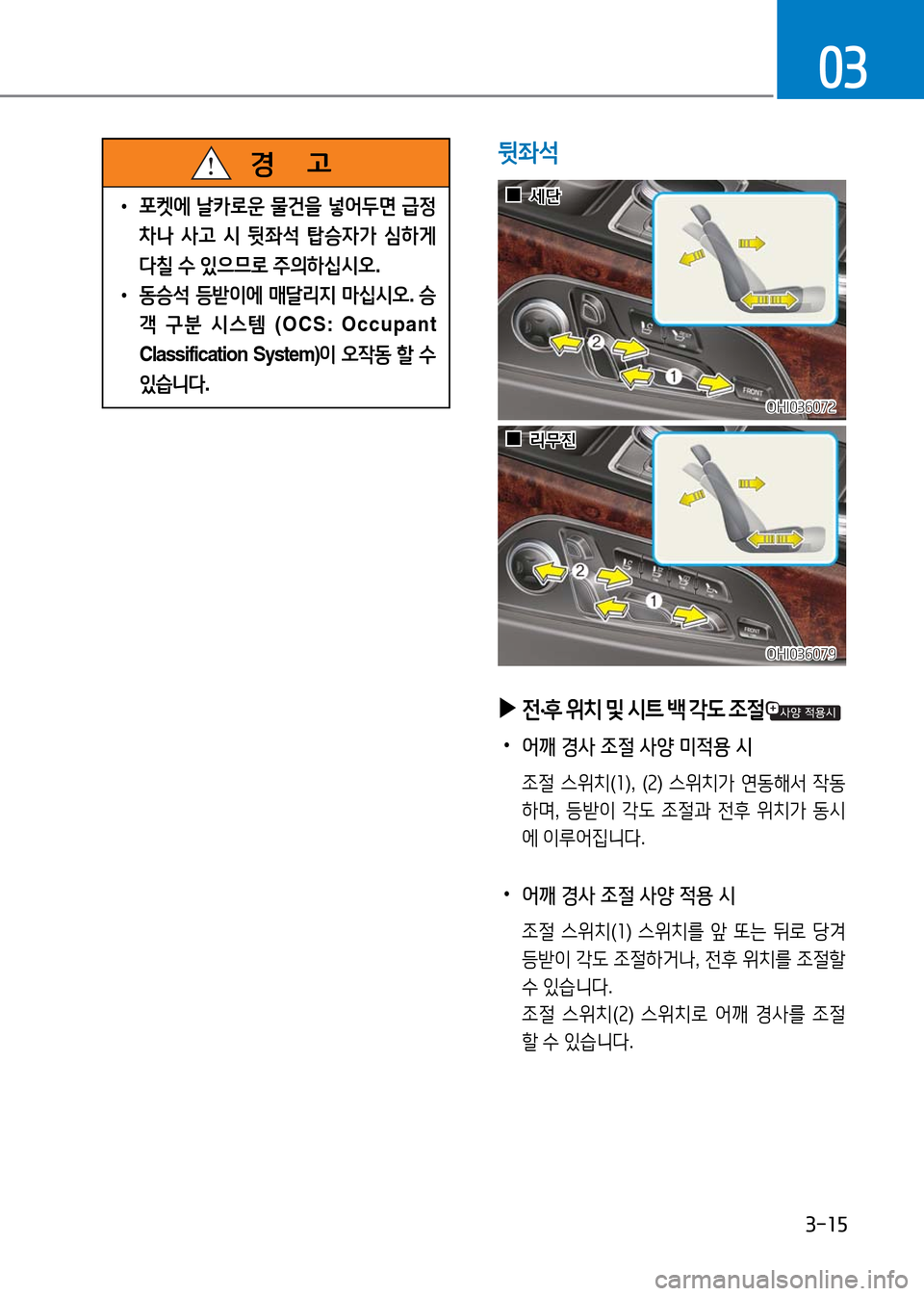

Page 45 of 399
3-15
03
뒷좌석
▶전·후 위치 및 시트 백 각도 조절
•어깨 경사 조절 사양 미적용 시
조절 스위치(1), (2) 스위치가 연동해서 작동
하며, 등받이 각도 조절과 전후 위치가 동시
에 이루어집니다.
•어깨 경사 조절 사양 적용 시
조절 스위치(1) 스위치를 앞 또는 뒤로 당겨
등받이 각도 조절하거나, 전후 위치를 조절할
수 있습니다.
조절 스위치(2) 스위치로 어깨 경사를 조절
할 수 있습니다.
OHI036072OHI036072
OHI036079OHI036079
00세단세단
00리무진리무진
•포켓에 날카로운 물건을 넣어두면 급정
차나 사고 시 뒷좌석 탑승자가 심하게
다칠 수 있으므로 주의하십시오.
•동승석 등받이에 매달리지 마십시오. 승
객 구분 시스템 (OCS: Occupant
Classification System)이 오작동 할 수
있습니다.
경 고

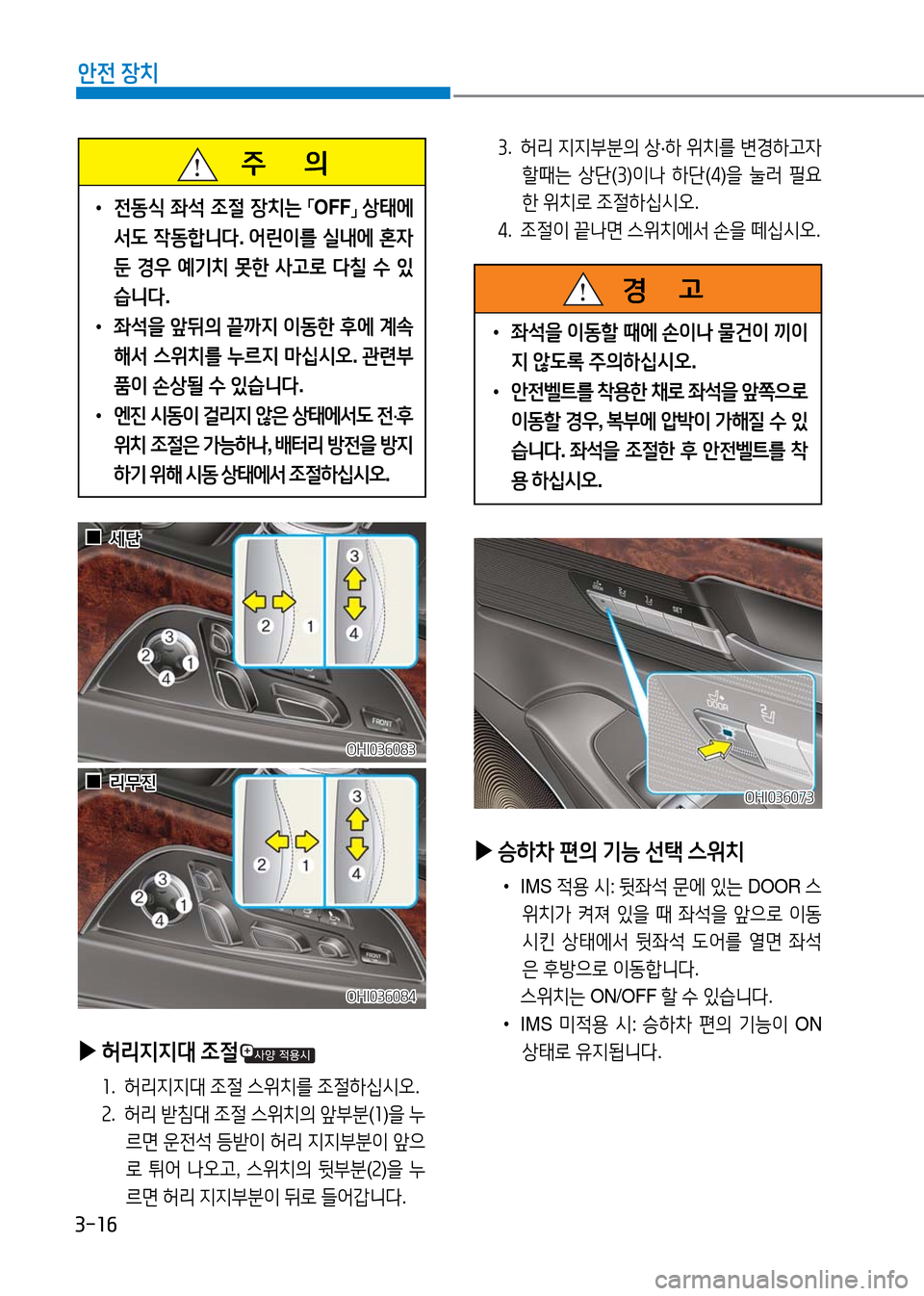

Page 46 of 399
3-16
안전 장치
주 의
•전동식 좌석 조절 장치는 「OFF」 상태에
서도 작동합니다. 어린이를 실내에 혼자
둔 경우 예기치 못한 사고로 다칠 수 있
습니다.
•좌석을 앞뒤의 끝까지 이동한 후에 계속
해서 스위치를 누르지 마십시오. 관련부
품이 손상될 수 있습니다.
•엔진 시동이 걸리지 않은 상태에서도 전·후
위치 조절은 가능하나, 배터리 방전을 방지
하기 위해 시동 상태에서 조절하십시오.
OHI036083OHI036083
OHI036084OHI036084
00세단세단
00리무진리무진
▶허리지지대 조절
1. 허리지지대 조절 스위치를 조절하십시오.
2. 허리 받침대 조절 스위치의 앞부분(1)을 누
르면 운전석 등받이 허리 지지부분이 앞으
로 튀어 나오고, 스위치의 뒷부분(2)을 누
르면 허리 지지부분이 뒤로 들어갑니다.
OHI036073OHI036073
▶승하차 편의 기능 선택 스위치
•IMS 적용 시: 뒷좌석 문에 있는 DOOR 스
위치가 켜져 있을 때 좌석을 앞으로 이동
시킨 상태에서 뒷좌석 도어를 열면 좌석
은 후방으로 이동합니다.
스위치는 ON/OFF 할 수 있습니다.
•IMS 미적용 시: 승하차 편의 기능이 ON
상태로 유지됩니다.
3. 허리 지지부분의 상·하 위치를 변경하고자
할때는 상단(3)이나 하단(4)을 눌러 필요
한 위치로 조절하십시오.
4. 조절이 끝나면 스위치에서 손을 떼십시오.
•좌석을 이동할 때에 손이나 물건이 끼이
지 않도록 주의하십시오.
•안전벨트를 착용한 채로 좌석을 앞쪽으로
이동할 경우, 복부에 압박이 가해질 수 있
습니다. 좌석을 조절한 후 안전벨트를 착
용 하십시오.
경 고

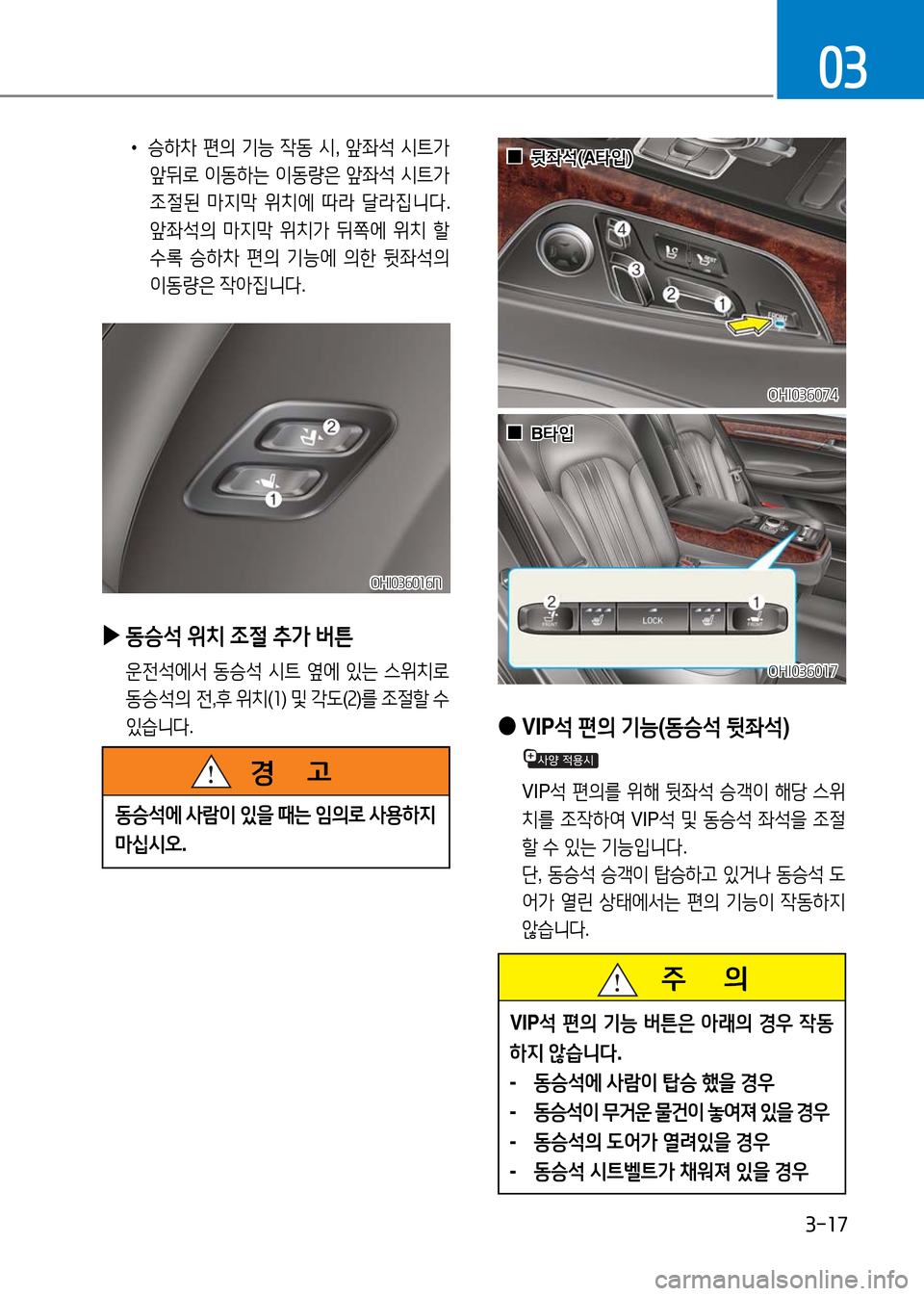

Page 47 of 399
3-17
03
OHI036016NOHI036016N
▶동승석 위치 조절 추가 버튼
운전석에서 동승석 시트 옆에 있는 스위치로
동승석의 전,후 위치(1) 및 각도(2)를 조절할 수
있습니다.
•승하차 편의 기능 작동 시, 앞좌석 시트가
앞뒤로 이동하는 이동량은 앞좌석 시트가
조절된 마지막 위치에 따라 달라집니다.
앞좌석의 마지막 위치가 뒤쪽에 위치 할
수록 승하차 편의 기능에 의한 뒷좌석의
이동량은 작아집니다.
동승석에 사람이 있을 때는 임의로 사용하지
마십시오.
경 고
OHI036074OHI036074
00뒷좌석(A타입)뒷좌석(A타입)
OHI036017OHI036017
00B타입B타입
●VIP석 편의 기능(동승석 뒷좌석)
VIP석 편의를 위해 뒷좌석 승객이 해당 스위
치를 조작하여 VIP석 및 동승석 좌석을 조절
할 수 있는 기능입니다.
단, 동승석 승객이 탑승하고 있거나 동승석 도
어가 열린 상태에서는 편의 기능이 작동하지
않습니다.
주 의
VIP석 편의 기능 버튼은 아래의 경우 작동
하지 않습니다.
- 동승석에 사람이 탑승 했을 경우
- 동승석이 무거운 물건이 놓여져 있을 경우
- 동승석의 도어가 열려있을 경우
- 동승석 시트벨트가 채워져 있을 경우
Page 48 of 399
3-18
안전 장치
•A타입
FRONT 버튼을 눌러 표시등이 켜진 상태로 시
트 조절 스위치를 사용하면 동승석 시트의 전·
후 조절(1), 높이 조절(2), 각도조절(3), 헤드레
스트 위치 조절(4)을 할 수 있습니다.
FRONT 버튼을 다시 누르면 표시등이 꺼지며
뒷좌석 조절을 할 수 있습니다.
FRONT 버튼이 켜진 상태에서 일정시간 사용
하지 않으면 자동으로 표시등이 꺼지며 뒷좌석
조절을 할 수 있습니다.
•B타입
동승석 전·후 위치(1) 및 각도(2)를 조절할 수 있
습니다.
OHI036081OHI036081
OHI036080OHI036080
▶시트 모드 조절
●휴식 모드
스위치(1)을 누르면 아래와 같이 동승석 시트
가 움직이고 뒷좌석 시트가 움직입니다.
•동승석
1. 시트 앞으로 이동, 시트 백 앞으로 이동,
헤드레스트 아래로 이동
2. 헤드레스트 뒤로 이동, 시트 쿠션 아래로 이동
3. 시트 전체 높이 아래로 이동
•뒷좌석
- 세단, 리무진 3인승
1. 어깨 부 경사 조절(시트 백) 뒤로 이동,
헤드레스트 뒤로 이동, 헤드레스트 아래
로 이동
2. 시트 앞으로 이동, 시트 쿠션 위로 이동,
허리지지대 하단 돌출
- 리무진 2인승
1. 어깨 부 경사 조절(시트 백) 뒤로 이동,
헤드레스트 뒤로 이동, 헤드레스트 아래
로 이동
2. 시트 앞으로 이동, 시트 쿠션 위로 이동,
허리지지대 하단 돌출
3. 다리 받침대 위로 이동 및 앞으로 슬라이드
주 의
휴식 모드 버튼은 아래의 경우 작동하지 않
습니다.
- 동승석에 사람이 앉아 있을 경우
- 동승석에 무거운 물건이 놓여져 있을 경우
- 동승석의 도어가 열려있을 경우
- 동승석 안전벨트가 채워져 있을 경우
00세단세단
00리무진리무진
Page 49 of 399
3-19
03
주 의
휴식 모드 사용 시 시트 백 이 접히면서 동승
석에 놓인 물건이 파손 될 수 있으니, 동승석
쿠션에 물건을 절대 올려놓지 마십시오
주 의
•휴식모드 동작 중에 휴식모드 버튼을 다시
한번 누를 경우 좌석의 이동이 멈춥니다.
•휴식모드 동작 중에 시트 조절 버튼을
수동으로 조작할 경우 좌석의 자동 이동
이 멈추며 수동 조절 됩니다.
●리턴 기능
스위치(2)을 누르면 아래와 같이 뒷좌석 시트
가 움직이고 동승석 시트가 움직입니다.
•뒷좌석
- 세단, 리무진 3인승
1. 시트 최후방으로 이동, 시트 쿠션 최하
단으로 이동, 허리지지대 뒤로 이동
2. 헤드레스트 아래로 이동, 어깨 부 경사
조절(시트 백) 뒤로 이동
- 리무진 2인승
1. 다리 받침대 아래로 이동 및 뒤로 슬라
이드
2. 시트 최후방으로 이동, 시트 쿠션 최하
단으로 이동, 허리지지대 뒤로 이동
3. 헤드레스트 아래로 이동, 어깨 부 경사
조절(시트 백) 뒤로 이동
•동승석
1. 시트 뒤로 이동, 시트 백 뒤로 이동, 시트
쿠션 아래로 이동
2. 시트 전체 높이 위로 이동, 헤드레스트 최
하단으로 이동
주 의
리턴 모드 버튼은 아래의 경우 작동하지 않
습니다.
- 동승석에 사람이 앉아 있을 경우
- 동승석에 무거운 물건이 놓여져 있을 경우
- 동승석의 도어가 열려있을 경우
- 동승석 안전벨트가 채워져 있을 경우
●독서 모드(리무진 2인승 V I P좌석)
스위치(3)을 누르면 아래와 같이 뒷좌석 시트
가 움직입니다.
1. 다리 받침대 최하단으로 이동 및 최후방으
로 슬라이드
2. 시트 최후방으로 이동, 시트 쿠션 최하단
으로 이동
3. 어깨 부 경사 조절(시트 백) 뒤로 이동
독서모드 시트 이동이 끝나면 완료음이 울리
며 편안한 독서를 위하여 뒷좌석 룸램프(오른
쪽)가 자동으로 켜집니다.
주 의
•리턴모드 동작 중에 리턴모드 버튼을 다시
한번 누를 경우 좌석의 이동이 멈춥니다.
•리턴모드 동작 중에 시트 조절 버튼을
수동으로 조작할 경우 좌석의 자동 이동
이 멈추며 수동 조절 됩니다.
주 의
•독서모드 동작 중에 독서모드 버튼을 다시
한번 누를 경우 좌석의 이동이 멈춥니다.
•독서모드 동작 중에 시트 조절 버튼을 수
동으로 조작할 경우 좌석의 자동 이동이
멈추며 수동 조절 됩니다.
Page 50 of 399
3-20
안전 장치
●다리 받침대
다리받침대 스위치(5)를 누르면 다리 받침대
를 올리거나 내릴 수 있으며, 길게 늘이거나
짧게 조절할 수 있습니다. 용도에 맞게 조절
하여 사용하십시오.
●영상시청 모드(리무진 2인승 V I P좌석)
스위치(4)을 누르면 아래와 같이 동승석 시트
가 움직이고 뒷좌석 시트가 움직입니다.
•동승석
1. 시트 지정 위치로 이동, 시트 백 지정 위치
로 이동, 헤드레스트 아래로 이동
2. 시트 쿠션 아래로 이동, 시트 전체 높이 위
로 이동
•뒷좌석
1. 다리 받침대 아래로 이동 및 뒤로 슬라이드
2. 시트 쿠션 최하단으로 이동
3. 헤드레스트 아래로 이동, 어깨 부 경사 조
절(시트 백) 앞으로 이동
어린이가 스위치 작동 시 예기치 못한 상해
가 발생될 수 있으니 각별히 유의 하십시오.
경 고
주 의
영상 시청 모드 버튼은 아래의 경우 작동하
지 않습니다.
- 동승석에 사람이 앉아 있을 경우
- 동승석에 무거운 물건이 놓여져 있을 경우
- 동승석의 도어가 열려있을 경우
- 동승석 안전벨트가 채워져 있을 경우
주 의
•뒷좌석 시트의 전·후 위치조절은 조작
전 위치 기준으로 조절되므로 시작 시점
이 변경 될 수 있습니다.
•영상시청 모드 동작 중에 영상시청 모드
버튼을 다시 한번 누를 경우 좌석의 이
동이 멈춥니다.
•영상시청 모드 동작 중에 시트 조절 버
튼을 수동으로 조작할 경우 좌석의 자동
이동이 멈추며 수동 조절 됩니다.
▶헤드레스트 조절
•헤드레스트는 안락감을 제공하며 충돌 사
고시 머리와 목을 보호하도록 도와 줍니
다. 원하는 위치로 조절하여 사용하십시오.
•헤드레스트와 머리 사이 거리는 가까울수
록 후방 충돌시 목을 더 잘 보호할 수 있습
니다.
●전·후 위치 조절
•스위치를 이용하여 헤드레스트의 전·후 위
치를 조절할 수 있습니다. 스위치를 앞으
로 당기면 헤드레스트가 앞 방향으로 이
동하고, 뒤로 당기면 뒷 방향으로 이동합
니다.
OHI036021OHI036021
