목 차
1. 안내
그림 목차(외관도 I) .............................................. 1-2
그림 목차(외관도 II) ............................................. 1-3
그림 목차(내관도 I) .............................................. 1-4
그림 목차(내관도 II) ............................................. 1-5
그림 목차(내관도 III)............................................ 1-6
그림 목차(엔진룸) ............................................... 1-7
2. 안전 및 주의 사항
1일 1회 일상점검 실시........................................ 2-2
엔진룸을 열고 .......................................................2-2
규격타이어 장착 및 타이어 공기압 수시 점검 .......... 2-2
운전석에 앉아서 ................................................... 2-2
올바른 운전자세 ................................................... 2-3
좌석, 스티어링 휠, 미러 조정은 출발전에 ............. 2-3
운전석 주변은 항상 깨끗이 ................................ 2-3
안전벨트 착용 .......................................................2-4
탑승자를 보호하는 안전벨트 착용 ............... 2-4
기타 주의사항 ................................................... 2-4
에어백 관련 주의사항 ......................................... 2-5
에어백은 보조 안전장치입니다. .................... 2-5
유아/어린이의 에어백 관련 주의사항 .......... 2-5
주·정차 중 차내 수면 금지 ................................. 2-6
음주·과로 운전 금지 ............................................ 2-7
인화성·폭발성 물질 차내 방치 금지 ................. 2-7
창문 밖으로 손이나 얼굴 등을 내밀지 말 것 ......... 2-7
주행 중 엔진 정지 금지 ....................................... 2-7
주·정차 시 배기관 주변 화재 및 화상위험 .......... 2-8
밀폐된 공간에서 엔진 시동 후 차량 점검 금지 .......... 2-8
주차 시 바퀴에 고임목 설치 ............................... 2-8
교차로나 철도 건널목을 건널 때 ...................... 2-8
편의장비 추가 장착 시 임의배선 사용 금지 .......... 2-8
차량 개조 금지...................................................... 2-8
각종 시트커버류 작업시 유의 ............................ 2-9
자사 직영 서비스센터 또는 블루핸즈 이용 ......... 2-9
자가정비시 주의 사항 ......................................... 2-9
순정부품의 사용 ................................................. 2-10
신차 길들이기 ..................................................... 2-10
기타 주의사항 ..................................................... 2-10
3. 안전 장치
좌석 ........................................................................ 3-3

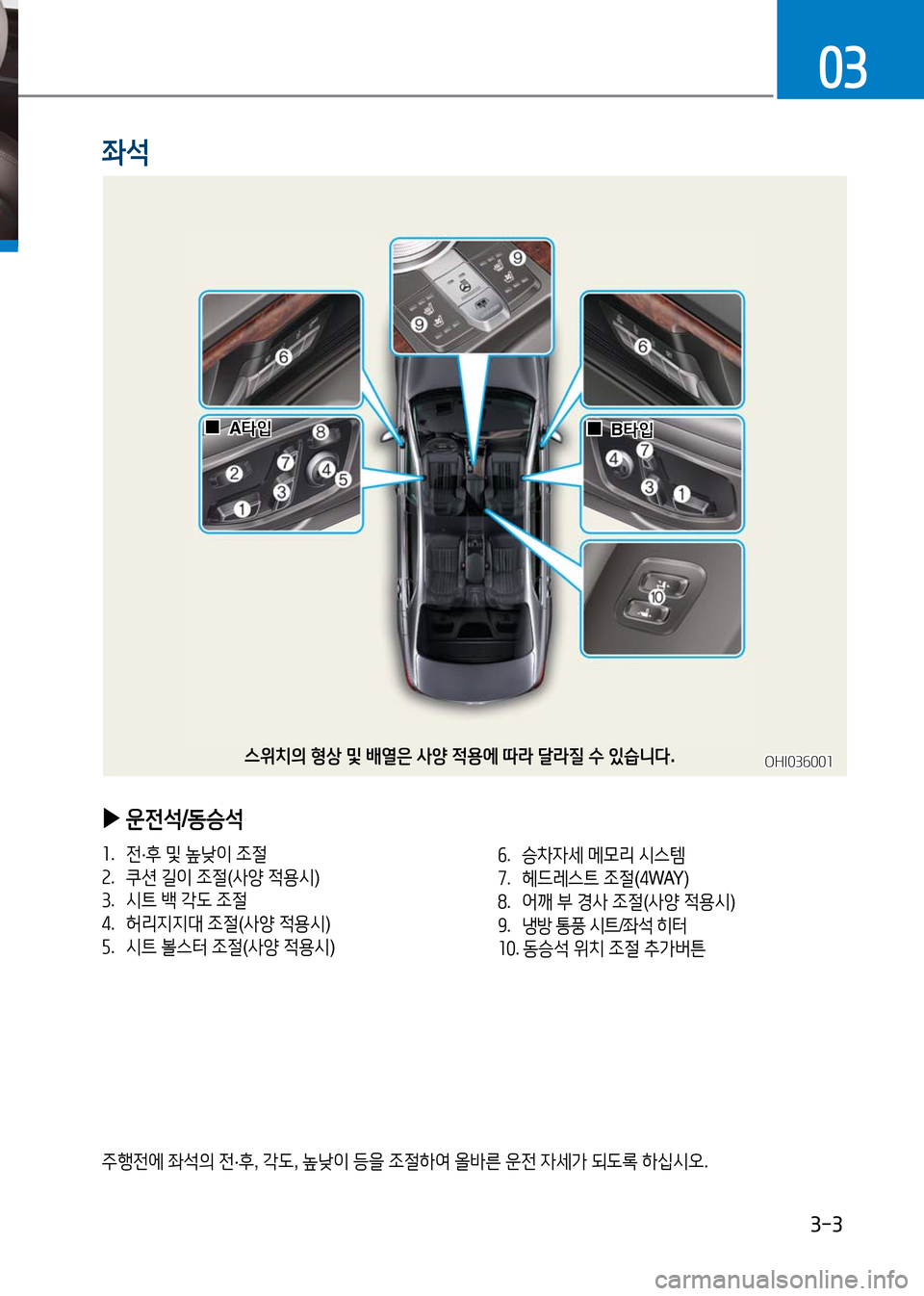

운전석/동승석 ............................................... 3-3

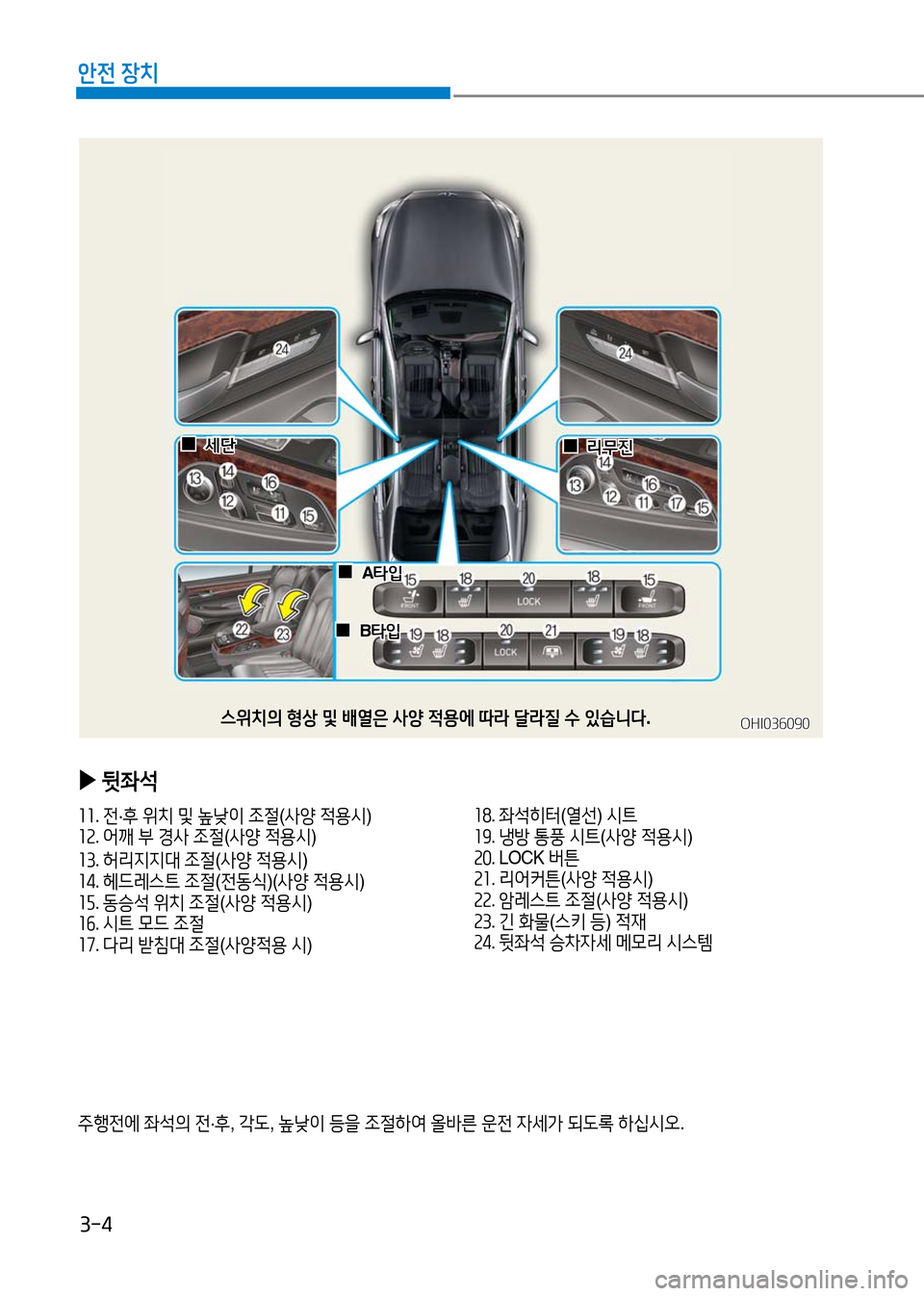

뒷좌석 ............................................................. 3-4
앞좌석 ................................................................. 3-7
전·후 위치 조절 ............................................. 3-7
쿠션 길이 조절 .............................................. 3-8
시트 백 각도 조절 ......................................... 3-8
높낮이 조절.................................................... 3-8
어깨 부 경사 조절 ......................................... 3-8
허리 지지대 조절 .......................................... 3-9
시트 볼스터 조절(운전석) ........................... 3-9
승하차 편의 기능 선택 스위치 ................... 3-9

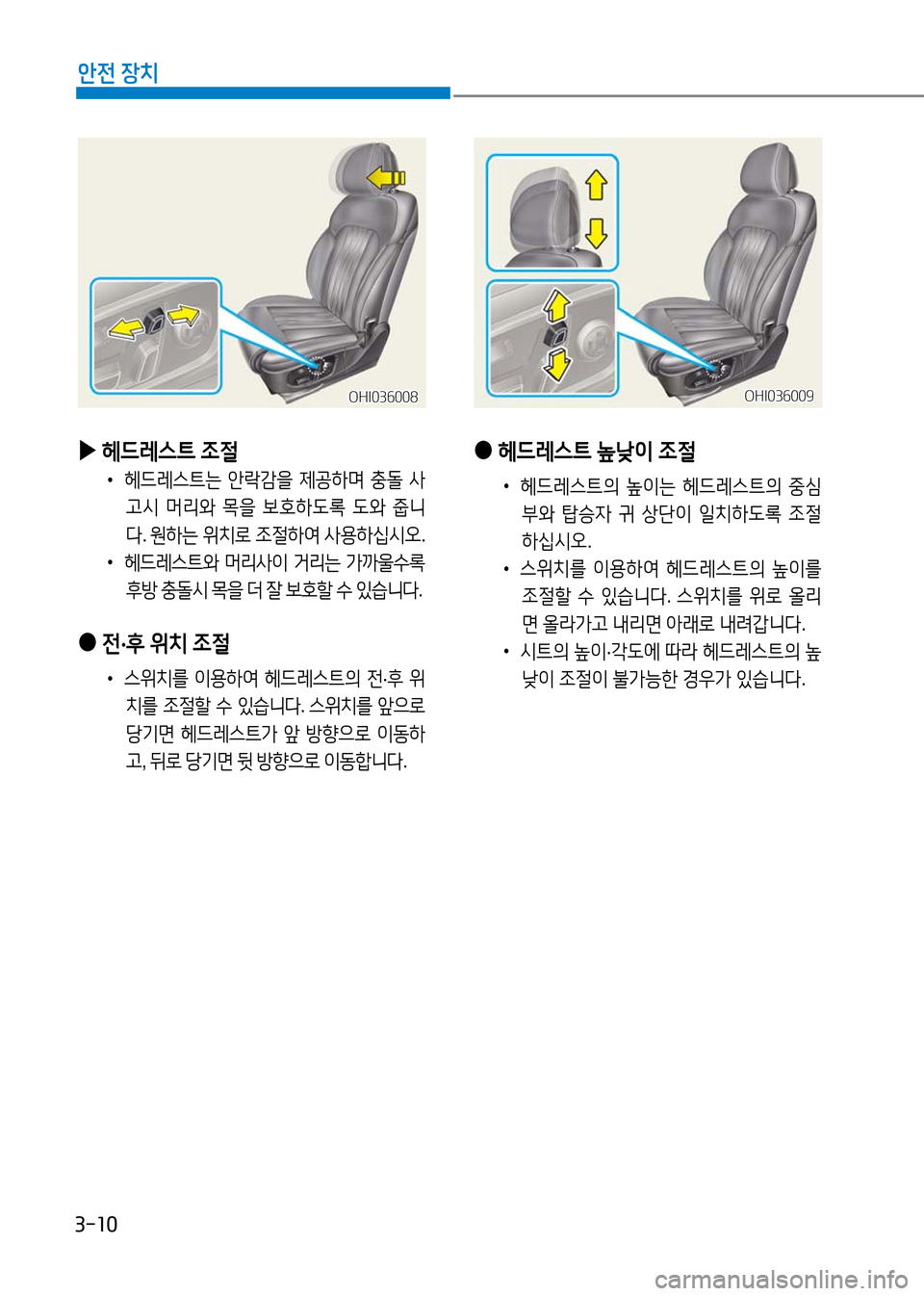

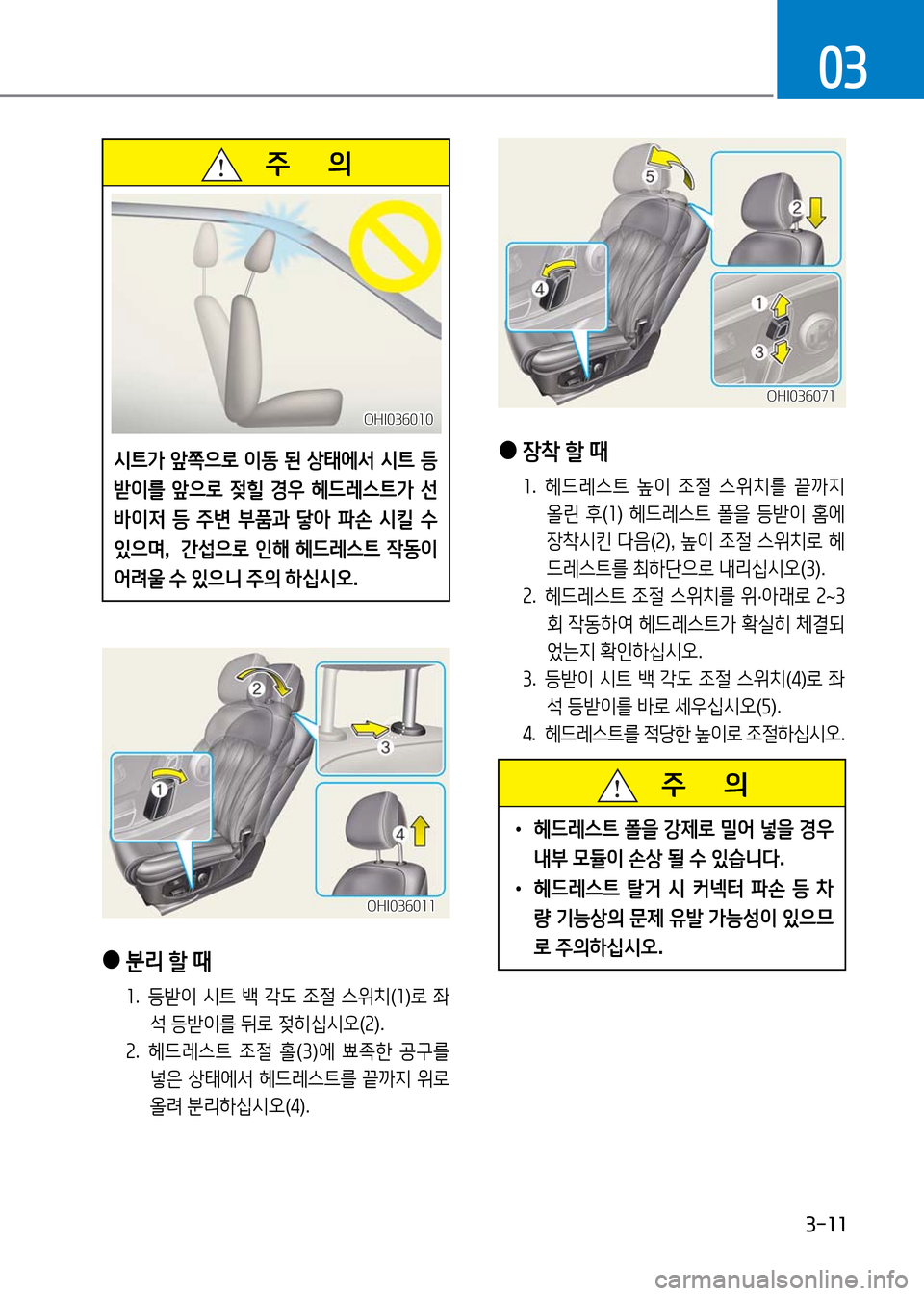

헤드레스트 조절 ......................................... 3-10

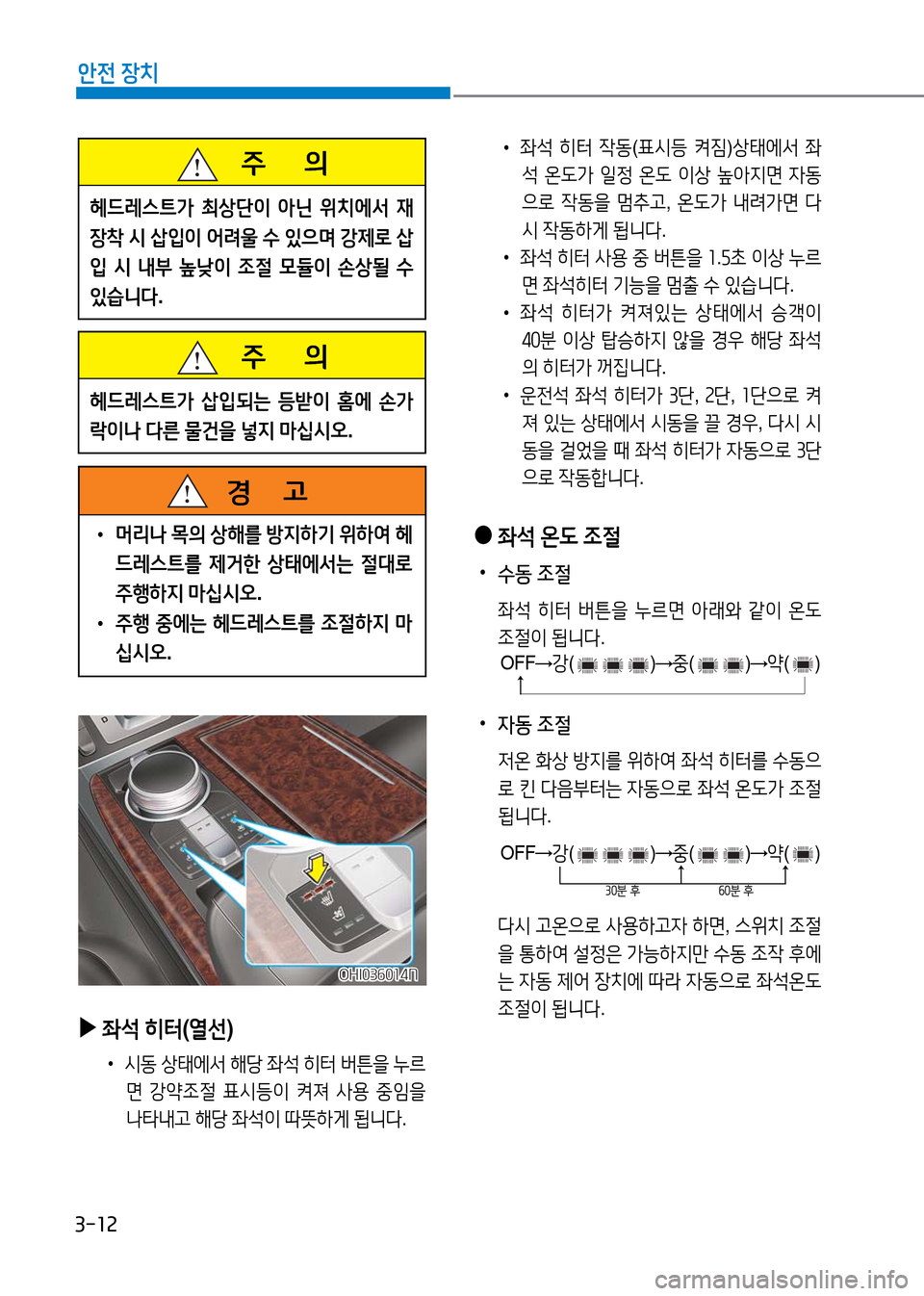

좌석 히터(열선) ........................................... 3-12
냉방 통풍 시트 ............................................ 3-13
좌석 등받이 포켓(운전석/동승석) ........... 3-14
뒷좌석 ...............................................................3-15
전·후 위치 및 시트 백 각도 조절 ............. 3-15
허리지지대 조절 ......................................... 3-16
승하차 편의 기능 선택 스위치 ................. 3-16
동승석 위치 조절 추가 버튼 ..................... 3-17

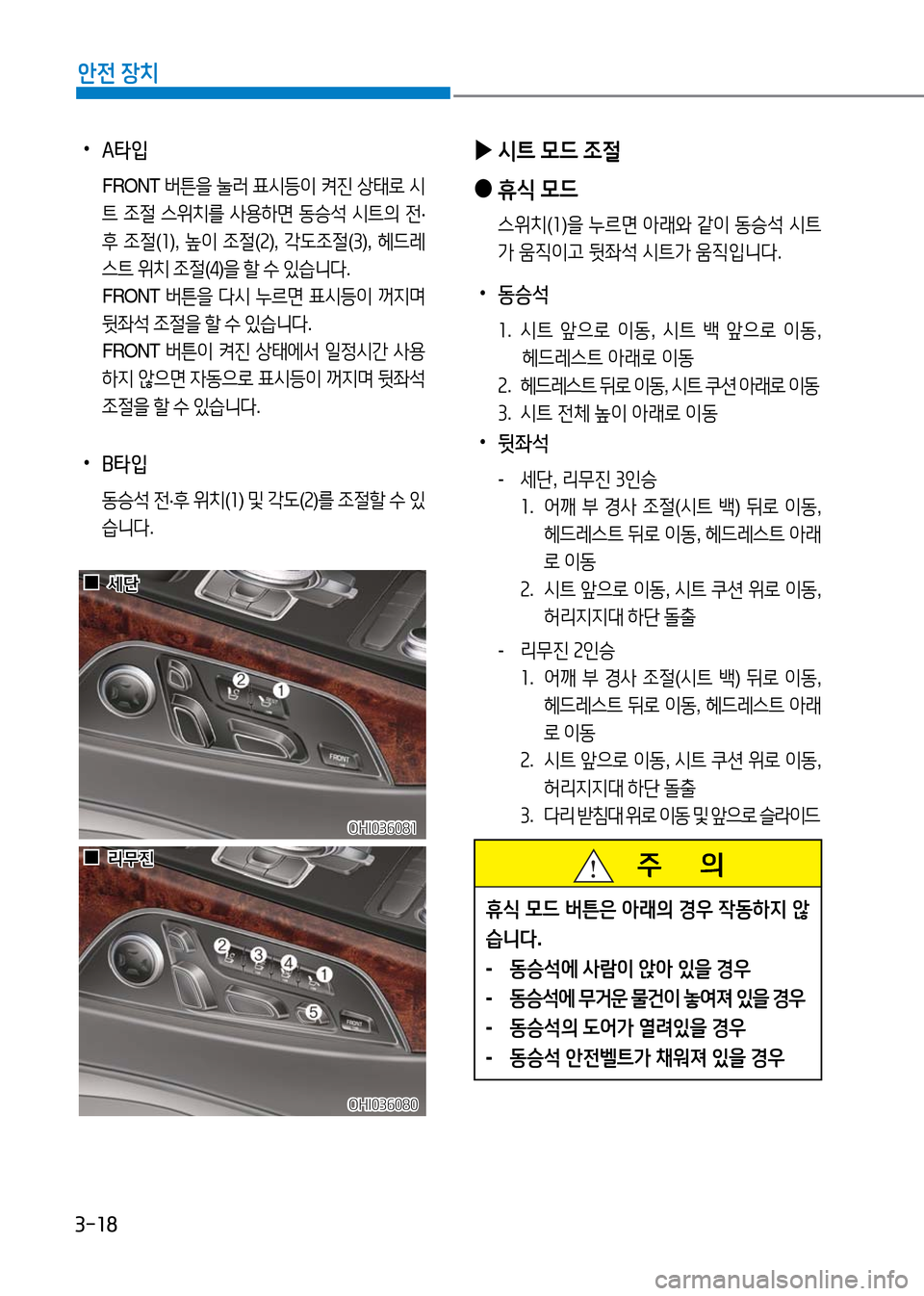

시트 모드 조절 ............................................ 3-18
헤드레스트 조절 ......................................... 3-20
중앙 폴딩 헤드레스트 조절 (접는 타입) ...... 3-22
윙아웃 헤드레스트 .................................... 3-23
암레스트 조절 ............................................ 3-23
스위치 작동 제한 기능 ............................. 3-24
좌석 히터(열선) ........................................... 3-25
냉방시트 ....................................................... 3-26
헤드레스트 히터 ........................................ 3-27

냉방 통풍 헤드레스트 ............................... 3-28
안전벨트 .............................................................. 3-29
안전벨트 구속 장치 ........................................ 3-29
안전벨트 사용 중요성 ................................ 3-29
3점식 안전벨트 ........................................... 3-29
안전벨트 미착용 경고등 및 경고음 ......... 3-31
착용방법 ....................................................... 3-32
프리텐셔너 시트벨트 ..................................... 3-34
로드 리미터(Load Limiter) ....................... 3-35
프리액티브 시트벨트(PSB) .......................... 3-35
주요 기능 ...................................................... 3-36
안전벨트 사용 시 유의 사항 ......................... 3-37
큰 어린이의 안전벨트 착용 ...................... 3-37
임산부의 안전벨트 착용 ............................ 3-37
안전벨트의 적절한 관리................................ 3-37
어린이 보호용 장치(보조 좌석) ....................... 3-38
어린이 보호용 장치의 장착 .......................... 3-38
ALR 3점식 안전벨트를 이용할 때 ........... 3-39
테더 앵커를 이용할 때 ............................... 3-41
하부 래치를 이용할 때 ............................... 3-42
에어백(보조 구속 장치) .................................... 3-44
에어백 종류.................................................. 3-44
에어백 장치의 작동은 어떻게 되는가? ...........3-45
에어백 작동 시 2차 피해 ........................... 3-46
소음과 연기.................................................. 3-46
어린이 보조 좌석 설치 금지 ..................... 3-47
에어백 경고등 ................................................. 3-47
에어백 장치의 구성 및 기능 ......................... 3-48
어드밴스드 에어백 ..................................... 3-48
안전벨트 착용의 중요성................................ 3-50
운전석 에어백/무릎 에어백 ........................ 3-50
동승석 에어백 ................................................. 3-51
승객 구분 시스템 (OCS) ................................ 3-52
승객 구분 시스템 (OCS)의 주요 구성품...3-52
승객 구분 시스템 (OCS) 사용방법 ............ 3-53
동승석 승객 구분 시스템의 작동 조건 .... 3-54
사이드 에어백 ................................................. 3-57
측면 에어백 ..................................................... 3-58
충돌 시에 왜 에어백이 작동하지 않았을까요? . . .3-59
에어백 충돌 센서 ........................................ 3-60
에어백의 작동 조건 .................................... 3-61
에어백의 비작동 조건 ................................ 3-62
에어백 정비 ..................................................... 3-64
차를 수리할 때, 폐차할 때 ....................... 3-65
에어백 경고 라벨 ............................................ 3-66
4. 편의장치
스마트 키 ............................................................... 4-4
스마트 키 사용 방법 ........................................ 4-4
스마트 키 사용 시 주의 사항 .......................... 4-6
리모컨 버튼 사용 방법 .................................... 4-7
카드형 스마트 키 사용방법 ............................ 4-9
건전지 교체 방법 .............................................. 4-9
비상 키 분리방법 ............................................ 4-10
키를 타인에게 양도해야 할 때 ..................... 4-11
도난 경보 장치.................................................... 4-12
경계 상태 .........................................................4-12
경보 상태 .........................................................4-12
경보 보류 .........................................................4-12
경계 및 경보 상태 해제 ................................. 4-13
도어 ...................................................................... 4-14
차 밖에서의 잠금/해제.................................. 4-14
고스트 도어 클로징 ...................................... 4-14
차 안에서의 잠금/잠금해제 ......................... 4-15
충돌감지 자동 도어 잠금해제 장치 ............. 4-17
차속감응 자동 도어 잠금 장치 .................... 4-17
어린이 보호용 잠금 장치 .............................. 4-17
트렁크 .................................................................. 4-18
일반 트렁크(수동식) ...................................... 4-18
파워 트렁크 장착 차량(전자동식) ............... 4-19
비상시 트렁크 잠금 해제 장치 ..................... 4-23
스마트 트렁크 ..................................................... 4-23

2-3
02

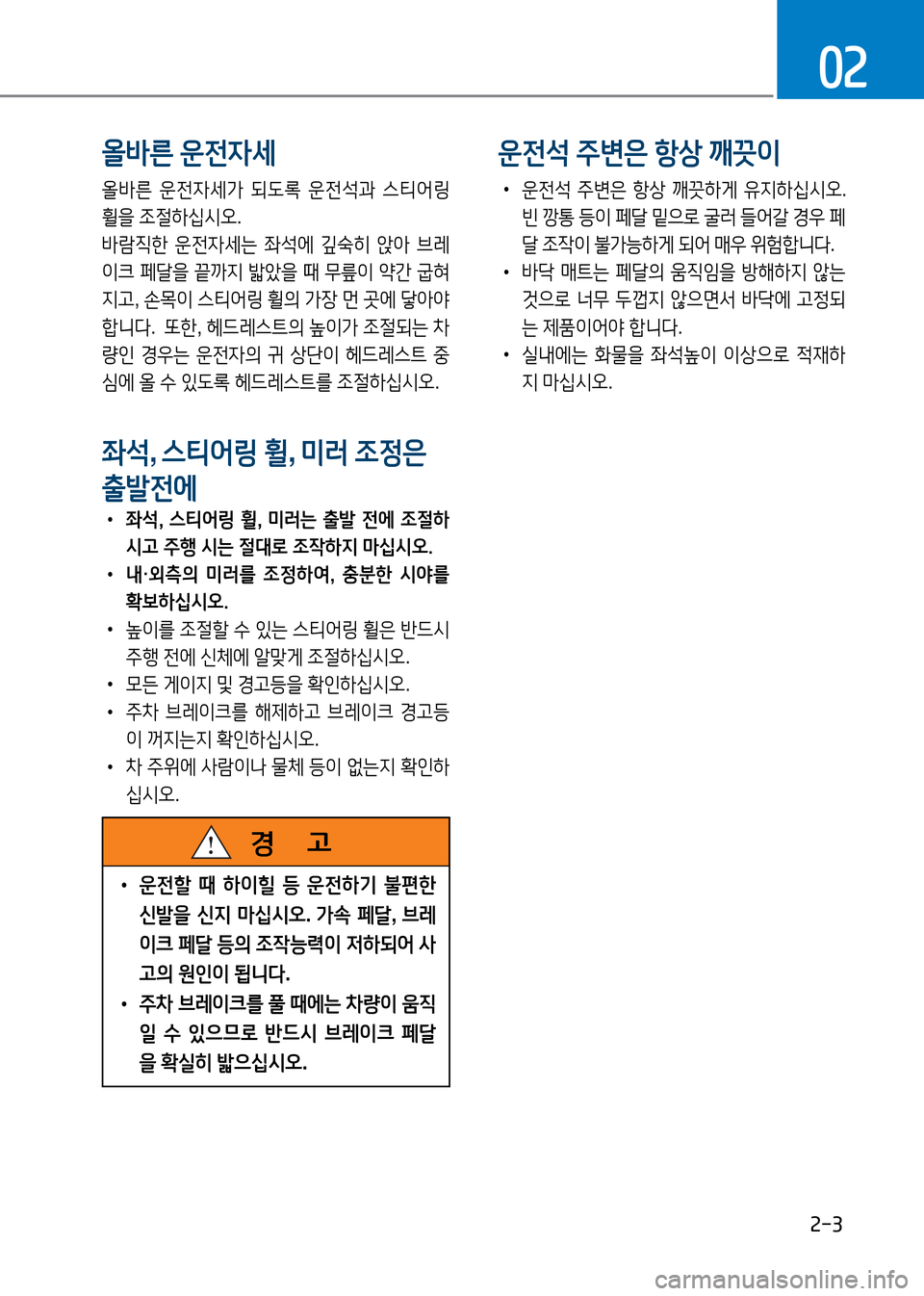

올바른 운전자세
올바른 운전자세가 되도록 운전석과 스티어링
휠을 조절하십시오.
바람직한 운전자세는 좌석에 깊숙히 앉아 브레
이크 페달을 끝까지 밟았을 때 무릎이 약간 굽혀
지고, 손목이 스티어링 휠의 가장 먼 곳에 닿아야
합니다. 또한, 헤드레스트의 높이가 조절되는 차
량인 경우는 운전자의 귀 상단이 헤드레스트 중
심에 올 수 있도록 헤드레스트를 조절하십시오.
좌석, 스티어링 휠, 미러 조정은
출발전에
•좌석, 스티어링 휠, 미러는 출발 전에 조절하
시고 주행 시는 절대로 조작하지 마십시오.
•내·외측의 미러를 조정하여, 충분한 시야를
확보하십시오.
•높이를 조절할 수 있는 스티어링 휠은 반드시
주행 전에 신체에 알맞게 조절하십시오.
•모든 게이지 및 경고등을 확인하십시오.
•주차 브레이크를 해제하고 브레이크 경고등
이 꺼지는지 확인하십시오.
•차 주위에 사람이나 물체 등이 없는지 확인하
십시오.
운전석 주변은 항상 깨끗이
•운전석 주변은 항상 깨끗하게 유지하십시오.
빈 깡통 등이 페달 밑으로 굴러 들어갈 경우 페
달 조작이 불가능하게 되어 매우 위험합니다.
•바닥 매트는 페달의 움직임을 방해하지 않는
것으로 너무 두껍지 않으면서 바닥에 고정되
는 제품이어야 합니다.
•실내에는 화물을 좌석높이 이상으로 적재하
지 마십시오.
•운전할 때 하이힐 등 운전하기 불편한
신발을 신지 마십시오. 가속 페달, 브레
이크 페달 등의 조작능력이 저하되어 사
고의 원인이 됩니다.
•주차 브레이크를 풀 때에는 차량이 움직
일 수 있으므로 반드시 브레이크 페달
을 확실히 밟으십시오.
경 고

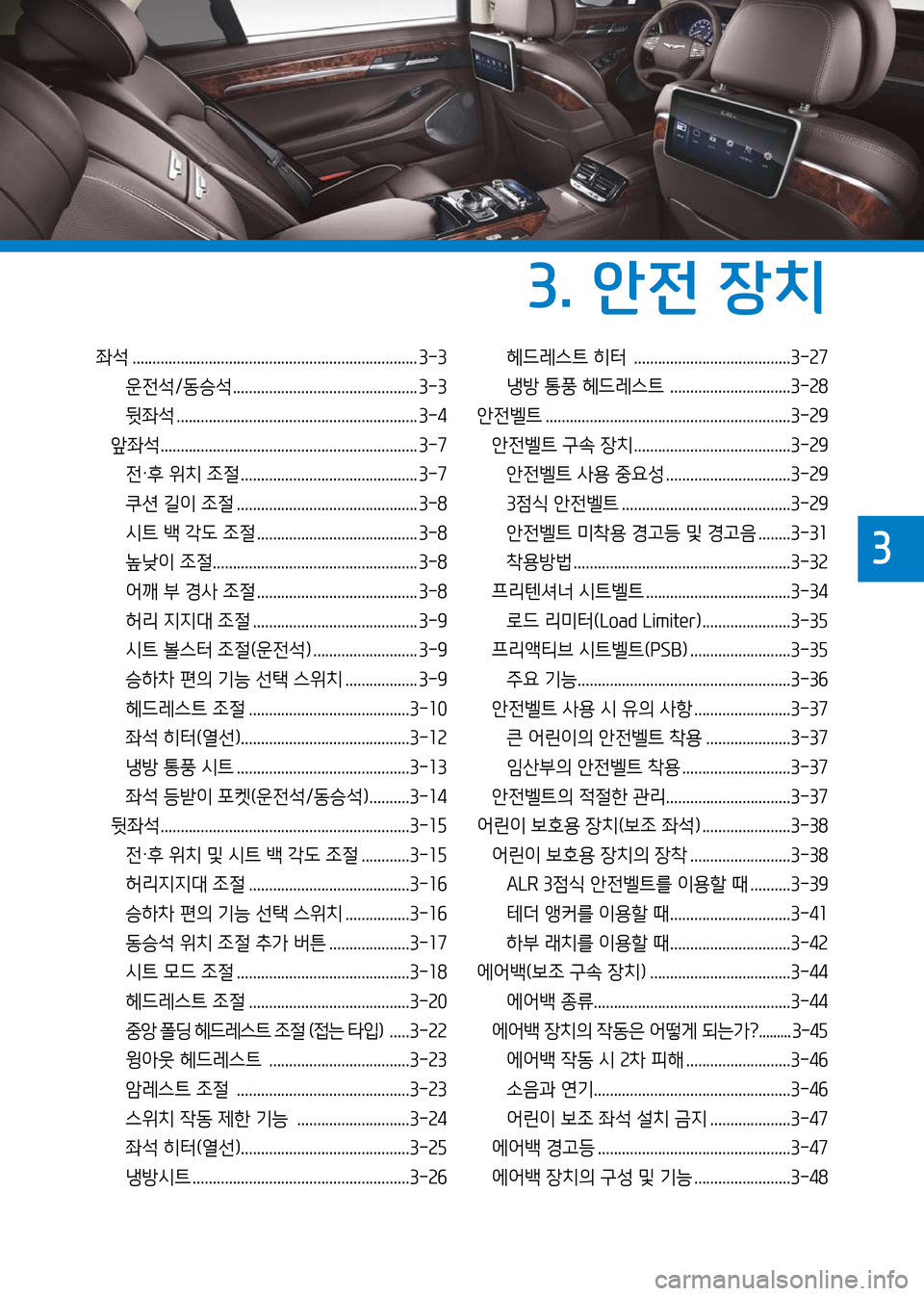

좌석 ....................................................................... 3-3
운전석/동승석 .............................................. 3-3
뒷좌석 ............................................................3-4
앞좌석 ................................................................3-7
전·후 위치 조절 ............................................ 3-7
쿠션 길이 조절 ............................................. 3-8
시트 백 각도 조절 ........................................ 3-8
높낮이 조절................................................... 3-8
어깨 부 경사 조절 ........................................ 3-8
허리 지지대 조절 ......................................... 3-9
시트 볼스터 조절(운전석) .......................... 3-9
승하차 편의 기능 선택 스위치 .................. 3-9
헤드레스트 조절 ........................................3-10
좌석 히터(열선) ..........................................3-12
냉방 통풍 시트 ...........................................3-13
좌석 등받이 포켓(운전석/동승석) ..........3-14
뒷좌석 ..............................................................3-15
전·후 위치 및 시트 백 각도 조절 ............3-15
허리지지대 조절 ........................................3-16
승하차 편의 기능 선택 스위치 ................3-16
동승석 위치 조절 추가 버튼 ....................3-17
시트 모드 조절 ...........................................3-18
헤드레스트 조절 ........................................3-20
중앙 폴딩 헤드레스트 조절 (접는 타입) .....3-22
윙아웃 헤드레스트 ...................................3-23
암레스트 조절 ...........................................3-23
스위치 작동 제한 기능 ............................3-24
좌석 히터(열선) ..........................................3-25
냉방시트 ......................................................3-26
헤드레스트 히터 .......................................3-27
냉방 통풍 헤드레스트 ..............................3-28
안전벨트 .............................................................3-29
안전벨트 구속 장치 .......................................3-29
안전벨트 사용 중요성 ...............................3-29
3점식 안전벨트 ..........................................3-29
안전벨트 미착용 경고등 및 경고음 ........3-31
착용방법 ......................................................3-32
프리텐셔너 시트벨트 ....................................3-34
로드 리미터(Load Limiter) ......................3-35
프리액티브 시트벨트(PSB) .........................3-35
주요 기능 .....................................................3-36
안전벨트 사용 시 유의 사항 ........................3-37
큰 어린이의 안전벨트 착용 .....................3-37
임산부의 안전벨트 착용 ...........................3-37
안전벨트의 적절한 관리...............................3-37
어린이 보호용 장치(보조 좌석) ......................3-38
어린이 보호용 장치의 장착 .........................3-38
ALR 3점식 안전벨트를 이용할 때 ..........3-39
테더 앵커를 이용할 때 ..............................3-41
하부 래치를 이용할 때 ..............................3-42
에어백(보조 구속 장치) ...................................3-44
에어백 종류.................................................3-44
에어백 장치의 작동은 어떻게 되는가? ......... 3-45
에어백 작동 시 2차 피해 ..........................3-46
소음과 연기.................................................3-46
어린이 보조 좌석 설치 금지 ....................3-47
에어백 경고등 ................................................3-47
에어백 장치의 구성 및 기능 ........................3-48
3. 안전 장치
3

3-3
03
좌석
OHI036001OHI036001스위치의 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.
▶운전석/동승석
1. 전·후 및 높낮이 조절
2. 쿠션 길이 조절(사양 적용시)
3. 시트 백 각도 조절
4. 허리지지대 조절(사양 적용시)
5. 시트 볼스터 조절(사양 적용시)
6. 승차자세 메모리 시스템
7. 헤드레스트 조절(4WAY)
8. 어깨 부 경사 조절(사양 적용시)
9. 냉방 통풍 시트/좌석 히터
10. 동승석 위치 조절 추가버튼
주행전에 좌석의 전·후, 각도, 높낮이 등을 조절하여 올바른 운전 자세가 되도록 하십시오.
00A타입A타입 00B타입B타입

3-4
안전 장치
OHI036090OHI036090스위치의 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.
▶뒷좌석
11. 전·후 위치 및 높낮이 조절(사양 적용시)12. 어깨 부 경사 조절(사양 적용시)
13. 허리지지대 조절(사양 적용시)14. 헤드레스트 조절(전동식)(사양 적용시)15. 동승석 위치 조절(사양 적용시)16. 시트 모드 조절17. 다리 받침대 조절(사양적용 시)
18. 좌석히터(열선) 시트19. 냉방 통풍 시트(사양 적용시)20. L O C K 버튼21. 리어커튼(사양 적용시)22. 암레스트 조절(사양 적용시)23. 긴 화물(스키 등) 적재24. 뒷좌석 승차자세 메모리 시스템
주행전에 좌석의 전·후, 각도, 높낮이 등을 조절하여 올바른 운전 자세가 되도록 하십시오.
00세단세단 00리무진리무진
00A타입A타입
00B타입B타입

3-10
안전 장치
●전·후 위치 조절
•스위치를 이용하여 헤드레스트의 전·후 위
치를 조절할 수 있습니다. 스위치를 앞으로
당기면 헤드레스트가 앞 방향으로 이동하
고, 뒤로 당기면 뒷 방향으로 이동합니다.
▶헤드레스트 조절
•헤드레스트는 안락감을 제공하며 충돌 사
고시 머리와 목을 보호하도록 도와 줍니
다. 원하는 위치로 조절하여 사용하십시오.
•헤드레스트와 머리사이 거리는 가까울수록
후방 충돌시 목을 더 잘 보호할 수 있습니다.
OHI036008OHI036008
● 헤드레스트 높낮이 조절
•헤드레스트의 높이는 헤드레스트의 중심
부와 탑승자 귀 상단이 일치하도록 조절
하십시오.
•스위치를 이용하여 헤드레스트의 높이를
조절할 수 있습니다. 스위치를 위로 올리
면 올라가고 내리면 아래로 내려갑니다.
•시트의 높이·각도에 따라 헤드레스트의 높
낮이 조절이 불가능한 경우가 있습니다.
OHI036009OHI036009

3-11
03
주 의
시트가 앞쪽으로 이동 된 상태에서 시트 등
받이를 앞으로 젖힐 경우 헤드레스트가 선
바이저 등 주변 부품과 닿아 파손 시킬 수
있으며, 간섭으로 인해 헤드레스트 작동이
어려울 수 있으니 주의 하십시오.
●분리 할 때
1. 등받이 시트 백 각도 조절 스위치(1)로 좌
석 등받이를 뒤로 젖히십시오(2).
2. 헤드레스트 조절 홀(3)에 뾰족한 공구를
넣은 상태에서 헤드레스트를 끝까지 위로
올려 분리하십시오(4).
OHI036011OHI036011
OHI036071OHI036071
●장착 할 때
1. 헤드레스트 높이 조절 스위치를 끝까지
올린 후(1) 헤드레스트 폴을 등받이 홈에
장착시킨 다음(2), 높이 조절 스위치로 헤
드레스트를 최하단으로 내리십시오(3).
2. 헤드레스트 조절 스위치를 위·아래로 2~3
회 작동하여 헤드레스트가 확실히 체결되
었는지 확인하십시오.
3. 등받이 시트 백 각도 조절 스위치(4)로 좌
석 등받이를 바로 세우십시오(5).
4. 헤드레스트를 적당한 높이로 조절하십시오.
OHI036010OHI036010
주 의
•헤드레스트 폴을 강제로 밀어 넣을 경우
내부 모듈이 손상 될 수 있습니다.
•헤드레스트 탈거 시 커넥터 파손 등 차
량 기능상의 문제 유발 가능성이 있으므
로 주의하십시오.

3-12
안전 장치
•좌석 히터 작동(표시등 켜짐)상태에서 좌
석 온도가 일정 온도 이상 높아지면 자동
으로 작동을 멈추고, 온도가 내려가면 다
시 작동하게 됩니다.
•좌석 히터 사용 중 버튼을 1.5초 이상 누르
면 좌석히터 기능을 멈출 수 있습니다.
•좌석 히터가 켜져있는 상태에서 승객이
40분 이상 탑승하지 않을 경우 해당 좌석
의 히터가 꺼집니다.
•운전석 좌석 히터가 3단, 2단, 1단으로 켜
져 있는 상태에서 시동을 끌 경우, 다시 시
동을 걸었을 때 좌석 히터가 자동으로 3단
으로 작동합니다.
●좌석 온도 조절
•수동 조절
좌석 히터 버튼을 누르면 아래와 같이 온도
조절이 됩니다.
•자동 조절
저온 화상 방지를 위하여 좌석 히터를 수동으
로 킨 다음부터는 자동으로 좌석 온도가 조절
됩니다.

다시 고온으로 사용하고자 하면, 스위치 조절
을 통하여 설정은 가능하지만 수동 조작 후에
는 자동 제어 장치에 따라 자동으로 좌석온도
조절이 됩니다.
OHI036014NOHI036014N
▶좌석 히터(열선)
•시동 상태에서 해당 좌석 히터 버튼을 누르
면 강약조절 표시등이 켜져 사용 중임을
나타내고 해당 좌석이 따뜻하게 됩니다.
OFF→강()→중()→약()
↑
주 의
헤드레스트가 최상단이 아닌 위치에서 재
장착 시 삽입이 어려울 수 있으며 강제로 삽
입 시 내부 높낮이 조절 모듈이 손상될 수
있습니다.
주 의
헤드레스트가 삽입되는 등받이 홈에 손가
락이나 다른 물건을 넣지 마십시오.
OFF→강()→중()→약()
30분 후60분 후↑↑
•머리나 목의 상해를 방지하기 위하여 헤
드레스트를 제거한 상태에서는 절대로
주행하지 마십시오.
•주행 중에는 헤드레스트를 조절하지 마
십시오.
경 고

3-18
안전 장치
•A타입
FRONT 버튼을 눌러 표시등이 켜진 상태로 시
트 조절 스위치를 사용하면 동승석 시트의 전·
후 조절(1), 높이 조절(2), 각도조절(3), 헤드레
스트 위치 조절(4)을 할 수 있습니다.
FRONT 버튼을 다시 누르면 표시등이 꺼지며
뒷좌석 조절을 할 수 있습니다.
FRONT 버튼이 켜진 상태에서 일정시간 사용
하지 않으면 자동으로 표시등이 꺼지며 뒷좌석
조절을 할 수 있습니다.
•B타입
동승석 전·후 위치(1) 및 각도(2)를 조절할 수 있
습니다.
OHI036081OHI036081
OHI036080OHI036080
▶시트 모드 조절
●휴식 모드
스위치(1)을 누르면 아래와 같이 동승석 시트
가 움직이고 뒷좌석 시트가 움직입니다.
•동승석
1. 시트 앞으로 이동, 시트 백 앞으로 이동,
헤드레스트 아래로 이동
2. 헤드레스트 뒤로 이동, 시트 쿠션 아래로 이동
3. 시트 전체 높이 아래로 이동
•뒷좌석
- 세단, 리무진 3인승
1. 어깨 부 경사 조절(시트 백) 뒤로 이동,
헤드레스트 뒤로 이동, 헤드레스트 아래
로 이동
2. 시트 앞으로 이동, 시트 쿠션 위로 이동,
허리지지대 하단 돌출
- 리무진 2인승
1. 어깨 부 경사 조절(시트 백) 뒤로 이동,
헤드레스트 뒤로 이동, 헤드레스트 아래
로 이동
2. 시트 앞으로 이동, 시트 쿠션 위로 이동,
허리지지대 하단 돌출
3. 다리 받침대 위로 이동 및 앞으로 슬라이드
주 의
휴식 모드 버튼은 아래의 경우 작동하지 않
습니다.
- 동승석에 사람이 앉아 있을 경우
- 동승석에 무거운 물건이 놓여져 있을 경우
- 동승석의 도어가 열려있을 경우
- 동승석 안전벨트가 채워져 있을 경우
00세단세단
00리무진리무진
