Page 291 of 652

3-178
Удобные компоненты для транспортного средства

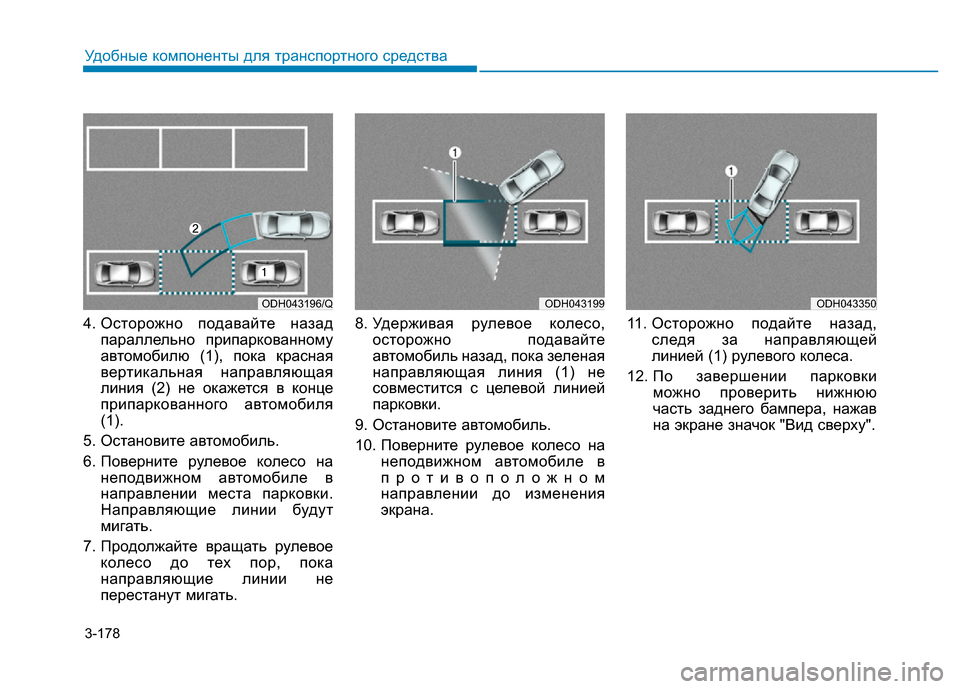

4. Осторожно подавайте назад
параллельно припаркованному
автомобилю (1), пока красная
вертикальная направляющая
линия (2) не окажется в конце
припаркованного автомобиля
(1).
5. Остановите автомобиль.
6. Поверните рулевое колесо на
неподвижном автомобиле в
направлении места парковки.
Направляющие линии будут
мигать.
7. Продолжайте вращать рулевое
колесо до тех пор, пока
направляющие линии не
перестанут мигать.8. Удерживая рулевое колесо,
осторожно подавайте
автомобиль назад, пока зеленая
направляющая линия (1) не
совместится с целевой линией
парковки.
9. Остановите автомобиль.
10. Поверните рулевое колесо на
неподвижном автомобиле в
противоположном
направлении до изменения
экрана.11. Осторожно подайте назад,
следя за направляющей
линией (1) рулевого колеса.
12. По завершении парковки
можно проверить нижнюю
часть заднего бампера, нажав
на экране значок "Вид сверху".
ODH043199ODH043350ODH043196/Q
Page 292 of 652

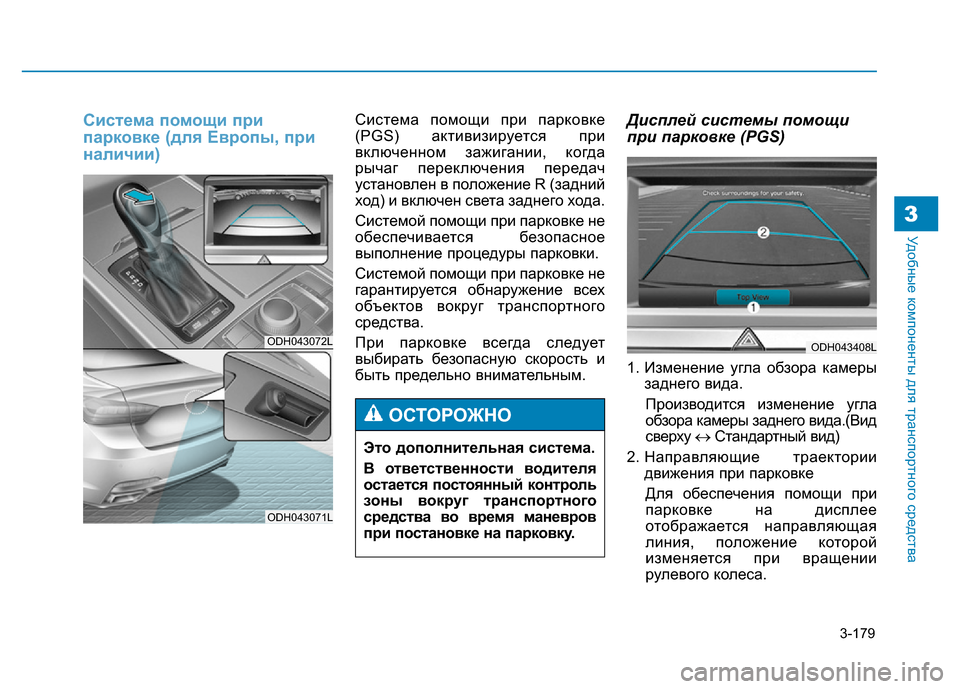

3-179
Удобные компоненты для транспортного средства3
Система помощи при
парковке (для Европы, при
наличии)Система помощи при парковке
(PGS) активизируется при
включенном зажигании, когда
рычаг переключения передач
установлен в положение R (задний
ход) и включен света заднего хода.
Системой помощи при парковке не
обеспечивается безопасное
выполнение процедуры парковки.
Системой помощи при парковке не
гарантируется обнаружение всех
объектов вокруг транспортного
средства.
При парковке всегда следует
выбирать безопасную скорость и
быть предельно внимательным.Дисплей системы помощи
при парковке (PGS)
1. Изменение угла обзора камеры
заднего вида.
Производится изменение угла
обзора камеры заднего вида.(Вид
сверху ↔ Стандартный вид)
2. Направляющие траектории
движения при парковке
Для обеспечения помощи при
парковке на дисплее
отображается направляющая
линия, положение которой
изменяется при вращении
рулевого колеса.
ODH043072L
ODH043071L
ODH043408L
Это дополнительная система.
В ответственности водителя
остается постоянный контроль
зоны вокруг транспортного
средства во время маневров
при постановке на парковку.
ОСТОРОЖНО
Page 293 of 652

3-180
Удобные компоненты для транспортного средства

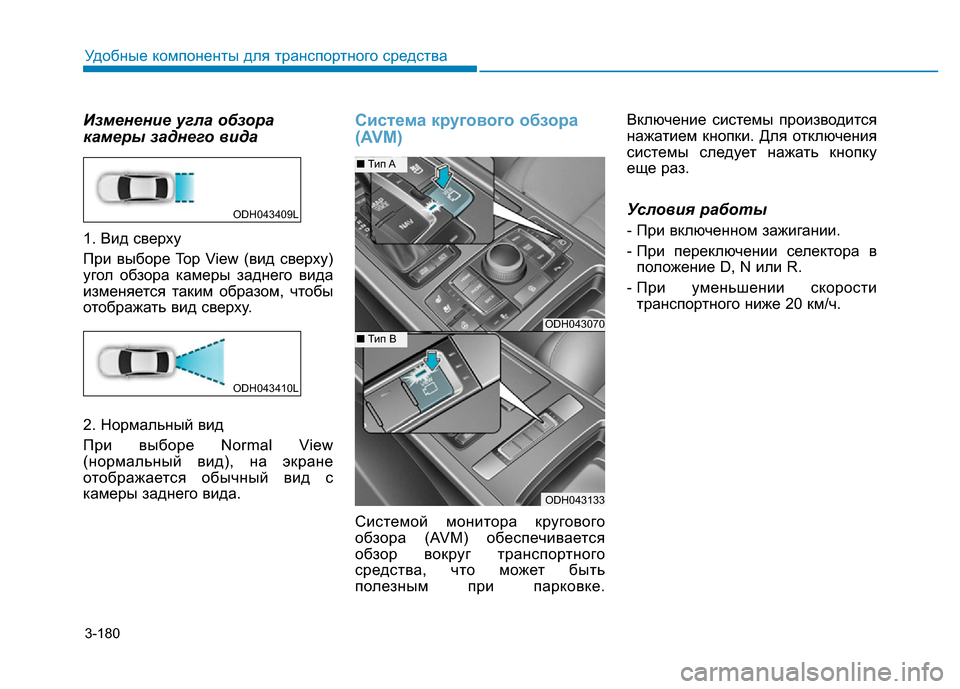

Изменение угла обзора
камеры заднего вида
1. Вид сверху
При выборе Top View (вид сверху)
угол обзора камеры заднего вида
изменяется таким образом, чтобы
отображать вид сверху.
2. Нормальный вид
При выборе Normal View
(нормальный вид), на экране
отображается обычный вид с
камеры заднего вида.
Система кругового обзора
(AVM)
Системой монитора кругового
обзора (AVM) обеспечивается
обзор вокруг транспортного
средства, что может быть
полезным при парковке.Включение системы производится
нажатием кнопки. Для отключения
системы следует нажать кнопку
еще раз.
Условия работы
- При включенном зажигании.
- При переключении селектора в
положение D, N или R.
- При уменьшении скорости
транспортного ниже 20 км/ч.
ODH043070
ODH043133
■Тип A
■Тип B
ODH043409L
ODH043410L
Page 294 of 652

3-181
Удобные компоненты для транспортного средства3

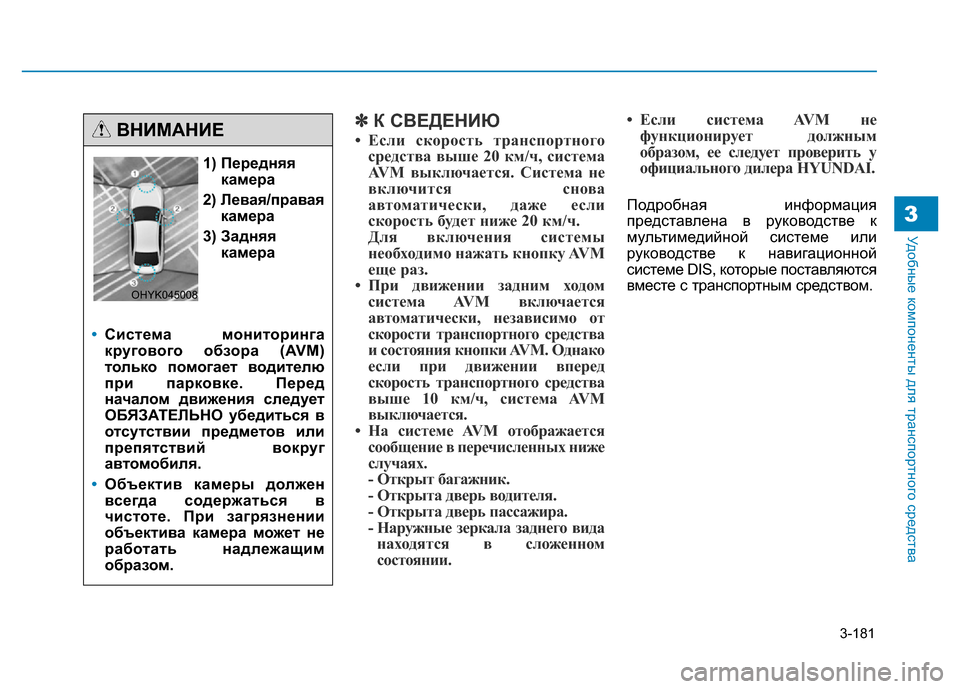

✽К СВЕДЕНИЮ
• Если скорость транспортного
средства выше 20 км/ч, система
AVM выключается. Система не
включится снова
автоматически, даже если
скорость будет ниже 20 км/ч.
Для включения системы
необходимо нажать кнопку AVM
еще раз.
• При движении задним ходом
система AVM включается
автоматически, независимо от
скорости транспортного средства
и состояния кнопки AVM. Однако
если при движении вперед
скорость транспортного средства
выше 10 км/ч, система AVM
выключается.
• На системе AVM отображается
сообщение в перечисленных ниже
случаях.
- Открыт багажник.
- Открыта дверь водителя.
- Открыта дверь пассажира.
- Наружные зеркала заднего вида
находятся в сложенном
состоянии.• Если система AVM не
функционирует должным
образом, ее следует проверить у
официального дилера HYUNDAI.
Подробная информация
представлена в руководстве к
мультимедийной системе или
руководстве к навигационной
системе DIS, которые поставляются
вместе с транспортным средством. 1) Передняя
камера
2) Левая/правая
камера
3) Задняя
камера
•Система мониторинга
кругового обзора (AVM)
только помогает водителю
при парковке. Перед
началом движения следует
ОБЯЗАТЕЛЬНО убедиться в
отсутствии предметов или
препятствий вокруг
автомобиля.
•Объектив камеры должен
всегда содержаться в
чистоте. При загрязнении
объектива камера может не
работать надлежащим
образом.
ВНИМАНИЕ
OHYK045008
Page 295 of 652

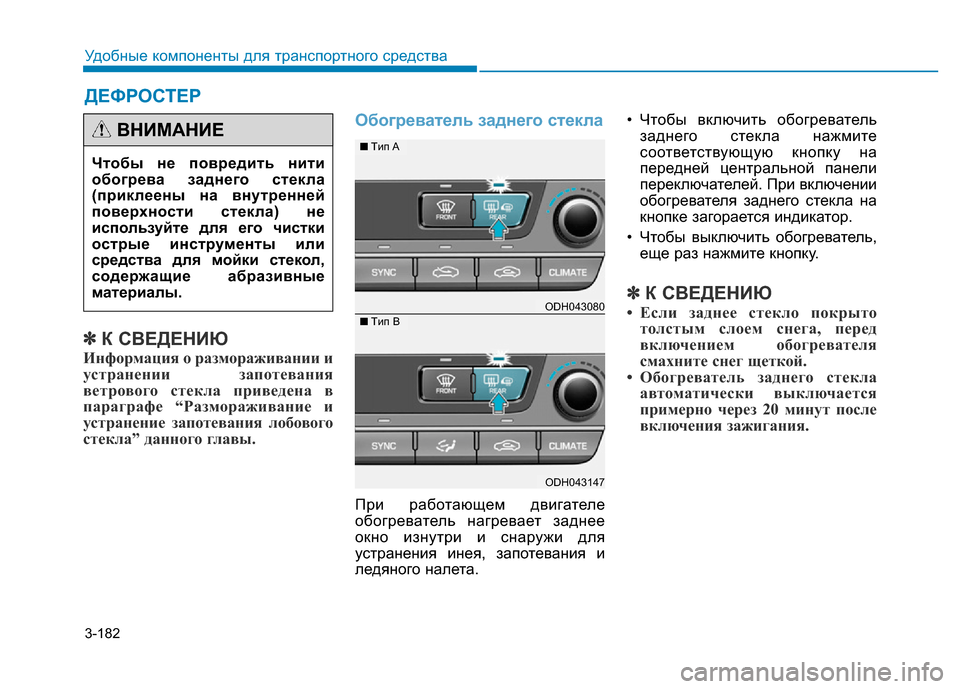

3-182
Удобные компоненты для транспортного средства
✽К СВЕДЕНИЮ
Информация о размораживании и
устранении запотевания
ветрового стекла приведена в
параграфе “Размораживание и
устранение запотевания лобового
стекла” данного главы.
Обогреватель заднего стекла
При работающем двигателе
обогреватель нагревает заднее
окно изнутри и снаружи для
устранения инея, запотевания и
ледяного налета.• Чтобы включить обогреватель
заднего стекла нажмите
соответствующую кнопку на
передней центральной панели
переключателей. При включении
обогревателя заднего стекла на
кнопке загорается индикатор.
• Чтобы выключить обогреватель,
еще раз нажмите кнопку.
✽К СВЕДЕНИЮ
• Если заднее стекло покрыто
толстым слоем снега, перед
включением обогревателя
смахните снег щеткой.
• Обогреватель заднего стекла
автоматически выключается
примерно через 20 минут после
включения зажигания.
ДЕФРОСТЕР
Чтобы не повредить нити
обогрева заднего стекла
(приклеены на внутренней
поверхности стекла) не
используйте для его чистки
острые инструменты или
средства для мойки стекол,
содержащие абразивные
материалы.
ВНИМАНИЕ
ODH043080
ODH043147
■Tип A
■Tип B
Page 296 of 652

3-183
Удобные компоненты для транспортного средства3

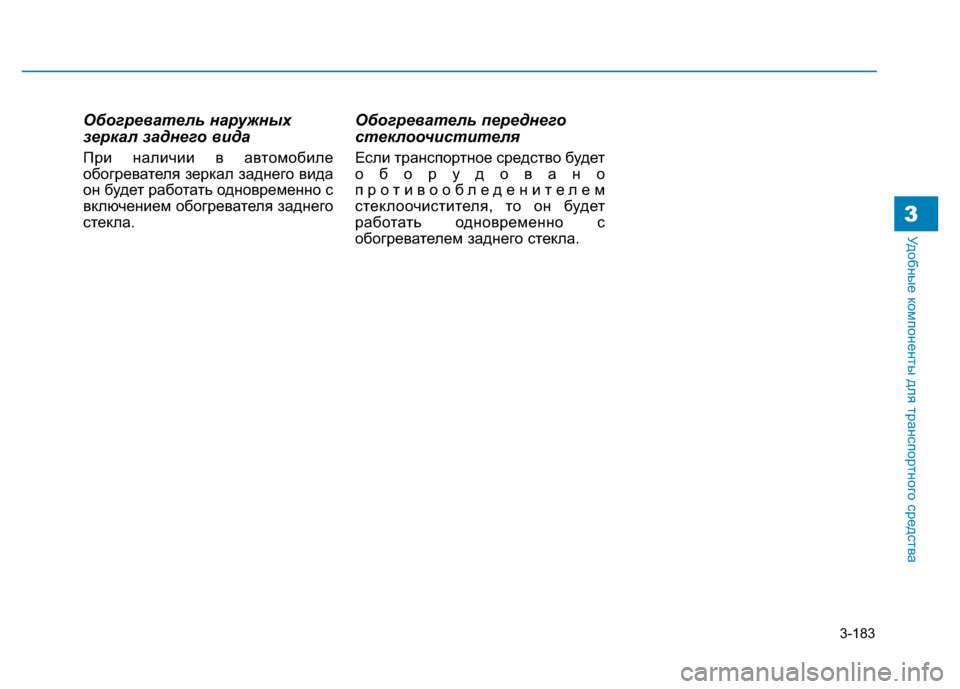

Обогреватель наружных
зеркал заднего вида
При наличии в автомобиле
обогревателя зеркал заднего вида
он будет работать одновременно с
включением обогревателя заднего
стекла.
Обогреватель переднего
стеклоочистителя
Если транспортное средство будет
оборудовано
противообледенителем
стеклоочистителя, то он будет
работать одновременно с
обогревателем заднего стекла.
Page 297 of 652

3-184
Удобные компоненты для транспортного средства

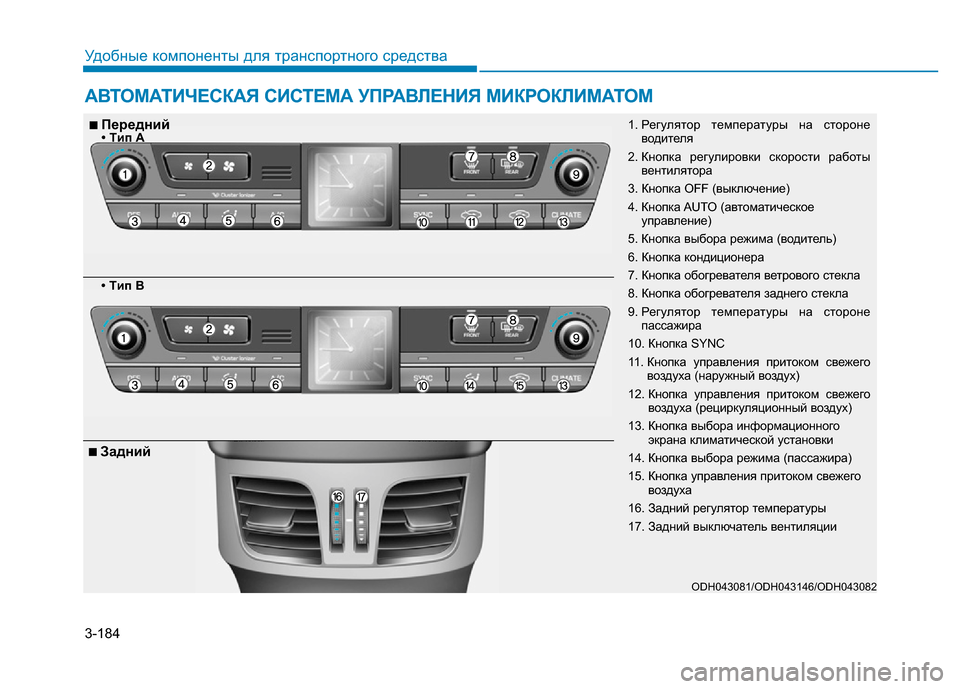

АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ
ODH043081/ODH043146/ODH043082
1. Регулятор температуры на стороне
водителя
2. Кнопка регулировки скорости работы
вентилятора
3. Кнопка OFF (выключение)
4. Кнопка AUTO (автоматическое
управление)
5. Кнопка выбора режима (водитель)
6. Кнопка кондиционера
7. Кнопка обогревателя ветрового стекла
8. Кнопка обогревателя заднего стекла
9. Регулятор температуры на стороне
пассажира
10. Кнопка SYNC
11. Кнопка управления притоком свежего
воздуха (наружный воздух)
12. Кнопка управления притоком свежего
воздуха (рециркуляционный воздух)
13. Кнопка выбора информационного
экрана климатической установки
14. Кнопка выбора режима (пассажира)
15. Кнопка управления притоком свежего
воздуха
16. Задний регулятор температуры
17. Задний выключатель вентиляции■Передний• Tип A
• Tип B
■6➀➡"
Page 298 of 652

3-185
Удобные компоненты для транспортного средства3

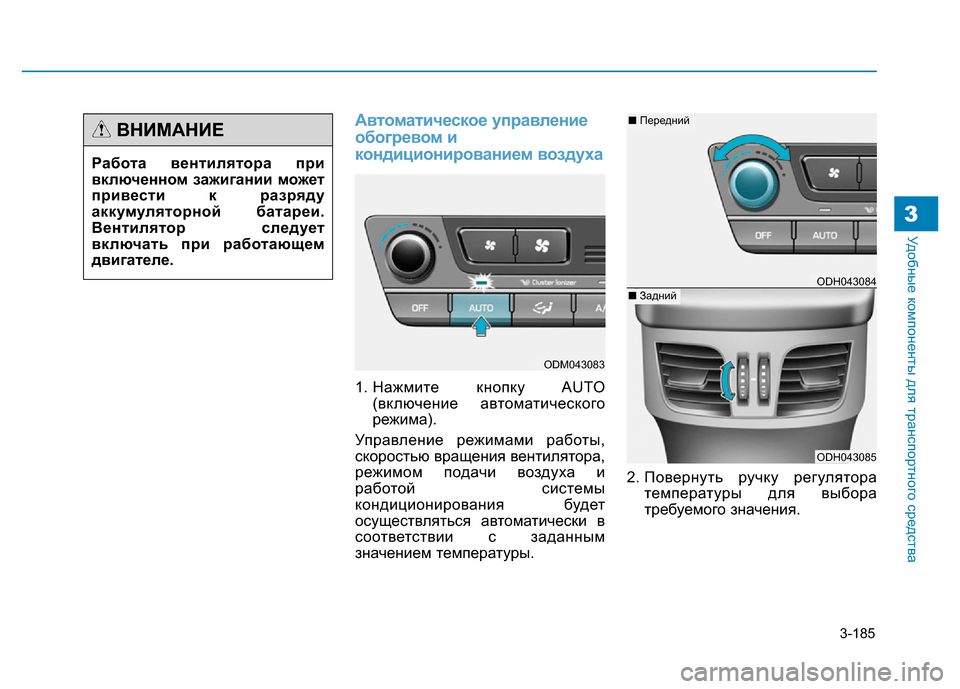

Автоматическое управление
обогревом и
кондиционированием воздуха
1. Нажмите кнопку AUTO
(включение автоматического
режима).
Управление режимами работы,
скоростью вращения вентилятора,
режимом подачи воздуха и
работой системы
кондиционирования будет
осуществляться автоматически в
соответствии с заданным
значением температуры.2. Повернуть ручку регулятора
температуры для выбора
требуемого значения. Работа вентилятора при
включенном зажигании может
привести к разряду
аккумуляторной батареи.
Вентилятор следует
включать при работающем
двигателе.
ВНИМАНИЕ
ODM043083
ODH043084
ODH043085
■Передний
■Задний
Page 299 of 652

3-186
Удобные компоненты для транспортного средства

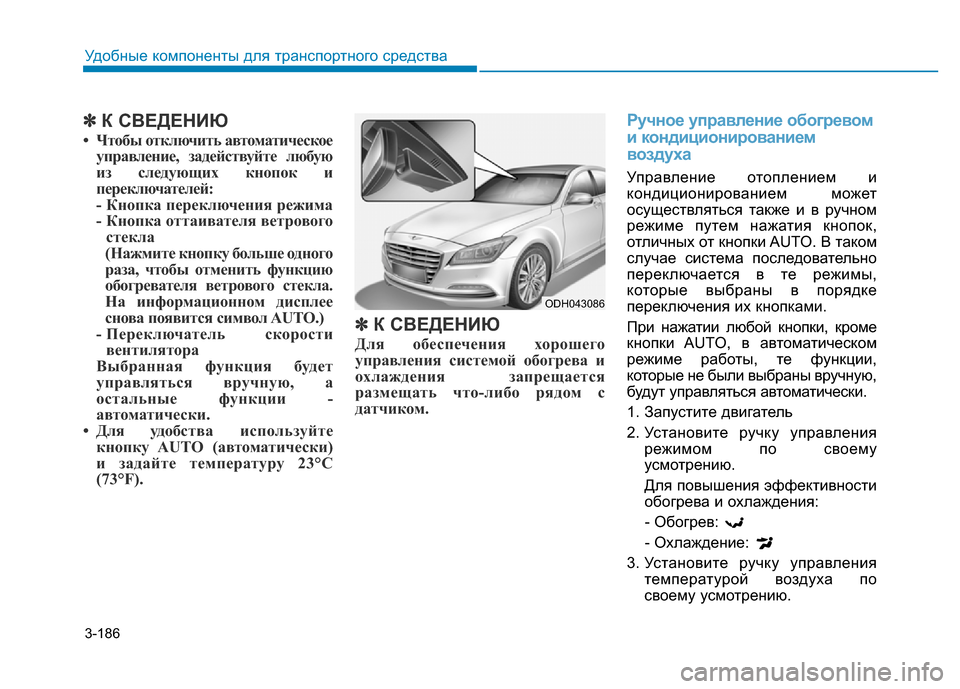

✽К СВЕДЕНИЮ
• Чтобы отключить автоматическое
управление, задействуйте любую
из следующих кнопок и
переключателей:
- Кнопка переключения режима
- Кнопка оттаивателя ветрового
стекла
(Нажмите кнопку больше одного
раза, чтобы отменить функцию
обогревателя ветрового стекла.
На информационном дисплее
снова появится символ AUTO.)
- Переключатель скорости
вентилятора
Выбранная функция будет
управляться вручную, а
остальные функции -
автоматически.
• Для удобства используйте
кнопку AUTO (автоматически)
и задайте температуру 23°C
(73°F).
✽К СВЕДЕНИЮ
Для обеспечения хорошего
управления системой обогрева и
охлаждения запрещается
размещать что-либо рядом с
датчиком.
Ручное управление обогревом
и кондиционированием
воздуха
Управление отоплением и
кондиционированием может
осуществляться также и в ручном
режиме путем нажатия кнопок,
отличных от кнопки AUTO. В таком
случае система последовательно
переключается в те режимы,
которые выбраны в порядке
переключения их кнопками.
При нажатии любой кнопки, кроме
кнопки AUTO, в автоматическом
режиме работы, те функции,
которые не были выбраны вручную,
будут управляться автоматически.
1. Запустите двигатель
2. Установите ручку управления
режимом по своему
усмотрению.
Для повышения эффективности
обогрева и охлаждения:
- Обогрев:
- Охлаждение:
3. Установите ручку управления
температурой воздуха по
своему усмотрению.
ODH043086
Page 300 of 652

3-187
Удобные компоненты для транспортного средства3

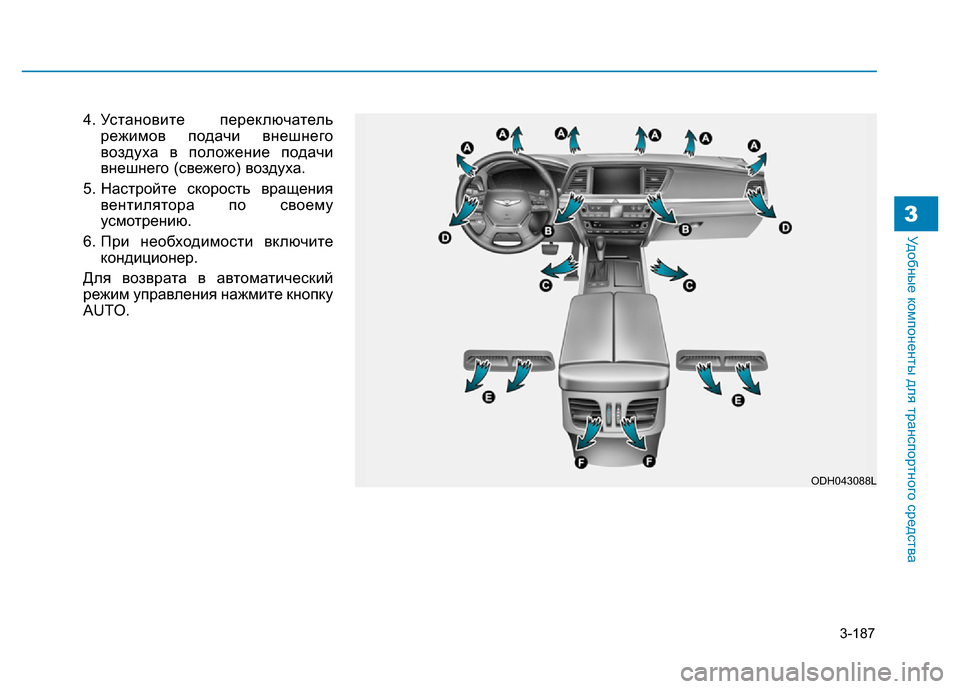

4. Установите переключатель
режимов подачи внешнего
воздуха в положение подачи
внешнего (свежего) воздуха.
5. Настройте скорость вращения
вентилятора по своему
усмотрению.
6. При необходимости включите
кондиционер.
Для возврата в автоматический
режим управления нажмите кнопку
AUTO.
ODH043088L
