Page 31 of 357
313
Sicherheitssysteme Ihres Fahrzeugs

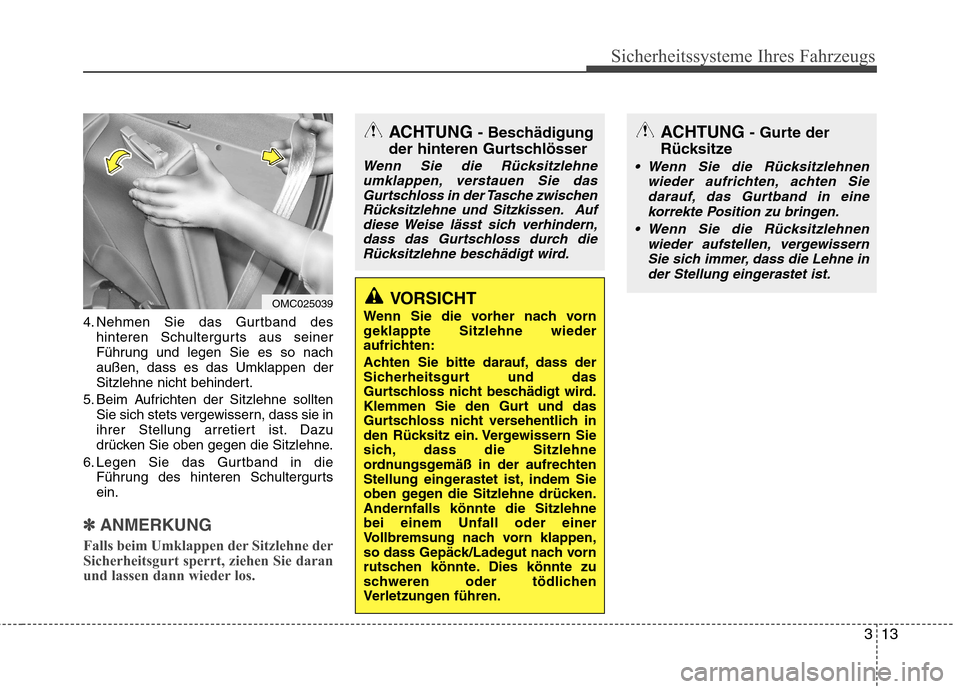

4. Nehmen Sie das Gurtband deshinteren Schultergurts aus seiner
Führung und legen Sie es so nachaußen, dass es das Umklappen der
Sitzlehne nicht behindert.
5. Beim Aufrichten der Sitzlehne sollten Sie sich stets vergewissern, dass sie in
ihrer Stellung arretiert ist. Dazu
drücken Sie oben gegen die Sitzlehne.
6. Legen Sie das Gurtband in die Führung des hinteren Schultergurtsein.
✽✽ ANMERKUNG
Falls beim Umklappen der Sitzlehne der
Sicherheitsgurt sperrt, ziehen Sie daran
und lassen dann wieder los.
OMC025039
ACHTUNG - Beschädigung
der hinteren Gurtschlösser
Wenn Sie die Rücksitzlehne umklappen, verstauen Sie das Gurtschloss in der Tasche zwischenRücksitzlehne und Sitzkissen. Aufdiese Weise lässt sich verhindern, dass das Gurtschloss durch dieRücksitzlehne beschädigt wird.
ACHTUNG - Gurte der
Rücksitze
Wenn Sie die Rücksitzlehnen wieder aufrichten, achten Sie
darauf, das Gurtband in einekorrekte Position zu bringen.
Wenn Sie die Rücksitzlehnen wieder aufstellen, vergewissern
Sie sich immer, dass die Lehne inder Stellung eingerastet ist.
VORSICHT
Wenn Sie die vorher nach vorn
geklappte Sitzlehne wieder
aufrichten:
Achten Sie bitte darauf, dass der
Sicherheitsgurt und das
Gurtschloss nicht beschädigt wird.
Klemmen Sie den Gurt und das
Gurtschloss nicht versehentlich in
den Rücksitz ein. Vergewissern Sie
sich, dass die Sitzlehne
ordnungsgemäß in der aufrechten
Stellung eingerastet ist, indem Sie
oben gegen die Sitzlehne drücken.Andernfalls könnte die Sitzlehnebei einem Unfall oder einer
Vollbremsung nach vorn klappen,
so dass Gepäck/Ladegut nach vorn
rutschen könnte. Dies könnte zu
schweren oder tödlichen
Verletzungen führen.
Page 32 of 357
Sicherheitssysteme Ihres Fahrzeugs
14
3

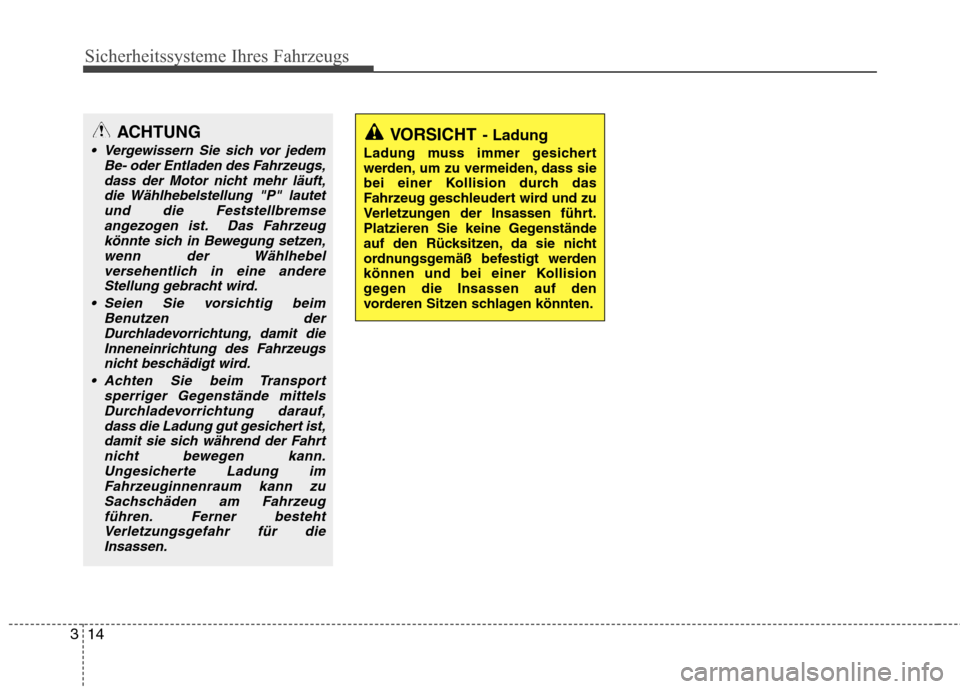

VORSICHT - Ladung
Ladung muss immer gesichert
werden, um zu vermeiden, dass sie
bei einer Kollision durch das
Fahrzeug geschleudert wird und zu
Verletzungen der Insassen führt.
Platzieren Sie keine Gegenstände
auf den Rücksitzen, da sie nicht
ordnungsgemäß befestigt werden
können und bei einer Kollision
gegen die Insassen auf den
vorderen Sitzen schlagen könnten.ACHTUNG
Vergewissern Sie sich vor jedem Be- oder Entladen des Fahrzeugs,
dass der Motor nicht mehr läuft,die Wählhebelstellung "P" lautetund die Feststellbremse angezogen ist. Das Fahrzeug
könnte sich in Bewegung setzen,wenn der Wählhebel versehentlich in eine andere
Stellung gebracht wird.
Seien Sie vorsichtig beim Benutzen derDurchladevorrichtung, damit dieInneneinrichtung des Fahrzeugs
nicht beschädigt wird.
Achten Sie beim Transport sperriger Gegenstände mittelsDurchladevorrichtung darauf, dass die Ladung gut gesichert ist,
damit sie sich während der Fahrtnicht bewegen kann.Ungesicherte Ladung imFahrzeuginnenraum kann zu
Sachschäden am Fahrzeugführen. Ferner bestehtVerletzungsgefahr für die Insassen.
Page 33 of 357
315
Sicherheitssysteme Ihres Fahrzeugs

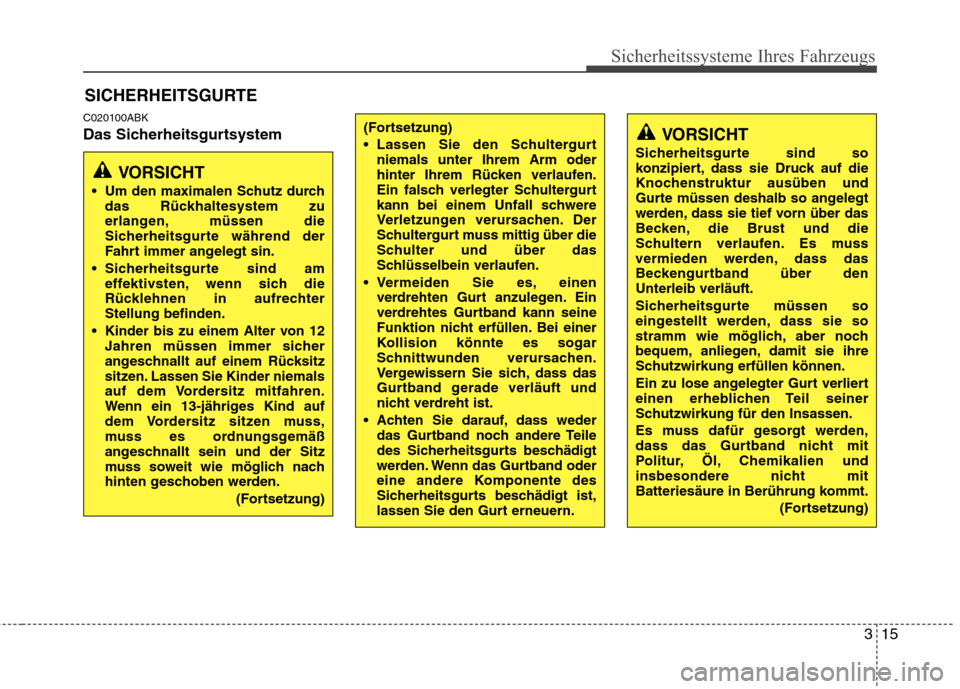

C020100ABK
Das SicherheitsgurtsystemSICHERHEITSGURTE
VORSICHT
Um den maximalen Schutz durch das Rückhaltesystem zu
erlangen, müssen die
Sicherheitsgurte während der
Fahrt immer angelegt sin.
Sicherheitsgurte sind am effektivsten, wenn sich die
Rücklehnen in aufrechterStellung befinden.
Kinder bis zu einem Alter von 12 Jahren müssen immer sicher
angeschnallt auf einem Rücksitz
sitzen. Lassen Sie Kinder niemals
auf dem Vordersitz mitfahren.
Wenn ein 13-jähriges Kind auf
dem Vordersitz sitzen muss,
muss es ordnungsgemäß
angeschnallt sein und der Sitz
muss soweit wie möglich nach
hinten geschoben werden.
(Fortsetzung)
VORSICHT
Sicherheitsgurte sind so
konzipiert, dass sie Druck auf die
Knochenstruktur ausüben und
Gurte müssen deshalb so angelegt
werden, dass sie tief vorn über das
Becken, die Brust und die
Schultern verlaufen. Es muss
vermieden werden, dass das
Beckengurtband über denUnterleib verläuft.
Sicherheitsgurte müssen so
eingestellt werden, dass sie so
stramm wie möglich, aber noch
bequem, anliegen, damit sie ihre
Schutzwirkung erfüllen können.
Ein zu lose angelegter Gurt verliert
einen erheblichen Teil seiner
Schutzwirkung für den Insassen.
Es muss dafür gesorgt werden,
dass das Gurtband nicht mit
Politur, Öl, Chemikalien und
insbesondere nicht mit
Batteriesäure in Berührung kommt.
(Fortsetzung)(Fortsetzung)
Lassen Sie den Schultergurtniemals unter Ihrem Arm oder
hinter Ihrem Rücken verlaufen.
Ein falsch verlegter Schultergurt
kann bei einem Unfall schwere
Verletzungen verursachen. Der
Schultergurt muss mittig über die
Schulter und über das
Schlüsselbein verlaufen.
Vermeiden Sie es, einen verdrehten Gurt anzulegen. Ein
verdrehtes Gurtband kann seine
Funktion nicht erfüllen. Bei einer
Kollision könnte es sogar
Schnittwunden verursachen.
Vergewissern Sie sich, dass das
Gurtband gerade verläuft und
nicht verdreht ist.
Achten Sie darauf, dass weder das Gurtband noch andere Teile
des Sicherheitsgurts beschädigt
werden. Wenn das Gurtband oder
eine andere Komponente des
Sicherheitsgurts beschädigt ist,
lassen Sie den Gurt erneuern.
Page 34 of 357
Sicherheitssysteme Ihres Fahrzeugs
16
3
C020101ABK-EE

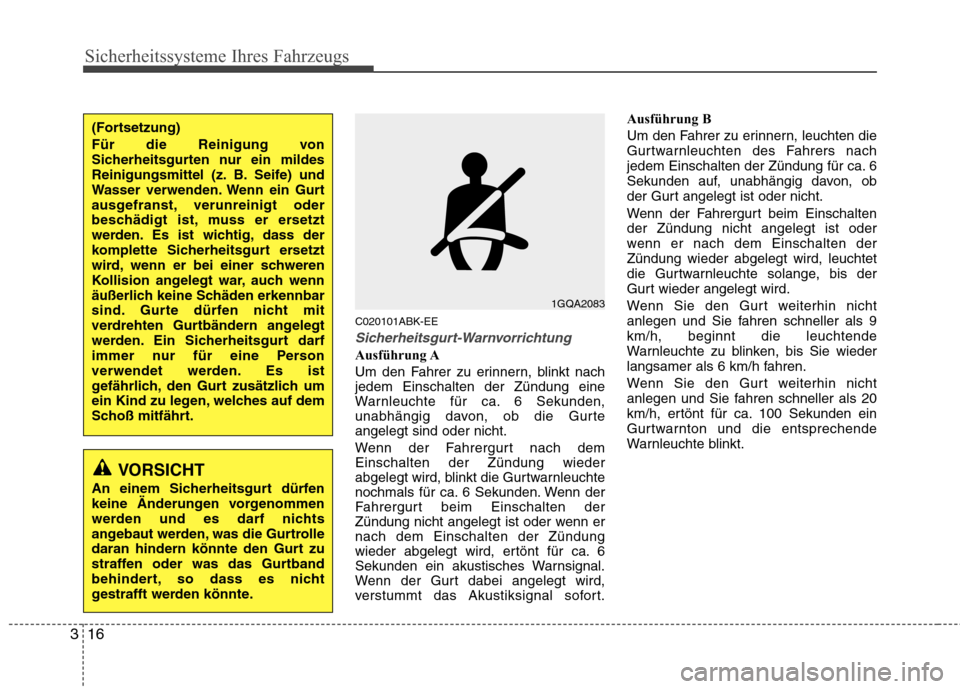

Sicherheitsgurt-Warnvorrichtung
Ausführung A
Um den Fahrer zu erinnern, blinkt nach jedem Einschalten der Zündung eine
Warnleuchte für ca. 6 Sekunden,
unabhängig davon, ob die Gurteangelegt sind oder nicht.
Wenn der Fahrergurt nach dem Einschalten der Zündung wieder
abgelegt wird, blinkt die Gurtwarnleuchte
nochmals für ca. 6 Sekunden. Wenn der
Fahrergurt beim Einschalten der
Zündung nicht angelegt ist oder wenn ernach dem Einschalten der Zündung
wieder abgelegt wird, ertönt für ca. 6
Sekunden ein akustisches Warnsignal.
Wenn der Gurt dabei angelegt wird,
verstummt das Akustiksignal sofort. Ausführung B
Um den Fahrer zu erinnern, leuchten die
Gurtwarnleuchten des Fahrers nach
jedem Einschalten der Zündung für ca. 6
Sekunden auf, unabhängig davon, ob
der Gurt angelegt ist oder nicht.
Wenn der Fahrergurt beim Einschalten der Zündung nicht angelegt ist oder
wenn er nach dem Einschalten derZündung wieder abgelegt wird, leuchtet
die Gurtwarnleuchte solange, bis der
Gurt wieder angelegt wird.
Wenn Sie den Gurt weiterhin nicht
anlegen und Sie fahren schneller als 9km/h, beginnt die leuchtende
Warnleuchte zu blinken, bis Sie wieder
langsamer als 6 km/h fahren.
Wenn Sie den Gurt weiterhin nicht
anlegen und Sie fahren schneller als 20
km/h, ertönt für ca. 100 Sekunden ein
Gurtwarnton und die entsprechende
Warnleuchte blinkt.
(Fortsetzung)
Für die Reinigung von
Sicherheitsgurten nur ein mildes
Reinigungsmittel (z. B. Seife) und
Wasser verwenden. Wenn ein Gurt
ausgefranst, verunreinigt oder
beschädigt ist, muss er ersetzt
werden. Es ist wichtig, dass der
komplette Sicherheitsgurt ersetzt
wird, wenn er bei einer schweren
Kollision angelegt war, auch wenn
äußerlich keine Schäden erkennbar
sind. Gurte dürfen nicht mit
verdrehten Gurtbändern angelegt
werden. Ein Sicherheitsgurt darf
immer nur für eine Person
verwendet werden. Es ist
gefährlich, den Gurt zusätzlich um
ein Kind zu legen, welches auf dem
Schoß mitfährt.
VORSICHT
An einem Sicherheitsgurt dürfen
keine Änderungen vorgenommen
werden und es darf nichts
angebaut werden, was die Gurtrolle
daran hindern könnte den Gurt zu
straffen oder was das Gurtband
behindert, so dass es nicht
gestrafft werden könnte.
1GQA2083
Page 35 of 357
317
Sicherheitssysteme Ihres Fahrzeugs
C020102AFD

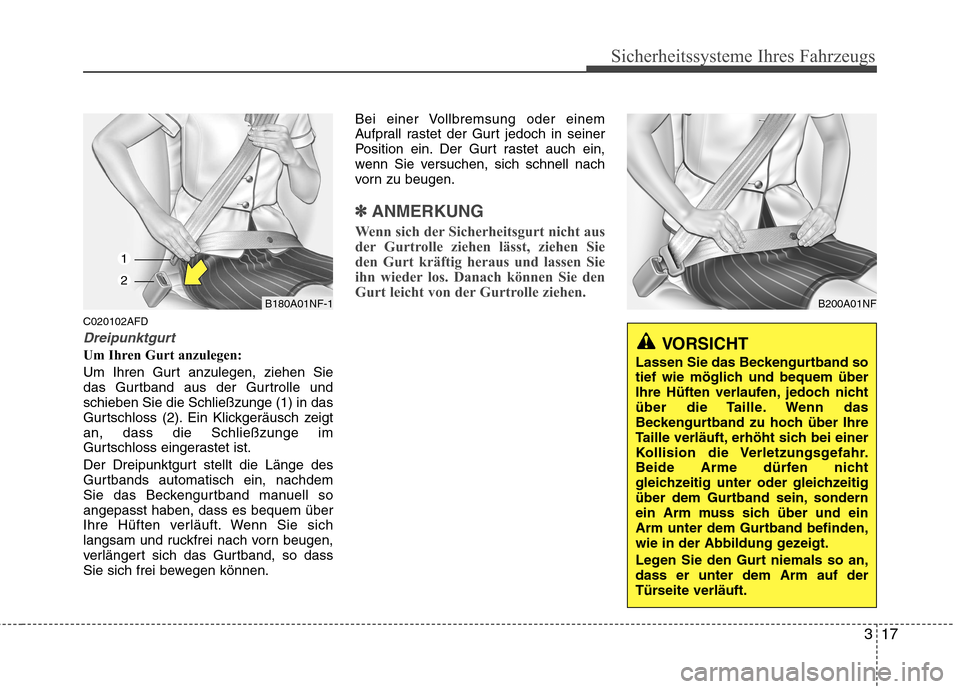

Dreipunktgurt
Um Ihren Gurt anzulegen:
Um Ihren Gurt anzulegen, ziehen Sie
das Gurtband aus der Gurtrolle undschieben Sie die Schließzunge (1) in das
Gurtschloss (2). Ein Klickgeräusch zeigtan, dass die Schließzunge im
Gurtschloss eingerastet ist.
Der Dreipunktgurt stellt die Länge des
Gurtbands automatisch ein, nachdem
Sie das Beckengurtband manuell soangepasst haben, dass es bequem über
Ihre Hüften verläuft. Wenn Sie sich
langsam und ruckfrei nach vorn beugen,
verlängert sich das Gurtband, so dass
Sie sich frei bewegen können.Bei einer Vollbremsung oder einem
Aufprall rastet der Gurt jedoch in seiner
Position ein. Der Gurt rastet auch ein,
wenn Sie versuchen, sich schnell nach
vorn zu beugen.
✽✽
ANMERKUNG
Wenn sich der Sicherheitsgurt nicht aus
der Gurtrolle ziehen lässt, ziehen Sie
den Gurt kräftig heraus und lassen Sie
ihn wieder los. Danach können Sie den
Gurt leicht von der Gurtrolle ziehen.
B180A01NF-1
1
2
B200A01NF
VORSICHT
Lassen Sie das Beckengurtband so
tief wie möglich und bequem über
Ihre Hüften verlaufen, jedoch nicht
über die Taille. Wenn das
Beckengurtband zu hoch über Ihre
Taille verläuft, erhöht sich bei einer
Kollision die Verletzungsgefahr.
Beide Arme dürfen nicht
gleichzeitig unter oder gleichzeitig
über dem Gurtband sein, sondern
ein Arm muss sich über und ein
Arm unter dem Gurtband befinden,
wie in der Abbildung gezeigt.
Legen Sie den Gurt niemals so an, dass er unter dem Arm auf der
Türseite verläuft.
Page 36 of 357
Sicherheitssysteme Ihres Fahrzeugs
18
3

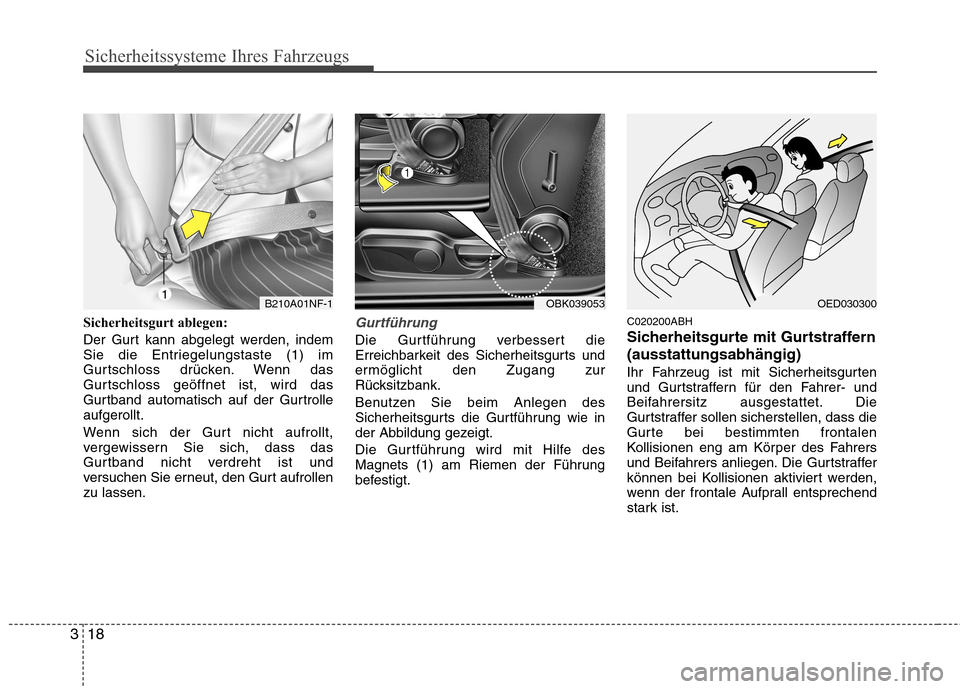

Sicherheitsgurt ablegen:
Der Gurt kann abgelegt werden, indem
Sie die Entriegelungstaste (1) im
Gurtschloss drücken. Wenn das
Gurtschloss geöffnet ist, wird das
Gurtband automatisch auf der Gurtrolleaufgerollt.
Wenn sich der Gurt nicht aufrollt,
vergewissern Sie sich, dass das
Gurtband nicht verdreht ist und
versuchen Sie erneut, den Gurt aufrollenzu lassen.Gurtführung
Die Gurtführung verbessert die
Erreichbarkeit des Sicherheitsgurts und
ermöglicht den Zugang zur
Rücksitzbank.
Benutzen Sie beim Anlegen des
Sicherheitsgurts die Gurtführung wie in
der Abbildung gezeigt.
Die Gurtführung wird mit Hilfe des
Magnets (1) am Riemen der Führung
befestigt. C020200ABH
Sicherheitsgurte mit Gurtstraffern (ausstattungsabhängig)
Ihr Fahrzeug ist mit Sicherheitsgurten
und Gurtstraffern für den Fahrer- und
Beifahrersitz ausgestattet. Die
Gurtstraffer sollen sicherstellen, dass die
Gurte bei bestimmten frontalen
Kollisionen eng am Körper des Fahrers
und Beifahrers anliegen. Die Gurtstraffer
können bei Kollisionen aktiviert werden,
wenn der frontale Aufprall entsprechend
stark ist.
B210A01NF-11OBK039053OED030300
Page 37 of 357
319
Sicherheitssysteme Ihres Fahrzeugs

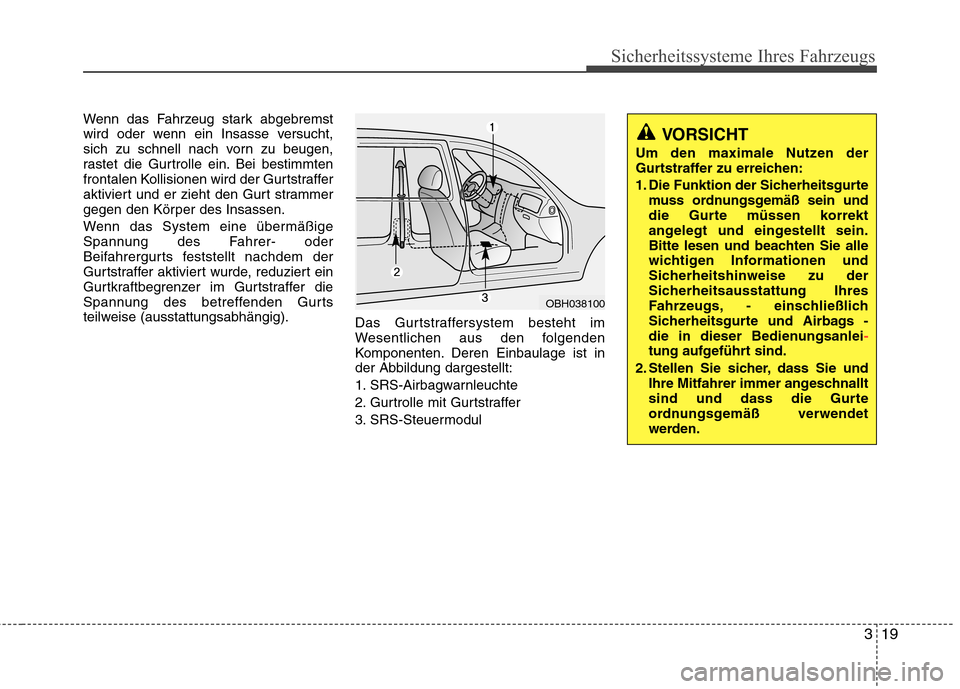

Wenn das Fahrzeug stark abgebremst
wird oder wenn ein Insasse versucht,
sich zu schnell nach vorn zu beugen,
rastet die Gurtrolle ein. Bei bestimmten
frontalen Kollisionen wird der Gurtstraffer
aktiviert und er zieht den Gurt strammer
gegen den Körper des Insassen.
Wenn das System eine übermäßige
Spannung des Fahrer- oder
Beifahrergurts feststellt nachdem der
Gurtstraffer aktiviert wurde, reduziert ein
Gurtkraftbegrenzer im Gurtstraffer die
Spannung des betreffenden Gurts
teilweise (ausstattungsabhängig).Das Gurtstraffersystem besteht im
Wesentlichen aus den folgenden
Komponenten. Deren Einbaulage ist in
der Abbildung dargestellt:
1. SRS-Airbagwarnleuchte
2. Gurtrolle mit Gurtstraffer
3. SRS-Steuermodul
OBH038100
VORSICHT
Um den maximale Nutzen der
Gurtstraffer zu erreichen:
1. Die Funktion der Sicherheitsgurte muss ordnungsgemäß sein und
die Gurte müssen korrekt
angelegt und eingestellt sein.
Bitte lesen und beachten Sie alle
wichtigen Informationen und
Sicherheitshinweise zu der
Sicherheitsausstattung Ihres
Fahrzeugs, - einschließlich
Sicherheitsgurte und Airbags -
die in dieser Bedienungsanlei
-tung aufgeführt sind.
2. Stellen Sie sicher, dass Sie und Ihre Mitfahrer immer angeschnallt
sind und dass die Gurte
ordnungsgemäß verwendet
werden.
Page 38 of 357

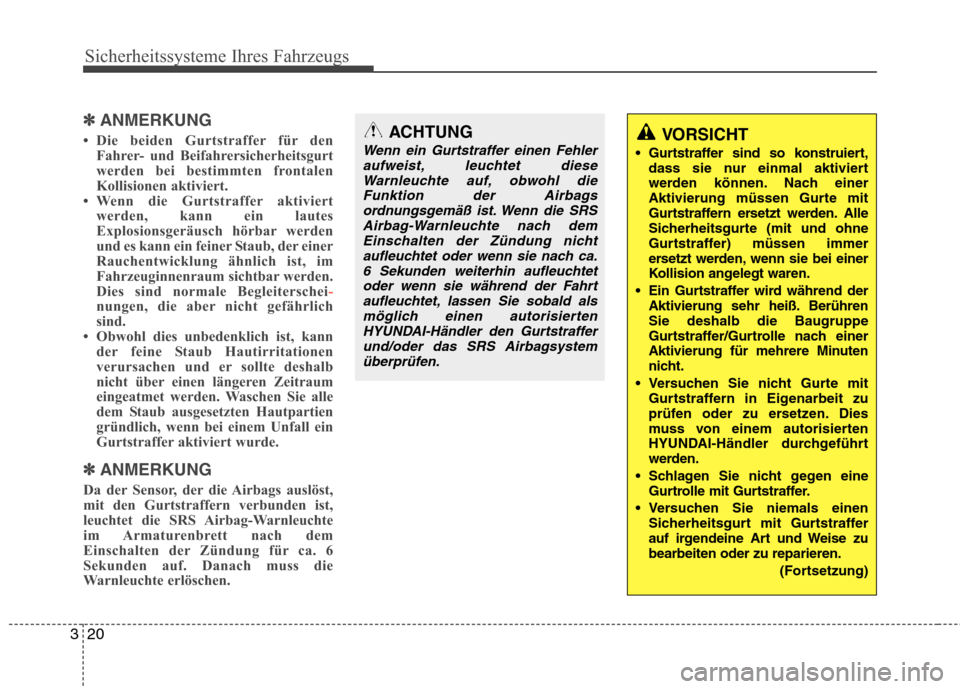

Sicherheitssysteme Ihres Fahrzeugs
20
3
✽✽
ANMERKUNG
Die beiden Gurtstraffer für den Fahrer- und Beifahrersicherheitsgurt
werden bei bestimmten frontalen
Kollisionen aktiviert.
Wenn die Gurtstraffer aktiviert
werden, kann ein lautes
Explosionsgeräusch hörbar werden
und es kann ein feiner Staub, der einer
Rauchentwicklung ähnlich ist, im
Fahrzeuginnenraum sichtbar werden.
Dies sind normale Begleiterschei
-nungen, die aber nicht gefährlich
sind.
Obwohl dies unbedenklich ist, kann
der feine Staub Hautirritationen
verursachen und er sollte deshalb
nicht über einen längeren Zeitraum
eingeatmet werden. Waschen Sie alle
dem Staub ausgesetzten Hautpartien
gründlich, wenn bei einem Unfall ein
Gurtstraffer aktiviert wurde.
✽
✽ ANMERKUNG
Da der Sensor, der die Airbags auslöst,
mit den Gurtstraffern verbunden ist,
leuchtet die SRS Airbag-Warnleuchte
im Armaturenbrett nach dem
Einschalten der Zündung für ca. 6
Sekunden auf. Danach muss die
Warnleuchte erlöschen.
ACHTUNG
Wenn ein Gurtstraffer einen Fehler aufweist, leuchtet diese
Warnleuchte auf, obwohl dieFunktion der Airbagsordnungsgemäß ist. Wenn die SRS Airbag-Warnleuchte nach dem
Einschalten der Zündung nichtaufleuchtet oder wenn sie nach ca.6 Sekunden weiterhin aufleuchtet
oder wenn sie während der Fahrtaufleuchtet, lassen Sie sobald alsmöglich einen autorisiertenHYUNDAI-Händler den Gurtstraffer
und/oder das SRS Airbagsystemüberprüfen.VORSICHT
Gurtstraffer sind so konstruiert, dass sie nur einmal aktiviert
werden können. Nach einer
Aktivierung müssen Gurte mit
Gurtstraffern ersetzt werden. Alle
Sicherheitsgurte (mit und ohne
Gurtstraffer) müssen immer
ersetzt werden, wenn sie bei einer
Kollision angelegt waren.
Ein Gurtstraffer wird während der Aktivierung sehr heiß. BerührenSie deshalb die Baugruppe
Gurtstraffer/Gurtrolle nach einer
Aktivierung für mehrere Minuten
nicht.
Versuchen Sie nicht Gurte mit Gurtstraffern in Eigenarbeit zu
prüfen oder zu ersetzen. Dies
muss von einem autorisierten
HYUNDAI-Händler durchgeführt
werden.
Schlagen Sie nicht gegen eine Gurtrolle mit Gurtstraffer.
Versuchen Sie niemals einen Sicherheitsgurt mit Gurtstraffer
auf irgendeine Art und Weise zubearbeiten oder zu reparieren.
(Fortsetzung)
Page 39 of 357

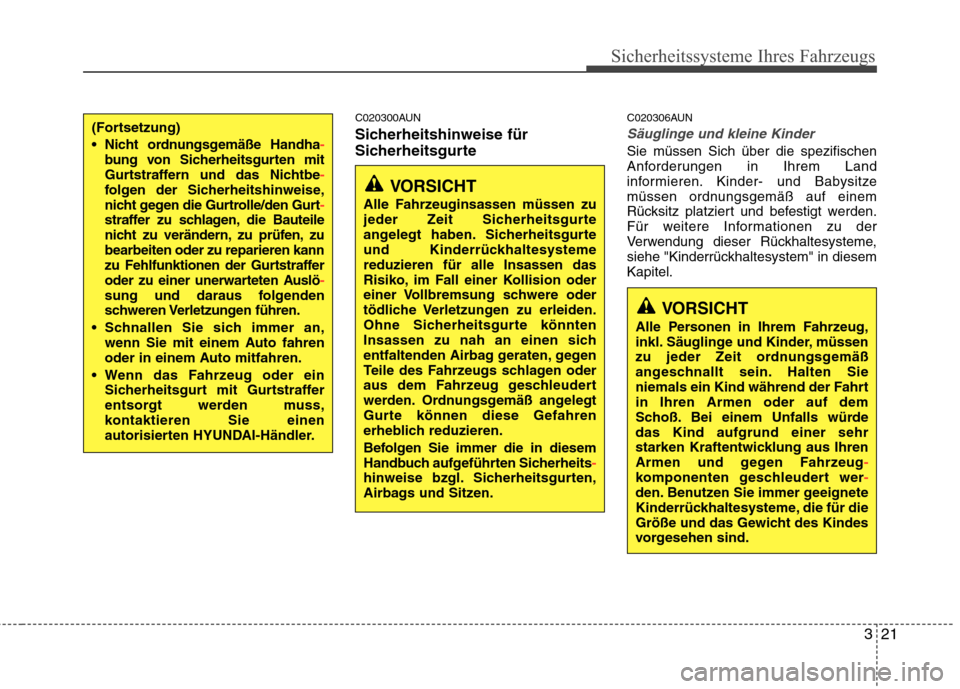

321
Sicherheitssysteme Ihres Fahrzeugs
C020300AUN
Sicherheitshinweise für
SicherheitsgurteC020306AUN
Säuglinge und kleine Kinder
Sie müssen Sich über die spezifischen
Anforderungen in Ihrem Land
informieren. Kinder- und Babysitze
müssen ordnungsgemäß auf einem
Rücksitz platziert und befestigt werden.
Für weitere Informationen zu der
Verwendung dieser Rückhaltesysteme,
siehe "Kinderrückhaltesystem" in diesemKapitel.
(Fortsetzung)
Nicht ordnungsgemäße Handha
-bung von Sicherheitsgurten mit
Gurtstraffern und das Nichtbe-folgen der Sicherheitshinweise,
nicht gegen die Gurtrolle/den Gurt-straffer zu schlagen, die Bauteile
nicht zu verändern, zu prüfen, zubearbeiten oder zu reparieren kann
zu Fehlfunktionen der Gurtstraffer
oder zu einer unerwarteten Auslö
-sung und daraus folgenden
schweren Verletzungen führen.
Schnallen Sie sich immer an, wenn Sie mit einem Auto fahren
oder in einem Auto mitfahren.
Wenn das Fahrzeug oder ein Sicherheitsgurt mit Gurtstraffer
entsorgt werden muss,
kontaktieren Sie einen
autorisierten HYUNDAI-Händler.
VORSICHT
Alle Fahrzeuginsassen müssen zu
jeder Zeit Sicherheitsgurte
angelegt haben. Sicherheitsgurte
und Kinderrückhaltesystemereduzieren für alle Insassen das
Risiko, im Fall einer Kollision oder
einer Vollbremsung schwere oder
tödliche Verletzungen zu erleiden.
Ohne Sicherheitsgurte könnten
Insassen zu nah an einen sich
entfaltenden Airbag geraten, gegen
Teile des Fahrzeugs schlagen oder
aus dem Fahrzeug geschleudert
werden. Ordnungsgemäß angelegt
Gurte können diese Gefahren
erheblich reduzieren.
Befolgen Sie immer die in diesem
Handbuch aufgeführten Sicherheits
-hinweise bzgl. Sicherheitsgurten,
Airbags und Sitzen.
VORSICHT
Alle Personen in Ihrem Fahrzeug,
inkl. Säuglinge und Kinder, müssen
zu jeder Zeit ordnungsgemäß
angeschnallt sein. Halten Sie
niemals ein Kind während der Fahrtin Ihren Armen oder auf dem
Schoß. Bei einem Unfalls würdedas Kind aufgrund einer sehr
starken Kraftentwicklung aus Ihren
Armen und gegen Fahrzeug
-komponenten geschleudert wer-den. Benutzen Sie immer geeignete
Kinderrückhaltesysteme, die für die
Größe und das Gewicht des Kindes
vorgesehen sind.
Page 40 of 357

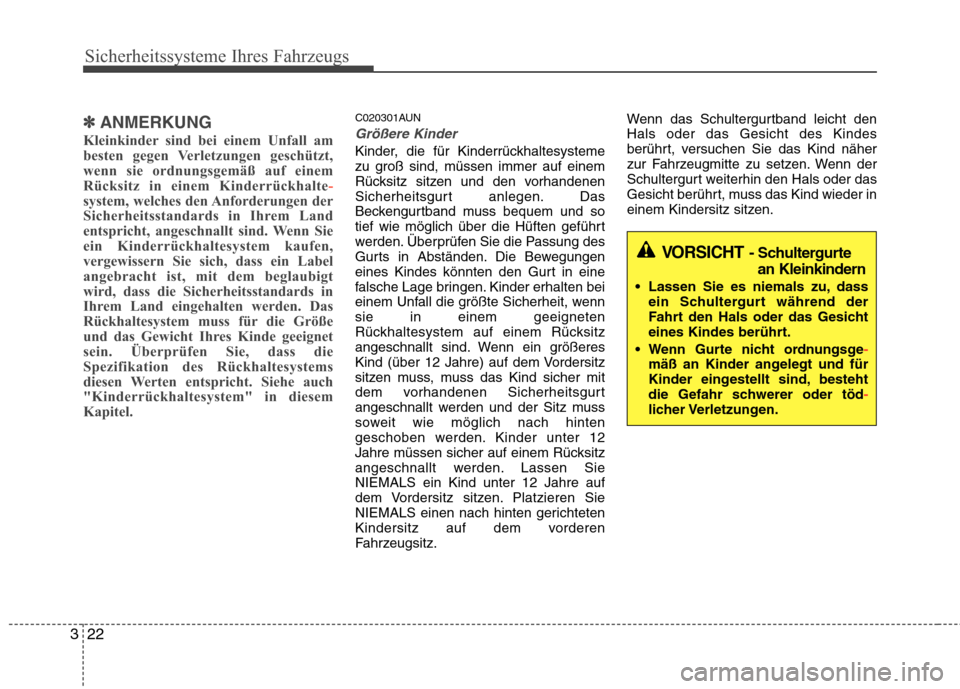

Sicherheitssysteme Ihres Fahrzeugs
22
3
VORSICHT - Schultergurte
an Kleinkindern
Lassen Sie es niemals zu, dass ein Schultergurt während der
Fahrt den Hals oder das Gesicht
eines Kindes berührt.
Wenn Gurte nicht ordnungsge
-mäß an Kinder angelegt und für
Kinder eingestellt sind, besteht
die Gefahr schwerer oder töd
-licher Verletzungen.
✽✽ ANMERKUNG
Kleinkinder sind bei einem Unfall am
besten gegen Verletzungen geschützt,
wenn sie ordnungsgemäß auf einem
Rücksitz in einem Kinderrückhalte
-system, welches den Anforderungen der
Sicherheitsstandards in Ihrem Land
entspricht, angeschnallt sind. Wenn Sie
ein Kinderrückhaltesystem kaufen,
vergewissern Sie sich, dass ein Label
angebracht ist, mit dem beglaubigt
wird, dass die Sicherheitsstandards in
Ihrem Land eingehalten werden. Das
Rückhaltesystem muss für die Größe
und das Gewicht Ihres Kinde geeignet
sein. Überprüfen Sie, dass die
Spezifikation des Rückhaltesystems
diesen Werten entspricht. Siehe auch
"Kinderrückhaltesystem" in diesem
Kapitel.
C020301AUN
Größere Kinder
Kinder, die für Kinderrückhaltesysteme
zu groß sind, müssen immer auf einem
Rücksitz sitzen und den vorhandenen
Sicherheitsgurt anlegen. Das
Beckengurtband muss bequem und so
tief wie möglich über die Hüften geführt
werden. Überprüfen Sie die Passung des
Gurts in Abständen. Die Bewegungen
eines Kindes könnten den Gurt in eine
falsche Lage bringen. Kinder erhalten bei
einem Unfall die größte Sicherheit, wennsie in einem geeigneten
Rückhaltesystem auf einem Rücksitz
angeschnallt sind. Wenn ein größeres
Kind (über 12 Jahre) auf dem Vordersitz
sitzen muss, muss das Kind sicher mit
dem vorhandenen Sicherheitsgurt
angeschnallt werden und der Sitz muss
soweit wie möglich nach hinten
geschoben werden. Kinder unter 12
Jahre müssen sicher auf einem Rücksitz
angeschnallt werden. Lassen Sie
NIEMALS ein Kind unter 12 Jahre auf
dem Vordersitz sitzen. Platzieren Sie
NIEMALS einen nach hinten gerichteten
Kindersitz auf dem vorderen
Fahrzeugsitz. Wenn das Schultergurtband leicht denHals oder das Gesicht des Kindes
berührt, versuchen Sie das Kind näher
zur Fahrzeugmitte zu setzen. Wenn der
Schultergurt weiterhin den Hals oder das
Gesicht berührt, muss das Kind wieder in
einem Kindersitz sitzen.
