Page 11 of 357

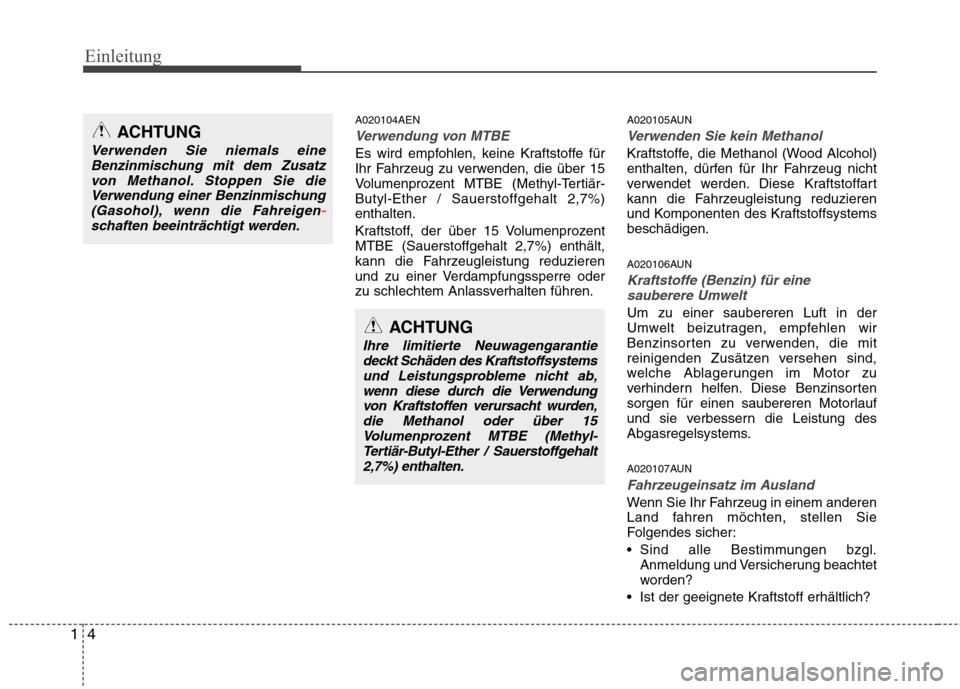

Einleitung
4
1
ACHTUNG
Ihre limitierte Neuwagengarantie
deckt Schäden des Kraftstoffsystemsund Leistungsprobleme nicht ab,
wenn diese durch die Verwendungvon Kraftstoffen verursacht wurden,die Methanol oder über 15Volumenprozent MTBE (Methyl-
Tertiär-Butyl-Ether / Sauerstoffgehalt2,7%) enthalten.
A020104AEN
Verwendung von MTBE
Es wird empfohlen, keine Kraftstoffe für
Ihr Fahrzeug zu verwenden, die über 15
Volumenprozent MTBE (Methyl-Tertiär-Butyl-Ether / Sauerstoffgehalt 2,7%)enthalten.
Kraftstoff, der über 15 Volumenprozent MTBE (Sauerstoffgehalt 2,7%) enthält,
kann die Fahrzeugleistung reduzieren
und zu einer Verdampfungssperre oder
zu schlechtem Anlassverhalten führen. A020105AUN
Verwenden Sie kein Methanol
Kraftstoffe, die Methanol (Wood Alcohol)
enthalten, dürfen für Ihr Fahrzeug nicht
verwendet werden. Diese Kraftstoffart
kann die Fahrzeugleistung reduzieren
und Komponenten des Kraftstoffsystemsbeschädigen.
A020106AUN
Kraftstoffe (Benzin) für eine
sauberere Umwelt
Um zu einer saubereren Luft in der
Umwelt beizutragen, empfehlen wir
Benzinsorten zu verwenden, die mit
reinigenden Zusätzen versehen sind,
welche Ablagerungen im Motor zu
verhindern helfen. Diese Benzinsorten
sorgen für einen saubereren Motorlauf
und sie verbessern die Leistung des
Abgasregelsystems.
A020107AUN
Fahrzeugeinsatz im Ausland
Wenn Sie Ihr Fahrzeug in einem anderen
Land fahren möchten, stellen Sie
Folgendes sicher:
Sind alle Bestimmungen bzgl. Anmeldung und Versicherung beachtet
worden?
Ist der geeignete Kraftstoff erhältlich?
ACHTUNG
Verwenden Sie niemals eine Benzinmischung mit dem Zusatz
von Methanol. Stoppen Sie dieVerwendung einer Benzinmischung(Gasohol), wenn die Fahreigen
-schaften beeinträchtigt werden.
Page 12 of 357
15
Einleitung
A030000AUN

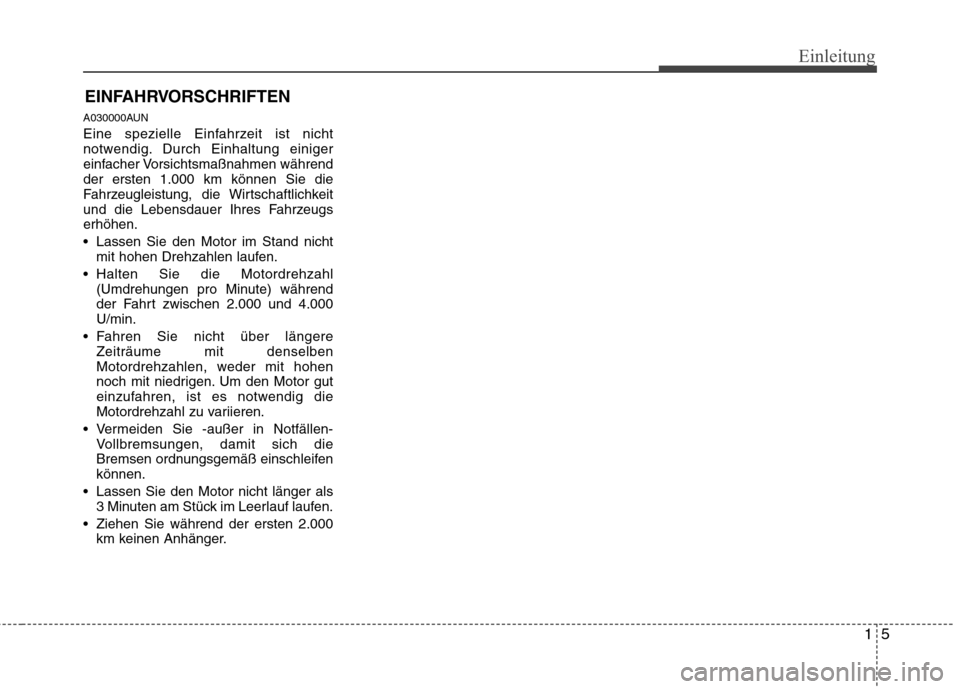

Eine spezielle Einfahrzeit ist nicht
notwendig. Durch Einhaltung einiger
einfacher Vorsichtsmaßnahmen währendder ersten 1.000 km können Sie die
Fahrzeugleistung, die Wirtschaftlichkeit
und die Lebensdauer Ihres Fahrzeugserhöhen.
Lassen Sie den Motor im Stand nichtmit hohen Drehzahlen laufen.
Halten Sie die Motordrehzahl (Umdrehungen pro Minute) während
der Fahrt zwischen 2.000 und 4.000U/min.
Fahren Sie nicht über längere Zeiträume mit denselben
Motordrehzahlen, weder mit hohen
noch mit niedrigen. Um den Motor gut
einzufahren, ist es notwendig die
Motordrehzahl zu variieren.
Vermeiden Sie -außer in Notfällen- Vollbremsungen, damit sich die
Bremsen ordnungsgemäß einschleifenkönnen.
Lassen Sie den Motor nicht länger als 3 Minuten am Stück im Leerlauf laufen.
Ziehen Sie während der ersten 2.000 km keinen Anhänger.
EINFAHRVORSCHRIFTEN
Page 13 of 357

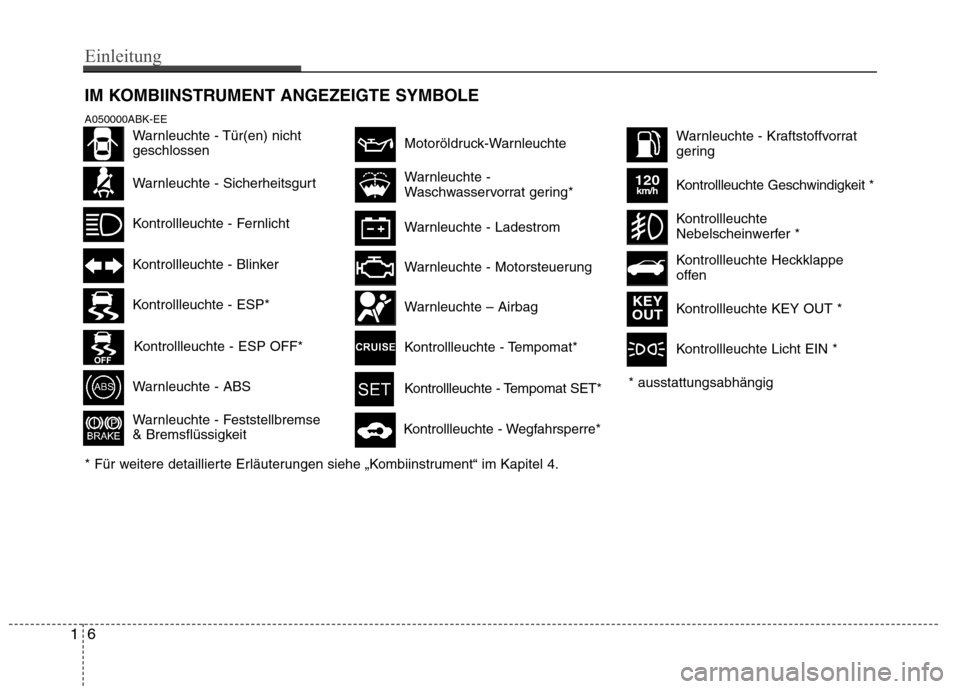

IM KOMBIINSTRUMENT ANGEZEIGTE SYMBOLE* ausstattungsabhängig
A050000ABK-EE
Warnleuchte - Sicherheitsgurt
Kontrollleuchte - Fernlicht
Kontrollleuchte - Blinker
Warnleuchte - ABS
Warnleuchte - Feststellbremse
& Bremsflüssigkeit
Motoröldruck-Warnleuchte
Kontrollleuchte - ESP*
Kontrollleuchte - ESP OFF*
Warnleuchte - Motorsteuerung
Warnleuchte – Airbag
Kontrollleuchte - Tempomat*
Kontrollleuchte - Tempomat SET*
Warnleuchte - Kraftstoffvorrat
gering
* Für weitere detaillierte Erläuterungen siehe „Kombiinstrument“ im Kapitel 4.
Warnleuchte - Ladestrom
Warnleuchte -
Waschwasservorrat gering*
Warnleuchte - Tür(en) nicht geschlossen Kontrollleuchte Geschwindigkeit *
120km/h
Kontrollleuchte KEY OUT *KEY
OUT
Kontrollleuchte Heckklappe
offen
Kontrollleuchte
Nebelscheinwerfer *
Kontrollleuchte Licht EIN *
16
Einleitung
Kontrollleuchte - Wegfahrsperre*
Page 14 of 357
2
Innenausstattung im überblick / 2-2
Armaturenbrett im überblick / 2-3
Motorraum / 2-4
Ihr Fahrzeug im Überblick
Page 15 of 357
Ihr Fahrzeug im Überblick
2
2

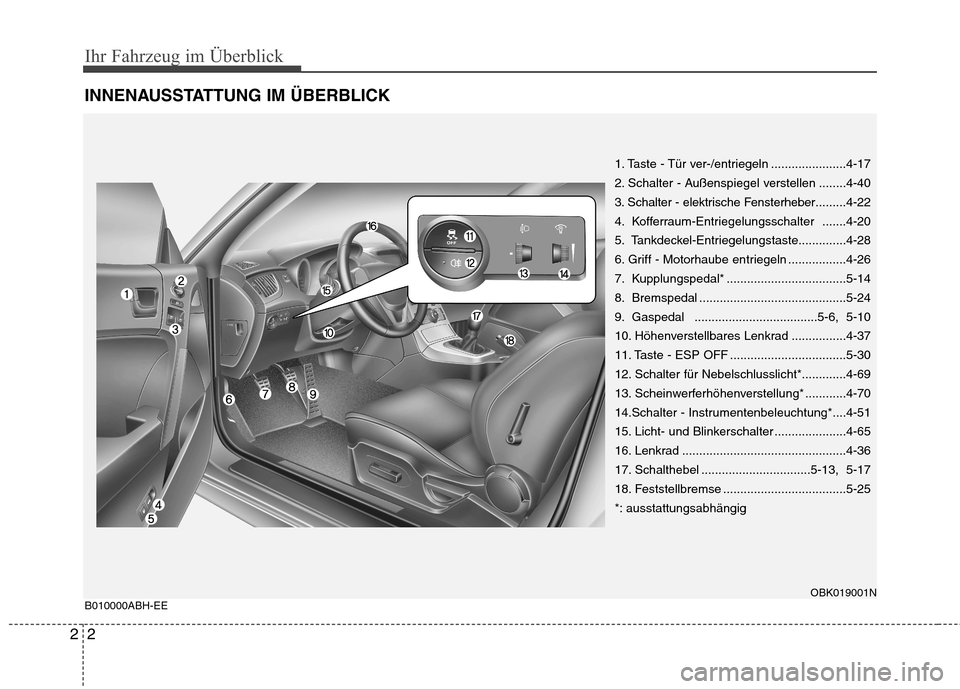

INNENAUSSTATTUNG IM ÜBERBLICK B010000ABH-EE
1. Taste - Tür ver-/entriegeln ......................4-17
2. Schalter - Außenspiegel verstellen ........4-40
3. Schalter - elektrische Fensterheber .........4-22
4. Kofferraum-Entriegelungsschalter .......4-20
5. Tankdeckel-Entriegelungstaste..............4-28
6. Griff - Motorhaube entriegeln .................4-26
7. Kupplungspedal* ...................................5-14
8. Bremspedal ...........................................5-24
9. Gaspedal ....................................5-6, 5-10
10. Höhenverstellbares Lenkrad ................4-37
11. Taste - ESP OFF ..................................5-30
12. Schalter für Nebelschlusslicht*.............4-69
13. Scheinwerferhöhenverstellung* ............4-70
14.Schalter - Instrumentenbeleuchtung*....4-51
15. Licht- und Blinkerschalter .....................4-65
16. Lenkrad ................................................4-36
17. Schalthebel ................................5-13, 5-17
18. Feststellbremse ....................................5-25
*: ausstattungsabhängig
OBK019001N
Page 16 of 357
23
Ihr Fahrzeug im Überblick

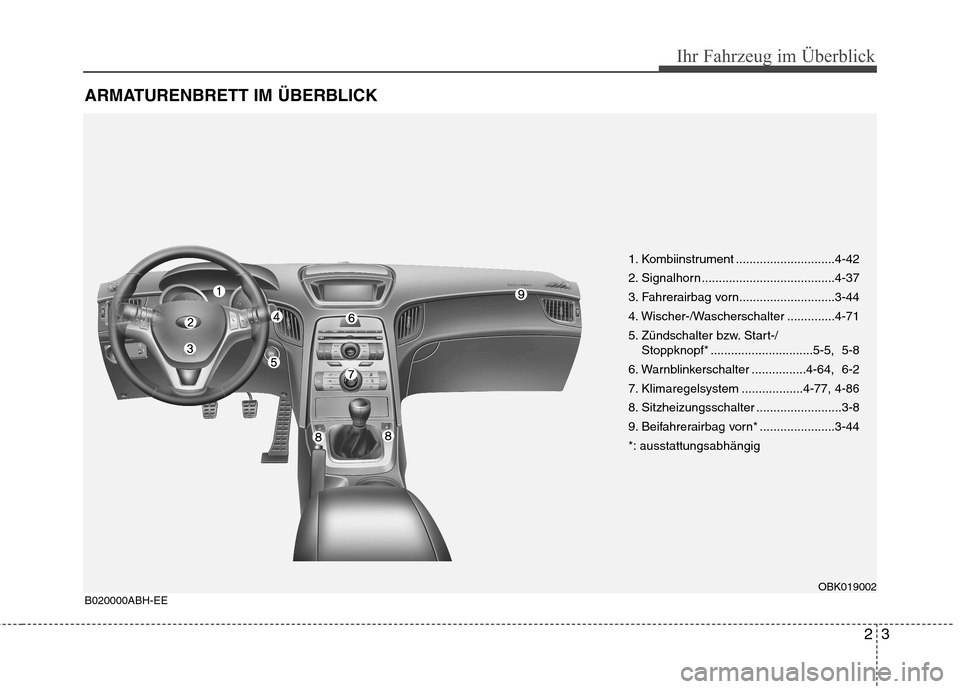

ARMATURENBRETT IM ÜBERBLICK
1. Kombiinstrument .............................4-42
2. Signalhorn .......................................4-37
3. Fahrerairbag vorn............................3-44
4. Wischer-/Wascherschalter ..............4-71
5. Zündschalter bzw. Start-/Stoppknopf* ..............................5-5, 5-8
6. Warnblinkerschalter ................4-64, 6-2
7. Klimaregelsystem ..................4-77, 4-86
8. Sitzheizungsschalter .........................3-8
9. Beifahrerairbag vorn* ......................3-44
*: ausstattungsabhängig
OBK019002
B020000ABH-EE
Page 17 of 357
Ihr Fahrzeug im Überblick
4
2

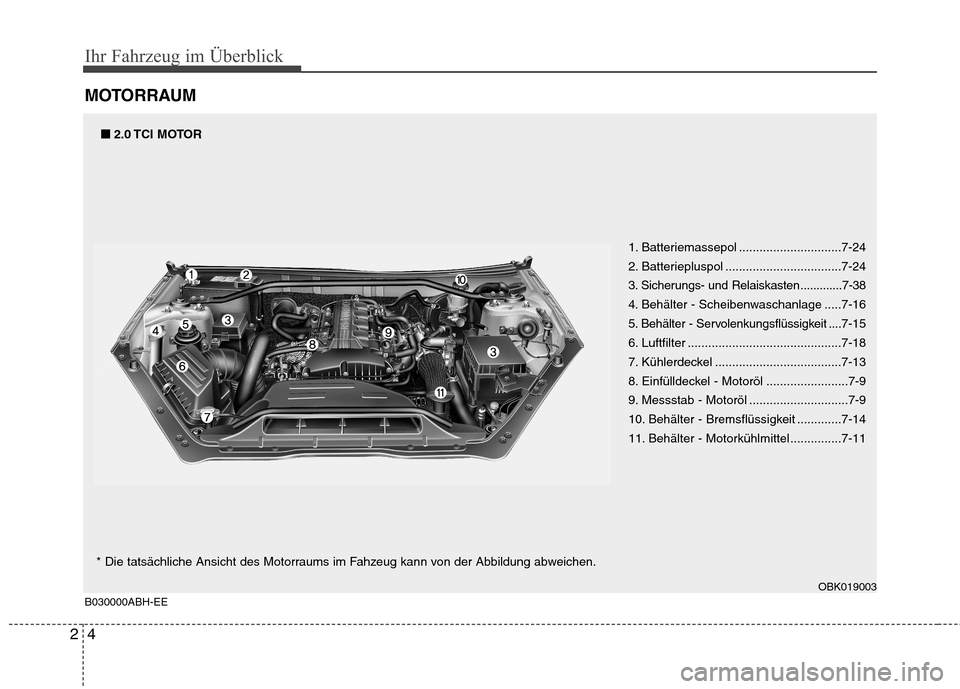

MOTORRAUM
1. Batteriemassepol ..............................7-24
2. Batteriepluspol ..................................7-24
3. Sicherungs- und Relaiskasten .............7-38
4. Behälter - Scheibenwaschanlage .....7-16
5. Behälter - Servolenkungsflüssigkeit .... 7-15
6. Luftfilter .............................................7-18
7. Kühlerdeckel .....................................7-13
8. Einfülldeckel - Motoröl ........................7-9
9. Messstab - Motoröl .............................7-9
10. Behälter - Bremsflüssigkeit .............7-14
11. Behälter - Motorkühlmittel...............7-11
OBK019003
B030000ABH-EE■
■
2.0 TCI MOTOR
* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.
Page 18 of 357
25
Ihr Fahrzeug im Überblick

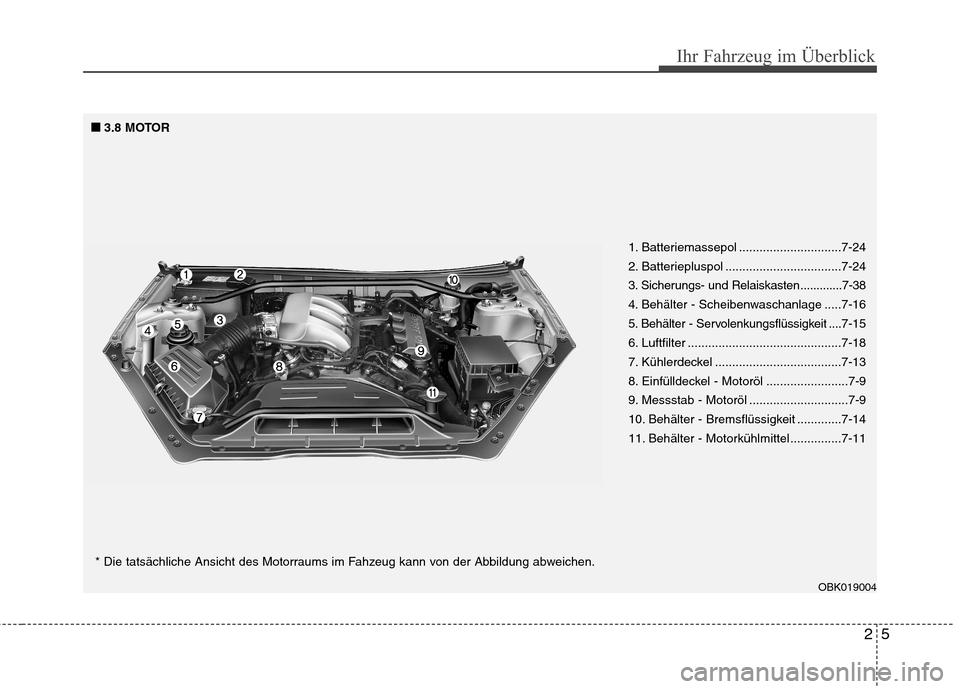

1. Batteriemassepol ..............................7-24
2. Batteriepluspol ..................................7-24
3. Sicherungs- und Relaiskasten .............7-38
4. Behälter - Scheibenwaschanlage .....7-16
5. Behälter - Servolenkungsflüssigkeit ....7-15
6. Luftfilter .............................................7-18
7. Kühlerdeckel .....................................7-13
8. Einfülldeckel - Motoröl ........................7-9
9. Messstab - Motoröl .............................7-9
10. Behälter - Bremsflüssigkeit .............7-14
11. Behälter - Motorkühlmittel...............7-11
■
■
3.8 MOTOR
* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.
OBK019004
Page 19 of 357
3

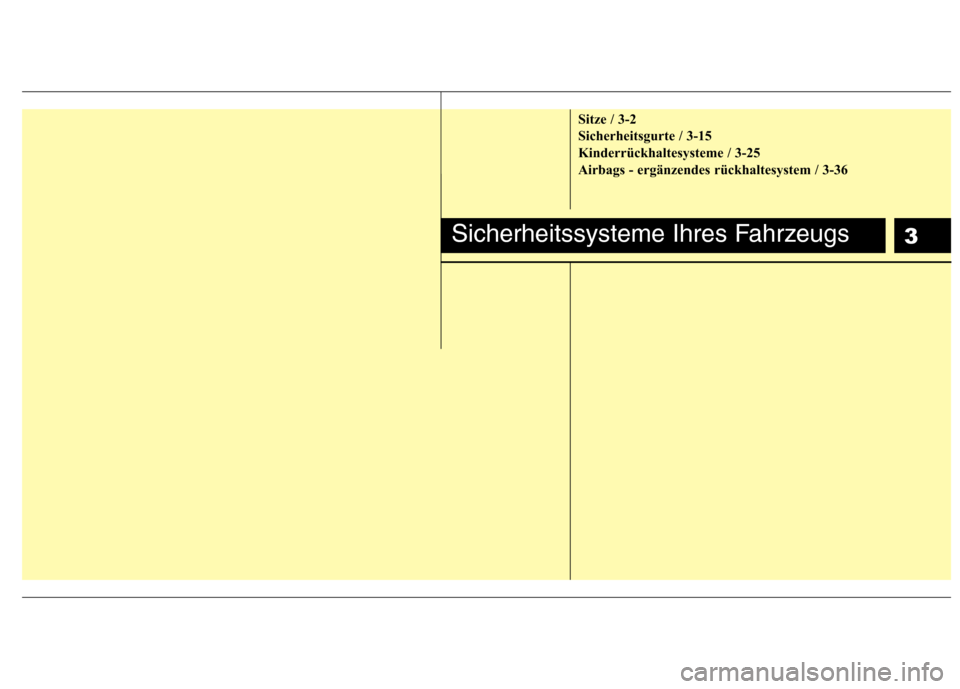

Sitze / 3-2
Sicherheitsgurte / 3-15
Kinderrückhaltesysteme / 3-25
Airbags - ergänzendes rückhaltesystem / 3-36
Sicherheitssysteme Ihres Fahrzeugs
Page 20 of 357
Sicherheitssysteme Ihres Fahrzeugs
2
3

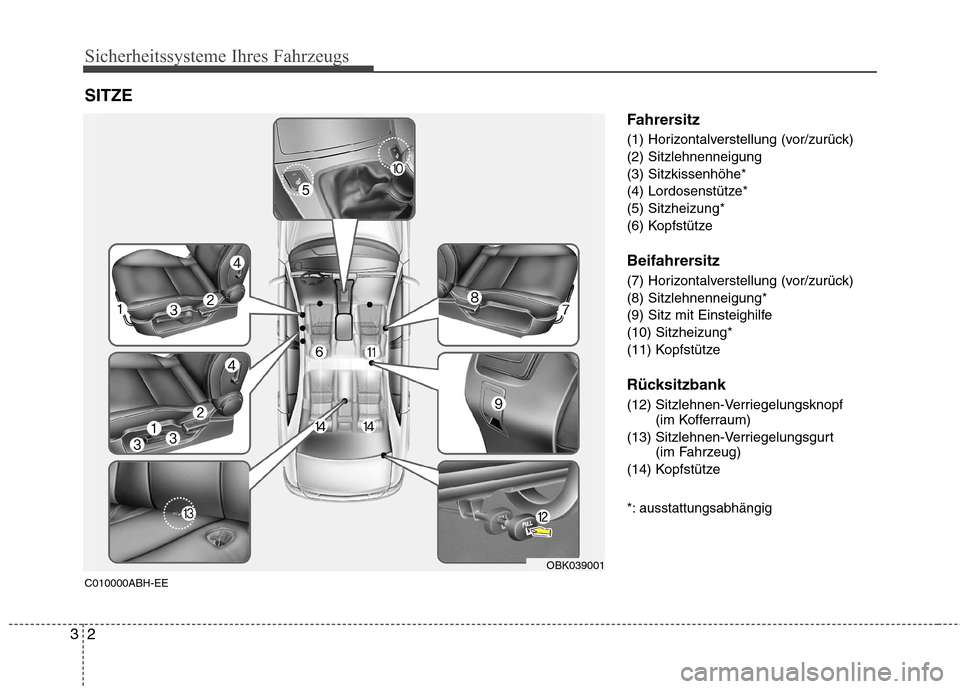

Fahrersitz
(1) Horizontalverstellung (vor/zurück) (2) Sitzlehnenneigung(3) Sitzkissenhöhe*
(4) Lordosenstütze*(5) Sitzheizung*
(6) Kopfstütze
Beifahrersitz
(7) Horizontalverstellung (vor/zurück) (8) Sitzlehnenneigung*
(9) Sitz mit Einsteighilfe(10) Sitzheizung*
(11) Kopfstütze
Rücksitzbank
(12) Sitzlehnen-Verriegelungsknopf
(im Kofferraum)
(13) Sitzlehnen-Verriegelungsgurt (im Fahrzeug)
(14) Kopfstütze
*: ausstattungsabhängig
SITZE C010000ABH-EE
OBK039001
