Hyundai Genesis Coupe 2012 제네시스 쿠페 BK - 사용 설명서 (in Korean)

편의 장치 4-90
OBK042106

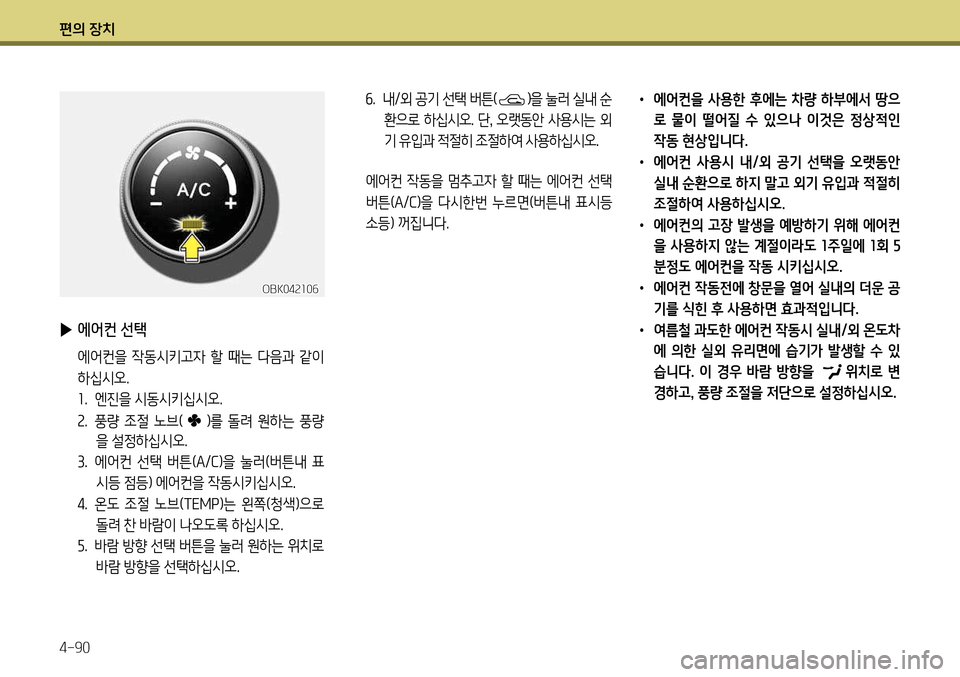

▶ 에어컨 선택
에어컨을 작동시키고자 할 때는 다음과 같이
하십시오. 1. 엔진을 시동시키십시오.
2 . 풍량 조절 노브(
)를 돌려 원하는 풍량
을 설정하십시오.
3 . 에어컨 선택 버튼( A/C )을 눌러(버튼내 표
시등 점등) 에어컨을 작동시키십시오.
4 . 온도 조절 노브( TEMP)는 왼쪽(청색)으로
돌려 찬 바람이 나오도록 하십시오.
5 . 바람 방향 선택 버튼을 눌러 원하는 위치로
바람 방향을 선택하십시오. 6
. 내/외 공기 선택 버튼(
)을 눌러 실내 순
환으로 하십시오. 단 , 오랫동안 사용시는 외
기 유입과 적절히 조절하여 사용하십시오.
에어컨 작동을 멈추고자 할 때는 에어컨 선택 버튼( A/C )을 다시한번 누르면(버튼내 표시등
소등) 꺼집니다. •
에어컨을 사용한 후에는 차량 하부에서 땅으
로 물이 떨어질 수 있으나 이것은 정상적인 작동 현상입니다.
• 에어컨 사용시 내/외 공기 선택을 오랫동안
실내 순환으로 하지 말고 외기 유입과 적절히 조절하여 사용하십시오.
• 에어컨의 고장 발생을 예방하기 위해 에어컨
을 사용하지 않는 계절이라도 1주일에 1회 5분정도 에어컨을 작동 시키십시오.
• 에어컨 작동전에 창문을 열어 실내의 더운 공
기를 식힌 후 사용하면 효과적입니다.
• 여름철 과도한 에어컨 작동시 실내/외 온도차
에 의한 실외 유리면에 습기가 발생할 수 있
습니다. 이 경우 바람 방향을
위치로 변
경하고, 풍량 조절을 저단으로 설정하십시오.

편의 장치4-91

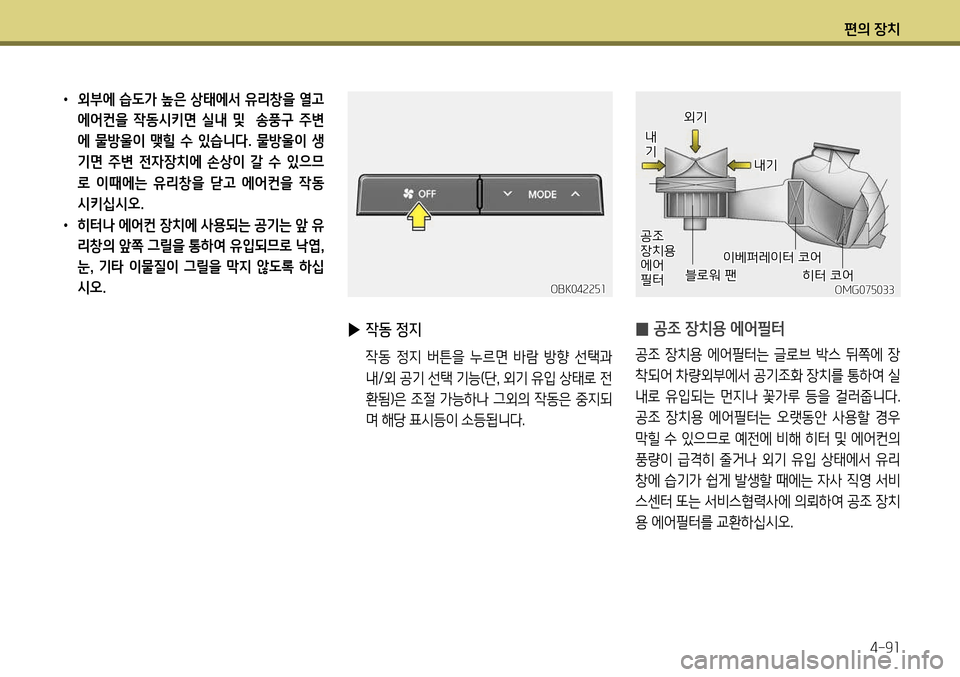

• 외부에 습도가 높은 상태에서 유리창을 열고
에어컨을 작동시키면 실내 및 송풍구 주변
에 물방울이 맺힐 수 있습니다. 물방울이 생
기면 주변 전자장치에 손상이 갈 수 있으므
로 이때에는 유리창을 닫고 에어컨을 작동 시키십시오.
• 히터나 에어컨 장치에 사용되는 공기는 앞 유
리창의 앞쪽 그릴을 통하여 유입되므로 낙엽,
눈, 기타 이물질이 그릴을 막지 않도록 하십시오.

▶ 작동 정지
작동 정지 버튼을 누르면 바람 방향 선택과
내/외 공기 선택 기능(단 , 외기 유입 상태로 전
환됨)은 조절 가능하나 그외의 작동은 중지되
며 해당 표시등이 소등됩니다.
OBK042251

̰ 공조 장치용 에어필터
공조 장치용 에어필터는 글로브 박스 뒤쪽에 장
착되어 차량외부에서 공기조화 장치를 통하여 실
내로 유입되는 먼지나 꽃가루 등을 걸러줍니다.
공조 장치용 에어필터는 오랫동안 사용할 경우
막힐 수 있으므로 예전에 비해 히터 및 에어컨의
풍량이 급격히 줄거나 외기 유입 상태에서 유리
창에 습기가 쉽게 발생할 때에는 자사 직영 서비
스센터 또는 서비스협력사에 의뢰하여 공조 장치
용 에어필터를 교환하십시오.
공조 장치용 에어 필터블로워 팬
외기
내기
내기
히터 코어
이베퍼레이터 코어
OMG075033

편의 장치 4-92

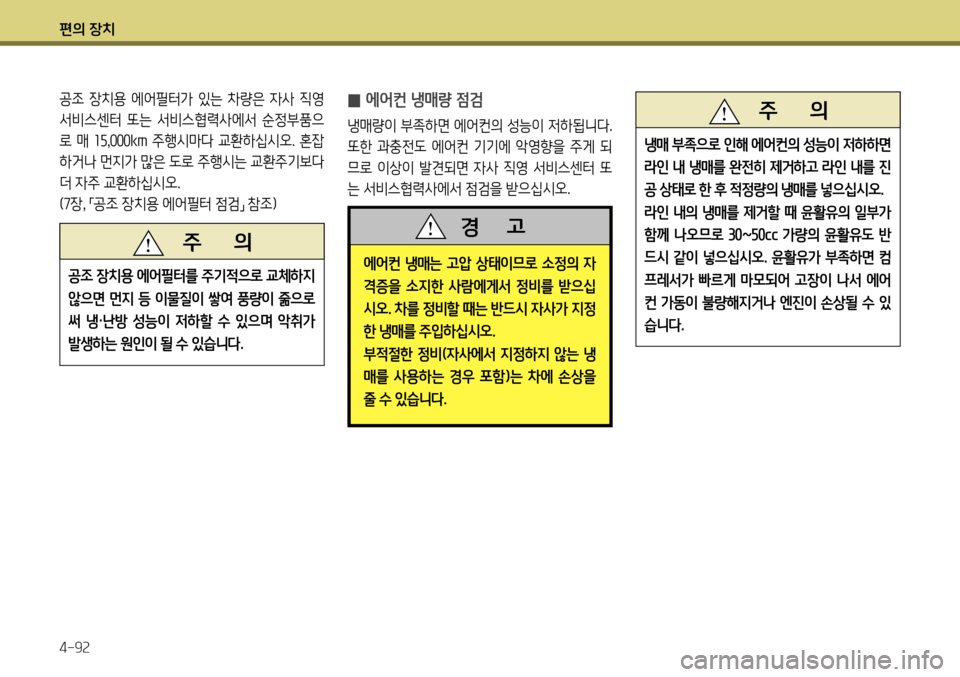

공조 장치용 에어필터가 있는 차량은 자사 직영
서비스센터 또는 서비스협력사에서 순정부품으
로 매 15,000km 주행시마다 교환하십시오. 혼잡
하거나 먼지가 많은 도로 주행시는 교환주기보다
더 자주 교환하십시오. ( 7 장 ,
「 공조 장치용 에어필터 점검
」 참조)
̰ 에어컨 냉매량 점검
냉매량이 부족하면 에어컨의 성능이 저하됩니다.
또한 과충전도 에어컨 기기에 악영향을 주게 되
므로 이상이 발견되면 자사 직영 서비스센터 또
는 서비스협력사에서 점검을 받으십시오.
에어컨 냉매는 고압 상태이므로 소정의 자
격증을 소지한 사람에게서 정비를 받으십
시오
. 차를 정비할 때는 반드시 자사가 지정
한 냉매를 주입하십시오 .
부적절한 정비 (자사에서 지정하지 않는 냉
매를 사용하는 경우 포함 )는 차에 손상을
줄 수 있습니다 .
경 고
주 의
공조 장치용 에어필터를 주기적으로 교체하지
않으면 먼지 등 이물질이 쌓여 풍량이 줆으로
써 냉·난방 성능이 저하할 수 있으며 악취가
발생하는 원인이 될 수 있습니다
.
주 의
냉매 부족으로 인해 에어컨의 성능이 저하하면
라인 내 냉매를 완전히 제거하고 라인 내를 진
공 상태로 한 후 적정량의 냉매를 넣으십시오
.
라인 내의 냉매를 제거할 때 윤활유의 일부가
함께 나오므로 30 ~50cc 가량의 윤활유도 반
드시 같이 넣으십시오 . 윤활유가 부족하면 컴
프레서가 빠르게 마모되어 고장이 나서 에어
컨 가동이 불량해지거나 엔진이 손상될 수 있
습니다 .

편의 장치4-93

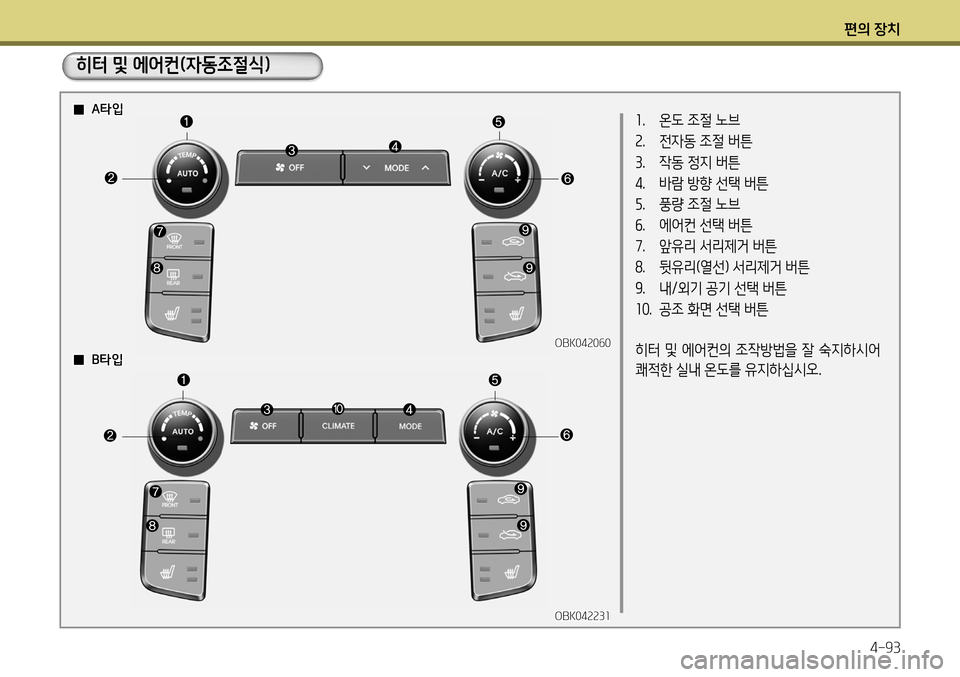

1. 온도 조절 노브
2 . 전자동 조절 버튼
3 . 작동 정지 버튼
4 . 바람 방향 선택 버튼
5 . 풍량 조절 노브
6 . 에어컨 선택 버튼
7 . 앞유리 서리제거 버튼
8 . 뒷유리(열선) 서리제거 버튼
9 . 내/외기 공기 선택 버튼
10 . 공조 화면 선택 버튼
히터 및 에어컨의 조작방법을 잘 숙지하시어
쾌적한 실내 온도를 유지하십시오.
히터 및 에어컨(자동조절식)
OBK042060
OBK042231

̰B타입

̰A타입

편의 장치 4-94

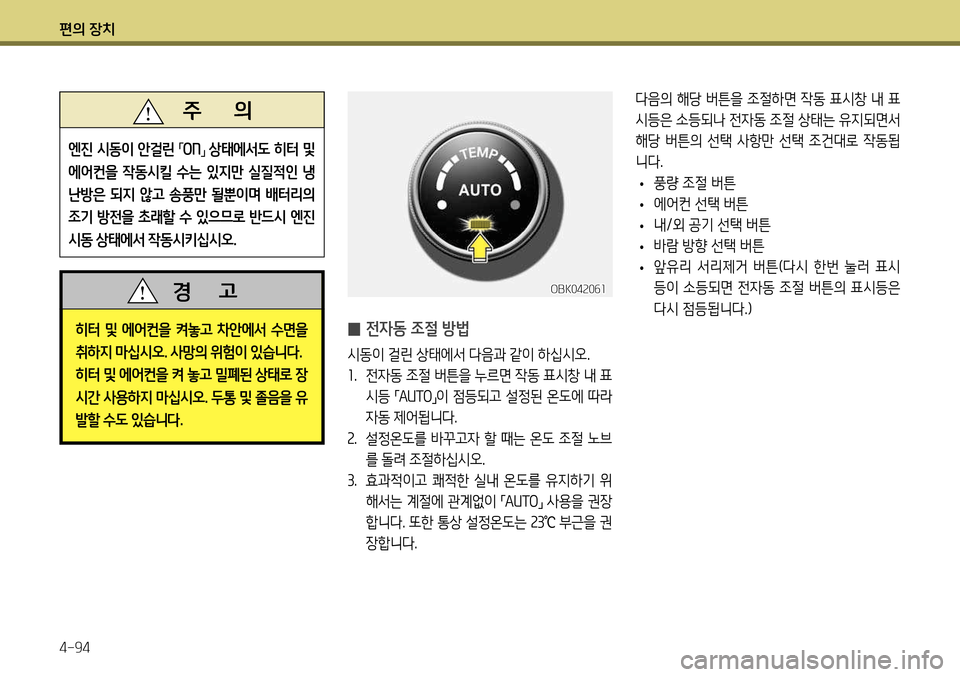

다음의 해당 버튼을 조절하면 작동 표시창 내 표
시등은 소등되나 전자동 조절 상태는 유지되면서
해당 버튼의 선택 사항만 선택 조건대로 작동됩
니다.
• 풍량 조절 버튼

• 에어컨 선택 버튼

• 내/외 공기 선택 버튼

• 바람 방향 선택 버튼

• 앞유리 서리제거 버튼(다시 한번 눌러 표시
등이 소등되면 전자동 조절 버튼의 표시등은
다시 점등됩니다.)

̰ 전자동 조절 방법
시동이 걸린 상태에서 다음과 같이 하십시오. 1
. 전자동 조절 버튼을 누르면 작동 표시창 내 표
시등 「AUTO
」이 점등되고 설정된 온도에 따라
자동 제어됩니다.
2 . 설정온도를 바꾸고자 할 때는 온도 조절 노브
를 돌려 조절하십시오.
3 . 효과적이고 쾌적한 실내 온도를 유지하기 위
해서는 계절에 관계없이 「AUTO
」 사용을 권장
합니다. 또한 통상 설정온도는 23
℃ 부근을 권
장합니다.
히터 및 에어컨을 켜놓고 차안에서 수면을
취하지 마십시오 . 사망의 위험이 있습니다 .
히터 및 에어컨을 켜 놓고 밀폐된 상태로 장
시간 사용하지 마십시오 . 두통 및 졸음을 유
발할 수도 있습니다 .
경 고OBK042061
주 의
엔진 시동이 안걸린
「ON
」 상태에서도 히터 및
에어컨을 작동시킬 수는 있지만 실질적인 냉
난방은 되지 않고 송풍만 될뿐이며 배터리의
조기 방전을 초래할 수 있으므로 반드시 엔진
시동 상태에서 작동시키십시오 .

편의 장치4-95
WBK-130

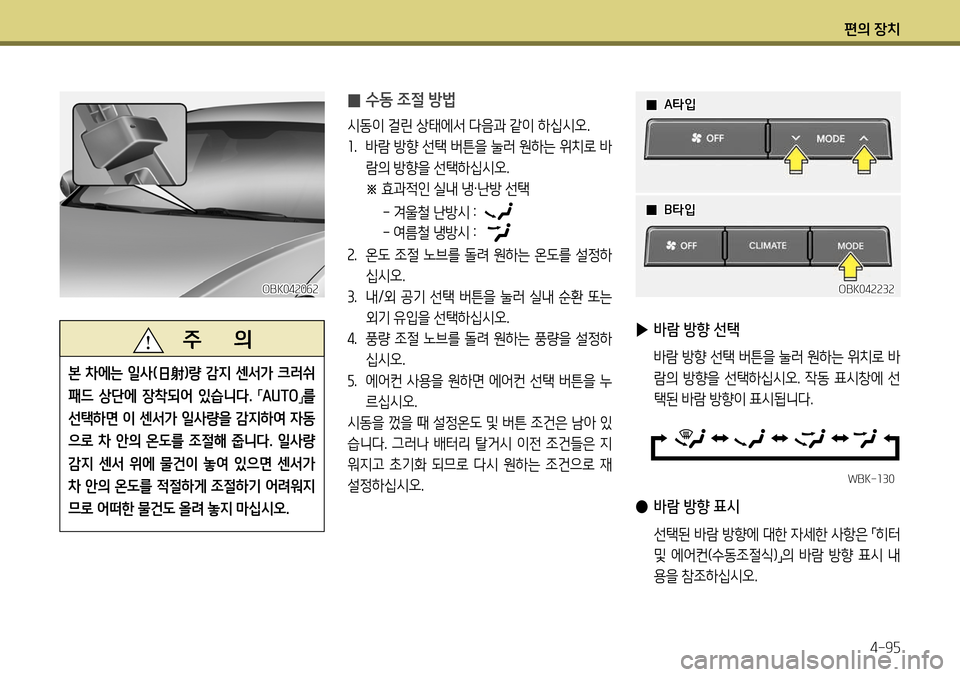

̰ 수동 조절 방법
시동이 걸린 상태에서 다음과 같이 하십시오. 1
. 바람 방향 선택 버튼을 눌러 원하는 위치로 바
람의 방향을 선택하십시오.
※ 효과적인 실내 냉·난방 선택
- 겨울철 난방시 :
-
여름철 냉방시 :

2
. 온도 조절 노브를 돌려 원하는 온도를 설정하
십시오.
3 . 내/외 공기 선택 버튼을 눌러 실내 순환 또는
외기 유입을 선택하십시오.
4 . 풍량 조절 노브를 돌려 원하는 풍량을 설정하
십시오.
5 . 에어컨 사용을 원하면 에어컨 선택 버튼을 누
르십시오.
시동을 껐을 때 설정온도 및 버튼 조건은 남아 있
습니다. 그러나 배터리 탈거시 이전 조건들은 지
워지고 초기화 되므로 다시 원하는 조건으로 재
설정하십시오.

▶ 바람 방향 선택
바람 방향 선택 버튼을 눌러 원하는 위치로 바
람의 방향을 선택하십시오. 작동 표시창에 선
택된 바람 방향이 표시됩니다.

● 바람 방향 표시
선택된 바람 방향에 대한 자세한 사항은
「히터
및 에어컨(수동조절식) 」의 바람 방향 표시 내
용을 참조하십시오.
OBK042232OBK042062
̰A타입

̰B타입
주 의
본 차에는 일사
(日射 )량 감지 센서가 크러쉬
패드 상단에 장착되어 있습니다 .
「A
U TO
」를
선택하면 이 센서가 일사량을 감지하여 자동
으로 차 안의 온도를 조절해 줍니다 . 일사량
감지 센서 위에 물건이 놓여 있으면 센서가
차 안의 온도를 적절하게 조절하기 어려워지
므로 어떠한 물건도 올려 놓지 마십시오 .

편의 장치 4-96

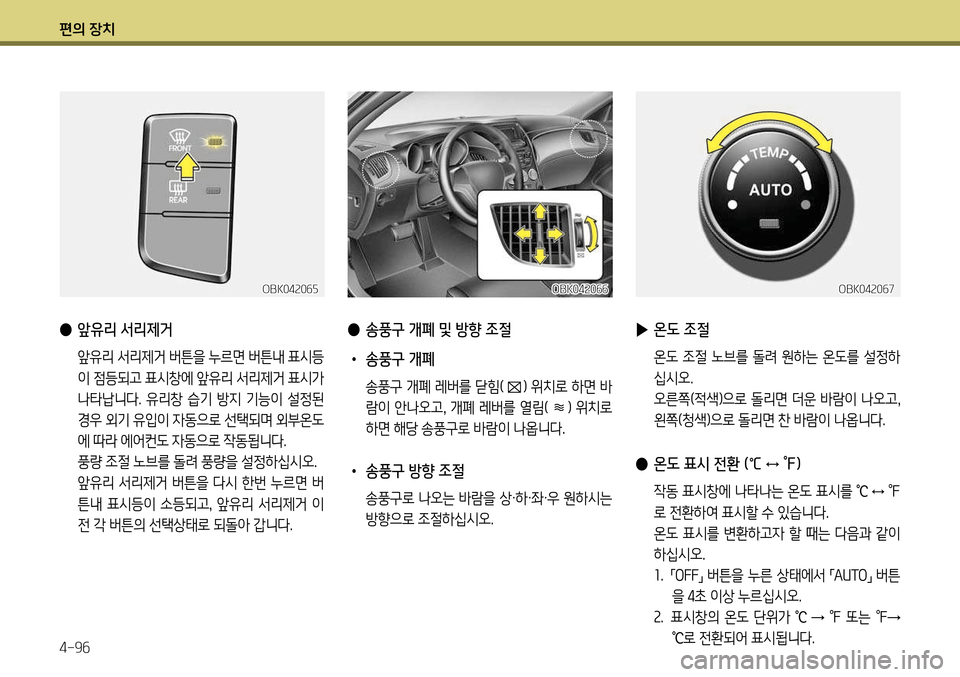

● 앞유리 서리제거
앞유리 서리제거 버튼을 누르면 버튼내 표시등
이 점등되고 표시창에 앞유리 서리제거 표시가
나타납니다. 유리창 습기 방지 기능이 설정된
경우 외기 유입이 자동으로 선택되며 외부온도
에 따라 에어컨도 자동으로 작동됩니다.
풍량 조절 노브를 돌려 풍량을 설정하십시오.
앞유리 서리제거 버튼을 다시 한번 누르면 버 튼내 표시등이 소등되고 , 앞유리 서리제거 이
전 각 버튼의 선택상태로 되돌아 갑니다.
OBK042065

● 송풍구 개폐 및 방향 조절

• 송풍구 개폐
송풍구 개폐 레버를 닫힘() 위치로 하면 바
람이 안나오고 , 개폐 레버를 열림(
) 위치로
하면 해당 송풍구로 바람이 나옵니다.

• 송풍구 방향 조절
송풍구로 나오는 바람을 상·하·좌·우 원하시는
방향으로 조절하십시오.

▶ 온도 조절
온도 조절 노브를 돌려 원하는 온도를 설정하
십시오.
오른쪽(적색)으로 돌리면 더운 바람이 나오고 ,
왼쪽(청색)으로 돌리면 찬 바람이 나옵니다.

● 온도 표시 전환 (℃ ↔ ℉)
작동 표시창에 나타나는 온도 표시를
℃ ↔ ℉
로 전환하여 표시할 수 있습니다.
온도 표시를 변환하고자 할 때는 다음과 같이 하십시오. 1.
「OFF
」 버튼을 누른 상태에서
「AUTO
」 버튼
을 4초 이상 누르십시오.
2 . 표시창의 온도 단위가
℃
→ ℉ 또는 ℉
→
℃ 로 전환되어 표시됩니다.
OBK042067OBK042066

편의 장치4-97

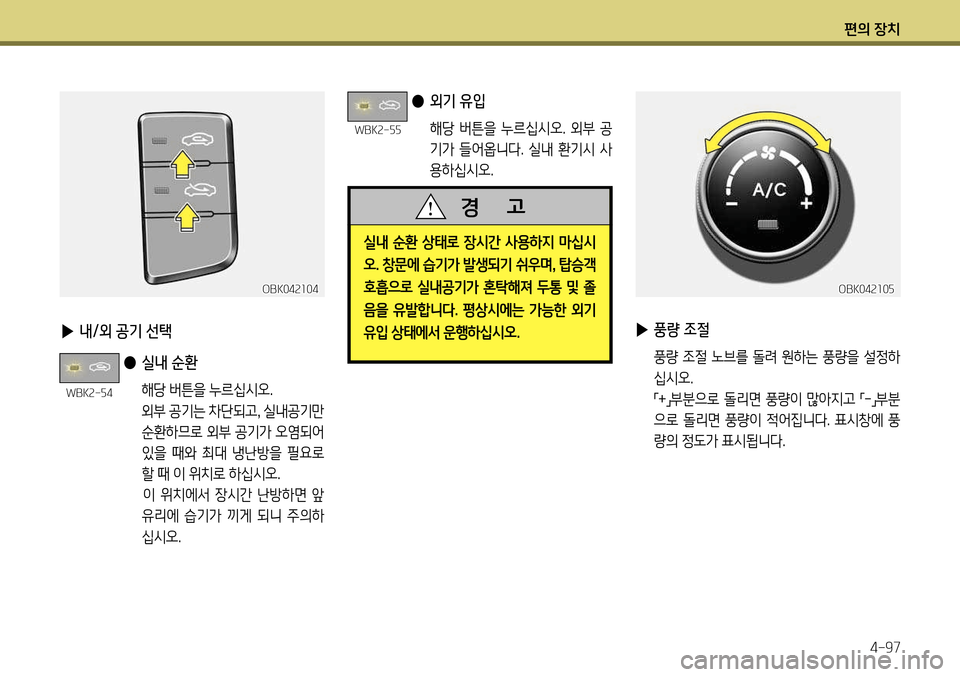

▶ 내/외 공기 선택

● 실내 순환
해당 버튼을 누르십시오.
외부 공기는 차단되고 , 실내공기만
순환하므로 외부 공기가 오염되어
있을 때와 최대 냉난방을 필요로
할 때 이 위치로 하십시오.
이 위치에서 장시간 난방하면 앞 유리에 습기가 끼게 되니 주의하
십시오.

● 외기 유입
해당 버튼을 누르십시오. 외부 공
기가 들어옵니다. 실내 환기시 사
용하십시오.
실내 순환 상태로 장시간 사용하지 마십시 오. 창문에 습기가 발생되기 쉬우며 , 탑승객
호흡으로 실내공기가 혼탁해져 두통 및 졸
음을 유발합니다 . 평상시에는 가능한 외기
유입 상태에서 운행하십시오 .
경 고

▶ 풍량 조절
풍량 조절 노브를 돌려 원하는 풍량을 설정하
십시오.
「+
」부분으로 돌리면 풍량이 많아지고
「-
」부분
으로 돌리면 풍량이 적어집니다. 표시창에 풍
량의 정도가 표시됩니다.
WBK2-54
WBK2-55
OBK042104OBK042105

편의 장치 4-98

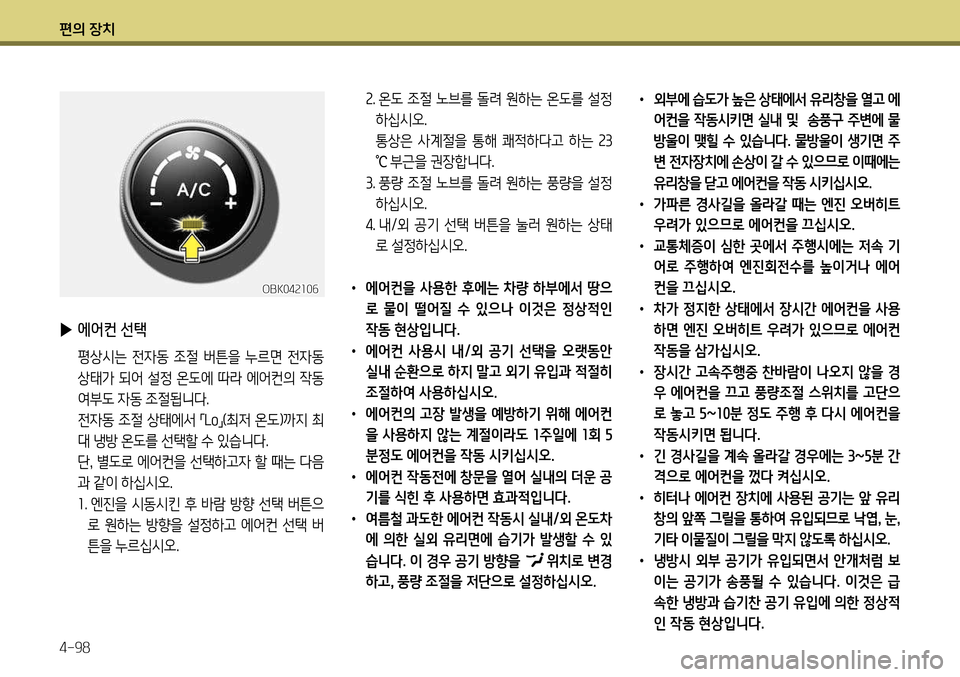

• 외부에 습도가 높은 상태에서 유리창을 열고 에
어컨을 작동시키면 실내 및 송풍구 주변에 물
방울이 맺힐 수 있습니다. 물방울이 생기면 주
변 전자장치에 손상이 갈 수 있으므로 이때에는 유리창을 닫고 에어컨을 작동 시키십시오.
• 가파른 경사길을 올라갈 때는 엔진 오버히트
우려가 있으므로 에어컨을 끄십시오.
• 교통체증이 심한 곳에서 주행시에는 저속 기
어로 주행하여 엔진회전수를 높이거나 에어컨을 끄십시오.
• 차가 정지한 상태에서 장시간 에어컨을 사용
하면 엔진 오버히트 우려가 있으므로 에어컨 작동을 삼가십시오.
• 장시간 고속주행중 찬바람이 나오지 않을 경
우 에어컨을 끄고 풍량조절 스위치를 고단으
로 놓고 5~10분 정도 주행 후 다시 에어컨을 작동시키면 됩니다.
• 긴 경사길을 계속 올라갈 경우에는 3~5분 간
격으로 에어컨을 껐다 켜십시오.
• 히터나 에어컨 장치에 사용된 공기는 앞 유리
창의 앞쪽 그릴을 통하여 유입되므로 낙엽, 눈, 기타 이물질이 그릴을 막지 않도록 하십시오.
• 냉방시 외부 공기가 유입되면서 안개처럼 보
이는 공기가 송풍될 수 있습니다. 이것은 급
속한 냉방과 습기찬 공기 유입에 의한 정상적인 작동 현상입니다.

2. 온도 조절 노브를 돌려 원하는 온도를 설정
하십시오.
통상은 사계절을 통해 쾌적하다고 하는 23
℃ 부근을 권장합니다.
3. 풍량 조절 노브를 돌려 원하는 풍량을 설정
하십시오.
4. 내/외 공기 선택 버튼을 눌러 원하는 상태
로 설정하십시오.
• 에어컨을 사용한 후에는 차량 하부에서 땅으
로 물이 떨어질 수 있으나 이것은 정상적인 작동 현상입니다.
• 에어컨 사용시 내/외 공기 선택을 오랫동안
실내 순환으로 하지 말고 외기 유입과 적절히 조절하여 사용하십시오.
• 에어컨의 고장 발생을 예방하기 위해 에어컨
을 사용하지 않는 계절이라도 1주일에 1회 5분정도 에어컨을 작동 시키십시오.
• 에어컨 작동전에 창문을 열어 실내의 더운 공
기를 식힌 후 사용하면 효과적입니다.
• 여름철 과도한 에어컨 작동시 실내/외 온도차
에 의한 실외 유리면에 습기가 발생할 수 있
습니다. 이 경우 공기 방향을
위치로 변경
하고, 풍량 조절을 저단으로 설정하십시오.

▶ 에어컨 선택
평상시는 전자동 조절 버튼을 누르면 전자동
상태가 되어 설정 온도에 따라 에어컨의 작동
여부도 자동 조절됩니다.
전자동 조절 상태에서 「Lo
」(최저 온도)까지 최
대 냉방 온도를 선택할 수 있습니다.
단 , 별도로 에어컨을 선택하고자 할 때는 다음
과 같이 하십시오.
1. 엔진을 시동시킨 후 바람 방향 선택 버튼으
로 원하는 방향을 설정하고 에어컨 선택 버
튼을 누르십시오.
OBK042106

편의 장치4-99

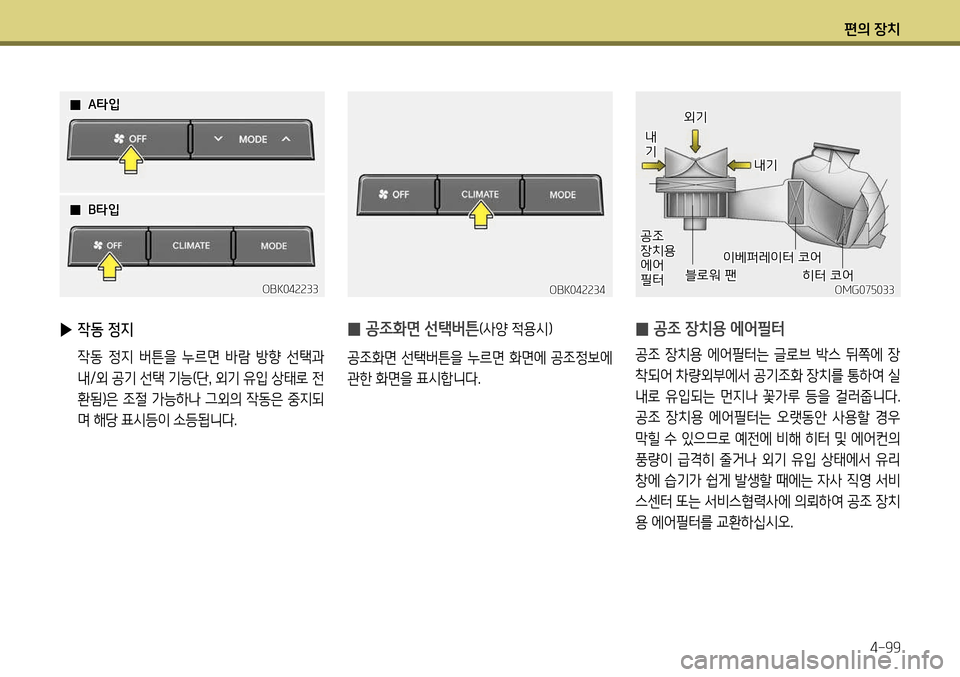

▶ 작동 정지
작동 정지 버튼을 누르면 바람 방향 선택과
내/외 공기 선택 기능(단 , 외기 유입 상태로 전
환됨)은 조절 가능하나 그외의 작동은 중지되
며 해당 표시등이 소등됩니다.
OBK042234

̰ 공조화면 선택버튼 (사양 적용시)
공조화면 선택버튼을 누르면 화면에 공조정보에
관한 화면을 표시합니다.
OBK042233

̰A타입

̰B타입

̰ 공조 장치용 에어필터
공조 장치용 에어필터는 글로브 박스 뒤쪽에 장
착되어 차량외부에서 공기조화 장치를 통하여 실
내로 유입되는 먼지나 꽃가루 등을 걸러줍니다.
공조 장치용 에어필터는 오랫동안 사용할 경우
막힐 수 있으므로 예전에 비해 히터 및 에어컨의
풍량이 급격히 줄거나 외기 유입 상태에서 유리
창에 습기가 쉽게 발생할 때에는 자사 직영 서비
스센터 또는 서비스협력사에 의뢰하여 공조 장치
용 에어필터를 교환하십시오.
공조 장치용 에어 필터블로워 팬
외기
내기
내기
히터 코어
이베퍼레이터 코어
OMG075033
