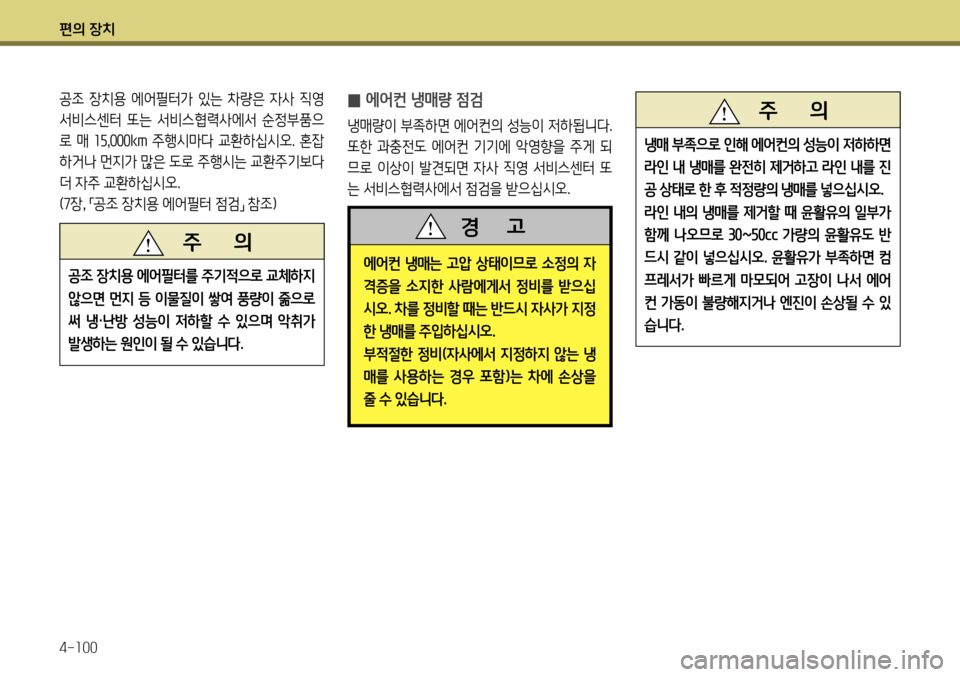

Page 171 of 307

편의 장치 4-100
공조 장치용 에어필터가 있는 차량은 자사 직영
서비스센터 또는 서비스협력사에서 순정부품으
로 매 15,000km 주행시마다 교환하십시오. 혼잡
하거나 먼지가 많은 도로 주행시는 교환주기보다
더 자주 교환하십시오. ( 7 장 ,
「 공조 장치용 에어필터 점검
」 참조)
̰ 에어컨 냉매량 점검
냉매량이 부족하면 에어컨의 성능이 저하됩니다.
또한 과충전도 에어컨 기기에 악영향을 주게 되
므로 이상이 발견되면 자사 직영 서비스센터 또
는 서비스협력사에서 점검을 받으십시오.
에어컨 냉매는 고압 상태이므로 소정의 자
격증을 소지한 사람에게서 정비를 받으십
시오
. 차를 정비할 때는 반드시 자사가 지정
한 냉매를 주입하십시오 .
부적절한 정비 (자사에서 지정하지 않는 냉
매를 사용하는 경우 포함 )는 차에 손상을
줄 수 있습니다 .
경 고
주 의
공조 장치용 에어필터를 주기적으로 교체하지
않으면 먼지 등 이물질이 쌓여 풍량이 줆으로
써 냉·난방 성능이 저하할 수 있으며 악취가
발생하는 원인이 될 수 있습니다
.
주 의
냉매 부족으로 인해 에어컨의 성능이 저하하면
라인 내 냉매를 완전히 제거하고 라인 내를 진
공 상태로 한 후 적정량의 냉매를 넣으십시오
.
라인 내의 냉매를 제거할 때 윤활유의 일부가
함께 나오므로 30 ~50cc 가량의 윤활유도 반
드시 같이 넣으십시오 . 윤활유가 부족하면 컴
프레서가 빠르게 마모되어 고장이 나서 에어
컨 가동이 불량해지거나 엔진이 손상될 수 있
습니다 .

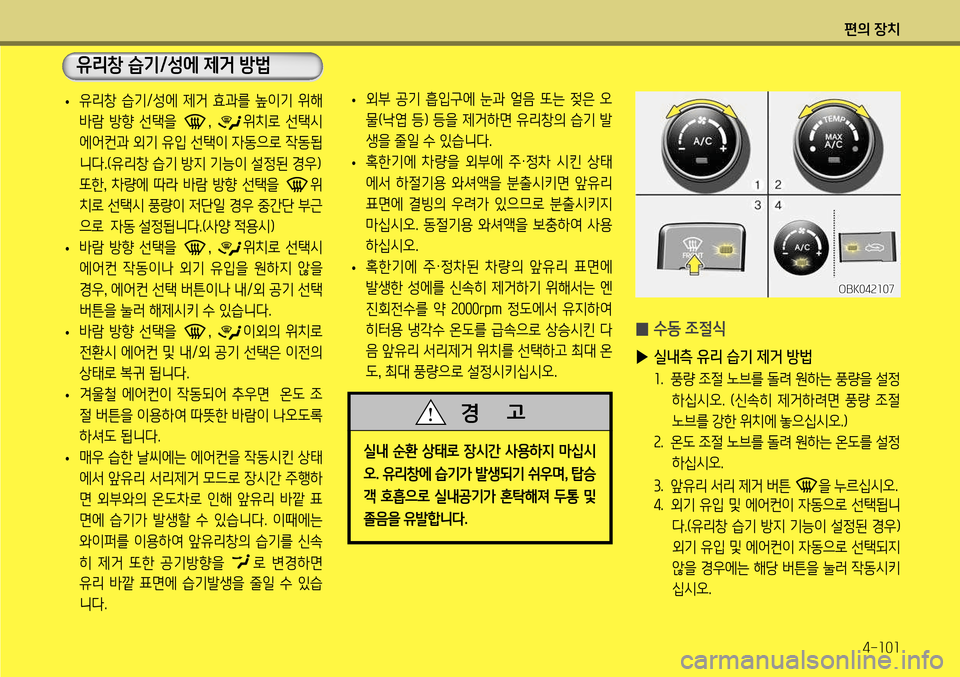

Page 172 of 307

편의 장치4-101
̰ 수동 조절식
▶ 실내측 유리 습기 제거 방법
1. 풍량 조절 노브를 돌려 원하는 풍량을 설정
하십시오. (신속히 제거하려면 풍량 조절
노브를 강한 위치에 놓으십시오.)
2 . 온도 조절 노브를 돌려 원하는 온도를 설정
하십시오.
3 . 앞유리 서리 제거 버튼
을 누르십시오.
4 . 외기 유입 및 에어컨이 자동으로 선택됩니
다.(유리창 습기 방지 기능이 설정된 경우)
외기 유입 및 에어컨이 자동으로 선택되지
않을 경우에는 해당 버튼을 눌러 작동시키
십시오.
OBK042107
• 유리창 습기/성에 제거 효과를 높이기 위해
바람 방향 선택을
,
위치로 선택시
에어컨과 외기 유입 선택이 자동으로 작동됩
니다.(유리창 습기 방지 기능이 설정된 경우)
또한 , 차량에 따라 바람 방향 선택을
위
치로 선택시 풍량이 저단일 경우 중간단 부근
으로 자동 설정됩니다.(사양 적용시)
• 바람 방향 선택을
,
위치로 선택시
에어컨 작동이나 외기 유입을 원하지 않을
경우 , 에어컨 선택 버튼이나 내/외 공기 선택
버튼을 눌러 해제시키 수 있습니다.
• 바람 방향 선택을
,
이외의 위치로
전환시 에어컨 및 내/외 공기 선택은 이전의
상태로 복귀 됩니다.
• 겨울철 에어컨이 작동되어 추우면 온도 조
절 버튼을 이용하여 따뜻한 바람이 나오도록
하셔도 됩니다.
• 매우 습한 날씨에는 에어컨을 작동시킨 상태
에서 앞유리 서리제거 모드로 장시간 주행하
면 외부와의 온도차로 인해 앞유리 바깥 표
면에 습기가 발생할 수 있습니다. 이때에는
와이퍼를 이용하여 앞유리창의 습기를 신속
히 제거 또한 공기방향을
로 변경하면
유리 바깥 표면에 습기발생을 줄일 수 있습
니다.
유리창 습기/성에 제거 방법
• 외부 공기 흡입구에 눈과 얼음 또는 젖은 오
물(낙엽 등) 등을 제거하면 유리창의 습기 발
생을 줄일 수 있습니다.
• 혹한기에 차량을 외부에 주·정차 시킨 상태
에서 하절기용 와셔액을 분출시키면 앞유리
표면에 결빙의 우려가 있으므로 분출시키지
마십시오. 동절기용 와셔액을 보충하여 사용
하십시오.
• 혹한기에 주·정차된 차량의 앞유리 표면에
발생한 성에를 신속히 제거하기 위해서는 엔
진회전수를 약
2000rpm 정도에서 유지하여
히터용 냉각수 온도를 급속으로 상승시킨 다
음 앞유리 서리제거 위치를 선택하고 최대 온도 , 최대 풍량으로 설정시키십시오.
실내 순환 상태로 장시간 사용하지 마십시 오 . 유리창에 습기가 발생되기 쉬우며 , 탑승
객 호흡으로 실내공기가 혼탁해져 두통 및
졸음을 유발합니다 .
경 고
Page 173 of 307

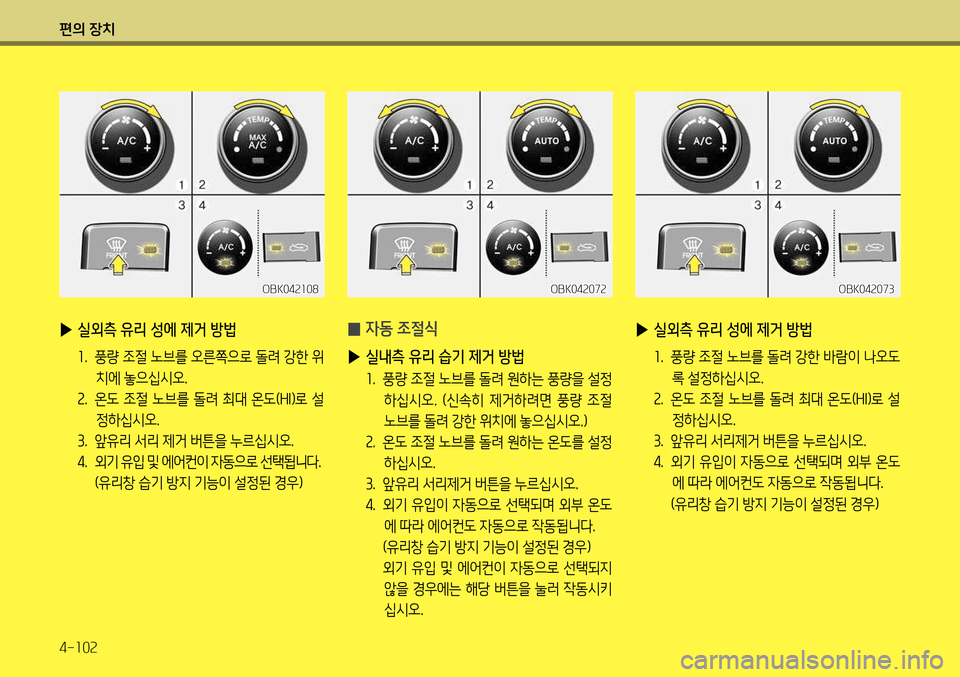

편의 장치 4-102
▶ 실외측 유리 성에 제거 방법
1. 풍량 조절 노브를 돌려 강한 바람이 나오도
록 설정하십시오.
2 . 온도 조절 노브를 돌려 최대 온도(HI)로 설
정하십시오.
3 . 앞유리 서리제거 버튼을 누르십시오.
4 . 외기 유입이 자동으로 선택되며 외부 온도
에 따라 에어컨도 자동으로 작동됩니다.
(유리창 습기 방지 기능이 설정된 경우)
OBK042073
̰ 자동 조절식
▶ 실내측 유리 습기 제거 방법
1. 풍량 조절 노브를 돌려 원하는 풍량을 설정
하십시오. (신속히 제거하려면 풍량 조절
노브를 돌려 강한 위치에 놓으십시오.)
2 . 온도 조절 노브를 돌려 원하는 온도를 설정
하십시오.
3 . 앞유리 서리제거 버튼을 누르십시오.
4 . 외기 유입이 자동으로 선택되며 외부 온도
에 따라 에어컨도 자동으로 작동됩니다.
(유리창 습기 방지 기능이 설정된 경우)
외기 유입 및 에어컨이 자동으로 선택되지 않을 경우에는 해당 버튼을 눌러 작동시키
십시오.
OBK042072
▶ 실외측 유리 성에 제거 방법
1. 풍량 조절 노브를 오른쪽으로 돌려 강한 위
치에 놓으십시오.
2 . 온도 조절 노브를 돌려 최대 온도(HI)로 설
정하십시오.
3 . 앞유리 서리 제거 버튼을 누르십시오.
4 . 외기 유입 및 에어컨이 자동으로 선택됩니다.
(유리창 습기 방지 기능이 설정된 경우)
OBK042108
Page 174 of 307

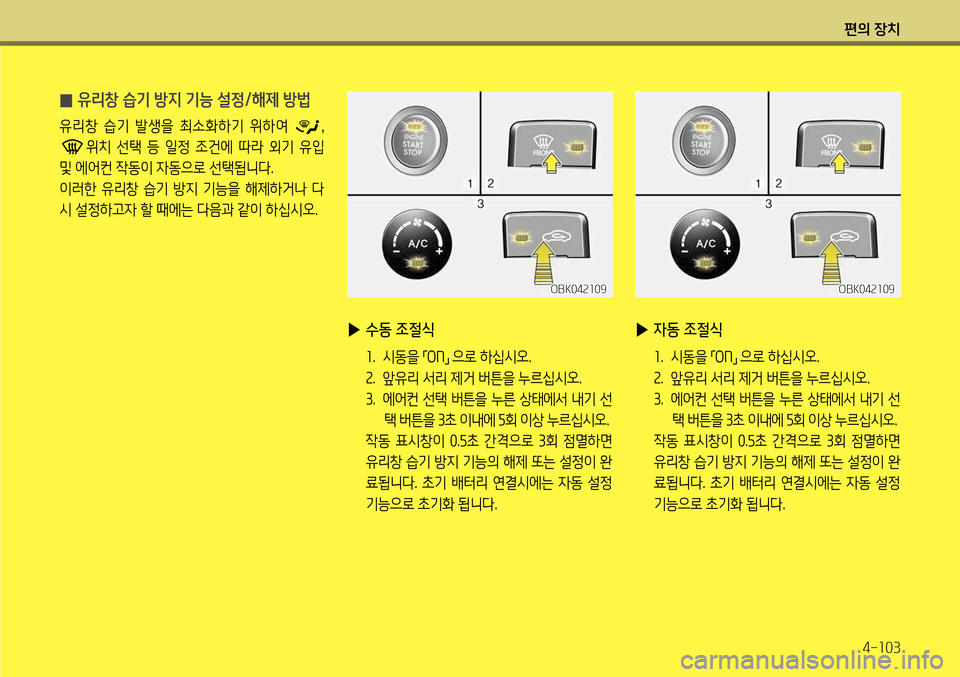

편의 장치4-103
̰ 유리창 습기 방지 기능 설정/해제 방법
유리창 습기 발생을 최소화하기 위하여 ,
위치 선택 등 일정 조건에 따라 외기 유입
및 에어컨 작동이 자동으로 선택됩니다.
이러한 유리창 습기 방지 기능을 해제하거나 다
시 설정하고자 할 때에는 다음과 같이 하십시오.
▶ 자동 조절식
1. 시동을
「ON
」 으로 하십시오.
2 . 앞유리 서리 제거 버튼을 누르십시오.
3 . 에어컨 선택 버튼을 누른 상태에서 내기 선
택 버튼을 3초 이내에 5회 이상 누르십시오.
작동 표시창이 0.5 초 간격으로 3회 점멸하면
유리창 습기 방지 기능의 해제 또는 설정이 완
료됩니다. 초기 배터리 연결시에는 자동 설정
기능으로 초기화 됩니다.
OBK042109
▶ 수동 조절식
1. 시동을
「ON
」 으로 하십시오.
2 . 앞유리 서리 제거 버튼을 누르십시오.
3 . 에어컨 선택 버튼을 누른 상태에서 내기 선
택 버튼을 3초 이내에 5회 이상 누르십시오.
작동 표시창이 0.5 초 간격으로 3회 점멸하면
유리창 습기 방지 기능의 해제 또는 설정이 완
료됩니다. 초기 배터리 연결시에는 자동 설정
기능으로 초기화 됩니다.
OBK042109

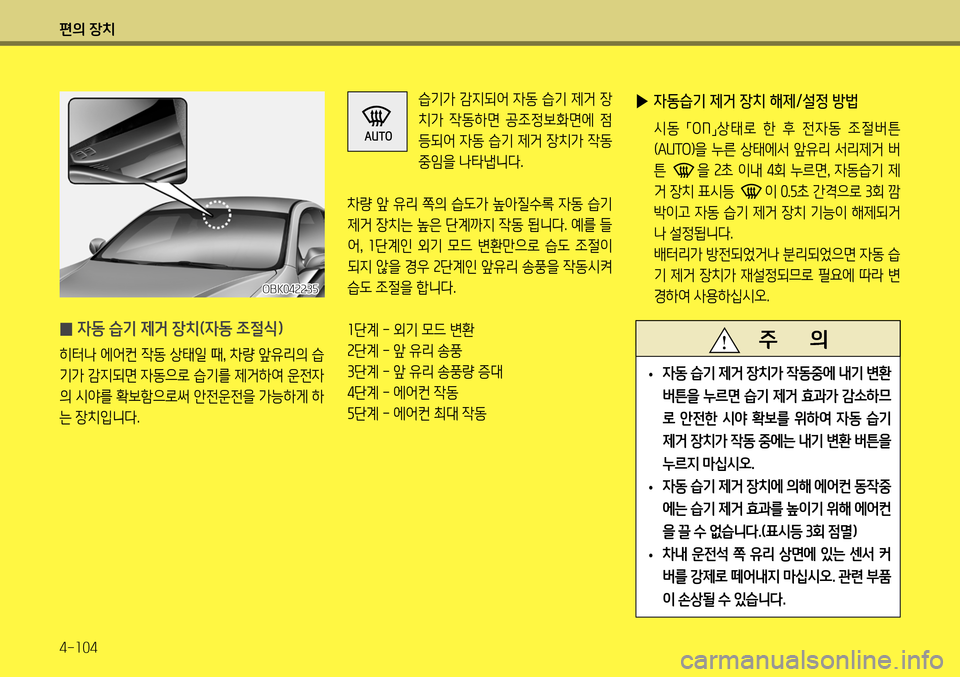

Page 175 of 307

편의 장치 4-104
̰ 자동 습기 제거 장치(자동 조절식)
히터나 에어컨 작동 상태일 때
, 차량 앞유리의 습
기가 감지되면 자동으로 습기를 제거하여 운전자
의 시야를 확보함으로써 안전운전을 가능하게 하
는 장치입니다. 습기가 감지되어 자동 습기 제거 장
치가 작동하면 공조정보화면에 점
등되어 자동 습기 제거 장치가 작동
중임을 나타냅니다.
차량 앞 유리 쪽의 습도가 높아질수록 자동 습기
제거 장치는 높은 단계까지 작동 됩니다. 예를 들어 , 1 단계인 외기 모드 변환만으로 습도 조절이
되지 않을 경우 2단계인 앞유리 송풍을 작동시켜
습도 조절을 합니다. 1 단계 - 외기 모드 변환
2 단계 - 앞 유리 송풍
3 단계 - 앞 유리 송풍량 증대
4 단계 - 에어컨 작동
5 단계 - 에어컨 최대 작동
OBK042235
AUTO
▶ 자동습기 제거 장치 해제/설정 방법
시동
「ON
」상태로 한 후 전자동 조절버튼
( AUTO )을 누른 상태에서 앞유리 서리제거 버
튼
을 2초 이내 4회 누르면 , 자동습기 제
거 장치 표시등
이 0.5 초 간격으로 3회 깜
박이고 자동 습기 제거 장치 기능이 해제되거
나 설정됩니다.
배터리가 방전되었거나 분리되었으면 자동 습 기 제거 장치가 재설정되므로 필요에 따라 변
경하여 사용하십시오.
주 의
• 자동 습기 제거 장치가 작동중에 내기 변환
버튼을 누르면 습기 제거 효과가 감소하므
로 안전한 시야 확보를 위하여 자동 습기
제거 장치가 작동 중에는 내기 변환 버튼을
누르지 마십시오
.
• 자동 습기 제거 장치에 의해 에어컨 동작중
에는 습기 제거 효과를 높이기 위해 에어컨
을 끌 수 없습니다
.(표시등 3회 점멸 )
• 차내 운전석 쪽 유리 상면에 있는 센서 커
버를 강제로 떼어내지 마십시오
. 관련 부품
이 손상될 수 있습니다 .

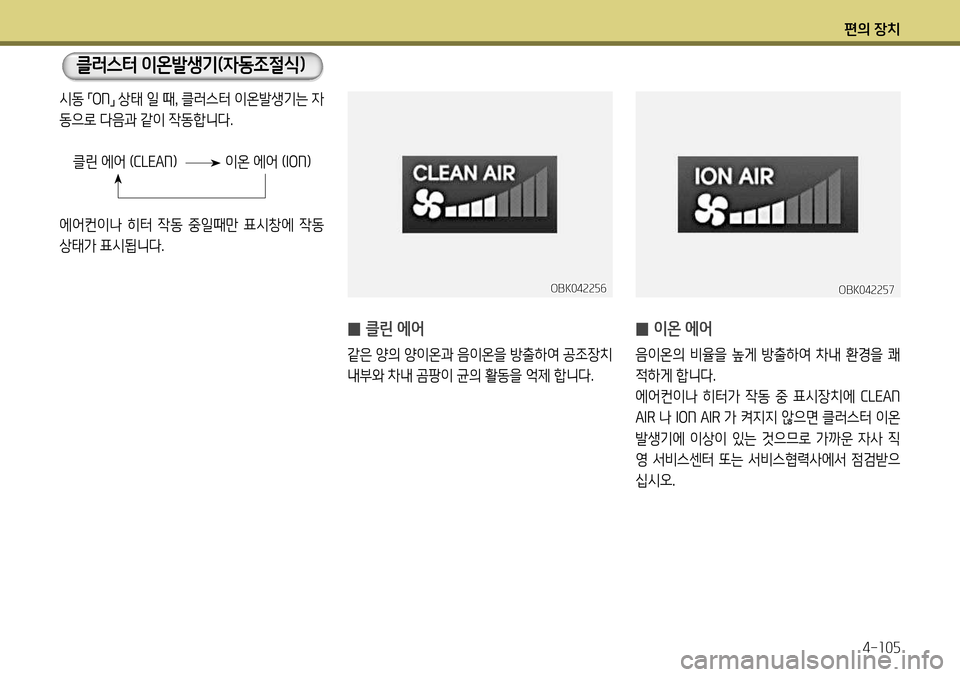

Page 176 of 307

편의 장치4-105
클러스터 이온발생기(자동조절식)
̰ 이온 에어
음이온의 비율을 높게 방출하여 차내 환경을 쾌
적하게 합니다.
에어컨이나 히터가 작동 중 표시장치에
CLEAN
A IR 나 I ON A IR 가 켜지지 않으면 클러스터 이온
발생기에 이상이 있는 것으므로 가까운 자사 직
영 서비스센터 또는 서비스협력사에서 점검받으
십시오.
̰ 클린 에어
같은 양의 양이온과 음이온을 방출하여 공조장치
내부와 차내 곰팡이 균의 활동을 억제 합니다.
OBK042256OBK042257
시동
「ON
」 상태 일 때
, 클러스터 이온발생기는 자
동으로 다음과 같이 작동합니다.
클린 에어 ( CLEAN) 이온 에어 (I ON)
에어컨이나 히터 작동 중일때만 표시창에 작동
상태가 표시됩니다.

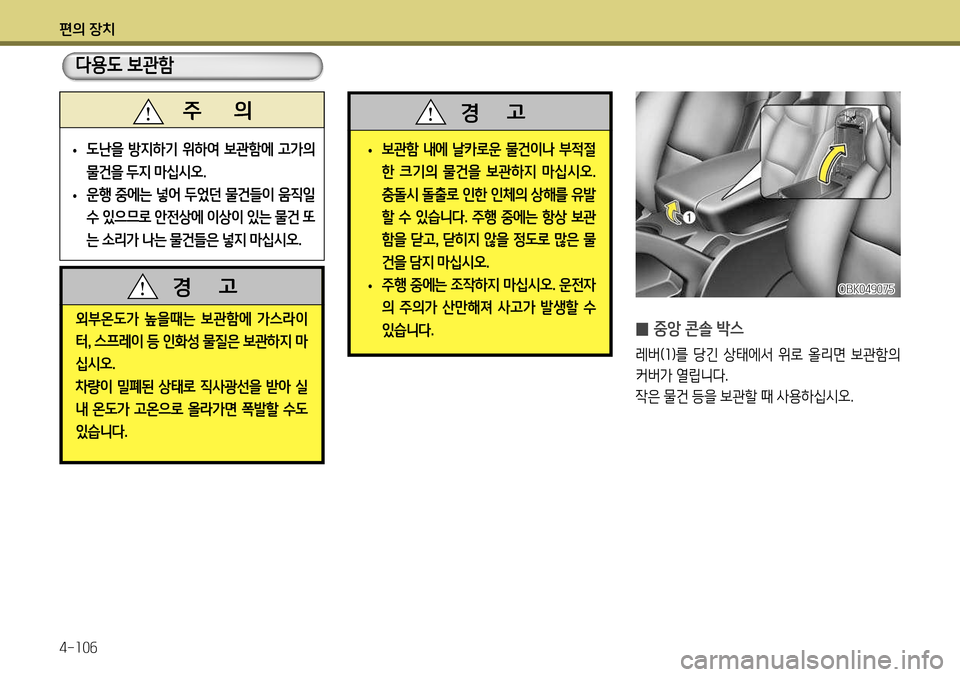

Page 177 of 307

편의 장치 4-106
외부온도가 높을때는 보관함에 가스라이 터, 스프레이 등 인화성 물질은 보관하지 마
십시오 .
차량이 밀폐된 상태로 직사광선을 받아 실
내 온도가 고온으로 올라가면 폭발할 수도
있습니다 .
경 고
다용도 보관함
• 보관함 내에 날카로운 물건이나 부적절
한 크기의 물건을 보관하지 마십시오
.
충돌시 돌출로 인한 인체의 상해를 유발
할 수 있습니다 . 주행 중에는 항상 보관
함을 닫고 , 닫히지 않을 정도로 많은 물
건을 담지 마십시오 .
• 주행 중에는 조작하지 마십시오
. 운전자
의 주의가 산만해져 사고가 발생할 수
있습니다 .
경 고
OBK049075
̰ 중앙 콘솔 박스
레버(
1)를 당긴 상태에서 위로 올리면 보관함의
커버가 열립니다.
작은 물건 등을 보관할 때 사용하십시오.
주 의
• 도난을 방지하기 위하여 보관함에 고가의
물건을 두지 마십시오
.
• 운행 중에는 넣어 두었던 물건들이 움직일
수 있으므로 안전상에 이상이 있는 물건 또
는 소리가 나는 물건들은 넣지 마십시오
.

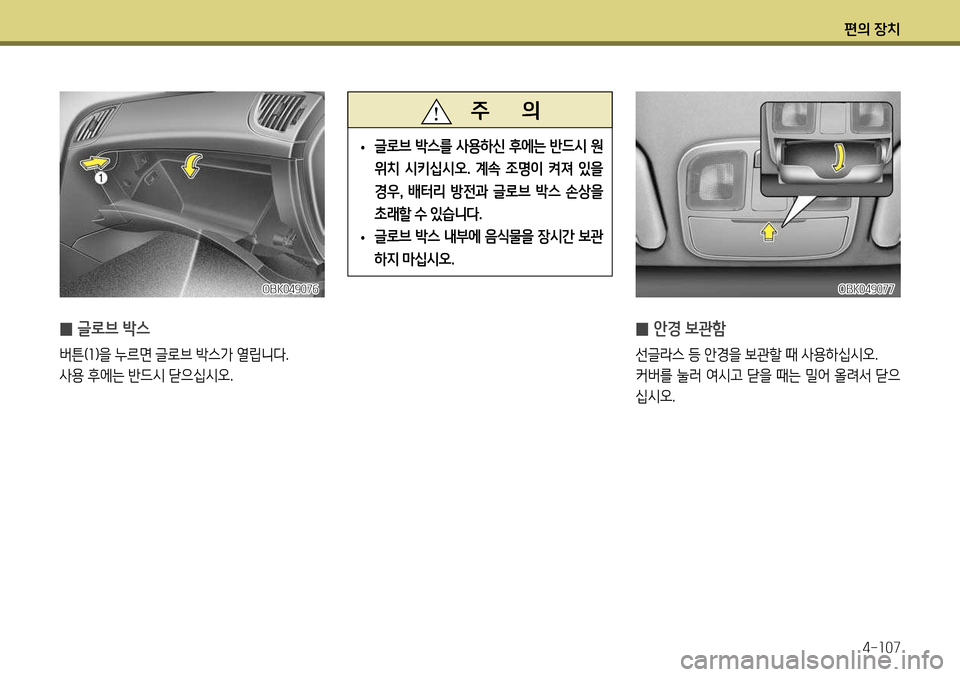

Page 178 of 307

편의 장치4-107
̰ 안경 보관함
선글라스 등 안경을 보관할 때 사용하십시오.
커버를 눌러 여시고 닫을 때는 밀어 올려서 닫으
십시오.
̰ 글로브 박스
버튼(
1)을 누르면 글로브 박스가 열립니다.
사용 후에는 반드시 닫으십시오.
OBK049076OBK049077
주 의
• 글로브 박스를 사용하신 후에는 반드시 원
위치 시키십시오
. 계속 조명이 켜져 있을
경우 , 배터리 방전과 글로브 박스 손상을
초래할 수 있습니다 .
• 글로브 박스 내부에 음식물을 장시간 보관
하지 마십시오
.

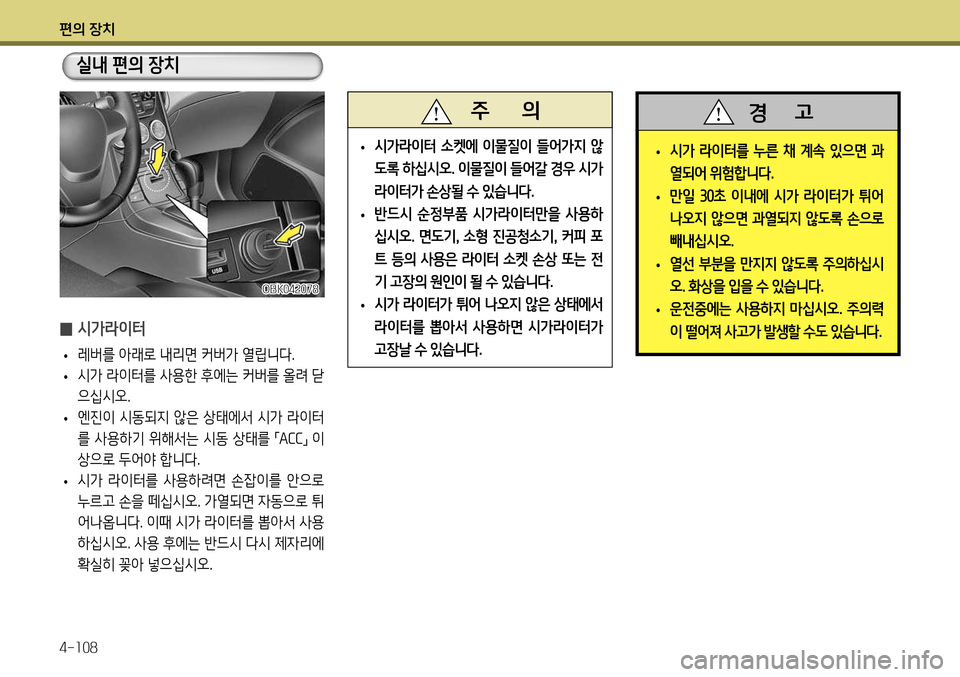

Page 179 of 307

편의 장치 4-108
• 시가 라이터를 누른 채 계속 있으면 과
열되어 위험합니다
.
• 만일 30초 이내에 시가 라이터가 튀어
나오지 않으면 과열되지 않도록 손으로
빼내십시오
.
• 열선 부분을 만지지 않도록 주의하십시오
. 화상을 입을 수 있습니다 .
• 운전중에는 사용하지 마십시오
. 주의력
이 떨어져 사고가 발생할 수도 있습니다 .
경 고
̰ 시가라이터
• 레버를 아래로 내리면 커버가 열립니다.
• 시가 라이터를 사용한 후에는 커버를 올려 닫
으십시오.
• 엔진이 시동되지 않은 상태에서 시가 라이터
를 사용하기 위해서는 시동 상태를
「ACC
」 이
상으로 두어야 합니다.
• 시가 라이터를 사용하려면 손잡이를 안으로
누르고 손을 떼십시오. 가열되면 자동으로 튀
어나옵니다. 이때 시가 라이터를 뽑아서 사용
하십시오. 사용 후에는 반드시 다시 제자리에
확실히 꽂아 넣으십시오.
OBK042078
실내 편의 장치
주 의
• 시가라이터 소켓에 이물질이 들어가지 않
도록 하십시오
. 이물질이 들어갈 경우 시가
라이터가 손상될 수 있습니다 .
• 반드시 순정부품 시가라이터만을 사용하
십시오
. 면도기 , 소형 진공청소기 , 커피 포
트 등의 사용은 라이터 소켓 손상 또는 전
기 고장의 원인이 될 수 있습니다 .
• 시가 라이터가 튀어 나오지 않은 상태에서
라이터를 뽑아서 사용하면 시가라이터가
고장날 수 있습니다
.

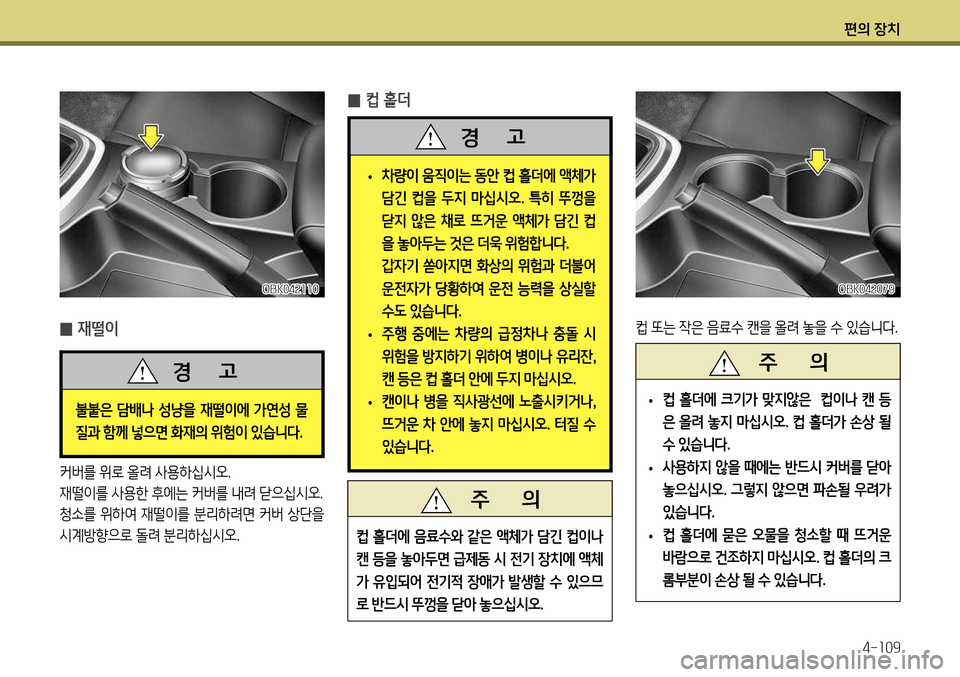

Page 180 of 307

편의 장치4-109
̰ 컵 홀더
• 차량이 움직이는 동안 컵 홀더에 액체가
담긴 컵을 두지 마십시오
. 특히 뚜껑을
닫지 않은 채로 뜨거운 액체가 담긴 컵
을 놓아두는 것은 더욱 위험합니다 .
갑자기 쏟아지면 화상의 위험과 더불어 운전자가 당황하여 운전 능력을 상실할
수도 있습니다 .
• 주행 중에는 차량의 급정차나 충돌 시
위험을 방지하기 위하여 병이나 유리잔
,
캔 등은 컵 홀더 안에 두지 마십시오 .
• 캔이나 병을 직사광선에 노출시키거나
,
뜨거운 차 안에 놓지 마십시오 . 터질 수
있습니다 .
경 고
컵 또는 작은 음료수 캔을 올려 놓을 수 있습니다.
OBK042079
̰ 재떨이
▶
▶
▶
▶
커버를 위로 올려 사용하십시오.
재떨이를 사용한 후에는 커버를 내려 닫으십시오.
청소를 위하여 재떨이를 분리하려면 커버 상단을
시계방향으로 돌려 분리하십시오.
불붙은 담배나 성냥을 재떨이에 가연성 물
질과 함께 넣으면 화재의 위험이 있습니다 .
경 고
OBK042110
주 의
컵 홀더에 음료수와 같은 액체가 담긴 컵이나
캔 등을 놓아두면 급제동 시 전기 장치에 액체
가 유입되어 전기적 장애가 발생할 수 있으므
로 반드시 뚜껑을 닫아 놓으십시오
.
주 의
• 컵 홀더에 크기가 맞지않은 컵이나 캔 등
은 올려 놓지 마십시오
. 컵 홀더가 손상 될
수 있습니다 .
• 사용하지 않을 때에는 반드시 커버를 닫아
놓으십시오
. 그렇지 않으면 파손될 우려가
있습니다 .
• 컵 홀더에 묻은 오물을 청소할 때 뜨거운
바람으로 건조하지 마십시오
. 컵 홀더의 크
롬부분이 손상 될 수 있습니다 .
