Hyundai Getz 2002 Betriebsanleitung (in German)

5- 4 WARTUNG DES FAHRZEUGS
BESCHREIBUNG
WARTUNG DES MOTORSTEUERSYSTEMS (DIESELMOTOR)
MOTORÖL U. FILTER API-Klasse: CF-4 oder DARÜBER Siehe Hinweis (1) ACEA-Klasse: B4 oder DARÜBER
LUFTFILTER KRAFTSTOFFILTERPATRONE ZAHNRIEMEN ANTRIEBSRIEMEN (FÜR SERVOLENKPUMPE,DREHSTROMGENERATOR & KLIMAANLAGE) GENERATORUNTERDRUCKPUMPE GENERATORÖL- & UNTERDRUCKSCHLAUCHKRAFTSTOFFLEITUNGEN, KRAFTSTOFFSCHLÄUCHE & ANSCHLÜSSE
F030D02B-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlichNR.
1 2 34 5678 120
96
R I
RR
I I I I
105
84
R I I I I
90 72
R R R RI I I
75 60
R I I I I
60 48
R I
R
I I I I
45 36
R R
I I I
30 24
R I
R
I I I I
15 12
R I I I IKILOMETER x 1000 MONATE
Hinweis : (1) ALLE 500 KM ODER VOR BEGINN EINER LÄNGEREN FAHRT : "I"

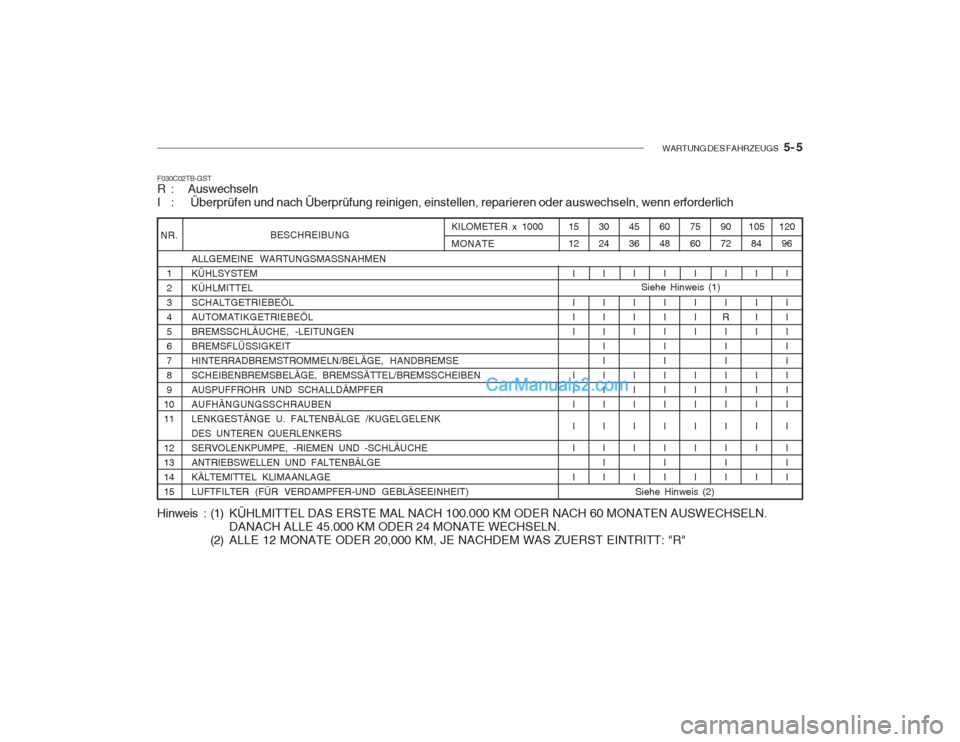

WARTUNG DES FAHRZEUGS 5- 5
BESCHREIBUNG
ALLGEMEINE WARTUNGSMASSNAHMEN KÜHLSYSTEMKÜHLMITTELSCHALTGETRIEBEÖLAUTOMATIKGETRIEBEÖLBREMSSCHLÄUCHE, -LEITUNGENBREMSFLÜSSIGKEITHINTERRADBREMSTROMMELN/BELÄGE, HANDBREMSESCHEIBENBREMSBELÄGE, BREMSSÄTTEL/BREMSSCHEIBENAUSPUFFROHR UND SCHALLDÄMPFERAUFHÄNGUNGSSCHRAUBENLENKGESTÄNGE U. FALTENBÄLGE /KUGELGELENKDES UNTEREN QUERLENKERSSERVOLENKPUMPE, -RIEMEN UND -SCHLÄUCHEANTRIEBSWELLEN UND FALTENBÄLGEKÄLTEMITTEL KLIMAANLAGELUFTFILTER (FÜR VERDAMPFER-UND GEBLÄSEEINHEIT) 90 72
I I
R I IIIII II II
60 48
I I IIIIIII II II
15 12
I I II I II II I 45 36
I I II I II II I 75 60
I I II I II II I 105
84
II II I II II I
30 24
I I IIIIIII II IINR.
1 23456789
1011 12 131415 KILOMETER x 1000 MONATE
F030C02TB-GST
R : Auswechseln
I : Überprüfen und nach Überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Siehe Hinweis (1)
Hinweis : (1)
KÜHLMITTEL DAS ERSTE MAL NACH 100.000 KM ODER NACH 60 MONATEN AUSWECHSELN. DANACH ALLE 45.000 KM ODER 24 MONATE WECHSELN.
(2) ALLE 12 MONATE ODER 20,000 KM, JE NACHDEM WAS ZUERST EINTRITT: "R" Siehe Hinweis (2)
120
96
I I IIIIIII II II

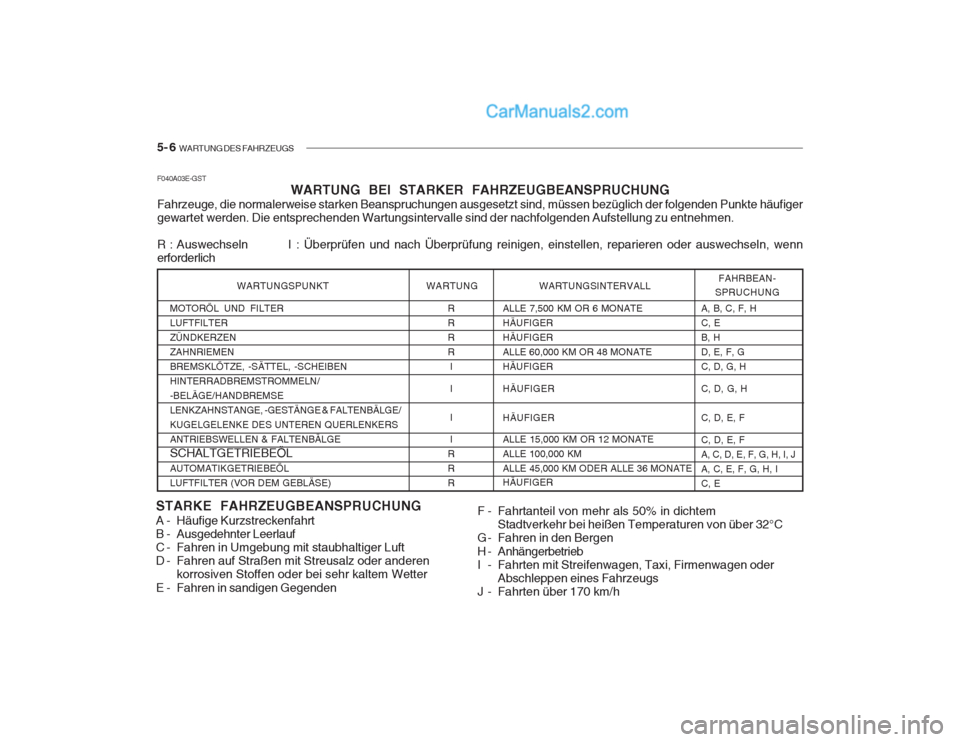

5- 6 WARTUNG DES FAHRZEUGS
F040A03E-GST
WARTUNG BEI STARKER FAHRZEUGBEANSPRUCHUNG
Fahrzeuge, die normalerweise starken Beanspruchungen ausgesetzt sind, müssen bezüglich der folgenden Punkte häufiger gewartet werden. Die entsprechenden Wartungsintervalle sind der nachfolgenden Aufstellung zu entnehmen.
R : Auswechseln I : Überprüfen und nach Überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
FAHRBEAN-
SPRUCHUNGWARTUNG WARTUNGSINTERVALL
WARTUNGSPUNKT
MOTORÖL UND FILTER LUFTFILTERZÜNDKERZENZAHNRIEMENBREMSKLÖTZE, -SÄTTEL, -SCHEIBENHINTERRADBREMSTROMMELN/-BELÄGE/HANDBREMSELENKZAHNSTANGE, -GESTÄNGE & FALTENBÄLGE/KUGELGELENKE DES UNTEREN QUERLENKERSANTRIEBSWELLEN & FALTENBÄLGESCHALTGETRIEBEÖLAUTOMATIKGETRIEBEÖLLUFTFILTER (VOR DEM GEBLÄSE)ALLE 7,500 KM OR 6 MONATE HÄUFIGERHÄUFIGERALLE 60,000 KM OR 48 MONATEHÄUFIGER HÄUFIGER HÄUFIGER ALLE 15,000 KM OR 12 MONATE ALLE 100,000 KMALLE 45,000 KM ODER ALLE 36 MONATE HÄUFIGER A, B, C, F, H C, EB, HD, E, F, GC, D, G, H C, D, G, H C, D, E, F C, D, E, F A, C, D, E, F, G, H, I, JA, C, E, F, G, H, IC, E
STARKE FAHRZEUGBEANSPRUCHUNG
A - Häufige Kurzstreckenfahrt
B - Ausgedehnter Leerlauf
C - Fahren in Umgebung mit staubhaltiger Luft
D - Fahren auf Straßen mit Streusalz oder anderen
korrosiven Stoffen oder bei sehr kaltem Wetter
E - Fahren in sandigen Gegenden F - Fahrtanteil von mehr als 50% in dichtem
Stadtverkehr bei heißen Temperaturen von über 32°C
G - Fahren in den Bergen
H - Anhängerbetrieb
I - Fahrten mit Streifenwagen, Taxi, Firmenwagen oder Abschleppen eines Fahrzeugs
J - Fahrten über 170 km/h
R RRR
I I I I
R RR

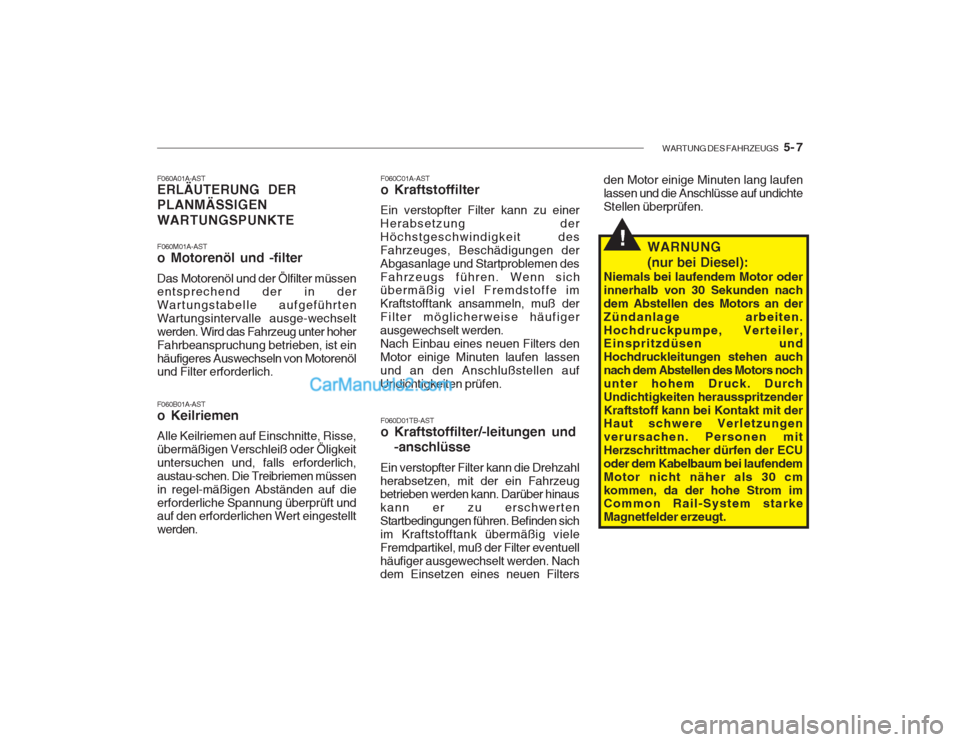

WARTUNG DES FAHRZEUGS 5- 7
F060A01A-AST ERLÄUTERUNG DER PLANMÄSSIGEN WARTUNGSPUNKTE F060M01A-AST
o Motorenöl und -filter Das Motorenöl und der Ölfilter müssen entsprechend der in der Wartungstabelle aufgeführtenWartungsintervalle ausge-wechseltwerden. Wird das Fahrzeug unter hoherFahrbeanspruchung betrieben, ist einhäufigeres Auswechseln von Motorenöl und Filter erforderlich. F060C01A-AST
o Kraftstoffilter
Ein verstopfter Filter kann zu einer Herabsetzung derHöchstgeschwindigkeit desFahrzeuges, Beschädigungen derAbgasanlage und Startproblemen des
Fahrzeugs führen. Wenn sich übermäßig viel Fremdstoffe im Kraftstofftank ansammeln, muß derFilter möglicherweise häufigerausgewechselt werden.Nach Einbau eines neuen Filters denMotor einige Minuten laufen lassenund an den Anschlußstellen aufUndichtigkeiten prüfen.
F060D01TB-AST
o Kraftstoffilter/-leitungen und -anschlüsse
Ein verstopfter Filter kann die Drehzahl herabsetzen, mit der ein Fahrzeug betrieben werden kann. Darüber hinaus kann er zu erschwertenStartbedingungen führen. Befinden sichim Kraftstofftank übermäßig vieleFremdpartikel, muß der Filter eventuellhäufiger ausgewechselt werden. Nach dem Einsetzen eines neuen Filters
F060B01A-AST
o Keilriemen Alle Keilriemen auf Einschnitte, Risse, übermäßigen Verschleiß oder Öligkeituntersuchen und, falls erforderlich,austau-schen. Die Treibriemen müssenin regel-mäßigen Abständen auf dieerforderliche Spannung überprüft und auf den erforderlichen Wert eingestellt werden. den Motor einige Minuten lang laufenlassen und die Anschlüsse auf undichteStellen überprüfen.
!WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nachdem Abstellen des Motors an derZündanlage arbeiten.Hochdruckpumpe, Verteiler, Einspritzdüsen und Hochdruckleitungen stehen auchnach dem Abstellen des Motors nochunter hohem Druck. DurchUndichtigkeiten herausspritzenderKraftstoff kann bei Kontakt mit der Haut schwere Verletzungen verursachen. Personen mitHerzschrittmacher dürfen der ECUoder dem Kabelbaum bei laufendemMotor nicht näher als 30 cmkommen, da der hohe Strom im Common Rail-System starke Magnetfelder erzeugt.

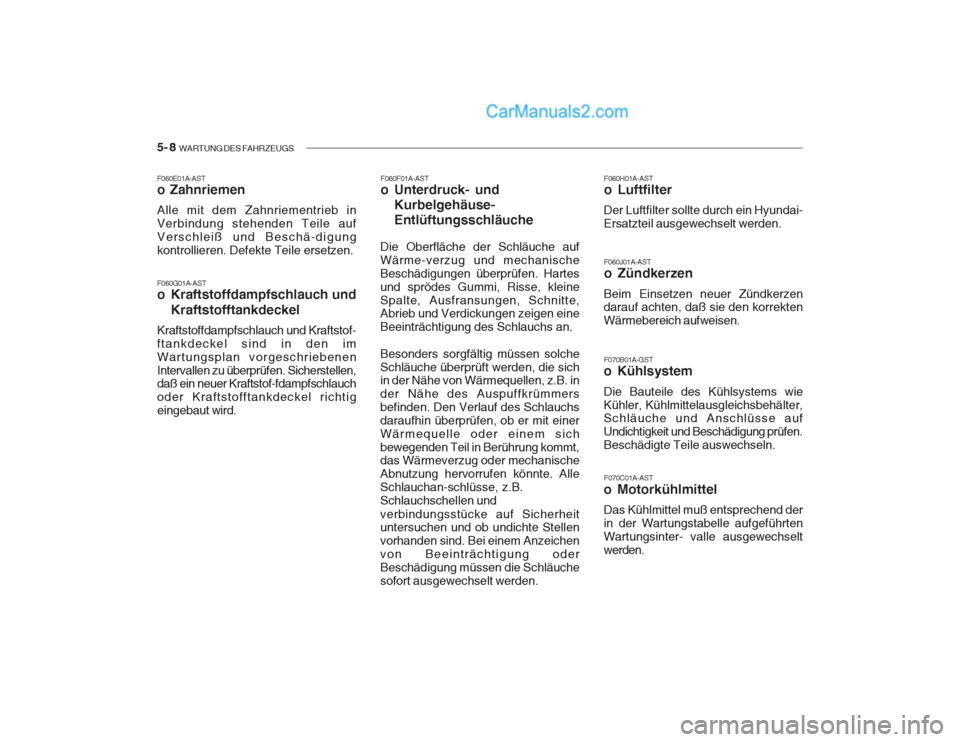

5- 8 WARTUNG DES FAHRZEUGS
F060J01A-AST
o Zündkerzen
Beim Einsetzen neuer Zündkerzendarauf achten, daß sie den korrekten Wärmebereich aufweisen.
F070B01A-GST
o Kühlsystem Die Bauteile des Kühlsystems wie Kühler, Kühlmittelausgleichsbehälter, Schläuche und Anschlüsse auf Undichtigkeit und Beschädigung prüfen.Beschädigte Teile auswechseln.
F070C01A-AST
o Motorkühlmittel Das Kühlmittel muß entsprechend der in der Wartungstabelle aufgeführtenWartungsinter- valle ausgewechseltwerden.
F060G01A-AST
o Kraftstoffdampfschlauch und
Kraftstofftankdeckel
Kraftstoffdampfschlauch und Kraftstof- ftankdeckel sind in den imWartungsplan vorgeschriebenenIntervallen zu überprüfen. Sicherstellen, daß ein neuer Kraftstof-fdampfschlauch oder Kraftstofftankdeckel richtigeingebaut wird. F060H01A-AST
o Luftfilter
Der Luftfilter sollte durch ein Hyundai- Ersatzteil ausgewechselt werden.
F060F01A-AST
o Unterdruck- und
Kurbelgehäuse- Entlüftungsschläuche
Die Oberfläche der Schläuche auf Wärme-verzug und mechanischeBeschädigungen überprüfen. Hartesund sprödes Gummi, Risse, kleineSpalte, Ausfransungen, Schnitte, Abrieb und Verdickungen zeigen eine Beeinträchtigung des Schlauchs an. Besonders sorgfältig müssen solche Schläuche überprüft werden, die sich in der Nähe von Wärmequellen, z.B. in der Nähe des Auspuffkrümmersbefinden. Den Verlauf des Schlauchsdaraufhin überprüfen, ob er mit einerWärmequelle oder einem sichbewegenden Teil in Berührung kommt, das Wärmeverzug oder mechanische Abnutzung hervorrufen könnte. AlleSchlauchan-schlüsse, z.B.Schlauchschellen und verbindungsstücke auf Sicherheit untersuchen und ob undichte Stellen vorhanden sind. Bei einem Anzeichenvon Beeinträchtigung oderBeschädigung müssen die Schläuchesofort ausgewechselt werden.
F060E01A-AST o Zahnriemen Alle mit dem Zahnriementrieb in Verbindung stehenden Teile aufVerschleiß und Beschä-digungkontrollieren. Defekte Teile ersetzen.

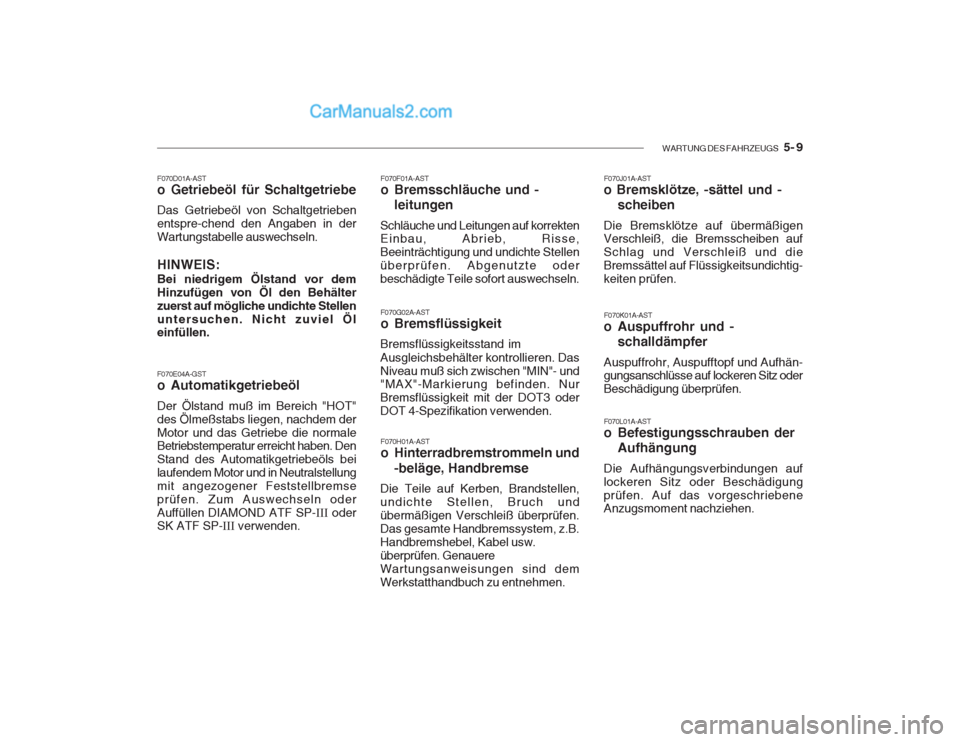

WARTUNG DES FAHRZEUGS 5- 9
F070D01A-AST
o Getriebeöl für Schaltgetriebe Das Getriebeöl von Schaltgetrieben entspre-chend den Angaben in derWartungstabelle auswechseln. HINWEIS: Bei niedrigem Ölstand vor dem Hinzufügen von Öl den Behälterzuerst auf mögliche undichte Stellenuntersuchen. Nicht zuviel Öl einfüllen.
F070H01A-AST
o Hinterradbremstrommeln und-beläge, Handbremse
Die Teile auf Kerben, Brandstellen, undichte Stellen, Bruch undübermäßigen Verschleiß überprüfen.Das gesamte Handbremssystem, z.B.
Handbremshebel, Kabel usw.überprüfen. GenauereWartungsanweisungen sind demWerkstatthandbuch zu entnehmen. F070J01A-AST
o Bremsklötze, -sättel und -
scheiben
Die Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und dieBremssättel auf Flüssigkeitsundichtig-keiten prüfen.
F070K01A-AST
o Auspuffrohr und -
schalldämpfer
Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitz oder Beschädigung überprüfen.
F070E04A-GST
o Automatikgetriebeöl Der Ölstand muß im Bereich "HOT" des Ölmeßstabs liegen, nachdem derMotor und das Getriebe die normale Betriebstemperatur erreicht haben. Den Stand des Automatikgetriebeöls beilaufendem Motor und in Neutralstellungmit angezogener Feststellbremseprüfen. Zum Auswechseln oderAuffüllen DIAMOND ATF SP-
III oder
SK ATF SP- III verwenden. F070F01A-AST
o Bremsschläuche und -
leitungen
Schläuche und Leitungen auf korrekten
Einbau, Abrieb, Risse, Beeinträchtigung und undichte Stellenüberprüfen. Abgenutzte oderbeschädigte Teile sofort auswechseln.
F070G02A-AST
o Bremsflüssigkeit
Bremsflüssigkeitsstand im Ausgleichsbehälter kontrollieren. Das Niveau muß sich zwischen "MIN"- und "MAX"-Markierung befinden. Nur Bremsflüssigkeit mit der DOT3 oderDOT 4-Spezifikation verwenden. F070L01A-AST
o Befestigungsschrauben der
Aufhängung
Die Aufhängungsverbindungen auflockeren Sitz oder Beschädigungprüfen. Auf das vorgeschriebene Anzugsmoment nachziehen.

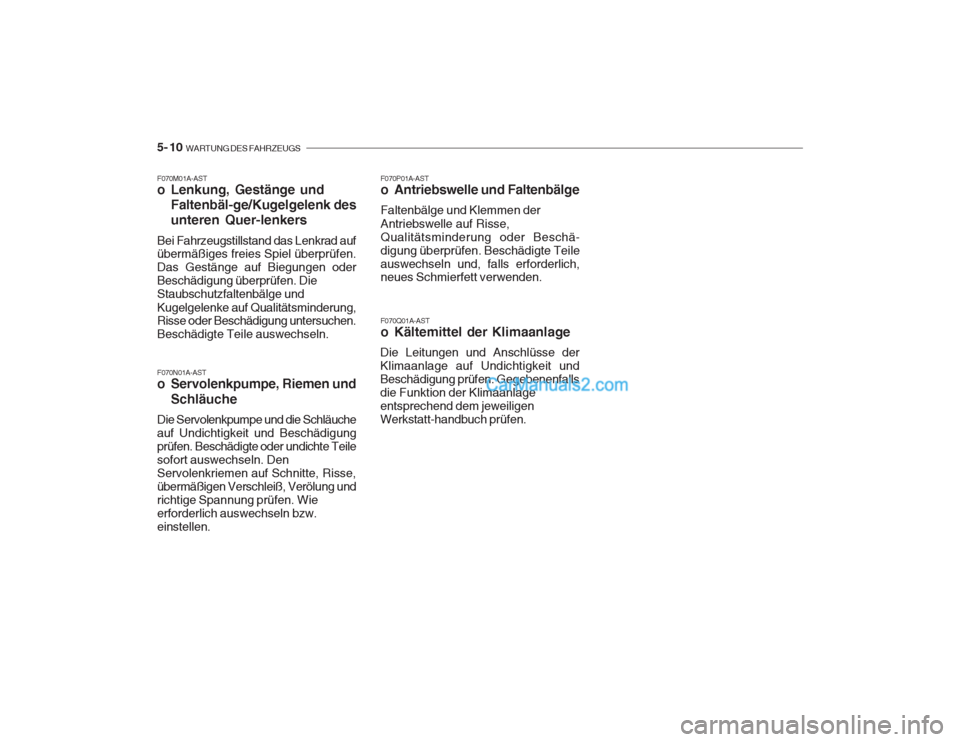

5- 10 WARTUNG DES FAHRZEUGS
F070M01A-AST
o Lenkung, Gestänge und
Faltenbäl-ge/Kugelgelenk des unteren Quer-lenkers
Bei Fahrzeugstillstand das Lenkrad auf übermäßiges freies Spiel überprüfen. Das Gestänge auf Biegungen oderBeschädigung überprüfen. DieStaubschutzfaltenbälge und Kugelgelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen. Beschädigte Teile auswechseln. F070N01A-AST
o Servolenkpumpe, Riemen und Schläuche
Die Servolenkpumpe und die Schläuche auf Undichtigkeit und Beschädigungprüfen. Beschädigte oder undichte Teilesofort auswechseln. Den
Servolenkriemen auf Schnitte, Risse,übermäßigen Verschleiß, Verölung undrichtige Spannung prüfen. Wieerforderlich auswechseln bzw.einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitätsminderung oder Beschä-digung überprüfen. Beschädigte Teileauswechseln und, falls erforderlich, neues Schmierfett verwenden. F070Q01A-AST
o Kältemittel der Klimaanlage
Die Leitungen und Anschlüsse der
Klimaanlage auf Undichtigkeit undBeschädigung prüfen. Gegebenenfallsdie Funktion der Klimaanlage
entsprechend dem jeweiligenWerkstatt-handbuch prüfen.

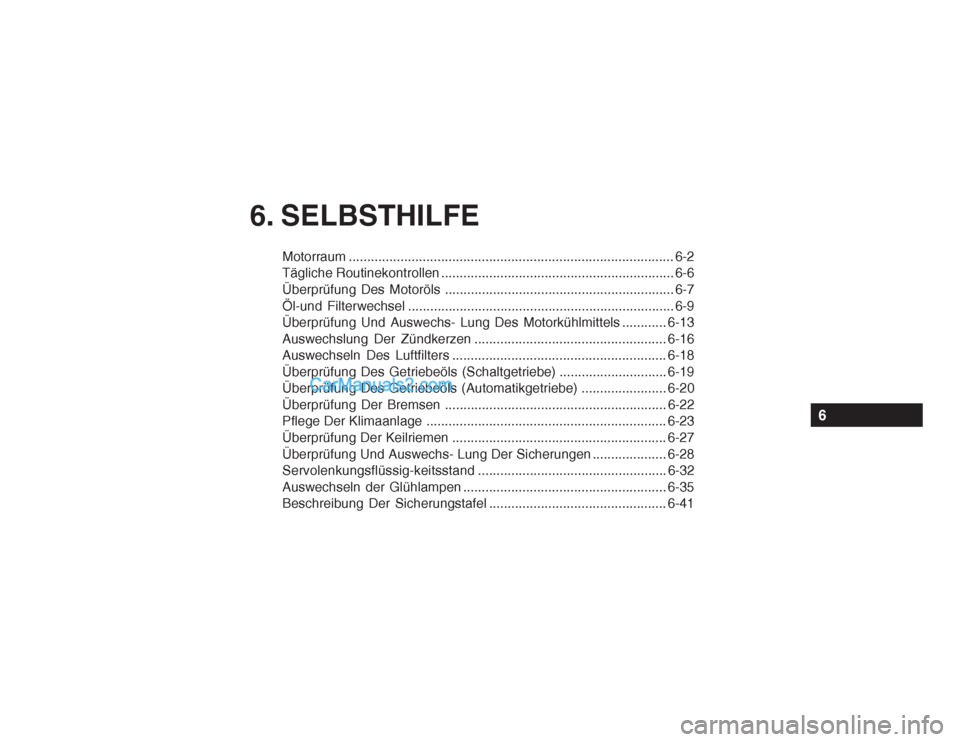

6. SELBSTHILFE
Motorraum........................................................................................ 6-2
Tägliche Routinekontrollen ............................................................... 6-6
Überprüfung Des Motoröls .............................................................. 6-7
Öl-und Filterwechsel ........................................................................ 6-9
Überprüfung Und Auswechs- Lung Des Motorkühlmittels ............ 6-13
Auswechslung Der Zündkerzen .................................................... 6-16
Auswechseln Des Luftfilters .......................................................... 6-18
Überprüfung Des Getriebeöls (Schaltgetriebe) ............................. 6-19
Überprüfung Des Getriebeöls (Automatikgetriebe) ....................... 6-20
Überprüfung Der Bremsen ............................................................ 6-22
Pflege Der Klimaanlage ................................................................. 6-23
Überprüfung Der Keilriemen .......................................................... 6-27
Überprüfung Und Auswechs- Lung Der Sicherungen .................... 6-28
Servolenkungsflüssig-keitsst and ................................................... 6-32
Auswechseln der Glühlampen ....................................................... 6-35
Beschreibung Der Sicherungstafel ................................................ 6-41
6

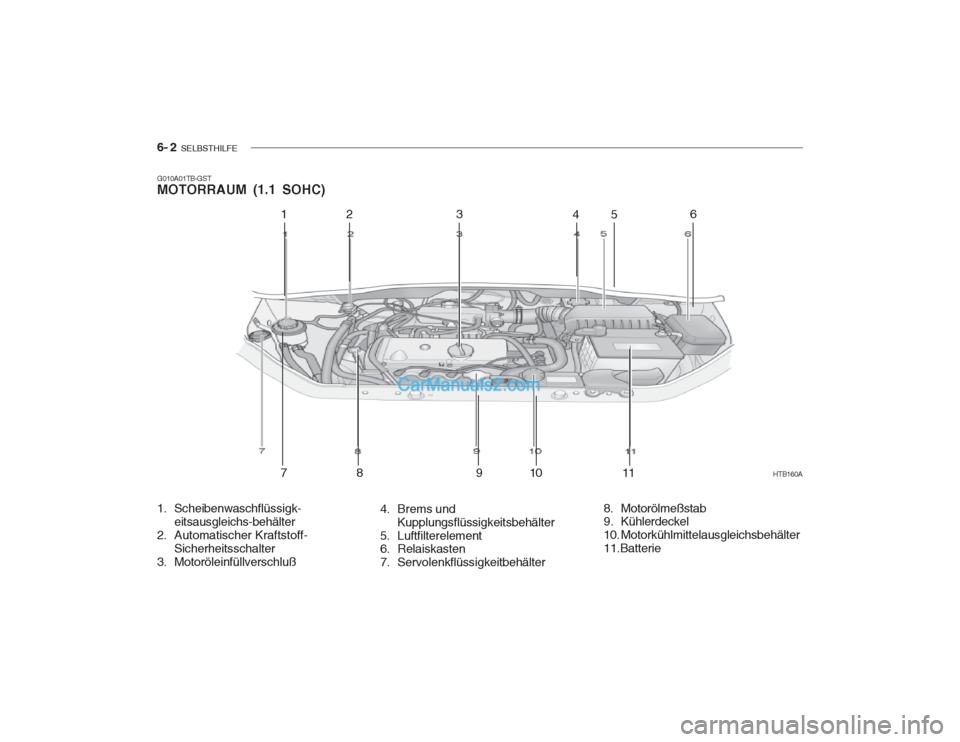

6- 2 SELBSTHILFE
G010A01TB-GST MOTORRAUM (1.1 SOHC)
4. Brems undKupplungsflüssigkeitsbehälter
5. Luftfilterelement
6. Relaiskasten
7. Servolenkflüssigkeitbehälter
1. Scheibenwaschflüssigk-
eitsausgleichs-behälter
2. Automatischer Kraftstoff- Sicherheitsschalter
3. Motoröleinfüllverschluß 8. Motorölmeßstab
9. Kühlerdeckel
10. Motorkühlmittelausgleichsbehälter11.BatterieHTB160A
12 3
456
78 9 10 1 1

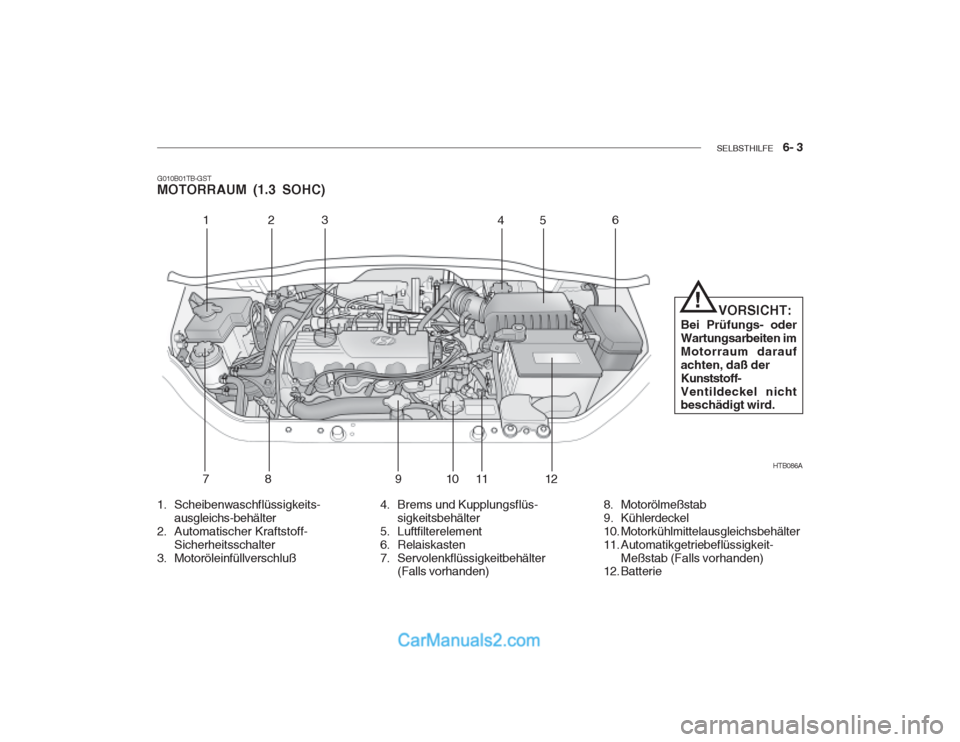

SELBSTHILFE 6- 3
G010B01TB-GST MOTORRAUM (1.3 SOHC)
HTB086A
123
456
78 91 011
12
1. Scheibenwaschflüssigkeits- ausgleichs-behälter
2. Automatischer Kraftstoff- Sicherheitsschalter
3. Motoröleinfüllverschluß 4. Brems und Kupplungsflüs-
sigkeitsbehälter
5. Luftfilterelement
6. Relaiskasten
7. Servolenkflüssigkeitbehälter (Falls vorhanden) 8. Motorölmeßstab
9. Kühlerdeckel
10. Motorkühlmittelausgleichsbehälter
11. Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
12. Batterie VORSICHT:
Bei Prüfungs- oderWartungsarbeiten imMotorraum daraufachten, daß derKunststoff-Ventildeckel nicht beschädigt wird.
!
