painel fusíveis Hyundai Getz 2002 Manual do proprietário (in Portuguese)

1- 40 CARACTERÍSTICAS DO SEU HYUNDAI
AVISO:
o Quando o SRS é activado, poderá haver um ruído muito elevado e uma poeira fina será libertada no habitáculo. Estascondições são normais e não representam qualquer perigo. No entanto, a poeira fina geradadurante o enchimento dos air bag pode causar irritações de pele. Ter o cuidado de lavar asmãos e a face cuidadosamente com água tépida e sabão após um acidente no qual os air bagtenham sido accionados.
o O SRS só pode funcionar
quando a chave de ignição está na posição "ON". Se o SRI (indicador de funcionamento) doSRS não se acender, ou se estiver permanentemente aceso, após se ter acendidointermitentemente durante 6 segundos após ligar a ignição ou após o motor entrar emfuncionamento, ou se se acender enquanto conduz, o SRS não está a funcionar correctamente. Se isto suceder, dirigir-seimediatamente a um Agente ouOficina Autorizada Hyundai e mandar inspeccionar o sistema.
o Antes de substituir um fusível ou desligar a bateria, rodar a chave de ignição para a posição"LOCK" e retirar a chave. Nunca substituir os fusíveis relacionados com o air bagquando a chave de ignição está na posição "ON". O não cumprimento desteprocedimento fará com que o indicador SRI do sistema SRS se acenda.!CUIDADO:
Quando da montagem do recipiente com o ambientador líquido no interior do veículo, nãoo colocar na proximidade do painel de instrumentos ou na superfície do painel de bordo. Se houveruma fuga de líquido ambientador nua destas zonas (painel de instrumentos, painel de bordo ouventiladores), pode danificar estes componentes. Se houver uma fuga de líquido ambientador numadestas zonas, lavá-las com água imediatamente.!

6

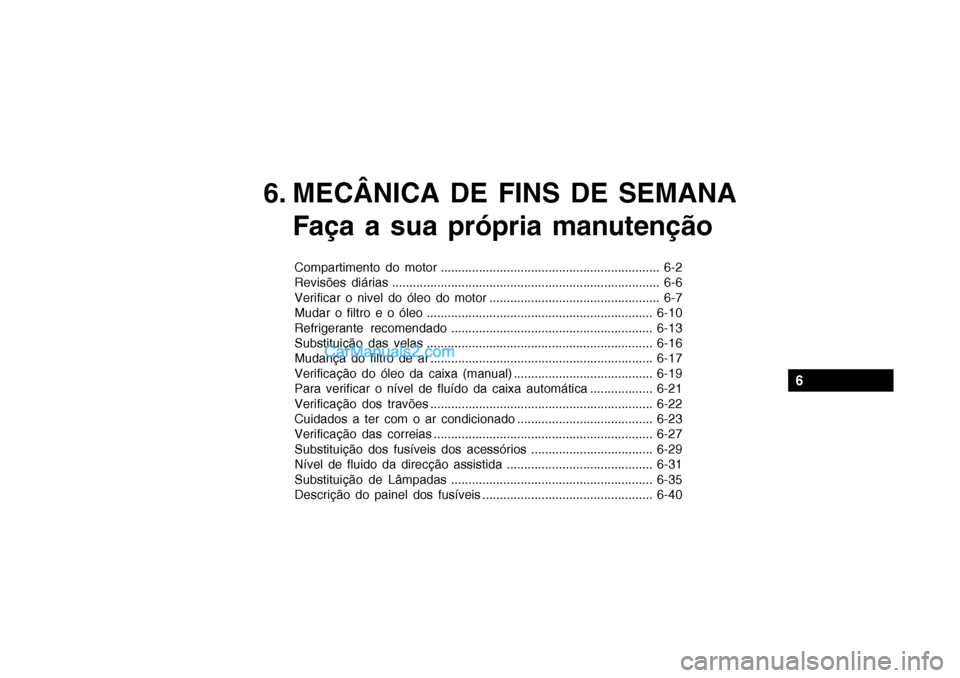

6. MECÂNICA DE FINS DE SEMANAFaça a sua própria manutenção
Compartimento do motor ............................................................... 6-2
Revisões diárias ............................................................................. 6-6
Verificar o nivel do óleo do motor ................................................. 6-7
Mudar o filtro e o óleo ................................................................. 6-10
Refrigerante recomendado .......................................................... 6-13
Substituição das velas ................................................................. 6-16
Mudança do filtro de ar ................................................................ 6-17
Verificação do óleo da caixa (manual) ........................................ 6-19
Para verificar o nível de fluído da caixa automática .................. 6-21
Verificação dos travões ................................................................ 6-22
Cuidados a ter com o ar condicionado ....................................... 6-23
Verificação das correias ............................................................... 6-27
Substituição dos fusíveis dos acessórios ................................... 6-29
Nível de fluido da direcção assistida .......................................... 6-31
Substituição de Lâmpadas .......................................................... 6-35
Descrição do painel dos fusíveis ................................................. 6-40

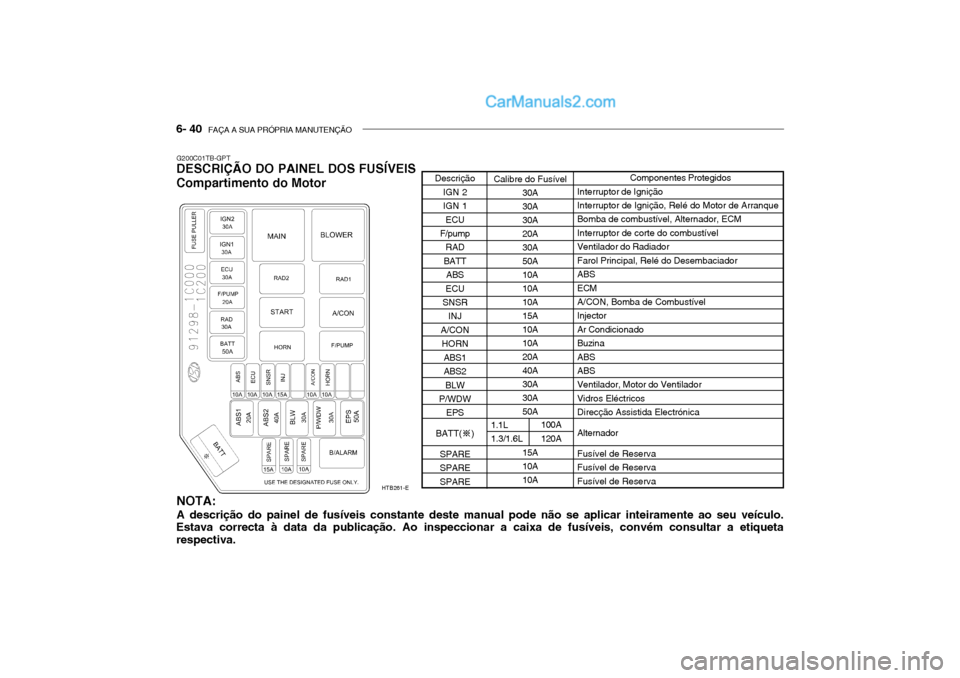

6- 40 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G200C01TB-GPT
DESCRIÇÃO DO PAINEL DOS FUSÍVEIS Compartimento do Motor
NOTA: A descrição do painel de fusíveis constante deste manual pode não se aplicar inteiramente ao seu veículo.
Estava correcta à data da publicação. Ao inspeccionar a caixa de fusíveis, convém consultar a etiqueta respectiva.
HTB261-E Componentes Protegidos
Interruptor de Ignição Interruptor de Ignição, Relé do Motor de Arranque Bomba de combustível, Alternador, ECM Interruptor de corte do combustívelVentilador do RadiadorFarol Principal, Relé do DesembaciadorABSECM A/CON, Bomba de Combustível InjectorAr CondicionadoBuzinaABSABS Ventilador, Motor do Ventilador Vidros EléctricosDirecção Assistida Electrónica Alternador Fusível de Reserva Fusível de ReservaFusível de Reserva
Calibre do Fusível
30A 30A30A20A30A50A10A10A10A15A10A10A20A40A30A30A50A 15A 10A10A
Descrição
IGN 2 IGN 1ECU
F/pump
RAD
BATT ABS
ECU
SNSR INJ
A/CON HORN ABS1ABS2
BLW
P/WDW
EPS
BATT( )
SPARE SPARE SPARE
1.1L 1.3/1.6L 100A 120A

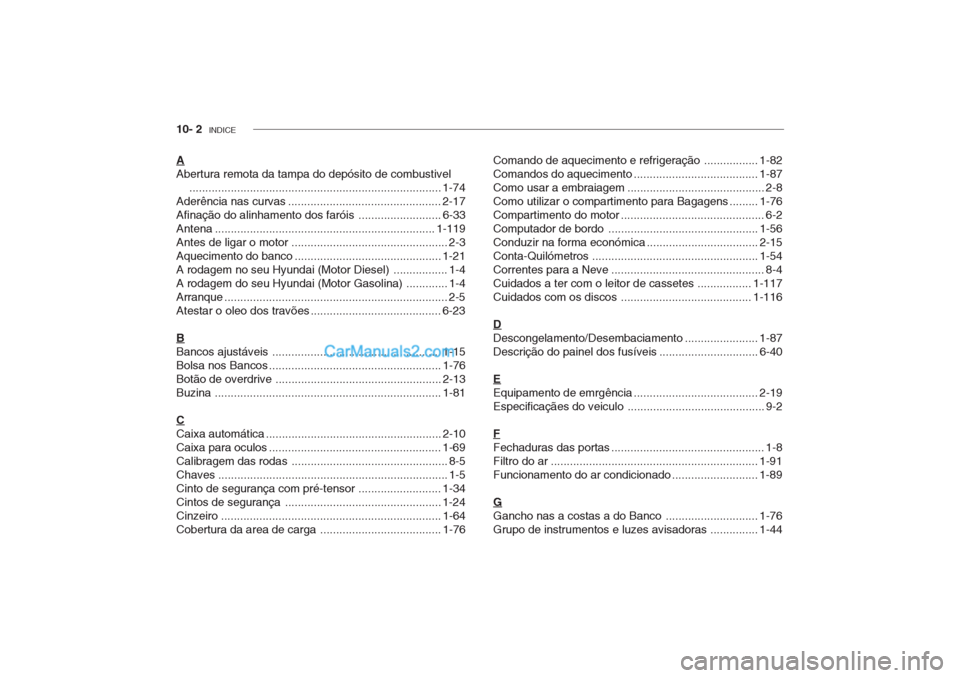

10- 2 INDICE
A Abertura remota da tampa do depósito de combustivel
............................................................................... 1-74
Aderência nas curvas ................................................ 2-17
Afinação do alinhamento dos faróis ..........................6-33
Antena ..................................................................... 1-119
Antes de ligar o motor ................................................. 2-3
Aquecimento do banco .............................................. 1-21
A rodagem no seu Hyundai (Motor Diesel) ................. 1-4
A rodagem do seu Hyundai (Motor Gasolina) ............. 1-4
Arranque ...................................................................... 2-5
Atestar o oleo dos travões ......................................... 6-23
B Bancos ajustáveis ..................................................... 1-15
Bolsa nos Bancos ...................................................... 1-76
Botão de overdrive .................................................... 2-13
Buzina ....................................................................... 1-81
C Caixa automática....................................................... 2-10
Caixa para oculos...................................................... 1-69
Calibragem das rodas ................................................. 8-5
Chaves ........................................................................ 1-5
Cinto de segurança com pré-tensor .......................... 1-34
Cintos de segurança ................................................. 1-24
Cinzeiro ..................................................................... 1-64
Cobertura da area de carga ...................................... 1-76Comando de aquecimento e
refrigeração ................. 1-82
Comandos do aquecimento ....................................... 1-87
Como usar a embraiagem........................................... 2-8
Como utilizar o compartimento para Bagagens ......... 1-76Compartimento do motor............................................. 6-2
Computador de bordo ............................................... 1-56
Conduzir na forma económica ................................... 2-15
Conta-Quilómetros .................................................... 1-54
Correntes para a Neve ................................................ 8-4
Cuidados a ter com o leitor de casset es ................. 1-117
Cuidados com os discos ........ ................................. 1-116
D Descongelamento/Desembaciament o ....................... 1-87
Descrição do painel dos fusíveis ............................... 6-40
E Equipamento de emrgência....................................... 2-19
Especificaçães do veiculo ........................................... 9-2
F Fechaduras das portas................................................ 1-8
Filtro do ar ................................................................. 1-91
Funcionamento do ar condicionado........................... 1-89
G
Gancho nas a costas a do Banco ............................. 1-76
Grupo de instrumentos e luzes avisadoras ............... 1-44
