Hyundai Getz 2003 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2003, Model line: Getz, Model: Hyundai Getz 2003Pages: 220, PDF Size: 3.79 MB
Page 11 of 220
1
2
3
4
5
6
7
8
9
10

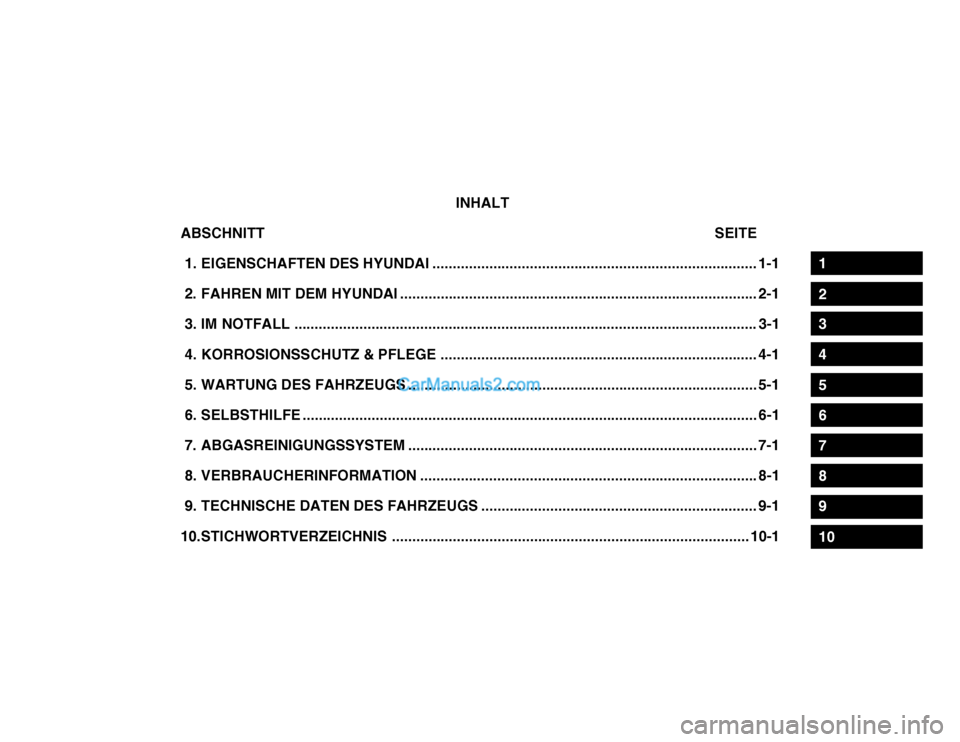

INHALT
ABSCHNITT SEITE
1. EIGENSCHAFTEN DES HYUNDAI ................................................................................ 1-1
2. FAHREN M IT DEM HYUNDAI ........................................................................................ 2-1
3. IM NOTFALL .................................................................................................................. 3-1
4. KORROSIONSSCH UTZ & PFLEGE .............................................................................. 4-1
5. WARTUNG DES FAHRZEUGS ...................................................................................... 5-1
6. SELBSTHILFE ................................................................................................................ 6 -1
7. ABGASREINI GUNGSSYSTEM ...................................................................................... 7-1
8. VERBRAUCHERINFORMATION ................................................................................... 8-1
9. TECHNISCHE DATEN DES FAHRZEUGS .................................................................... 9-1
10.STICHWORTVERZEI CHNIS ........................................................................................ 10-1

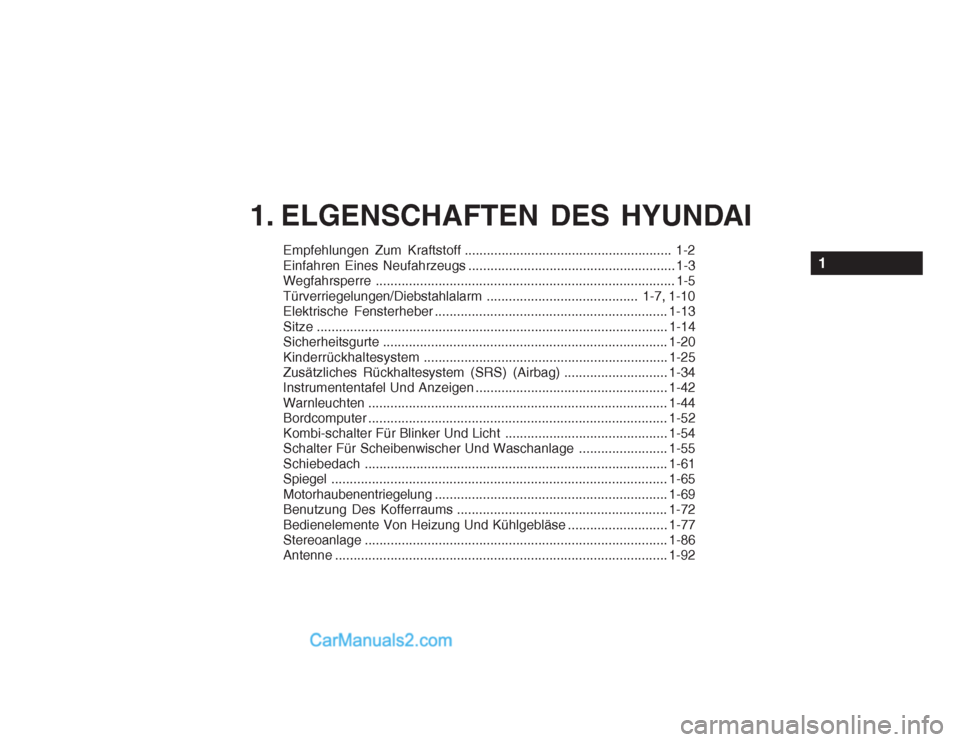

Page 12 of 220
Empfehlungen Zum Kraftstoff ........................................................ 1-2
Einfahren Eines Neufahrzeugs ........................................................ 1-3
Wegfahrsperre ................................................................................. 1-5 Türverriegelungen/Diebstahlalarm......................................... 1-7, 1-10
Elektrische Fensterheber ............................................................... 1-13Sitze ............................................................................................... 1-14
Sicherheitsgurte ............................................................................. 1-20
Kinderrückhaltesyst em .................................................................. 1-25
Zusätzliches Rückhaltesystem (SRS) (Airbag) ............................ 1-34
Instrumententafel Und Anzeigen .................................................... 1-42 Warnleuchten ................................................................................. 1-44
Bordcomput er ................................................................................. 1-52
Kombi-schalter Für Blinker Und Licht ............................................ 1-54
Schalter Für Scheibenwischer Und Waschanlage ........................ 1-55 Schiebedach .................................................................................. 1-61
Spiegel ........................................................................................... 1-65
Motorhaubenentriegelung ............................................................... 1-69
Benutzung Des Kofferraums ......................................................... 1-72
Bedienelemente Von Heizung Und Kühlgebläse ........................... 1-77 Stereoanlage .................................................................................. 1-86
Antenne .......................................................................................... 1-92
1. ELGENSCHAFTEN DES HYUNDAI
1
Page 13 of 220

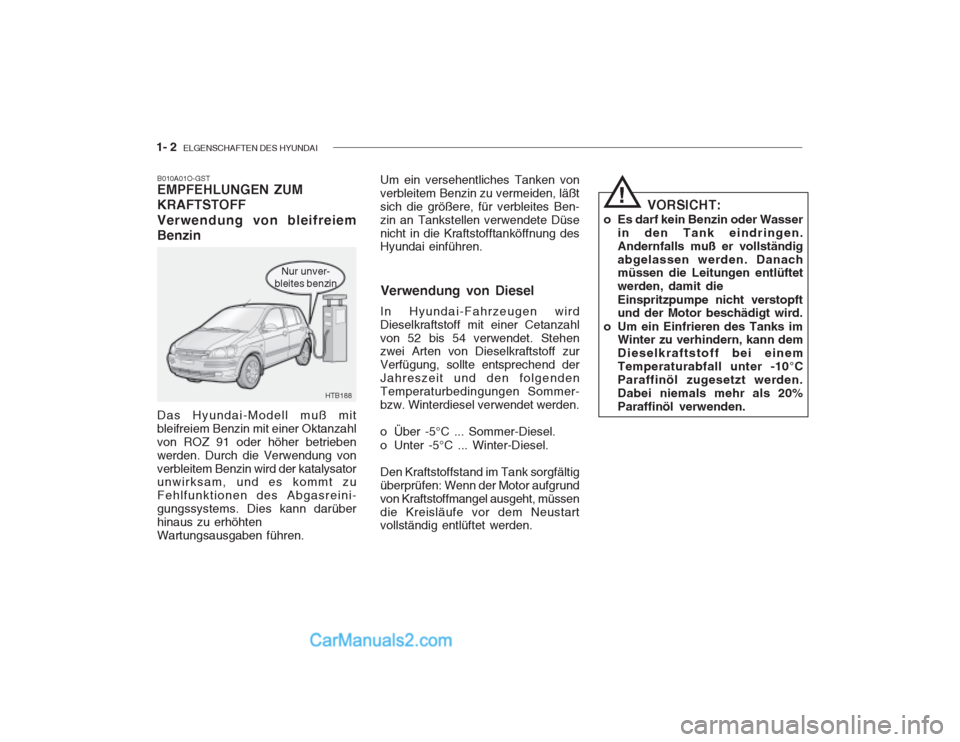

1- 2 ELGENSCHAFTEN DES HYUNDAI
Nur unver-
bleites benzin
B010A01O-GST EMPFEHLUNGEN ZUM KRAFTSTOFF Verwendung von bleifreiem Benzin Das Hyundai-Modell muß mit bleifreiem Benzin mit einer Oktanzahlvon ROZ 91 oder höher betriebenwerden. Durch die Verwendung vonverbleitem Benzin wird der katalysator unwirksam, und es kommt zu Fehlfunktionen des Abgasreini-gungssystems. Dies kann darüberhinaus zu erhöhtenWartungsausgaben führen. Verwendung von Diesel
In Hyundai-Fahrzeugen wirdDieselkraftstoff mit einer Cetanzahlvon 52 bis 54 verwendet. Stehen zwei Arten von Dieselkraftstoff zur Verfügung, sollte entsprechend derJahreszeit und den folgendenTemperaturbedingungen Sommer-bzw. Winterdiesel verwendet werden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrundvon Kraftstoffmangel ausgeht, müssendie Kreisläufe vor dem Neustart vollständig entlüftet werden.
HTB188 Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßtsich die größere, für verbleites Ben-zin an Tankstellen verwendete Düsenicht in die Kraftstofftanköffnung des Hyundai einführen.
VORSICHT:
o Es darf kein Benzin oder Wasser in den Tank eindringen. Andernfalls muß er vollständigabgelassen werden. Danach müssen die Leitungen entlüftet werden, damit die Einspritzpumpe nicht verstopft und der Motor beschädigt wird.
o Um ein Einfrieren des Tanks im Winter zu verhindern, kann dem Dieselkraftstoff bei einemTemperaturabfall unter -10°CParaffinöl zugesetzt werden.Dabei niemals mehr als 20%Paraffinöl verwenden.
!
Page 14 of 220

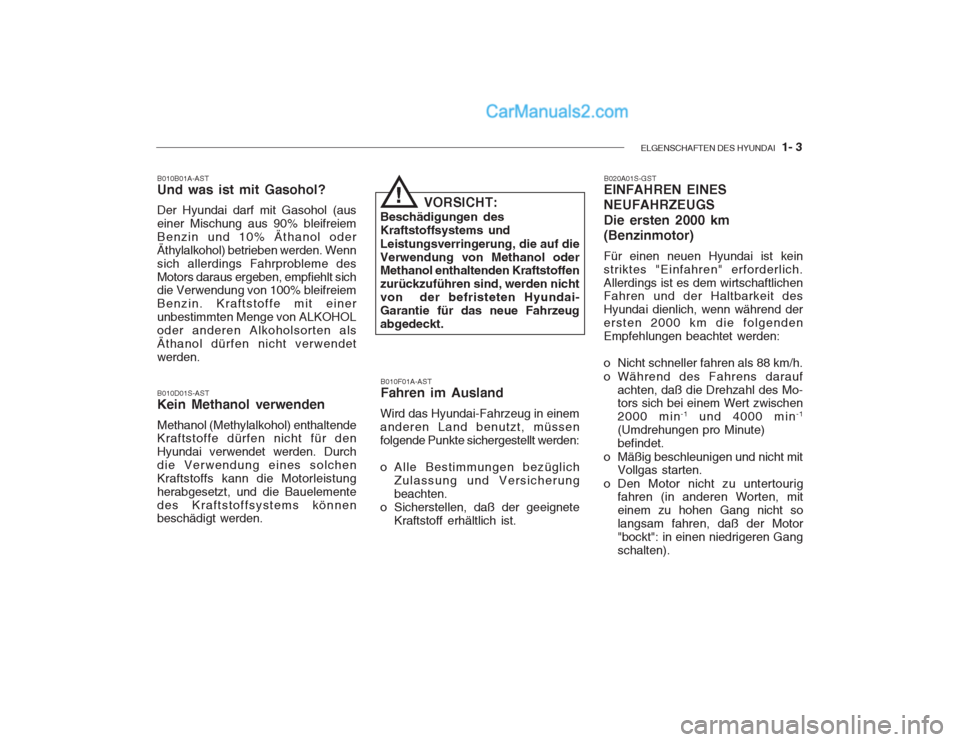

ELGENSCHAFTEN DES HYUNDAI 1- 3
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oderÄthylalkohol) betrieben werden. Wennsich allerdings Fahrprobleme desMotors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einerunbestimmten Menge von ALKOHOLoder anderen Alkoholsorten alsÄthanol dürfen nicht verwendetwerden. B010D01S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundai verwendet werden. Durchdie Verwendung eines solchenKraftstoffs kann die Motorleistungherabgesetzt, und die Bauelementedes Kraftstoffsystems können beschädigt werden. VORSICHT:
Beschädigungen des Kraftstoffsystems und Leistungsverringerung, die auf die Verwendung von Methanol oder Methanol enthaltenden Kraftstoffen zurückzuführen sind, werden nichtvon der befristeten Hyundai-Garantie für das neue Fahrzeugabgedeckt.
!
B010F01A-AST Fahren im Ausland
Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssenfolgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist. B020A01S-GST
EINFAHREN EINES NEUFAHRZEUGS Die ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich.Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während derersten 2000 km die folgendenEmpfehlungen beachtet werden:
o Nicht schneller fahren als 88 km/h.
o Während des Fahrens darauf
achten, daß die Drehzahl des Mo- tors sich bei einem Wert zwischen 2000 min -1
und 4000 min -1
(Umdrehungen pro Minute)befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, miteinem zu hohen Gang nicht solangsam fahren, daß der Motor"bockt": in einen niedrigeren Gangschalten).
Page 15 of 220

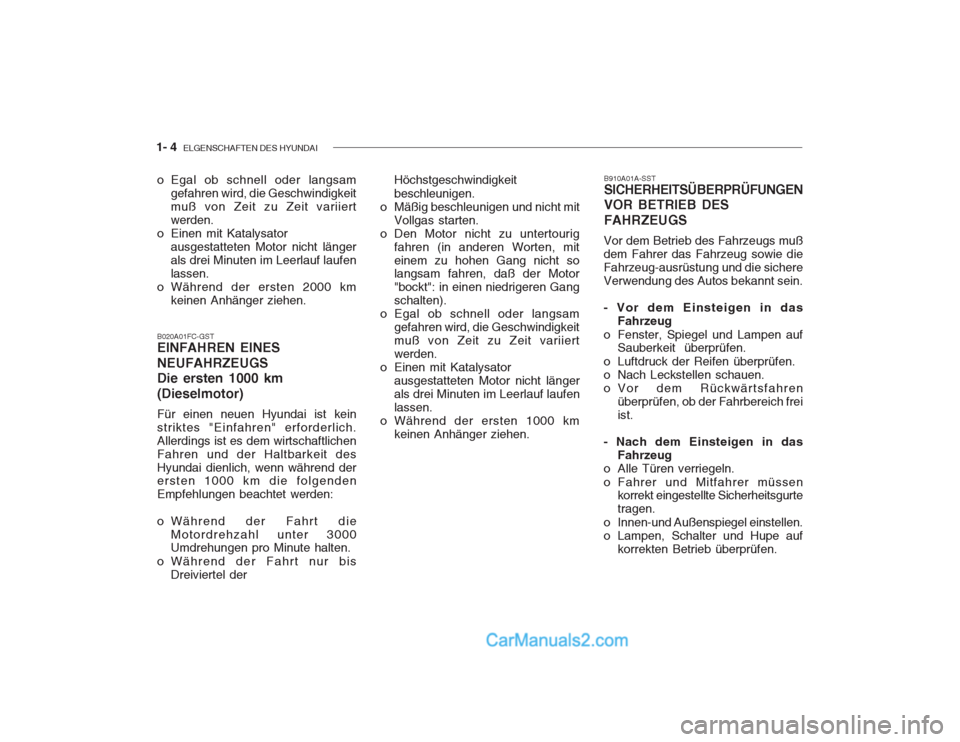

1- 4 ELGENSCHAFTEN DES HYUNDAI
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeit muß von Zeit zu Zeit variiertwerden.
o Einen mit Katalysator
ausgestatteten Motor nicht längerals drei Minuten im Leerlauf laufenlassen.
o Während der ersten 2000 km
keinen Anhänger ziehen.
B020A01FC-GST EINFAHREN EINES NEUFAHRZEUGS Die ersten 1000 km (Dieselmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich.Allerdings ist es dem wirtschaftlichenFahren und der Haltbarkeit desHyundai dienlich, wenn während der ersten 1000 km die folgenden Empfehlungen beachtet werden:
o Während der Fahrt die Motordrehzahl unter 3000 Umdrehungen pro Minute halten.
o Während der Fahrt nur bis Dreiviertel der B910A01A-SSTSICHERHEITSÜBERPRÜFUNGEN VOR BETRIEB DES FAHRZEUGS
Vor dem Betrieb des Fahrzeugs muß dem Fahrer das Fahrzeug sowie dieFahrzeug-ausrüstung und die sichereVerwendung des Autos bekannt sein. - Vor dem Einsteigen in das Fahrzeug
o Fenster, Spiegel und Lampen auf Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich freiist.
- Nach dem Einsteigen in das Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf korrekten Betrieb überprüfen.
Höchstgeschwindigkeit beschleunigen.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gangschalten).
o Egal ob schnell oder langsam gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiertwerden.
o Einen mit Katalysator ausgestatteten Motor nicht längerals drei Minuten im Leerlauf laufenlassen.
o Während der ersten 1000 km
keinen Anhänger ziehen.
Page 16 of 220

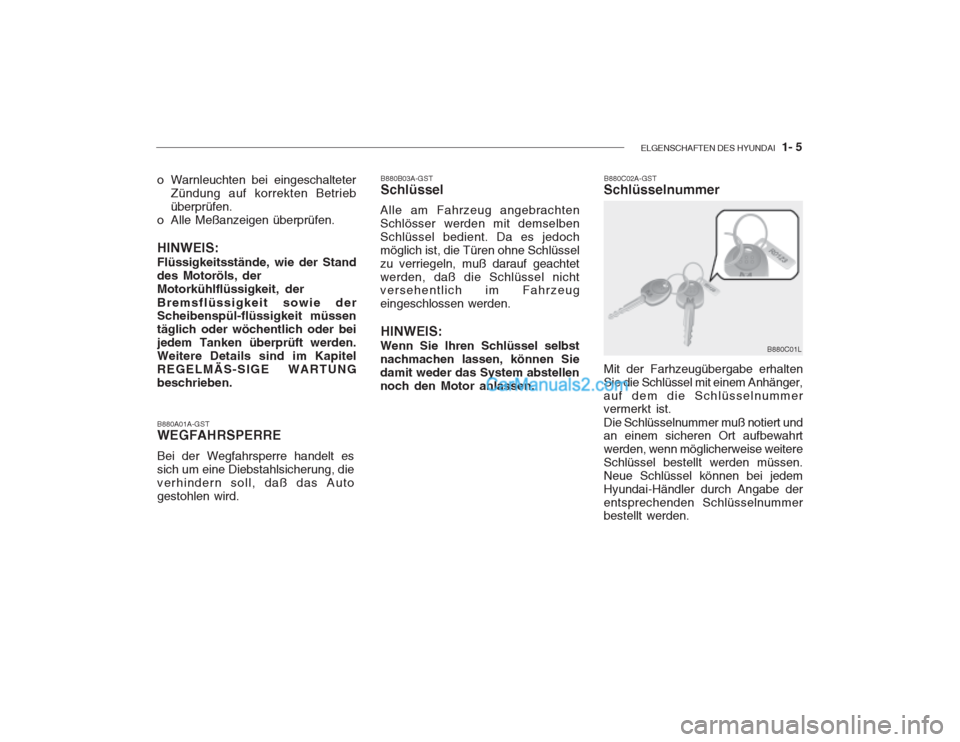

ELGENSCHAFTEN DES HYUNDAI 1- 5
B880A01A-GST WEGFAHRSPERRE Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, dieverhindern soll, daß das Autogestohlen wird.
o Warnleuchten bei eingeschalteter
Zündung auf korrekten Betriebüberprüfen.
o Alle Meßanzeigen überprüfen. HINWEIS: Flüssigkeitsstände, wie der Stand des Motoröls, derMotorkühlflüssigkeit, der Bremsflüssigkeit sowie der Scheibenspül-flüssigkeit müssen täglich oder wöchentlich oder beijedem Tanken überprüft werden.Weitere Details sind im KapitelREGELMÄS-SIGE WARTUNGbeschrieben. B880B03A-GST Schlüssel
Alle am Fahrzeug angebrachten Schlösser werden mit demselbenSchlüssel bedient. Da es jedochmöglich ist, die Türen ohne Schlüsselzu verriegeln, muß darauf geachtetwerden, daß die Schlüssel nicht versehentlich im Fahrzeug eingeschlossen werden.
HINWEIS:
Wenn Sie Ihren Schlüssel selbstnachmachen lassen, können Siedamit weder das System abstellennoch den Motor anlassen. B880C02A-GST
Schlüsselnummer
B880C01L
Mit der Farhzeugübergabe erhalten Sie die Schlüssel mit einem Anhänger,auf dem die Schlüsselnummer vermerkt ist. Die Schlüsselnummer muß notiert und an einem sicheren Ort aufbewahrt werden, wenn möglicherweise weitereSchlüssel bestellt werden müssen.Neue Schlüssel können bei jedemHyundai-Händler durch Angabe derentsprechenden Schlüsselnummer bestellt werden.
Page 17 of 220

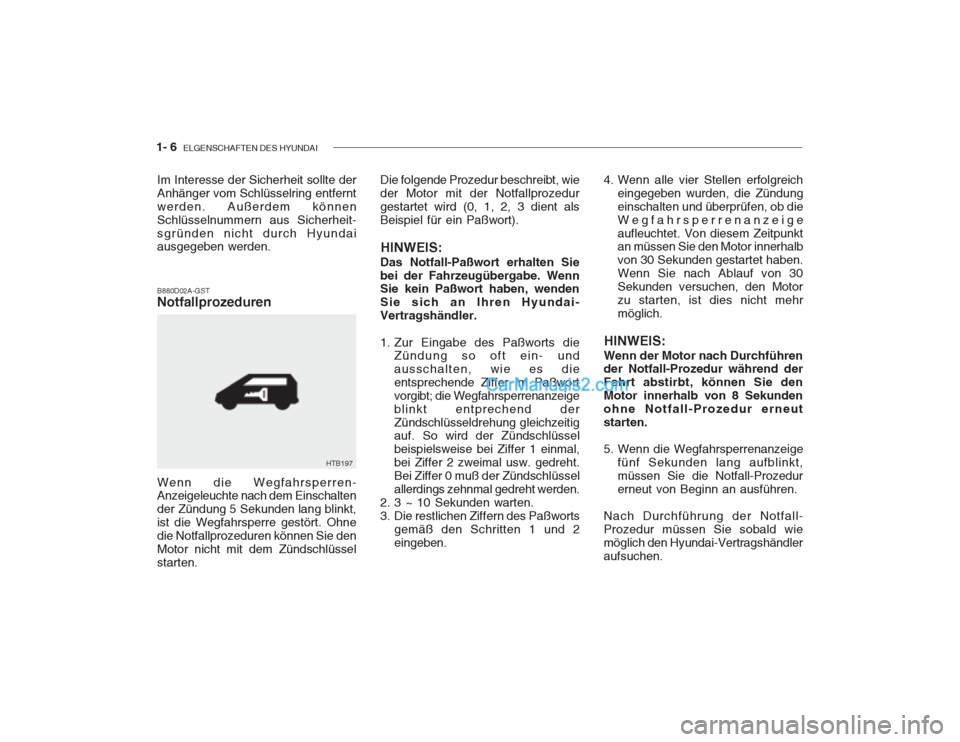

1- 6 ELGENSCHAFTEN DES HYUNDAI
Wenn die Wegfahrsperren- Anzeigeleuchte nach dem Einschalten der Zündung 5 Sekunden lang blinkt,ist die Wegfahrsperre gestört. Ohnedie Notfallprozeduren können Sie denMotor nicht mit dem Zündschlüsselstarten.
B880D02A-GST Notfallprozeduren
Im Interesse der Sicherheit sollte der Anhänger vom Schlüsselring entferntwerden. Außerdem könnenSchlüsselnummern aus Sicherheit-sgründen nicht durch Hyundai ausgegeben werden.
HTB197 Die folgende Prozedur beschreibt, wie der Motor mit der Notfallprozedurgestartet wird (0, 1, 2, 3 dient alsBeispiel für ein Paßwort).
HINWEIS:
Das Notfall-Paßwort erhalten Siebei der Fahrzeugübergabe. Wenn Sie kein Paßwort haben, wenden Sie sich an Ihren Hyundai-Vertragshändler.
1. Zur Eingabe des Paßworts die Zündung so oft ein- und ausschalten, wie es dieentsprechende Ziffer im Paßwortvorgibt; die Wegfahrsperrenanzeigeblinkt entprechend derZündschlüsseldrehung gleichzeitig auf. So wird der Zündschlüssel beispielsweise bei Ziffer 1 einmal,bei Ziffer 2 zweimal usw. gedreht.Bei Ziffer 0 muß der Zündschlüsselallerdings zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts gemäß den Schritten 1 und 2eingeben. 4. Wenn alle vier Stellen erfolgreich
eingegeben wurden, die Zündungeinschalten und überprüfen, ob dieWegfahrsperrenanzeigeaufleuchtet. Von diesem Zeitpunkt an müssen Sie den Motor innerhalb von 30 Sekunden gestartet haben.Wenn Sie nach Ablauf von 30Sekunden versuchen, den Motorzu starten, ist dies nicht mehrmöglich.
HINWEIS:
Wenn der Motor nach Durchführen der Notfall-Prozedur während der Fahrt abstirbt, können Sie denMotor innerhalb von 8 Sekundenohne Notfall-Prozedur erneutstarten.
5. Wenn die Wegfahrsperrenanzeige fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedurerneut von Beginn an ausführen.
Nach Durchführung der Notfall-Prozedur müssen Sie sobald wiemöglich den Hyundai-Vertragshändleraufsuchen.
Page 18 of 220

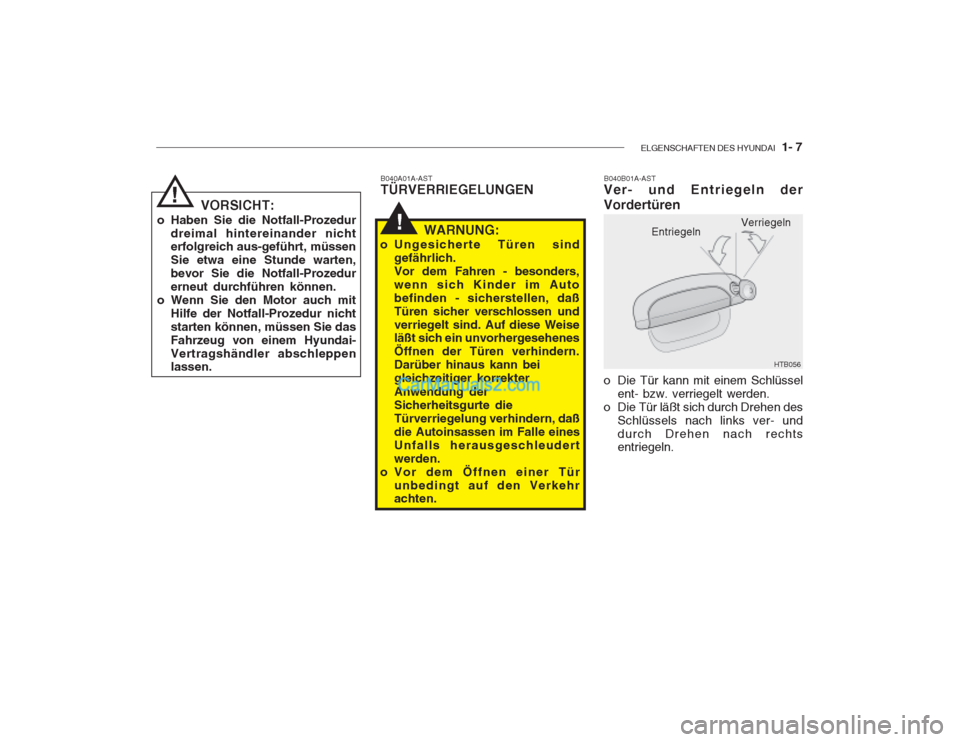

ELGENSCHAFTEN DES HYUNDAI 1- 7
B040A01A-AST TÜRVERRIEGELUNGEN
!
VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nicht erfolgreich aus-geführt, müssen Sie etwa eine Stunde warten,bevor Sie die Notfall-Prozedurerneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nichtstarten können, müssen Sie dasFahrzeug von einem Hyundai-Vertragshändler abschleppen lassen.
HTB056
!WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders,wenn sich Kinder im Autobefinden - sicherstellen, daßTüren sicher verschlossen undverriegelt sind. Auf diese Weise läßt sich ein unvorhergesehenes Öffnen der Türen verhindern.Darüber hinaus kann beigleichzeitiger korrekter Anwendung der Sicherheitsgurte dieTürverriegelung verhindern, daßdie Autoinsassen im Falle einesUnfalls herausgeschleudertwerden.
o Vor dem Öffnen einer Tür
unbedingt auf den Verkehr achten. B040B01A-AST
Ver- und Entriegeln der Vordertüren
Entriegeln Verriegeln
o Die Tür kann mit einem Schlüssel ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des
Schlüssels nach links ver- und durch Drehen nach rechts entriegeln.
Page 19 of 220

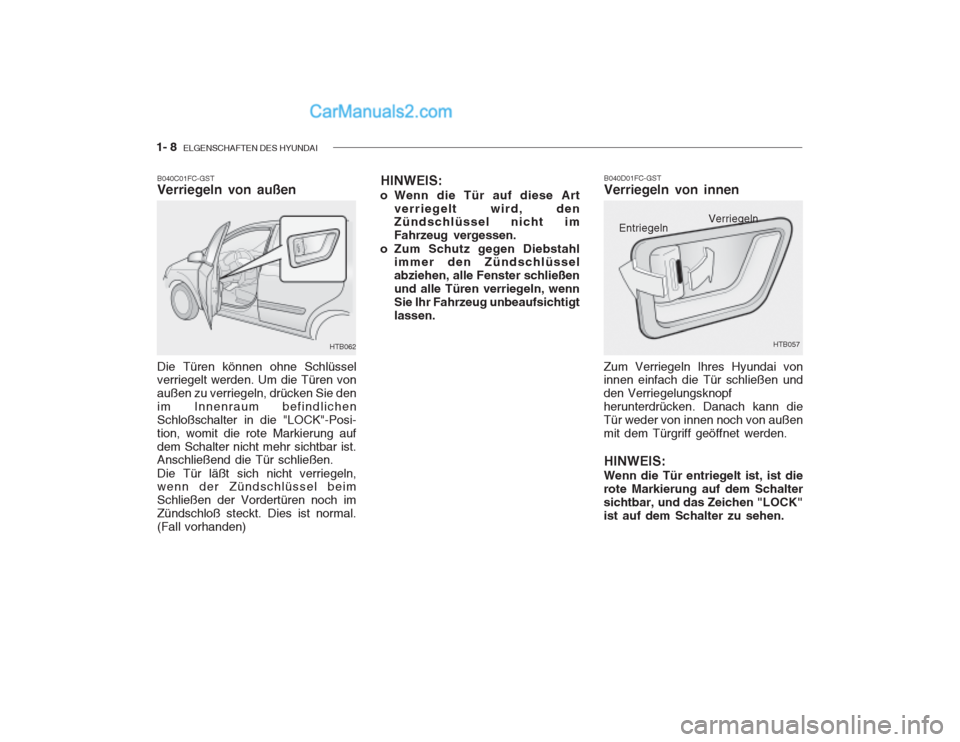

1- 8 ELGENSCHAFTEN DES HYUNDAI
B040D01FC-GST Verriegeln von innen
Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen und den Verriegelungsknopfherunterdrücken. Danach kann dieTür weder von innen noch von außenmit dem Türgriff geöffnet werden. HINWEIS:
Wenn die Tür entriegelt ist, ist dierote Markierung auf dem Schaltersichtbar, und das Zeichen "LOCK"ist auf dem Schalter zu sehen.
B040C01FC-GST Verriegeln von außen Die Türen können ohne Schlüssel verriegelt werden. Um die Türen von außen zu verriegeln, drücken Sie denim Innenraum befindlichenSchloßschalter in die "LOCK"-Posi-tion, womit die rote Markierung aufdem Schalter nicht mehr sichtbar ist. Anschließend die Tür schließen. Die Tür läßt sich nicht verriegeln, wenn der Zündschlüssel beim Schließen der Vordertüren noch imZündschloß steckt. Dies ist normal.(Fall vorhanden)
HTB062
HINWEIS:
o Wenn die Tür auf diese Art verriegelt wird, den Zündschlüssel nicht im Fahrzeug vergessen.
o Zum Schutz gegen Diebstahl immer den Zündschlüsselabziehen, alle Fenster schließenund alle Türen verriegeln, wennSie Ihr Fahrzeug unbeaufsichtigtlassen.
HTB057
Entriegeln
Verriegeln
Page 20 of 220

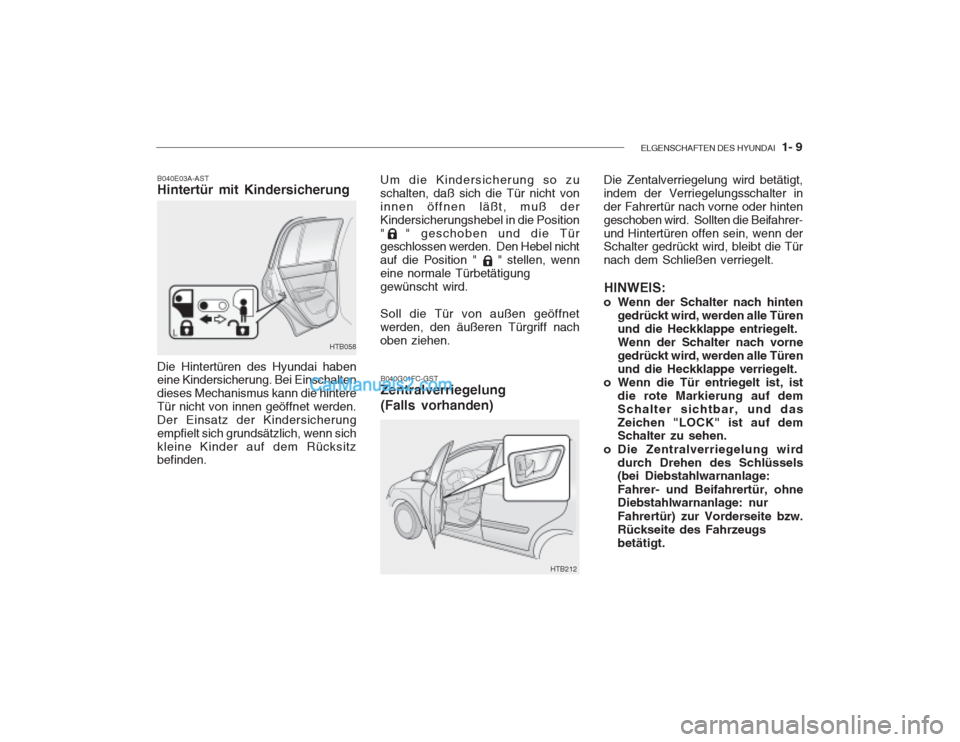

ELGENSCHAFTEN DES HYUNDAI 1- 9
Um die Kindersicherung so zu schalten, daß sich die Tür nicht voninnen öffnen läßt, muß derKindersicherungshebel in die Position" " geschoben und die Tür geschlossen werden. Den Hebel nicht
auf die Position " " stellen, wenneine normale Türbetätigunggewünscht wird. Soll die Tür von außen geöffnet werden, den äußeren Türgriff nachoben ziehen.
B040G01FC-GST Zentralverriegelung (Falls vorhanden) Die Zentalverriegelung wird betätigt,
indem der Verriegelungsschalter inder Fahrertür nach vorne oder hintengeschoben wird. Sollten die Beifahrer-und Hintertüren offen sein, wenn der Schalter gedrückt wird, bleibt die Tür nach dem Schließen verriegelt.
HINWEIS:
o Wenn der Schalter nach hinten gedrückt wird, werden alle Türenund die Heckklappe entriegelt.Wenn der Schalter nach vornegedrückt wird, werden alle Türenund die Heckklappe verriegelt.
o Wenn die Tür entriegelt ist, ist
die rote Markierung auf demSchalter sichtbar, und dasZeichen "LOCK" ist auf dem Schalter zu sehen.
o Die Zentralverriegelung wird durch Drehen des Schlüssels(bei Diebstahlwarnanlage: Fahrer- und Beifahrertür, ohne Diebstahlwarnanlage: nur Fahrertür) zur Vorderseite bzw. Rückseite des Fahrzeugsbetätigt.
B040E03A-AST Hintertür mit Kindersicherung
HTB058
Die Hintertüren des Hyundai haben eine Kindersicherung. Bei Einschalten dieses Mechanismus kann die hintereTür nicht von innen geöffnet werden.
Der Einsatz der Kindersicherungempfielt sich grundsätzlich, wenn sich
kleine Kinder auf dem Rücksitz befinden.
HTB212
